BMW Motorrad
Bordliteratur
bestehend aus:
Bedienungsanleitung
und
Wartungsanleitung
Bedienungsanleitung
R 1150 GS
R 1150 GS Adventure
R1150GS6.book Seite 89 Dienstag, 19. November 2002 2:14 14
Page 2 of 104
d Warnung:
Vorsichtsregeln und -maß-
nahmen, die den Fahrer oder
andere Personen vor Verlet-
zungen oder Lebensgefahr
schützen.
e Achtung:
Besondere Hinweise und
Vorsichtsmaßnahmen, die eine
Beschädigung des Motorrades
verhindern. Nichtbeachtung
kann zum Gewährleistungsaus-
schluss führen.
L Hinweis:
Besondere Hinweise zur besse-
ren Handhabung bei Bedien-,
Kontroll- und Einstellvorgängen
sowie Pflegearbeiten.
Zu beachten!
R1150GS6.book Seite 90 Dienstag, 19. November 2002 2:14 14
Page 3 of 104
1i
1
Intro
Willkommen bei BMWWir freuen uns, dass Sie sich für
ein Motorrad von BMW
entschieden haben, und
begrüßen Sie im Kreis der
BMW Fahrer/-innen.
Machen Sie sich vertraut mit
Ihrem neuen Motorrad, damit
Sie sich sicher und souverän im
Straßenverkehr bewegen.
Hierzu lesen Sie bitte diese
Bedienungsanleitung, bevor
Sie Ihr neues Motorrad starten.
Sie finden hier wichtige Hin-
weise zur Fahrzeugbedienung
und Nutzung aller technischen
Möglichkeiten.Darüber hinaus erhalten Sie
hilfreiche Tipps und Informatio-
nen zur richtigen Ausstattung
im Sinne der Verkehrs- und
Betriebssicherheit sowie Rat-
schläge für eine bestmögliche
Werterhaltung Ihres Motorrads.
Bei allen Fragen rund um Ihr
Motorrad steht Ihnen Ihr
BMW Motorrad Partner jeder-
zeit gerne mit Rat und Tat zur
Seite.
Wir wünschen Ihnen viel Freude
beim Lesen dieser Bedienungs-
anleitung und danach natürlich
einen guten Start.
Ihre
BMW Motorrad

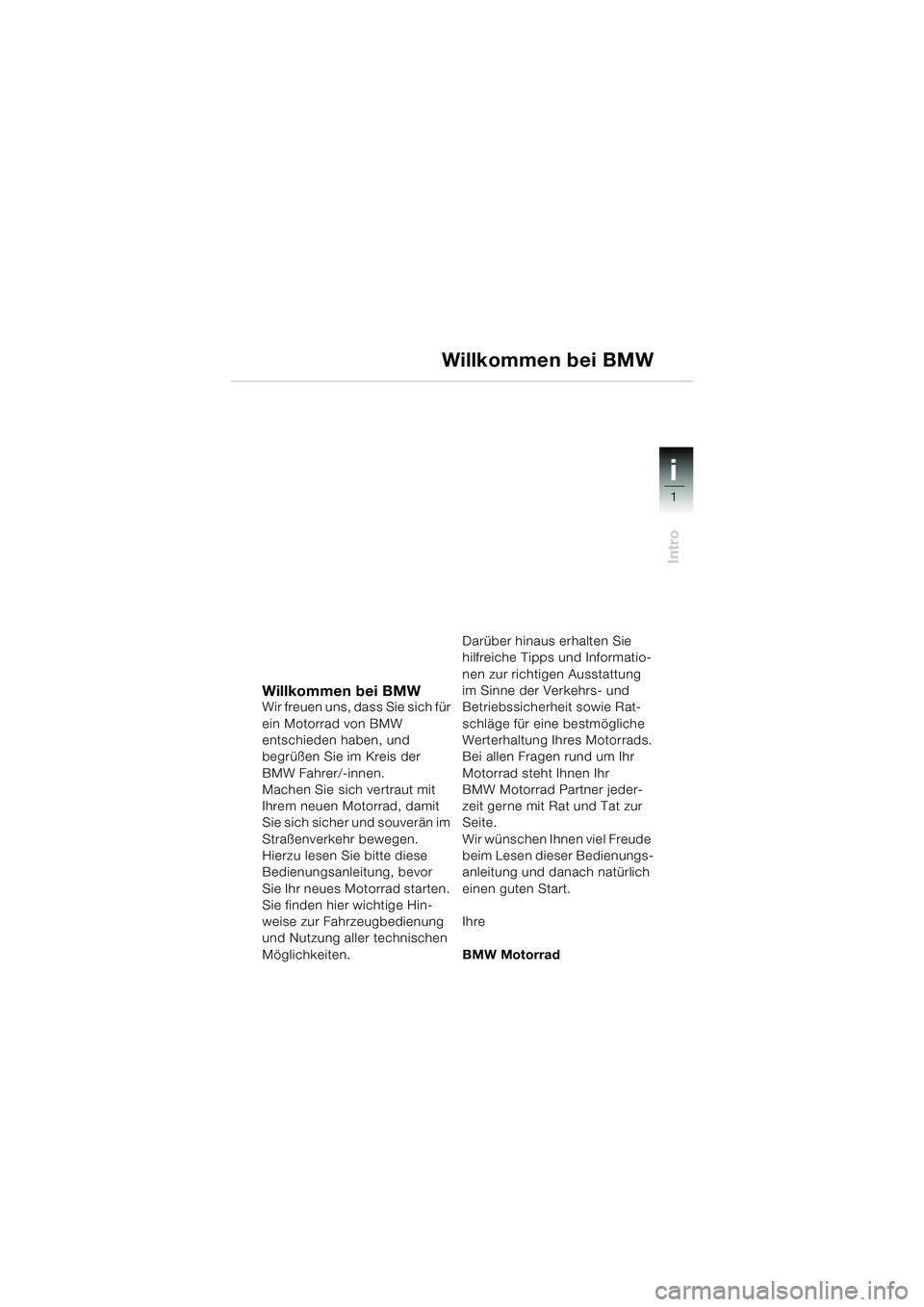

Willkommen bei BMW
R1150GS6.book Seite 1 Dienstag, 19. November 2002 2:14 14
Page 4 of 104
i
2
Intro
Übersicht und Bedienung
Gesamtansicht links
R1150 GS ............................. 4
Gesamtansicht rechts
R1150 GS ............................. 5
Gesamtansicht links
R1150 GS Adventure ............ 6
Gesamtansicht rechts
R1150 GS Adventure ............ 7
Cockpit ................................. 8
Kontrollleuchtenfeld .............. 9
Zünd- und Lenkschloß ... 10-11
Warnblinkanlage.................. 12
Steckdose 12 V................... 13
Lenkerarmaturen ............ 14-15
Sitzbank R1150 GS........ 16-18
Sitzbank R1150 GS
Adventure ......................19-20
Systemkoffer .................. 21-23
Alukoffer .........................24-26
Windschild verstellen .......... 27Sicherheitskontrolle
Checkliste ...................... 28-29
Motoröl ......................... 30-31
Kraftstoff ........................ 32-33
Handhebel ..................... 34-35
Bremsanlage
- Allgemeines ................. 36-37
Bremsanlage - ohne
BMW Integral ABS ......... 38-40
Bremsanlage - mit
BMW Integral ABS ......... 41-44
Kupplung ............................ 45
Beleuchtung .................. 46-49
Federvorspannung ......... 50-51
Dämpfer-Einstellung............ 52
Räder ............................. 53-55
Zubehör und Reifen ............ 56
Beladung ............................ 57

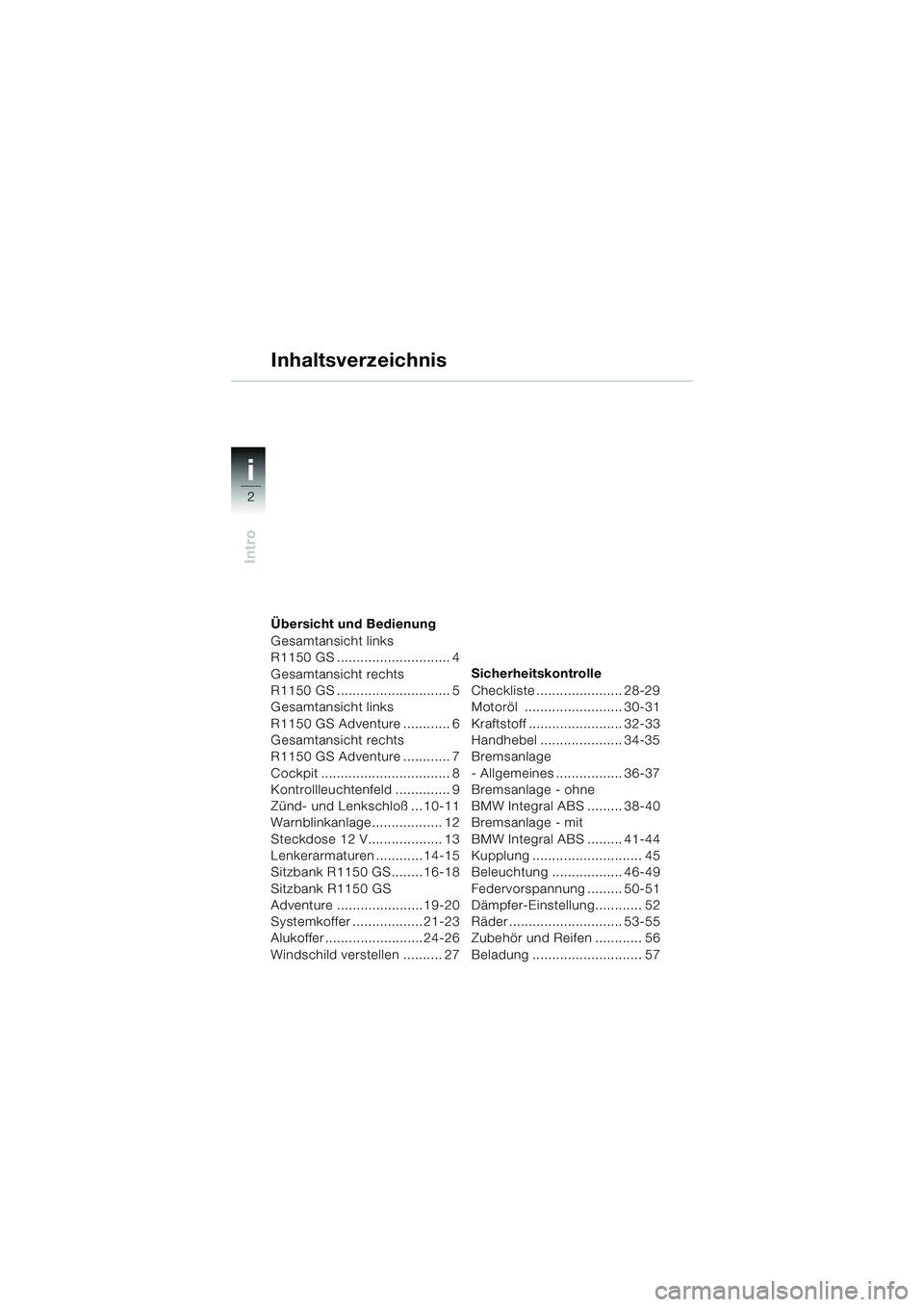

Inhaltsverzeichnis
R1150GS6.book Seite 2 Dienstag, 19. November 2002 2:14 14
Page 5 of 104
3
i
Intro
Starten – Fahren – Parken
Die erste Ausfahrt .......... 58-59
Wichtige Hinweise ......... 60-61
Seitenständer ................ 62-63
Hauptständer ................ 64-65
Einfahren ....................... 66-67
Vor dem Starten ............ 68-69
Starten .......................... 70-71
Warnleuchten ................ 72-73
Fahrer-Informations-Display
(FID) ............................... 74-75
Fahren und Schalten ..... 76-77
Bremsanlage
- Allgemeines ................ 78-79
Bremsanlage - mit
BMW Integral ABS......... 80-87
BMW Integral ABS
- Störungstabelle ........... 88-89Sicher unterwegs
Betriebssicher ................90-91
Service weltweit .................. 92
Umweltschutz ..................... 93
BMW Fahrerausstattung ...... 94
BMW Motorradzubehör ....... 95
Sicherheit durch Training .... 96
Schlußgedanken ................ 97

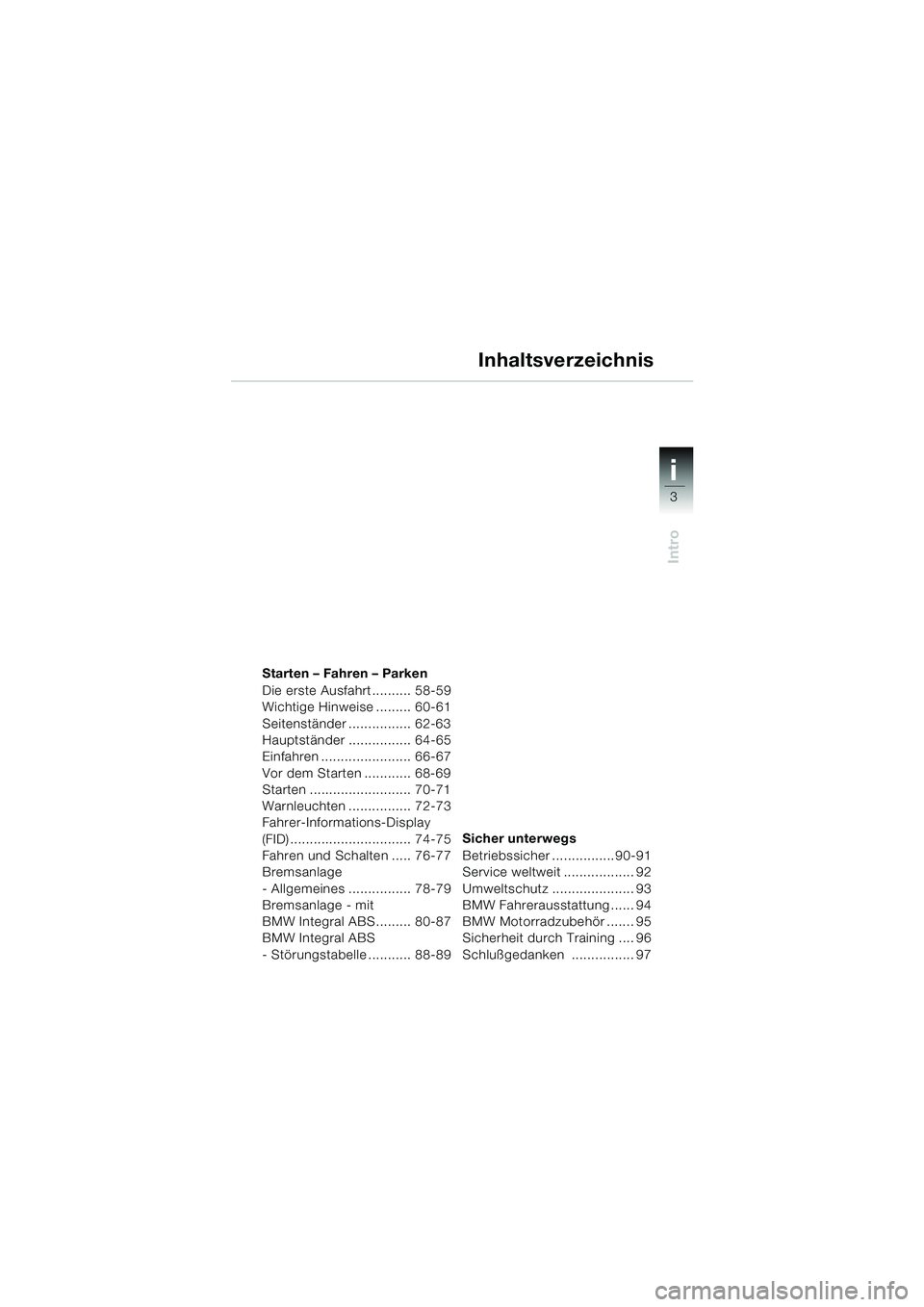

Inhaltsverzeichnis
R1150GS6.book Seite 3 Dienstag, 19. November 2002 2:14 14
Page 6 of 104
11
4
Übersicht und Bedienung

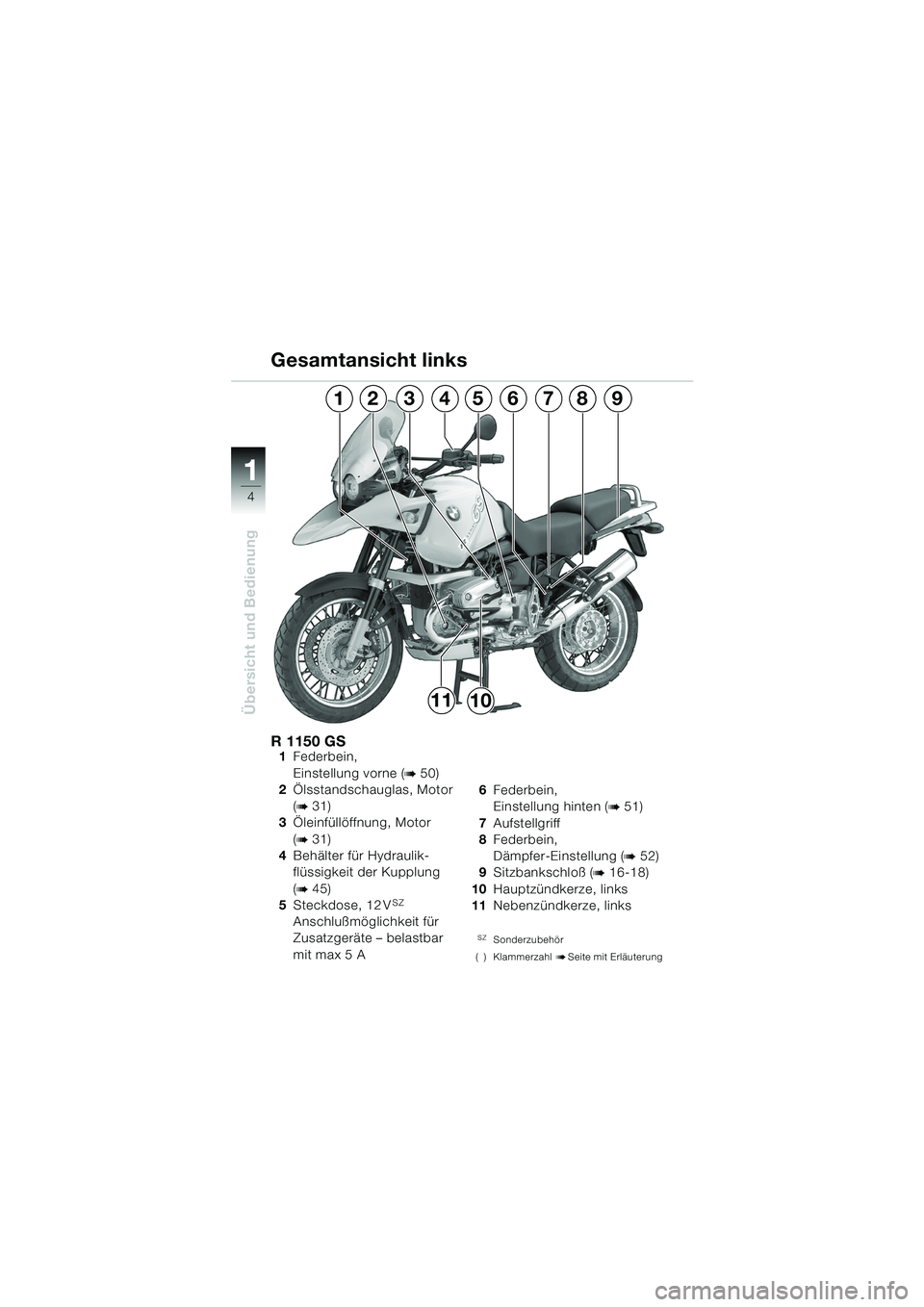

R 1150 GS1Federbein,
Einstellung vorne (
b50)
2 Ölsstandschauglas, Motor
(
b31)
3 Öleinfüllöffnung, Motor
(
b31)
4 Behälter für Hydraulik-
flüssigkeit der Kupplung
(
b45)
5 Steckdose, 12 VSZ
Anschlußmöglichkeit für
Zusatzgeräte – belastbar
mit max 5 A 6
Federbein,
Einstellung hinten (
b51)
7 Aufstellgriff
8 Federbein,
Dämpfer-Einstellung (
b52)
9 Sitzbankschloß (
b 16-18)
10 Hauptzündkerze, links
11 Nebenzündkerze, links
SZSonderzubehör
( ) Klammerzahl
bSeite mit Erläuterung
Gesamtansicht links
391256784
1011
10ge01d6.fm Seite 4 Montag, 7. Juni 2004 9:53 09
Page 7 of 104
111
5
Übersicht und Bedienung

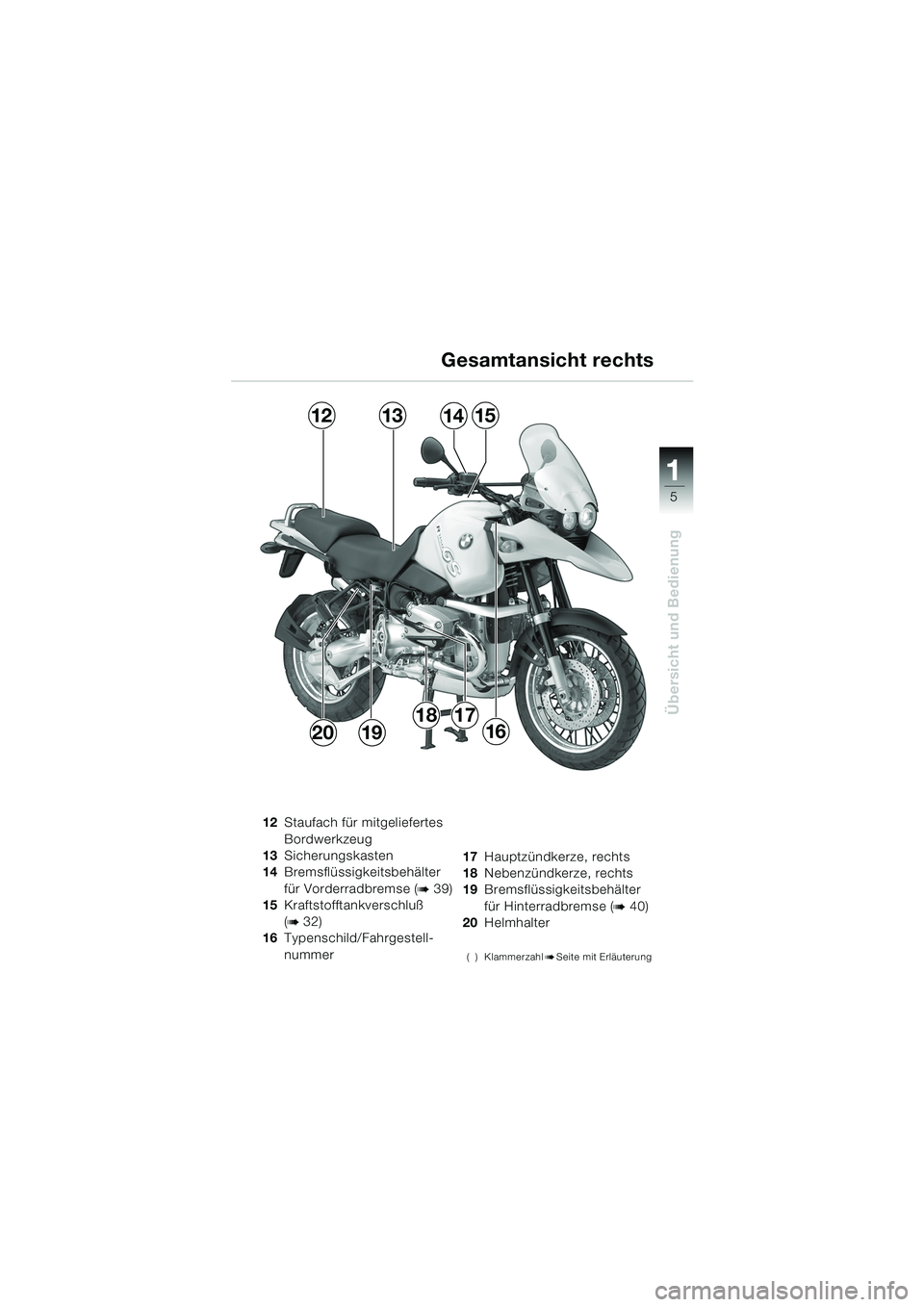

12Staufach für mitgeliefertes
Bordwerkzeug
13 Sicherungskasten
14 Bremsflüssigkeitsbehälter
für Vorderradbremse (
b39)
15 Kraftstofftankverschluß
(
b32)
16 Typenschild/Fahrgestell-
nummer 17
Hauptzündkerze, rechts
18 Nebenzündkerze, rechts
19 Bremsflüssigkeitsbehälter
für Hinterradbremse (b40)
20 Helmhalter
( ) KlammerzahlbSeite mit Erläuterung
Gesamtansicht rechts
1312
192016
1514
1817
10ge01d6.fm Seite 5 Montag, 7. Juni 2004 9:54 09
Page 8 of 104
11
6
Übersicht und Bedienung
R 1150 GS Adventure1 ScheinwerfergitterSZ
nicht zulässig auf
öffentlichen Strassen
2 Nebelscheinwerfer
mit Gitter
SZ
3Steckdose
SZSonderzubehörSASonderausstattung
4Handprotektoren
5 KraftstofftankSA
30 l Volumen
6 Kofferträger
SZ
7Befestigungsplatte für
TopcaseSZ
8Hauptzündkerze, links
9 Nebenzündkerze, links
10 Sturzbügel
SA

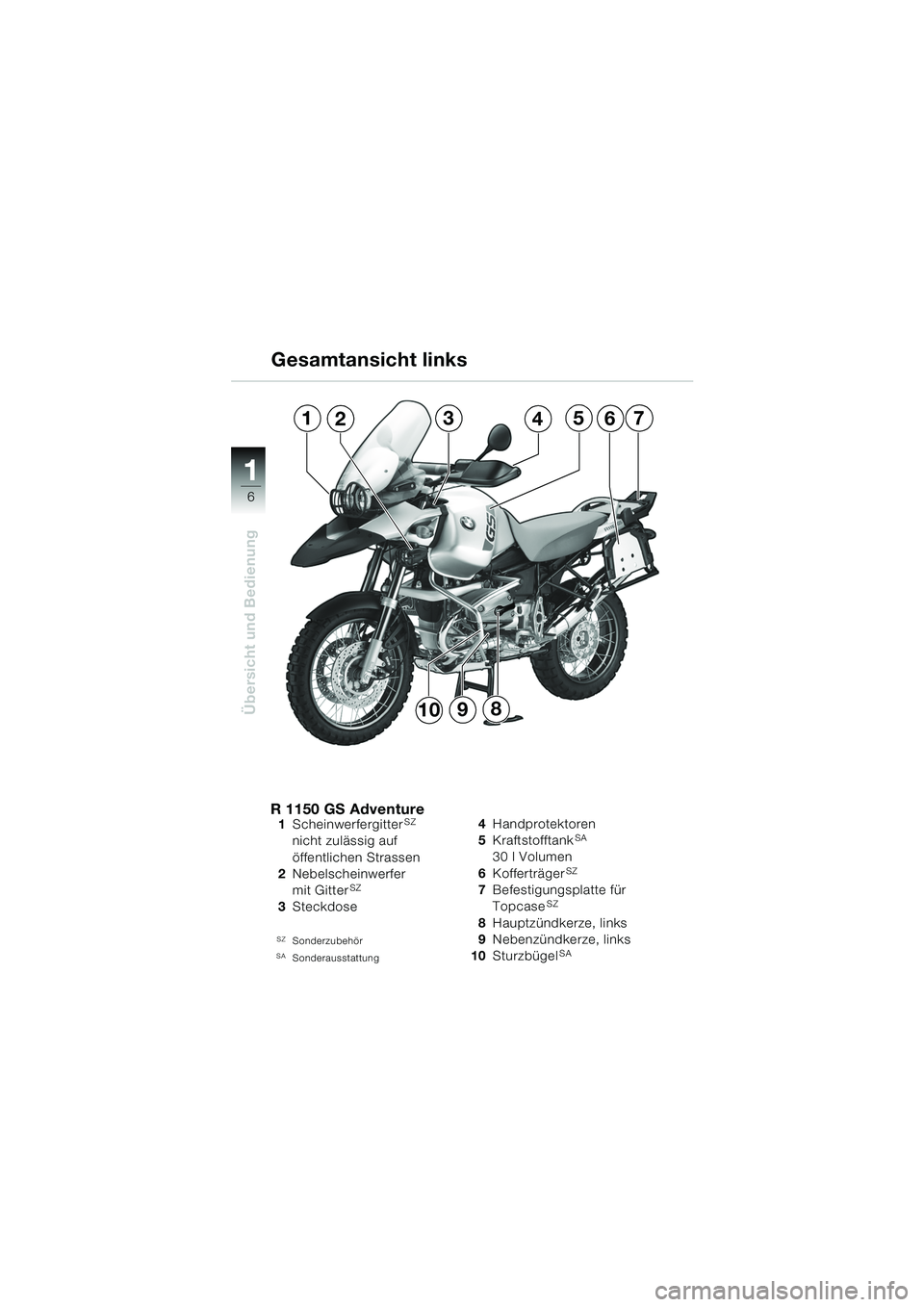

Gesamtansicht links
1235764
8910
10ge01d6.fm Seite 6 Montag, 7. Juni 2004 9:57 09
Page 9 of 104
111
7
Übersicht und Bedienung

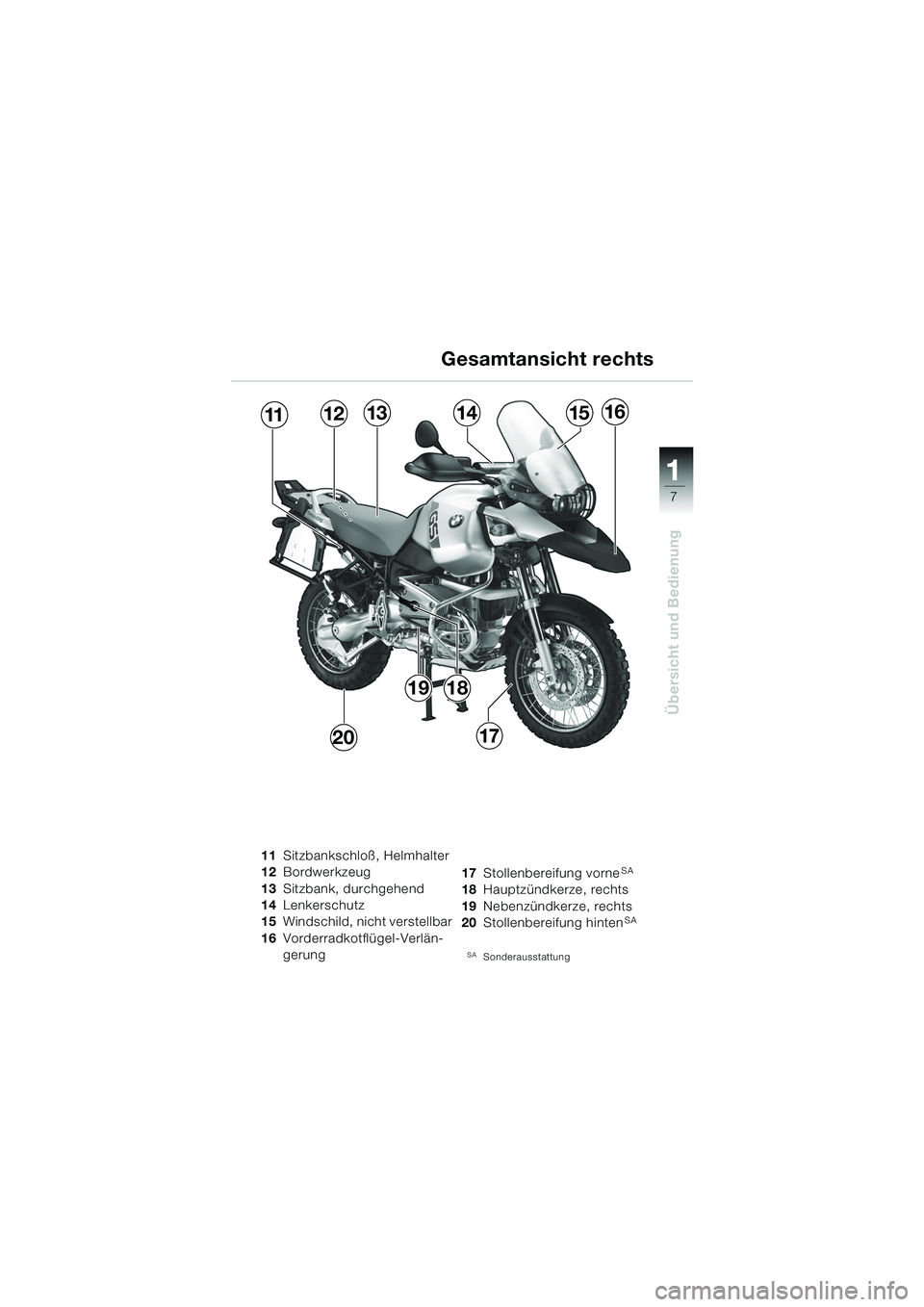

Gesamtansicht rechts
11Sitzbankschloß, Helmhalter
12 Bordwerkzeug
13 Sitzbank, durchgehend
14 Lenkerschutz
15 Windschild, nicht verstellbar
16 Vorderradkotflügel-Verlän-
gerung 17
Stollenbereifung vorneSA
18Hauptzündkerze, rechts
19 Nebenzündkerze, rechts
20 Stollenbereifung hinten
SA
SASonderausstattung
111213141516
1720
1918
10ge01d6.fm Seite 7 Montag, 7. Juni 2004 9:58 09
Page 10 of 104
11
8
Übersicht und Bedienung

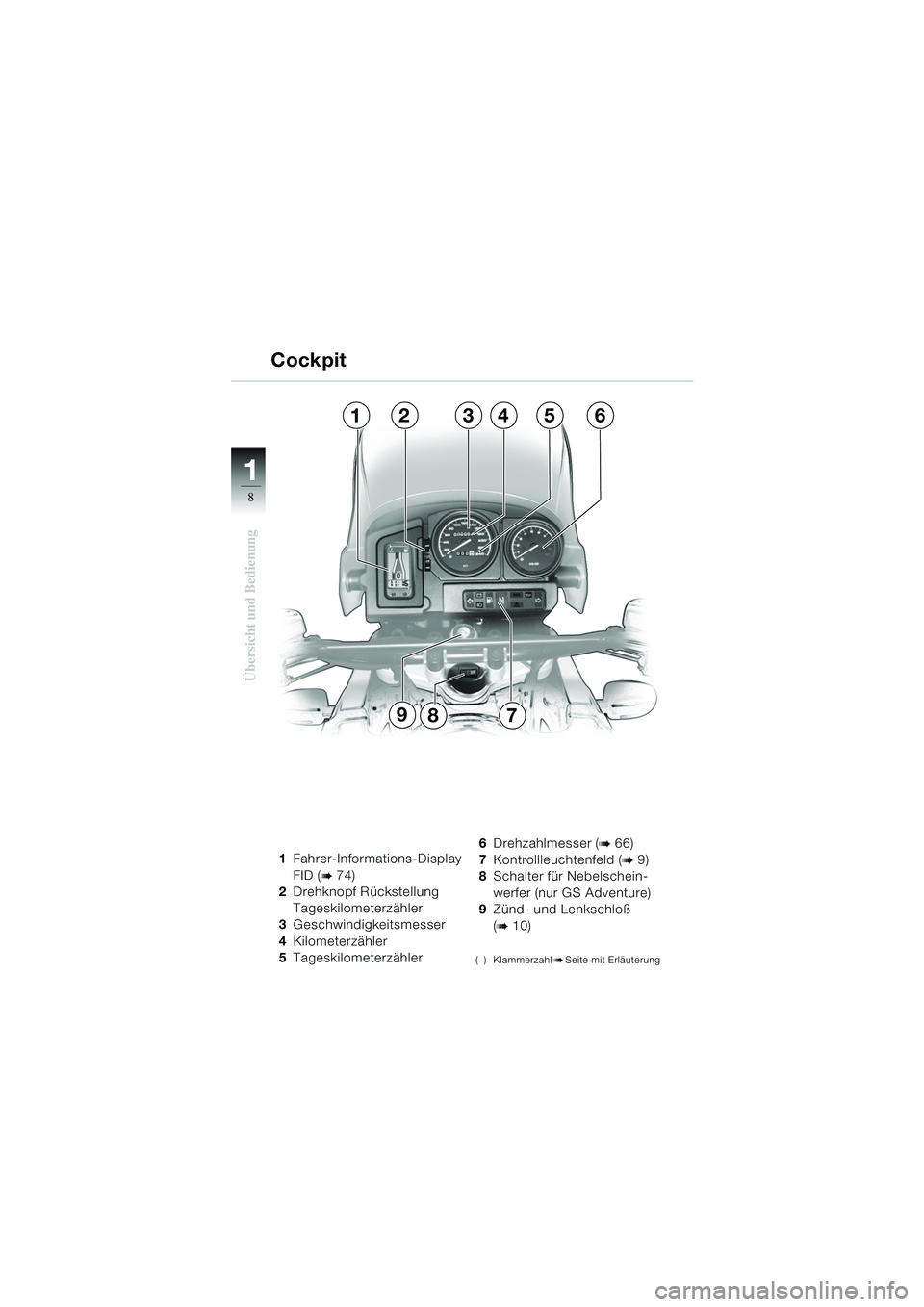

1Fahrer-Informations-Display
FID (
b74)
2 Drehknopf Rückstellung
Tageskilometerzähler
3 Geschwindigkeitsmesser
4 Kilometerzähler
5 Tageskilometerzähler 6
Drehzahlmesser (
b66)
7 Kontrollleuchtenfeld (
b9)
8 Schalter für Nebelschein-
werfer (nur GS Adventure)
9 Zünd- und Lenkschloß
(
b10)
( ) KlammerzahlbSeite mit Erläuterung
132456
87
Cockpit9
R1150GS6.book Seite 8 Dienstag, 19. November 2002 2:14 14
