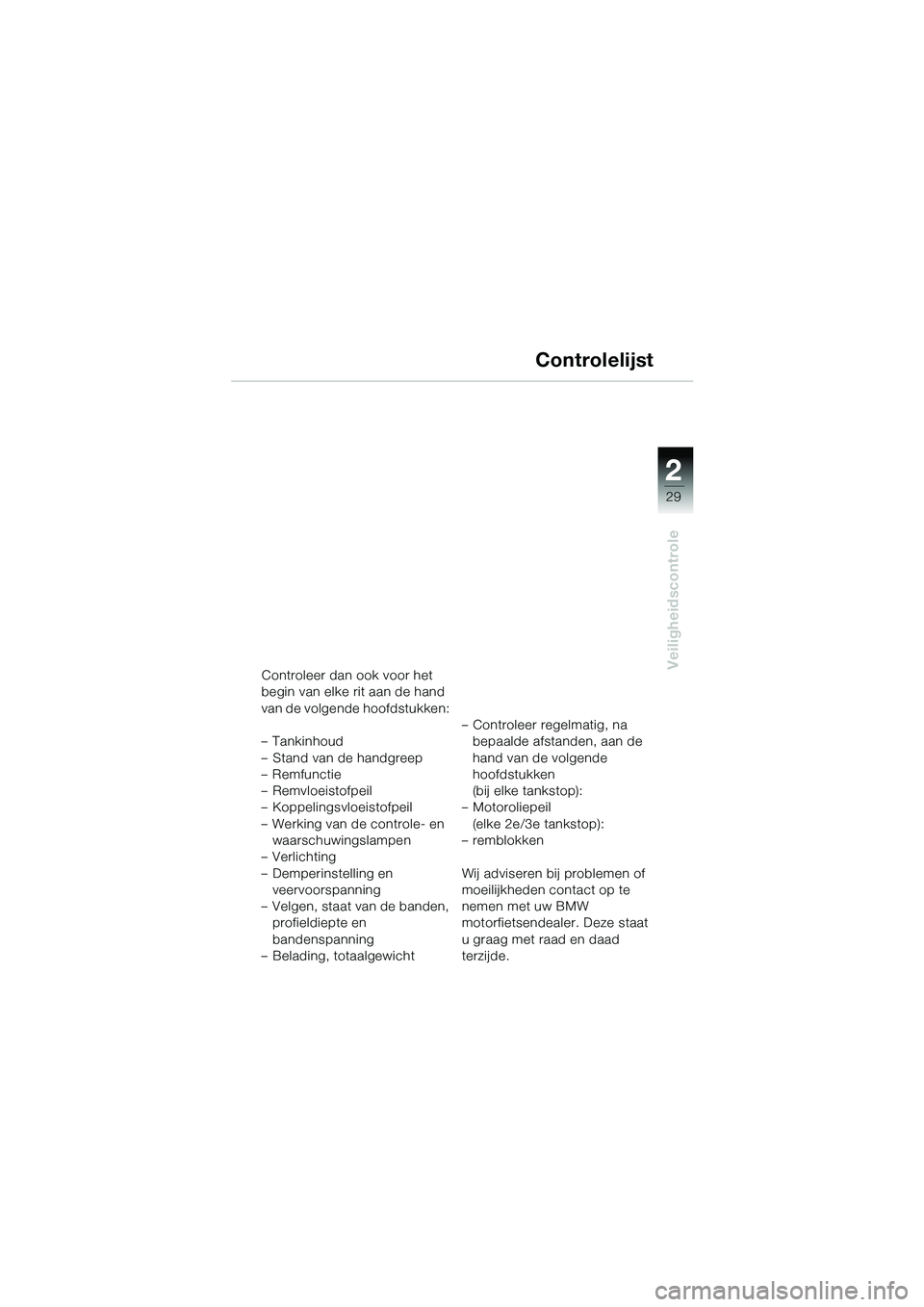

Veiligheidscontrole
Controlelijst
Controleer dan ook voor het
begin van elke rit aan de hand
van de volgende hoofdstukken:
–Tankinhoud
– Stand van de handgreep
– Remfunctie
– Remvloeistofpeil
– Koppelingsvloeistofpeil
– Werking van de controle- en
waarschuwingslampen
– Verlichting
– Demperinstelling en
veervoorspanning
– Velgen, staat van de banden,
profieldiepte en
bandenspanning
– Belading, totaalgewicht – Controleer regelmatig, na
bepaalde afstanden, aan de
hand van de volgende
hoofdstukken
(bij elke tankstop):
– Motoroliepeil
(elke 2e/3e tankstop):
– remblokken
Wij adviseren bij problemen of
moeilijkheden contact op te
nemen met uw BMW
motorfietsendealer. Deze staat
u graag met raad en daad
terzijde.
10GEN6.book Seite 29 Montag, 23. Januar 2006 1:41 13

2
30

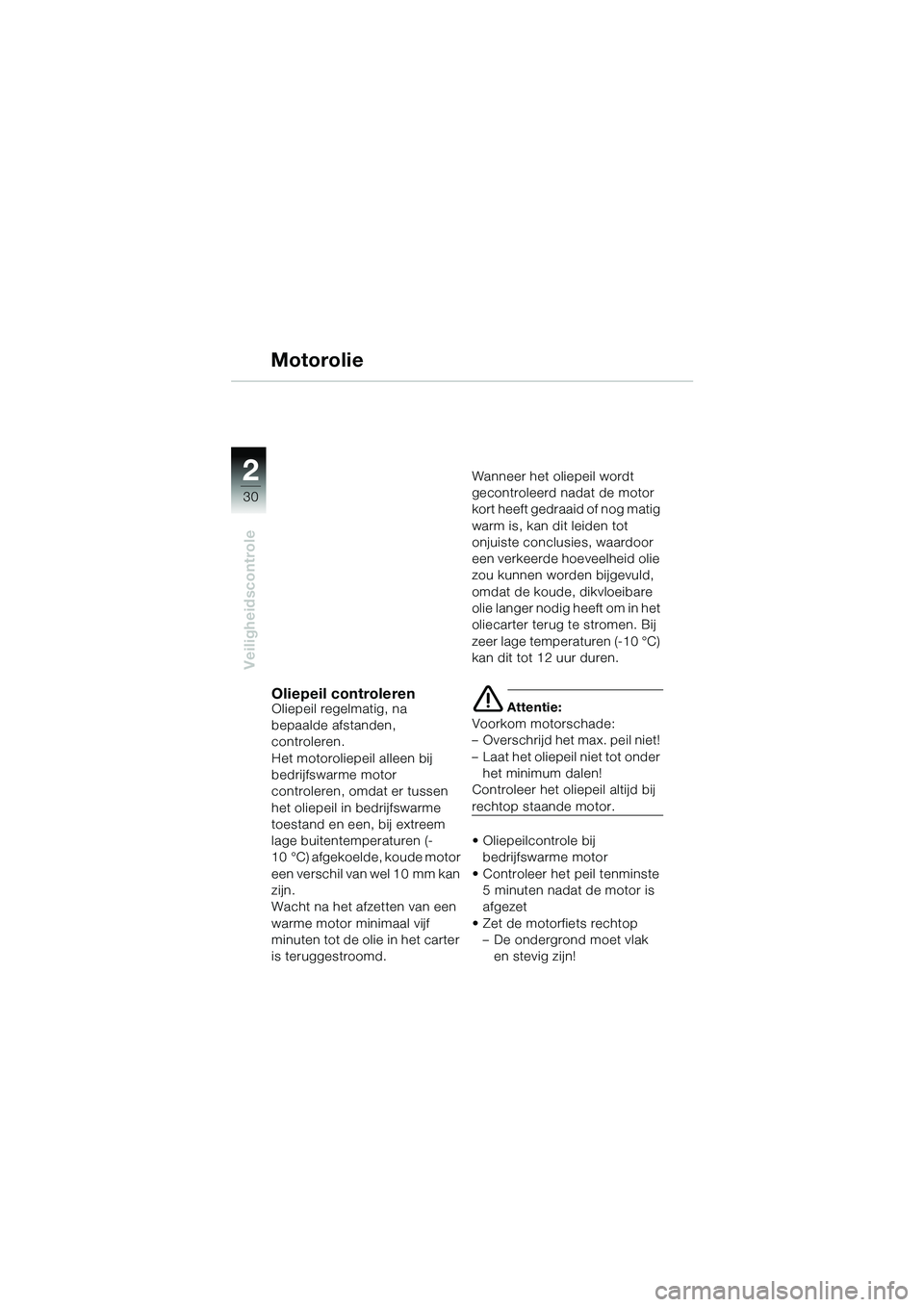

Veiligheidscontrole
Motorolie
Oliepeil controlerenOliepeil regelmatig, na
bepaalde afstanden,
controleren.
Het motoroliepeil alleen bij
bedrijfswarme motor
controleren, omdat er tussen
het oliepeil in bedrijfswarme
toestand en een, bij extreem
lage buitentemperaturen (-
10 °C) afgekoelde, koude motor
een verschil van wel 10 mm kan
zijn.
Wacht na het afzetten van een
warme motor minimaal vijf
minuten tot de olie in het carter
is teruggestroomd.Wanneer het oliepeil wordt
gecontroleerd nadat de motor
kort heeft gedraaid of nog matig
warm is, kan dit leiden tot
onjuiste conclusies, waardoor
een verkeerde hoeveelheid olie
zou kunnen worden bijgevuld,
omdat de koude, dikvloeibare
olie langer nodig heeft om in het
oliecarter terug te stromen. Bij
zeer lage temperaturen (-10 °C)
kan dit tot 12 uur duren.e Attentie:
Voorkom motorschade:
– Overschrijd het max. peil niet!
– Laat het oliepeil niet tot onder
het minimum dalen!
Controleer het oliepeil altijd bij
rechtop staande motor.
• Oliepeilcontrole bij
bedrijfswarme motor
• Controleer het peil tenminste
5 minuten nadat de motor is
afgezet
• Zet de motorfiets rechtop
– De ondergrond moet vlak
en stevig zijn!
10GEN6.book Seite 30 Montag, 23. Januar 2006 1:41 13

2
31
Veiligheidscontrole
1
MAX

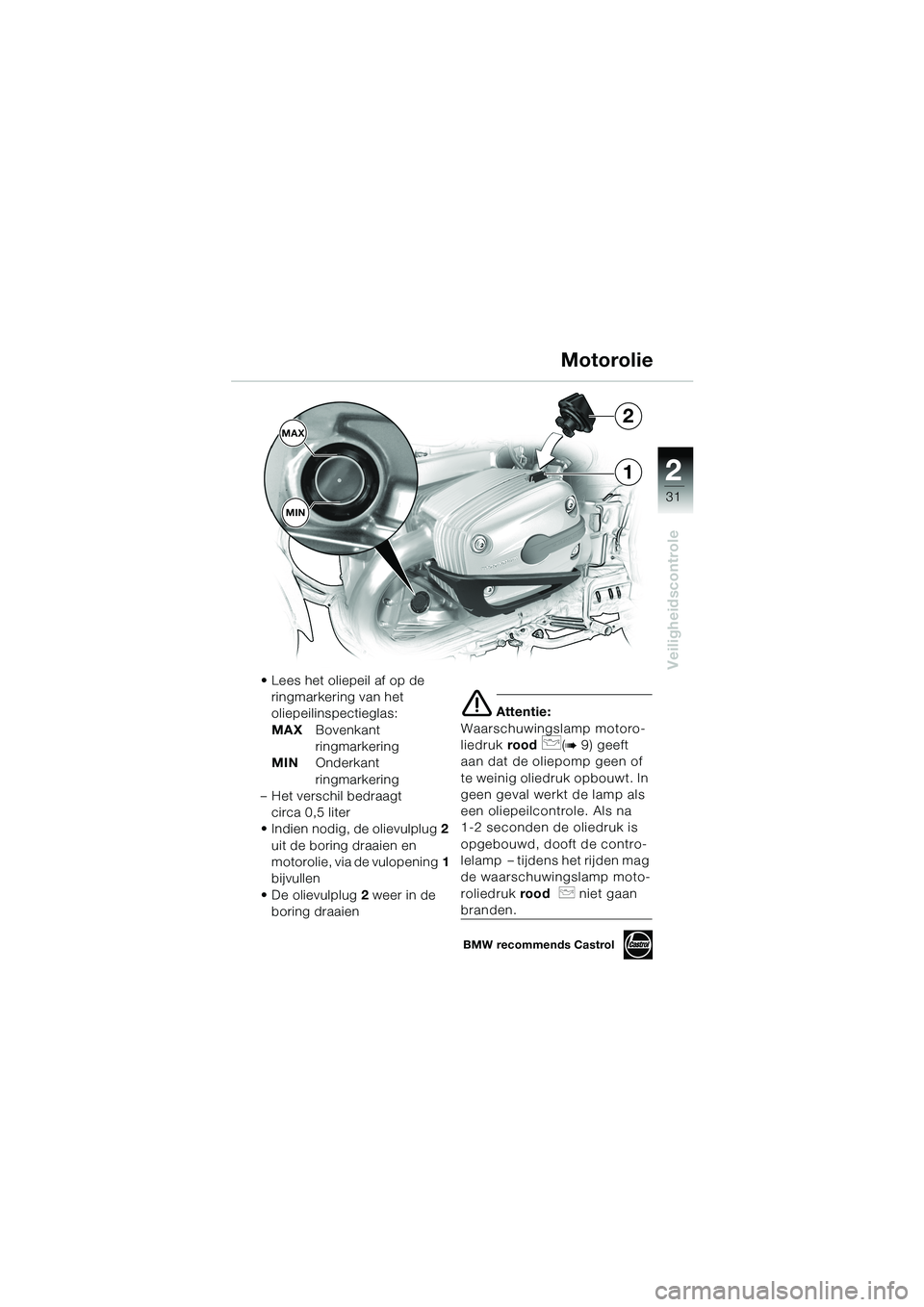

MIN2 Motorolie
• Lees het oliepeil af op de
ringmarkering van het
oliepeilinspectieglas:
MAXBovenkant
ringmarkering
MINOnderkant
ringmarkering
– Het verschil bedraagt
circa 0,5 liter
• Indien nodig, de olievulplug2
uit de boring draaien en
motorolie, via de vulopening1
bijvullen
• De olievulplug2 weer in de
boring draaien
e Attentie:
Waarschuwingslamp motoro-
liedruk rood
p(b 9) geeft
aan dat de oliepomp geen of
te weinig oliedruk opbouwt. In
geen geval werkt de lamp als
een oliepeilcontrole. Als na
1-2 seconden de oliedruk is
opgebouwd, dooft de contro-
lelamp – tijdens het rijden mag
de waarschuwingslamp moto-
roliedruk rood
p niet gaan
branden.
BMW recommends Castrol
10GEN6.book Seite 31 Montag, 23. Januar 2006 1:41 13

2
32
Veiligheidscontrole

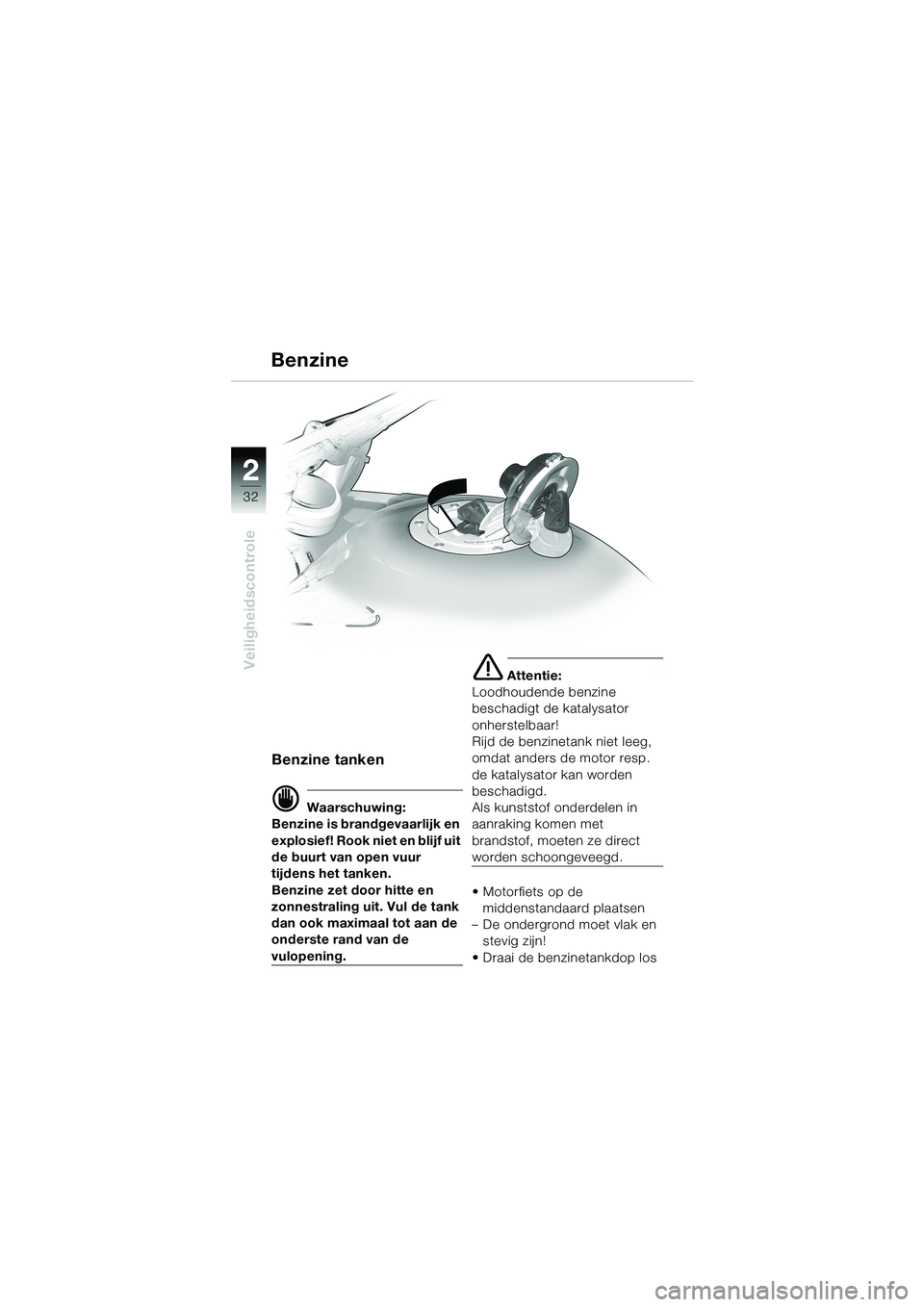

Benzine
Benzine tanken
d Waarschuwing:
Benzine is brandgevaarlijk en
explosief! Rook niet en blijf uit
de buurt van open vuur
tijdens het tanken.
Benzine zet door hitte en
zonnestraling uit. Vul de tank
dan ook maximaal tot aan de
onderste rand van de
vulopening.
e Attentie:
Loodhoudende benzine
beschadigt de katalysator
onherstelbaar!
Rijd de benzinetank niet leeg,
omdat anders de motor resp.
de katalysator kan worden
beschadigd.
Als kunststof onderdelen in
aanraking komen met
brandstof, moeten ze direct
worden schoongeveegd.
• Motorfiets op de
middenstandaard plaatsen
– De ondergrond moet vlak en
stevig zijn!
• Draai de benzinetankdop los
10GEN6.book Seite 32 Montag, 23. Januar 2006 1:41 13

2
33
Veiligheidscontrole

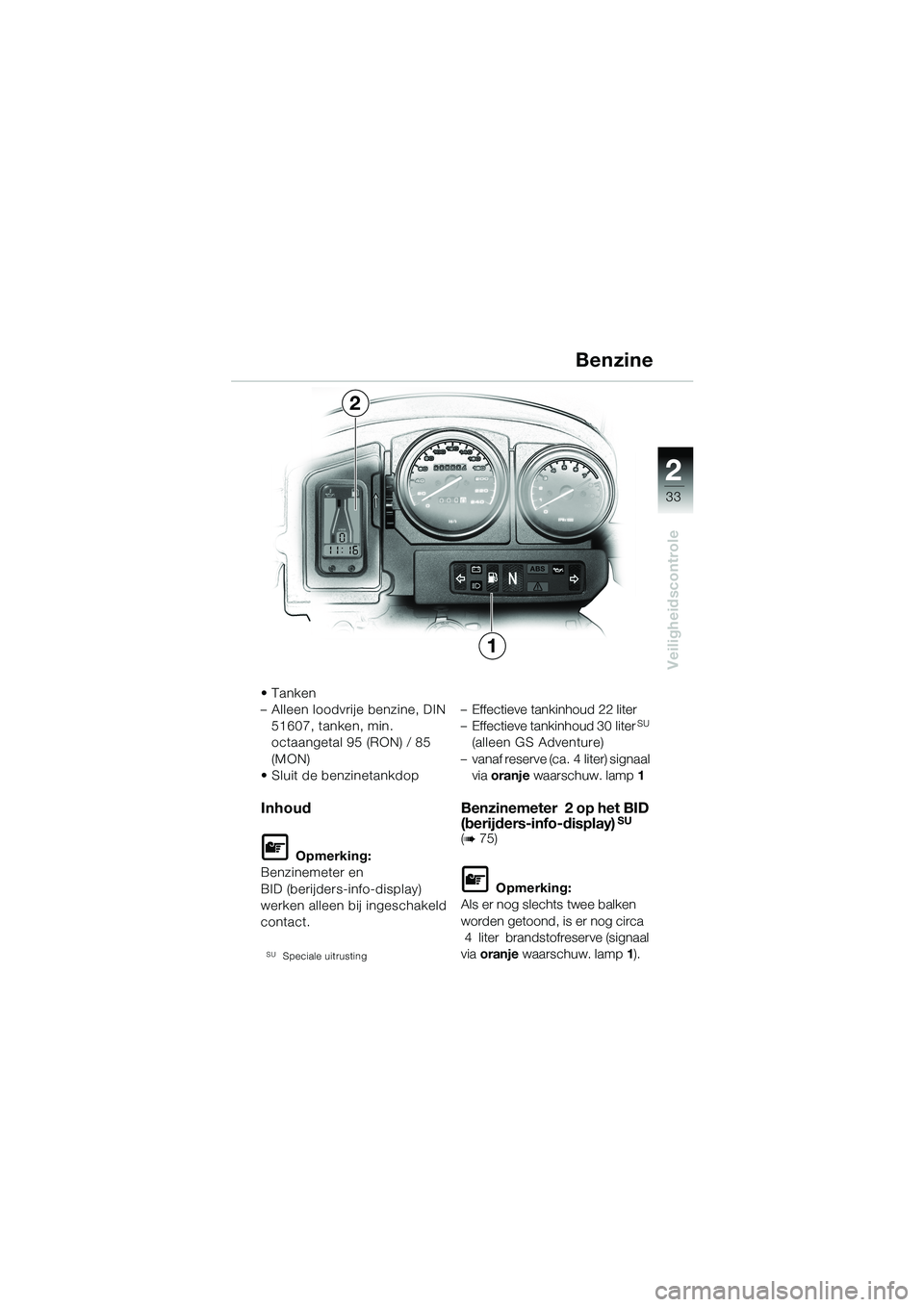

Benzine
1
2
•Tanken
– Alleen loodvrije benzine, DIN
51607, tanken, min.
octaangetal 95 (RON) / 85
(MON)
• Sluit de benzinetankdop
Inhoud
L Opmerking:
Benzinemeter en
BID (berijders-info-display)
werken alleen bij ingeschakeld
contact.
SUSpeciale uitrusting
– Effectieve tankinhoud 22 liter
– Effectieve tankinhoud 30 literSU
(alleen GS Adventure)
– vanaf reserve (ca. 4 liter) signaal
via oranje waarschuw. lamp 1
Benzinemeter 2 op het BID
(berijders-info-display)SU
(b 75)
L Opmerking:
Als er nog slechts twee balken
worden getoond, is er nog circa
4 liter brandstofreserve (signaal
via oranje waarschuw. lamp 1).
10GEN6.book Seite 33 Montag, 23. Januar 2006 1:41 13

2
34
Veiligheidscontrole
Grepen

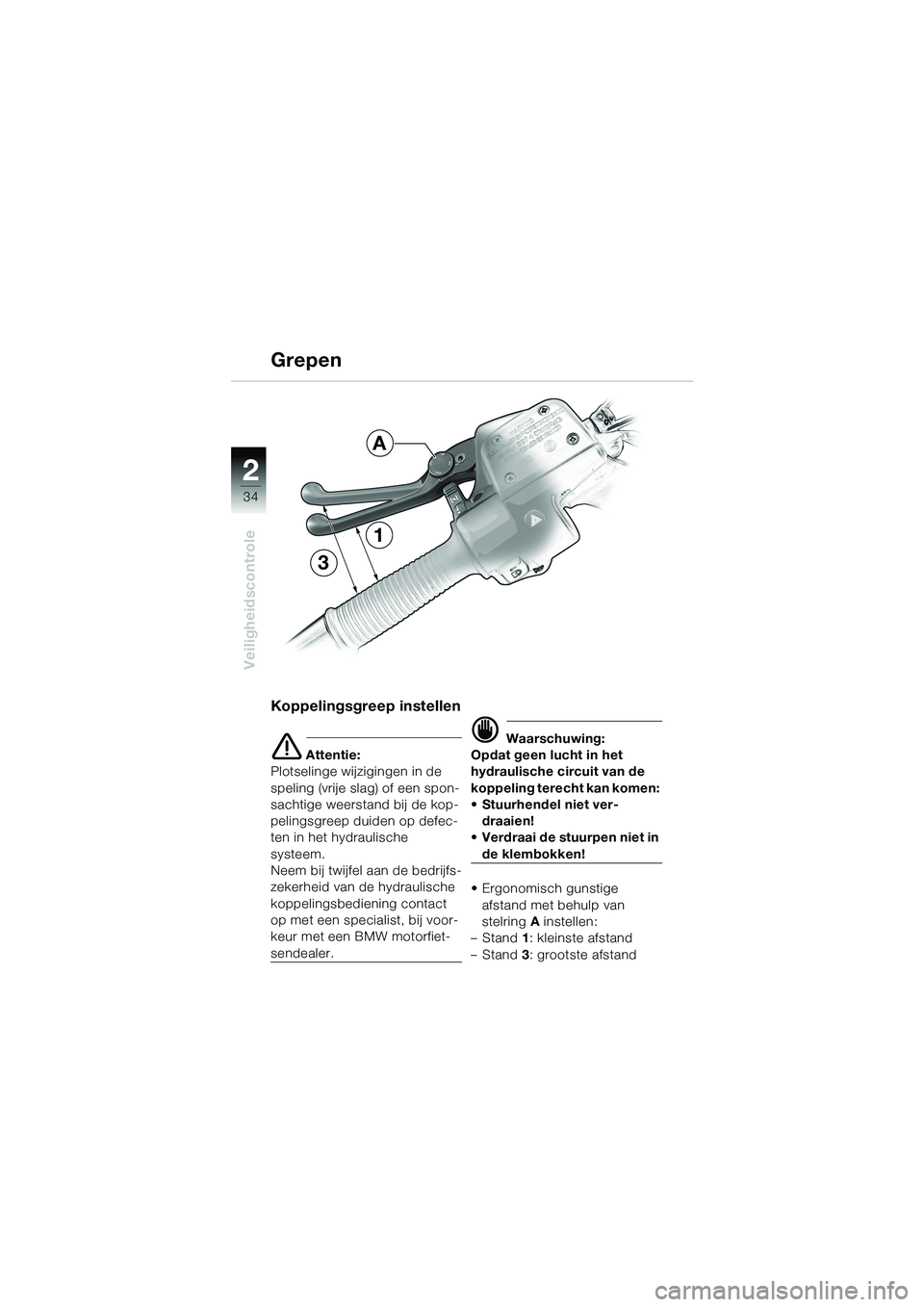

Koppelingsgreep instellen
e Attentie:
Plotselinge wijzigingen in de
speling (vrije slag) of een spon-
sachtige weerstand bij de kop-
pelingsgreep duiden op defec-
ten in het hydraulische
systeem.
Neem bij twijfel aan de bedrijfs-
zekerheid van de hydraulische
koppelingsbediening contact
op met een specialist, bij voor-
keur met een BMW motorfiet-
sendealer.
d Waarschuwing:
Opdat geen lucht in het
hydraulische circuit van de
koppeling terecht kan komen:
• Stuurhendel niet ver-
draaien!
• Verdraai de stuurpen niet in
de klembokken!
• Ergonomisch gunstige
afstand met behulp van
stelringA instellen:
–Stand 1: kleinste afstand
–Stand 3: grootste afstand
1
3
A
10GEN6.book Seite 34 Montag, 23. Januar 2006 1:41 13

2
35
Veiligheidscontrole

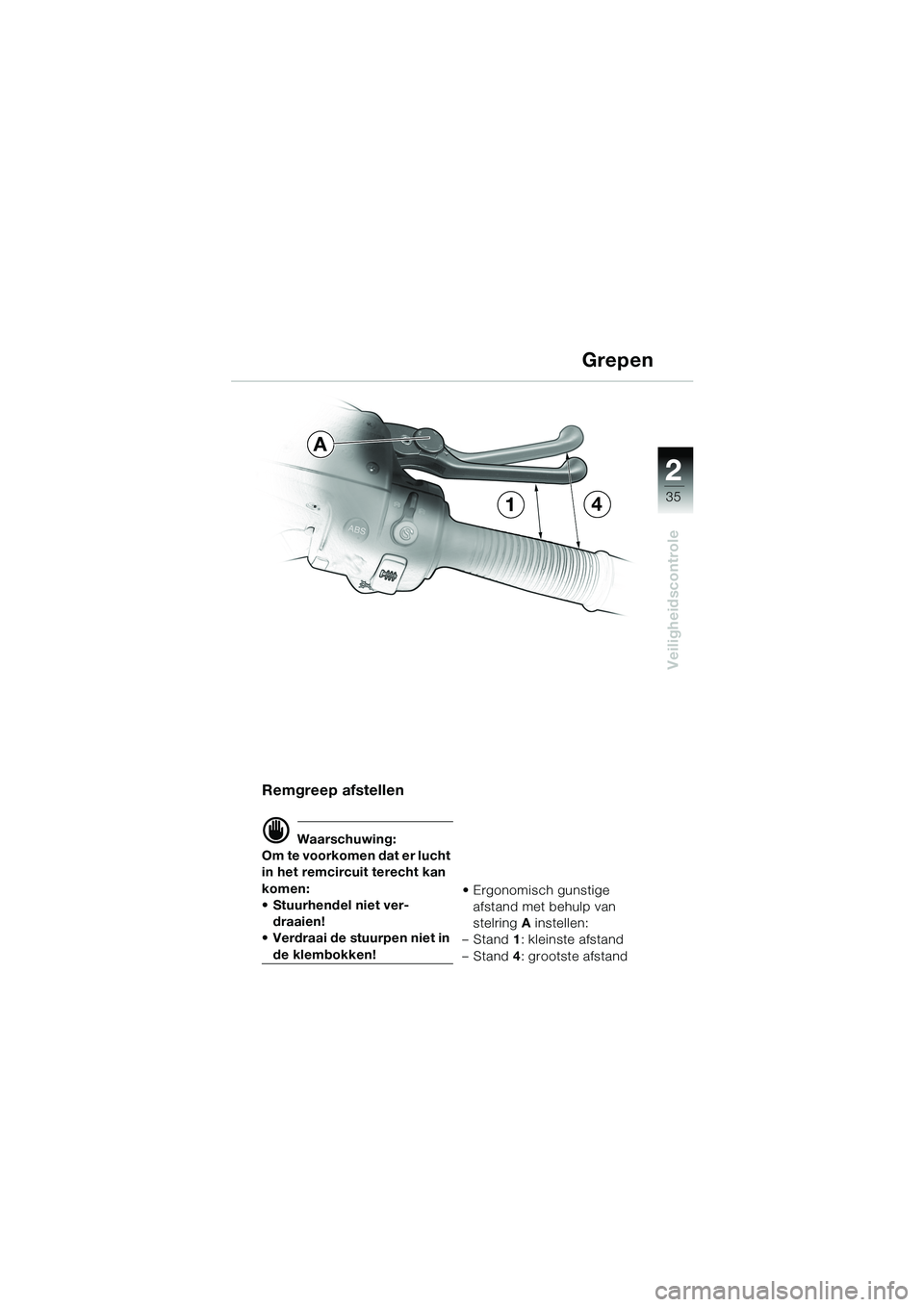

Remgreep afstellen
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
• Stuurhendel niet ver-
draaien!
• Verdraai de stuurpen niet in
de klembokken!• Ergonomisch gunstige
afstand met behulp van
stelringA instellen:
–Stand 1: kleinste afstand
–Stand 4: grootste afstand
Grepen
14
A
10GEN6.book Seite 35 Montag, 23. Januar 2006 1:41 13

2
36
Veiligheidscontrole

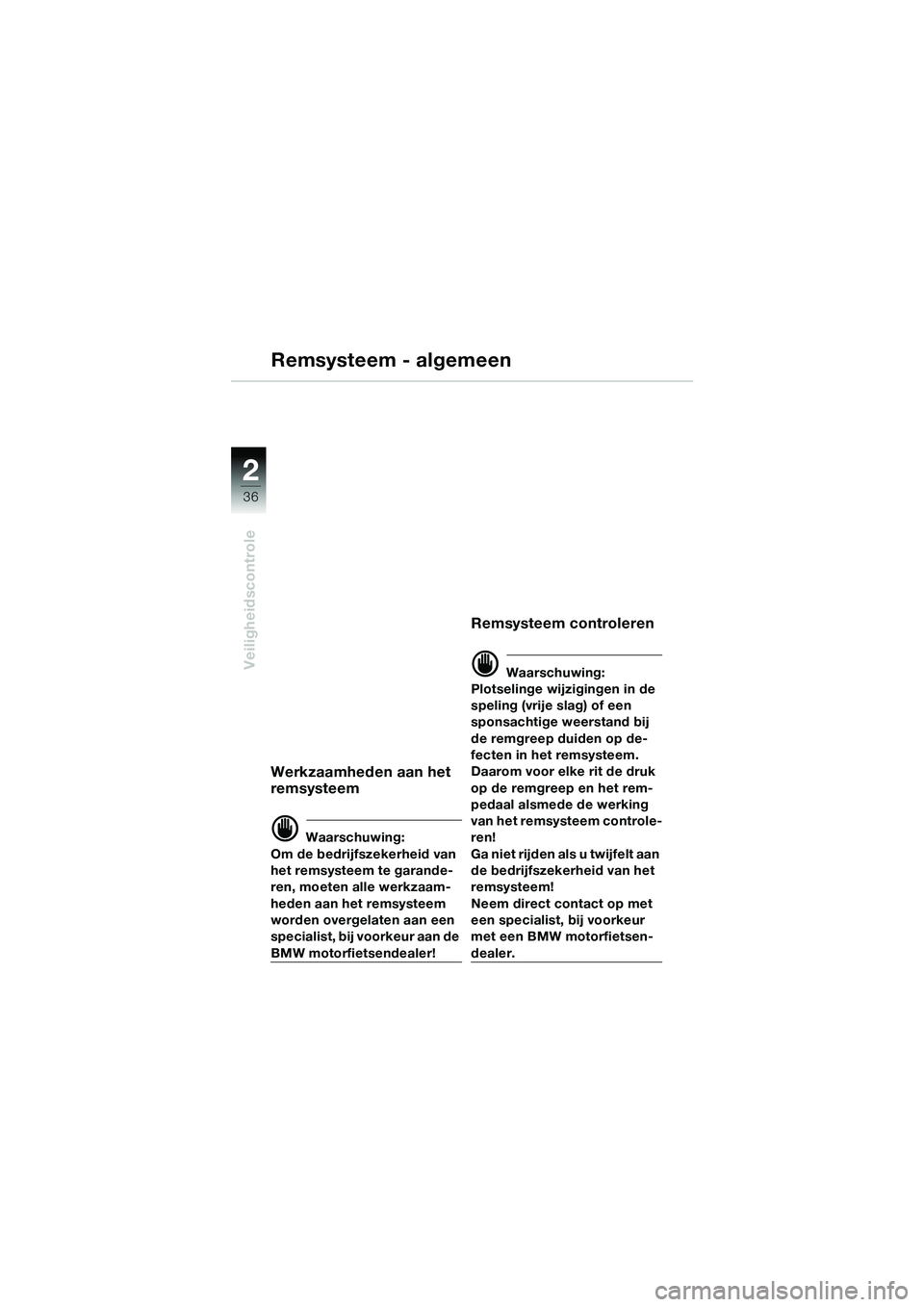

Remsysteem - algemeen
Werkzaamheden aan het
remsysteem
d Waarschuwing:
Om de bedrijfszekerheid van
het remsysteem te garande-
ren, moeten alle werkzaam-
heden aan het remsysteem
worden overgelaten aan een
specialist, bij voorkeur aan de
BMW motorfietsendealer!
Remsysteem controleren
d Waarschuwing:
Plotselinge wijzigingen in de
speling (vrije slag) of een
sponsachtige weerstand bij
de remgreep duiden op de-
fecten in het remsysteem.
Daarom voor elke rit de druk
op de remgreep en het rem-
pedaal alsmede de werking
van het remsysteem controle-
ren!
Ga niet rijden als u twijfelt aan
de bedrijfszekerheid van het
remsysteem!
Neem direct contact op met
een specialist, bij voorkeur
met een BMW motorfietsen-
dealer.
10GEN6.book Seite 36 Montag, 23. Januar 2006 1:41 13

2
37
Veiligheidscontrole
Remsysteem - algemeen

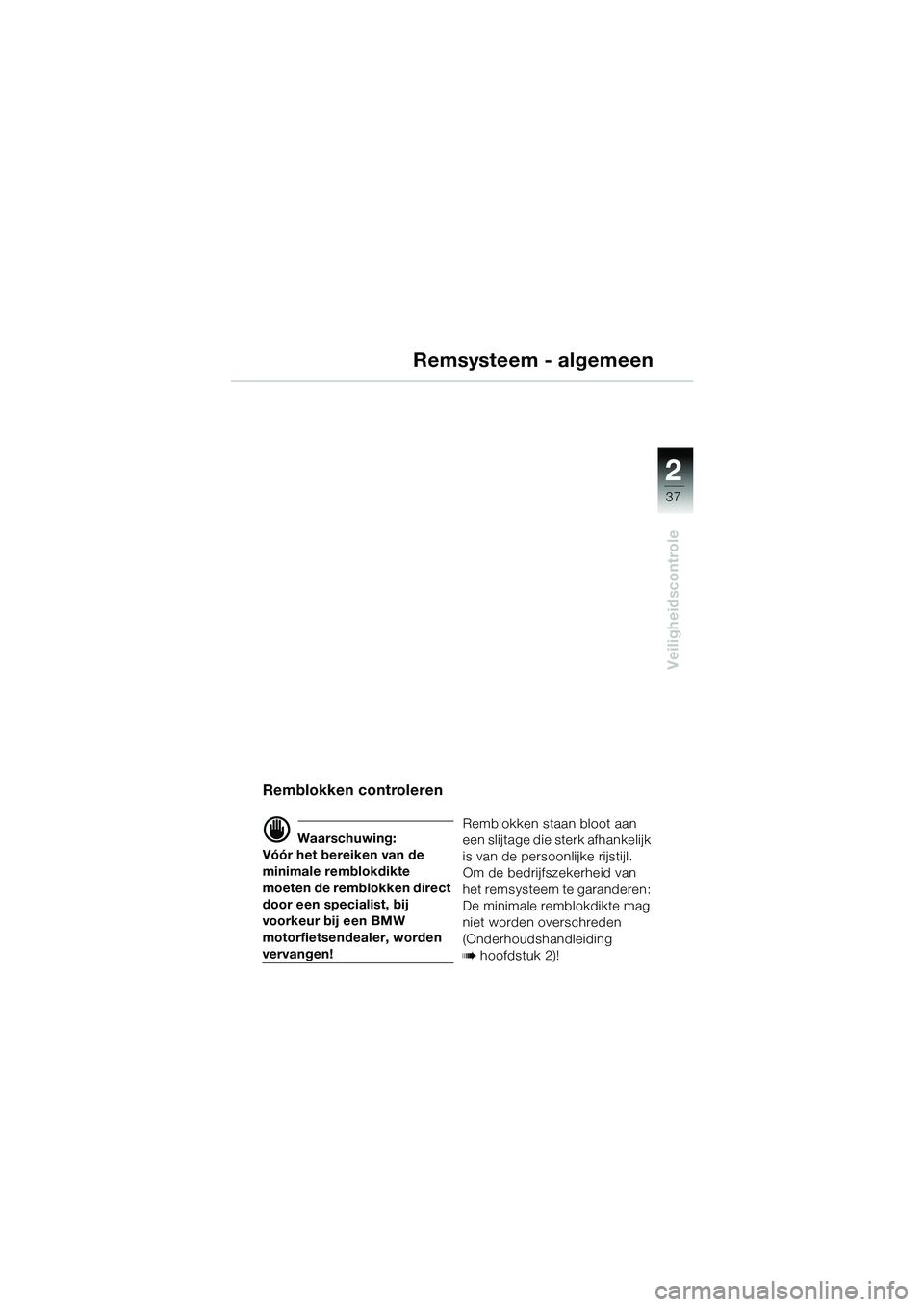

Remblokken controleren
d Waarschuwing:
Vóór het bereiken van de
minimale remblokdikte
moeten de remblokken direct
door een specialist, bij
voorkeur bij een BMW
motorfietsendealer, worden
vervangen!Remblokken staan bloot aan
een slijtage die sterk afhankelijk
is van de persoonlijke rijstijl.
Om de bedrijfszekerheid van
het remsysteem te garanderen:
De minimale remblokdikte mag
niet worden overschreden
(Onderhoudshandleidingb hoofdstuk 2)!
10GEN6.book Seite 37 Montag, 23. Januar 2006 1:41 13

2
38
Veiligheidscontrole

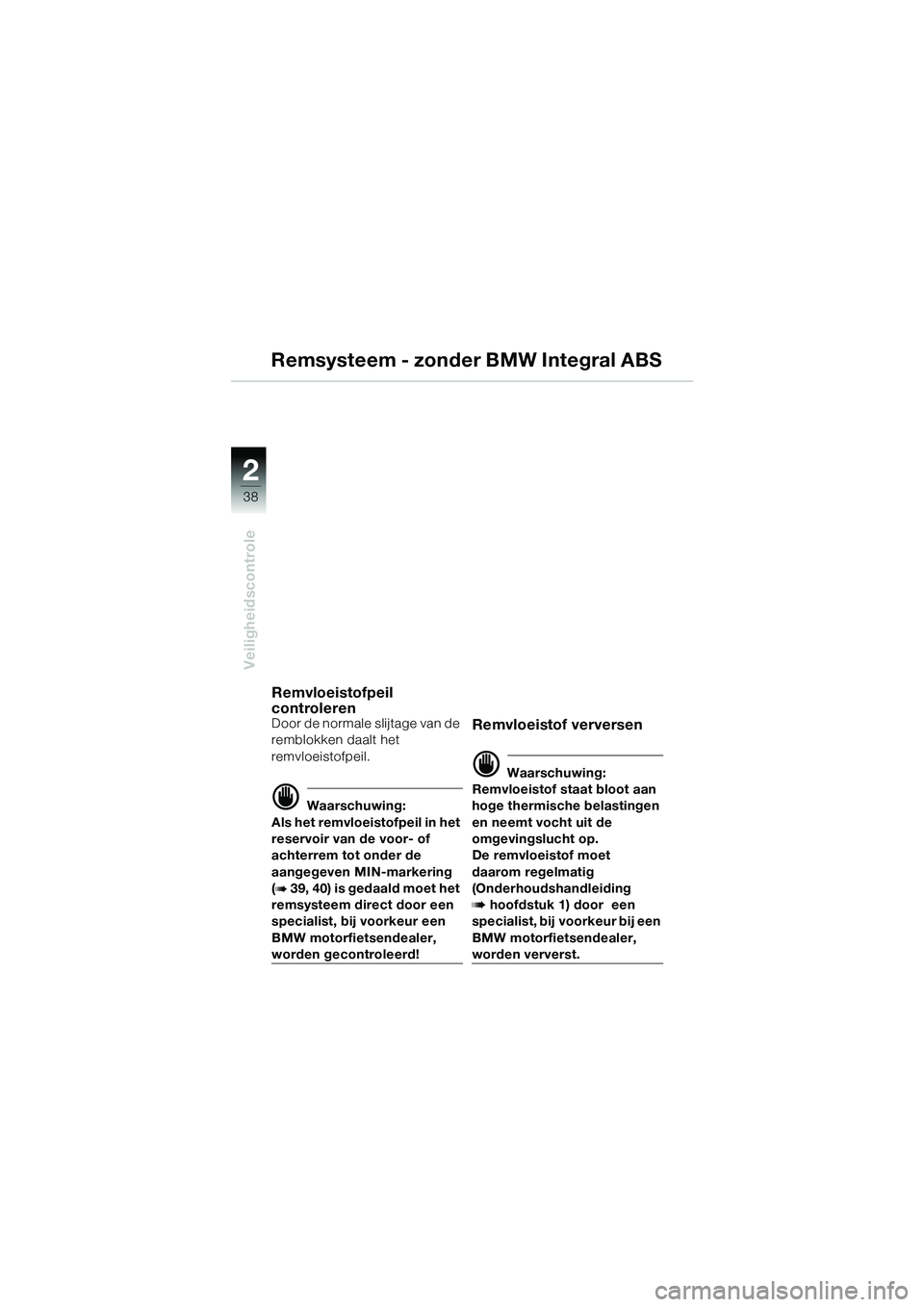

Remsysteem - zonder BMW Integral ABS
Remvloeistofpeil
controleren
Door de normale slijtage van de
remblokken daalt het
remvloeistofpeil.
d Waarschuwing:
Als het remvloeistofpeil in het
reservoir van de voor- of
achterrem tot onder de
aangegeven MIN-markering
(
b 39, 40) is gedaald moet het
remsysteem direct door een
specialist, bij voorkeur een
BMW motorfietsendealer,
worden gecontroleerd!
Remvloeistof verversen
d Waarschuwing:
Remvloeistof staat bloot aan
hoge thermische belastingen
en neemt vocht uit de
omgevingslucht op.
De remvloeistof moet
daarom regelmatig
(Onderhoudshandleiding
b hoofdstuk 1) door een
specialist, bij voorkeur bij een
BMW motorfietsendealer,
worden ververst.
