BMW MOTORRAD R 1150 GS 2002 Handleiding (in Dutch)

11 1
19
Overzicht en bediening

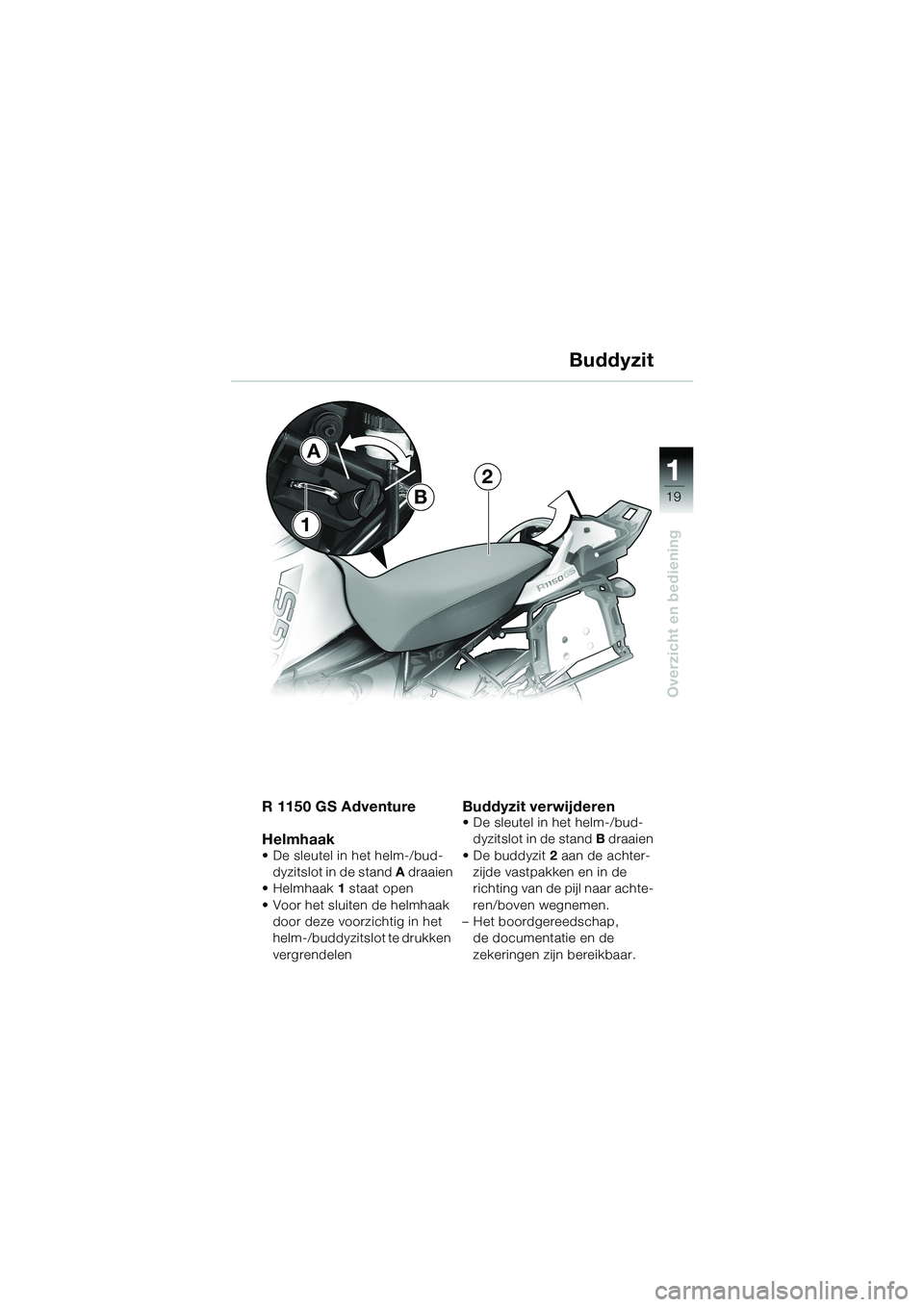

Buddyzit
R 1150 GS Adventure
Helmhaak
• De sleutel in het helm-/bud-
dyzitslot in de stand A draaien
• Helmhaak1 staat open
• Voor het sluiten de helmhaak
door deze voorzichtig in het
helm-/buddyzitslot te drukken
vergrendelen
Buddyzit verwijderen• De sleutel in het helm-/bud-
dyzitslot in de stand B draaien
• De buddyzit2 aan de achter-
zijde vastpakken en in de
richting van de pijl naar achte-
ren/boven wegnemen.
– Het boordgereedschap,
de documentatie en de
zekeringen zijn bereikbaar.
B
A
1
2
10GEN6.book Seite 19 Montag, 23. Januar 2006 1:41 13

1 1
20
Overzicht en bediening
Buddyzit

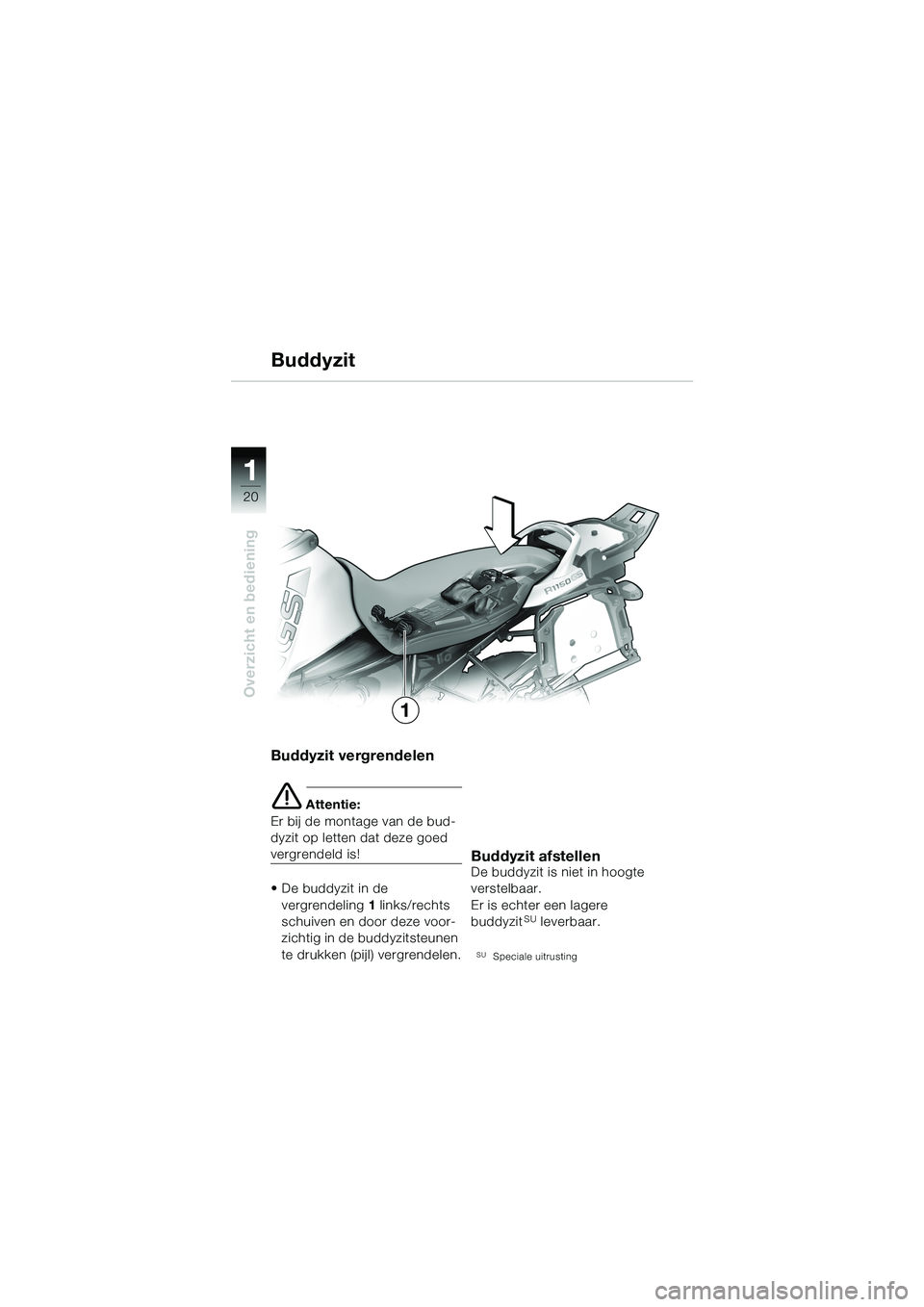

Buddyzit vergrendelen
e Attentie:
Er bij de montage van de bud-
dyzit op letten dat deze goed
vergrendeld is!
• De buddyzit in de
vergrendeling1 links/rechts
schuiven en door deze voor-
zichtig in de buddyzitsteunen
te drukken (pijl) vergrendelen.Buddyzit afstellenDe buddyzit is niet in hoogte
verstelbaar.
Er is echter een lagere
buddyzit
SU leverbaar.
SUSpeciale uitrusting
1
10GEN6.book Seite 20 Montag, 23. Januar 2006 1:41 13

11 1
21
Overzicht en bediening

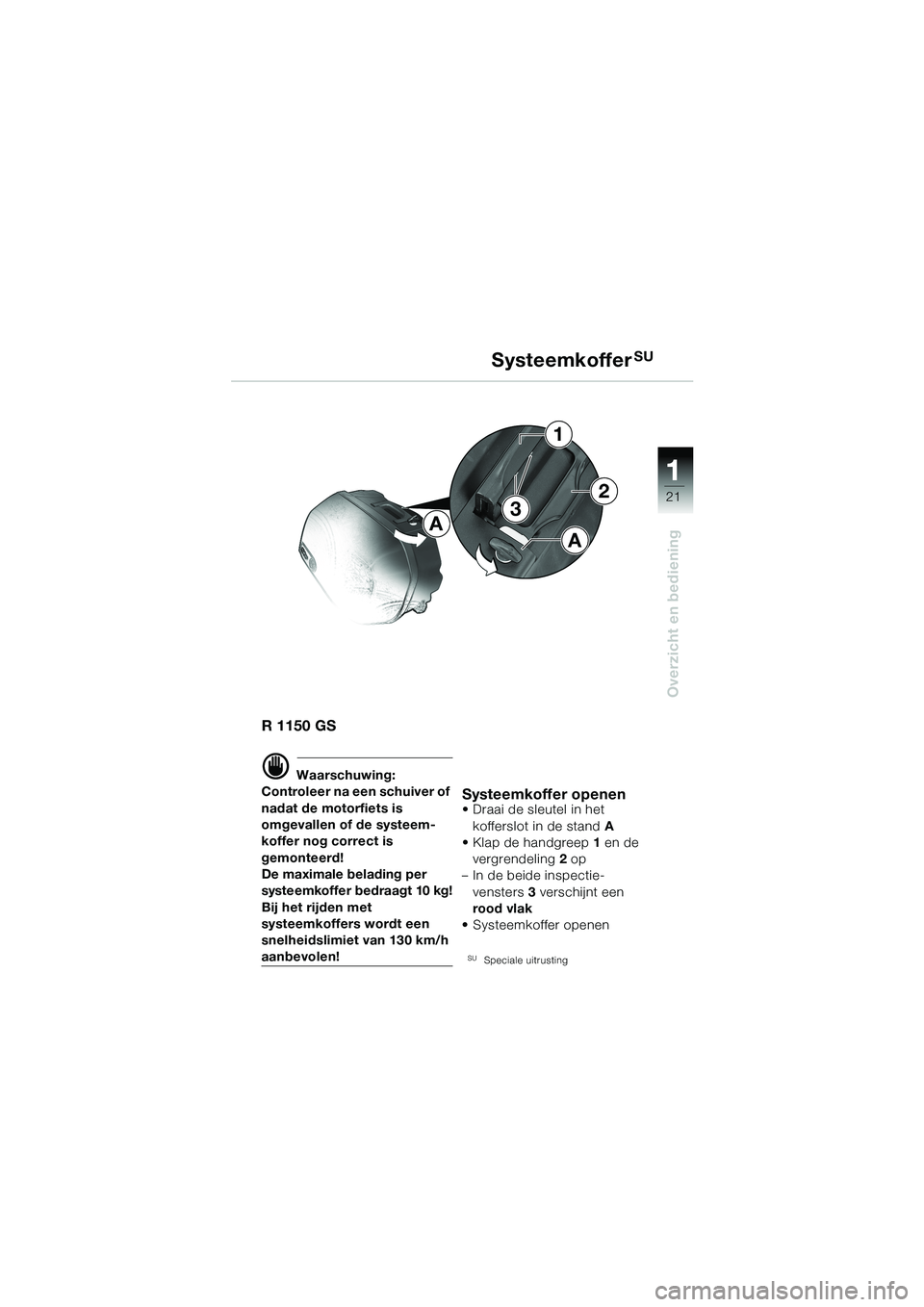

SysteemkofferSU
A
1
2
3
A
R 1150 GS
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is
omgevallen of de systeem-
koffer nog correct is
gemonteerd!
De maximale belading per
systeemkoffer bedraagt 10 kg!
Bij het rijden met
systeemkoffers wordt een
snelheidslimiet van 130 km/h
aanbevolen!
Systeemkoffer openen• Draai de sleutel in het
kofferslot in de standA
• Klap de handgreep1 en de
vergrendeling2 op
– In de beide inspectie-
vensters3 verschijnt een
rood vlak
• Systeemkoffer openen
SUSpeciale uitrusting
10GEN6.book Seite 21 Montag, 23. Januar 2006 1:41 13

1 1
22
Overzicht en bediening

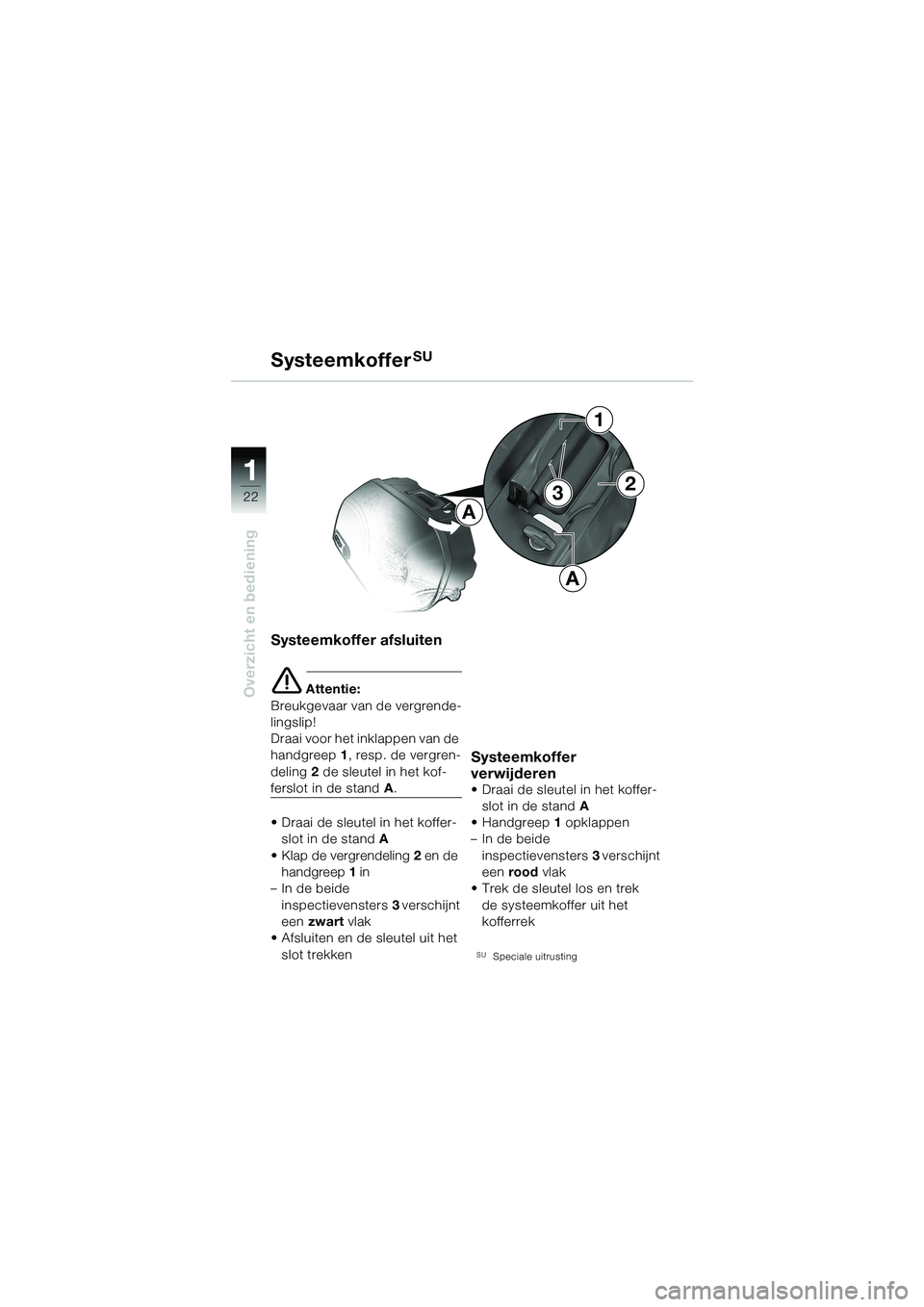

Systeemkoffer afsluiten
e Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai voor het inklappen van de
handgreep 1, resp. de vergren-
deling 2 de sleutel in het kof-
ferslot in de stand A.
• Draai de sleutel in het koffer-
slot in de standA
• Klap de vergrendeling2 en de
handgreep1 in
– In de beide
inspectievensters3 verschijnt
een zwart vlak
• Afsluiten en de sleutel uit het
slot trekken
Systeemkoffer
verwijderen
• Draai de sleutel in het koffer-
slot in de standA
• Handgreep1 opklappen
– In de beide
inspectievensters3 verschijnt
een rood vlak
• Trek de sleutel los en trek
de systeemkoffer uit het
kofferrek
SUSpeciale uitrusting
A
1
2 Systeemkoffer
SU
3
A
10GEN6.book Seite 22 Montag, 23. Januar 2006 1:41 13

11 1
23
Overzicht en bediening
A
1
2
A
3

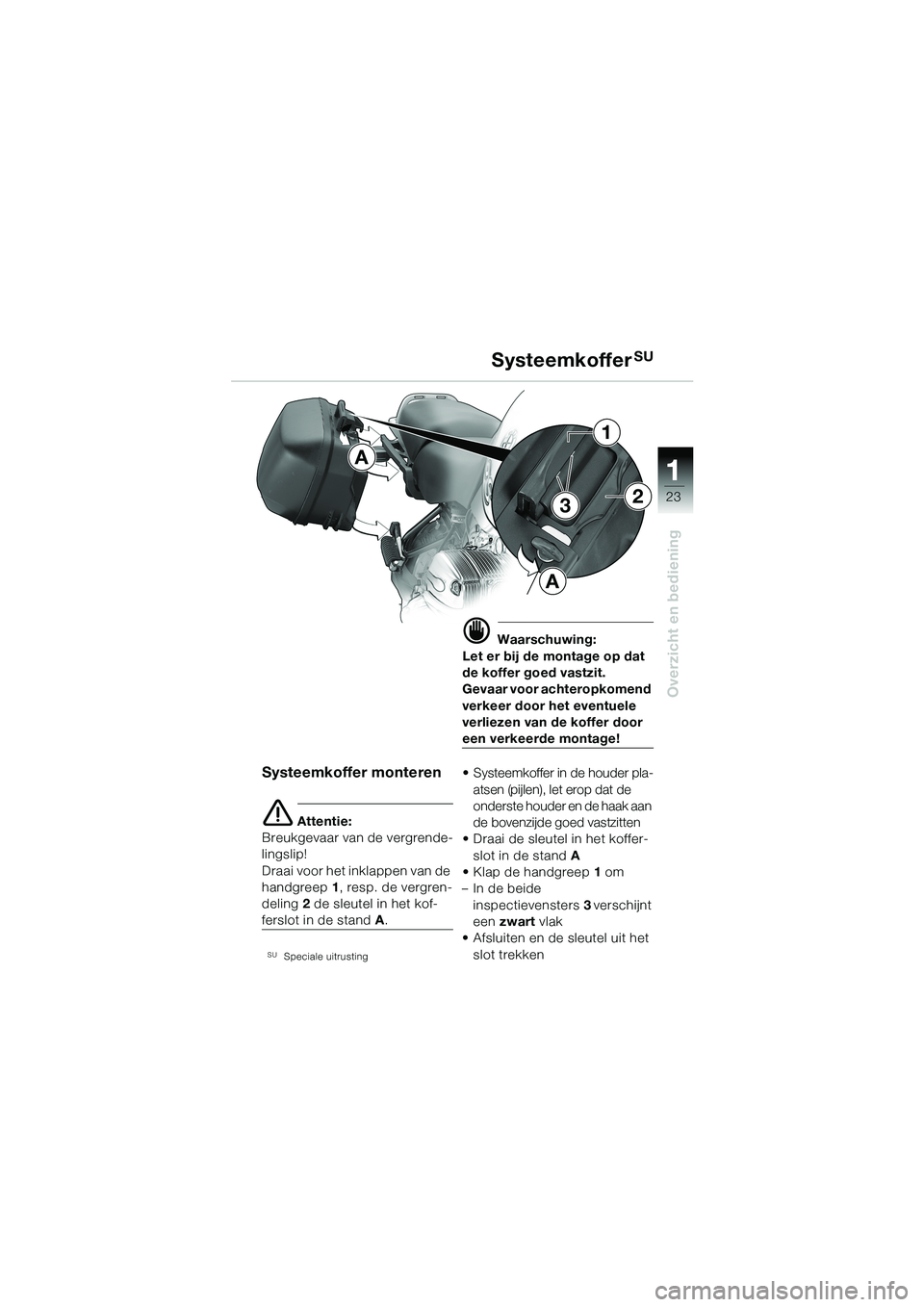

Systeemkoffer monteren
e Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai voor het inklappen van de
handgreep 1, resp. de vergren-
deling 2 de sleutel in het kof-
ferslot in de stand A.
SUSpeciale uitrusting
d Waarschuwing:
Let er bij de montage op dat
de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
• Systeemkoffer in de houder pla-
atsen (pijlen), let erop dat de
onderste houder en de haak aan
de bovenzijde goed vastzitten
• Draai de sleutel in het koffer-
slot in de standA
• Klap de handgreep1 om
–In de beide
inspectievensters3 verschijnt
een zwart vlak
• Afsluiten en de sleutel uit het
slot trekken
SysteemkofferSU
10GEN6.book Seite 23 Montag, 23. Januar 2006 1:41 13

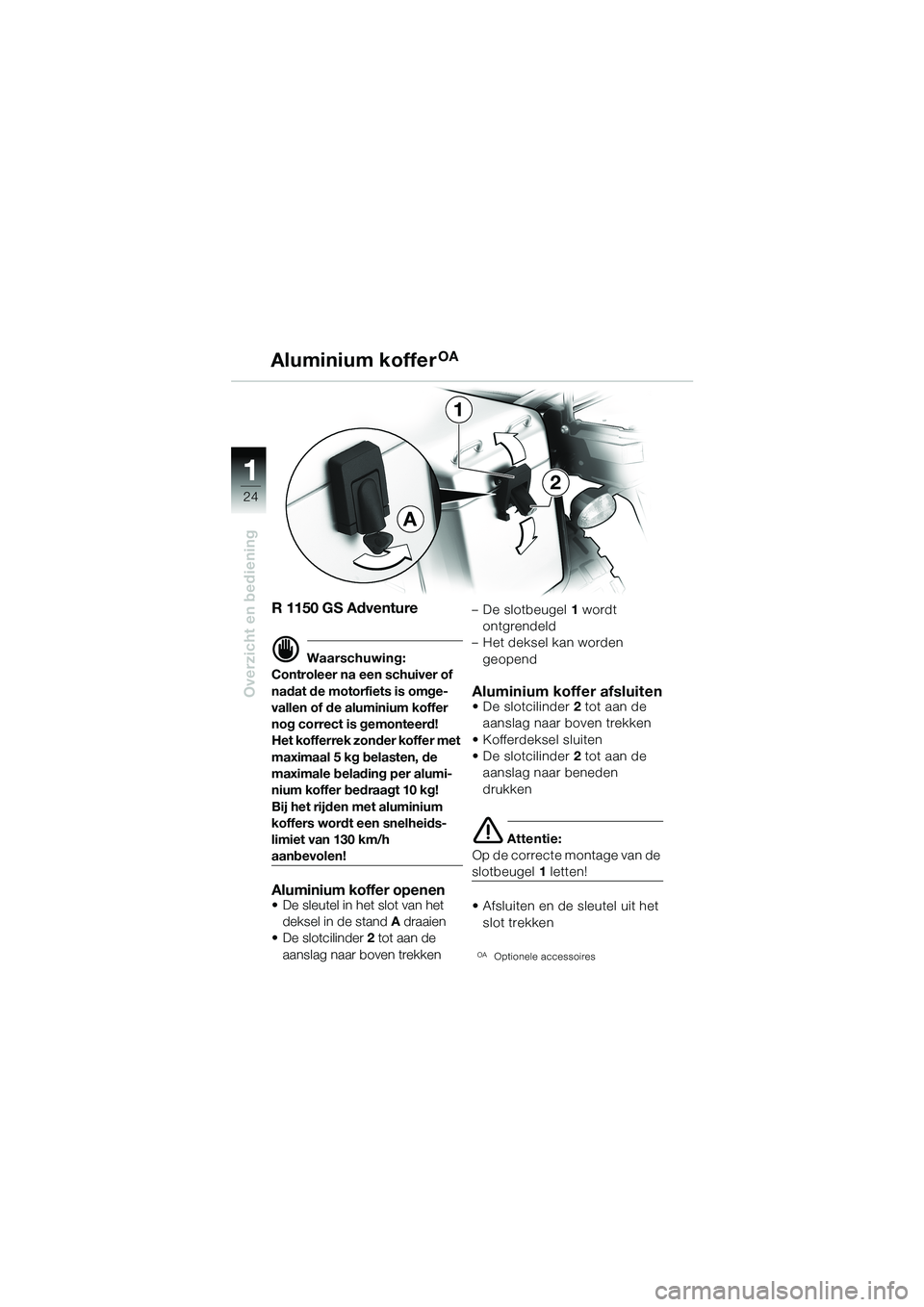

1 1
24
Overzicht en bediening
R 1150 GS Adventure
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de aluminium koffer
nog correct is gemonteerd!
Het kofferrek zonder koffer met
maximaal 5 kg belasten, de
maximale belading per alumi-
nium koffer bedraagt 10 kg!
Bij het rijden met aluminium
koffers wordt een snelheids-
limiet van 130 km/h
aanbevolen!
Aluminium koffer openen• De sleutel in het slot van het
deksel in de standA draaien
• De slotcilinder2 tot aan de
aanslag naar boven trekken– De slotbeugel1 wordt
ontgrendeld
– Het deksel kan worden
geopend
Aluminium koffer afsluiten• De slotcilinder2 tot aan de
aanslag naar boven trekken
• Kofferdeksel sluiten
• De slotcilinder2 tot aan de
aanslag naar beneden
drukken
e Attentie:
Op de correcte montage van de
slotbeugel1 letten!
• Afsluiten en de sleutel uit het
slot trekken
OAOptionele accessoires
Aluminium kofferOA
A
1
2
10GEN6.book Seite 24 Montag, 23. Januar 2006 1:41 13

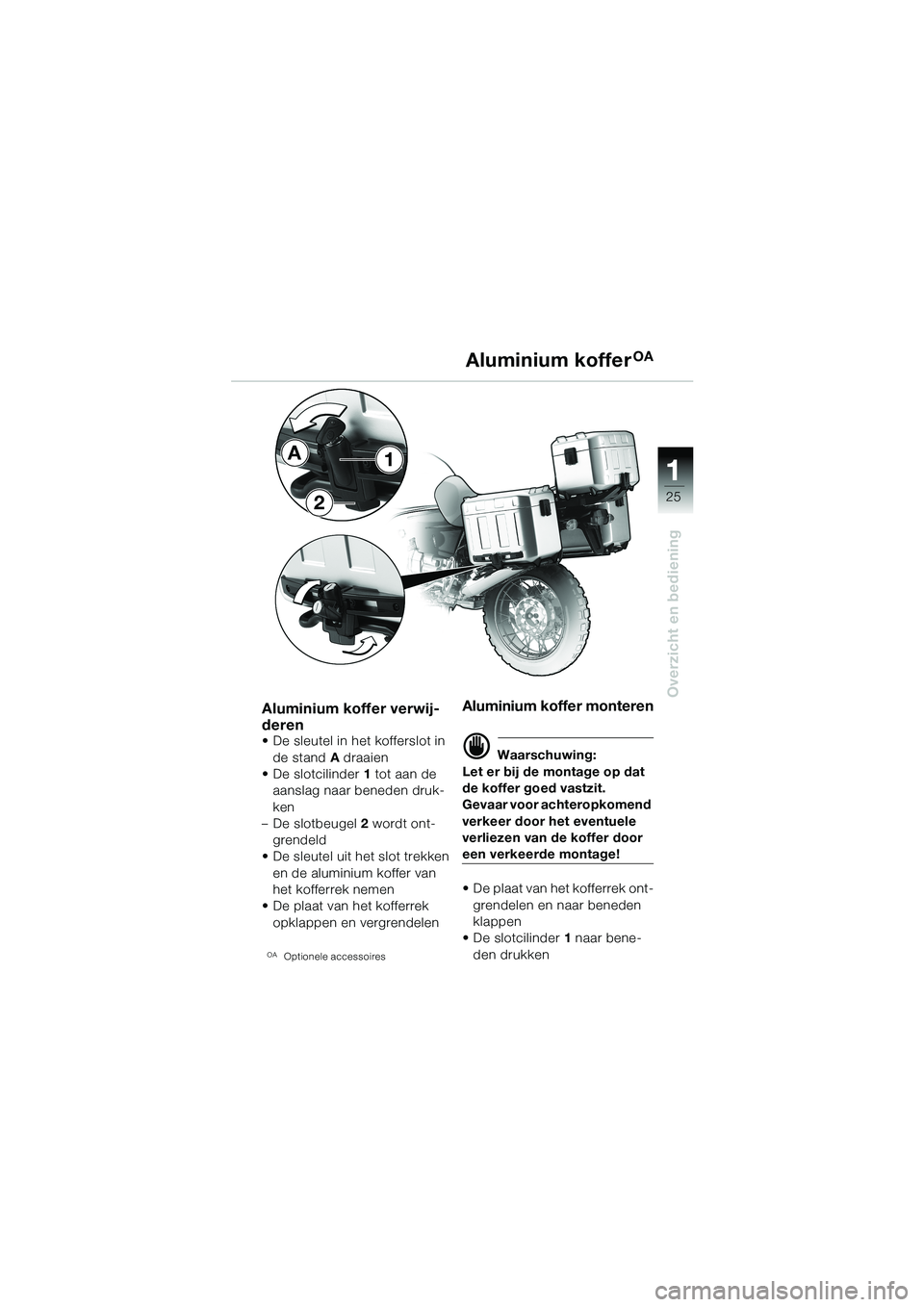

11 1
25
Overzicht en bediening
Aluminium kofferOA
Aluminium koffer verwij-
deren
• De sleutel in het kofferslot in
de standA draaien
•De slotcilinder1 tot aan de
aanslag naar beneden druk-
ken
– De slotbeugel2 wordt ont-
grendeld
• De sleutel uit het slot trekken
en de aluminium koffer van
het kofferrek nemen
• De plaat van het kofferrek
opklappen en vergrendelen
OAOptionele accessoires
Aluminium koffer monteren
d Waarschuwing:
Let er bij de montage op dat
de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
• De plaat van het kofferrek ont-
grendelen en naar beneden
klappen
• De slotcilinder1 naar bene-
den drukken
A1
2
10GEN6.book Seite 25 Montag, 23. Januar 2006 1:41 13

1 1
26
Overzicht en bediening

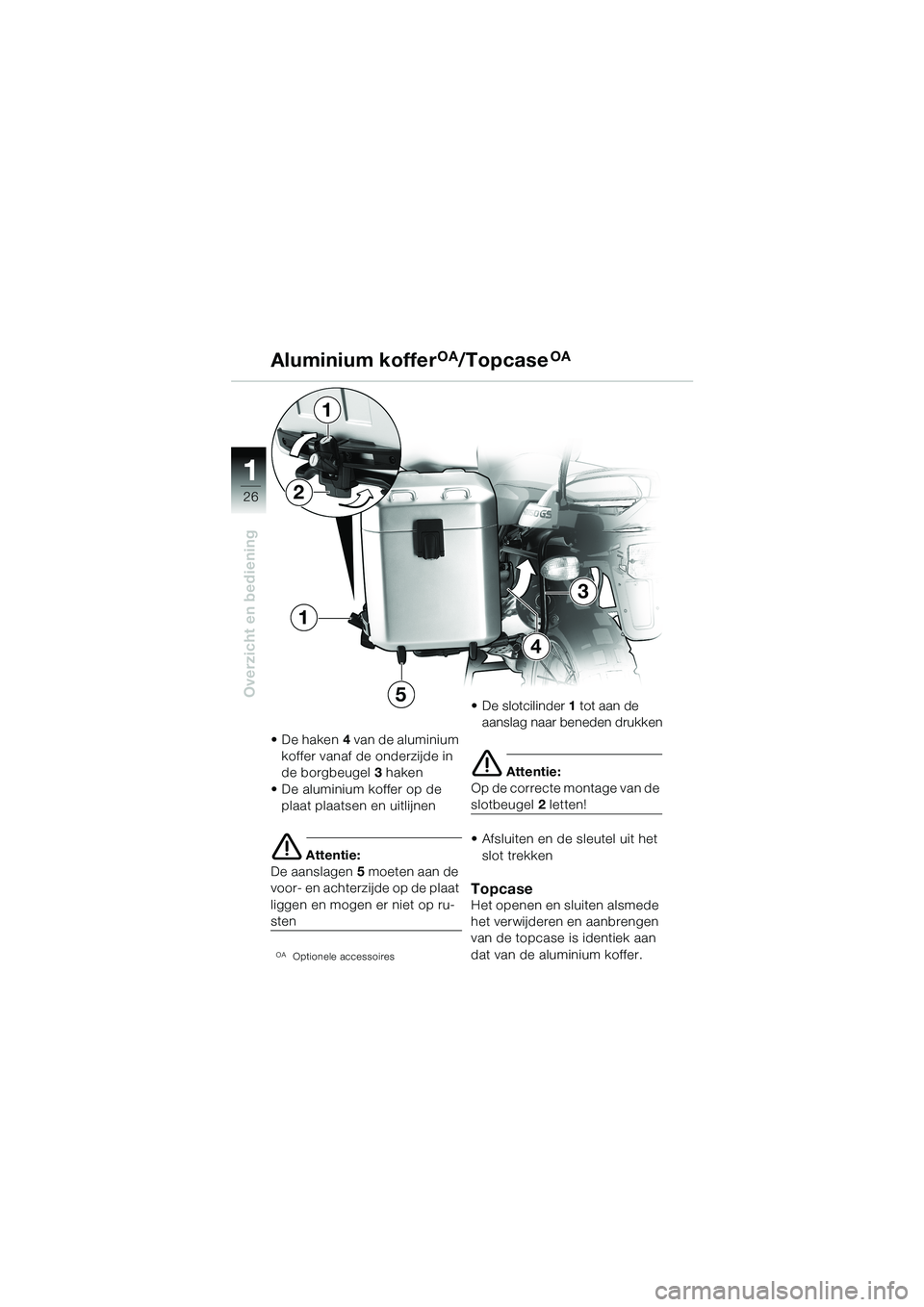

Aluminium kofferOA/TopcaseOA
•De haken4 van de aluminium
koffer vanaf de onderzijde in
de borgbeugel3 haken
• De aluminium koffer op de
plaat plaatsen en uitlijnen
e Attentie:
De aanslagen5 moeten aan de
voor- en achterzijde op de plaat
liggen en mogen er niet op ru-
sten
OAOptionele accessoires
• De slotcilinder1 tot aan de
aanslag naar beneden drukken
e Attentie:
Op de correcte montage van de
slotbeugel2 letten!
• Afsluiten en de sleutel uit het
slot trekken
TopcaseHet openen en sluiten alsmede
het verwijderen en aanbrengen
van de topcase is identiek aan
dat van de aluminium koffer.
3
4
5
1
2
1
10GEN6.book Seite 26 Montag, 23. Januar 2006 1:41 13

11 1
27
Overzicht en bediening
A
B
C
R 1150 GS

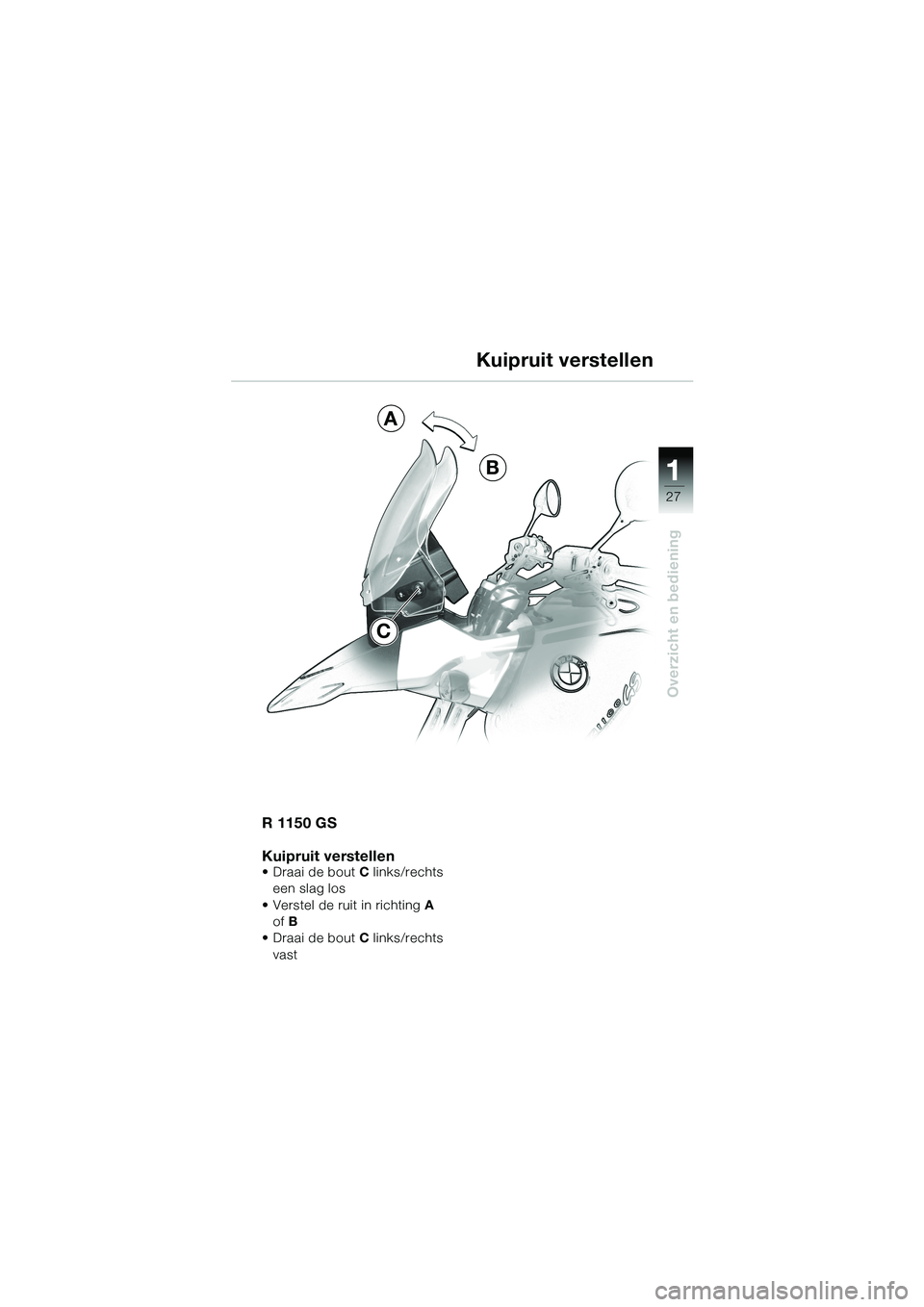

Kuipruit verstellen
• Draai de bout C links/rechts
een slag los
• Verstel de ruit in richtingA
ofB
• Draai de boutC links/rechts
vast
Kuipruit verstellen
10GEN6.book Seite 27 Montag, 23. Januar 2006 1:41 13

2
28
Veiligheidscontrole
Controlelijst
Veiligheidscontrole volgens
controlelijst – en wel vóór
elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Eventuele
onderhoudswerkzaamheden aan
uw motorfiets kunt u nog voor het
begin van de rit zelf uitvoeren
(
b Onderhoudshandleiding), of bijv. door uw BMW
motorfietsendealer laten
uitvoeren.
Daardoor hebt u de zekerheid
dat uw motorfiets aan de
wettelijke verkeerseisen
voldoet.
Een motorfiets die technisch in
orde is, is de basisvoorwaarde
voor uw eigen veiligheid en voor
die van de overige
verkeersdeelnemers.
