BMW MOTORRAD R 1150 R 2002 Libretto di uso e manutenzione (in Italian)

33
59
Avviamento – Guida – Parcheggio
2

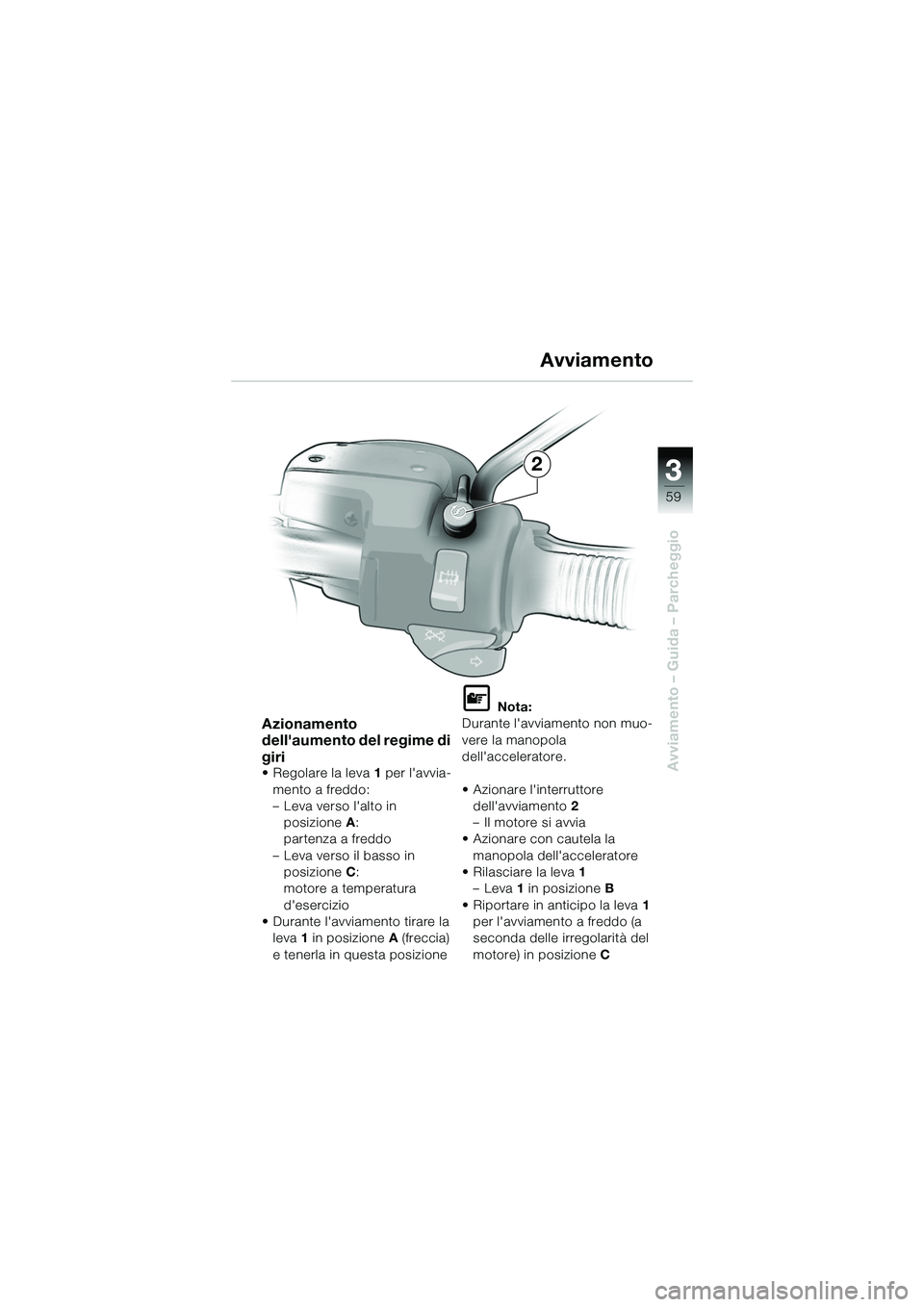

Azionamento
dell'aumento del regime di
giri
• Regolare la leva1 per l'avvia-
mento a freddo:
– Leva verso l'alto in posizione A:
partenza a freddo
– Leva verso il basso in posizione C:
motore a temperatura
d'esercizio
• Durante l'avviamento tirare la leva 1 in posizione A (freccia)
e tenerla in questa posizione
L Nota:
Durante l'avviamento non muo-
vere la manopola
dell'acceleratore.
• Azionare l'interruttore dell'avviamento 2
– Il motore si avvia
• Azionare con cautela la
manopola dell'acceleratore
• Rilasciare la leva 1
–Leva 1 in posizione B
• Riportare in anticipo la leva 1
per l'avviamento a freddo (a
seconda delle irregolarità del
motore) in posizione C
Avviamento
10r28FUNbki1.book Seite 59 Donnerstag, 26. Januar 2006 9:43 09

33
60
Avviamento – Guida – Parcheggio
12

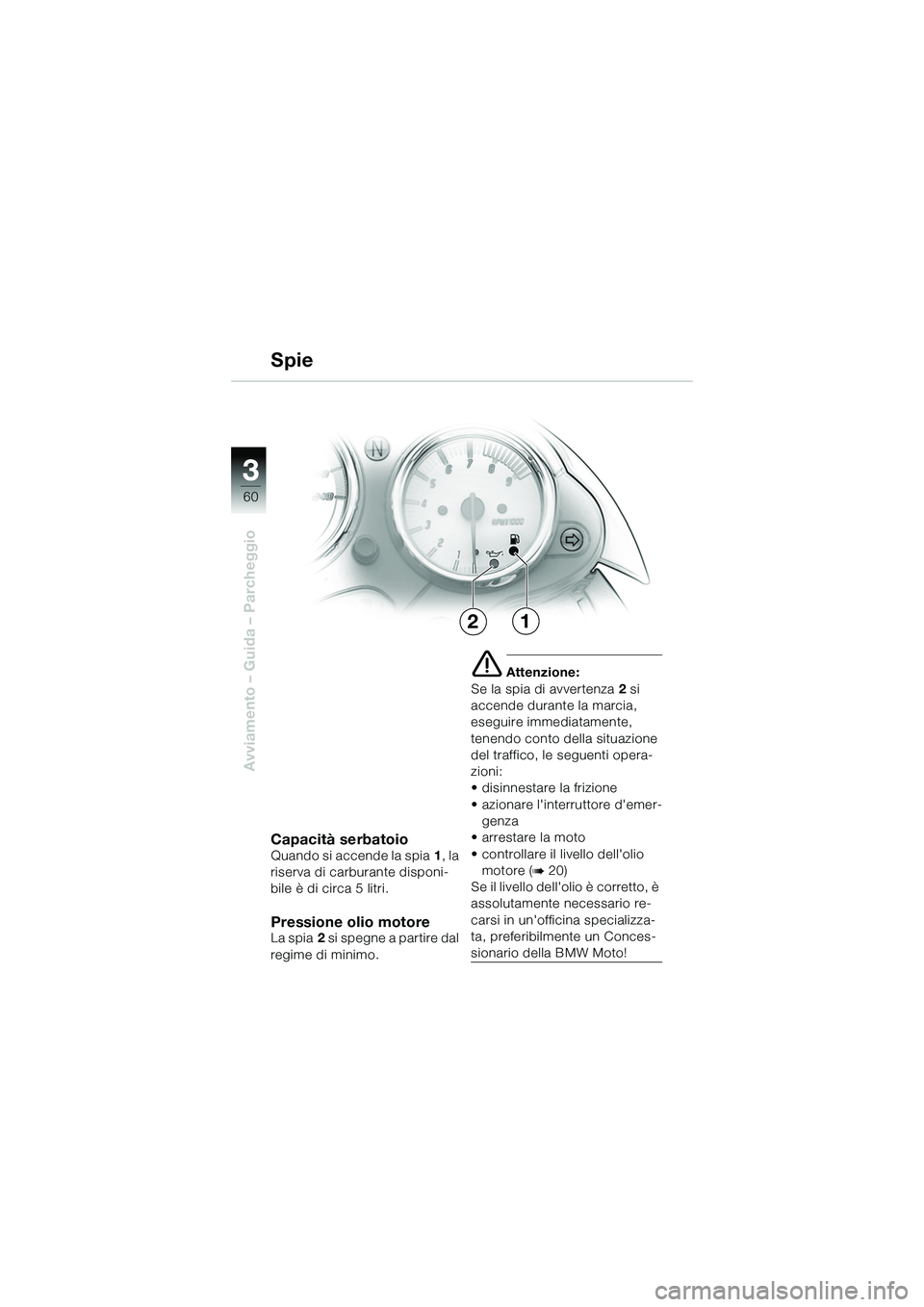

Capacità serbatoio
Quando si accende la spia1, la
riserva di carburante disponi-
bile è di circa 5 litri.
Pressione olio motoreLa spia 2 si spegne a partire dal
regime di minimo.
e Attenzione:
Se la spia di avvertenza 2 si
accende durante la marcia,
eseguire immediatamente,
tenendo conto della situazione
del traffico, le seguenti opera-
zioni:
• disinnestare la frizione
• azionare l'interruttore d'emer- genza
• arrestare la moto
• controllare il livello dell'olio motore (
b 20)
Se il livello dell'olio è corretto, è
assolutamente necessario re-
carsi in un'officina specializza-
ta, preferibilmente un Conces-
sionario della BMW Moto!
Spie
10r28FUNbki1.book Seite 60 Donnerstag, 26. Januar 2006 9:43 09

33
61
Avviamento – Guida – Parcheggio
34
5

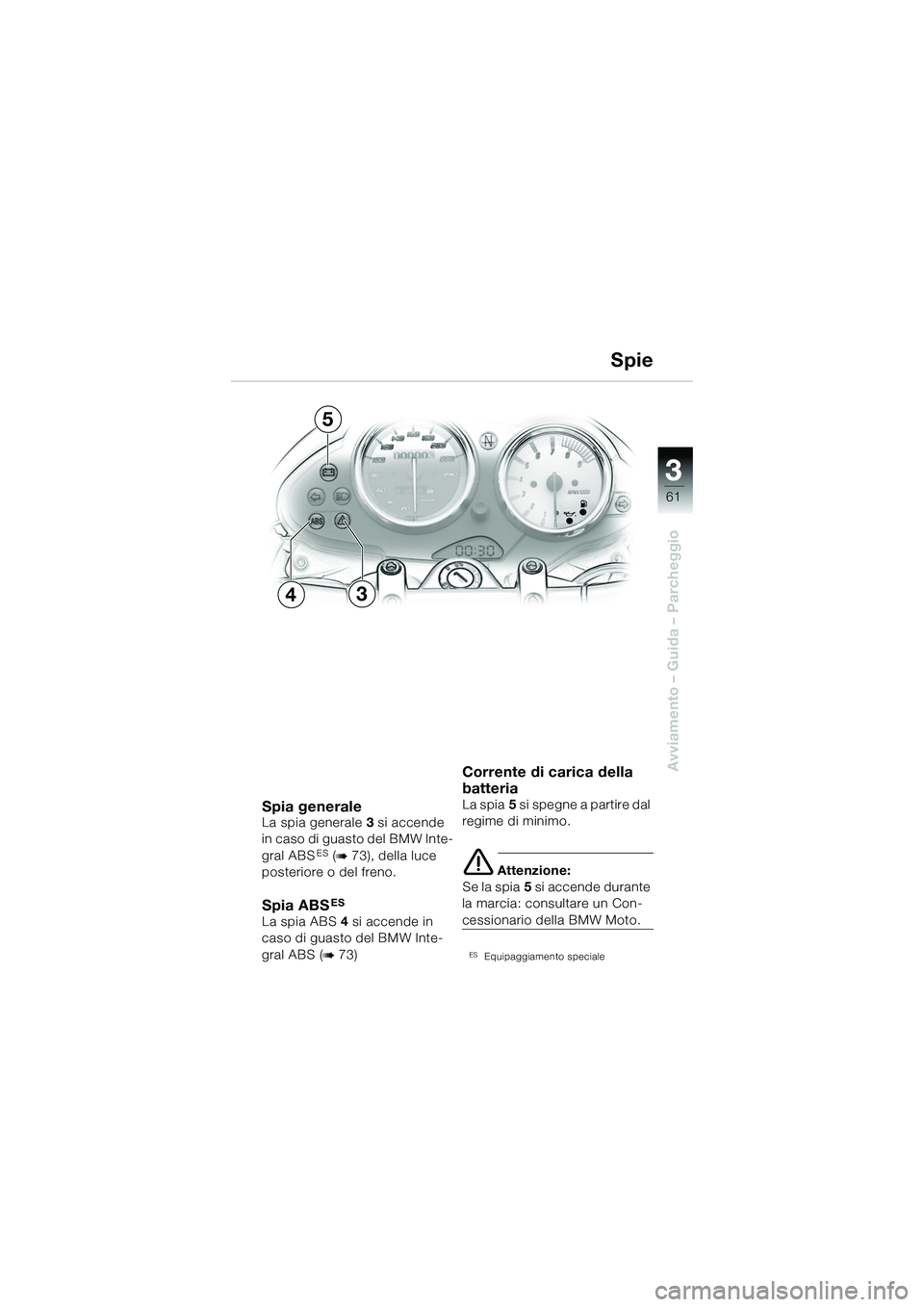

Spia generale La spia generale3 si accende
in caso di guasto del BMW Inte-
gral ABS
ES (b 73), della luce
posteriore o del freno.
Spia ABSES
La spia ABS 4 si accende in
caso di guasto del BMW Inte-
gral ABS (
b 73)
Corrente di carica della
batteria
La spia 5 si spegne a partire dal
regime di minimo.
e Attenzione:
Se la spia 5 si accende durante
la marcia: consultare un Con-
cessionario della BMW Moto.
ESEquipaggiamento speciale
Spie
10r28FUNbki1.book Seite 61 Donnerstag, 26. Januar 2006 9:43 09

33
62
Avviamento – Guida – Parcheggio

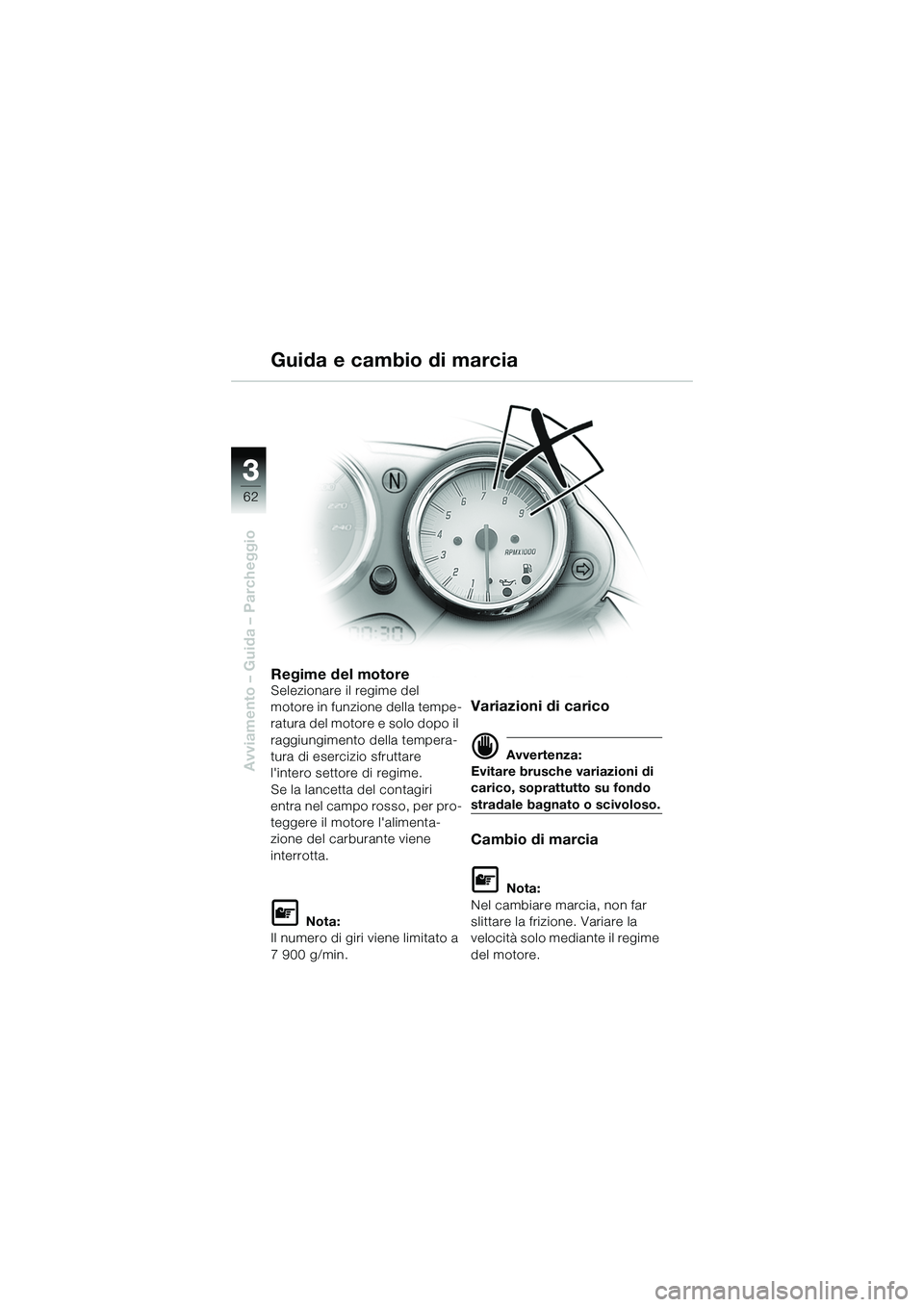

Regime del motoreSelezionare il regime del
motore in funzione della tempe-
ratura del motore e solo dopo il
raggiungimento della tempera-
tura di esercizio sfruttare
l'intero settore di regime.
Se la lancetta del contagiri
entra nel campo rosso, per pro-
teggere il motore l'alimenta-
zione del carburante viene
interrotta.
L Nota:
Il numero di giri viene limitato a
7 900 g/min.
Variazioni di carico
d Avvertenza:
Evitare brusche variazioni di
carico, soprattutto su fondo
stradale bagnato o scivoloso.
Cambio di marcia
L Nota:
Nel cambiare marcia, non far
slittare la frizione. Variare la
velocità solo mediante il regime
del motore.
Guida e cambio di marcia
10r28FUNbki1.book Seite 62 Donnerstag, 26. Januar 2006 9:43 09

33
63

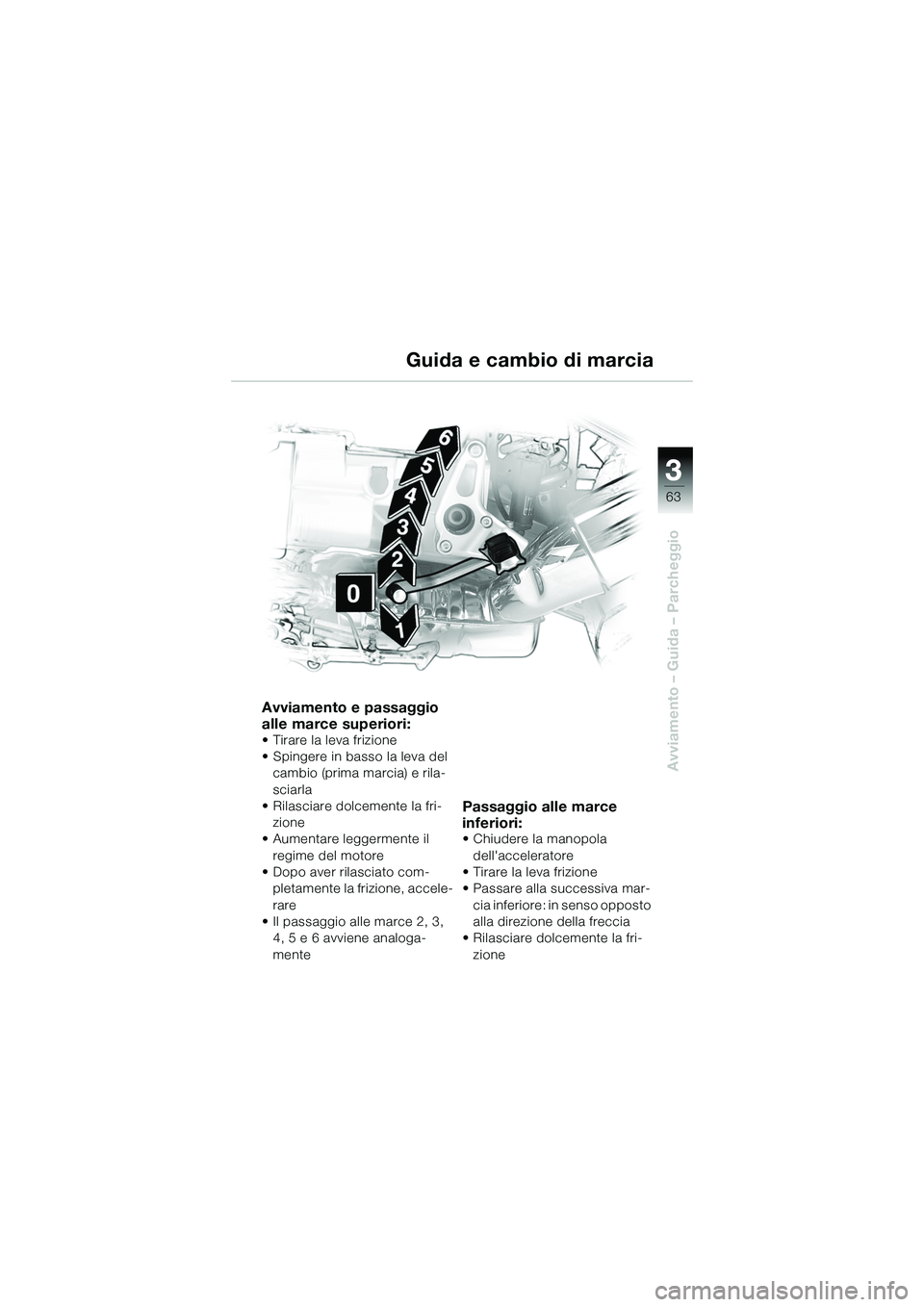

Avviamento – Guida – Parcheggio
Avviamento e passaggio
alle marce superiori:
• Tirare la leva frizione
• Spingere in basso la leva del cambio (prima marcia) e rila-
sciarla
• Rilasciare dolcemente la fri- zione
• Aumentare leggermente il
regime del motore
• Dopo aver rilasciato com- pletamente la frizione, accele-
rare
• Il passaggio alle marce 2, 3, 4, 5 e 6 avviene analoga-
mente
Passaggio alle marce
inferiori:
• Chiudere la manopola
dell'acceleratore
• Tirare la leva frizione
• Passare alla successiva mar- cia inferiore: in senso opposto
alla direzione della freccia
• Rilasciare dolcemente la fri-
zione
Guida e cambio di marcia
10r28FUNbki1.book Seite 63 Donnerstag, 26. Januar 2006 9:43 09

33
64
Avviamento – Guida – Parcheggio
Impianto freni - generalità

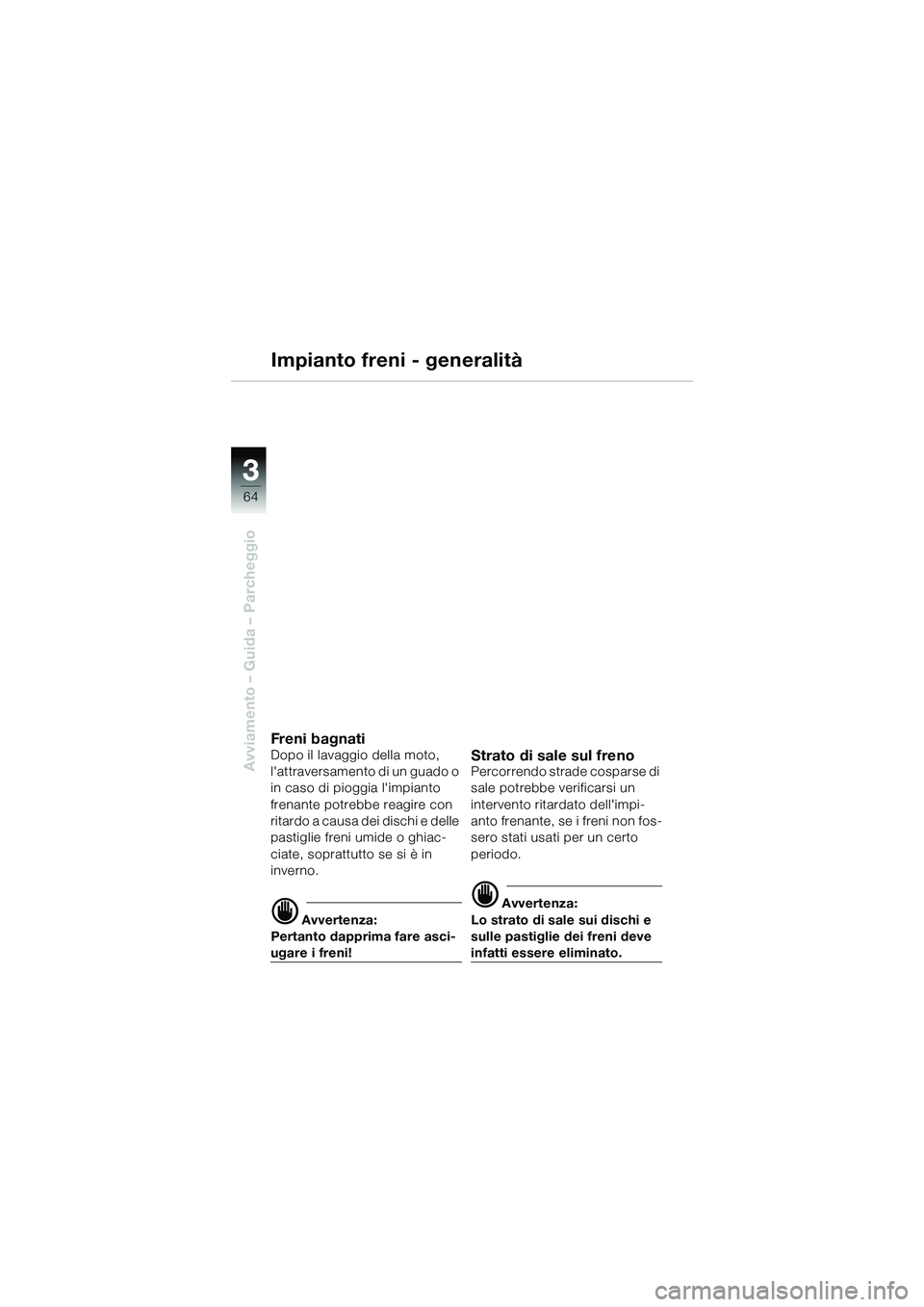

Freni bagnatiDopo il lavaggio della moto,
l'attraversamento di un guado o
in caso di pioggia l'impianto
frenante potrebbe reagire con
ritardo a causa dei dischi e delle
pastiglie freni umide o ghiac-
ciate, soprattutto se si è in
inverno.
d Avvertenza:
Pertanto dapprima fare asci-
ugare i freni!
Strato di sale sul frenoPercorrendo strade cosparse di
sale potrebbe verificarsi un
intervento ritardato dell'impi-
anto frenante, se i freni non fos-
sero stati usati per un certo
periodo.
d Avvertenza:
Lo strato di sale sui dischi e
sulle pastiglie dei freni deve
infatti essere eliminato.
10r28FUNbki1.book Seite 64 Donnerstag, 26. Januar 2006 9:43 09

33
65
Avviamento – Guida – Parcheggio
Impianto freni - generalità

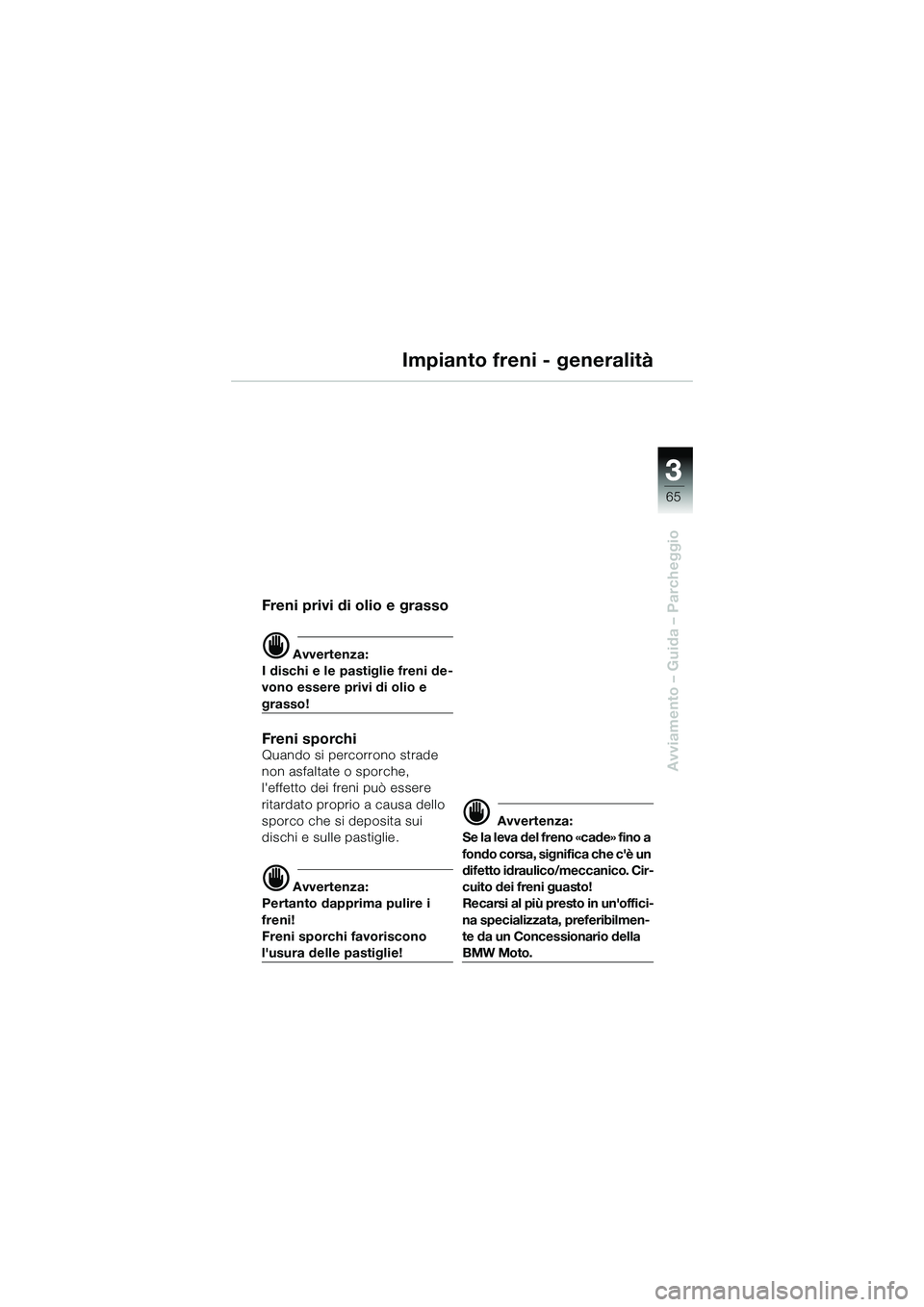

Freni privi di olio e grasso
d Avvertenza:
I dischi e le pastiglie freni de-
vono essere privi di olio e
grasso!
Freni sporchiQuando si percorrono strade
non asfaltate o sporche,
l'effetto dei freni può essere
ritardato proprio a causa dello
sporco che si deposita sui
dischi e sulle pastiglie.
d Avvertenza:
Pertanto dapprima pulire i
freni!
Freni sporchi favoriscono
l'usura delle pastiglie!
d Avvertenza:
Se la leva del freno «cade» fino a
fondo corsa, significa che c'è un
difetto idraulico/meccanico. Cir-
cuito dei freni guasto!
Recarsi al più presto in un'offici-
na specializzata, preferibilmen-
te da un Concessionario della
BMW Moto.
10r28FUNbki1.book Seite 65 Donnerstag, 26. Januar 2006 9:43 09

33
66
Avviamento – Guida – Parcheggio
Impianto freni - con BMW Integral ABSES

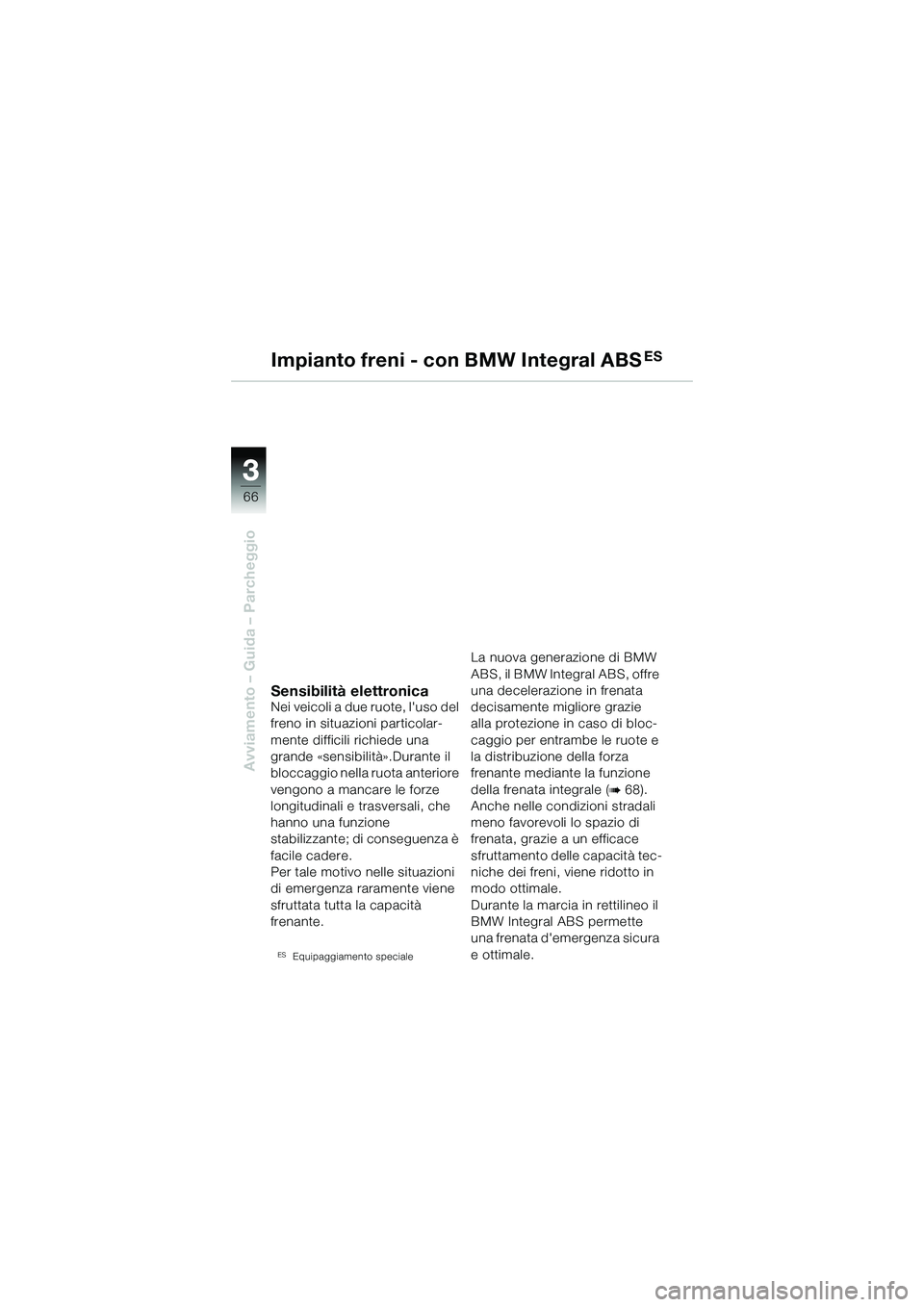

Sensibilità elettronicaNei veicoli a due ruote, l'uso del
freno in situazioni particolar-
mente difficili richiede una
grande «sensibilità».Durante il
bloccaggio nella ruota anteriore
vengono a mancare le forze
longitudinali e trasversali, che
hanno una funzione
stabilizzante; di conseguenza è
facile cadere.
Per tale motivo nelle situazioni
di emergenza raramente viene
sfruttata tutta la capacità
frenante.
ESEquipaggiamento speciale
La nuova generazione di BMW
ABS, il BMW Integral ABS, offre
una decelerazione in frenata
decisamente migliore grazie
alla protezione in caso di bloc-
caggio per entrambe le ruote e
la distribuzione della forza
frenante mediante la funzione
della frenata integrale (
b 68).
Anche nelle condizioni stradali
meno favorevoli lo spazio di
frenata, grazie a un efficace
sfruttamento delle capacità tec-
niche dei freni, viene ridotto in
modo ottimale.
Durante la marcia in rettilineo il
BMW Integral ABS permette
una frenata d'em ergenza sicura
e ottimale.
10r28FUNbki1.book Seite 66 Donnerstag, 26. Januar 2006 9:43 09

33
67

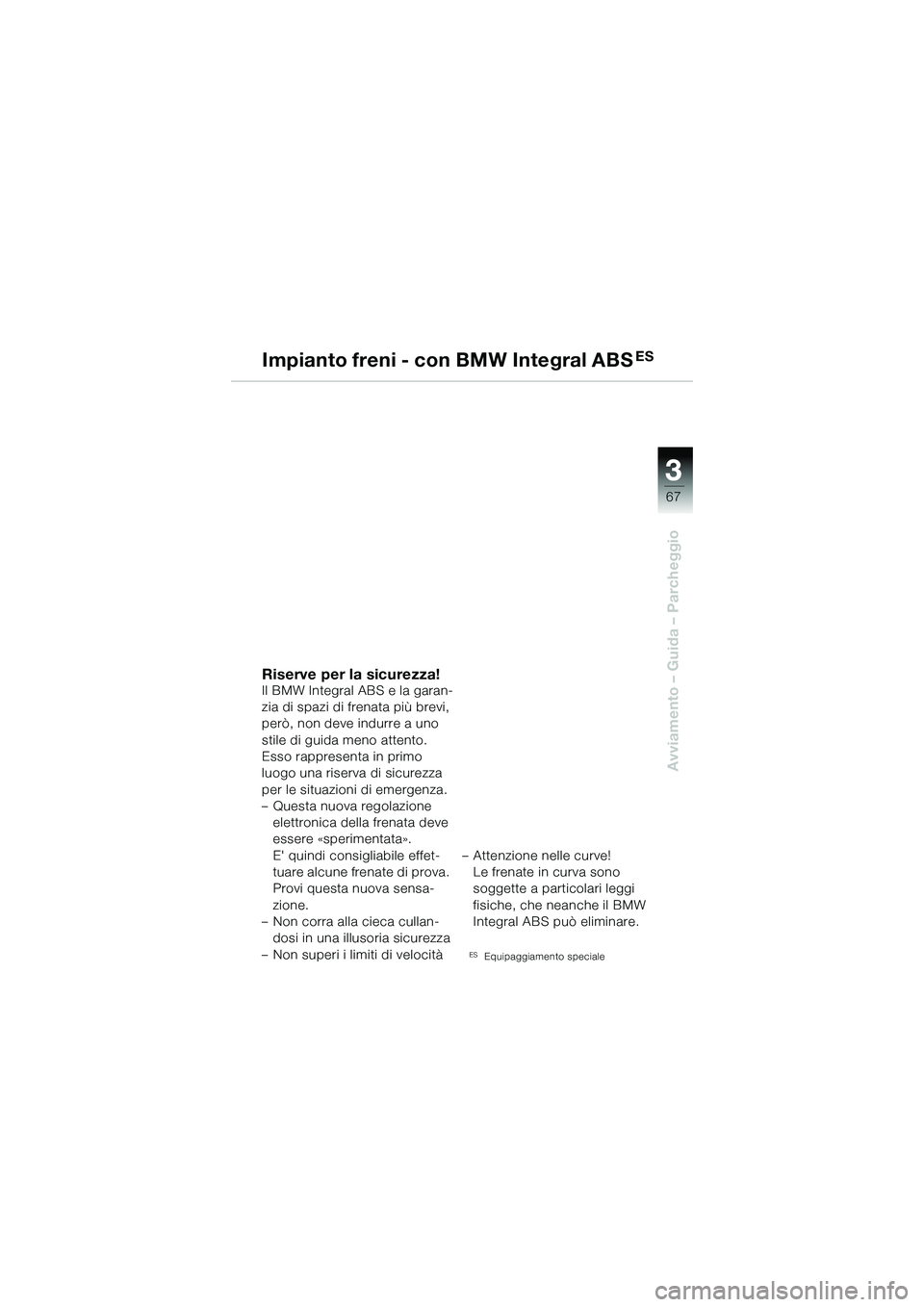

Avviamento – Guida – Parcheggio
Impianto freni - con BMW Integral ABSES
Riserve per la sicurezza!Il BMW Integral ABS e la garan-
zia di spazi di frenata più brevi,
però, non deve indurre a uno
stile di guida meno attento.
Esso rappresenta in primo
luogo una riserva di sicurezza
per le situazioni di emergenza.
– Questa nuova regolazione
elettronica della frenata deve
essere «sperimentata».
E' quindi consigliabile effet-
tuare alcune frenate di prova.
Provi questa nuova sensa-
zione.
– Non corra alla cieca cullan- dosi in una illusoria sicurezza
– Non superi i limiti di velocità – Attenzione nelle curve!
Le frenate in curva sono
soggette a particolari leggi
fisiche, che neanche il BMW
Integral ABS può eliminare.
ESEquipaggiamento speciale
10r28FUNbki1.book Seite 67 Donnerstag, 26. Januar 2006 9:43 09

33
68
Avviamento – Guida – Parcheggio
Impianto freni - con BMW Integral ABSES

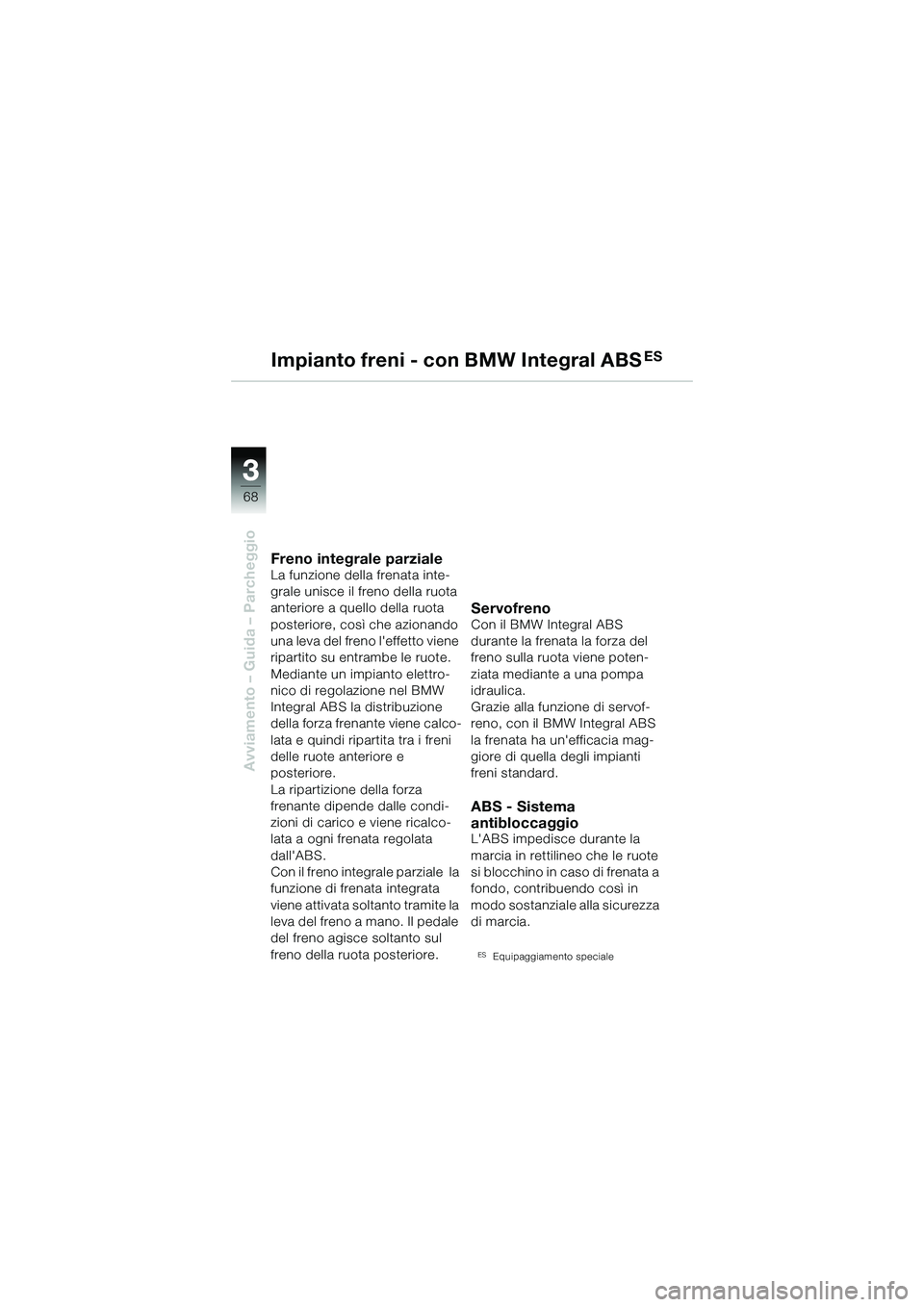

Freno integrale parzialeLa funzione della frenata inte-
grale unisce il freno della ruota
anteriore a quello della ruota
posteriore, così che azionando
una leva del freno l'effetto viene
ripartito su entrambe le ruote.
Mediante un impianto elettro-
nico di regolazione nel BMW
Integral ABS la distribuzione
della forza frenante viene calco-
lata e quindi ripartita tra i freni
delle ruote anteriore e
posteriore.
La ripartizione della forza
frenante dipende dalle condi-
zioni di carico e viene ricalco-
lata a ogni frenata regolata
dall'ABS.
Con il freno integrale parziale la
funzione di frenata integrata
viene attivata soltanto tramite la
leva del freno a mano. Il pedale
del freno agisce soltanto sul
freno della ruota posteriore.
ServofrenoCon il BMW Integral ABS
durante la frenata la forza del
freno sulla ruota viene poten-
ziata mediante a una pompa
idraulica.
Grazie alla funzione di servof-
reno, con il BMW Integral ABS
la frenata ha un'efficacia mag-
giore di quella degli impianti
freni standard.
ABS - Sistema
antibloccaggio
L'ABS impedisce durante la
marcia in rettilineo che le ruote
si blocchino in caso di frenata a
fondo, contribuendo così in
modo sostanziale alla sicurezza
di marcia.
ESEquipaggiamento speciale
10r28FUNbki1.book Seite 68 Donnerstag, 26. Januar 2006 9:43 09
