BMW MOTORRAD R 1150 RS 2002 Libretto di uso e manutenzione (in Italian)

3

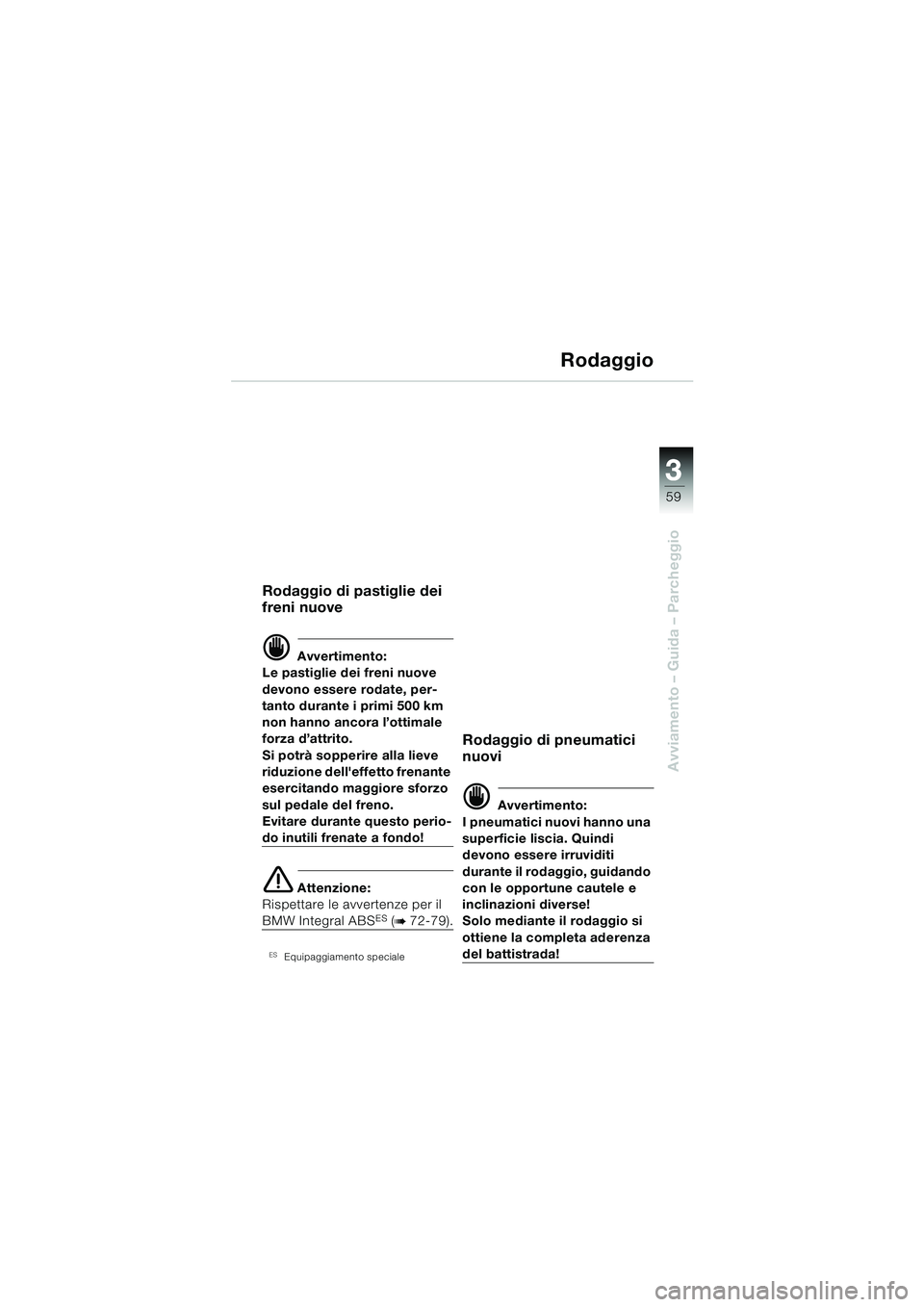

59
3
Avviamento – Guida – Parcheggio
Rodaggio
Rodaggio di pastiglie dei
freni nuove
d Avvertimento:
Le pastiglie dei freni nuove
devono essere rodate, per-
tanto durante i primi 500 km
non hanno ancora l’ottimale
forza d’attrito.
Si potrà sopperire alla lieve
riduzione dell'effetto frenante
esercitando maggiore sforzo
sul pedale del freno.
Evitare durante questo perio-
do inutili frenate a fondo!
e Attenzione:
Rispettare le avvertenze per il
BMW Integral ABSES (b 72-79).

Equipaggiamento speciale
Rodaggio di pneumatici
nuovi
d Avvertimento:
I pneumatici nuovi hanno una
superficie liscia. Quindi
devono essere irruviditi
durante il rodaggio, guidando
con le opportune cautele e
inclinazioni diverse!
Solo mediante il rodaggio si
ottiene la completa aderenza
del battistrada!
10rsbki2.book Seite 59 Montag, 13. Januar 2003 1:48 13

33

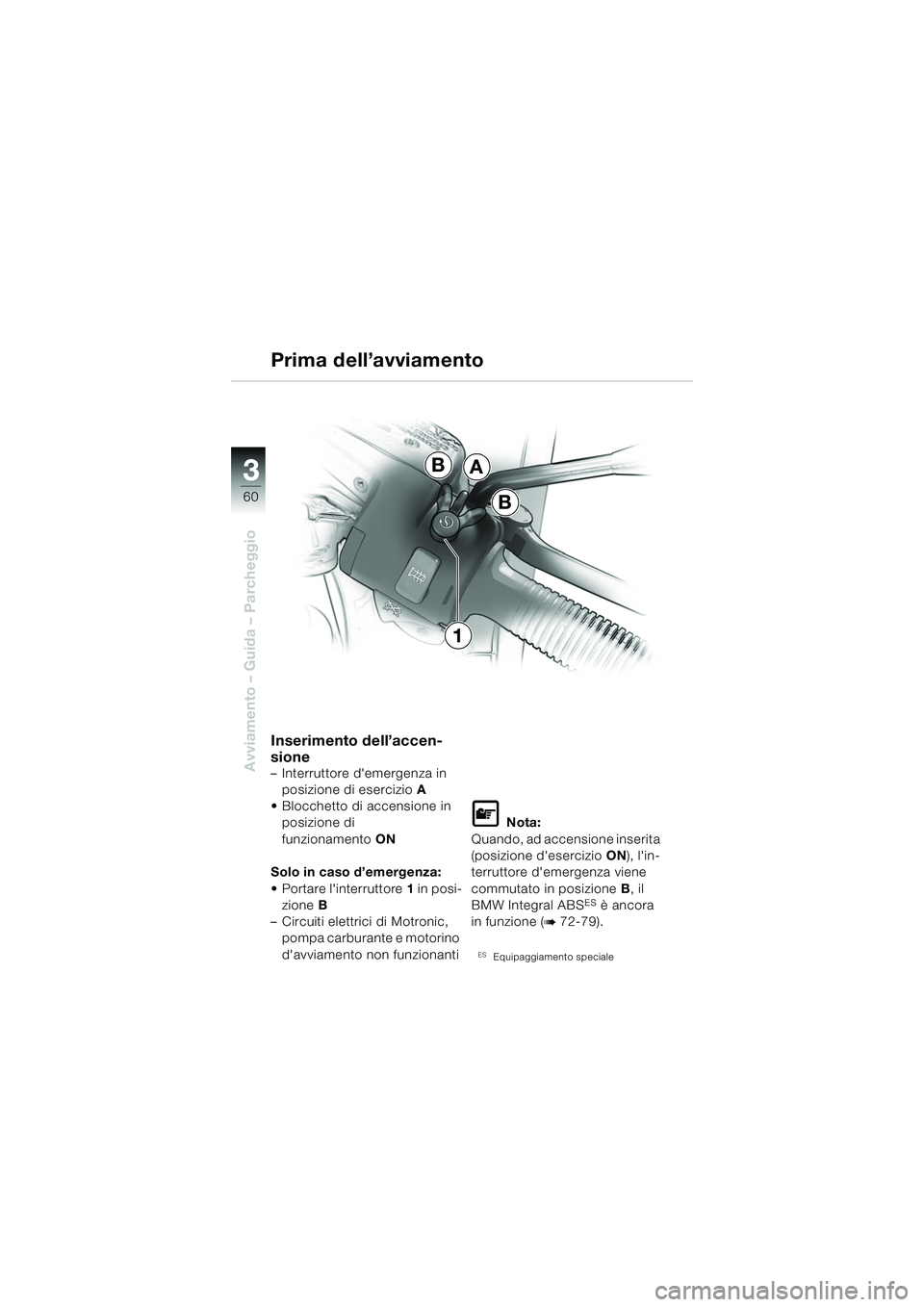

60
Avviamento – Guida – Parcheggio
A
B
B
1
Inserimento dell’accen-
sione
– Interruttore d'emergenza in posizione di esercizio A
 Blocchetto di accensione in posizione di
funzionamento ON
Solo in caso d’emergenza:
 Portare l'interruttore 1 in posi-
zione B
– Circuiti elettrici di Motronic, pompa carburante e motorino
d'avviamento non funzionanti
L Nota:
Quando, ad accensione inserita
(posizione d'esercizio ON), l'in-
terruttore d'emergenza viene
commutato in posizione B, il
BMW Integral ABS
ES è ancora
in funzione (
b 72-79).

Equipaggiamento speciale
Prima dell’avviamento
10rsbki2.book Seite 60 Montag, 13. Januar 2003 1:48 13

3

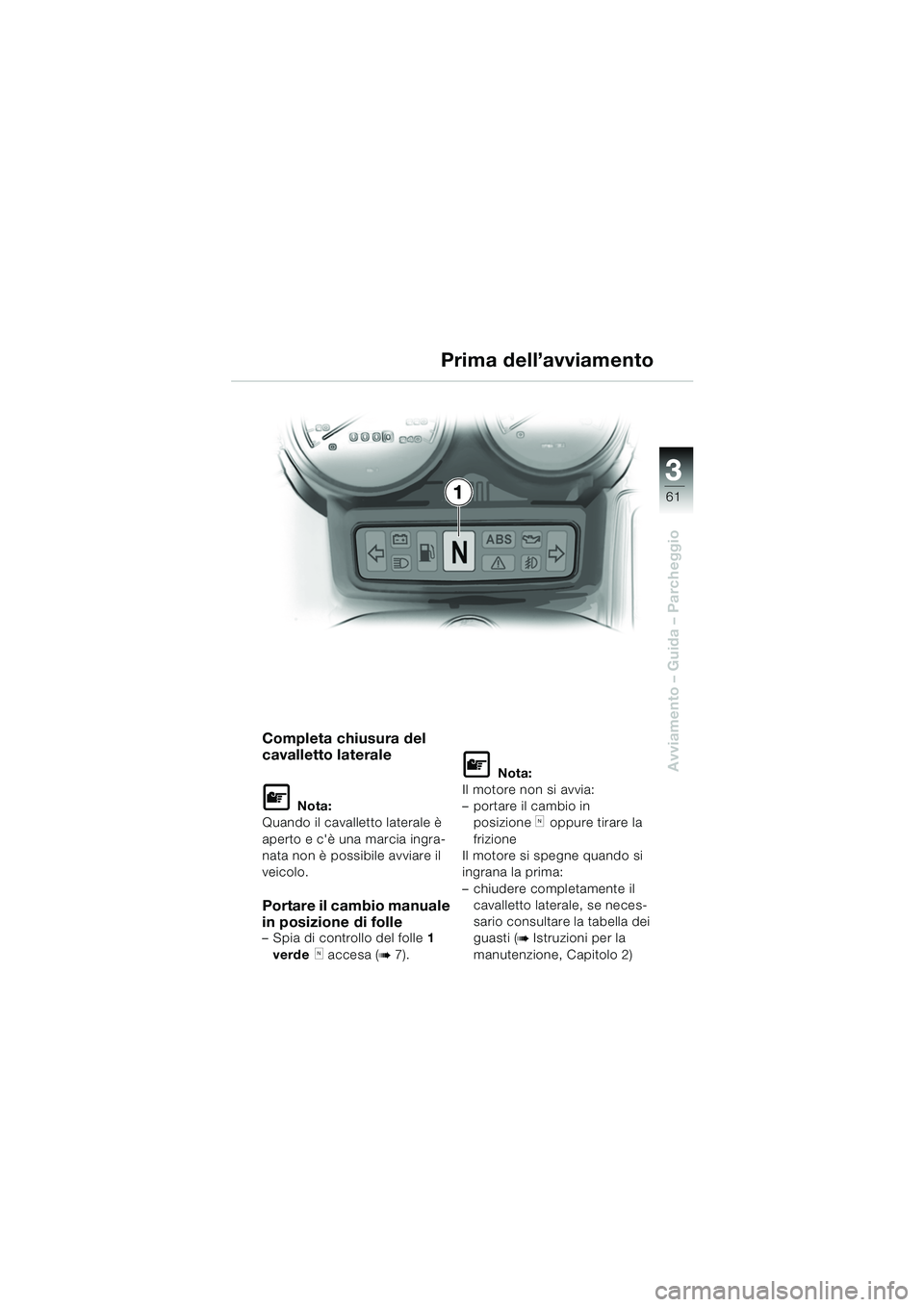

61
3
Avviamento – Guida – Parcheggio
1
Completa chiusura del
cavalletto laterale
L Nota:
Quando il cavalletto laterale è
aperto e c'è una marcia ingra-
nata non è possibile avviare il
veicolo.
Portare il cambio manuale
in posizione di folle
– Spia di controllo del folle 1
verde
k accesa (b7).
L Nota:
Il motore non si avvia:
– portare il cambio in posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– chiudere completamente il cavalletto laterale, se neces-
sario consultare la tabella dei
guasti (
b Istruzioni per la
manutenzione, Capitolo 2)
Prima dell’avviamento
10rsbki2.book Seite 61 Montag, 13. Januar 2003 1:48 13

33

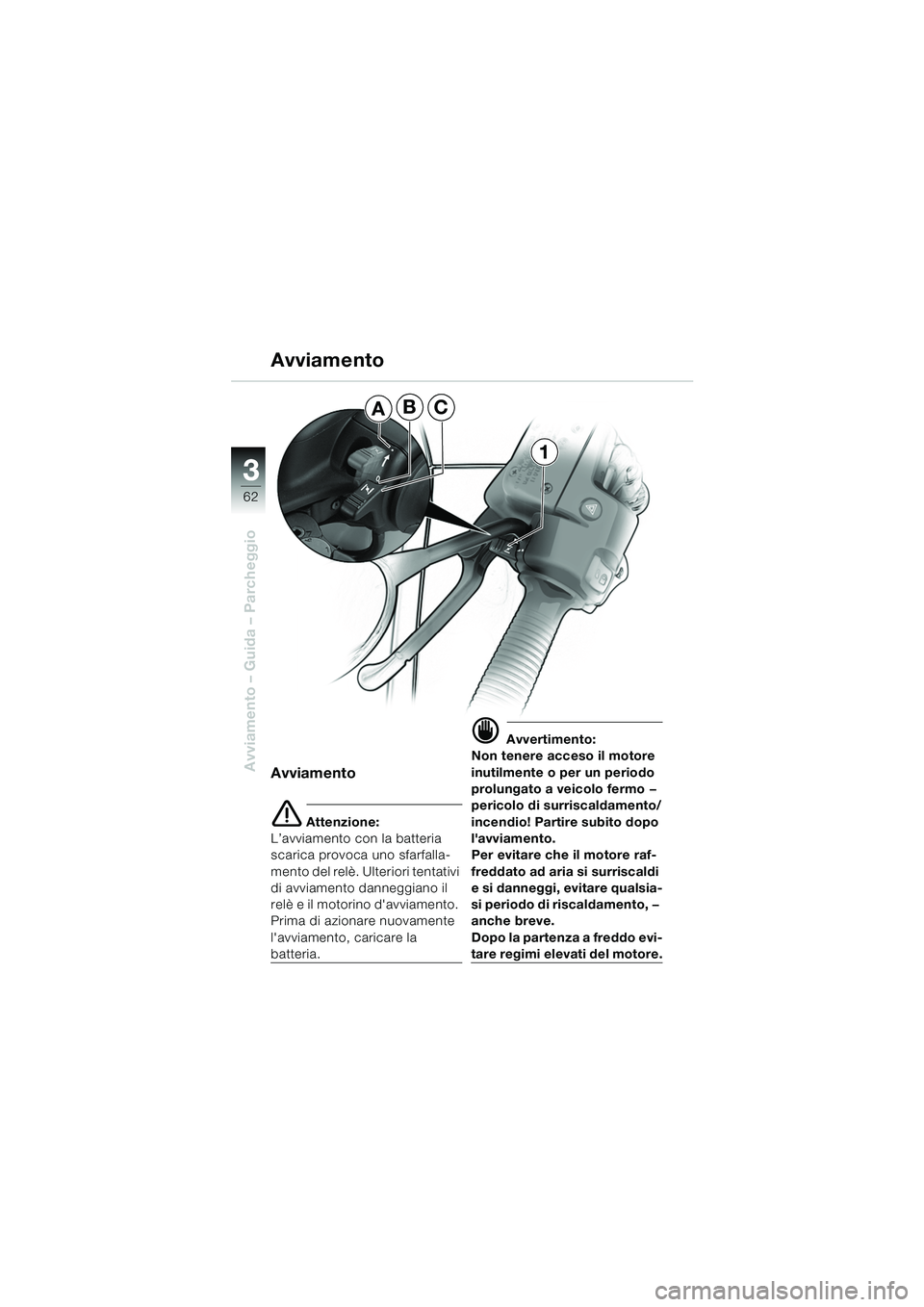

62
Avviamento – Guida – ParcheggioAvviamento
e Attenzione:
L’avviamento con la batteria
scarica provoca uno sfarfalla-
mento del relè. Ulteriori tentativi
di avviamento danneggiano il
relè e il motorino d'avviamento.
Prima di azionare nuovamente
l'avviamento, caricare la
batteria.
d Avvertimento:
Non tenere acceso il motore
inutilmente o per un periodo
prolungato a veicolo fermo —
pericolo di surriscaldamento/
incendio! Partire subito dopo
l'avviamento.
Per evitare che il motore raf-
freddato ad aria si surriscaldi
e si danneggi, evitare qualsia-
si periodo di riscaldamento, —
anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
Avviamento
ABC
1
10rsbki2.book Seite 62 Montag, 13. Januar 2003 1:48 13

3

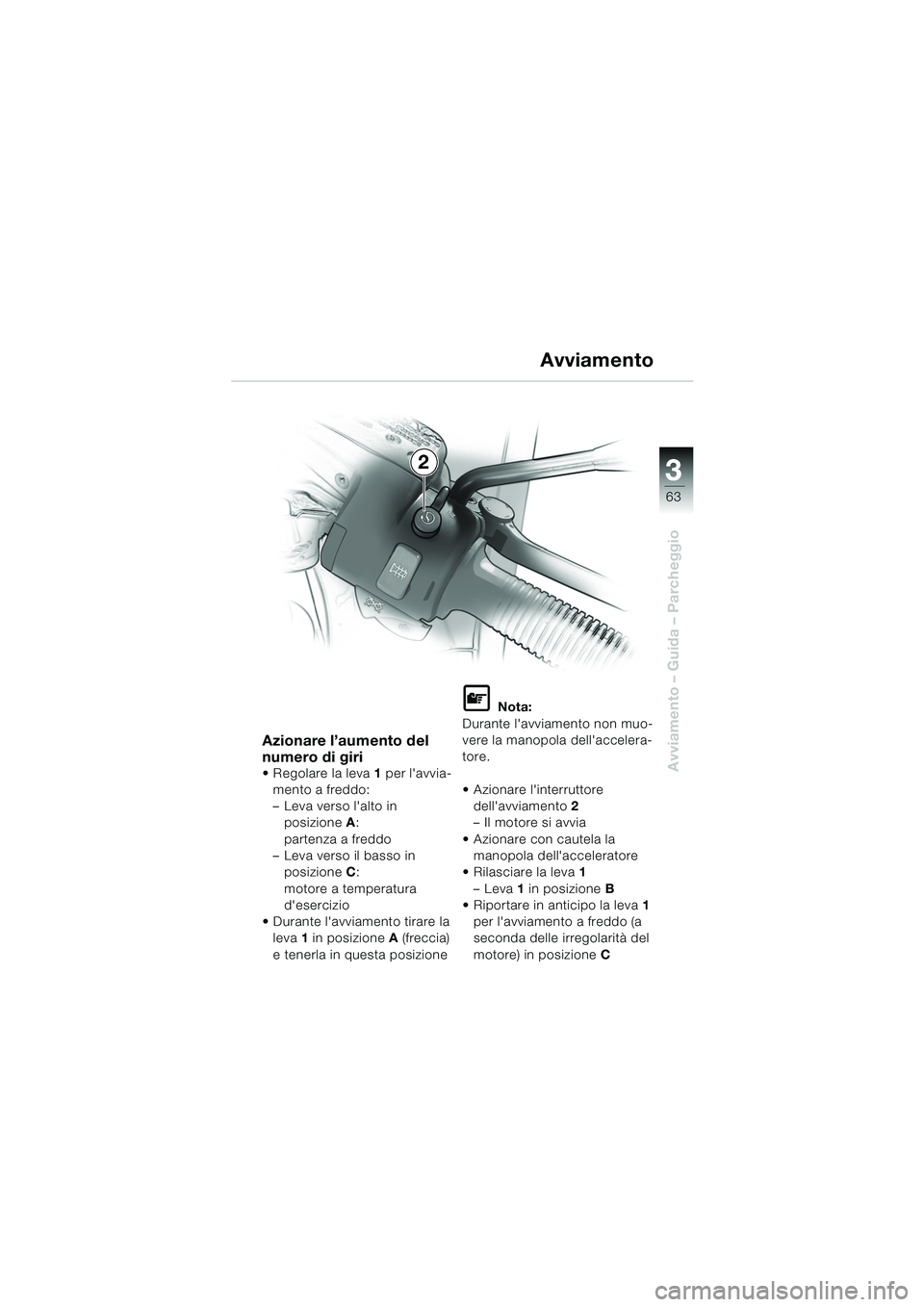

63
3
Avviamento – Guida – Parcheggio
2
Azionare l’aumento del
numero di giri
 Regolare la leva1 per l'avvia-
mento a freddo:
– Leva verso l'alto in posizione A:
partenza a freddo
– Leva verso il basso in posizione C:
motore a temperatura
d'esercizio
 Durante l'avviamento tirare la leva 1 in posizione A (freccia)
e tenerla in questa posizione
L Nota:
Durante l'avviamento non muo-
vere la manopola dell'accelera-
tore.
 Azionare l'interruttore dell'avviamento 2
–Il motore si avvia
 Azionare con cautela la manopola dell'acceleratore
 Rilasciare la leva 1
–Leva 1 in posizione B
 Riportare in anticipo la leva 1
per l'avviamento a freddo (a
seconda delle irregolarità del
motore) in posizione C
Avviamento
10rsbki2.book Seite 63 Montag, 13. Januar 2003 1:48 13

33

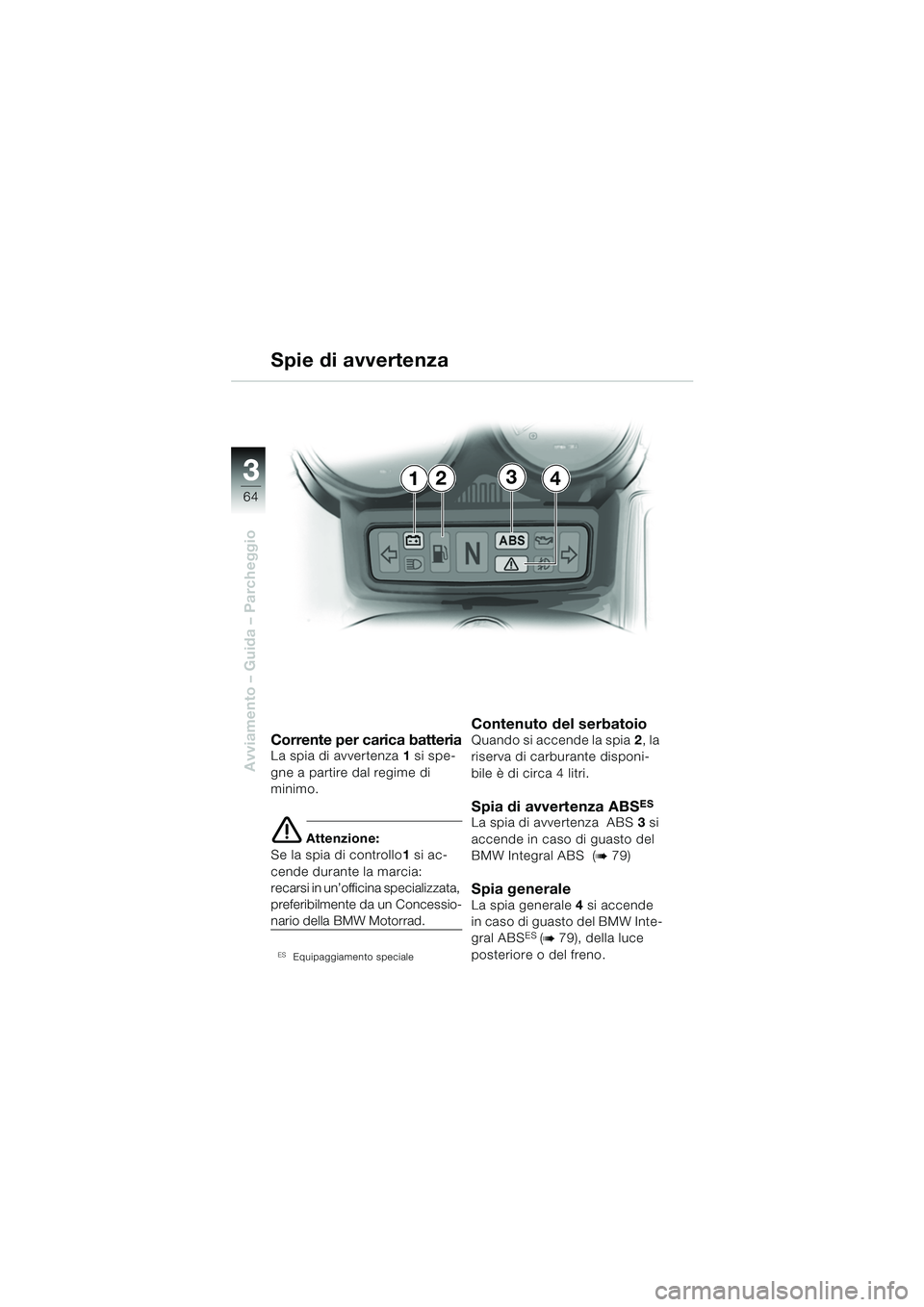

64
Avviamento – Guida – Parcheggio
1234
Corrente per carica batteriaLa spia di avvertenza1 si spe-
gne a partire dal regime di
minimo.
e Attenzione:
Se la spia di controllo 1 si ac-
cende durante la marcia:
recarsi in un’officina specializzata,
preferibilmente da un Concessio-
nario della BMW Motorrad.

Equipaggiamento speciale
Contenuto del serbatoioQuando si accende la spia 2, la
riserva di carburante disponi-
bile è di circa 4 litri.
Spia di avvertenza ABSES
La spia di avvertenza ABS 3 si
accende in caso di guasto del
BMW Integral ABS (
b79)
Spia generale La spia generale 4 si accende
in caso di guasto del BMW Inte-
gral ABS
ES (b79), della luce
posteriore o del freno.
Spie di avvertenza
10rsbki2.book Seite 64 Montag, 13. Januar 2003 1:48 13

3
65
3
Avviamento – Guida – Parcheggio
5
Pressione olio motoreLa spia di avvertenza5 si spegne
a partire dal regime di minimo.
e Attenzione:
Se la spia di avvertenza 5 si
accende durante la marcia, ese-
guire immediatamente, tenendo
conto della situazione del traf-
fico, le seguenti operazioni:
 disinnestare la frizione
 disinserire l'accensione con
l'interruttore d'emergenza
 arrestare il veicolo
 controllare il livello dell'olio
(b22)
e Attenzione:
Se la spia di avvertenza della
pressione dell'olio motore si
accende, nonostante il livello
dell'olio sia corretto, consultare
immediatamente un'officina
specializzata, preferibilmente un
Concessionario della BMW Moto!
Spie di avvertenza
10rsbki2.book Seite 65 Montag, 13. Januar 2003 1:48 13

33

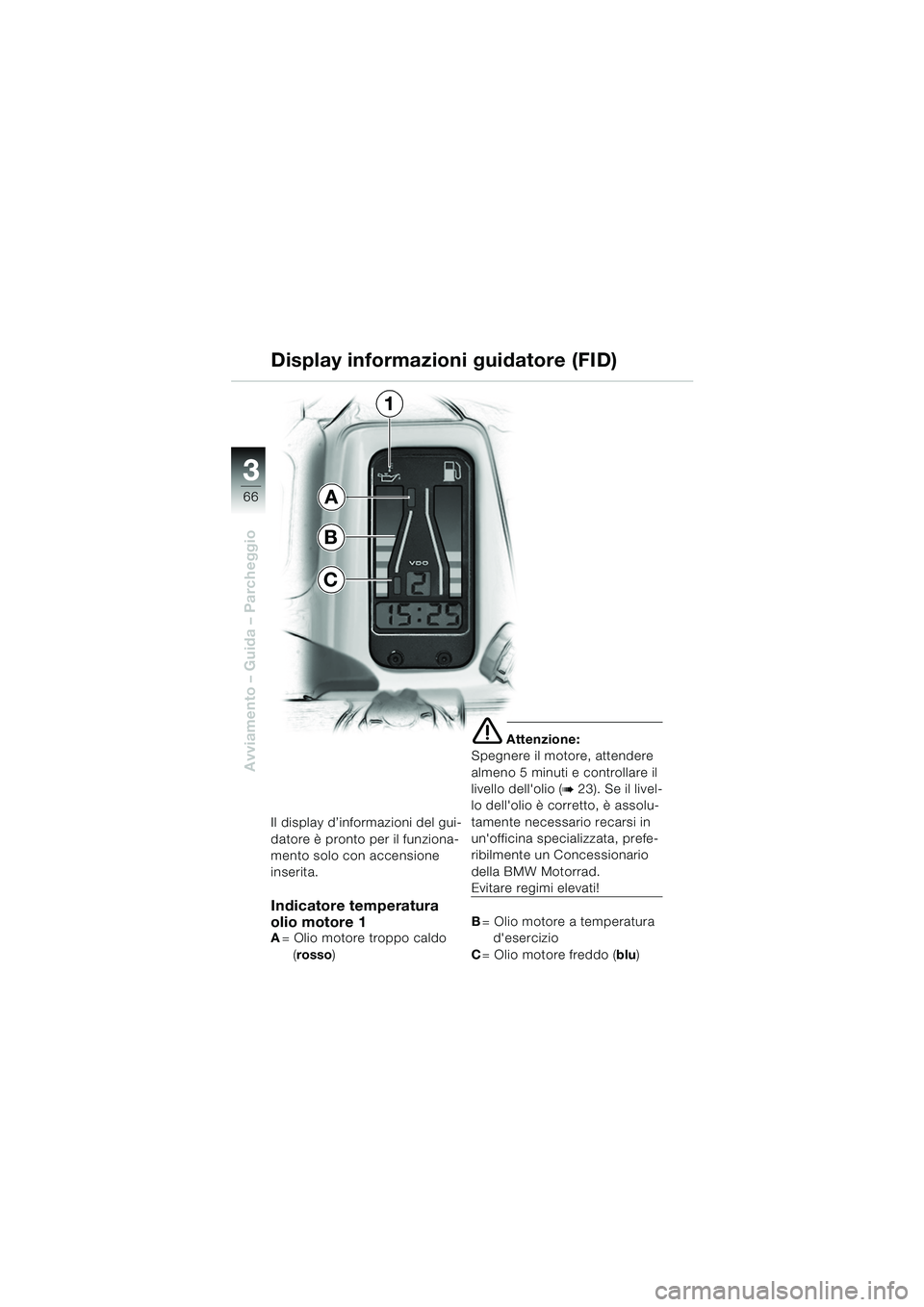

66
Avviamento – Guida – Parcheggio
Il display d’informazioni del gui-
datore è pronto per il funziona-
mento solo con accensione
inserita.
Indicatore temperatura
olio motore 1
A= Olio motore troppo caldo
(rosso)
e Attenzione:
Spegnere il motore, attendere
almeno 5 minuti e controllare il
livello dell'olio (
b23). Se il livel-
lo dell'olio è corretto, è assolu-
tamente necessario recarsi in
un'officina specializzata, prefe-
ribilmente un Concessionario
della BMW Motorrad.
Evitare regimi elevati!
B = Olio motore a temperatura
d'esercizio
C = Olio motore freddo ( blu)
Display informazioni guidatore (FID)
1
A
B
C
10rsbki2.book Seite 66 Montag, 13. Januar 2003 1:48 13

3

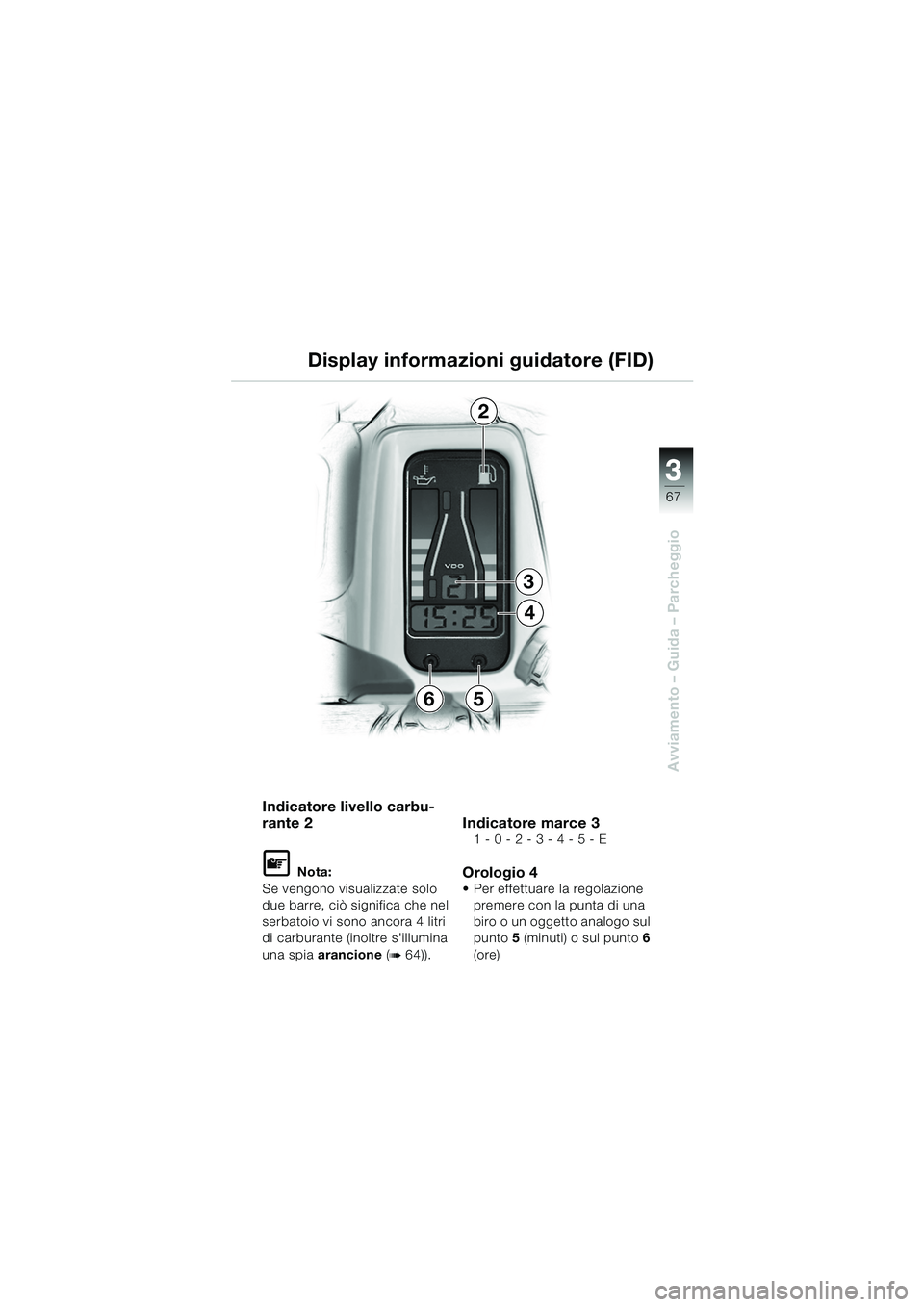

67
3
Avviamento – Guida – Parcheggio
Indicatore livello carbu-
rante 2
L Nota:
Se vengono visualizzate solo
due barre, ciò significa che nel
serbatoio vi sono ancora 4 litri
di carburante (inoltre s'illumina
una spia arancione (
b64)).
Indicatore marce 31 - 0 - 2 - 3 - 4 - 5 - E
Orologio 4 Per effettuare la regolazione
premere con la punta di una
biro o un oggetto analogo sul
punto 5 (minuti) o sul punto 6
(ore)
Display informazioni guidatore (FID)
2
3
4
65
10rsbki2.book Seite 67 Montag, 13. Januar 2003 1:48 13

33

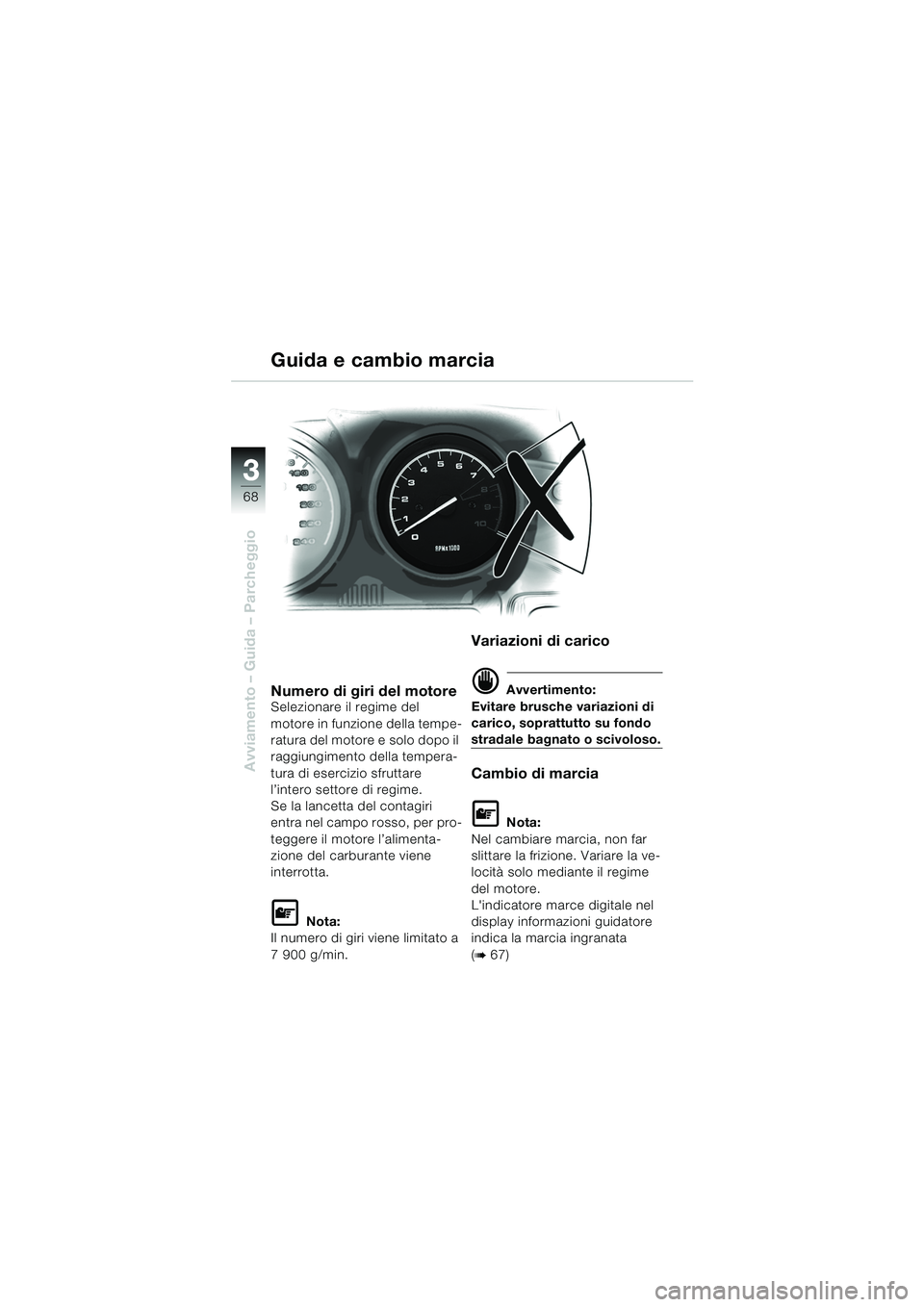

68
Avviamento – Guida – Parcheggio
Numero di giri del motoreSelezionare il regime del
motore in funzione della tempe-
ratura del motore e solo dopo il
raggiungimento della tempera-
tura di esercizio sfruttare
l’intero settore di regime.
Se la lancetta del contagiri
entra nel campo rosso, per pro-
teggere il motore l’alimenta-
zione del carburante viene
interrotta.
L Nota:
Il numero di giri viene limitato a
7 900 g/min.
Variazioni di carico
d Avvertimento:
Evitare brusche variazioni di
carico, soprattutto su fondo
stradale bagnato o scivoloso.
Cambio di marcia
L Nota:
Nel cambiare marcia, non far
slittare la frizione. Variare la ve-
locità solo mediante il regime
del motore.
L'indicatore marce digitale nel
display informazioni guidatore
indica la marcia ingranata
(
b67)
Guida e cambio marcia
10rsbki2.book Seite 68 Montag, 13. Januar 2003 1:48 13
