d Warnung:
Vorsichtsregeln und -maß-
nahmen, die den Fahrer oder andere Personen vor Verletzun-
gen oder Lebensgefahr schüt-
zen.
e Achtung:
Besondere Hinweise und
Vorsichtsmaßnahmen, die eine
Beschädigung des Motorrades
verhindern. Nichtbeachtung
kann zum Gewährleistungsaus-
schluss führen.
L Hinweis:
Besondere Hinweise zur besse-
ren Handhabung bei Bedien-,
Kontroll- und Einstellvorgängen
sowie Pflegearbeiten.
Zu beachten!
10rsbkd2.book Seite 91 Dienstag, 19. November 2002 4:52 16
Page 3 of 96
1
Intro
i

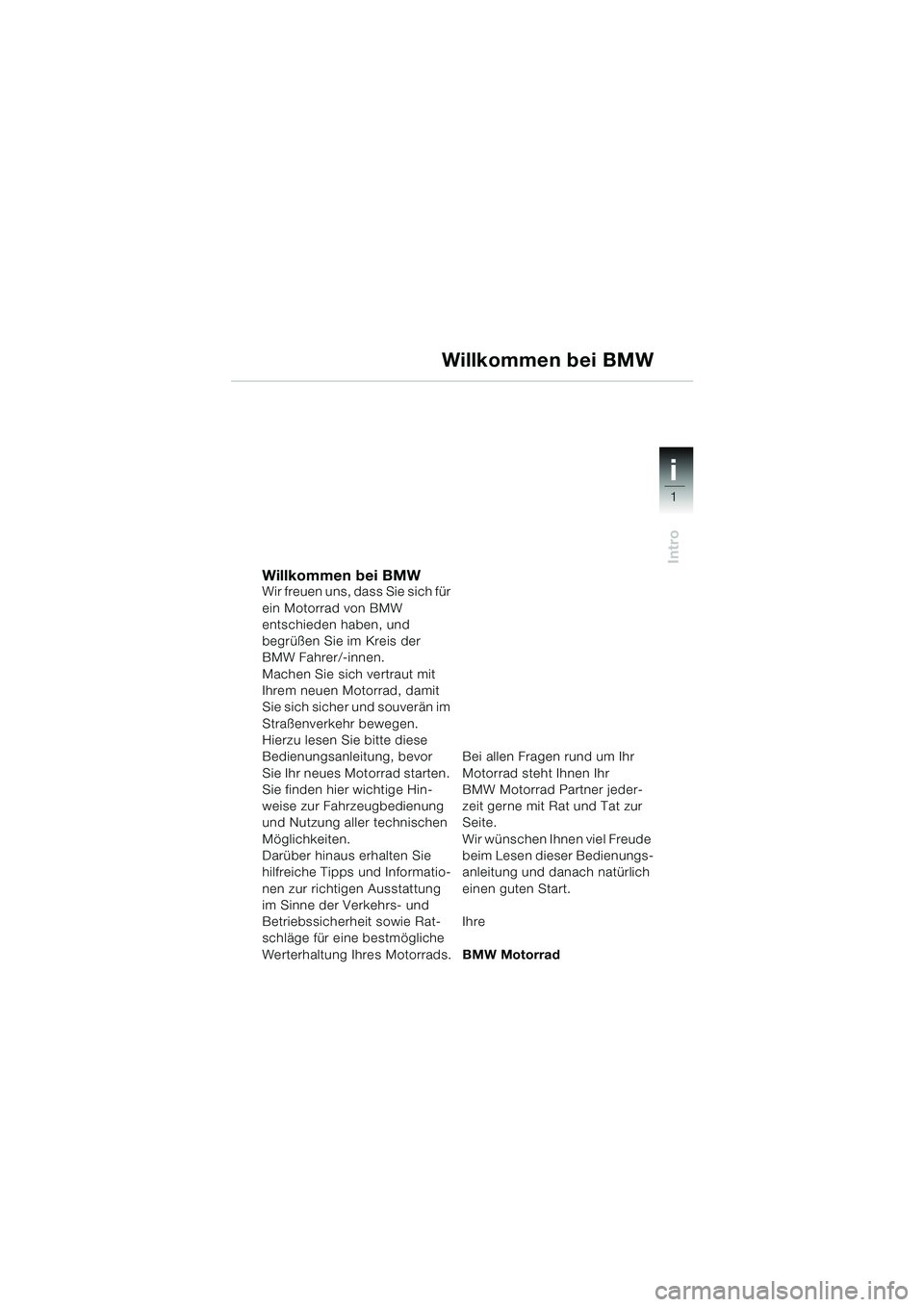

Willkommen bei BMWWir freuen uns, dass Sie sich für
ein Motorrad von BMW
entschieden haben, und
begrüßen Sie im Kreis der
BMW Fahrer/-innen.
Machen Sie sich vertraut mit
Ihrem neuen Motorrad, damit
Sie sich sicher und souverän im
Straßenverkehr bewegen.
Hierzu lesen Sie bitte diese
Bedienungsanleitung, bevor
Sie Ihr neues Motorrad starten.
Sie finden hier wichtige Hin-
weise zur Fahrzeugbedienung
und Nutzung aller technischen
Möglichkeiten.
Darüber hinaus erhalten Sie
hilfreiche Tipps und Informatio-
nen zur richtigen Ausstattung
im Sinne der Verkehrs- und
Betriebssicherheit sowie Rat-
schläge für eine bestmögliche
Werterhaltung Ihres Motorrads.Bei allen Fragen rund um Ihr
Motorrad steht Ihnen Ihr
BMW Motorrad Partner jeder-
zeit gerne mit Rat und Tat zur
Seite.
Wir wünschen Ihnen viel Freude
beim Lesen dieser Bedienungs-
anleitung und danach natürlich
einen guten Start.
Ihre
BMW Motorrad
Willkommen bei BMW
10rsbkd2.book Seite 1 Dienstag, 19. November 2002 4:52 16
Page 4 of 96
i
2
Intro

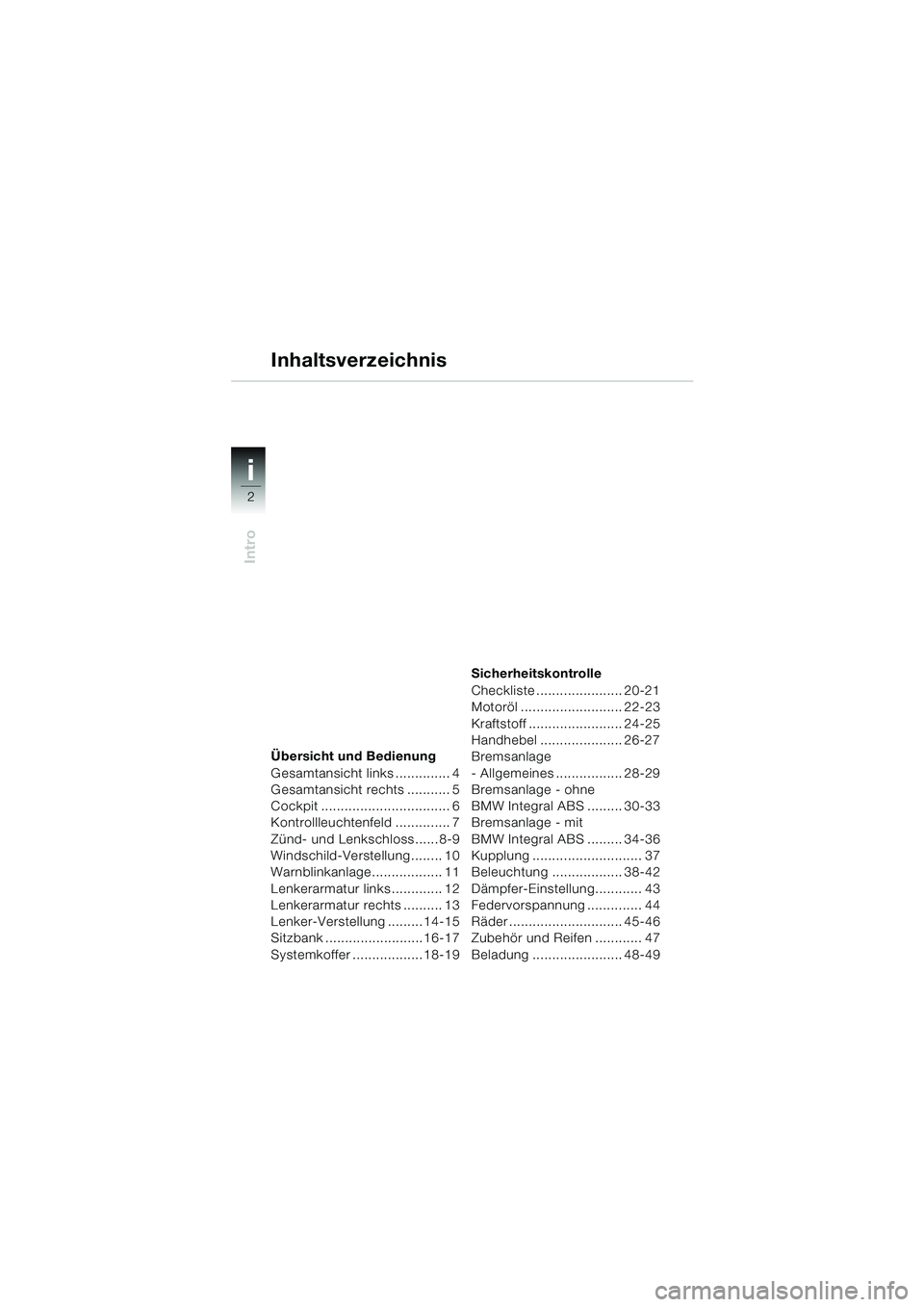

Übersicht und Bedienung
Gesamtansicht links .............. 4
Gesamtansicht rechts ........... 5
Cockpit ................................. 6
Kontrollleuchtenfeld .............. 7
Zünd- und Lenkschloss...... 8-9
Windschild-Verstellung........ 10
Warnblinkanlage.................. 11
Lenkerarmatur links ............. 12
Lenkerarmatur rechts .......... 13
Lenker-Verstellung ......... 14-15
Sitzbank .........................16-17
Systemkoffer .................. 18-19Sicherheitskontrolle
Checkliste ...................... 20-21
Motoröl .......................... 22-23
Kraftstoff ........................ 24-25
Handhebel ..................... 26-27
Bremsanlage
- Allgemeines ................. 28-29
Bremsanlage - ohne
BMW Integral ABS ......... 30-33
Bremsanlage - mit
BMW Integral ABS ......... 34-36
Kupplung ............................ 37
Beleuchtung .................. 38-42
Dämpfer-Einstellung............ 43
Federvorspannung .............. 44
Räder ............................. 45-46
Zubehör und Reifen ............ 47
Beladung ....................... 48-49
Inhaltsverzeichnis
10rsbkd2.book Seite 2 Dienstag, 19. November 2002 4:52 16
Page 5 of 96
3
i
Intro

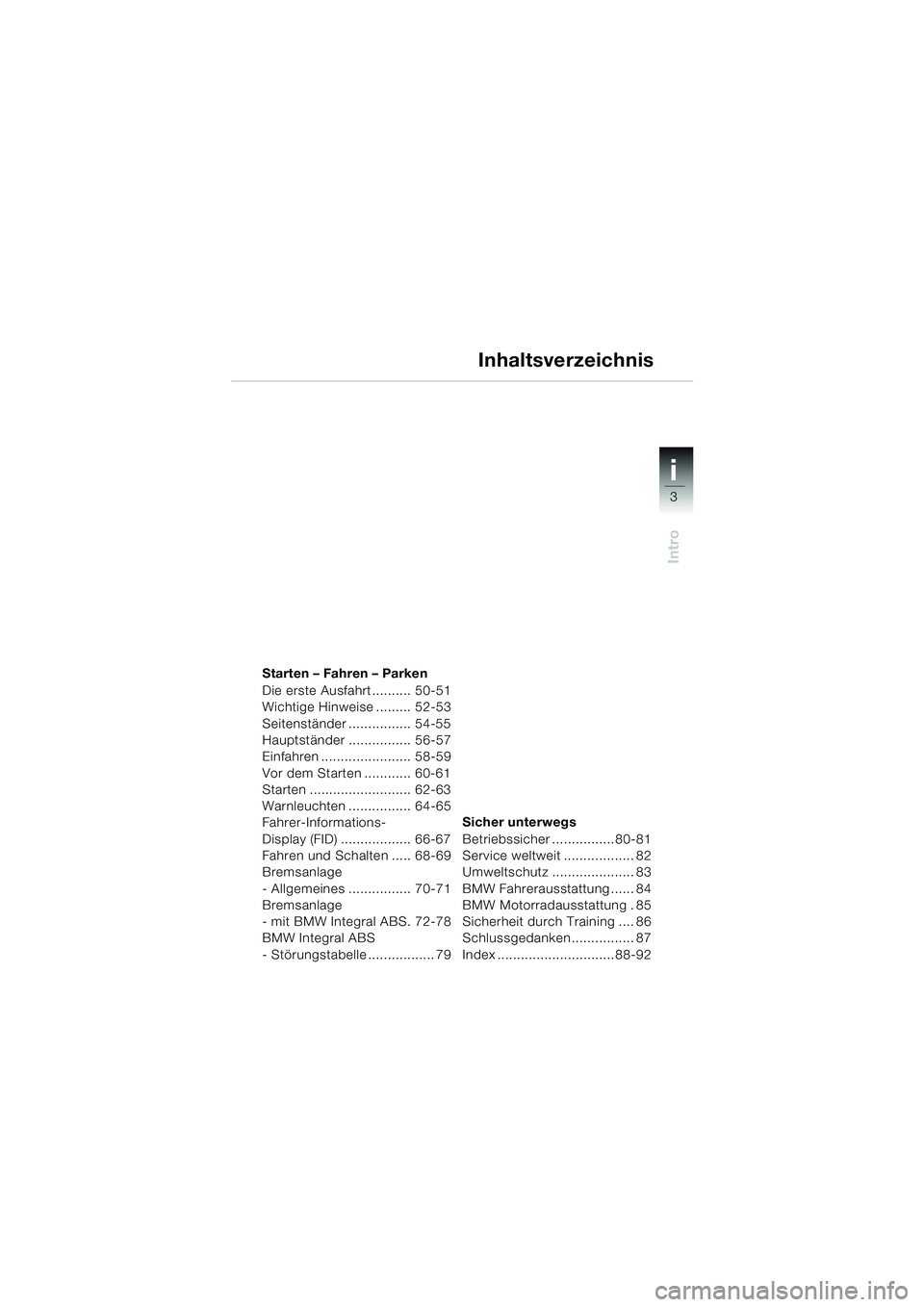

Starten – Fahren – Parken
Die erste Ausfahrt .......... 50-51
Wichtige Hinweise ......... 52-53
Seitenständer ................ 54-55
Hauptständer ................ 56-57
Einfahren ....................... 58-59
Vor dem Starten ............ 60-61
Starten .......................... 62-63
Warnleuchten ................ 64-65
Fahrer-Informations-
Display (FID) .................. 66-67
Fahren und Schalten ..... 68-69
Bremsanlage
- Allgemeines ................ 70-71
Bremsanlage
- mit BMW Integral ABS. 72-78
BMW Integral ABS
- Störungstabelle ................. 79Sicher unterwegs
Betriebssicher ................80-81
Service weltweit .................. 82
Umweltschutz ..................... 83
BMW Fahrerausstattung ...... 84
BMW Motorradausstattung . 85
Sicherheit durch Training .... 86
Schlussgedanken................ 87
Index ..............................88-92
Inhaltsverzeichnis
10rsbkd2.book Seite 3 Dienstag, 19. November 2002 4:52 16
Page 6 of 96
1
Übersicht und Bedienung
4

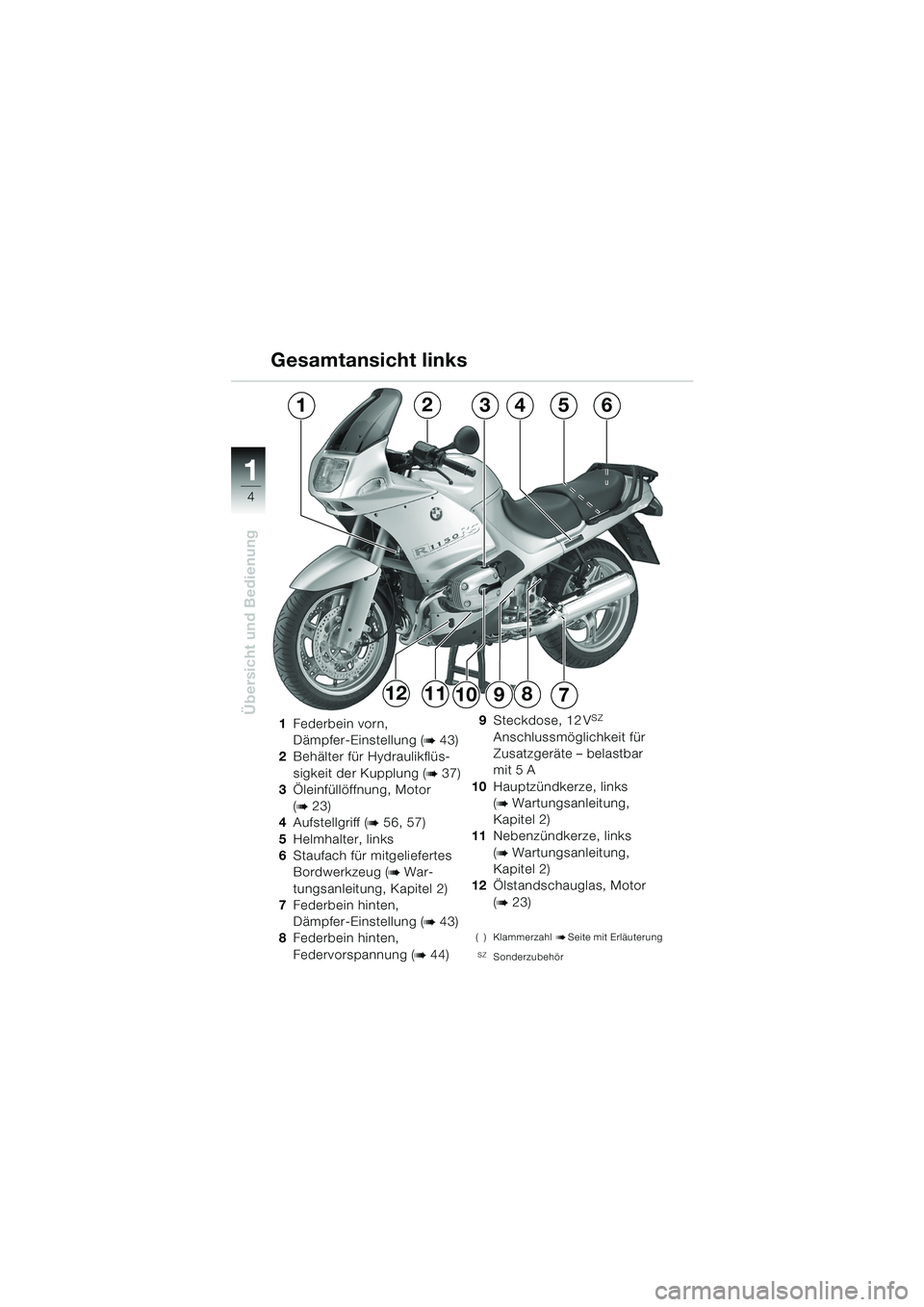

1Federbein vorn,
Dämpfer-Einstellung (
b 43)
2 Behälter für Hydraulikflüs-
sigkeit der Kupplung (
b 37)
3 Öleinfüllöffnung, Motor
(
b 23)
4 Aufstellgriff (
b 56, 57)
5 Helmhalter, links
6 Staufach für mitgeliefertes
Bordwerkzeug (
b War-
tungsanleitung, Kapitel 2)
7 Federbein hinten,
Dämpfer-Einstellung (
b 43)
8 Federbein hinten,
Federvorspannung (
b 44) 9
Steckdose, 12 V
SZ
Anschlussmöglichkeit für
Zusatzgeräte – belastbar
mit 5 A
10 Hauptzündkerze, links
(
b Wartungsanleitung,
Kapitel 2)
11 Nebenzündkerze, links
(
b Wartungsanleitung,
Kapitel 2)
12 Ölstandschauglas, Motor
(
b 23)
( ) Klammerzahl bSeite mit Erläuterung
SZSonderzubehör
Gesamtansicht links
987
124356
101112
10rsbkd2.book Seite 4 Dienstag, 19. November 2002 4:52 16
Page 7 of 96
1
Übersicht und Bedienung
5

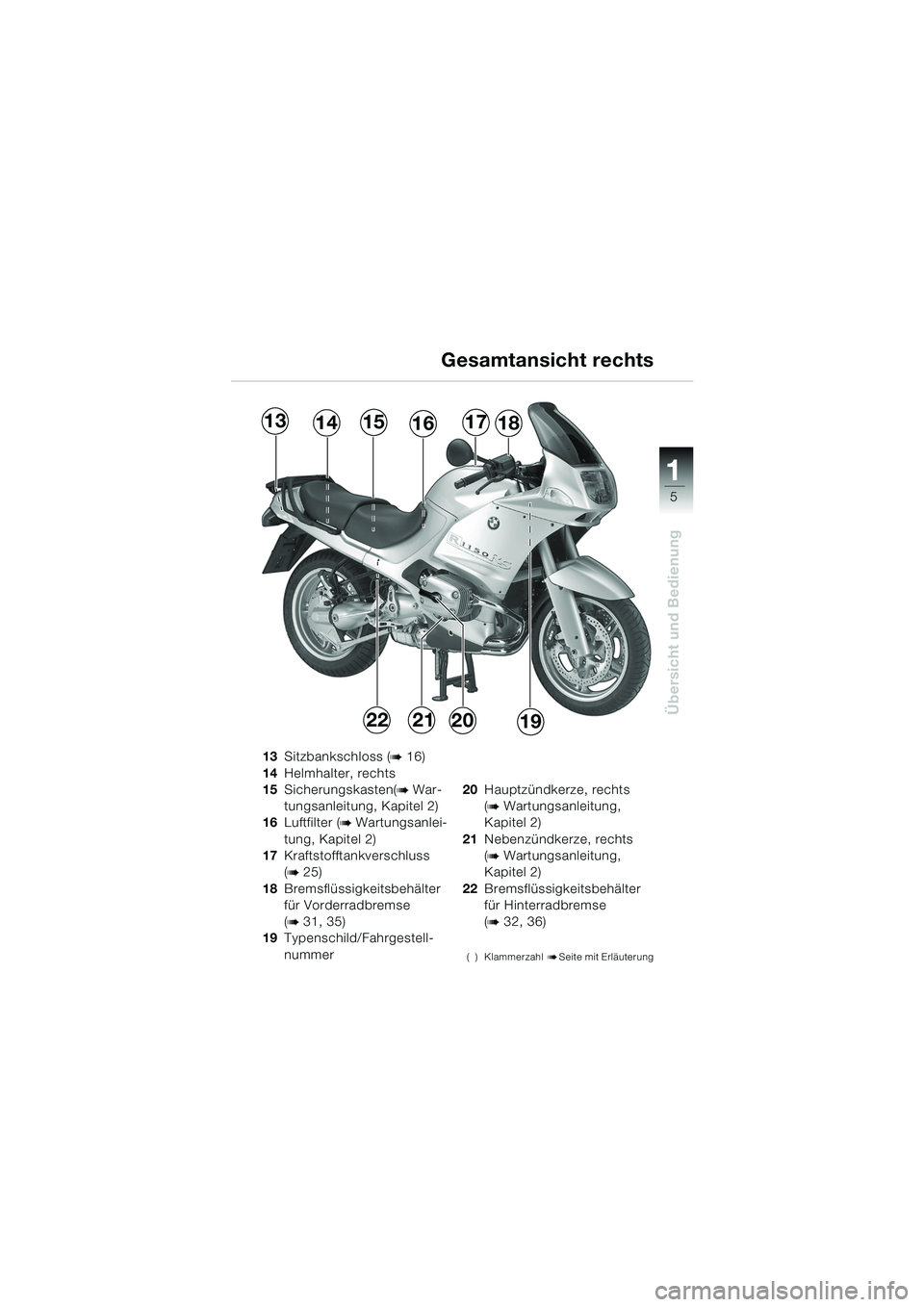

13Sitzbankschloss (b 16)
14 Helmhalter, rechts
15 Sicherungskasten(
b War-
tungsanleitung, Kapitel 2)
16 Luftfilter (
b Wartungsanlei-
tung, Kapitel 2)
17 Kraftstofftankverschluss
(
b 25)
18 Bremsflüssigkeitsbehälter
für Vorderradbremse
(
b 31, 35)
19 Typenschild/Fahrgestell-
nummer 20
Hauptzündkerze, rechts
(
b Wartungsanleitung,
Kapitel 2)
21 Nebenzündkerze, rechts
(
b Wartungsanleitung,
Kapitel 2)
22 Bremsflüssigkeitsbehälter
für Hinterradbremse
(
b 32, 36)
( ) Klammerzahl bSeite mit Erläuterung
Gesamtansicht rechts
22192021
131416151718
10rsbkd2.book Seite 5 Dienstag, 19. November 2002 4:52 16
Page 8 of 96
1
Übersicht und Bedienung
6

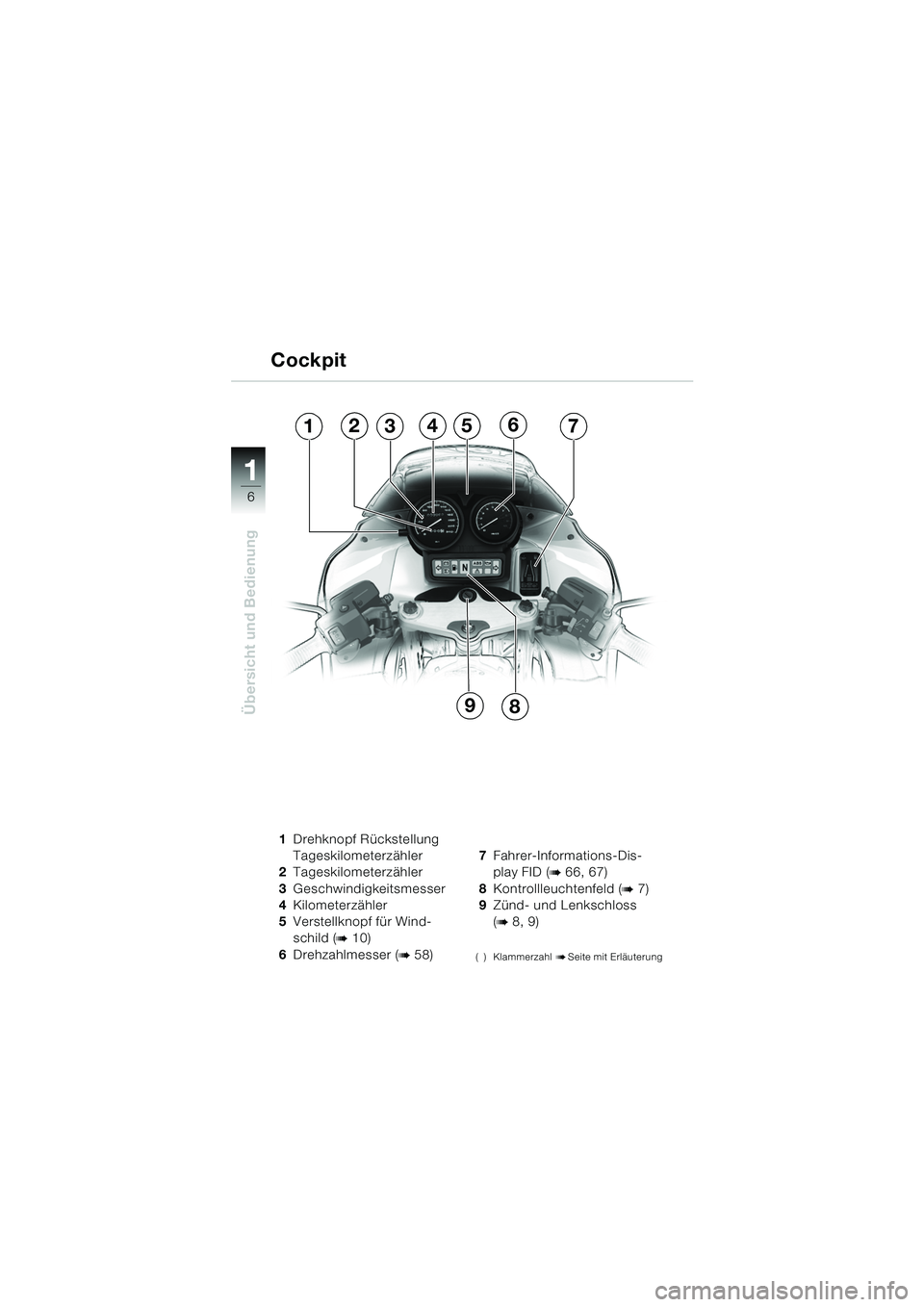

1Drehknopf Rückstellung
Tageskilometerzähler
2 Tageskilometerzähler
3 Geschwindigkeitsmesser
4 Kilometerzähler
5 Verstellknopf für Wind-
schild (
b 10)
6 Drehzahlmesser (
b 58) 7
Fahrer-Informations-Dis-
play FID (
b 66, 67)
8 Kontrollleuchtenfeld (
b 7)
9 Zünd- und Lenkschloss
(
b 8, 9)
( ) Klammerzahl bSeite mit Erläuterung
Cockpit
5216734
89
10rsbkd2.book Seite 6 Dienstag, 19. November 2002 4:52 16
Page 9 of 96
1
Übersicht und Bedienung
7

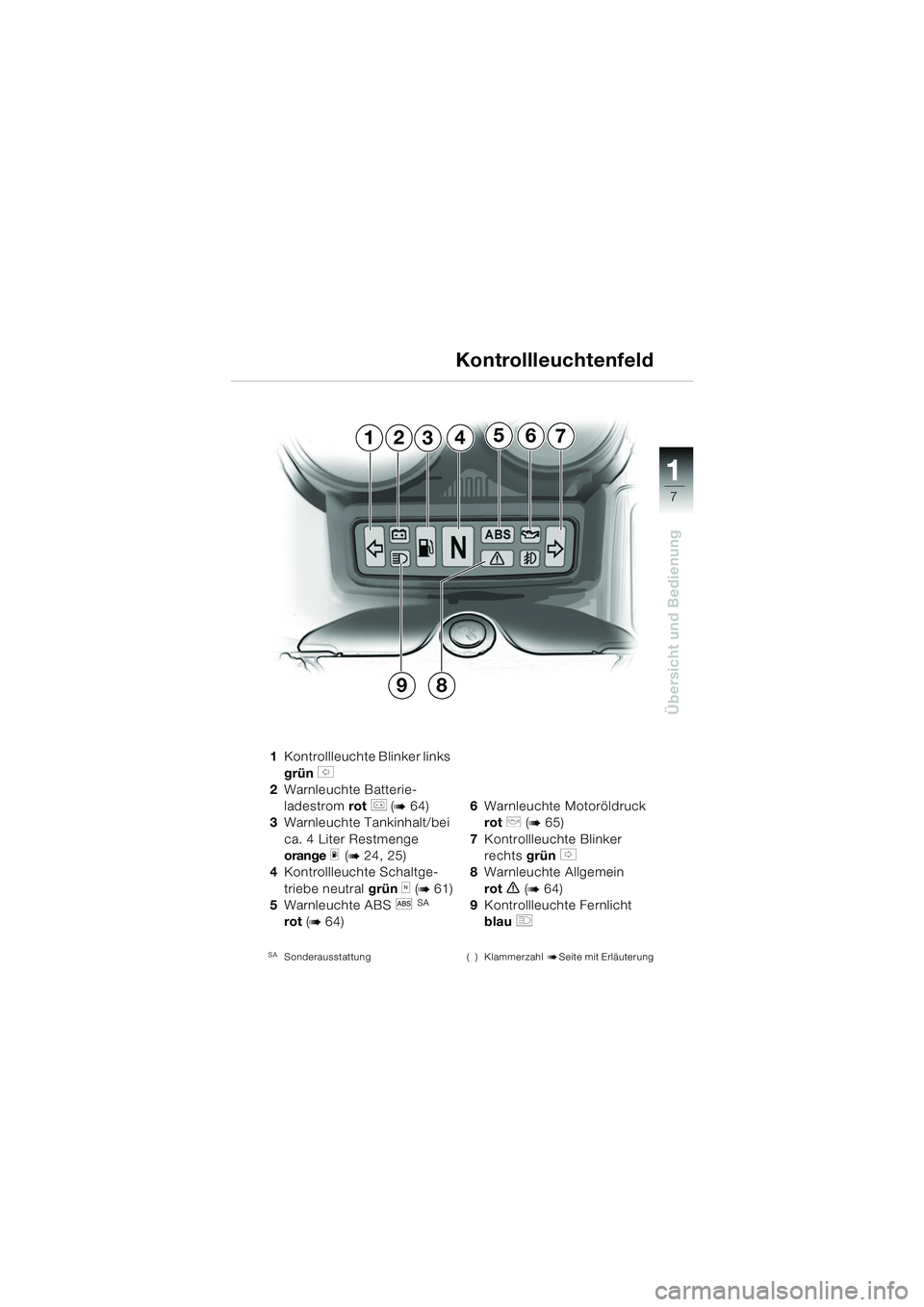

1Kontrollleuchte Blinker links
grün
s
2 Warnleuchte Batterie-
ladestrom rot
r (b 64)
3 Warnleuchte Tankinhalt/bei
ca. 4 Liter Restmenge
orange
m (b 24, 25)
4 Kontrollleuchte Schaltge-
triebe neutral grün
k (b 61)
5 Warnleuchte ABS
l SA
rot (b 64)
SASonderausstattung
6Warnleuchte Motoröldruck
rot p (
b 65)
7 Kontrollleuchte Blinker
rechts grün
t
8Warnleuchte Allgemein
rot
e (b 64)
9 Kontrollleuchte Fernlicht
blau
q
( ) Klammerzahl bSeite mit Erläuterung
Kontrollleuchtenfeld
1243567
98
10rsbkd2.book Seite 7 Dienstag, 19. November 2002 4:52 16
Page 10 of 96
1
Übersicht und Bedienung
8

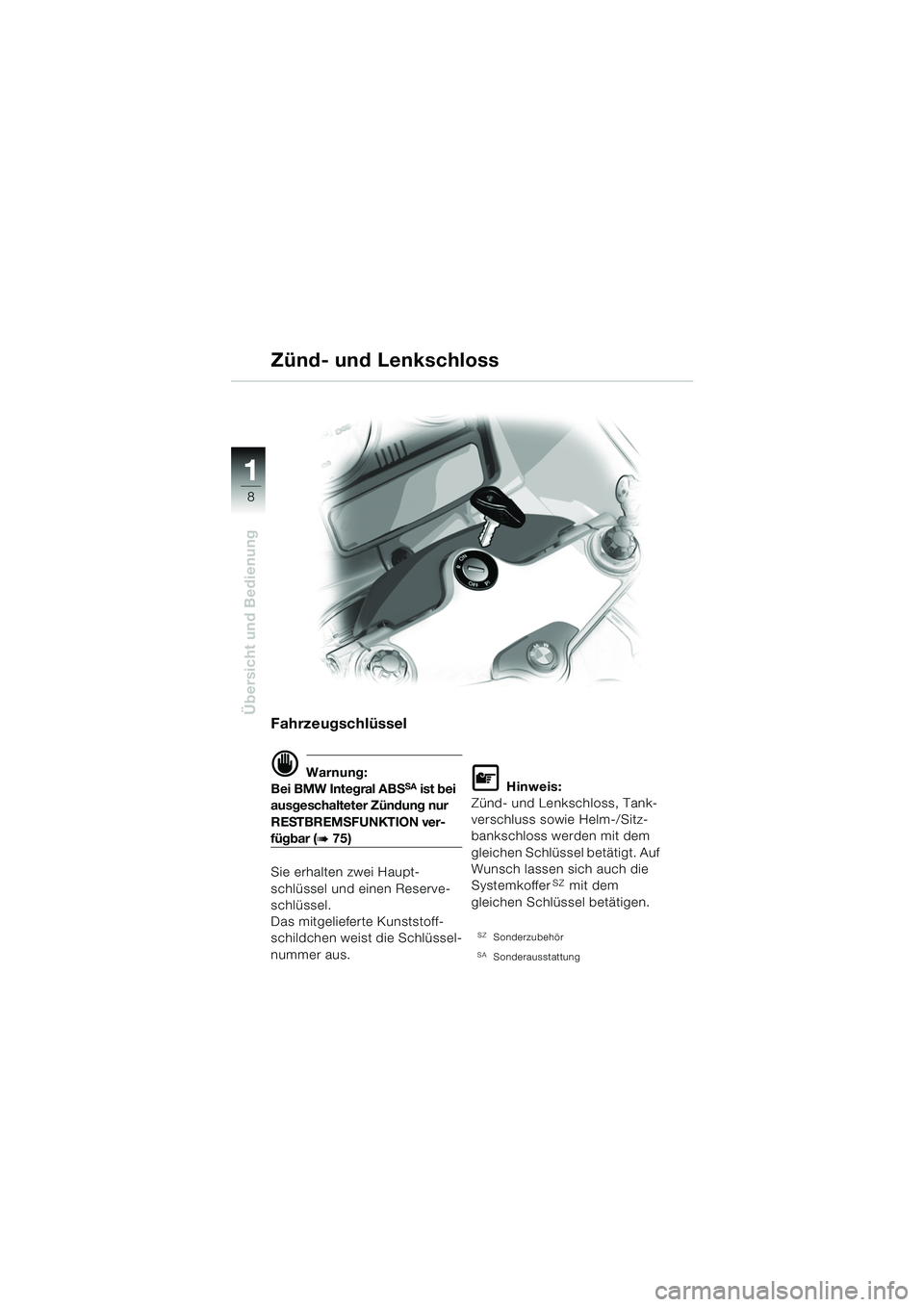

Fahrzeugschlüssel
d Warnung:
Bei BMW Integral ABSSA ist bei
ausgeschalteter Zündung nur
RESTBREMSFUNKTION ver-
fügbar (b 75)
Sie erhalten zwei Haupt-
schlüssel und einen Reserve-
schlüssel.
Das mitgelieferte Kunststoff-
schildchen weist die Schlüssel-
nummer aus.
L Hinweis:
Zünd- und Lenkschloss, Tank-
verschluss sowie Helm-/Sitz-
bankschloss werden mit dem
gleichen Schlüssel betätigt. Auf
Wunsch lassen sich auch die
Systemkoffer
SZ mit dem
gleichen Schlüssel betätigen.
SZSonderzubehör
SASonderausstattung
Zünd- und Lenkschloss
10rsbkd2.book Seite 8 Dienstag, 19. November 2002 4:52 16
