1
BA_Titel_Blank.fm Seite 93 Montag, 4. November 2002 2:36 14
Manual de Instrucciones
R 1150 RS
BMW Motorrad
Documentación
del vehículo
formada por:
Manual de
instrucciones e
Instrucciones para
el mantenimiento

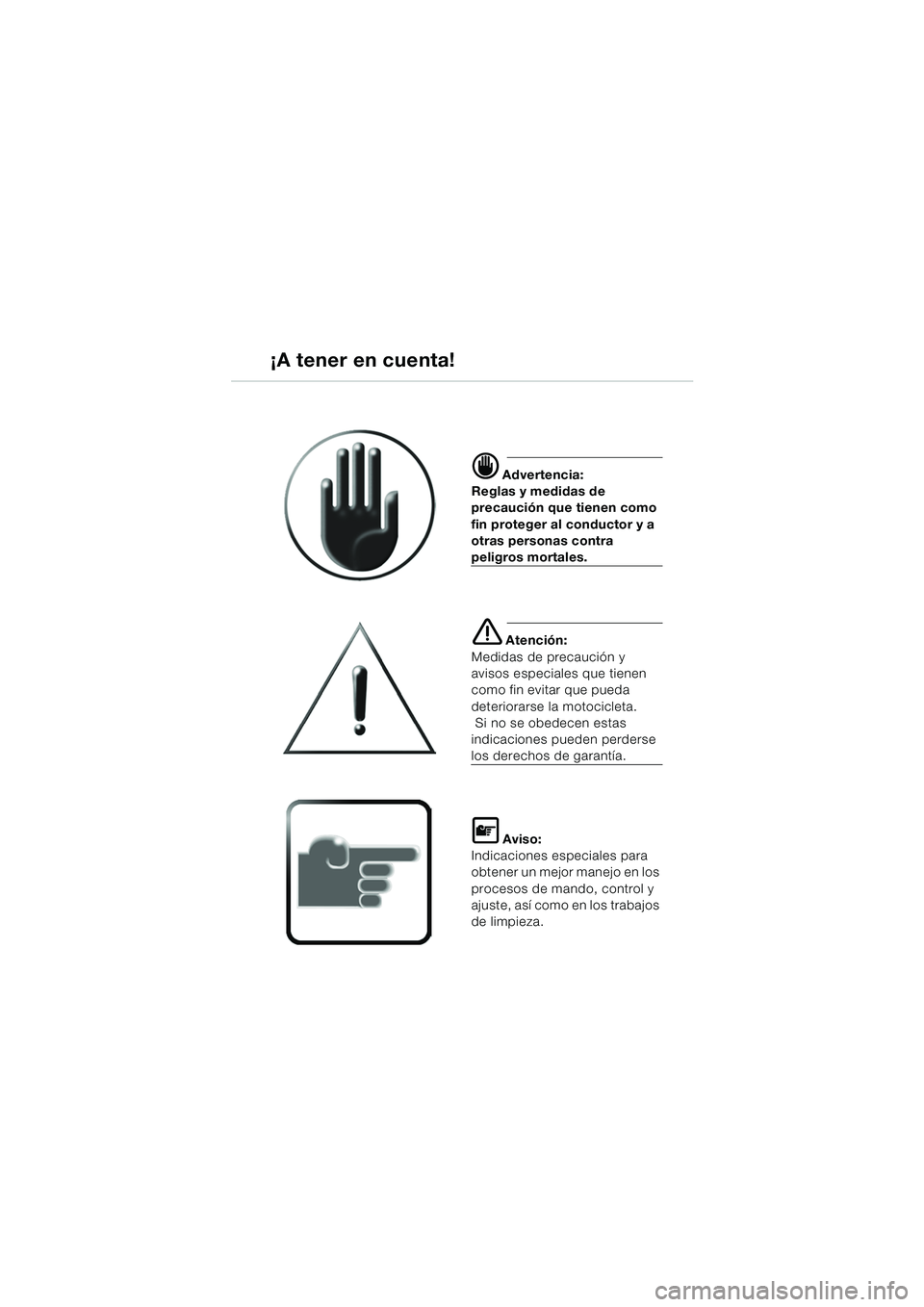

Page 2 of 96
d Advertencia:
Reglas y medidas de
precaución que tienen como
fin proteger al conductor y a
otras personas contra
peligros mortales.
e Atención:
Medidas de precaución y
avisos especiales que tienen
como fin evitar que pueda
deteriorarse la motocicleta.
Si no se obedecen estas
indicaciones pueden perderse
los derechos de garantía.
L Aviso:
Indicaciones especiales para
obtener un mejor manejo en los
procesos de mando, control y
ajuste, así como en los trabajos
de limpieza.
¡A tener en cuenta!
10rsbke2.book Seite 1 Montag, 13. Januar 2003 1:58 13

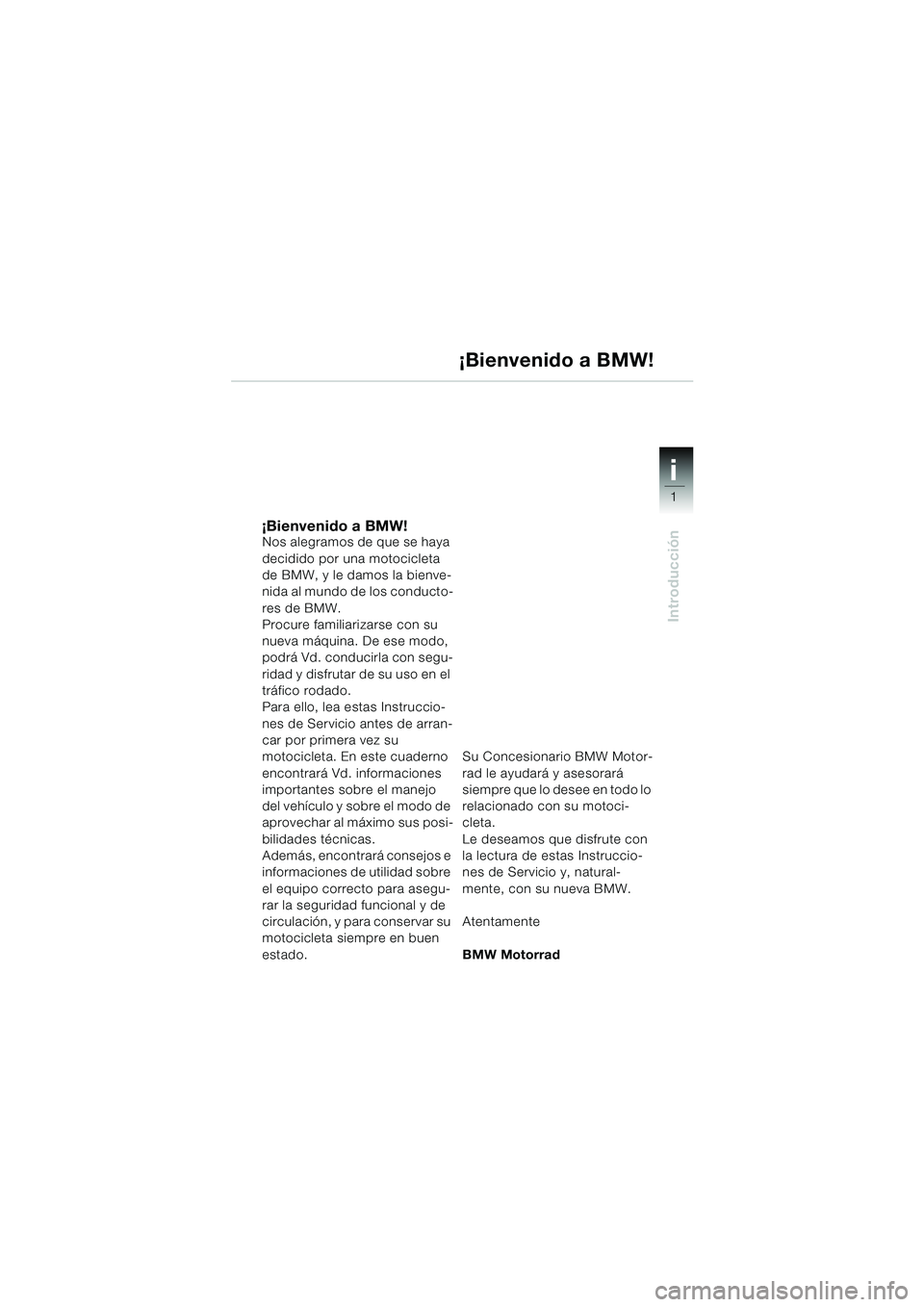

Page 3 of 96
1
Introducción
i
¡Bienvenido a BMW!Nos alegramos de que se haya
decidido por una motocicleta
de BMW, y le damos la bienve-
nida al mundo de los conducto-
res de BMW.
Procure familiarizarse con su
nueva máquina. De ese modo,
podrá Vd. conducirla con segu-
ridad y disfrutar de su uso en el
tráfico rodado.
Para ello, lea estas Instruccio-
nes de Servicio antes de arran-
car por primera vez su
motocicleta. En este cuaderno
encontrará Vd. informaciones
importantes sobre el manejo
del vehículo y sobre el modo de
aprovechar al máximo sus posi-
bilidades técnicas.
Además, encontrará consejos e
informaciones de utilidad sobre
el equipo correcto para asegu-
rar la seguridad funcional y de
circulación, y para conservar su
motocicleta siempre en buen
estado.Su Concesionario BMW Motor-
rad le ayudará y asesorará
siempre que lo desee en todo lo
relacionado con su motoci-
cleta.
Le deseamos que disfrute con
la lectura de estas Instruccio-
nes de Servicio y, natural-
mente, con su nueva BMW.
Atentamente
BMW Motorrad
¡Bienvenido a BMW!
10rsbke2.book Seite 1 Montag, 13. Januar 2003 1:58 13

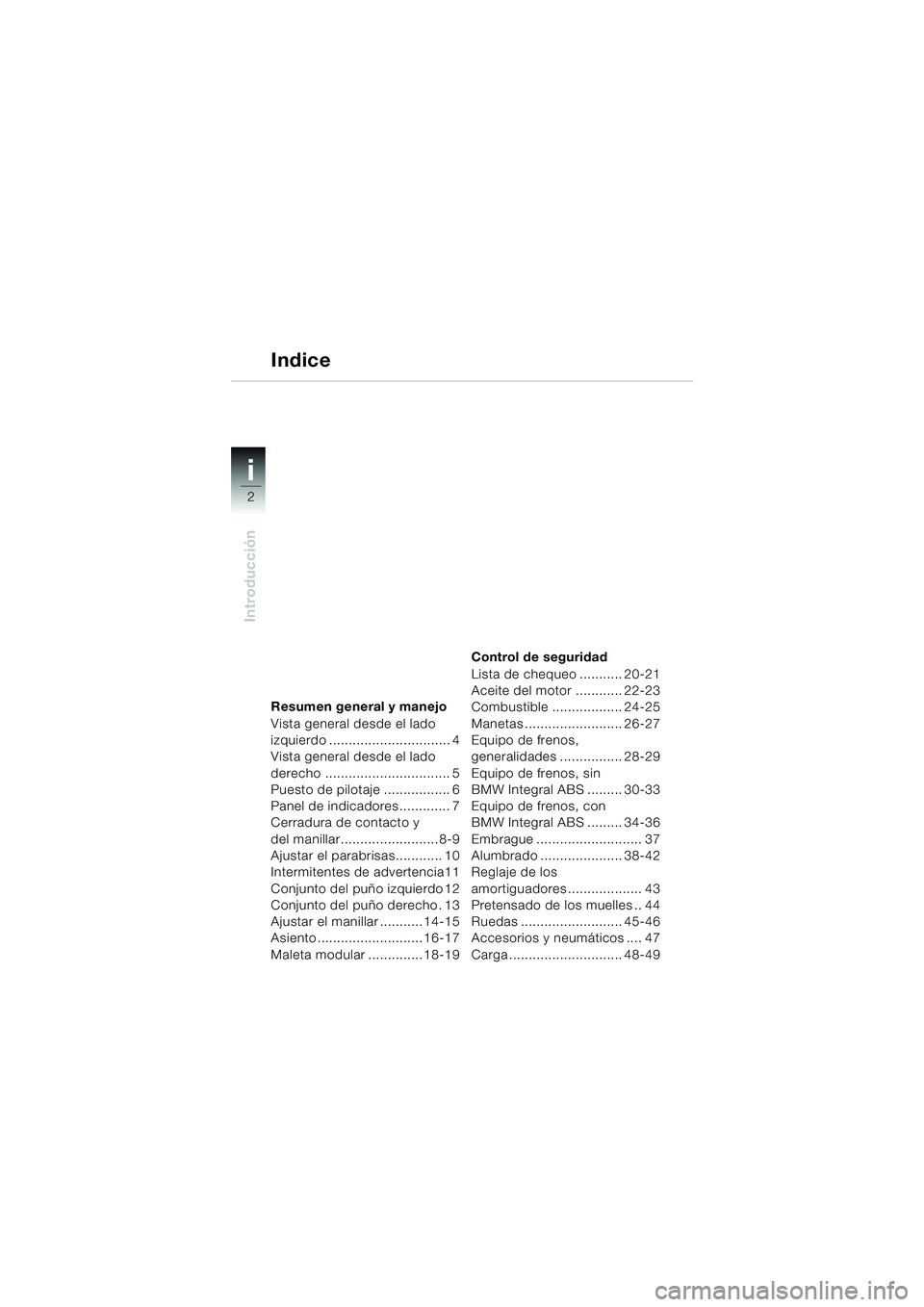

Page 4 of 96
i
2
Introducción
Resumen general y manejo
Vista general desde el lado
izquierdo ............................... 4
Vista general desde el lado
derecho ................................ 5
Puesto de pilotaje ................. 6
Panel de indicadores............. 7
Cerradura de contacto y
del manillar......................... 8-9
Ajustar el parabrisas............ 10
Intermitentes de advertencia11
Conjunto del puño izquierdo 12
Conjunto del puño derecho. 13
Ajustar el manillar ........... 14-15
Asiento ........................... 16-17
Maleta modular .............. 18-19Control de seguridad
Lista de chequeo ........... 20-21
Aceite del motor ............ 22-23
Combustible .................. 24-25
Manetas ......................... 26-27
Equipo de frenos,
generalidades ................ 28-29
Equipo de frenos, sin
BMW Integral ABS ......... 30-33
Equipo de frenos, con
BMW Integral ABS ......... 34-36
Embrague ........................... 37
Alumbrado ..................... 38-42
Reglaje de los
amortiguadores ................... 43
Pretensado de los muelles .. 44
Ruedas .......................... 45-46
Accesorios y neumáticos .... 47
Carga ............................. 48-49
Indice
10rsbke2.book Seite 2 Montag, 13. Januar 2003 1:58 13

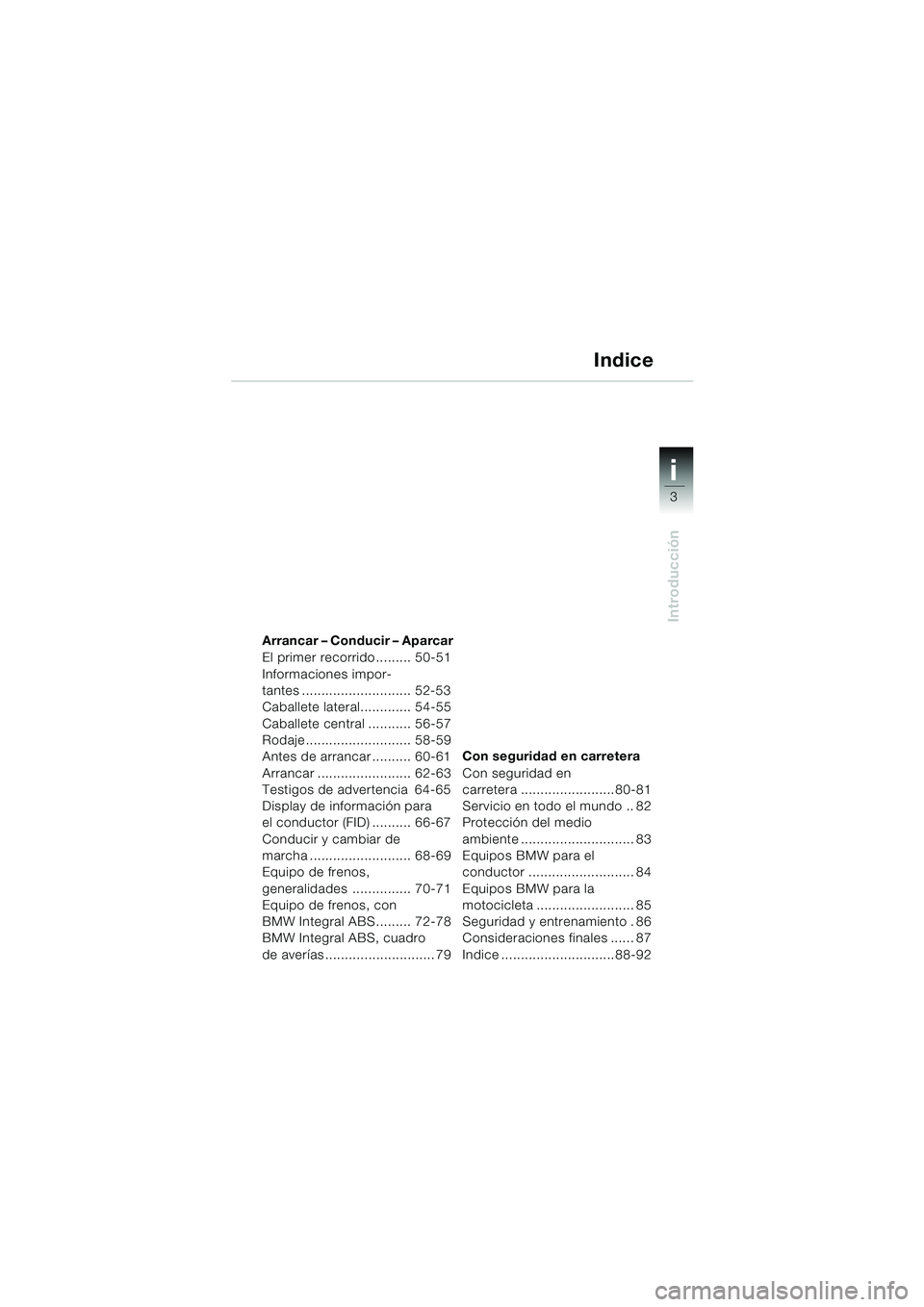

Page 5 of 96
3
i
Introducción
Arrancar – Conducir – Aparcar
El primer recorrido......... 50-51
Informaciones impor-
tantes ............................ 52-53
Caballete lateral............. 54-55
Caballete central ........... 56-57
Rodaje........................... 58-59
Antes de arrancar .......... 60-61
Arrancar ........................ 62-63
Testigos de advertencia 64-65
Display de información para
el conductor (FID) .......... 66-67
Conducir y cambiar de
marcha .......................... 68-69
Equipo de frenos,
generalidades ............... 70-71
Equipo de frenos, con
BMW Integral ABS......... 72-78
BMW Integral ABS, cuadro
de averías ............................ 79Con seguridad en carretera
Con seguridad en
carretera ........................80-81
Servicio en todo el mundo .. 82
Protección del medio
ambiente ............................. 83
Equipos BMW para el
conductor ........................... 84
Equipos BMW para la
motocicleta ......................... 85
Seguridad y entrenamiento . 86
Consideraciones finales ...... 87
Indice .............................88-92
Indice
10rsbke2.book Seite 3 Montag, 13. Januar 2003 1:58 13
Page 6 of 96
1
Resumen general y manejo
4
987
124356
101112
1Conjunto telescópico
delantero, reglaje del amor-
tiguador (
b43)
2 Depósito para el líquido hidráu-
lico del embrague (
b37)
3 Abertura para llenado de
aceite, motor (
b23)
4 Asidero (
b 56, 57)
5 Soporte para el casco, lado
izquierdo
6 Compartimento para las
herramientas de a bordo*
*b Instrucciones para el
mantenimiento, Capítulo 2
7 Conjunto telescópico trasero,
reglaje del amortiguador (
b43)
8 Conjunto telescópico trasero,
pretensado del muelle (
b44)
9 Toma de corriente, 12VAE
Permite conectar equipos
adicionales; carga máxima: 5 A
10 Bujía principal, lado izquierdo*
11 Bujía secundaria, lado izquierdo*
12 Mirilla de control para el
nivel de aceite, motor (
b23)
( ) Número entre paréntesis
bPágina con explicaciones
AEAccesorios especiales

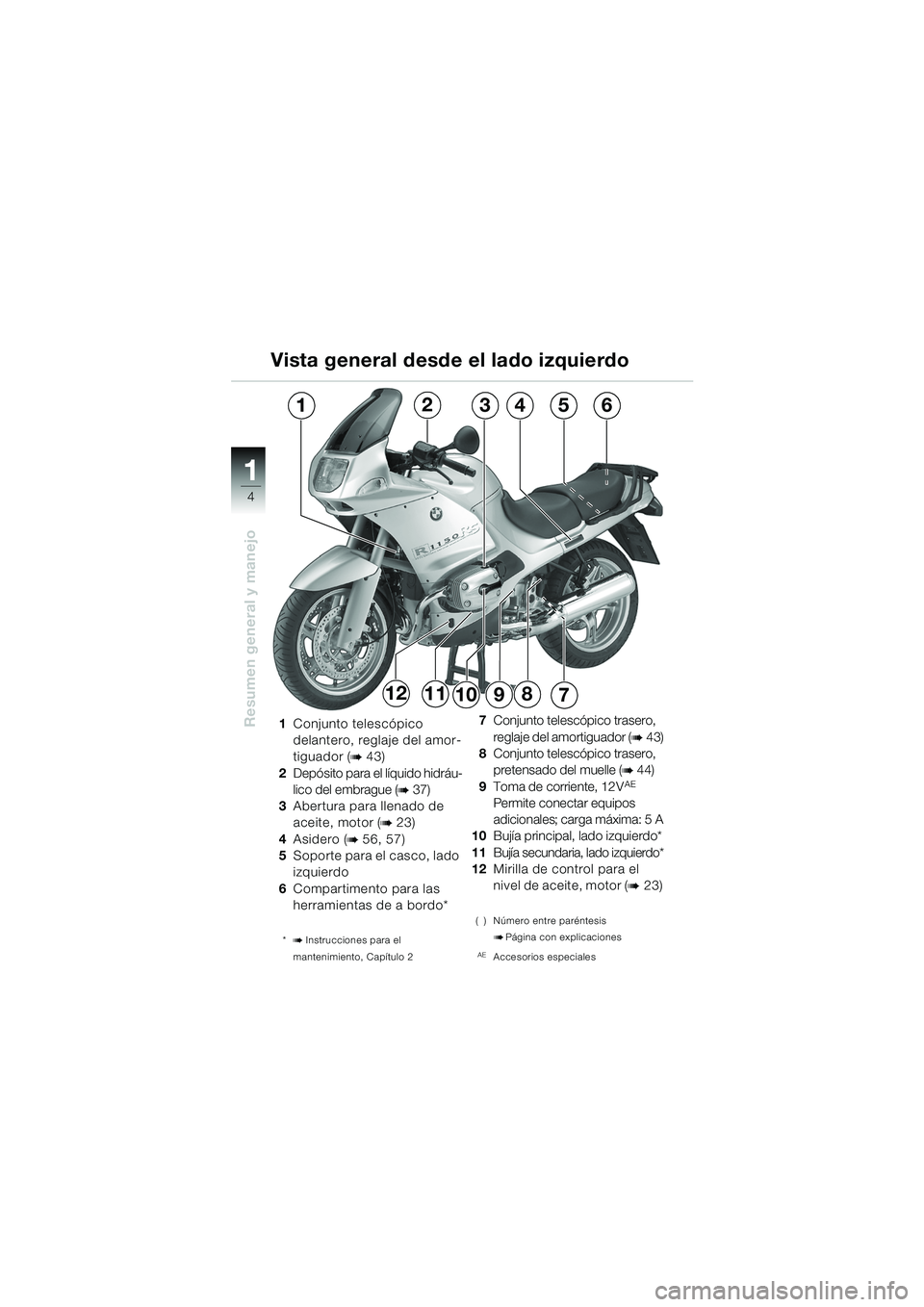

Vista general desde el lado izquierdo
10rsbke2.book Seite 4 Montag, 13. Januar 2003 1:58 13

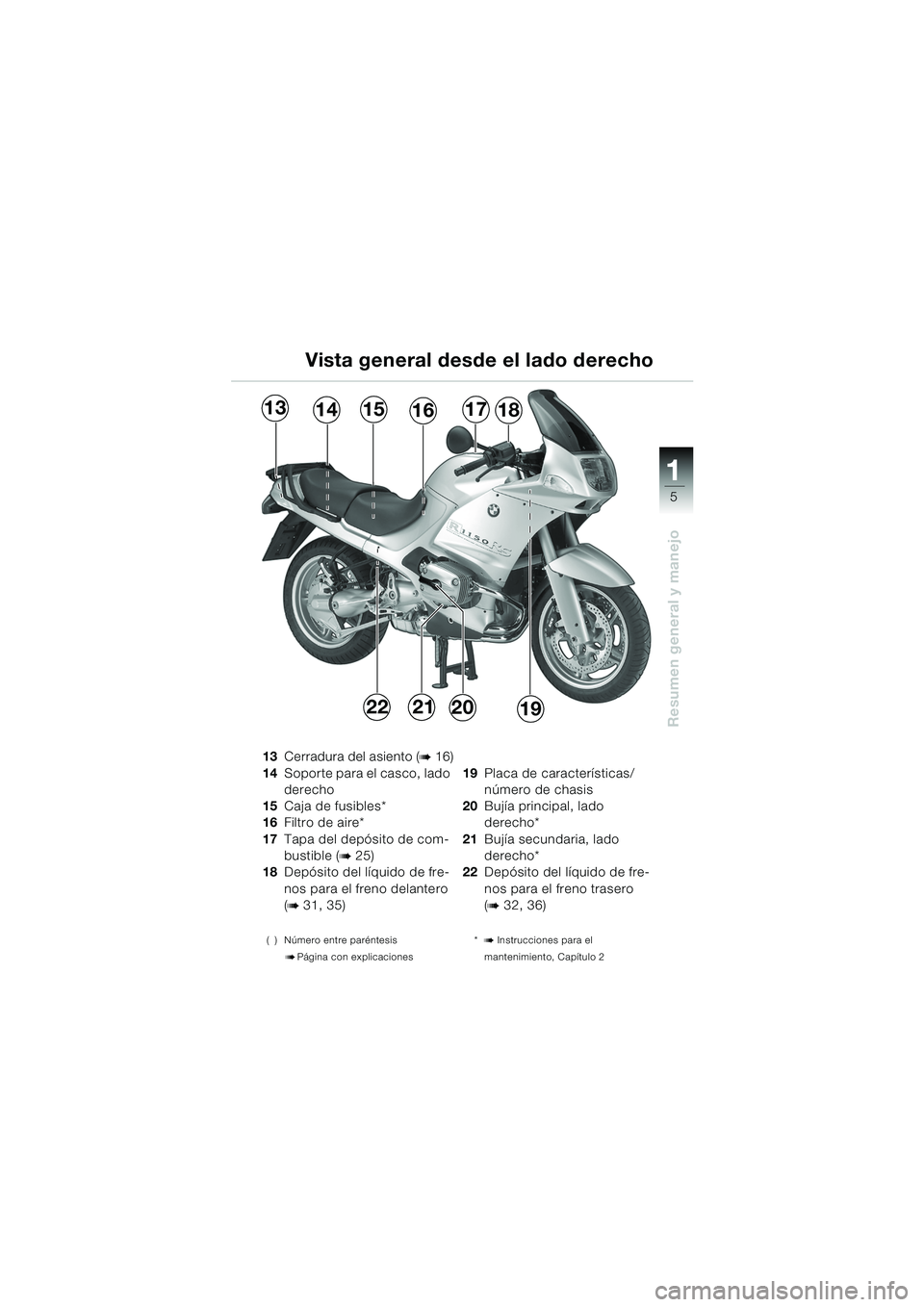

Page 7 of 96
1
Resumen general y manejo
5
22192021
131416151718
13Cerradura del asiento (b16)
14 Soporte para el casco, lado
derecho
15 Caja de fusibles*
16 Filtro de aire*
17 Tapa del depósito de com-
bustible (
b25)
18 Depósito del líquido de fre-
nos para el freno delantero
(
b 31, 35)
( ) Número entre paréntesis
bPágina con explicaciones
19Placa de características/
número de chasis
20 Bujía principal, lado
derecho*
21 Bujía secundaria, lado
derecho*
22 Depósito del líquido de fre-
nos para el freno trasero
(
b 32, 36)
*b Instrucciones para el
mantenimiento, Capítulo 2
Vista general desde el lado derecho
10rsbke2.book Seite 5 Montag, 13. Januar 2003 1:58 13

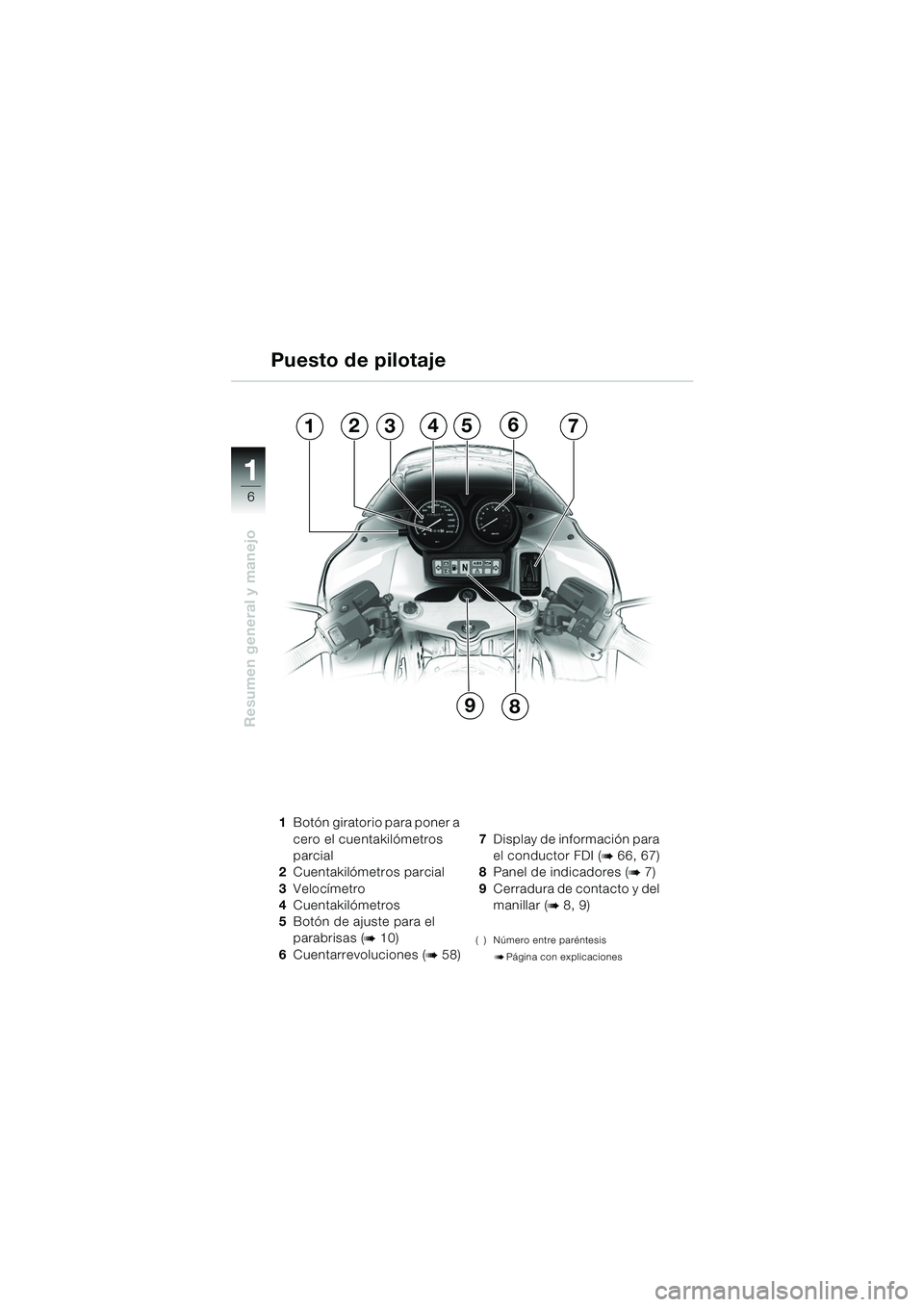

Page 8 of 96
1
Resumen general y manejo
6
1Botón giratorio para poner a
cero el cuentakilómetros
parcial
2 Cuentakilómetros parcial
3 Velocímetro
4 Cuentakilómetros
5 Botón de ajuste para el
parabrisas (
b10)
6 Cuentarrevoluciones (
b58) 7
Display de información para
el conductor FDI (
b 66, 67)
8 Panel de indicadores (
b7)
9 Cerradura de contacto y del
manillar (
b 8, 9)
( ) Número entre paréntesis
bPágina con explicaciones
Puesto de pilotaje
1234567
89
10rsbke2.book Seite 6 Montag, 13. Januar 2003 1:58 13
Page 9 of 96
1
Resumen general y manejo
7
1243567
98
1Testigo luminoso intermitente
lado izquierdo verde
s
2 Testigo de advertencia de
corriente de carga de la
batería rojo
r (b64)
3 Testigo de advertencia de
capacidad del depósito/a
partir de un contenido resi-
dual de unos 4 litros
naranja
m (b 24, 25)
4 Testigo luminoso de punto
muerto del cambio verde
k
(
b61)
EEEquipos especiales
5 Testigo de advertencia del
ABS
l rojoEE (b64)
6 Testigo de advertencia de
presión del aceite del motor
rojo p (
b65)
7 Testigo luminoso intermi-
tente lado derecho verde
t
8Testigo de advertencia
general rojo
e (b64)
9 Testigo luminoso luces de
carretera azul
q
( ) Número entre paréntesis
bPágina con explicaciones

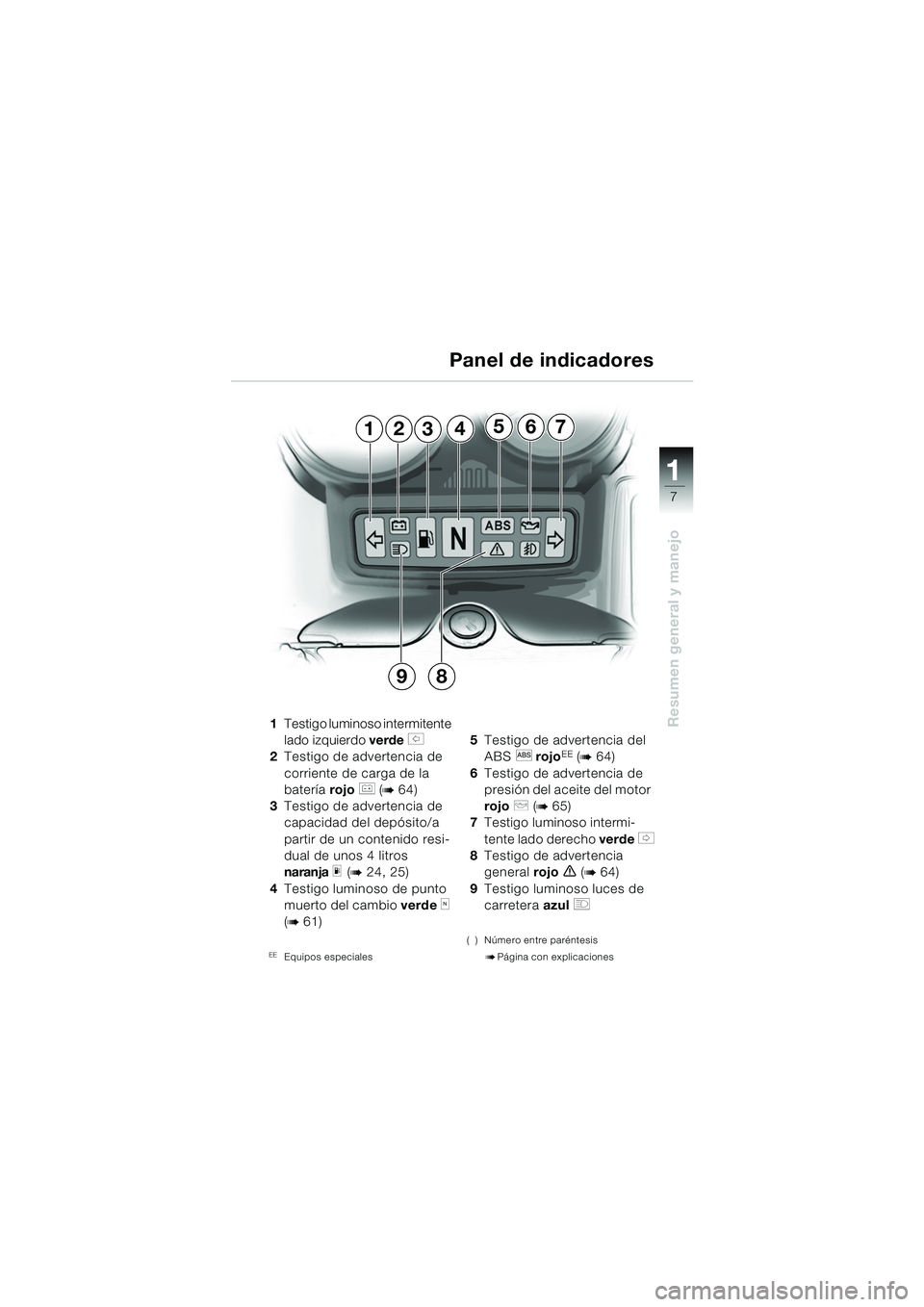

Panel de indicadores
10rsbke2.book Seite 7 Montag, 13. Januar 2003 1:58 13

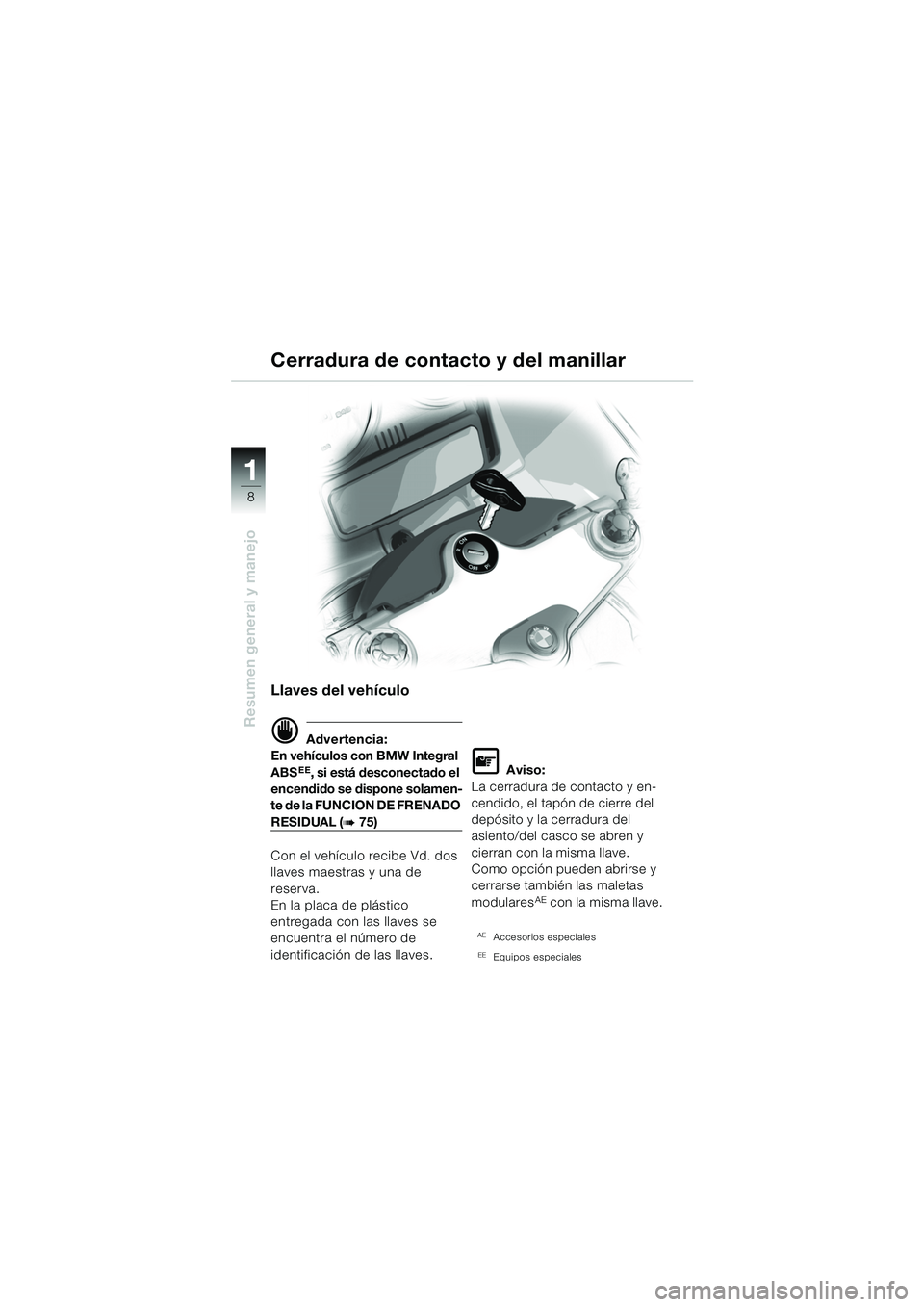

Page 10 of 96
1
Resumen general y manejo
8
Llaves del vehículo
d Advertencia:
En vehículos con BMW Integral
ABS
EE, si está desconectado el
encendido se dispone solamen-
te de la FUNCION DE FRENADO
RESIDUAL (b75)
Con el vehículo recibe Vd. dos
llaves maestras y una de
reserva.
En la placa de plástico
entregada con las llaves se
encuentra el número de
identificación de las llaves.
L Aviso:
La cerradura de contacto y en-
cendido, el tapón de cierre del
depósito y la cerradura del
asiento/del casco se abren y
cierran con la misma llave.
Como opción pueden abrirse y
cerrarse también las maletas
modulares
AE con la misma llave.
AEAccesorios especiales
EEEquipos especiales
Cerradura de contacto y del manillar
10rsbke2.book Seite 8 Montag, 13. Januar 2003 1:58 13
