BMW MOTORRAD R 1150 RS 2002 Manual do condutor (in Portuguese)
Manufacturer: BMW MOTORRAD, Model Year: 2002, Model line: R 1150 RS, Model: BMW MOTORRAD R 1150 RS 2002Pages: 96, PDF Size: 6.98 MB
Page 1 of 96
1
BA_Titel_Blank.fm Seite 93 Montag, 4. November 2002 2:36 14
Manual do Proprietário
R 1150 RS
BMW Motorrad
Documentação
de bordo
incluido o
Manual do
Proprietário e o
Instruções para
a manutenção

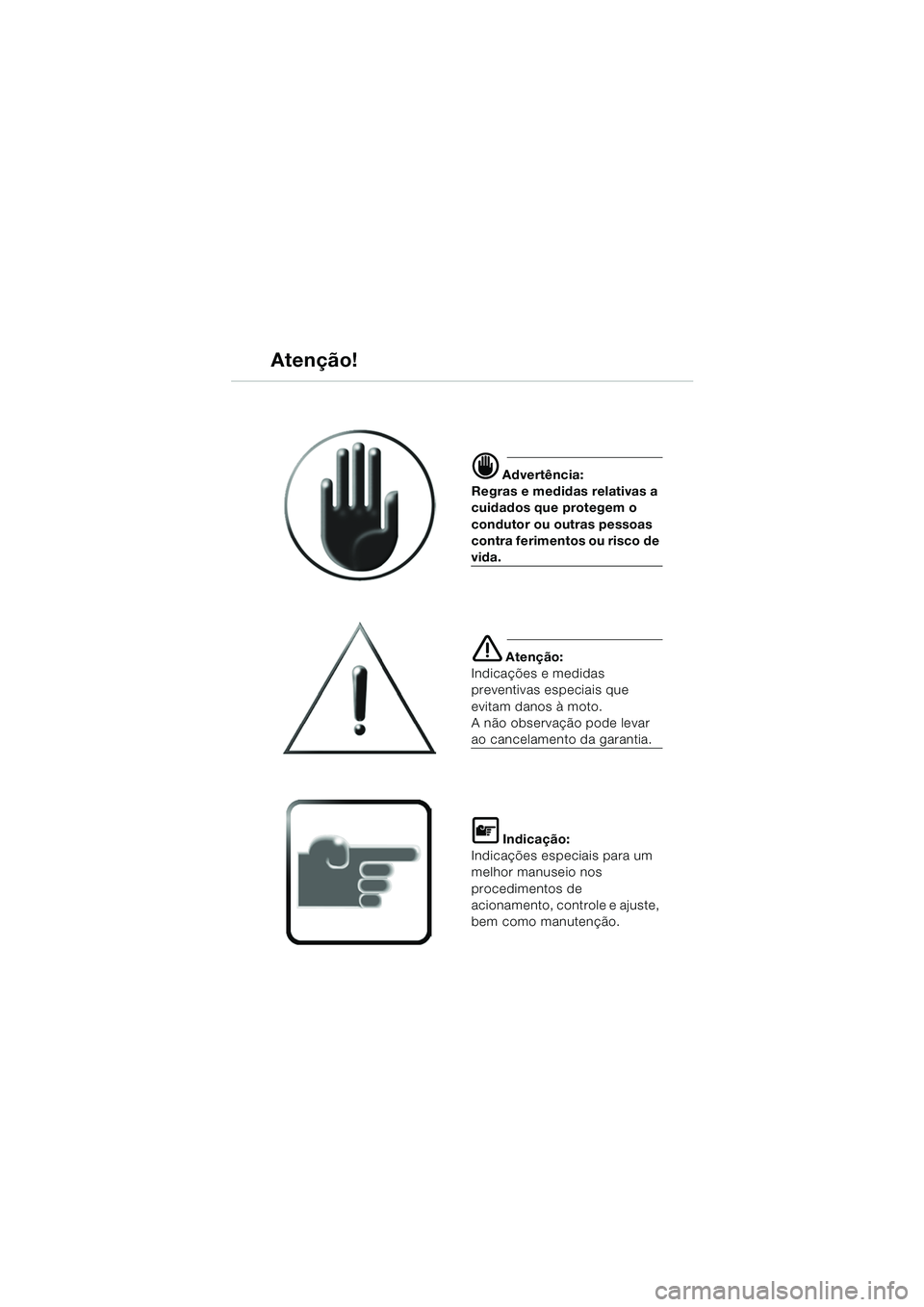

Page 2 of 96
d Advertência:
Regras e medidas relativas a
cuidados que protegem o
condutor ou outras pessoas
contra ferimentos ou risco de
vida.
e Atenção:
Indicações e medidas
preventivas especiais que
evitam danos à moto.
A não observação pode levar
ao cancelamento da garantia.
L Indicação:
Indicações especiais para um
melhor manuseio nos
procedimentos de
acionamento, controle e ajuste,
bem como manutenção.
Atenção!
10rsbkp2.book Seite 88 Montag, 13. Januar 2003 1:53 13

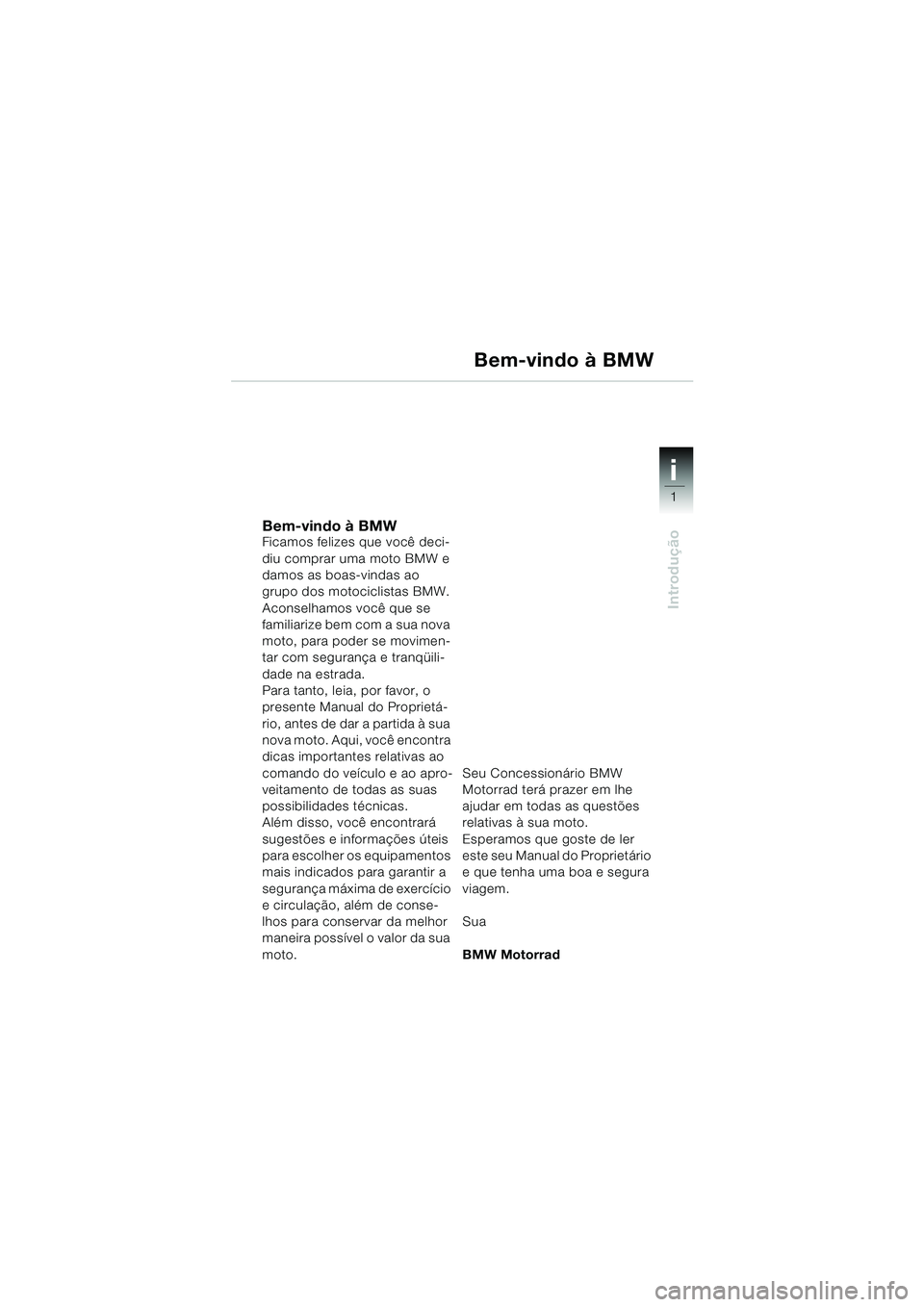

Page 3 of 96
1
Introdução
i
Bem-vindo à BMWFicamos felizes que você deci-
diu comprar uma moto BMW e
damos as boas-vindas ao
grupo dos motociclistas BMW.
Aconselhamos você que se
familiarize bem com a sua nova
moto, para poder se movimen-
tar com segurança e tranqüili-
dade na estrada.
Para tanto, leia, por favor, o
presente Manual do Proprietá-
rio, antes de dar a partida à sua
nova moto. Aqui, você encontra
dicas importantes relativas ao
comando do veículo e ao apro-
veitamento de todas as suas
possibilidades técnicas.
Além disso, você encontrará
sugestões e informações úteis
para escolher os equipamentos
mais indicados para garantir a
segurança máxima de exercício
e circulação, além de conse-
lhos para conservar da melhor
maneira possível o valor da sua
moto.Seu Concessionário BMW
Motorrad terá prazer em lhe
ajudar em todas as questões
relativas à sua moto.
Esperamos que goste de ler
este seu Manual do Proprietário
e que tenha uma boa e segura
viagem.
Sua
BMW Motorrad
Bem-vindo à BMW
10rsbkp2.book Seite 1 Montag, 13. Januar 2003 1:53 13

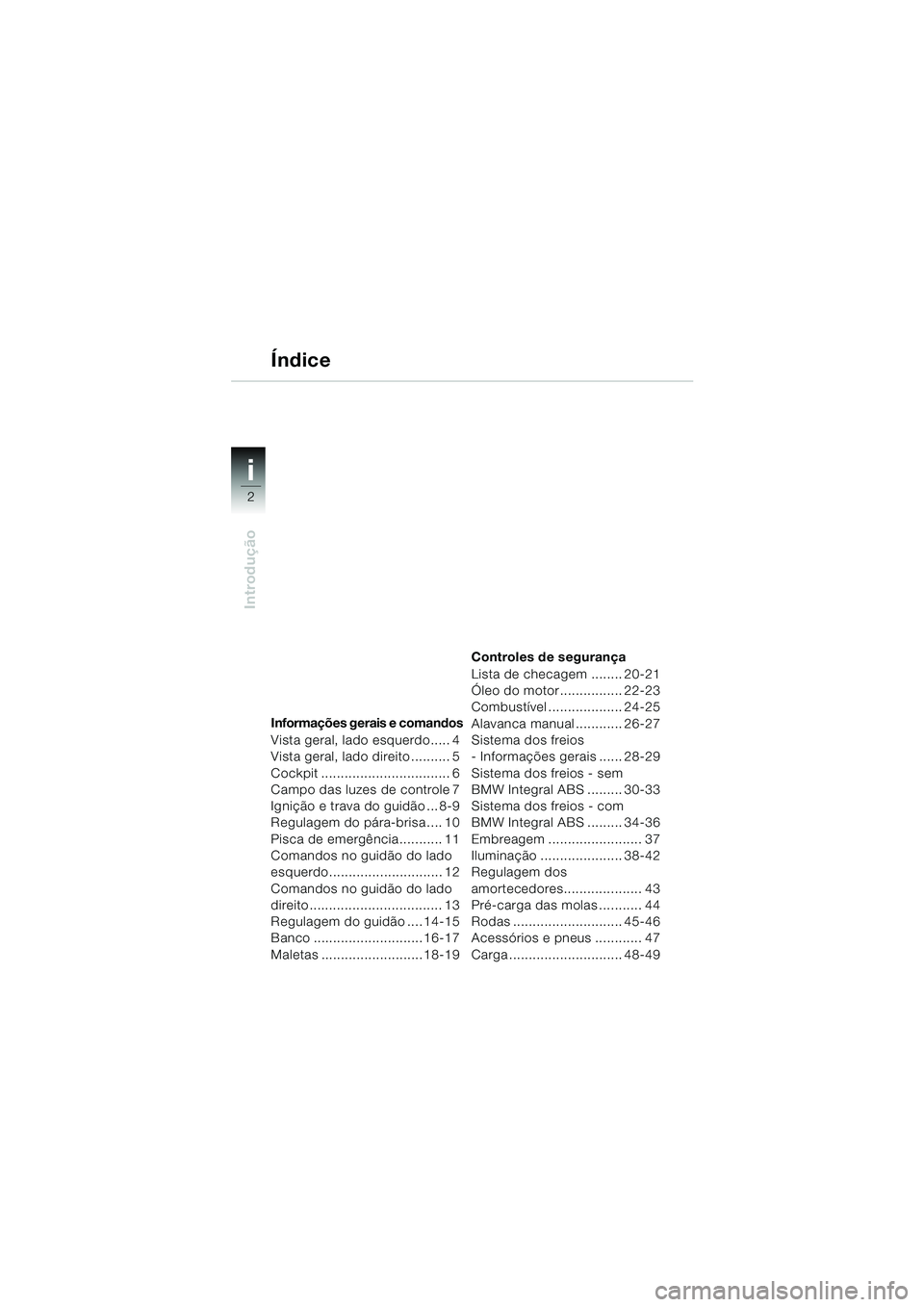

Page 4 of 96
i
2
Introdução
Informações gerais e comandos
Vista geral, lado esquerdo..... 4
Vista geral, lado direito .......... 5
Cockpit ................................. 6
Campo das luzes de controle 7
Ignição e trava do guidão ... 8-9
Regulagem do pára-brisa .... 10
Pisca de emergência........... 11
Comandos no guidão do lado
esquerdo............................. 12
Comandos no guidão do lado
direito .................................. 13
Regulagem do guidão .... 14-15
Banco ............................ 16-17
Maletas .......................... 18-19Controles de segurança
Lista de checagem ........ 20-21
Óleo do motor................ 22-23
Combustível ................... 24-25
Alavanca manual ............ 26-27
Sistema dos freios
- Informações gerais ...... 28-29
Sistema dos freios - sem
BMW Integral ABS ......... 30-33
Sistema dos freios - com
BMW Integral ABS ......... 34-36
Embreagem ........................ 37
Iluminação ..................... 38-42
Regulagem dos
amortecedores.................... 43
Pré-carga das molas ........... 44
Rodas ............................ 45-46
Acessórios e pneus ............ 47
Carga ............................. 48-49
Índice
10rsbkp2.book Seite 2 Montag, 13. Januar 2003 1:53 13

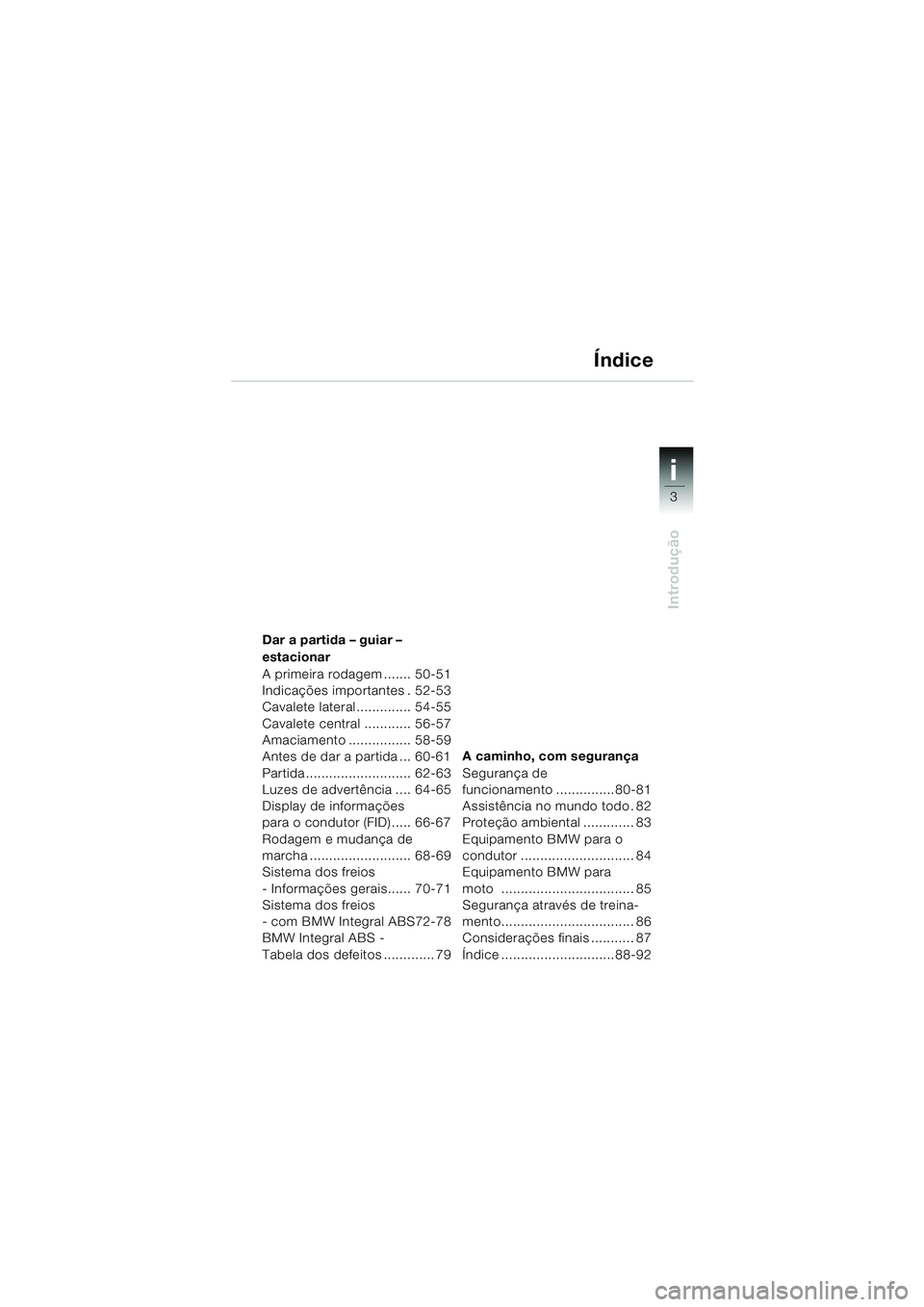

Page 5 of 96
3
i
Introdução
Dar a partida – guiar –
estacionar
A primeira rodagem ....... 50-51
Indicações importantes . 52-53
Cavalete lateral.............. 54-55
Cavalete central ............ 56-57
Amaciamento ................ 58-59
Antes de dar a partida ... 60-61
Partida ........................... 62-63
Luzes de advertência .... 64-65
Display de informações
para o condutor (FID) ..... 66-67
Rodagem e mudança de
marcha .......................... 68-69
Sistema dos freios
- Informações gerais...... 70-71
Sistema dos freios
- com BMW Integral ABS72-78
BMW Integral ABS -
Tabela dos defeitos ............. 79A caminho, com segurança
Segurança de
funcionamento ...............80-81
Assistência no mundo todo . 82
Proteção ambiental ............. 83
Equipamento BMW para o
condutor ............................. 84
Equipamento BMW para
moto .................................. 85
Segurança através de treina-
mento.................................. 86
Considerações finais ........... 87
Índice .............................88-92
Índice
10rsbkp2.book Seite 3 Montag, 13. Januar 2003 1:53 13

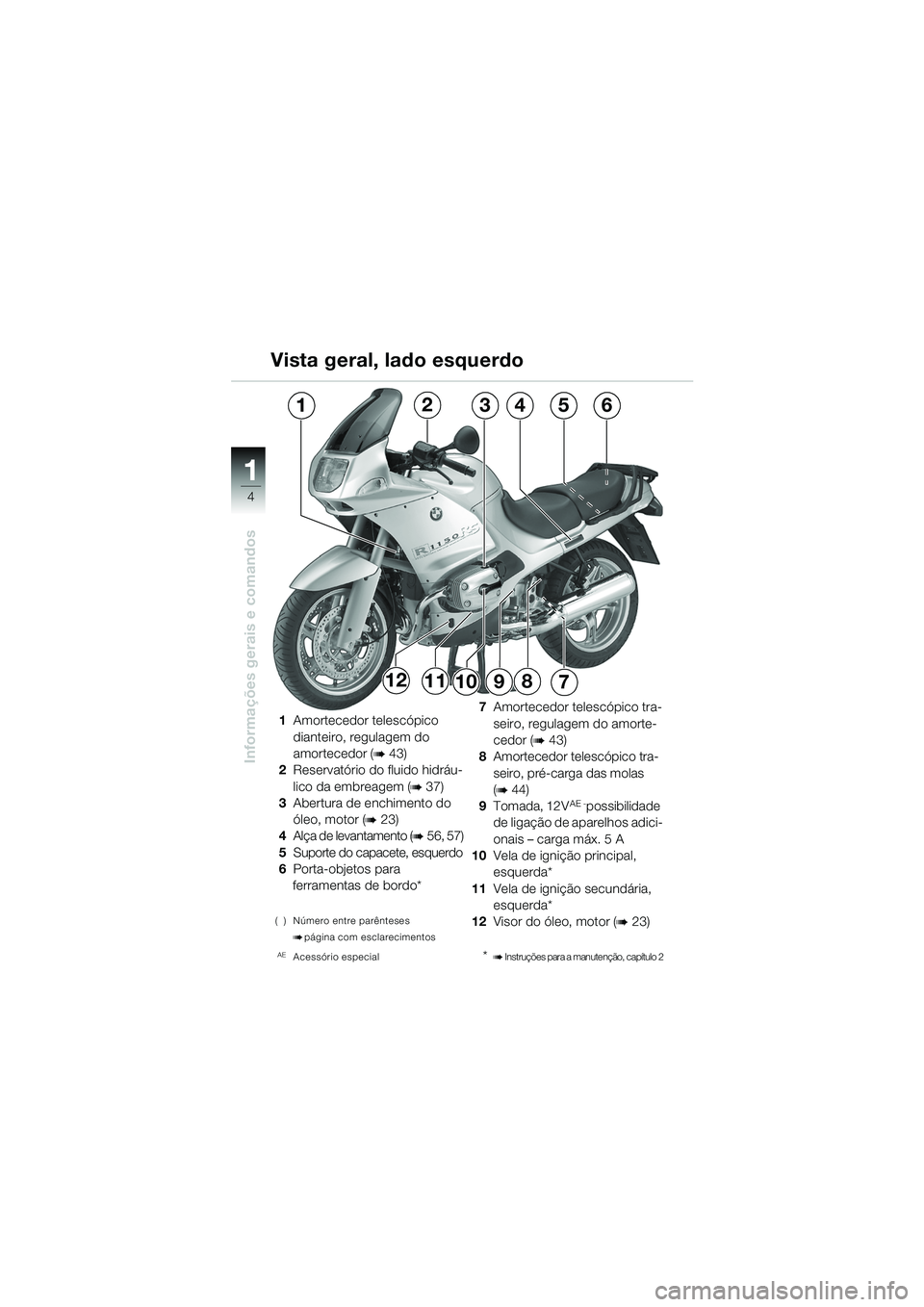

Page 6 of 96
1
Informações gerais e comandos
4
987
124356
101112
1Amortecedor telescópico
dianteiro, regulagem do
amortecedor (
b43)
2 Reservatório do fluido hidráu-
lico da embreagem (
b37)
3 Abertura de enchimento do
óleo, motor (
b23)
4 Alça de levantamento (
b56, 57)
5 Suporte do capacete, esquerdo
6 Porta-objetos para
ferramentas de bordo*
( ) Número entre parênteses
bpágina com esclarecimentos
AEAcessório especial
7 Amortecedor telescópico tra-
seiro, regulagem do amorte-
cedor (
b43)
8 Amortecedor telescópico tra-
seiro, pré-carga das molas
(
b44)
9 Tomada, 12VAE -possibilidade
de ligação de aparelhos adici-
onais – carga máx. 5 A
10 Vela de ignição principal,
esquerda*
11 Vela de ignição secundária,
esquerda*
12 Visor do óleo, motor (
b23)
*
b Instruções para a manutenção, capítulo 2
Vista geral, lado esquerdo
10rsbkp2.book Seite 4 Montag, 13. Januar 2003 1:53 13

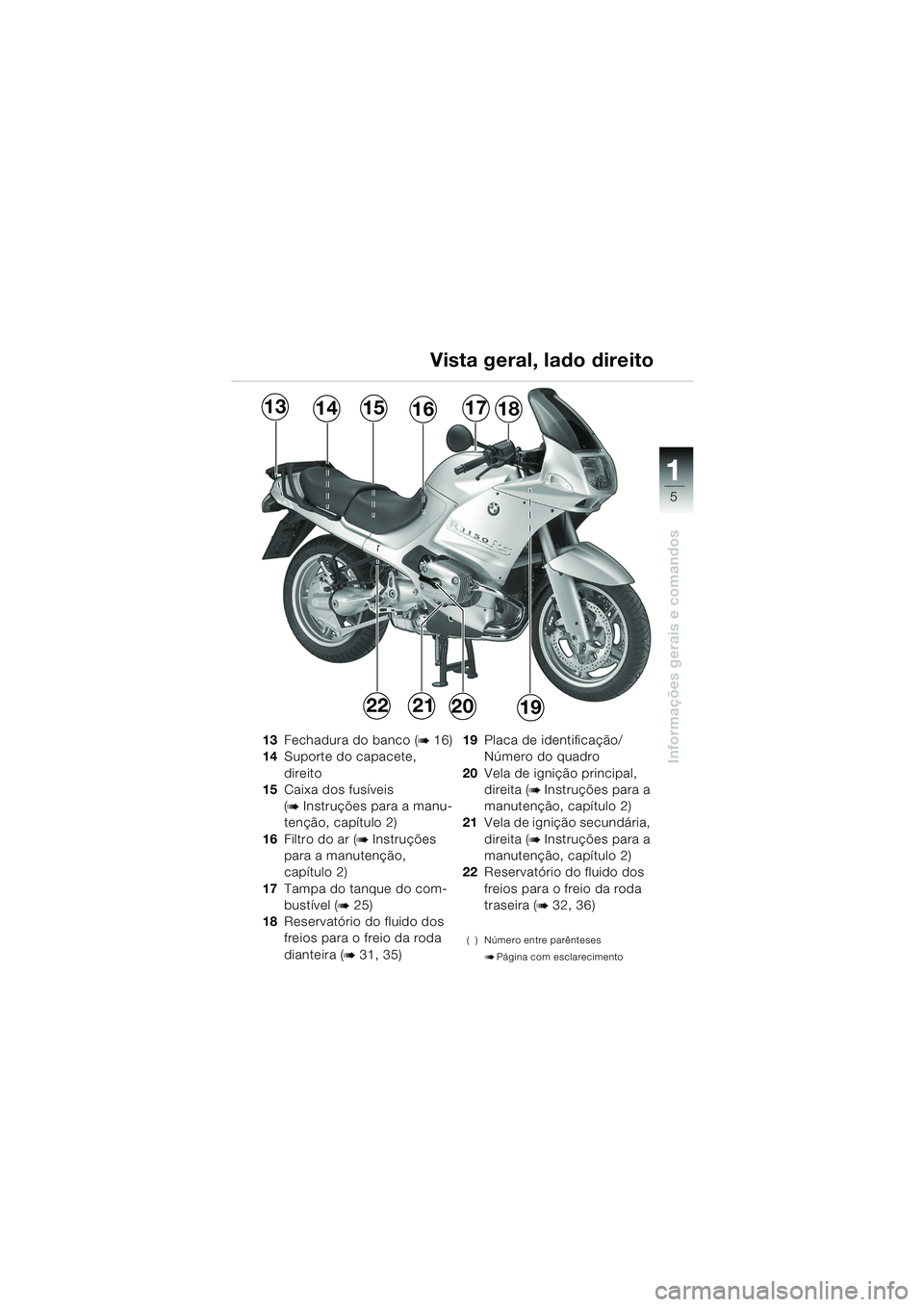

Page 7 of 96
1
Informações gerais e comandos
5
22192021
131416151718
13Fechadura do banco (b16)
14 Suporte do capacete,
direito
15 Caixa dos fusíveis
(
b Instruções para a manu-
tenção, capítulo 2)
16 Filtro do ar (
b Instruções
para a manutenção,
capítulo 2)
17 Tampa do tanque do com-
bustível (
b25)
18 Reservatório do fluido dos
freios para o freio da roda
dianteira (
b31, 35) 19
Placa de identificação/
Número do quadro
20 Vela de ignição principal,
direita (
b Instruções para a
manutenção, capítulo 2)
21 Vela de ignição secundária,
direita (
b Instruções para a
manutenção, capítulo 2)
22 Reservatório do fluido dos
freios para o freio da roda
traseira (
b32, 36)
( ) Número entre parênteses
bPágina com esclarecimento
Vista geral, lado direito
10rsbkp2.book Seite 5 Montag, 13. Januar 2003 1:53 13

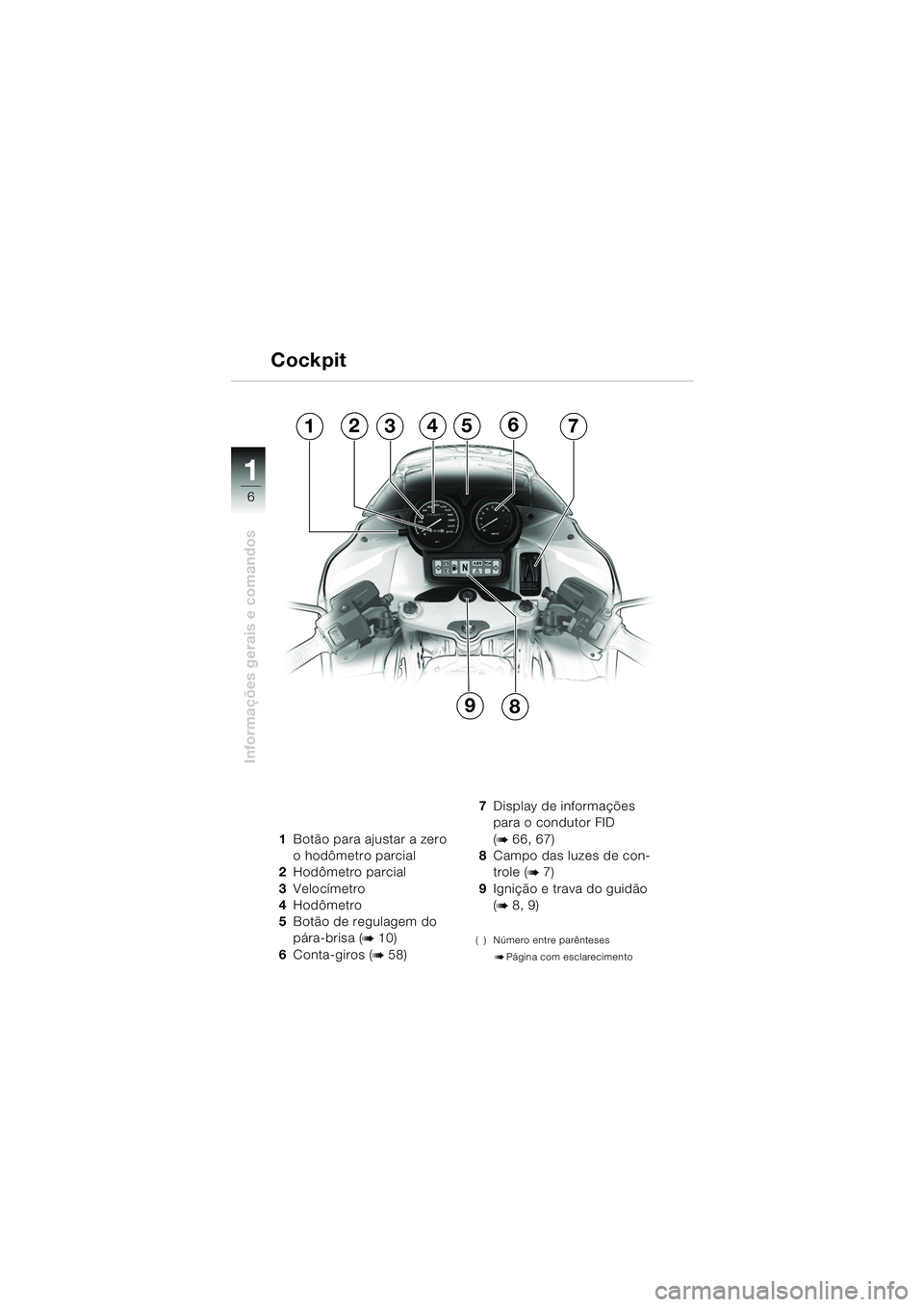

Page 8 of 96
1
Informações gerais e comandos
6
1Botão para ajustar a zero
o hodômetro parcial
2 Hodômetro parcial
3 Velocímetro
4 Hodômetro
5 Botão de regulagem do
pára-brisa (
b10)
6 Conta-giros (
b58) 7
Display de informações
para o condutor FID
(
b66, 67)
8 Campo das luzes de con-
trole (
b7)
9 Ignição e trava do guidão
(
b8, 9)
( ) Número entre parênteses
bPágina com esclarecimento
Cockpit
89
1234567
10rsbkp2.book Seite 6 Montag, 13. Januar 2003 1:53 13

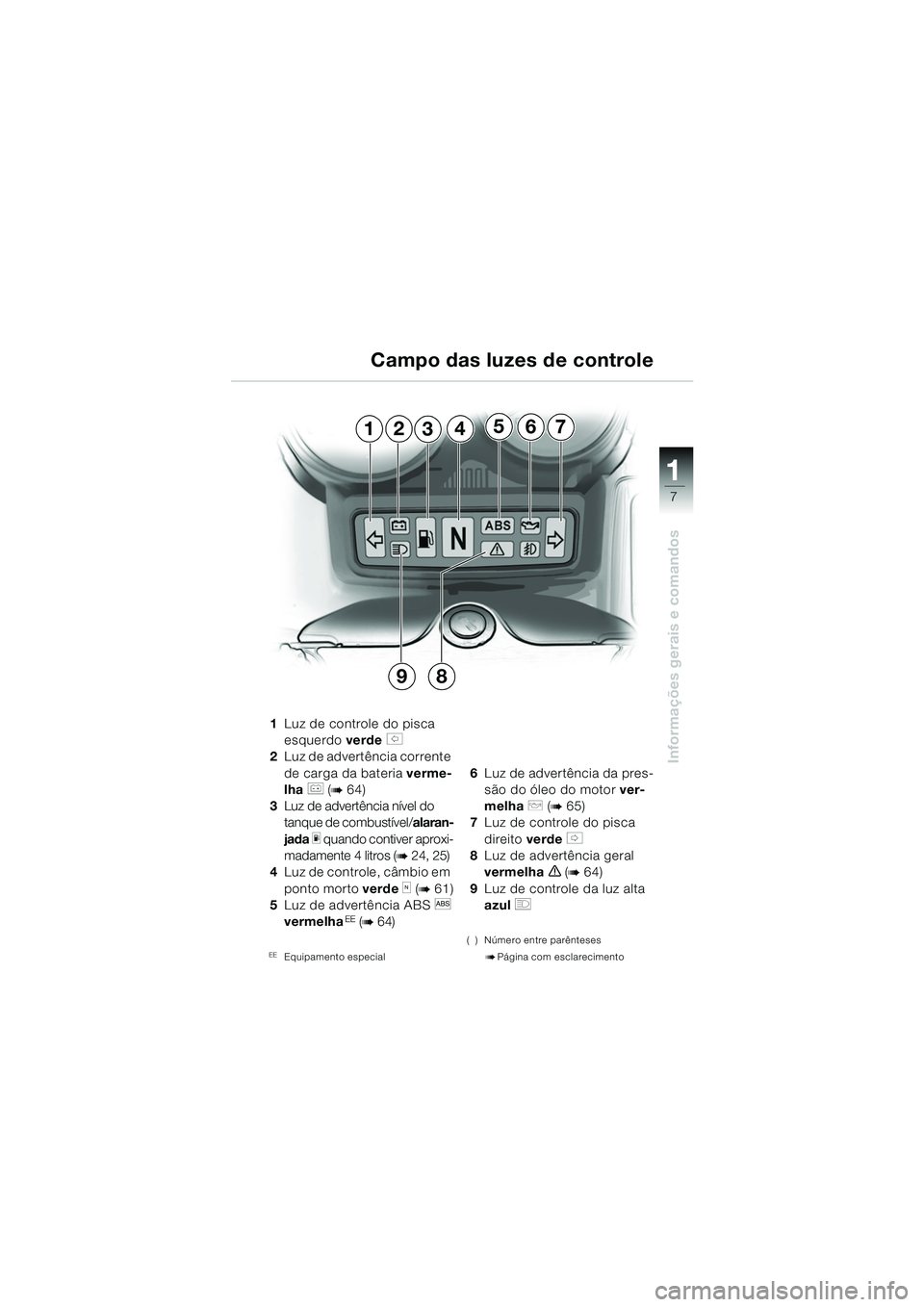

Page 9 of 96
1
Informações gerais e comandos
7
1243567
98
1Luz de controle do pisca
esquerdo verde
s
2 Luz de advertência corrente
de carga da bateria verme-
lha
r (b64)
3 Luz de advertência nível do
tanque de combustível/ alaran-
jada
m quando contiver aproxi-
madamente 4 litros (
b24, 25)
4 Luz de controle, câmbio em
ponto morto verde
k (b61)
5 Luz de advertência ABS
l
vermelhaEE (b64)
EEEquipamento especial
6 Luz de advertência da pres-
são do óleo do motor ver-
melha p (
b65)
7 Luz de controle do pisca
direito verde
t
8Luz de advertência geral
vermelha
e (b64)
9 Luz de controle da luz alta
azul
q
( ) Número entre parênteses
bPágina com esclarecimento
Campo das luzes de controle
10rsbkp2.book Seite 7 Montag, 13. Januar 2003 1:53 13

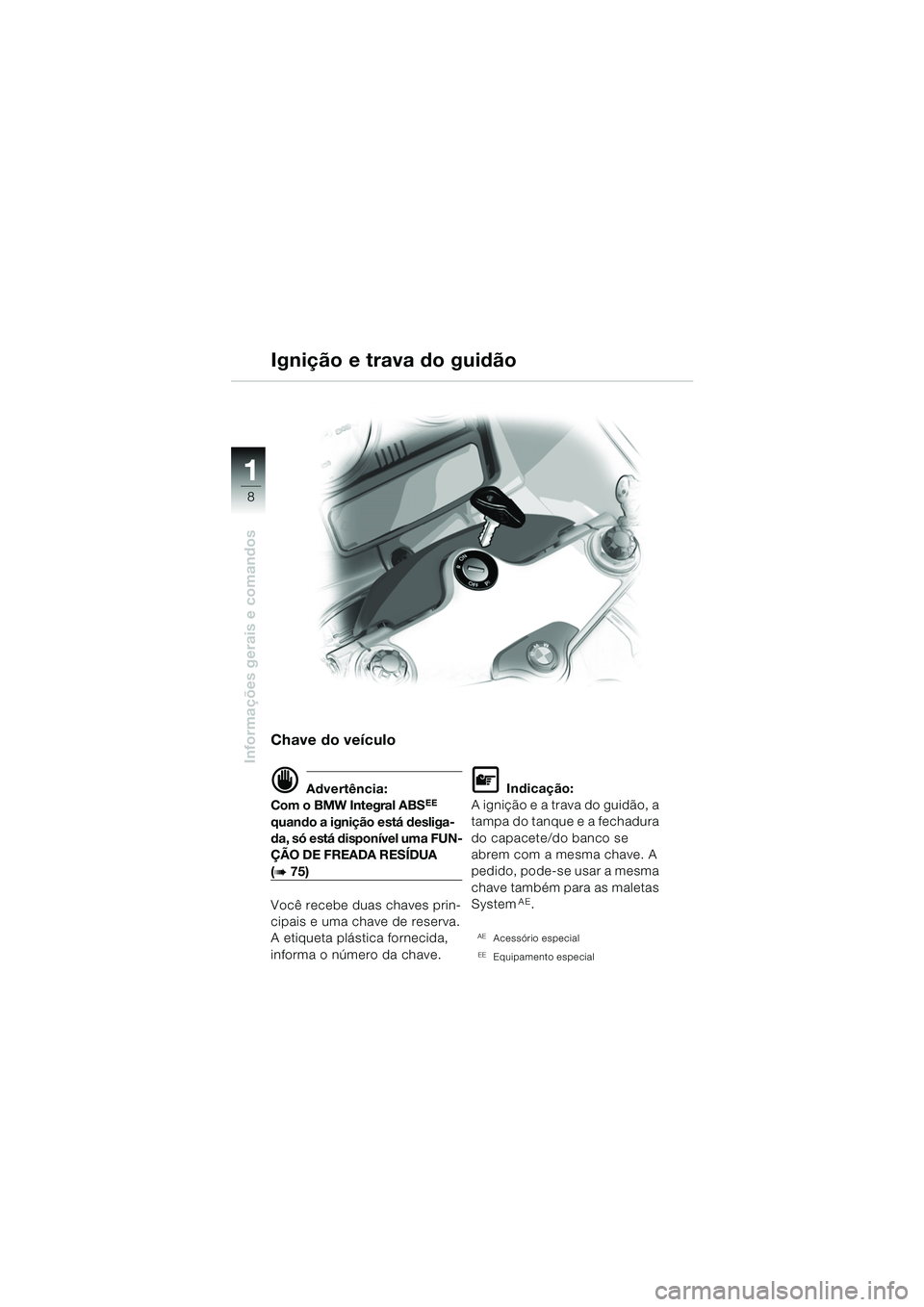

Page 10 of 96
1
Informações gerais e comandos
8
Chave do veículo
d Advertência:
Com o BMW Integral ABSEE
quando a ignição está desliga-
da, só está disponível uma FUN-
ÇÃO DE FREADA RESÍDUA
(b75)
Você recebe duas chaves prin-
cipais e uma chave de reserva.
A etiqueta plástica fornecida,
informa o número da chave.
L Indicação:
A ignição e a trava do guidão, a
tampa do tanque e a fechadura
do capacete/do banco se
abrem com a mesma chave. A
pedido, pode-se usar a mesma
chave também para as maletas
System
AE.
AEAcessório especial
EEEquipamento especial
Ignição e trava do guidão
10rsbkp2.book Seite 8 Montag, 13. Januar 2003 1:53 13
