BMW MOTORRAD R 1150 RS 2002 Libretto di uso e manutenzione (in Italian)

2
49
2

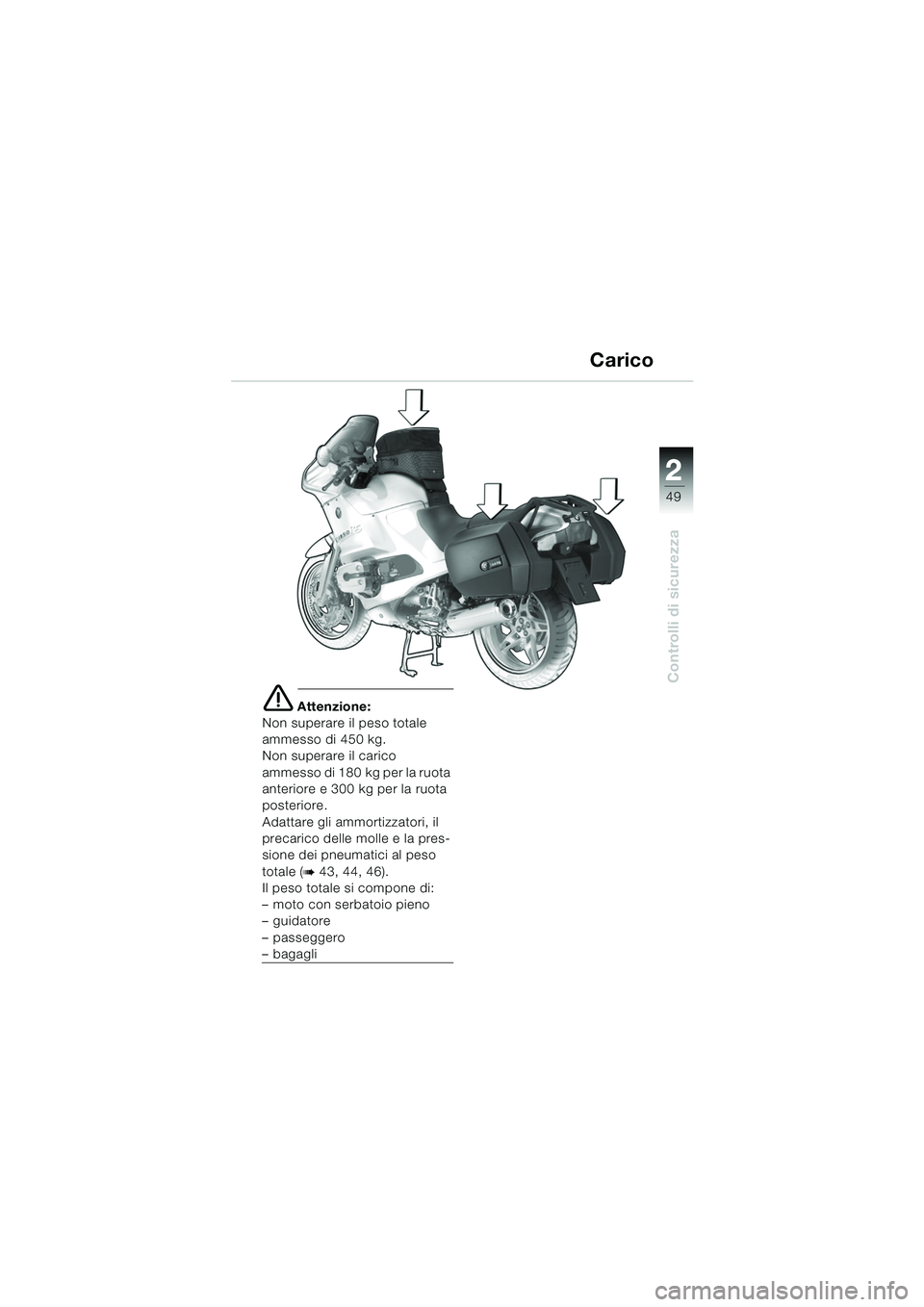

Controlli di sicurezza
e Attenzione:
Non superare il peso totale
ammesso di 450 kg.
Non superare il carico
ammesso di 180 kg per la ruota
anteriore e 300 kg per la ruota
posteriore.
Adattare gli ammortizzatori, il
precarico delle molle e la pres-
sione dei pneumatici al peso
totale (
b43, 44, 46).
Il peso totale si compone di:
– moto con serbatoio pieno
–guidatore
– passeggero
–bagagli
Carico
10rsbki2.book Seite 49 Montag, 13. Januar 2003 1:48 13

33
50
Avviamento – Guida – Parcheggio
Sicurezza d’impiego della
moto
Ogni moto ha una «vita propria».
Conoscerla vuol dire
sperimentare poco per volta il
comportamento di marcia e in
frenata, vale a dire:
– capacità di ripresa,
– tenuta di strada,
– comportamento in curva,
– potenza frenante ...
Vale la pena di conoscerla a
fondo.
Non va dimenticato che anche il
motore deve essere ancora
rodato durante i primi
1.000 km.
e Attenzione:
Con il BMW Integral ABSES,
grazie al servofreno è possibile
ottenere una potenza frenante
decisamente maggiore rispetto
a quella conseguita con
impianti frenanti tradizionali.
d Avvertimento:
I pneumatici devono
irruvidirsi nei primi chilometri.
Nei chilometri successivi
l'aderenza dei pneumatici è
ottimale (b59).
Non dimenticare mai che, in
caso di viaggi ad alte velocità,
diverse condizioni come: la
regolazione del sistema di
molleggio e di ammortizza-
zione, il carico non ripartito
equamente, gli indumenti
larghi, la pressione di gonfiag-
gio dei pneumatici insufficiente,
la cattiva condizione del battis-
trada, ecc.
possono influenzare il compor-
tamento di marcia della moto.

Equipaggiamento speciale
La prima uscita
10rsbki2.book Seite 50 Montag, 13. Januar 2003 1:48 13

3

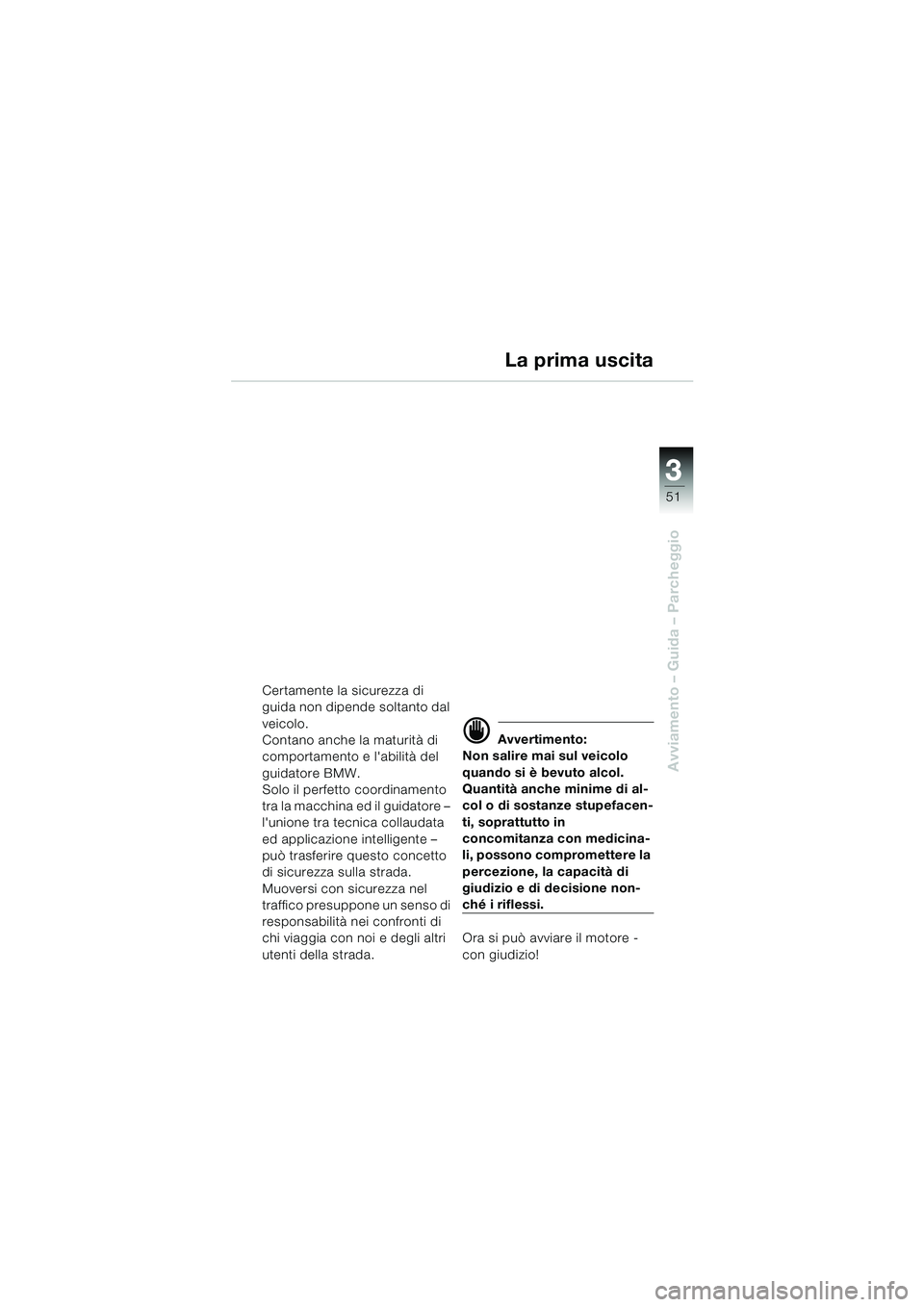

51
3
Avviamento – Guida – Parcheggio
La prima uscita
Certamente la sicurezza di
guida non dipende soltanto dal
veicolo.
Contano anche la maturità di
comportamento e l'abilità del
guidatore BMW.
Solo il perfetto coordinamento
tra la macchina ed il guidatore –
l'unione tra tecnica collaudata
ed applicazione intelligente –
può trasferire questo concetto
di sicurezza sulla strada.
Muoversi con sicurezza nel
traffico presuppone un senso di
responsabilità nei confronti di
chi viaggia con noi e degli altri
utenti della strada.
d Avvertimento:
Non salire mai sul veicolo
quando si è bevuto alcol.
Quantità anche minime di al-
col o di sostanze stupefacen-
ti, soprattutto in
concomitanza con medicina-
li, possono compromettere la
percezione, la capacità di
giudizio e di decisione non-
ché i riflessi.
Ora si può avviare il motore -
con giudizio!
10rsbki2.book Seite 51 Montag, 13. Januar 2003 1:48 13

33

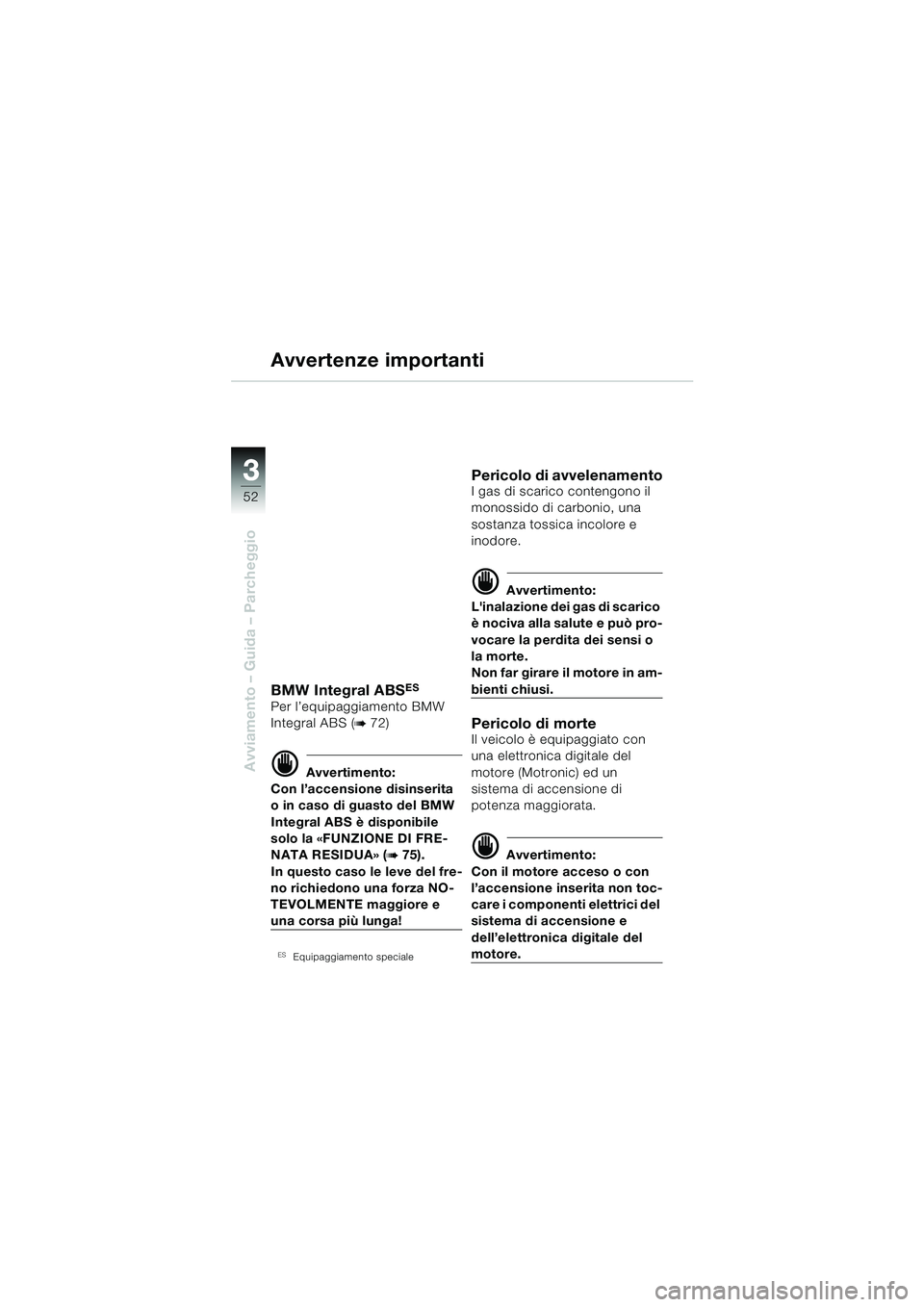

52
Avviamento – Guida – Parcheggio
Avvertenze importanti
BMW Integral ABSES
Per l’equipaggiamento BMW
Integral ABS (
b72)
d Avvertimento:
Con l’accensione disinserita
o in caso di guasto del BMW
Integral ABS è disponibile
solo la «FUNZIONE DI FRE-
NATA RESIDUA» (
b75).
In questo caso le leve del fre-
no richiedono una forza NO-
TEVOLMENTE maggiore e
una corsa più lunga!

Equipaggiamento speciale
Pericolo di avvelenamentoI gas di scarico contengono il
monossido di carbonio, una
sostanza tossica incolore e
inodore.
d Avvertimento:
L'inalazione dei gas di scarico
è nociva alla salute e può pro-
vocare la perdita dei sensi o
la morte.
Non far girare il motore in am-
bienti chiusi.
Pericolo di morteIl veicolo è equipaggiato con
una elettronica digitale del
motore (Motronic) ed un
sistema di accensione di
potenza maggiorata.
d Avvertimento:
Con il motore acceso o con
l’accensione inserita non toc-
care i componenti elettrici del
sistema di accensione e
dell’elettronica digitale del
motore.
10rsbki2.book Seite 52 Montag, 13. Januar 2003 1:48 13

3

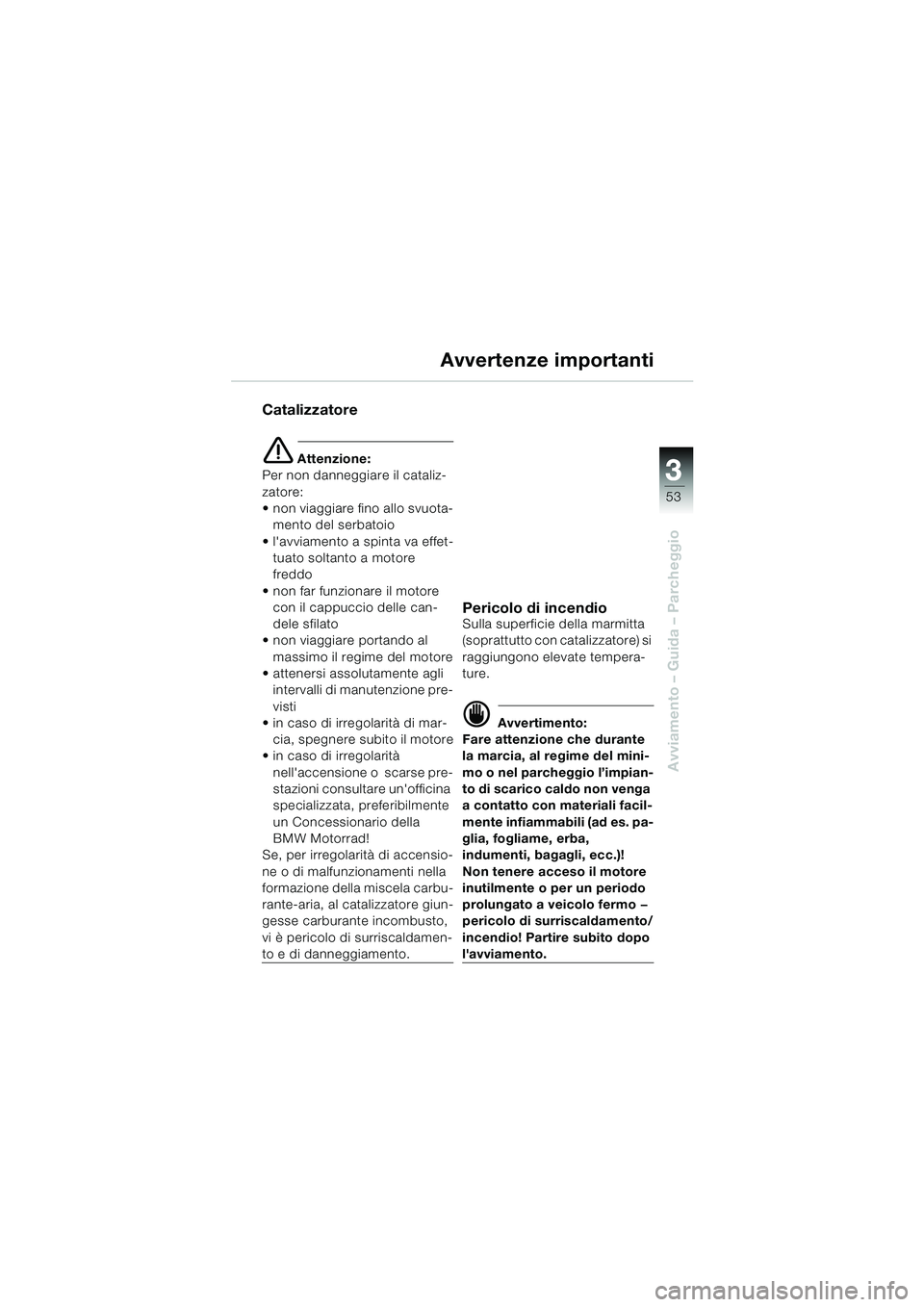

53
3
Avviamento – Guida – Parcheggio
Avvertenze importanti
Catalizzatore
e Attenzione:
Per non danneggiare il cataliz-
zatore:
 non viaggiare fino allo svuota- mento del serbatoio
 l'avviamento a spinta va effet- tuato soltanto a motore
freddo
 non far funzionare il motore con il cappuccio delle can-
dele sfilato
 non viaggiare portando al
massimo il regime del motore
 attenersi assolutamente agli intervalli di manutenzione pre-
visti
 in caso di irregolarità di mar-
cia, spegnere subito il motore
 in caso di irregolarità
nell'accensione o scarse pre-
stazioni consultare un'officina
specializzata, preferibilmente
un Concessionario della
BMW Motorrad!
Se, per irregolarità di accensio-
ne o di malfunzionamenti nella
formazione della miscela carbu-
rante-aria, al catalizzatore giun-
gesse carburante incombusto,
vi è pericolo di surriscaldamen-
to e di danneggiamento.
Pericolo di incendioSulla superficie della marmitta
(soprattutto con catalizzatore) si
raggiungono elevate tempera-
ture.
d Avvertimento:
Fare attenzione che durante
la marcia, al regime del mini-
mo o nel parcheggio l’impian-
to di scarico caldo non venga
a contatto con materiali facil-
mente infiammabili (ad es. pa-
glia, fogliame, erba,
indumenti, bagagli, ecc.)!
Non tenere acceso il motore
inutilmente o per un periodo
prolungato a veicolo fermo —
pericolo di surriscaldamento/
incendio! Partire subito dopo
l'avviamento.
10rsbki2.book Seite 53 Montag, 13. Januar 2003 1:48 13

33

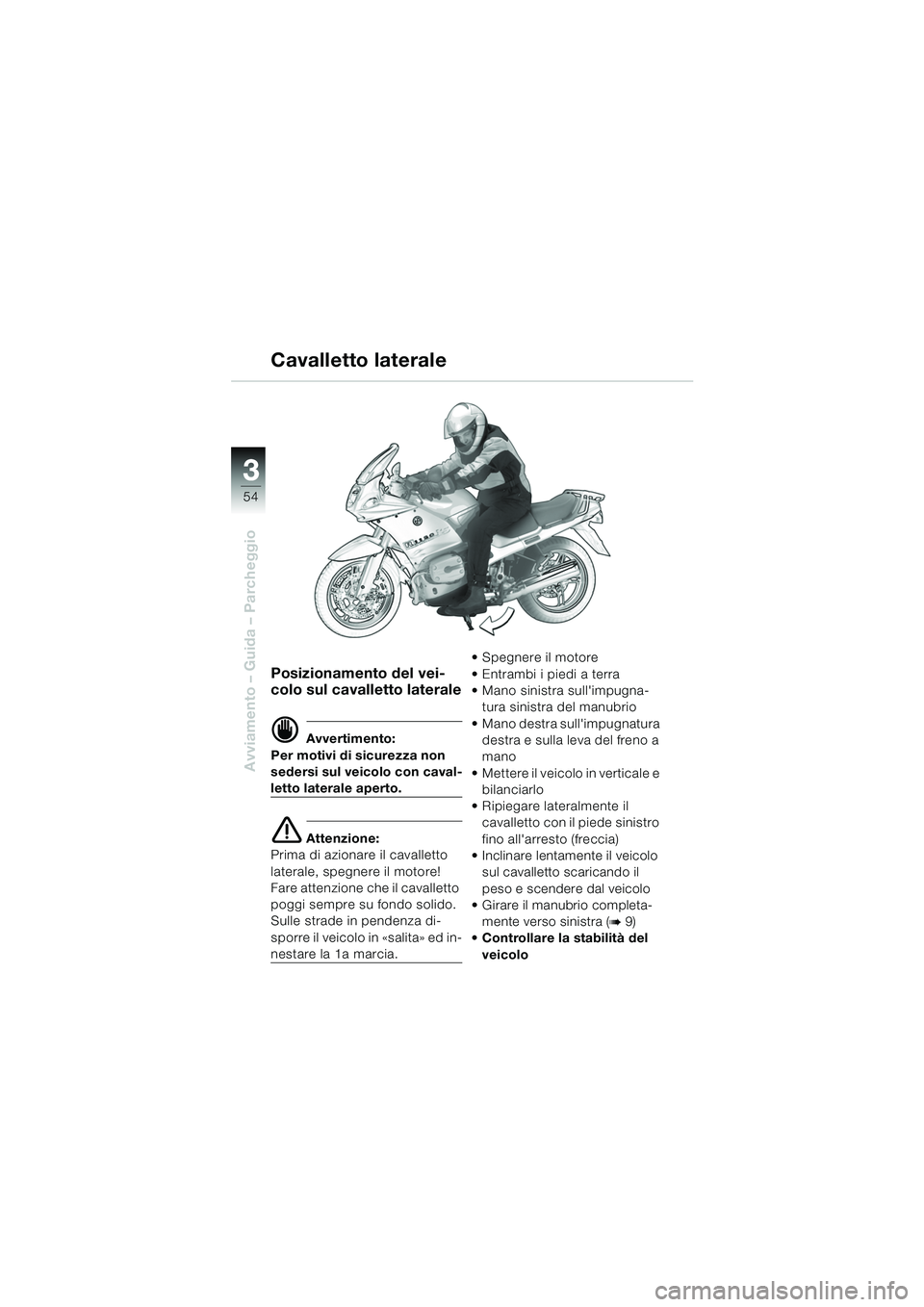

54
Avviamento – Guida – Parcheggio
Posizionamento del vei-
colo sul cavalletto laterale
d Avvertimento:
Per motivi di sicurezza non
sedersi sul veicolo con caval-
letto laterale aperto.
e Attenzione:
Prima di azionare il cavalletto
laterale, spegnere il motore!
Fare attenzione che il cavalletto
poggi sempre su fondo solido.
Sulle strade in pendenza di-
sporre il veicolo in «salita» ed in-
nestare la 1a marcia.  Spegnere il motore
 Entrambi i piedi a terra
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sull'impugnatura destra e sulla leva del freno a
mano
 Mettere il veicolo in verticale e bilanciarlo
 Ripiegare lateralmente il cavalletto con il piede sinistro
fino all'arresto (freccia)
 Inclinare lentamente il veicolo sul cavalletto scaricando il
peso e scendere dal veicolo
 Girare il manubrio completa-
mente verso sinistra (
b9)
 Controllare la stabilità del
veicolo
Cavalletto laterale
10rsbki2.book Seite 54 Montag, 13. Januar 2003 1:48 13

3
55
3
Avviamento – Guida – Parcheggio

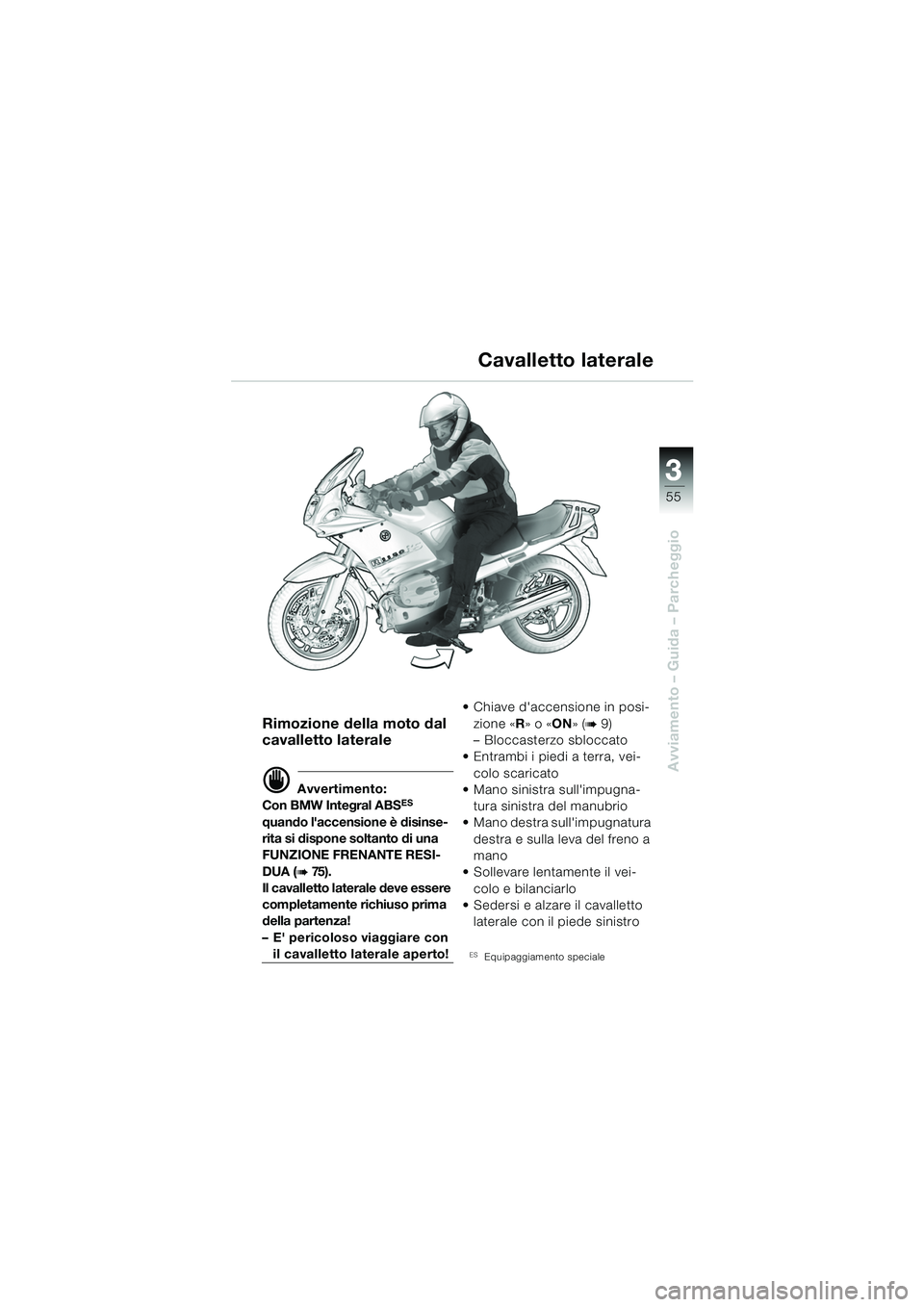

Rimozione della moto dal
cavalletto laterale
d Avvertimento:
Con BMW Integral ABSES
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE RESI-
DUA (
b75 ) .
Il cavalletto laterale deve essere
completamente richiuso prima
della partenza!
– E' pericoloso viaggiare con
il cavalletto laterale aperto!  Chiave d'accensione in posi-
zione « R» o « ON» (
b9)
– Bloccasterzo sbloccato
 Entrambi i piedi a terra, vei- colo scaricato
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sull'impugnatura
destra e sulla leva del freno a
mano
 Sollevare lentamente il vei-
colo e bilanciarlo
 Sedersi e alzare il cavalletto
laterale con il piede sinistro

Equipaggiamento speciale
Cavalletto laterale
10rsbki2.book Seite 55 Montag, 13. Januar 2003 1:48 13

33

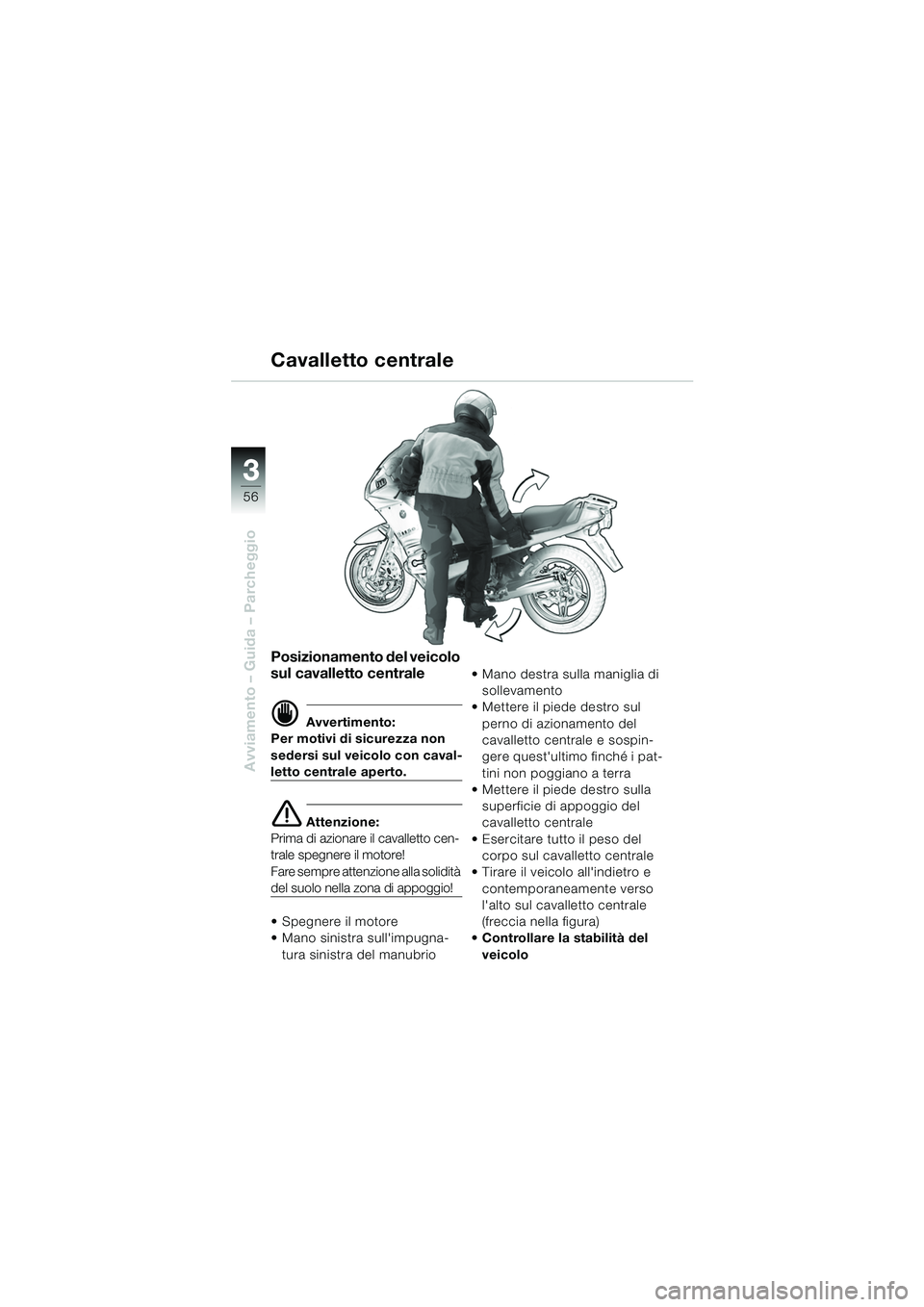

56
Avviamento – Guida – Parcheggio
Posizionamento del veicolo
sul cavalletto centrale
d Avvertimento:
Per motivi di sicurezza non
sedersi sul veicolo con caval-
letto centrale aperto.
e Attenzione:
Prima di azionare il cavalletto cen-
trale spegnere il motore!
Fare sempre attenzione alla solidità
del suolo nella zona di appoggio!
 Spegnere il motore
 Mano sinistra sull'impugna-
tura sinistra del manubrio  Mano destra sulla maniglia di
sollevamento
 Mettere il piede destro sul
perno di azionamento del
cavalletto centrale e sospin-
gere quest'ultimo finché i pat-
tini non poggiano a terra
 Mettere il piede destro sulla
superficie di appoggio del
cavalletto centrale
 Esercitare tutto il peso del corpo sul cavalletto centrale
 Tirare il veicolo all'indietro e
contemporaneamente verso
l'alto sul cavalletto centrale
(freccia nella figura)
 Controllare la stabilità del
veicolo
Cavalletto centrale
10rsbki2.book Seite 56 Montag, 13. Januar 2003 1:48 13

3

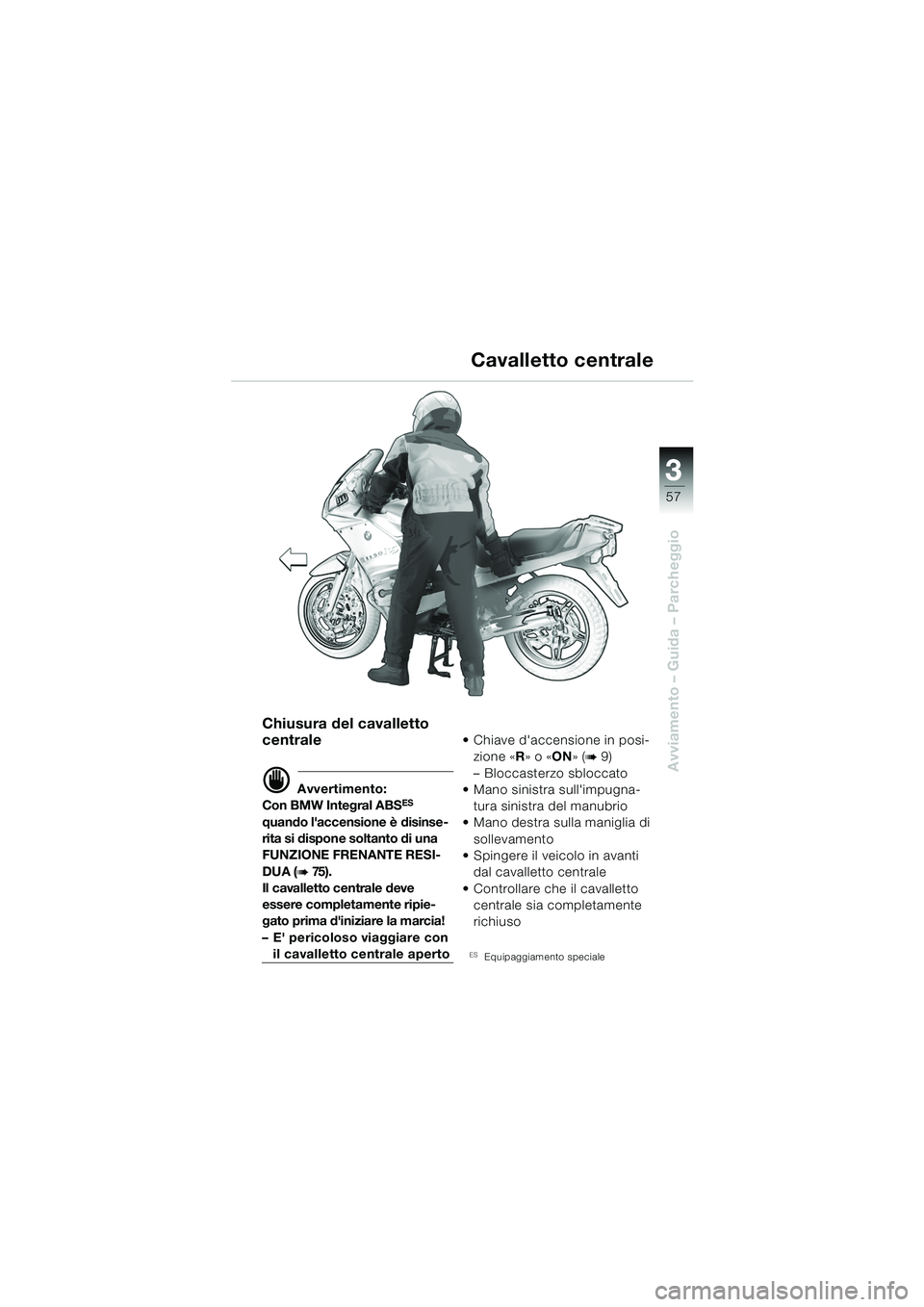

57
3
Avviamento – Guida – Parcheggio
Chiusura del cavalletto
centrale
d Avvertimento:
Con BMW Integral ABSES
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE RESI-
DUA (
b75 ) .
Il cavalletto centrale deve
essere completamente ripie-
gato prima d'iniziare la marcia!
– E' pericoloso viaggiare con
il cavalletto centrale aperto  Chiave d'accensione in posi-
zione « R» o « ON» (
b9)
– Bloccasterzo sbloccato
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sulla maniglia di
sollevamento
 Spingere il veicolo in avanti dal cavalletto centrale
 Controllare che il cavalletto centrale sia completamente
richiuso

Equipaggiamento speciale
Cavalletto centrale
10rsbki2.book Seite 57 Montag, 13. Januar 2003 1:48 13

33

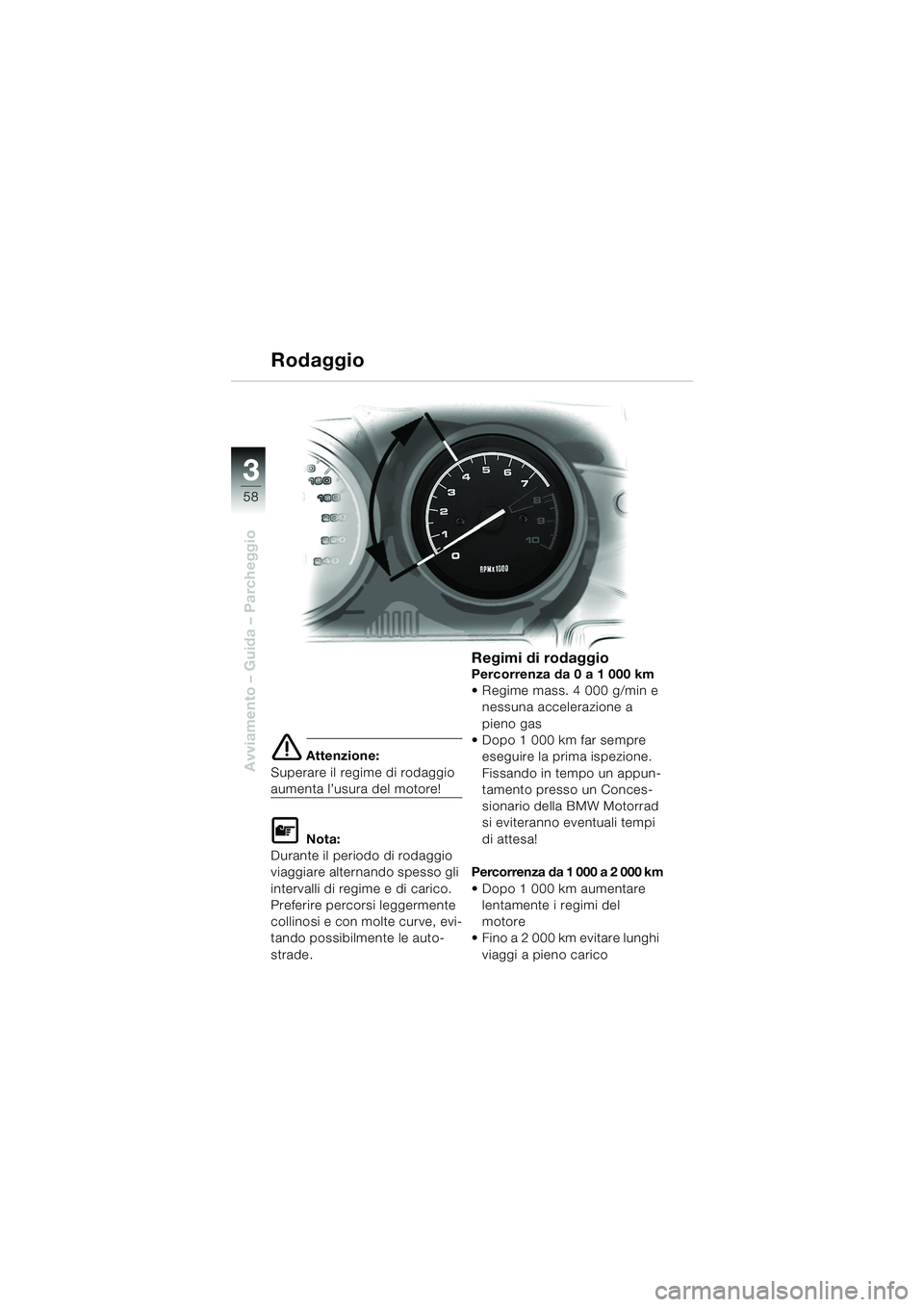

58
Avviamento – Guida – Parcheggioe Attenzione:
Superare il regime di rodaggio
aumenta l’usura del motore!
L Nota:
Durante il periodo di rodaggio
viaggiare alternando spesso gli
intervalli di regime e di carico.
Preferire percorsi leggermente
collinosi e con molte curve, evi-
tando possibilmente le auto-
strade.
Regimi di rodaggioPercorrenza da 0 a 1 000 km
 Regime mass. 4 000 g/min e nessuna accelerazione a
pieno gas
 Dopo 1 000 km far sempre
eseguire la prima ispezione.
Fissando in tempo un appun-
tamento presso un Conces-
sionario della BMW Motorrad
si eviteranno eventuali tempi
di attesa!
Percorrenza da 1 000 a 2 000 km
 Dopo 1 000 km aumentare lentamente i regimi del
motore
 Fino a 2 000 km evitare lunghi
viaggi a pieno carico
Rodaggio
