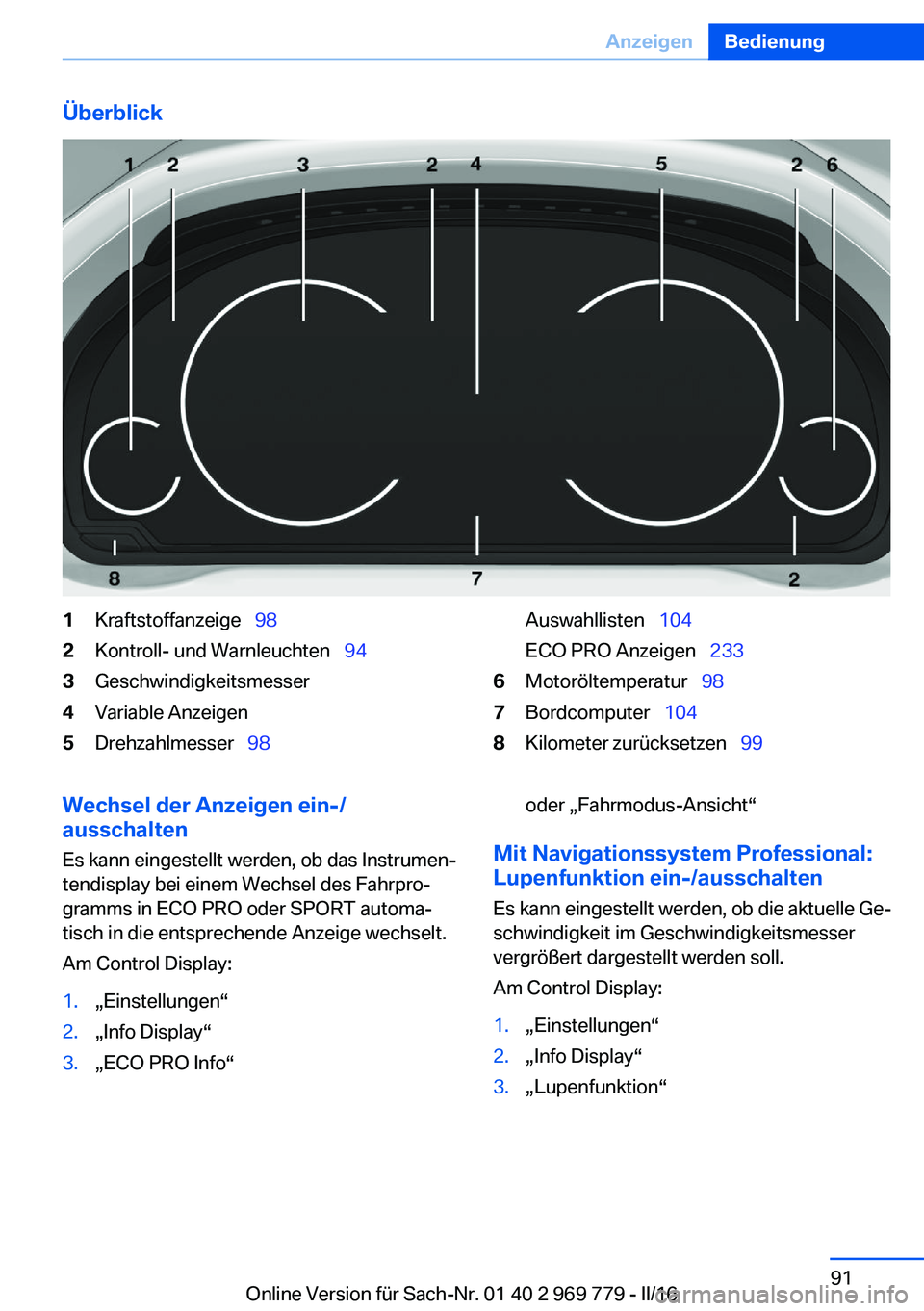

Überblick1Kraftstoffanzeige  982Kontroll- und Warnleuchten   943Geschwindigkeitsmesser4Variable Anzeigen5Drehzahlmesser  98Auswahllisten  104
ECO PRO Anzeigen   2336Motoröltemperatur  987Bordcomputer  1048Kilometer zurücksetzen   99Wechsel der Anzeigen ein-/
ausschalten
Es kann eingestellt werden, ob das Instrumen‐
tendisplay bei einem Wechsel des Fahrpro‐
gramms in ECO PRO oder SPORT automa‐
tisch in die entsprechende Anzeige wechselt.
Am Control Display:1.„Einstellungen“2.„Info Display“3.„ECO PRO Info“oder „Fahrmodus-Ansicht“
Mit Navigationssystem Professional:
Lupenfunktion ein-/ausschalten
Es kann eingestellt werden, ob die aktuelle Ge‐
schwindigkeit im Geschwindigkeitsmesser
vergrößert dargestellt werden soll.
Am Control Display:
1.„Einstellungen“2.„Info Display“3.„Lupenfunktion“Seite 91AnzeigenBedienung91
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

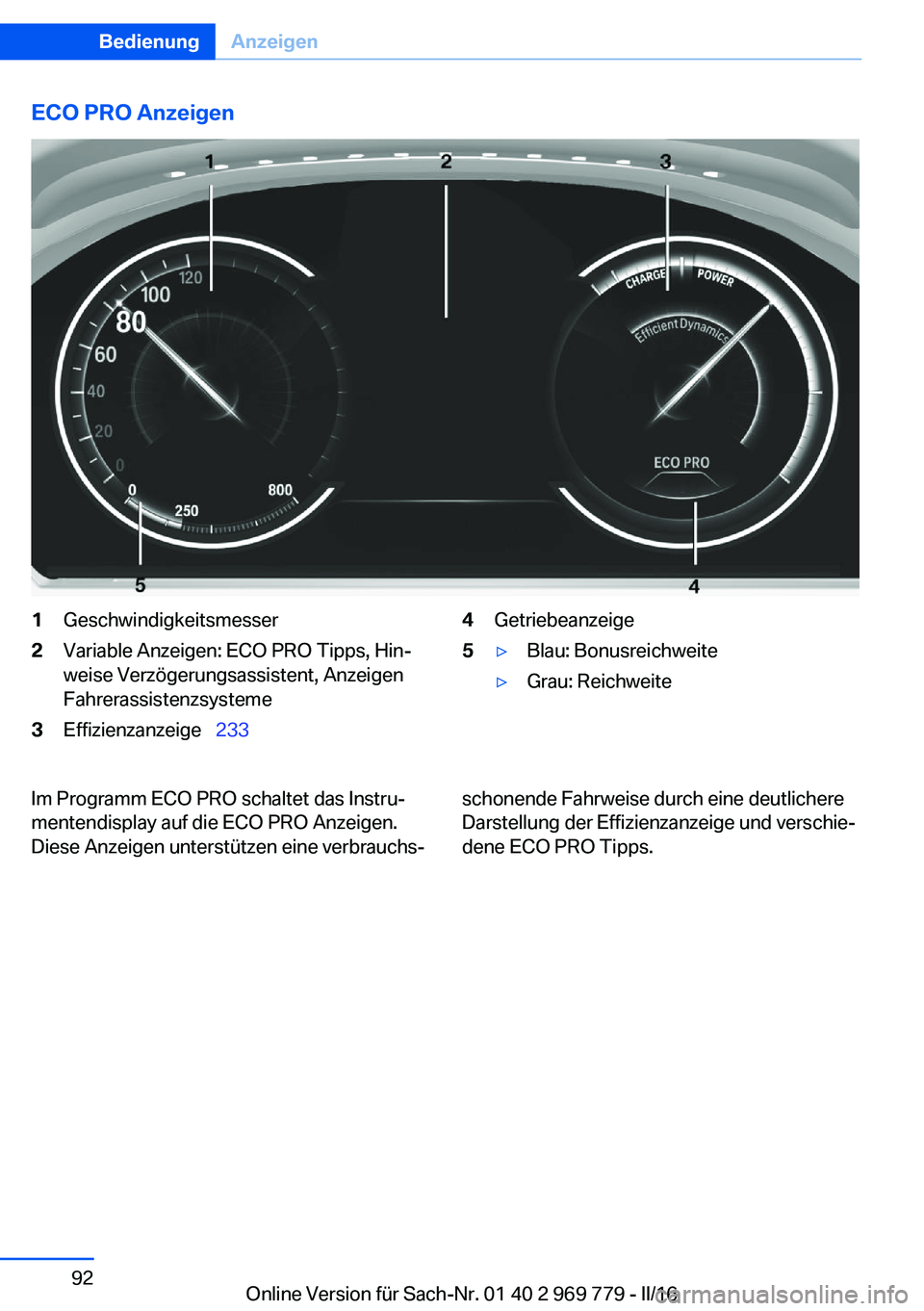

ECO PRO Anzeigen1Geschwindigkeitsmesser2Variable Anzeigen: ECO PRO Tipps, Hin‐
weise Verzögerungsassistent, Anzeigen
Fahrerassistenzsysteme3Effizienzanzeige   2334Getriebeanzeige5▷Blau: Bonusreichweite▷Grau: ReichweiteIm Programm ECO PRO schaltet das Instru‐
mentendisplay auf die ECO PRO Anzeigen.
Diese Anzeigen unterstützen eine verbrauchs‐schonende Fahrweise durch eine deutlichere
Darstellung der Effizienzanzeige und verschie‐
dene ECO PRO Tipps.Seite 92BedienungAnzeigen92
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

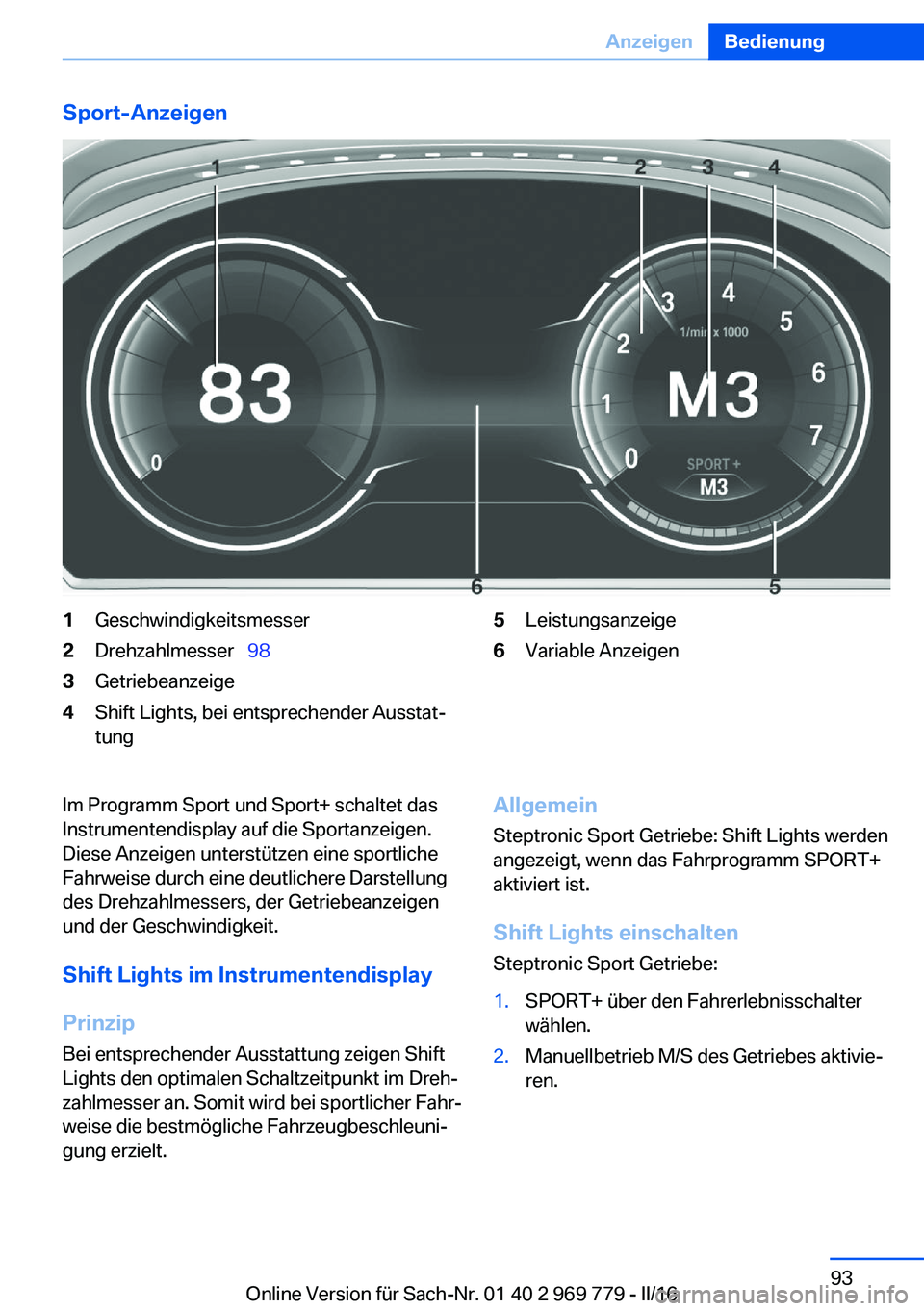

Sport-Anzeigen1Geschwindigkeitsmesser2Drehzahlmesser  983Getriebeanzeige4Shift Lights, bei entsprechender Ausstat‐
tung5Leistungsanzeige6Variable AnzeigenIm Programm Sport und Sport+ schaltet das
Instrumentendisplay auf die Sportanzeigen.
Diese Anzeigen unterstützen eine sportliche
Fahrweise durch eine deutlichere Darstellung
des Drehzahlmessers, der Getriebeanzeigen
und der Geschwindigkeit.
Shift Lights im Instrumentendisplay
Prinzip Bei entsprechender Ausstattung zeigen Shift
Lights den optimalen Schaltzeitpunkt im Dreh‐
zahlmesser an. Somit wird bei sportlicher Fahr‐
weise die bestmögliche Fahrzeugbeschleuni‐
gung erzielt.Allgemein
Steptronic Sport Getriebe: Shift Lights werden
angezeigt, wenn das Fahrprogramm SPORT+
aktiviert ist.
Shift Lights einschalten Steptronic Sport Getriebe:1.SPORT+ über den Fahrerlebnisschalter
wählen.2.Manuellbetrieb M/S des Getriebes aktivie‐
ren.Seite 93AnzeigenBedienung93
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

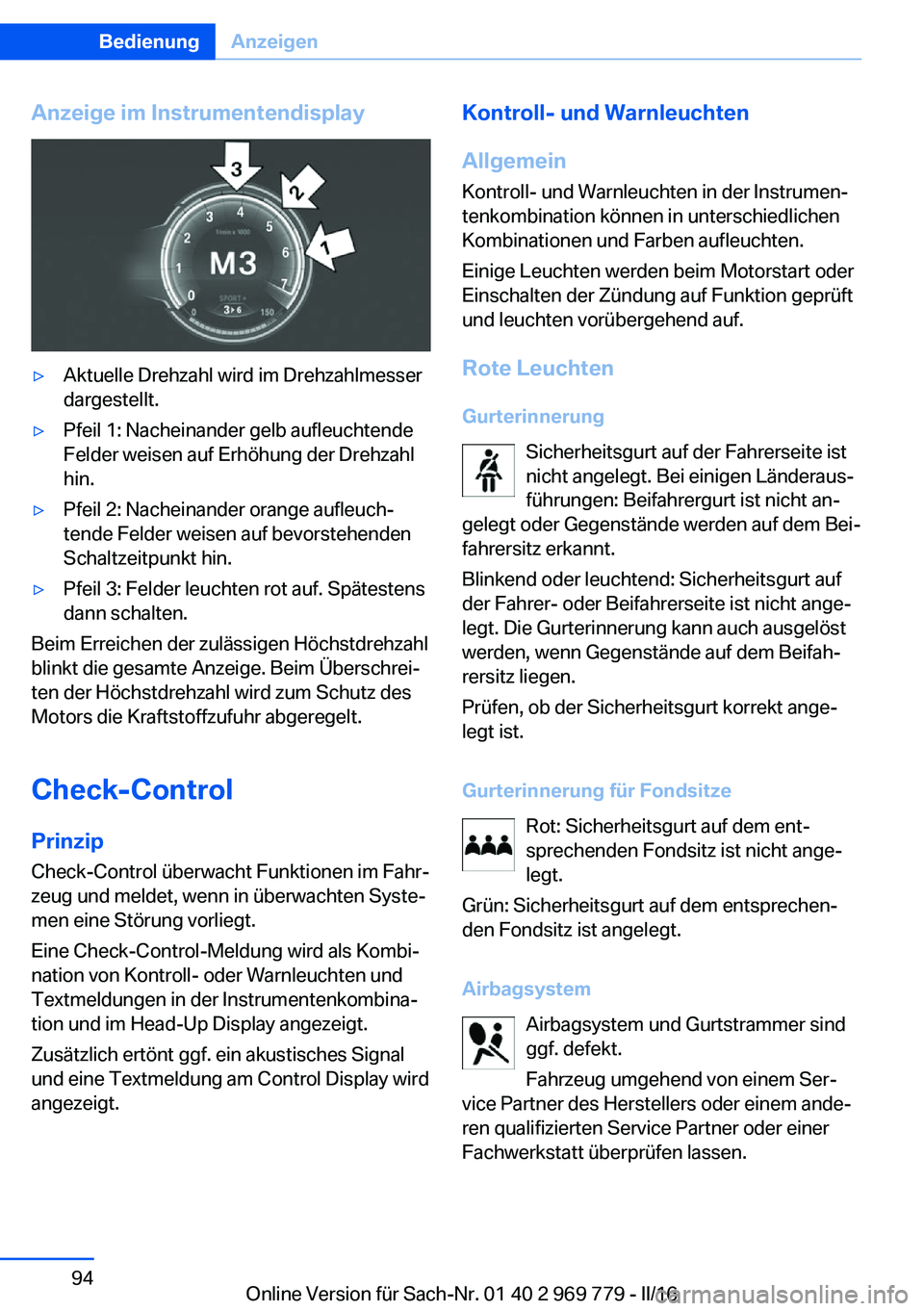

Anzeige im Instrumentendisplay▷Aktuelle Drehzahl wird im Drehzahlmesser
dargestellt.▷Pfeil 1: Nacheinander gelb aufleuchtende
Felder weisen auf Erhöhung der Drehzahl
hin.▷Pfeil 2: Nacheinander orange aufleuch‐
tende Felder weisen auf bevorstehenden
Schaltzeitpunkt hin.▷Pfeil 3: Felder leuchten rot auf. Spätestens
dann schalten.
Beim Erreichen der zulässigen Höchstdrehzahl
blinkt die gesamte Anzeige. Beim Überschrei‐
ten der Höchstdrehzahl wird zum Schutz des
Motors die Kraftstoffzufuhr abgeregelt.
Check-Control PrinzipCheck-Control überwacht Funktionen im Fahr‐
zeug und meldet, wenn in überwachten Syste‐ men eine Störung vorliegt.
Eine Check-Control-Meldung wird als Kombi‐
nation von Kontroll- oder Warnleuchten und
Textmeldungen in der Instrumentenkombina‐
tion und im Head-Up Display angezeigt.
Zusätzlich ertönt ggf. ein akustisches Signal
und eine Textmeldung am Control Display wird
angezeigt.
Kontroll- und Warnleuchten
Allgemein Kontroll- und Warnleuchten in der Instrumen‐
tenkombination können in unterschiedlichen
Kombinationen und Farben aufleuchten.
Einige Leuchten werden beim Motorstart oder
Einschalten der Zündung auf Funktion geprüft
und leuchten vorübergehend auf.
Rote Leuchten Gurterinnerung Sicherheitsgurt auf der Fahrerseite istnicht angelegt. Bei einigen Länderaus‐
führungen: Beifahrergurt ist nicht an‐
gelegt oder Gegenstände werden auf dem Bei‐
fahrersitz erkannt.
Blinkend oder leuchtend: Sicherheitsgurt auf
der Fahrer- oder Beifahrerseite ist nicht ange‐
legt. Die Gurterinnerung kann auch ausgelöst
werden, wenn Gegenstände auf dem Beifah‐
rersitz liegen.
Prüfen, ob der Sicherheitsgurt korrekt ange‐
legt ist.
Gurterinnerung für Fondsitze Rot: Sicherheitsgurt auf dem ent‐
sprechenden Fondsitz ist nicht ange‐
legt.
Grün: Sicherheitsgurt auf dem entsprechen‐
den Fondsitz ist angelegt.
Airbagsystem Airbagsystem und Gurtstrammer sind
ggf. defekt.
Fahrzeug umgehend von einem Ser‐
vice Partner des Herstellers oder einem ande‐ ren qualifizierten Service Partner oder einer
Fachwerkstatt überprüfen lassen.Seite 94BedienungAnzeigen94
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

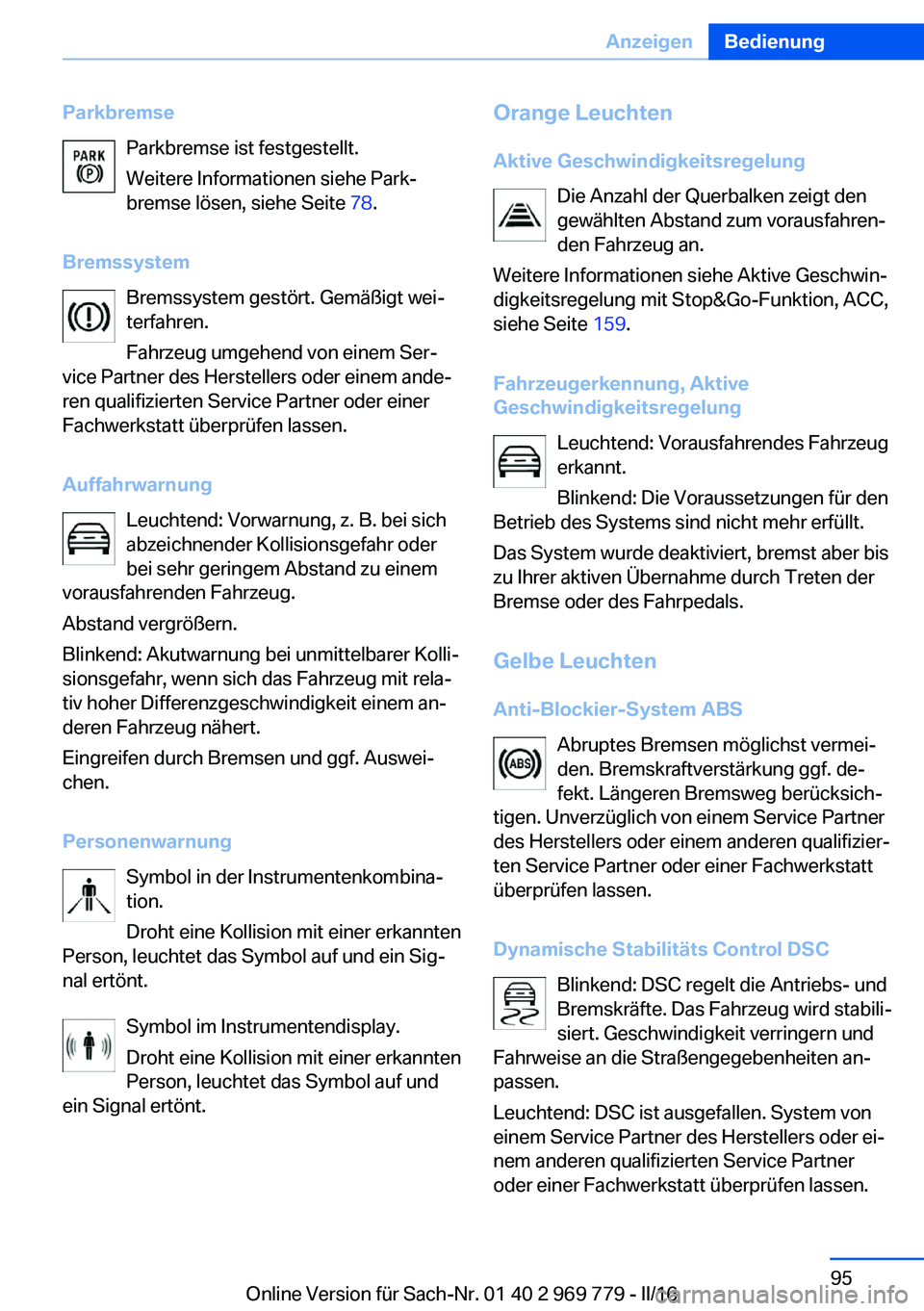

ParkbremseParkbremse ist festgestellt.
Weitere Informationen siehe Park‐
bremse lösen, siehe Seite 78.
Bremssystem Bremssystem gestört. Gemäßigt wei‐
terfahren.
Fahrzeug umgehend von einem Ser‐
vice Partner des Herstellers oder einem ande‐
ren qualifizierten Service Partner oder einer
Fachwerkstatt überprüfen lassen.
Auffahrwarnung Leuchtend: Vorwarnung, z. B. bei sich
abzeichnender Kollisionsgefahr oder
bei sehr geringem Abstand zu einem
vorausfahrenden Fahrzeug.
Abstand vergrößern.
Blinkend: Akutwarnung bei unmittelbarer Kolli‐
sionsgefahr, wenn sich das Fahrzeug mit rela‐
tiv hoher Differenzgeschwindigkeit einem an‐
deren Fahrzeug nähert.
Eingreifen durch Bremsen und ggf. Auswei‐
chen.
Personenwarnung Symbol in der Instrumentenkombina‐
tion.
Droht eine Kollision mit einer erkannten
Person, leuchtet das Symbol auf und ein Sig‐
nal ertönt.
Symbol im Instrumentendisplay.
Droht eine Kollision mit einer erkannten
Person, leuchtet das Symbol auf und
ein Signal ertönt.Orange Leuchten
Aktive Geschwindigkeitsregelung Die Anzahl der Querbalken zeigt den
gewählten Abstand zum vorausfahren‐
den Fahrzeug an.
Weitere Informationen siehe Aktive Geschwin‐
digkeitsregelung mit Stop&Go-Funktion, ACC,
siehe Seite 159.
Fahrzeugerkennung, Aktive
Geschwindigkeitsregelung
Leuchtend: Vorausfahrendes Fahrzeug
erkannt.
Blinkend: Die Voraussetzungen für den
Betrieb des Systems sind nicht mehr erfüllt.
Das System wurde deaktiviert, bremst aber bis
zu Ihrer aktiven Übernahme durch Treten der
Bremse oder des Fahrpedals.
Gelbe Leuchten Anti-Blockier-System ABS Abruptes Bremsen möglichst vermei‐
den. Bremskraftverstärkung ggf. de‐
fekt. Längeren Bremsweg berücksich‐
tigen. Unverzüglich von einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
überprüfen lassen.
Dynamische Stabilitäts Control DSC Blinkend: DSC regelt die Antriebs- und
Bremskräfte. Das Fahrzeug wird stabili‐
siert. Geschwindigkeit verringern und
Fahrweise an die Straßengegebenheiten an‐
passen.
Leuchtend: DSC ist ausgefallen. System von einem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt überprüfen lassen.Seite 95AnzeigenBedienung95
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

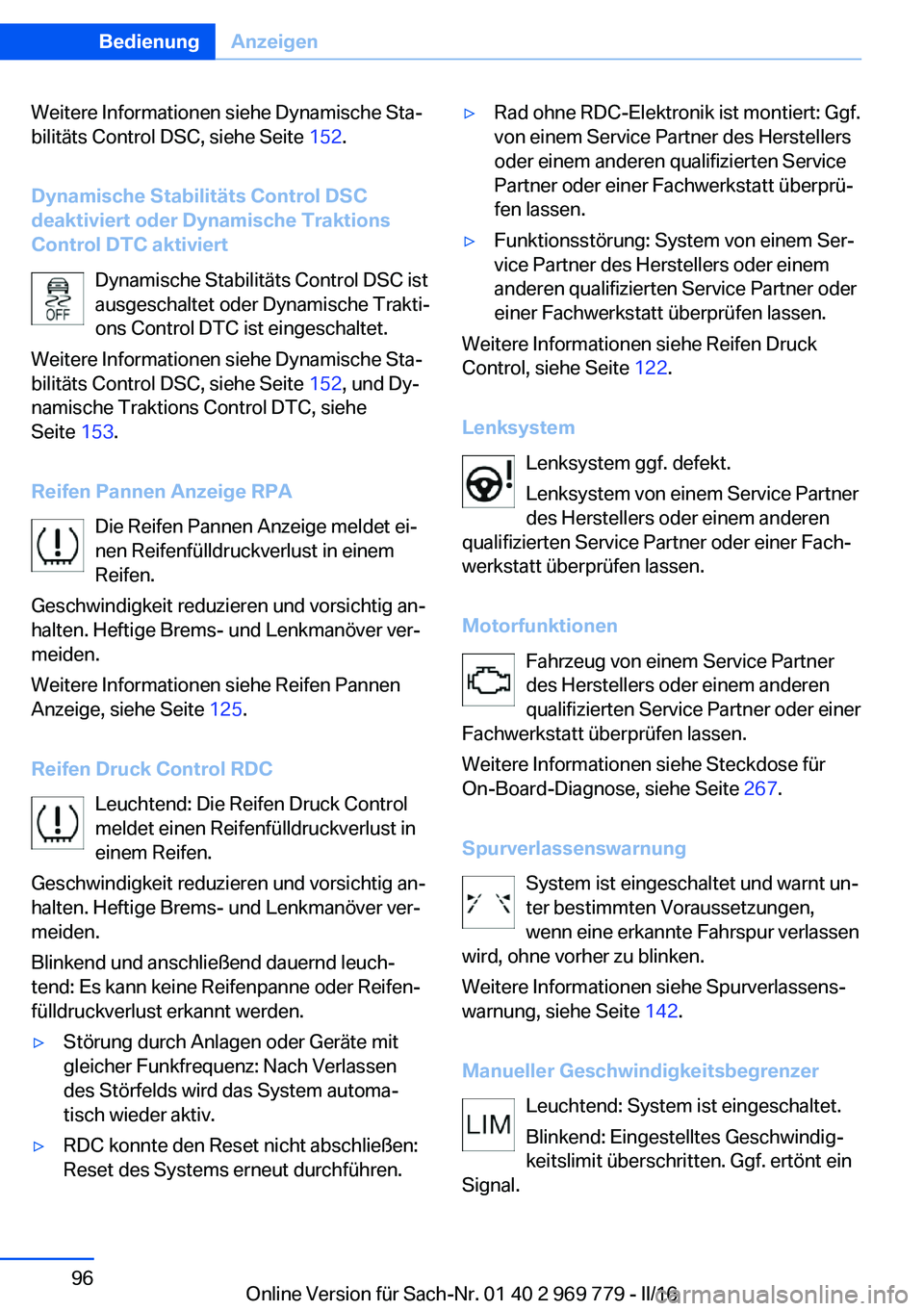

Weitere Informationen siehe Dynamische Sta‐
bilitäts Control DSC, siehe Seite 152.
Dynamische Stabilitäts Control DSC
deaktiviert oder Dynamische Traktions
Control DTC aktiviert
Dynamische Stabilitäts Control DSC istausgeschaltet oder Dynamische Trakti‐
ons Control DTC ist eingeschaltet.
Weitere Informationen siehe Dynamische Sta‐
bilitäts Control DSC, siehe Seite 152, und Dy‐
namische Traktions Control DTC, siehe
Seite 153.
Reifen Pannen Anzeige RPA Die Reifen Pannen Anzeige meldet ei‐
nen Reifenfülldruckverlust in einem
Reifen.
Geschwindigkeit reduzieren und vorsichtig an‐
halten. Heftige Brems- und Lenkmanöver ver‐
meiden.
Weitere Informationen siehe Reifen Pannen Anzeige, siehe Seite 125.
Reifen Druck Control RDC Leuchtend: Die Reifen Druck Control
meldet einen Reifenfülldruckverlust in
einem Reifen.
Geschwindigkeit reduzieren und vorsichtig an‐
halten. Heftige Brems- und Lenkmanöver ver‐
meiden.
Blinkend und anschließend dauernd leuch‐
tend: Es kann keine Reifenpanne oder Reifen‐
fülldruckverlust erkannt werden.▷Störung durch Anlagen oder Geräte mit
gleicher Funkfrequenz: Nach Verlassen
des Störfelds wird das System automa‐
tisch wieder aktiv.▷RDC konnte den Reset nicht abschließen:
Reset des Systems erneut durchführen.▷Rad ohne RDC-Elektronik ist montiert: Ggf.
von einem Service Partner des Herstellers
oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt überprü‐
fen lassen.▷Funktionsstörung: System von einem Ser‐
vice Partner des Herstellers oder einem
anderen qualifizierten Service Partner oder
einer Fachwerkstatt überprüfen lassen.
Weitere Informationen siehe Reifen Druck
Control, siehe Seite 122.
Lenksystem Lenksystem ggf. defekt.
Lenksystem von einem Service Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt überprüfen lassen.
Motorfunktionen Fahrzeug von einem Service Partner
des Herstellers oder einem anderen
qualifizierten Service Partner oder einer
Fachwerkstatt überprüfen lassen.
Weitere Informationen siehe Steckdose für
On-Board-Diagnose, siehe Seite 267.
Spurverlassenswarnung System ist eingeschaltet und warnt un‐
ter bestimmten Voraussetzungen,
wenn eine erkannte Fahrspur verlassen
wird, ohne vorher zu blinken.
Weitere Informationen siehe Spurverlassens‐
warnung, siehe Seite 142.
Manueller Geschwindigkeitsbegrenzer Leuchtend: System ist eingeschaltet.
Blinkend: Eingestelltes Geschwindig‐
keitslimit überschritten. Ggf. ertönt ein
Signal.
Seite 96BedienungAnzeigen96
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

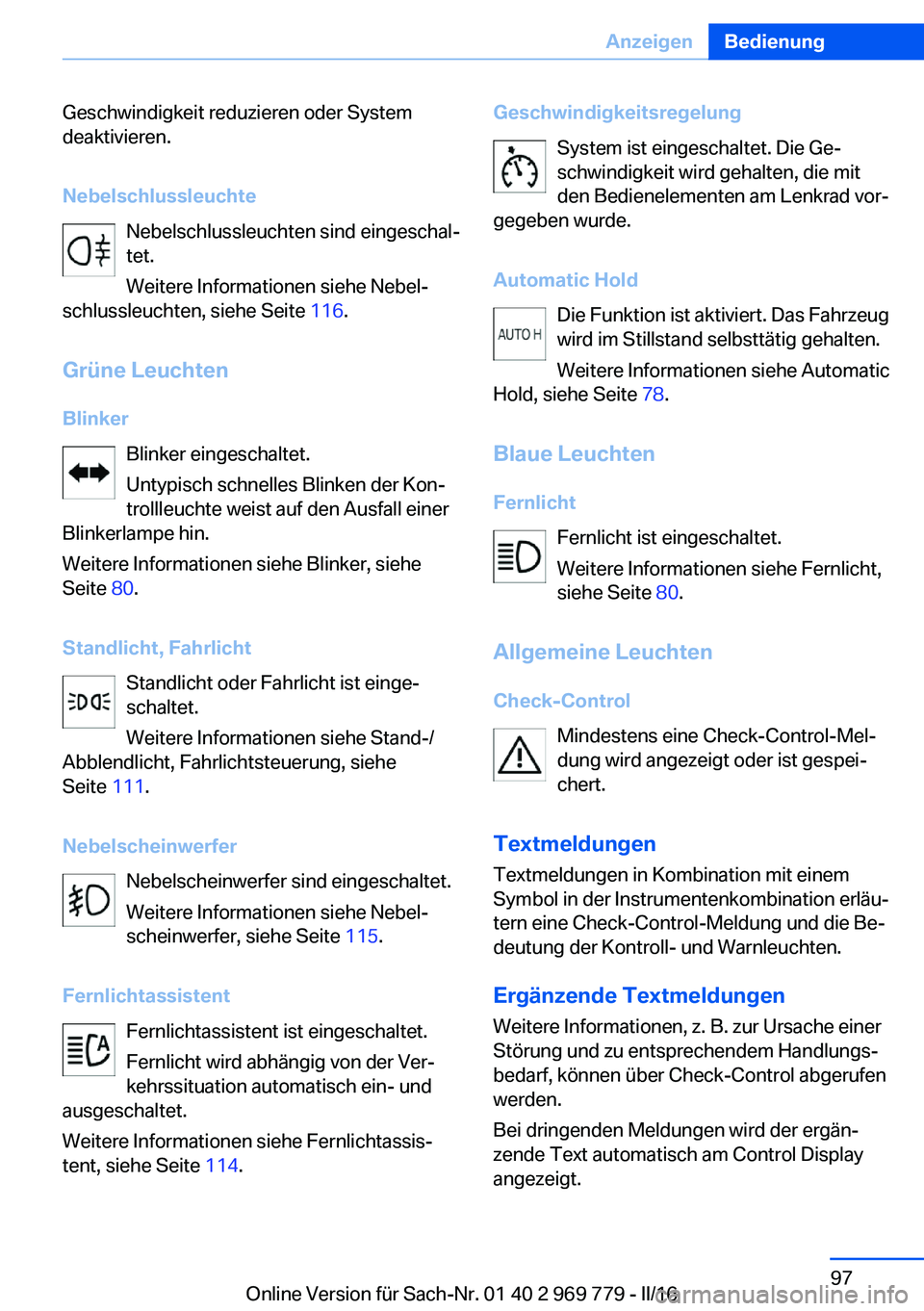

Geschwindigkeit reduzieren oder System
deaktivieren.
Nebelschlussleuchte Nebelschlussleuchten sind eingeschal‐
tet.
Weitere Informationen siehe Nebel‐
schlussleuchten, siehe Seite 116.
Grüne Leuchten
Blinker Blinker eingeschaltet.
Untypisch schnelles Blinken der Kon‐
trollleuchte weist auf den Ausfall einer
Blinkerlampe hin.
Weitere Informationen siehe Blinker, siehe
Seite 80.
Standlicht, Fahrlicht Standlicht oder Fahrlicht ist einge‐
schaltet.
Weitere Informationen siehe Stand-/
Abblendlicht, Fahrlichtsteuerung, siehe
Seite 111.
Nebelscheinwerfer Nebelscheinwerfer sind eingeschaltet.
Weitere Informationen siehe Nebel‐
scheinwerfer, siehe Seite 115.
Fernlichtassistent Fernlichtassistent ist eingeschaltet.
Fernlicht wird abhängig von der Ver‐
kehrssituation automatisch ein- und
ausgeschaltet.
Weitere Informationen siehe Fernlichtassis‐
tent, siehe Seite 114.Geschwindigkeitsregelung
System ist eingeschaltet. Die Ge‐
schwindigkeit wird gehalten, die mit
den Bedienelementen am Lenkrad vor‐
gegeben wurde.
Automatic Hold Die Funktion ist aktiviert. Das Fahrzeug
wird im Stillstand selbsttätig gehalten.
Weitere Informationen siehe Automatic
Hold, siehe Seite 78.
Blaue Leuchten Fernlicht Fernlicht ist eingeschaltet.
Weitere Informationen siehe Fernlicht,
siehe Seite 80.
Allgemeine Leuchten
Check-Control Mindestens eine Check-Control-Mel‐
dung wird angezeigt oder ist gespei‐
chert.
Textmeldungen
Textmeldungen in Kombination mit einem
Symbol in der Instrumentenkombination erläu‐
tern eine Check-Control-Meldung und die Be‐
deutung der Kontroll- und Warnleuchten.
Ergänzende Textmeldungen
Weitere Informationen, z. B. zur Ursache einer
Störung und zu entsprechendem Handlungs‐
bedarf, können über Check-Control abgerufen
werden.
Bei dringenden Meldungen wird der ergän‐
zende Text automatisch am Control Display
angezeigt.Seite 97AnzeigenBedienung97
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

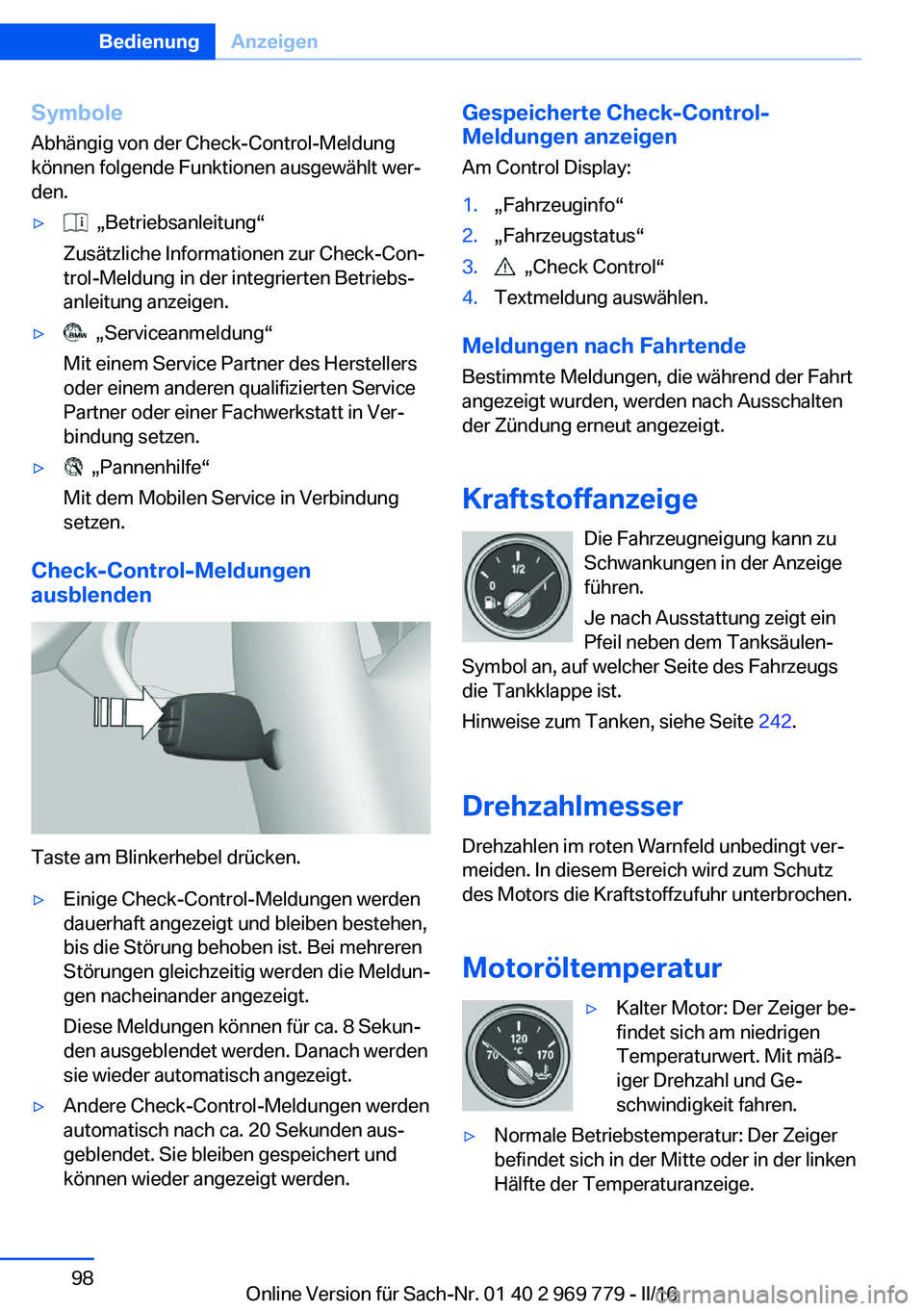

Symbole
Abhängig von der Check-Control-Meldung
können folgende Funktionen ausgewählt wer‐
den.▷ „Betriebsanleitung“
Zusätzliche Informationen zur Check-Con‐
trol-Meldung in der integrierten Betriebs‐
anleitung anzeigen.▷ „Serviceanmeldung“
Mit einem Service Partner des Herstellers
oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt in Ver‐
bindung setzen.▷ „Pannenhilfe“
Mit dem Mobilen Service in Verbindung
setzen.
Check-Control-Meldungen
ausblenden
Taste am Blinkerhebel drücken.
▷Einige Check-Control-Meldungen werden
dauerhaft angezeigt und bleiben bestehen,
bis die Störung behoben ist. Bei mehreren
Störungen gleichzeitig werden die Meldun‐
gen nacheinander angezeigt.
Diese Meldungen können für ca. 8 Sekun‐
den ausgeblendet werden. Danach werden
sie wieder automatisch angezeigt.▷Andere Check-Control-Meldungen werden
automatisch nach ca. 20 Sekunden aus‐
geblendet. Sie bleiben gespeichert und
können wieder angezeigt werden.Gespeicherte Check-Control-
Meldungen anzeigen
Am Control Display:1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Check Control“4.Textmeldung auswählen.
Meldungen nach Fahrtende Bestimmte Meldungen, die während der Fahrt
angezeigt wurden, werden nach Ausschalten der Zündung erneut angezeigt.
Kraftstoffanzeige Die Fahrzeugneigung kann zu
Schwankungen in der Anzeige
führen.
Je nach Ausstattung zeigt ein Pfeil neben dem Tanksäulen-
Symbol an, auf welcher Seite des Fahrzeugs
die Tankklappe ist.
Hinweise zum Tanken, siehe Seite 242.
Drehzahlmesser
Drehzahlen im roten Warnfeld unbedingt ver‐
meiden. In diesem Bereich wird zum Schutz
des Motors die Kraftstoffzufuhr unterbrochen.
Motoröltemperatur
▷Kalter Motor: Der Zeiger be‐
findet sich am niedrigen
Temperaturwert. Mit mäß‐
iger Drehzahl und Ge‐
schwindigkeit fahren.▷Normale Betriebstemperatur: Der Zeiger
befindet sich in der Mitte oder in der linken
Hälfte der Temperaturanzeige.Seite 98BedienungAnzeigen98
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

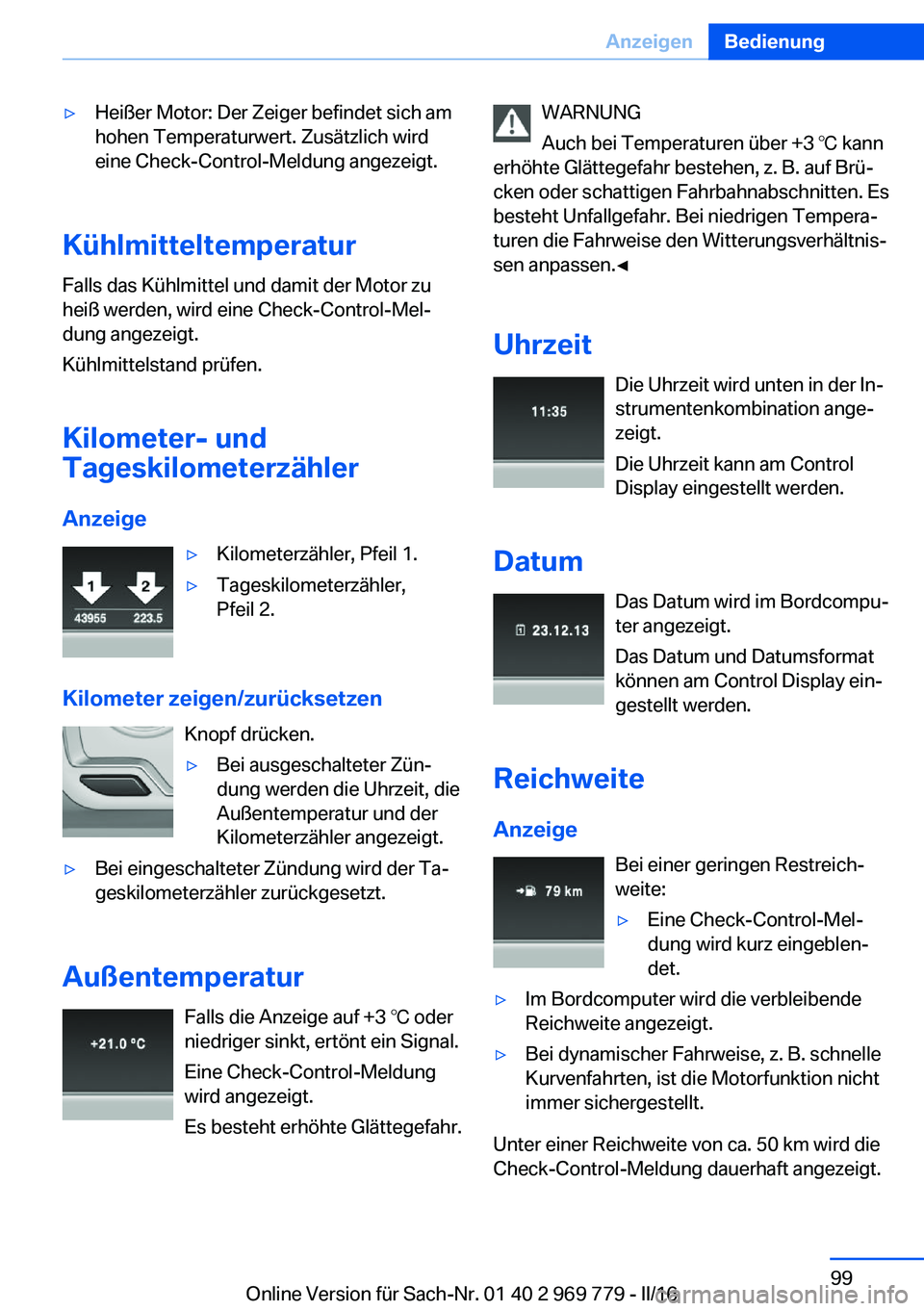

▷Heißer Motor: Der Zeiger befindet sich am
hohen Temperaturwert. Zusätzlich wird
eine Check-Control-Meldung angezeigt.
Kühlmitteltemperatur
Falls das Kühlmittel und damit der Motor zu
heiß werden, wird eine Check-Control-Mel‐
dung angezeigt.
Kühlmittelstand prüfen.
Kilometer- und
Tageskilometerzähler
Anzeige
▷Kilometerzähler, Pfeil 1.▷Tageskilometerzähler,
Pfeil 2.
Kilometer zeigen/zurücksetzen
Knopf drücken.
▷Bei ausgeschalteter Zün‐
dung werden die Uhrzeit, die
Außentemperatur und der
Kilometerzähler angezeigt.▷Bei eingeschalteter Zündung wird der Ta‐
geskilometerzähler zurückgesetzt.
Außentemperatur
Falls die Anzeige auf +3 ℃ oder
niedriger sinkt, ertönt ein Signal.
Eine Check-Control-Meldung
wird angezeigt.
Es besteht erhöhte Glättegefahr.
WARNUNG
Auch bei Temperaturen über +3 ℃ kann
erhöhte Glättegefahr bestehen, z. B. auf Brü‐
cken oder schattigen Fahrbahnabschnitten. Es
besteht Unfallgefahr. Bei niedrigen Tempera‐
turen die Fahrweise den Witterungsverhältnis‐
sen anpassen.◀
Uhrzeit Die Uhrzeit wird unten in der In‐
strumentenkombination ange‐
zeigt.
Die Uhrzeit kann am Control
Display eingestellt werden.
Datum Das Datum wird im Bordcompu‐
ter angezeigt.
Das Datum und Datumsformat
können am Control Display ein‐ gestellt werden.
Reichweite Anzeige Bei einer geringen Restreich‐
weite:▷Eine Check-Control-Mel‐
dung wird kurz eingeblen‐
det.▷Im Bordcomputer wird die verbleibende
Reichweite angezeigt.▷Bei dynamischer Fahrweise, z. B. schnelle
Kurvenfahrten, ist die Motorfunktion nicht
immer sichergestellt.
Unter einer Reichweite von ca. 50 km wird die
Check-Control-Meldung dauerhaft angezeigt.
Seite 99AnzeigenBedienung99
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

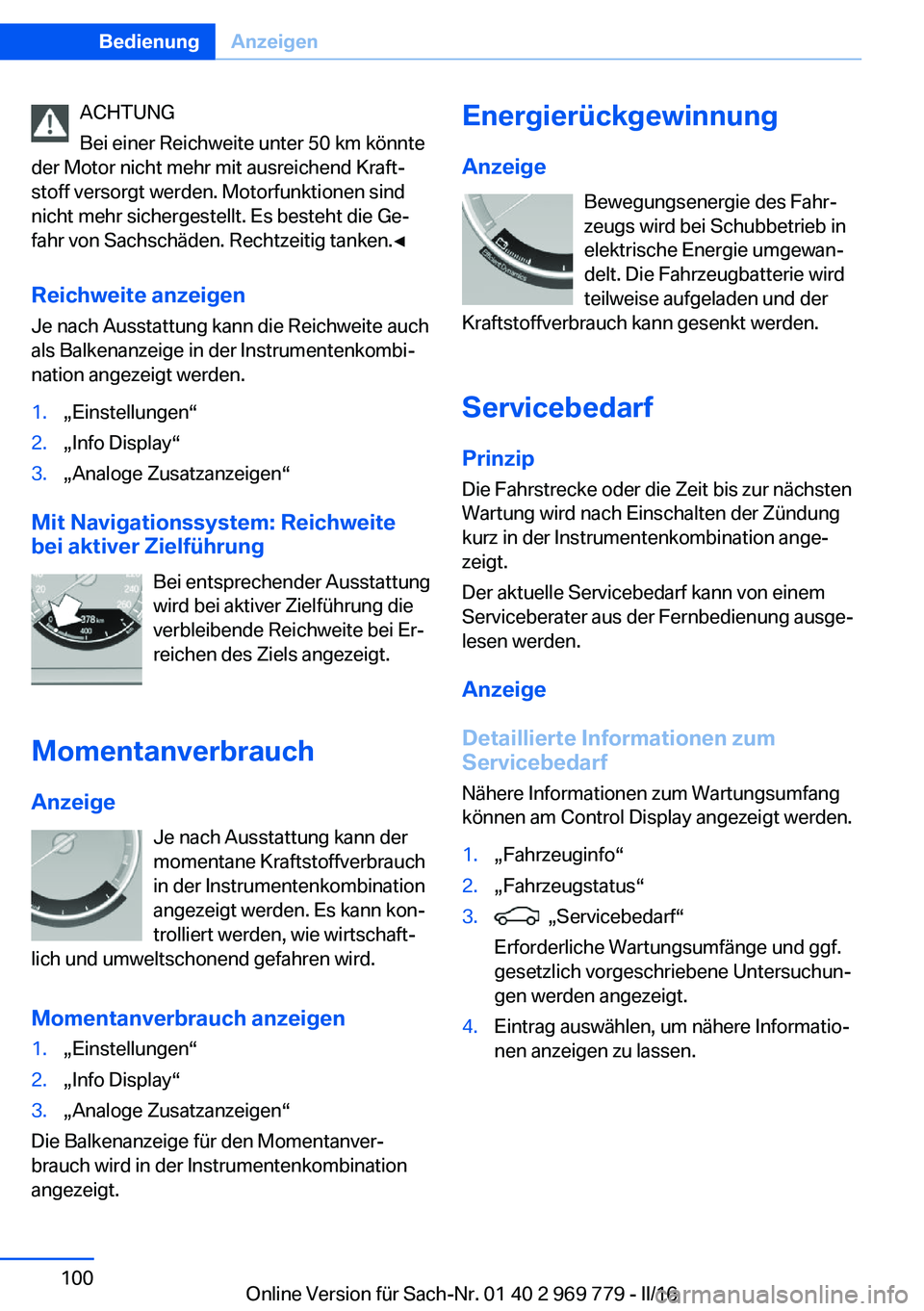

ACHTUNG
Bei einer Reichweite unter 50 km könnte
der Motor nicht mehr mit ausreichend Kraft‐
stoff versorgt werden. Motorfunktionen sind
nicht mehr sichergestellt. Es besteht die Ge‐
fahr von Sachschäden. Rechtzeitig tanken.◀
Reichweite anzeigen
Je nach Ausstattung kann die Reichweite auch
als Balkenanzeige in der Instrumentenkombi‐
nation angezeigt werden.1.„Einstellungen“2.„Info Display“3.„Analoge Zusatzanzeigen“
Mit Navigationssystem: Reichweite
bei aktiver Zielführung
Bei entsprechender Ausstattung
wird bei aktiver Zielführung die
verbleibende Reichweite bei Er‐
reichen des Ziels angezeigt.
Momentanverbrauch
Anzeige Je nach Ausstattung kann der
momentane Kraftstoffverbrauch
in der Instrumentenkombination
angezeigt werden. Es kann kon‐
trolliert werden, wie wirtschaft‐
lich und umweltschonend gefahren wird.
Momentanverbrauch anzeigen
1.„Einstellungen“2.„Info Display“3.„Analoge Zusatzanzeigen“
Die Balkenanzeige für den Momentanver‐
brauch wird in der Instrumentenkombination
angezeigt.
Energierückgewinnung
Anzeige Bewegungsenergie des Fahr‐
zeugs wird bei Schubbetrieb in
elektrische Energie umgewan‐ delt. Die Fahrzeugbatterie wird
teilweise aufgeladen und der
Kraftstoffverbrauch kann gesenkt werden.
Servicebedarf
Prinzip Die Fahrstrecke oder die Zeit bis zur nächsten
Wartung wird nach Einschalten der Zündung
kurz in der Instrumentenkombination ange‐
zeigt.
Der aktuelle Servicebedarf kann von einem
Serviceberater aus der Fernbedienung ausge‐
lesen werden.
Anzeige
Detaillierte Informationen zum Servicebedarf
Nähere Informationen zum Wartungsumfang
können am Control Display angezeigt werden.1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Servicebedarf“
Erforderliche Wartungsumfänge und ggf.
gesetzlich vorgeschriebene Untersuchun‐
gen werden angezeigt.4.Eintrag auswählen, um nähere Informatio‐
nen anzeigen zu lassen.Seite 100BedienungAnzeigen100
Online Version für Sach-Nr. 01 40 2 969 779 - II/16
