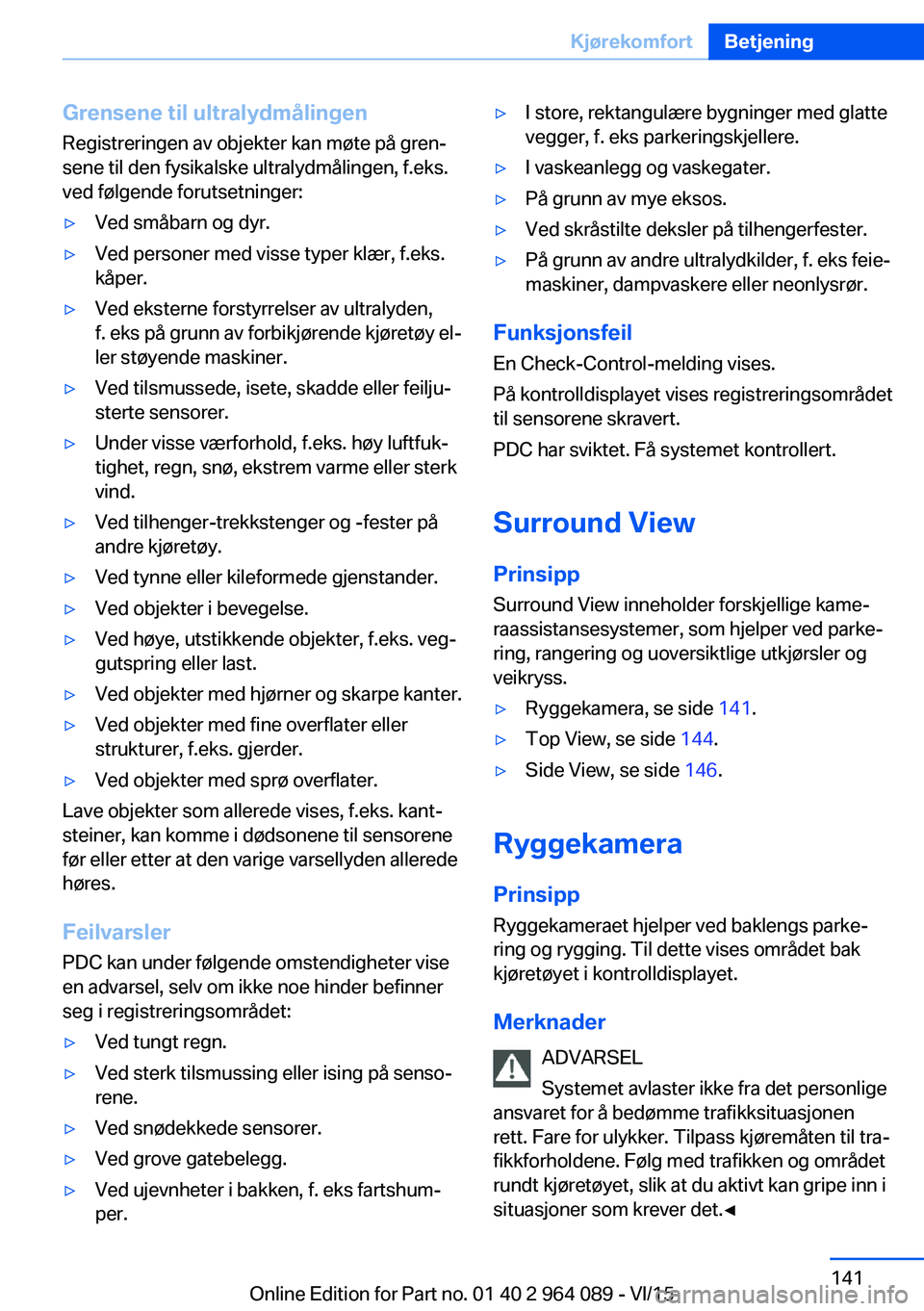

Grensene til ultralydmålingen
Registreringen av objekter kan møte på gren‐
sene til den fysikalske ultralydmålingen, f.eks.
ved følgende forutsetninger:▷Ved småbarn og dyr.▷Ved personer med visse typer klær, f.eks.
kåper.▷Ved eksterne forstyrrelser av ultralyden,
f. eks på grunn av forbikjørende kjøretøy el‐
ler støyende maskiner.▷Ved tilsmussede, isete, skadde eller feilju‐
sterte sensorer.▷Under visse værforhold, f.eks. høy luftfuk‐
tighet, regn, snø, ekstrem varme eller sterk
vind.▷Ved tilhenger-trekkstenger og -fester på
andre kjøretøy.▷Ved tynne eller kileformede gjenstander.▷Ved objekter i bevegelse.▷Ved høye, utstikkende objekter, f.eks. veg‐
gutspring eller last.▷Ved objekter med hjørner og skarpe kanter.▷Ved objekter med fine overflater eller
strukturer, f.eks. gjerder.▷Ved objekter med sprø overflater.
Lave objekter som allerede vises, f.eks. kant‐
steiner, kan komme i dødsonene til sensorene
før eller etter at den varige varsellyden allerede
høres.
Feilvarsler
PDC kan under følgende omstendigheter vise
en advarsel, selv om ikke noe hinder befinner
seg i registreringsområdet:
▷Ved tungt regn.▷Ved sterk tilsmussing eller ising på senso‐
rene.▷Ved snødekkede sensorer.▷Ved grove gatebelegg.▷Ved ujevnheter i bakken, f. eks fartshum‐
per.▷I store, rektangulære bygninger med glatte
vegger, f. eks parkeringskjellere.▷I vaskeanlegg og vaskegater.▷På grunn av mye eksos.▷Ved skråstilte deksler på tilhengerfester.▷På grunn av andre ultralydkilder, f. eks feie‐
maskiner, dampvaskere eller neonlysrør.
Funksjonsfeil
En Check-Control-melding vises.
På kontrolldisplayet vises registreringsområdet
til sensorene skravert.
PDC har sviktet. Få systemet kontrollert.
Surround View
Prinsipp
Surround View inneholder forskjellige kame‐
raassistansesystemer, som hjelper ved parke‐
ring, rangering og uoversiktlige utkjørsler og
veikryss.
▷Ryggekamera, se side 141.▷Top View, se side 144.▷Side View, se side 146.
Ryggekamera
Prinsipp
Ryggekameraet hjelper ved baklengs parke‐
ring og rygging. Til dette vises området bak
kjøretøyet i kontrolldisplayet.
Merknader ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Seite 141KjørekomfortBetjening141
Online Edition for Part no. 01 40 2 964 089 - VI/15

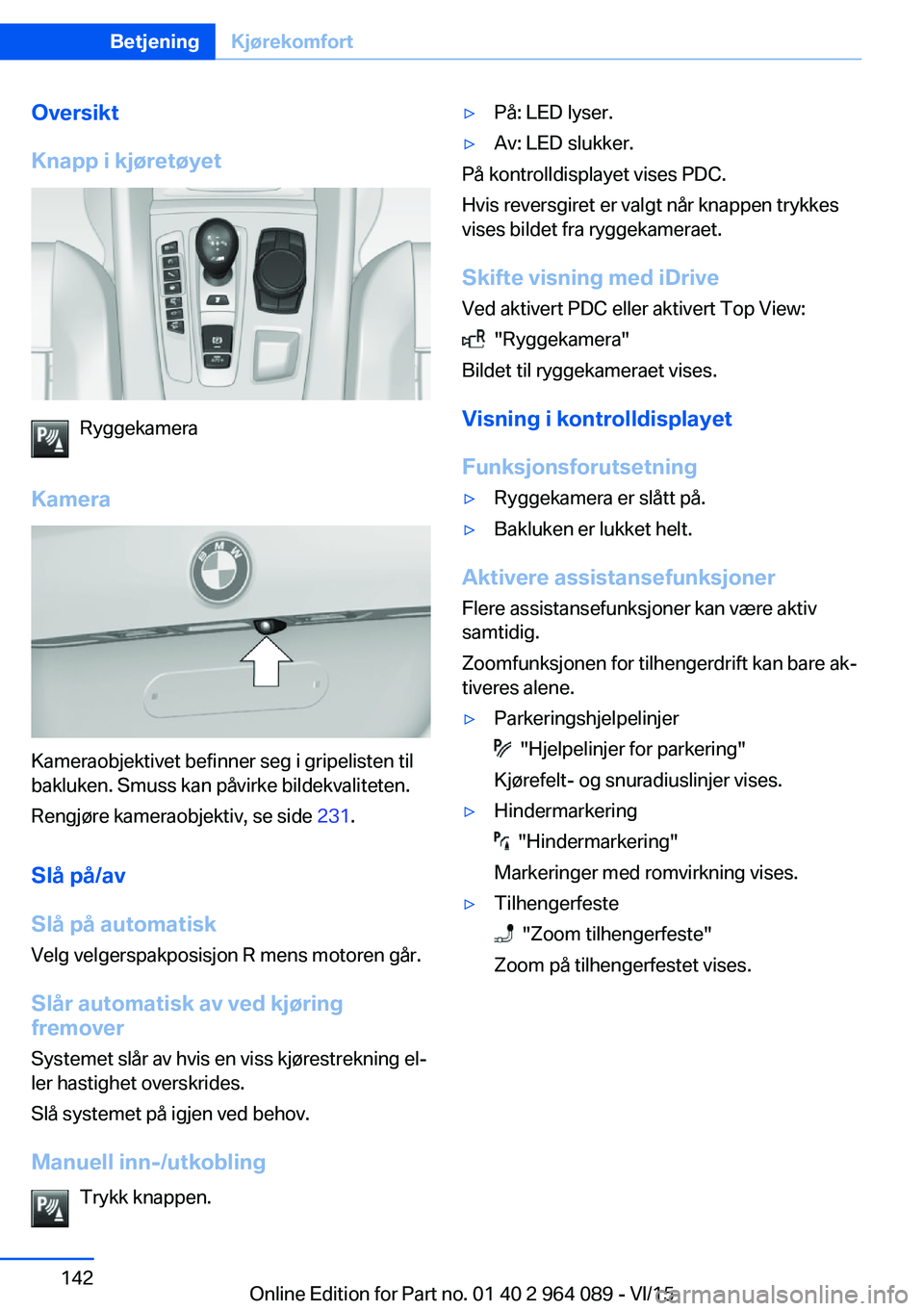

Oversikt
Knapp i kjøretøyet
Ryggekamera
Kamera
Kameraobjektivet befinner seg i gripelisten til
bakluken. Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiv, se side 231.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
På kontrolldisplayet vises PDC.
Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Skifte visning med iDrive
Ved aktivert PDC eller aktivert Top View:
"Ryggekamera"
Bildet til ryggekameraet vises.
Visning i kontrolldisplayet
Funksjonsforutsetning
▷Ryggekamera er slått på.▷Bakluken er lukket helt.
Aktivere assistansefunksjoner Flere assistansefunksjoner kan være aktiv
samtidig.
Zoomfunksjonen for tilhengerdrift kan bare ak‐
tiveres alene.
▷Parkeringshjelpelinjer
"Hjelpelinjer for parkering"
Kjørefelt- og snuradiuslinjer vises.
▷Hindermarkering
"Hindermarkering"
Markeringer med romvirkning vises.
▷Tilhengerfeste
"Zoom tilhengerfeste"
Zoom på tilhengerfestet vises.
Seite 142BetjeningKjørekomfort142
Online Edition for Part no. 01 40 2 964 089 - VI/15

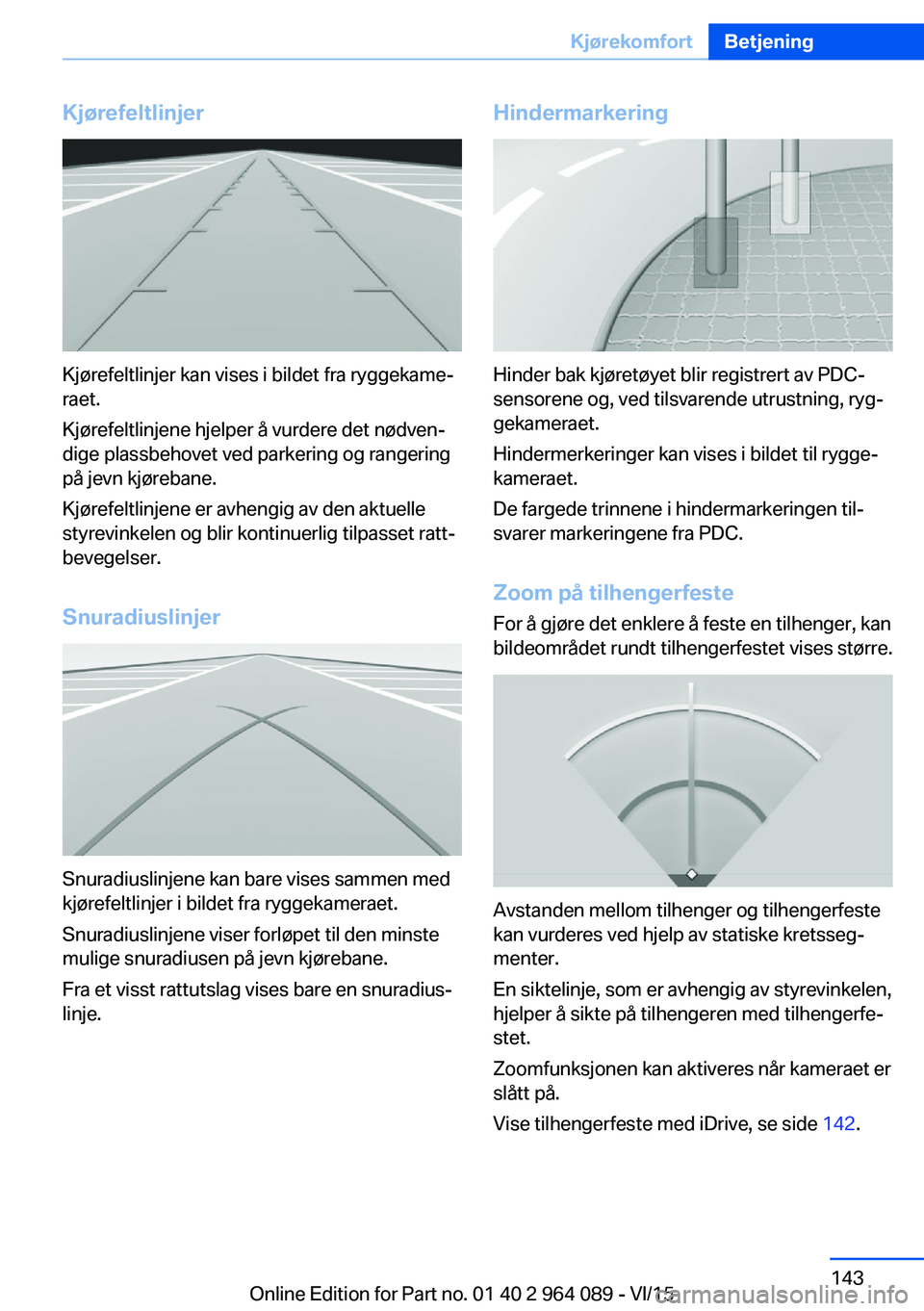

Kjørefeltlinjer
Kjørefeltlinjer kan vises i bildet fra ryggekame‐
raet.
Kjørefeltlinjene hjelper å vurdere det nødven‐
dige plassbehovet ved parkering og rangering
på jevn kjørebane.
Kjørefeltlinjene er avhengig av den aktuelle
styrevinkelen og blir kontinuerlig tilpasset ratt‐
bevegelser.
Snuradiuslinjer
Snuradiuslinjene kan bare vises sammen med
kjørefeltlinjer i bildet fra ryggekameraet.
Snuradiuslinjene viser forløpet til den minste
mulige snuradiusen på jevn kjørebane.
Fra et visst rattutslag vises bare en snuradius‐
linje.
Hindermarkering
Hinder bak kjøretøyet blir registrert av PDC-
sensorene og, ved tilsvarende utrustning, ryg‐
gekameraet.
Hindermerkeringer kan vises i bildet til rygge‐
kameraet.
De fargede trinnene i hindermarkeringen til‐
svarer markeringene fra PDC.
Zoom på tilhengerfeste For å gjøre det enklere å feste en tilhenger, kan
bildeområdet rundt tilhengerfestet vises større.
Avstanden mellom tilhenger og tilhengerfeste
kan vurderes ved hjelp av statiske kretsseg‐
menter.
En siktelinje, som er avhengig av styrevinkelen,
hjelper å sikte på tilhengeren med tilhengerfe‐
stet.
Zoomfunksjonen kan aktiveres når kameraet er
slått på.
Vise tilhengerfeste med iDrive, se side 142.
Seite 143KjørekomfortBetjening143
Online Edition for Part no. 01 40 2 964 089 - VI/15

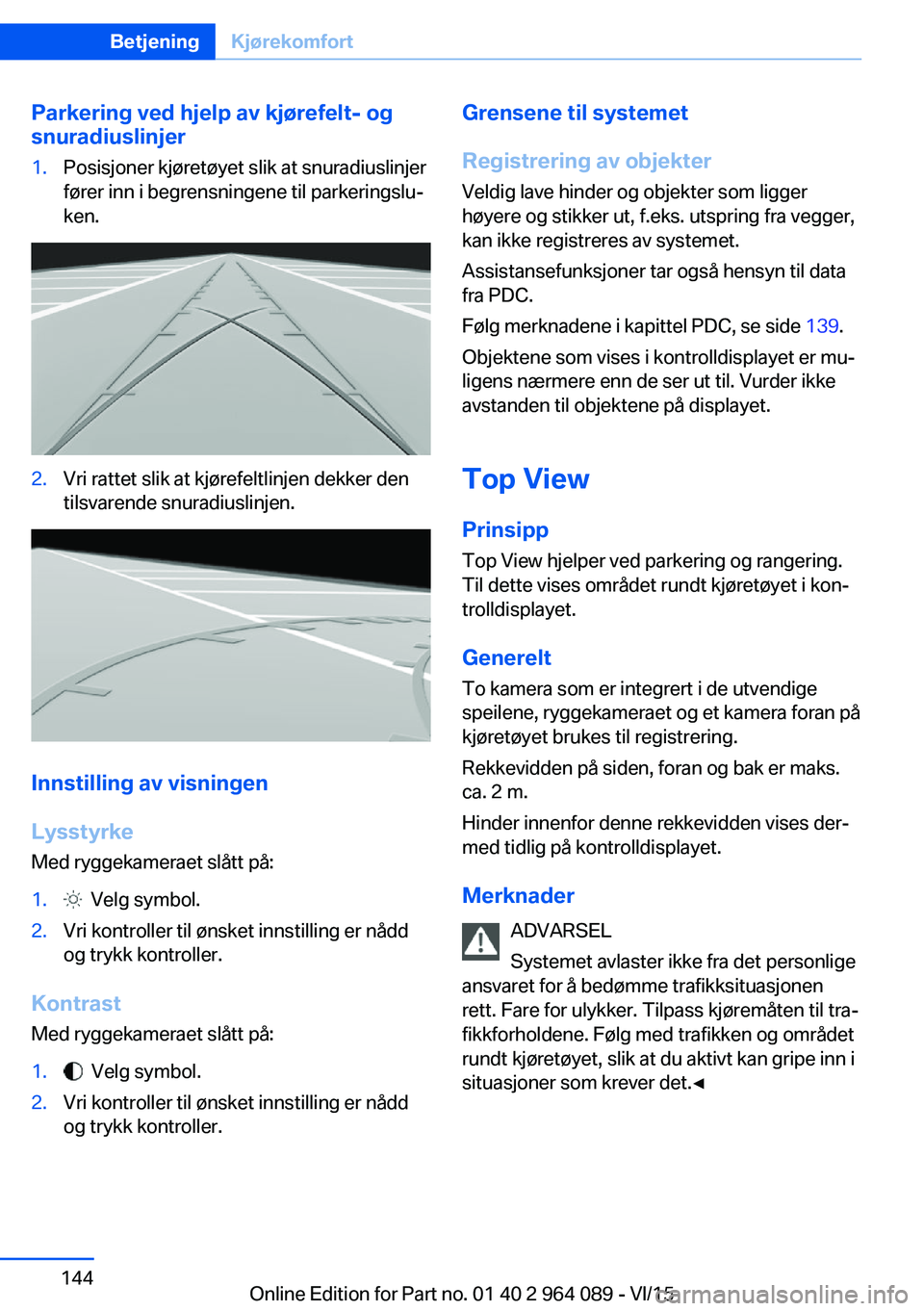

Parkering ved hjelp av kjørefelt- og
snuradiuslinjer1.Posisjoner kjøretøyet slik at snuradiuslinjer
fører inn i begrensningene til parkeringslu‐
ken.2.Vri rattet slik at kjørefeltlinjen dekker den
tilsvarende snuradiuslinjen.
Innstilling av visningen
Lysstyrke
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med ryggekameraet slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.Grensene til systemet
Registrering av objekter Veldig lave hinder og objekter som ligger
høyere og stikker ut, f.eks. utspring fra vegger, kan ikke registreres av systemet.
Assistansefunksjoner tar også hensyn til data
fra PDC.
Følg merknadene i kapittel PDC, se side 139.
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder ikke
avstanden til objektene på displayet.
Top View
Prinsipp
Top View hjelper ved parkering og rangering.
Til dette vises området rundt kjøretøyet i kon‐
trolldisplayet.
Generelt To kamera som er integrert i de utvendige
speilene, ryggekameraet og et kamera foran på
kjøretøyet brukes til registrering.
Rekkevidden på siden, foran og bak er maks.
ca. 2 m.
Hinder innenfor denne rekkevidden vises der‐
med tidlig på kontrolldisplayet.
Merknader ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀Seite 144BetjeningKjørekomfort144
Online Edition for Part no. 01 40 2 964 089 - VI/15

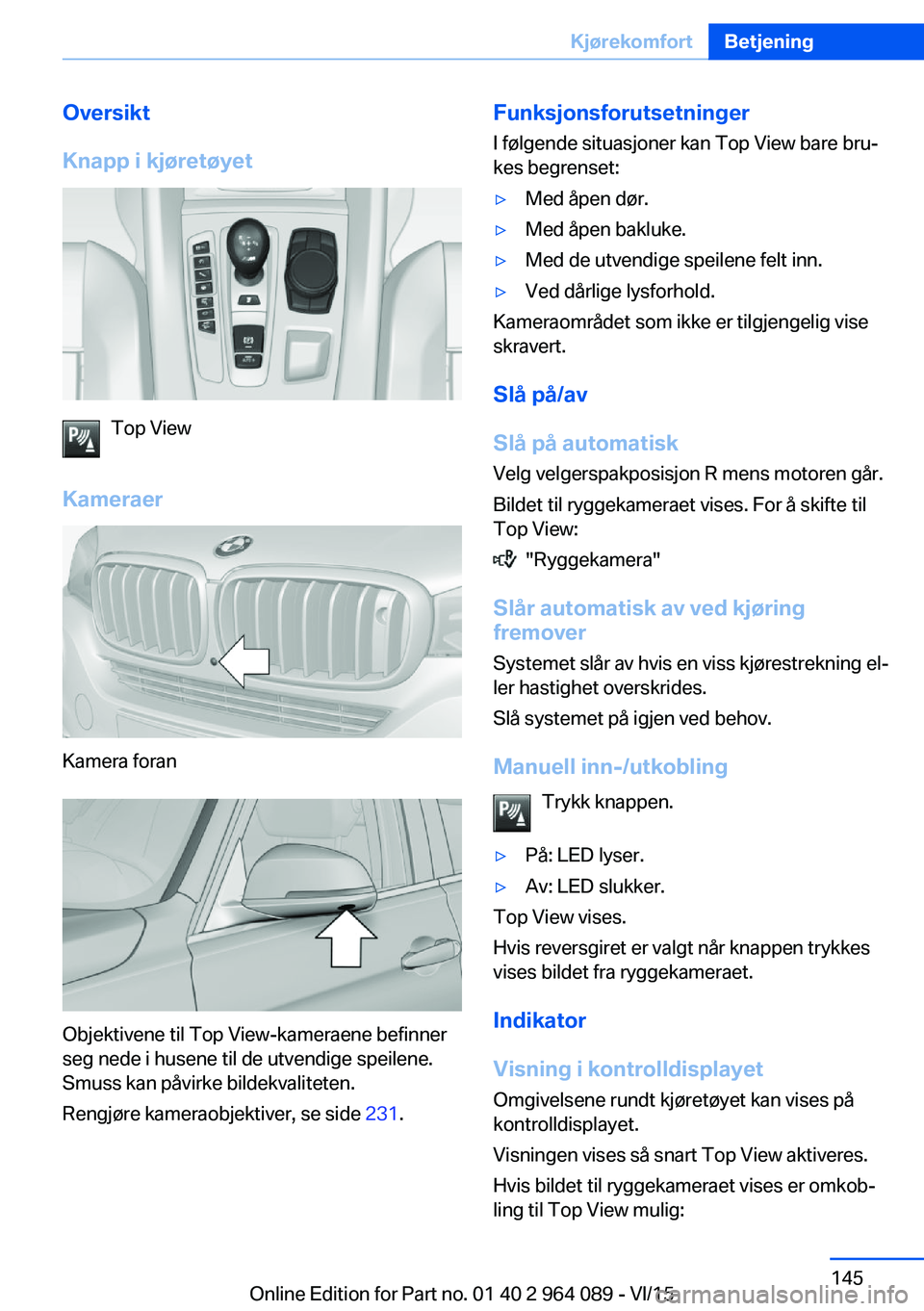

Oversikt
Knapp i kjøretøyet
Top View
Kameraer
Kamera foran
Objektivene til Top View-kameraene befinner
seg nede i husene til de utvendige speilene.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 231.
Funksjonsforutsetninger
I følgende situasjoner kan Top View bare bru‐
kes begrenset:▷Med åpen dør.▷Med åpen bakluke.▷Med de utvendige speilene felt inn.▷Ved dårlige lysforhold.
Kameraområdet som ikke er tilgjengelig vise
skravert.
Slå på/av
Slå på automatisk
Velg velgerspakposisjon R mens motoren går.
Bildet til ryggekameraet vises. For å skifte til
Top View:
"Ryggekamera"
Slår automatisk av ved kjøring
fremover
Systemet slår av hvis en viss kjørestrekning el‐
ler hastighet overskrides.
Slå systemet på igjen ved behov.
Manuell inn-/utkobling Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
Top View vises.
Hvis reversgiret er valgt når knappen trykkes
vises bildet fra ryggekameraet.
Indikator
Visning i kontrolldisplayet
Omgivelsene rundt kjøretøyet kan vises på
kontrolldisplayet.
Visningen vises så snart Top View aktiveres. Hvis bildet til ryggekameraet vises er omkob‐
ling til Top View mulig:
Seite 145KjørekomfortBetjening145
Online Edition for Part no. 01 40 2 964 089 - VI/15

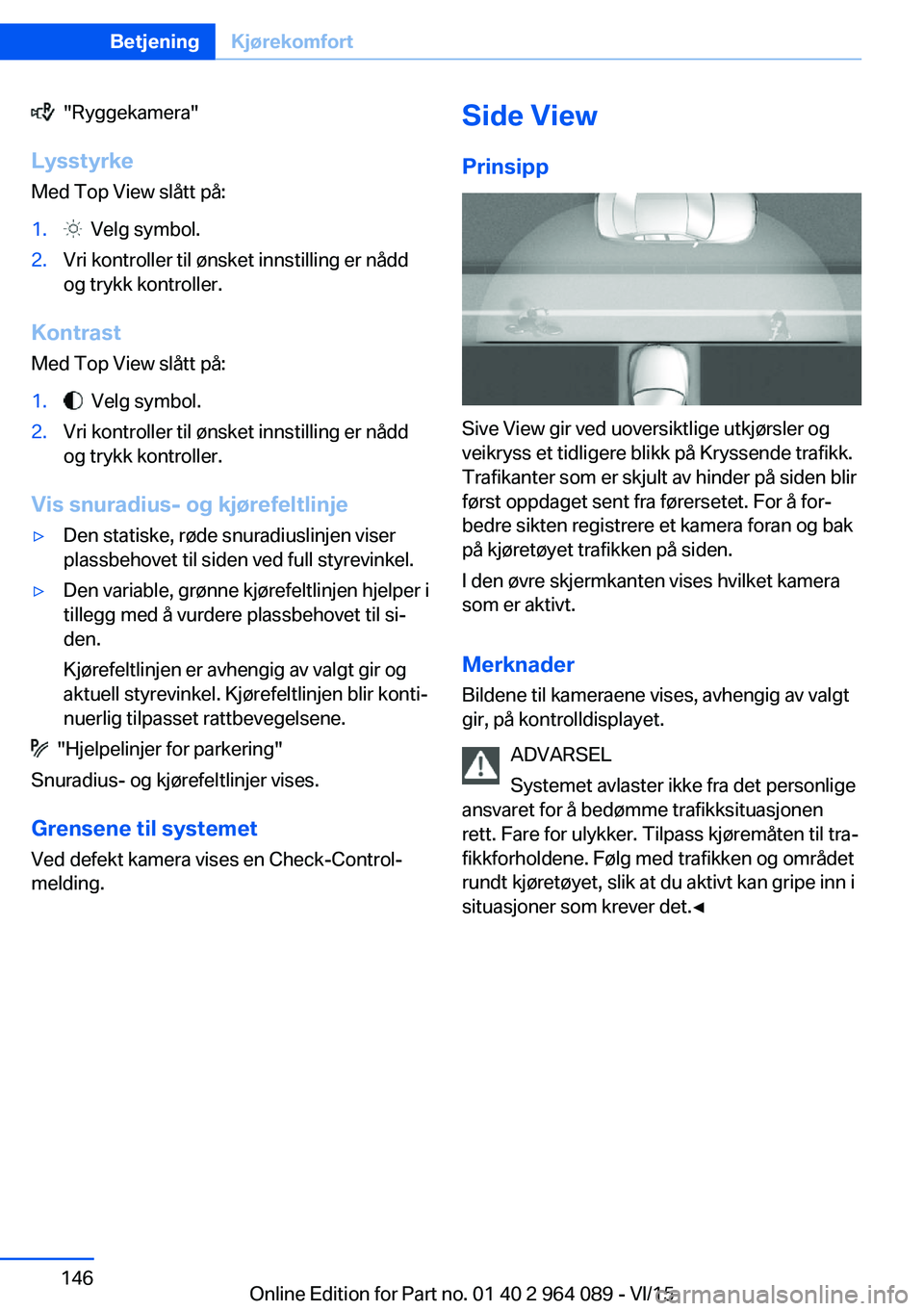

"Ryggekamera"
Lysstyrke Med Top View slått på:1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Med Top View slått på:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Vis snuradius- og kjørefeltlinje
▷Den statiske, røde snuradiuslinjen viser
plassbehovet til siden ved full styrevinkel.▷Den variable, grønne kjørefeltlinjen hjelper i
tillegg med å vurdere plassbehovet til si‐
den.
Kjørefeltlinjen er avhengig av valgt gir og
aktuell styrevinkel. Kjørefeltlinjen blir konti‐
nuerlig tilpasset rattbevegelsene.
"Hjelpelinjer for parkering"
Snuradius- og kjørefeltlinjer vises.
Grensene til systemet
Ved defekt kamera vises en Check-Control-
melding.
Side View
Prinsipp
Sive View gir ved uoversiktlige utkjørsler og
veikryss et tidligere blikk på Kryssende trafikk.
Trafikanter som er skjult av hinder på siden blir
først oppdaget sent fra førersetet. For å for‐
bedre sikten registrere et kamera foran og bak
på kjøretøyet trafikken på siden.
I den øvre skjermkanten vises hvilket kamera
som er aktivt.
Merknader Bildene til kameraene vises, avhengig av valgt
gir, på kontrolldisplayet.
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀
Seite 146BetjeningKjørekomfort146
Online Edition for Part no. 01 40 2 964 089 - VI/15

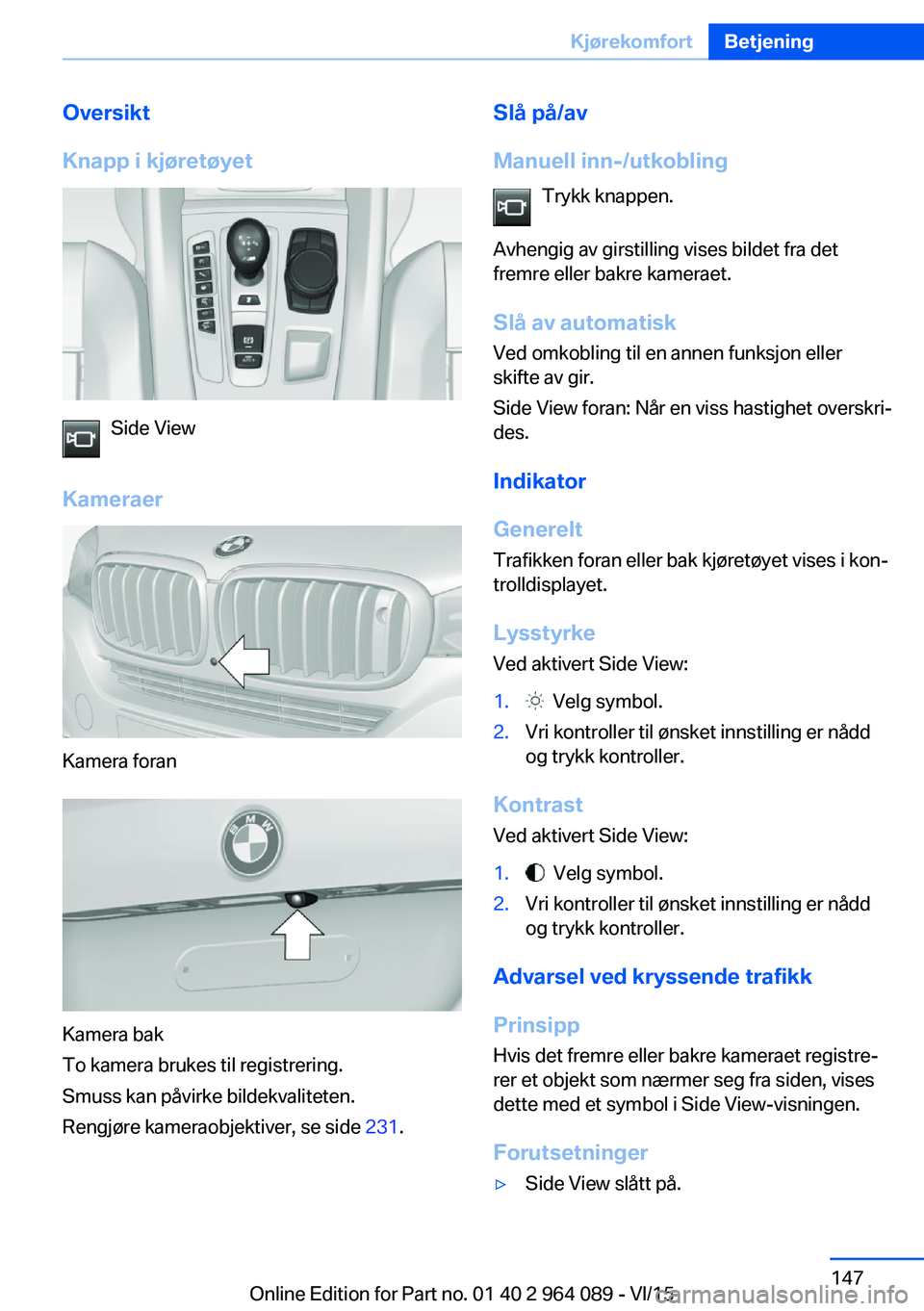

Oversikt
Knapp i kjøretøyet
Side View
Kameraer
Kamera foran
Kamera bak
To kamera brukes til registrering.
Smuss kan påvirke bildekvaliteten.
Rengjøre kameraobjektiver, se side 231.
Slå på/av
Manuell inn-/utkobling Trykk knappen.
Avhengig av girstilling vises bildet fra det
fremre eller bakre kameraet.
Slå av automatisk
Ved omkobling til en annen funksjon eller
skifte av gir.
Side View foran: Når en viss hastighet overskri‐
des.
Indikator
Generelt
Trafikken foran eller bak kjøretøyet vises i kon‐
trolldisplayet.
Lysstyrke
Ved aktivert Side View:1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Kontrast
Ved aktivert Side View:
1. Velg symbol.2.Vri kontroller til ønsket innstilling er nådd
og trykk kontroller.
Advarsel ved kryssende trafikk
Prinsipp Hvis det fremre eller bakre kameraet registre‐
rer et objekt som nærmer seg fra siden, vises
dette med et symbol i Side View-visningen.
Forutsetninger
▷Side View slått på.Seite 147KjørekomfortBetjening147
Online Edition for Part no. 01 40 2 964 089 - VI/15

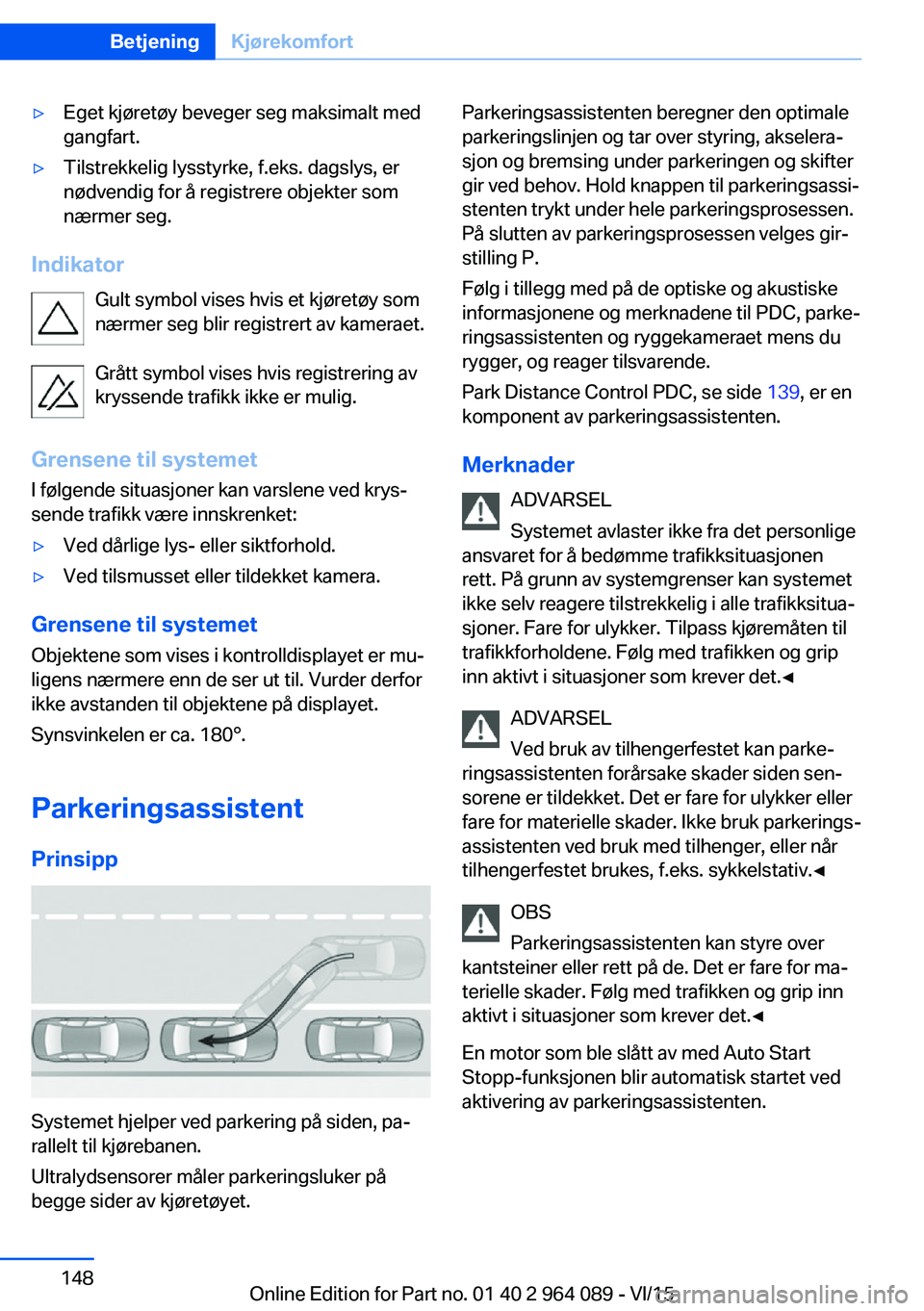

▷Eget kjøretøy beveger seg maksimalt med
gangfart.▷Tilstrekkelig lysstyrke, f.eks. dagslys, er
nødvendig for å registrere objekter som
nærmer seg.
Indikator
Gult symbol vises hvis et kjøretøy som
nærmer seg blir registrert av kameraet.
Grått symbol vises hvis registrering av
kryssende trafikk ikke er mulig.
Grensene til systemet
I følgende situasjoner kan varslene ved krys‐
sende trafikk være innskrenket:
▷Ved dårlige lys- eller siktforhold.▷Ved tilsmusset eller tildekket kamera.
Grensene til systemet
Objektene som vises i kontrolldisplayet er mu‐
ligens nærmere enn de ser ut til. Vurder derfor
ikke avstanden til objektene på displayet.
Synsvinkelen er ca. 180°.

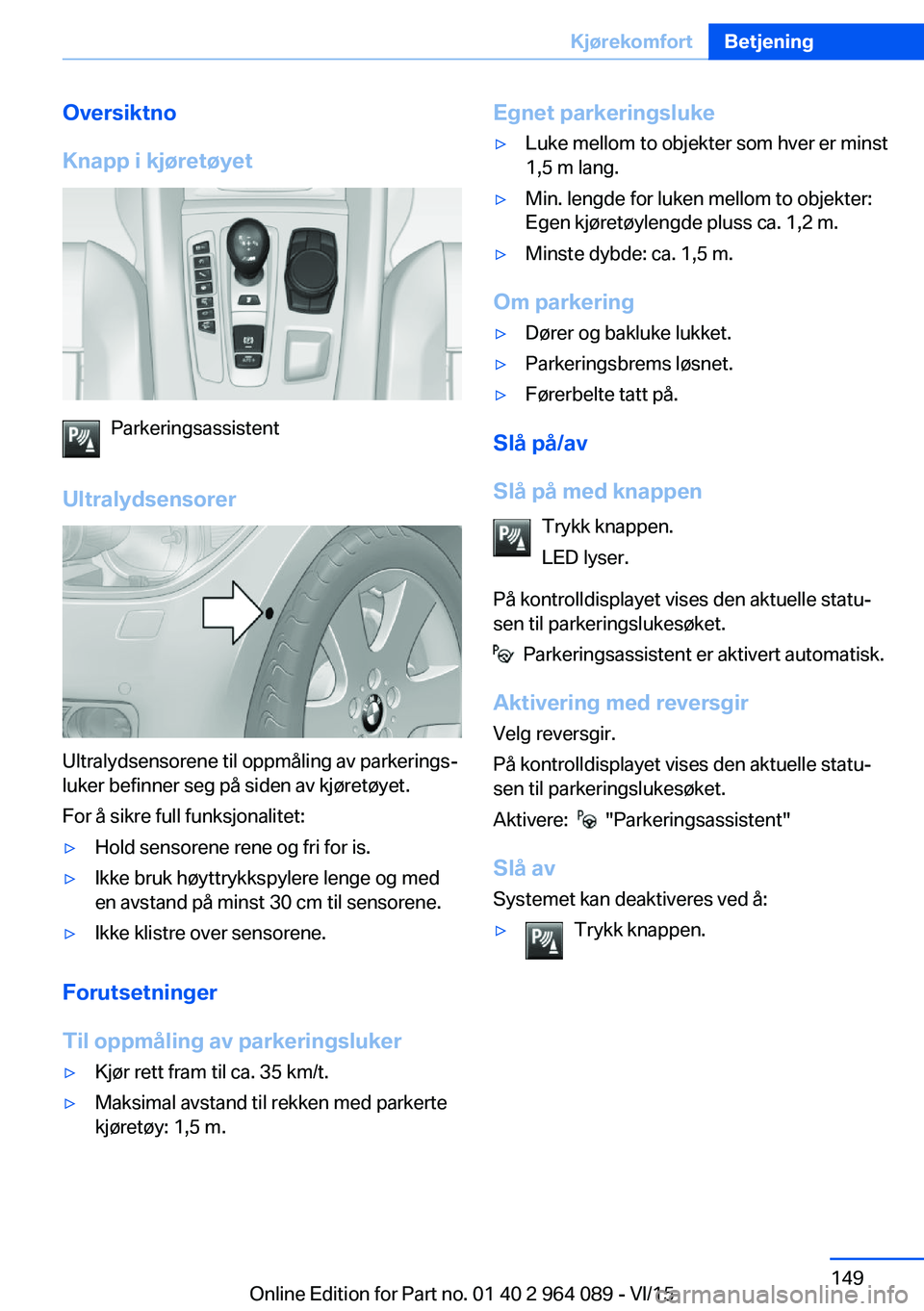

Parkeringsassistent Prinsipp
Systemet hjelper ved parkering på siden, pa‐
rallelt til kjørebanen.
Ultralydsensorer måler parkeringsluker på
begge sider av kjøretøyet.
Parkeringsassistenten beregner den optimale
parkeringslinjen og tar over styring, akselera‐
sjon og bremsing under parkeringen og skifter
gir ved behov. Hold knappen til parkeringsassi‐
stenten trykt under hele parkeringsprosessen.
På slutten av parkeringsprosessen velges gir‐
stilling P.
Følg i tillegg med på de optiske og akustiske
informasjonene og merknadene til PDC, parke‐
ringsassistenten og ryggekameraet mens du
rygger, og reager tilsvarende.
Park Distance Control PDC, se side 139, er en
komponent av parkeringsassistenten.
Merknader ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. På grunn av systemgrenser kan systemet
ikke selv reagere tilstrekkelig i alle trafikksitua‐
sjoner. Fare for ulykker. Tilpass kjøremåten til trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
ADVARSEL
Ved bruk av tilhengerfestet kan parke‐
ringsassistenten forårsake skader siden sen‐
sorene er tildekket. Det er fare for ulykker eller
fare for materielle skader. Ikke bruk parkerings‐
assistenten ved bruk med tilhenger, eller når
tilhengerfestet brukes, f.eks. sykkelstativ.◀
OBS
Parkeringsassistenten kan styre over
kantsteiner eller rett på de. Det er fare for ma‐
terielle skader. Følg med trafikken og grip inn
aktivt i situasjoner som krever det.◀
En motor som ble slått av med Auto Start
Stopp-funksjonen blir automatisk startet ved aktivering av parkeringsassistenten.Seite 148BetjeningKjørekomfort148
Online Edition for Part no. 01 40 2 964 089 - VI/15

Oversiktno
Knapp i kjøretøyet
Parkeringsassistent
Ultralydsensorer
Ultralydsensorene til oppmåling av parkerings‐
luker befinner seg på siden av kjøretøyet.
For å sikre full funksjonalitet:
▷Hold sensorene rene og fri for is.▷Ikke bruk høyttrykkspylere lenge og med
en avstand på minst 30 cm til sensorene.▷Ikke klistre over sensorene.
Forutsetninger
Til oppmåling av parkeringsluker
▷Kjør rett fram til ca. 35 km/t.▷Maksimal avstand til rekken med parkerte
kjøretøy: 1,5 m.Egnet parkeringsluke▷Luke mellom to objekter som hver er minst
1,5 m lang.▷Min. lengde for luken mellom to objekter:
Egen kjøretøylengde pluss ca. 1,2 m.▷Minste dybde: ca. 1,5 m.
Om parkering
▷Dører og bakluke lukket.▷Parkeringsbrems løsnet.▷Førerbelte tatt på.
Slå på/av
Slå på med knappen Trykk knappen.
LED lyser.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Parkeringsassistent er aktivert automatisk.
Aktivering med reversgir Velg reversgir.
På kontrolldisplayet vises den aktuelle statu‐
sen til parkeringslukesøket.
Aktivere:
"Parkeringsassistent"
Slå av Systemet kan deaktiveres ved å:
▷Trykk knappen.Seite 149KjørekomfortBetjening149
Online Edition for Part no. 01 40 2 964 089 - VI/15

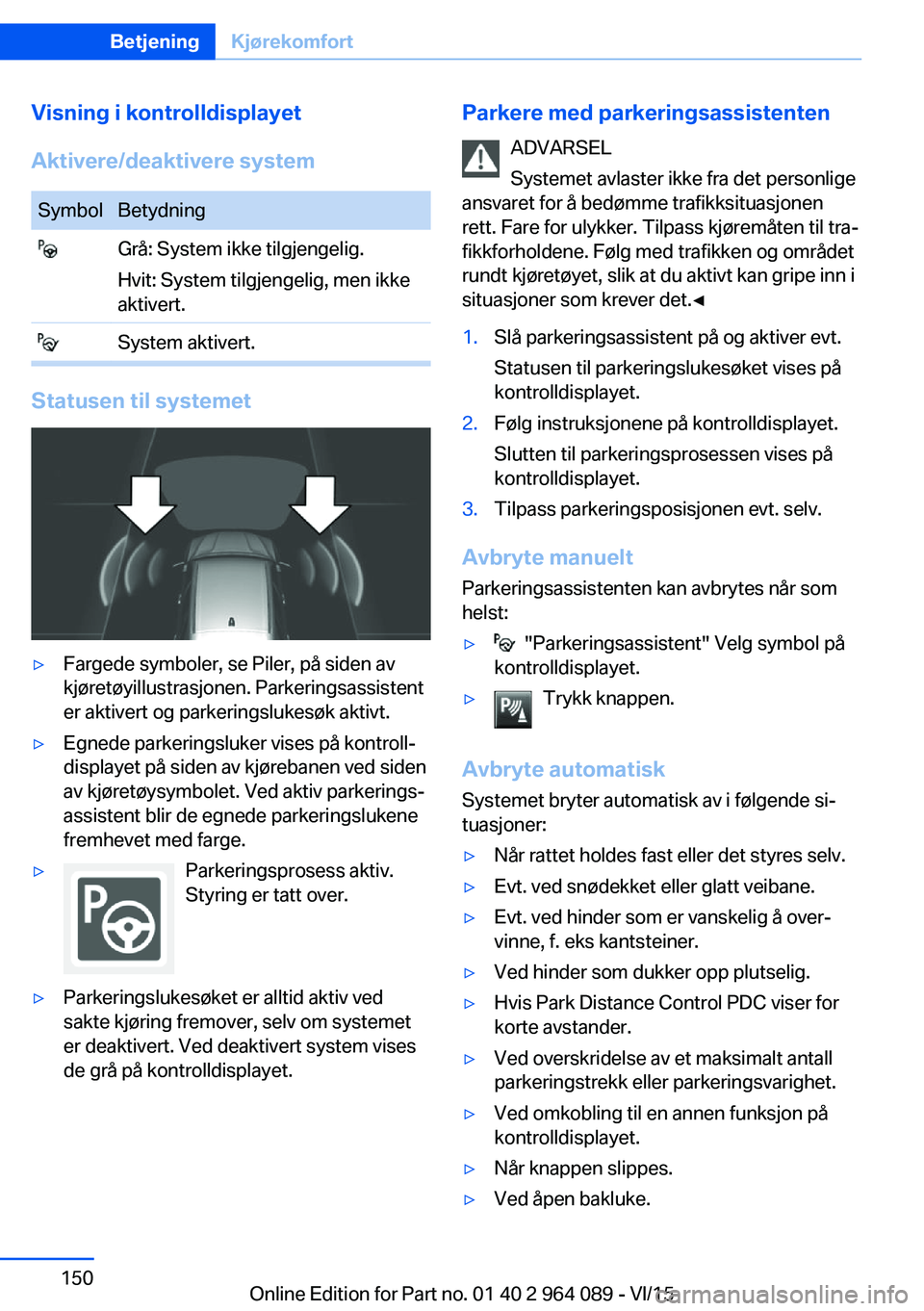

Visning i kontrolldisplayet
Aktivere/deaktivere systemSymbolBetydning Grå: System ikke tilgjengelig.
Hvit: System tilgjengelig, men ikke
aktivert. System aktivert.
Statusen til systemet
▷Fargede symboler, se Piler, på siden av
kjøretøyillustrasjonen. Parkeringsassistent
er aktivert og parkeringslukesøk aktivt.▷Egnede parkeringsluker vises på kontroll‐
displayet på siden av kjørebanen ved siden
av kjøretøysymbolet. Ved aktiv parkerings‐
assistent blir de egnede parkeringslukene
fremhevet med farge.▷Parkeringsprosess aktiv.
Styring er tatt over.▷Parkeringslukesøket er alltid aktiv ved
sakte kjøring fremover, selv om systemet
er deaktivert. Ved deaktivert system vises
de grå på kontrolldisplayet.Parkere med parkeringsassistenten
ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret for å bedømme trafikksituasjonen
rett. Fare for ulykker. Tilpass kjøremåten til tra‐
fikkforholdene. Følg med trafikken og området
rundt kjøretøyet, slik at du aktivt kan gripe inn i
situasjoner som krever det.◀1.Slå parkeringsassistent på og aktiver evt.
Statusen til parkeringslukesøket vises på
kontrolldisplayet.2.Følg instruksjonene på kontrolldisplayet.
Slutten til parkeringsprosessen vises på
kontrolldisplayet.3.Tilpass parkeringsposisjonen evt. selv.
Avbryte manuelt
Parkeringsassistenten kan avbrytes når som
helst:
▷ "Parkeringsassistent" Velg symbol på
kontrolldisplayet.▷Trykk knappen.
Avbryte automatisk
Systemet bryter automatisk av i følgende si‐
tuasjoner:
▷Når rattet holdes fast eller det styres selv.▷Evt. ved snødekket eller glatt veibane.▷Evt. ved hinder som er vanskelig å over‐
vinne, f. eks kantsteiner.▷Ved hinder som dukker opp plutselig.▷Hvis Park Distance Control PDC viser for
korte avstander.▷Ved overskridelse av et maksimalt antall
parkeringstrekk eller parkeringsvarighet.▷Ved omkobling til en annen funksjon på
kontrolldisplayet.▷Når knappen slippes.▷Ved åpen bakluke.Seite 150BetjeningKjørekomfort150
Online Edition for Part no. 01 40 2 964 089 - VI/15
