CITROEN BERLINGO ELECTRIC 2015 Omistajan Käsikirjat (in Finnish)
Manufacturer: CITROEN, Model Year: 2015, Model line: BERLINGO ELECTRIC, Model: CITROEN BERLINGO ELECTRIC 2015Pages: 272, PDF Size: 9.33 MB

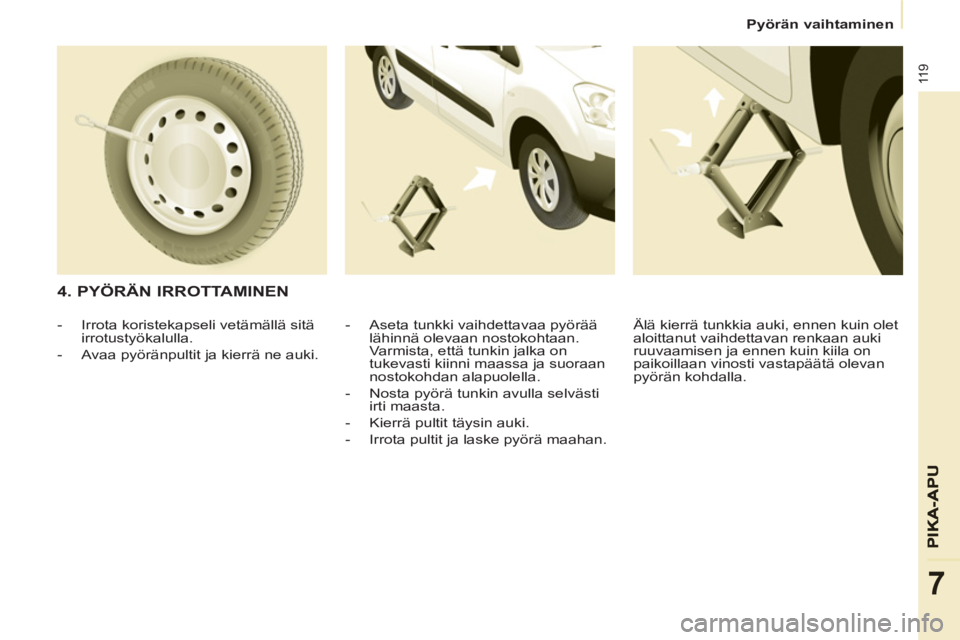

Page 121 of 272

Pyörän vaihtaminen
11 9
7
4. PYÖRÄN IRROTTAMINEN
- Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan nostokohtaan.
Varmista, että tunkin jalka on
tukevasti kiinni maassa ja suoraan
nostokohdan alapuolella.
- Nosta pyörä tunkin avulla selvästi
irti maasta.
- Kierrä pultit täysin auki.
- Irrota pultit ja laske pyörä maahan.
- Irrota koristekapseli vetämällä sitä
irrotustyökalulla.
- Avaa pyöränpultit ja kierrä ne auki. Älä kierrä tunkkia auki, ennen kuin olet
aloittanut vaihdettavan renkaan auki
ruuvaamisen ja ennen kuin kiila on
paikoillaan vinosti vastapäätä olevan
pyörän kohdalla.

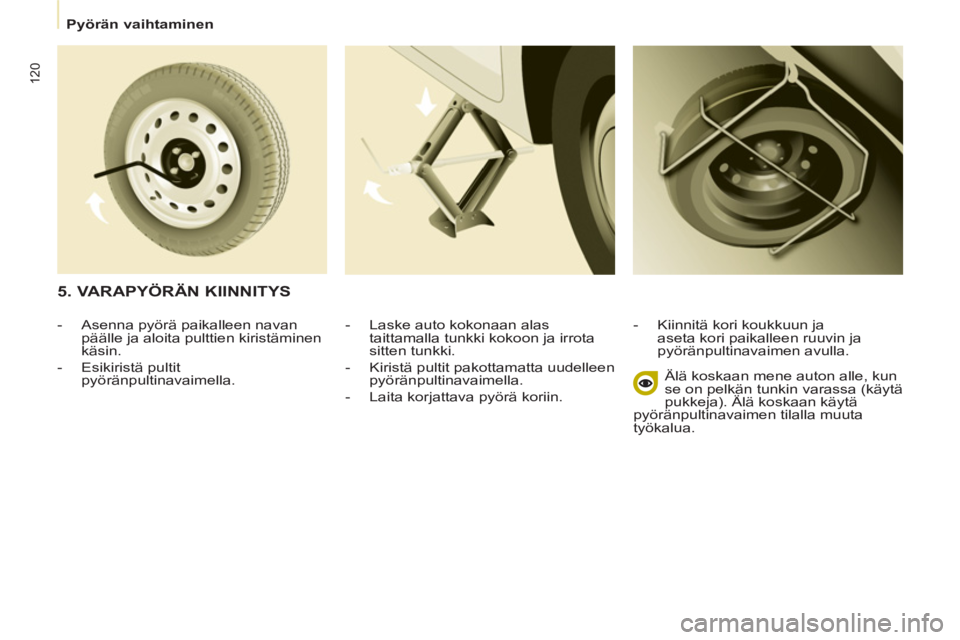

Page 122 of 272

Pyörän vaihtaminen
120
- Laske auto kokonaan alas
taittamalla tunkki kokoon ja irrota
sitten tunkki.
- Kiristä pultit pakottamatta uudelleen
pyöränpultinavaimella.
- Laita korjattava pyörä koriin.
- Kiinnitä kori koukkuun ja
aseta kori paikalleen ruuvin ja
pyöränpultinavaimen avulla.
Älä koskaan mene auton alle, kun
se on pelkän tunkin varassa (käytä
pukkeja). Älä koskaan käytä
pyöränpultinavaimen tilalla muuta
työkalua.
5. VARAPYÖRÄN KIINNITYS
- Asenna pyörä paikalleen navan
päälle ja aloita pulttien kiristäminen
käsin.
- Esikiristä pultit
pyöränpultinavaimella.
Page 123 of 272

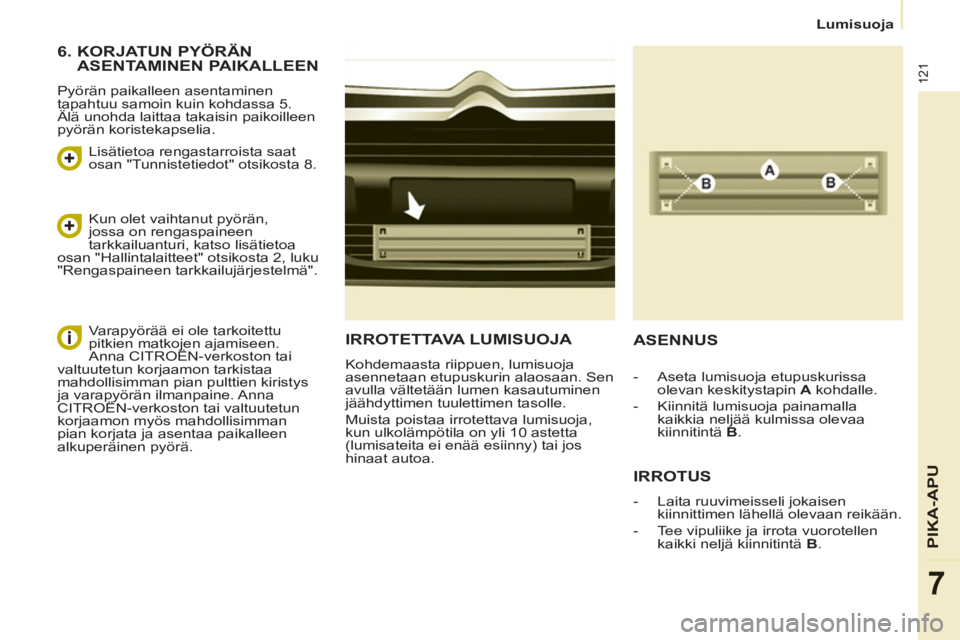

Lumisuoja
121
PIKA
-APU
7
IRROTETTAVA LUMISUOJA
Kohdemaasta riippuen, lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.
Muista poistaa irrotettava lumisuoja,
kun ulkolämpötila on yli 10 astetta
(lumisateita ei enää esiinny) tai jos
hinaat autoa.
ASENNUS
IRROTUS
- Laita ruuvimeisseli jokaisen
kiinnittimen lähellä olevaan reikään.
- Tee vipuliike ja irrota vuorotellen
kaikki neljä kiinnitintä B
.
- Aseta lumisuoja etupuskurissa
olevan keskitystapin A
kohdalle.
- Kiinnitä lumisuoja painamalla
kaikkia neljää kulmissa olevaa
kiinnitintä B
.
6. KORJATUN PYÖRÄN
ASENTAMINEN PAIKALLEEN
Pyörän paikalleen asentaminen
tapahtuu samoin kuin kohdassa 5.
Älä unohda laittaa takaisin paikoilleen
pyörän koristekapselia.
Lisätietoa rengastarroista saat
osan "Tunnistetiedot" otsikosta 8.
Kun olet vaihtanut pyörän,
jossa on rengaspaineen
tarkkailuanturi, katso lisätietoa
osan "Hallintalaitteet" otsikosta 2, luku
"Rengaspaineen tarkkailujärjestelmä".
Varapyörää ei ole tarkoitettu
pitkien matkojen ajamiseen.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkistaa
mahdollisimman pian pulttien kiristys
ja varapyörän ilmanpaine. Anna
CITROËN-verkoston tai valtuutetun
korjaamon myös mahdollisimman
pian korjata ja asentaa paikalleen
alkuperäinen pyörä.
Page 124 of 272

Lumiketjut
122
LUMIKETJUT
Talvella lumiketjut parantavat
auton vetokykyä ja käyttäytymistä
jarrutettaessa.
Lumiketjut saa asentaa
yksinomaan vetopyöriin. Niitä ei
saa asentaa kapeampiin "kiekko"-
tyyppisiin varapyöriin.
Ota huomioon ja noudata
kotimaassasi annettuja
lumiketjujen käytöstä ja
nopeusrajoituksista annettuja
määräyksiä.
Asennusohjeet
)
Jos asennat ketjut matkan aikana,
pysäytä auto tasaiselle pinnalle,
tien reunaan.
)
Kiristä seisontajarru ja aseta
mahdollisesti kiiloja pyörien alle,
ettei auto pääse luistamaan.
)
Asenna ketjut valmistajan antamien
ohjeiden mukaisesti.
)
Lähde hitaasti liikkeelle ja aja jonkin
matkaa alle 50 km/h nopeudella.
)
Pysäytä auto ja tarkasta, että ketjut
ovat hyvin kiristyneet.
Vältä ajamista lumettomalla tiellä,
etteivät auton renkaat ja tien
pinta pääse vahingoittumaan.
Suosittelemme ketjujen asentamisen
harjoittelua ennen matkalle lähtöä,
tasaisella ja kuivalla pinnalla. Jos
autossasi on kevytmetallivanteet,
tarkista ettei mikään ketjun osa
tai kiinnitin pääse koskettamaan
vanteeseen.
Käytä yksinomaan autoosi asennetuille
rengastyypeille sopivia (suunniteltuja)
ketjuja:
Pyydä lumiketjuja koskevia lisätietoja
CITROËN-verkostosta tai valtuutetusta
korjaamosta.
Alkuperäinen
rengaskoko
Ketjun renkaan
maksimikoko
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17

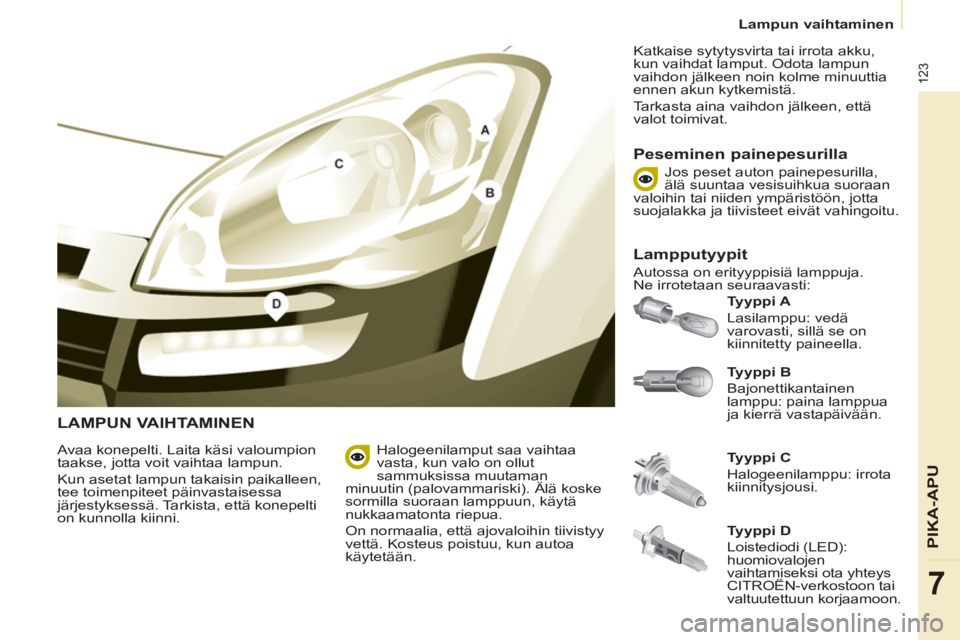

Page 125 of 272

Lampun vaihtaminen
123
PIKA
-APU
7
LAMPUN VAIHTAMINEN
Tyyppi B
Bajonettikantainen
lamppu: paina lamppua
ja kierrä vastapäivään.
Tyyppi A
Lasilamppu: vedä
varovasti, sillä se on
kiinnitetty paineella.
Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lampun.
Kun asetat lampun takaisin paikalleen,
tee toimenpiteet päinvastaisessa
järjestyksessä. Tarkista, että konepelti
on kunnolla kiinni.
Tyyppi C
Halogeenilamppu: irrota
kiinnitysjousi.
Halogeenilamput saa vaihtaa
vasta, kun valo on ollut
sammuksissa muutaman
minuutin (palovammariski). Älä koske
sormilla suoraan lamppuun, käytä
nukkaamatonta riepua.
On normaalia, että ajovaloihin tiivistyy
vettä. Kosteus poistuu, kun autoa
käytetään. Katkaise sytytysvirta tai irrota akku,
kun vaihdat lamput. Odota lampun
vaihdon jälkeen noin kolme minuuttia
ennen akun kytkemistä.
Tarkasta aina vaihdon jälkeen, että
valot toimivat.
Peseminen painepesurilla
Lampputyypit
Autossa on erityyppisiä lamppuja.
Ne irrotetaan seuraavasti: Jos peset auton painepesurilla,
älä suuntaa vesisuihkua suoraan
valoihin tai niiden ympäristöön, jotta
suojalakka ja tiivisteet eivät vahingoitu.
Tyyppi D
Loistediodi (LED):
huomiovalojen
vaihtamiseksi ota yhteys
CITROËN-verkostoon tai
valtuutettuun korjaamoon.

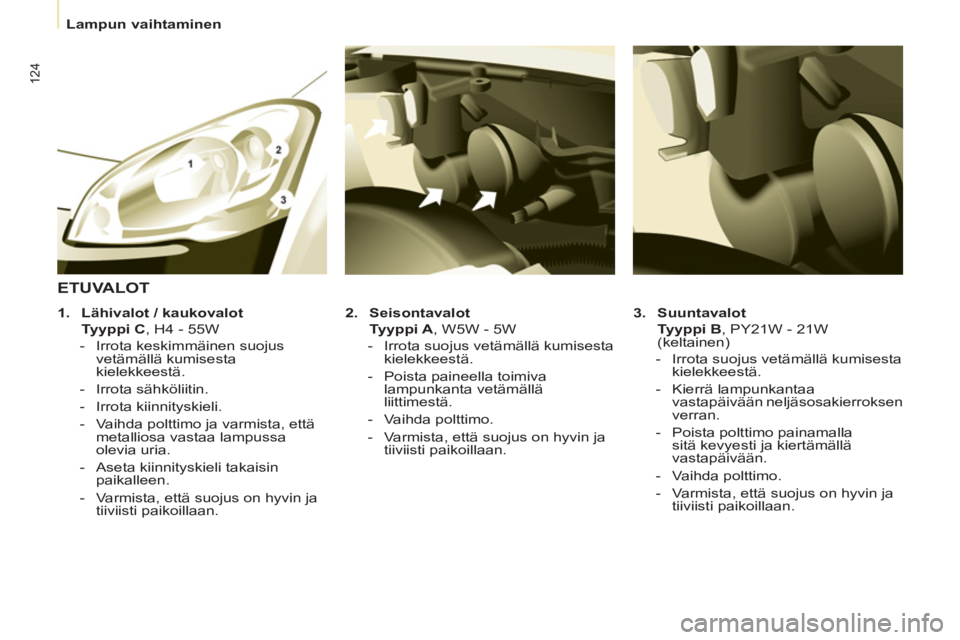

Page 126 of 272

Lampun vaihtaminen
124
3.
Suuntavalot
Tyyppi B
, PY21W - 21W
(keltainen)
- Irrota suojus vetämällä kumisesta
kielekkeestä.
- Kierrä lampunkantaa
vastapäivään neljäsosakierroksen
verran.
- Poista polttimo painamalla
sitä kevyesti ja kiertämällä
vastapäivään.
- Vaihda polttimo.
- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.
2.
Seisontavalot
Tyyppi A
, W5W - 5W
- Irrota suojus vetämällä kumisesta
kielekkeestä.
- Poista paineella toimiva
lampunkanta vetämällä
liittimestä.
- Vaihda polttimo.
- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.
ETUVALOT
1.
Lähivalot / kaukovalot
Tyyppi C
, H4 - 55W
- Irrota keskimmäinen suojus
vetämällä kumisesta
kielekkeestä.
- Irrota sähköliitin.
- Irrota kiinnityskieli.
- Vaihda polttimo ja varmista, että
metalliosa vastaa lampussa
olevia uria.
- Aseta kiinnityskieli takaisin
paikalleen.
- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.

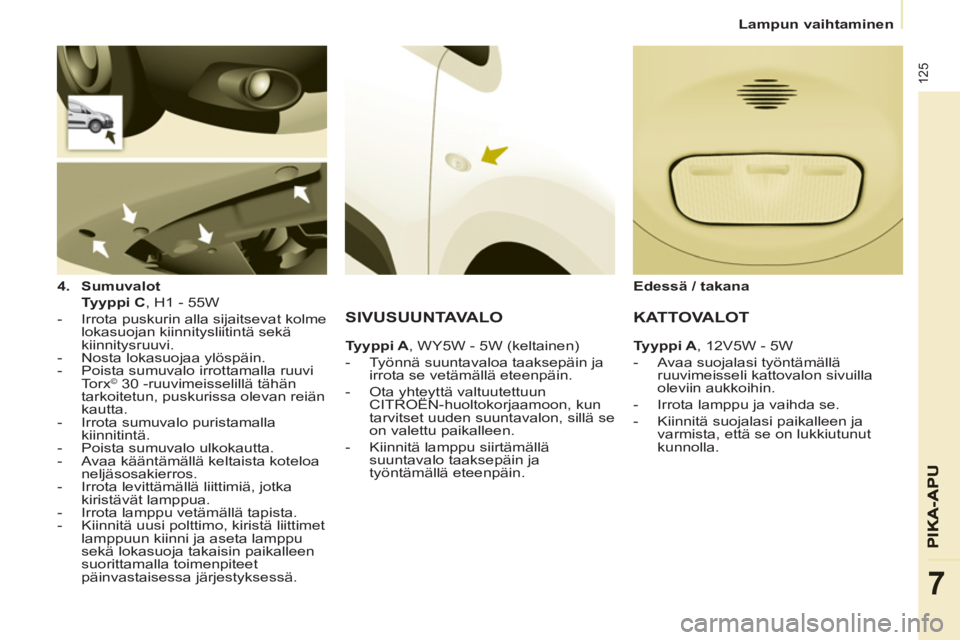

Page 127 of 272

Lampun vaihtaminen
125
7
4.
Sumuvalot
Tyyppi C
, H1 - 55W
- Irrota puskurin alla sijaitsevat kolme
lokasuojan kiinnitysliitintä sekä
kiinnitysruuvi.
- Nosta lokasuojaa ylöspäin.
- Poista sumuvalo irrottamalla ruuvi
Torx
© 30 -ruuvimeisselillä tähän
tarkoitetun, puskurissa olevan reiän
kautta.
- Irrota sumuvalo puristamalla
kiinnitintä.
- Poista sumuvalo ulkokautta.
- Avaa kääntämällä keltaista koteloa
neljäsosakierros.
- Irrota levittämällä liittimiä, jotka
kiristävät lamppua.
- Irrota lamppu vetämällä tapista.
- Kiinnitä uusi polttimo, kiristä liittimet
lamppuun kiinni ja aseta lamppu
sekä lokasuoja takaisin paikalleen
suorittamalla toimenpiteet
päinvastaisessa järjestyksessä.
SIVUSUUNTAVALO
Tyyppi A
, WY5W - 5W (keltainen)
- Työnnä suuntavaloa taaksepäin ja
irrota se vetämällä eteenpäin.
- Ota yhteyttä valtuutettuun
CITROËN-huoltokorjaamoon, kun
tarvitset uuden suuntavalon, sillä se
on valettu paikalleen.
- Kiinnitä lamppu siirtämällä
suuntavalo taaksepäin ja
työntämällä eteenpäin.
Edessä / takana
KATTOVALOT
Tyyppi A
, 12V5W - 5W
- Avaa suojalasi työntämällä
ruuvimeisseli kattovalon sivuilla
oleviin aukkoihin.
- Irrota lamppu ja vaihda se.
- Kiinnitä suojalasi paikalleen ja
varmista, että se on lukkiutunut
kunnolla.

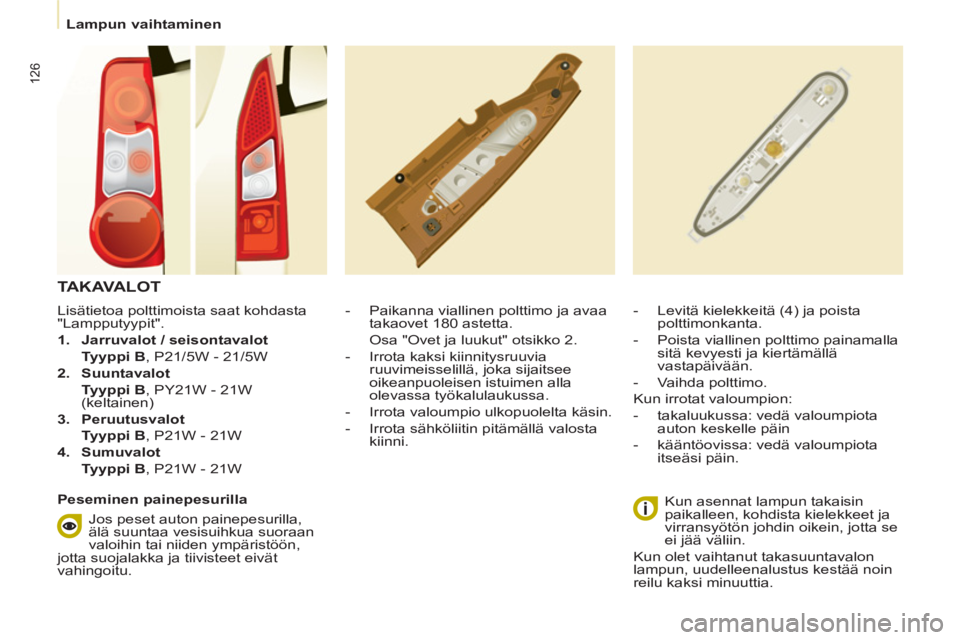

Page 128 of 272

Lampun vaihtaminen
126
Lisätietoa polttimoista saat kohdasta
"Lampputyypit".
1.
Jarruvalot
/
seisontavalot
Tyyppi B
, P21/5W - 21/5W
2.
Suuntavalot
Tyyppi B
, PY21W - 21W
(keltainen)
3.
Peruutusvalot
Tyyppi B
, P21W - 21W
4.
Sumuvalot
Tyyppi B
, P21W - 21W
- Paikanna viallinen polttimo ja avaa
takaovet 180 astetta.
Osa "Ovet ja luukut" otsikko 2.
- Irrota kaksi kiinnitysruuvia
ruuvimeisselillä, joka sijaitsee
oikeanpuoleisen istuimen alla
olevassa työkalulaukussa.
- Irrota valoumpio ulkopuolelta käsin.
- Irrota sähköliitin pitämällä valosta
kiinni.
- Levitä kielekkeitä (4) ja poista
polttimonkanta.
- Poista viallinen polttimo painamalla
sitä kevyesti ja kiertämällä
vastapäivään.
- Vaihda polttimo.
Kun irrotat valoumpion:
- takaluukussa: vedä valoumpiota
auton keskelle päin
- kääntöovissa: vedä valoumpiota
itseäsi päin.
Kun asennat lampun takaisin
paikalleen, kohdista kielekkeet ja
virransyötön johdin oikein, jotta se
ei jää väliin.
Kun olet vaihtanut takasuuntavalon
lampun, uudelleenalustus kestää noin
reilu kaksi minuuttia.
TAKAVALOT
Peseminen painepesurilla
Jos peset auton painepesurilla,
älä suuntaa vesisuihkua suoraan
valoihin tai niiden ympäristöön,
jotta suojalakka ja tiivisteet eivät
vahingoitu.

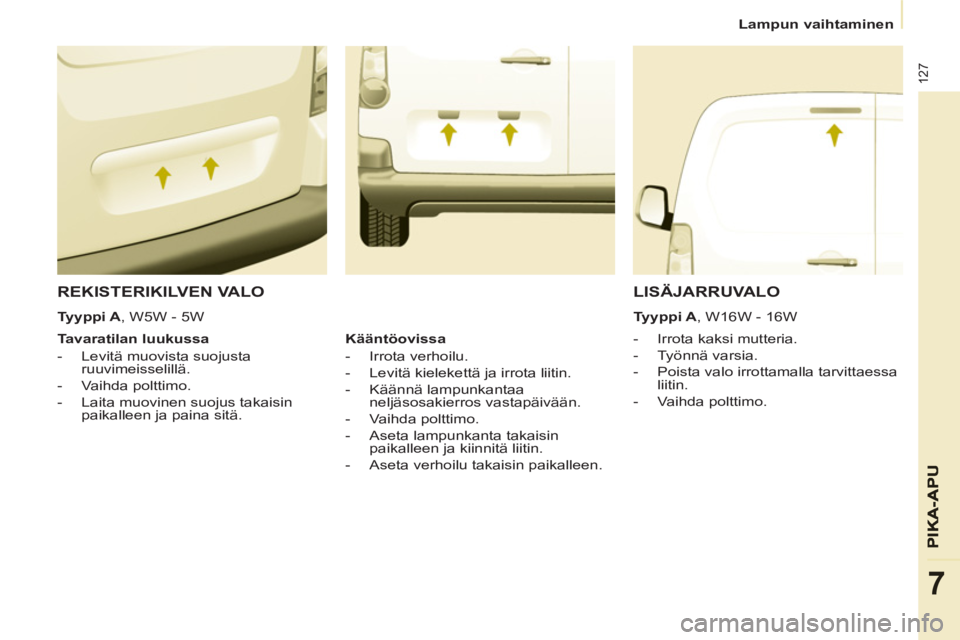

Page 129 of 272

Lampun vaihtaminen
127
7
REKISTERIKILVEN VALO
- Irrota kaksi mutteria.
- Työnnä varsia.
- Poista valo irrottamalla tarvittaessa
liitin.
- Vaihda polttimo.
Tavaratilan luukussa
- Levitä muovista suojusta
ruuvimeisselillä.
- Vaihda polttimo.
- Laita muovinen suojus takaisin
paikalleen ja paina sitä.
LISÄJARRUVALO
Tyyppi A
, W16W - 16W
Kääntöovissa
- Irrota verhoilu.
- Levitä kielekettä ja irrota liitin.
- Käännä lampunkantaa
neljäsosakierros vastapäivään.
- Vaihda polttimo.
- Aseta lampunkanta takaisin
paikalleen ja kiinnitä liitin.
- Aseta verhoilu takaisin paikalleen.
Tyyppi A
, W5W - 5W

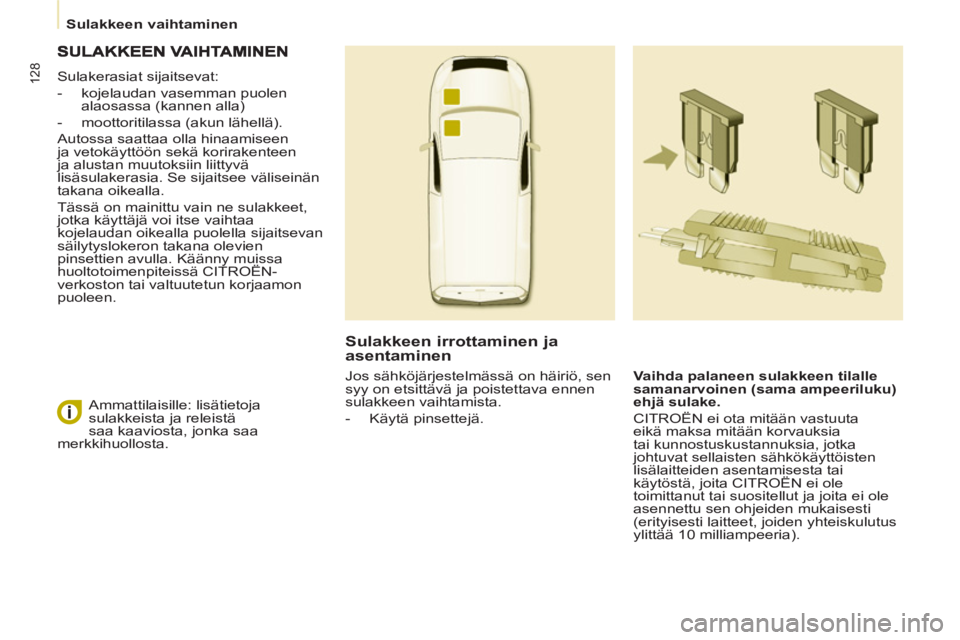

Page 130 of 272

Sulakkeen vaihtaminen
128
Sulakerasiat sijaitsevat:
- kojelaudan vasemman puolen
alaosassa (kannen alla)
- moottoritilassa (akun lähellä).
Autossa saattaa olla hinaamiseen
ja vetokäyttöön sekä korirakenteen
ja alustan muutoksiin liittyvä
lisäsulakerasia. Se sijaitsee väliseinän
takana oikealla.
Tässä on mainittu vain ne sulakkeet,
jotka käyttäjä voi itse vaihtaa
kojelaudan oikealla puolella sijaitsevan
säilytyslokeron takana olevien
pinsettien avulla. Käänny muissa
huoltotoimenpiteissä CITROËN-
verkoston tai valtuutetun korjaamon
puoleen.
Sulakkeen irrottaminen ja
asentaminen
Vaihda palaneen sulakkeen tilalle
samanarvoinen (sama ampeeriluku)
ehjä sulake.
CITROËN ei ota mitään vastuuta
eikä maksa mitään korvauksia
tai kunnostuskustannuksia, jotka
johtuvat sellaisten sähkökäyttöisten
lisälaitteiden asentamisesta tai
käytöstä, joita CITROËN ei ole
toimittanut tai suositellut ja joita ei ole
asennettu sen ohjeiden mukaisesti
(erityisesti laitteet, joiden yhteiskulutus
ylittää 10 milliampeeria). Ammattilaisille: lisätietoja
sulakkeista ja releistä
saa kaaviosta, jonka saa
merkkihuollosta. Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista.
- Käytä pinsettejä.
