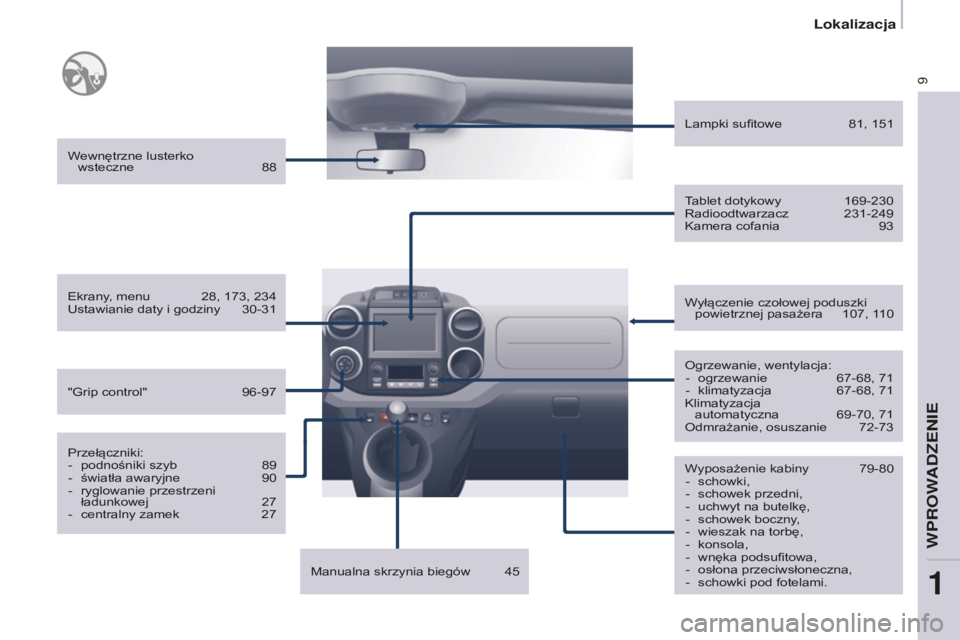

CITROEN BERLINGO ELECTRIC 2017 Instrukcja obsługi (in Polish)

9
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015
Wyposażenie kabiny 79-80
- schowki,
-

schowek przedni,
-


uchwyt na butelkę,
-


schowek boczny
,
-

wieszak na torbę,
-


konsola,
-


wnęka podsufitowa,
-


osłona przeciwsłoneczna,
-


schowki pod fotelami.
W

ewnętrzne lusterko
wsteczne

88
W
yłączenie czołowej poduszki
powietrznej pasażera
107, 1
10
Lampki sufitowe
81, 151
Manualna skrzynia biegów


45
Przełączniki:
-

podnośniki szyb
89
-
światła awaryjne
90
-

ryglowanie przestrzeni
ładunkowej


27
-


centralny zamek


27
Ekrany

, menu

28, 173, 234u

stawianie daty i godziny

30-31
o

grzewanie, wentylacja:
-
ogrzewanie

67-68, 71
-

klimatyzacja

67-68, 71k

limatyzacja
automatyczna
69-70, 71o

dmrażanie, osuszanie
72-73
"

g
rip control"

96-97
tablet dotykowy

169-230r

adioodtwarzacz
231-249k

amera cofania
93
1
WPROWADZENIE
Lokalizacja

10
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015

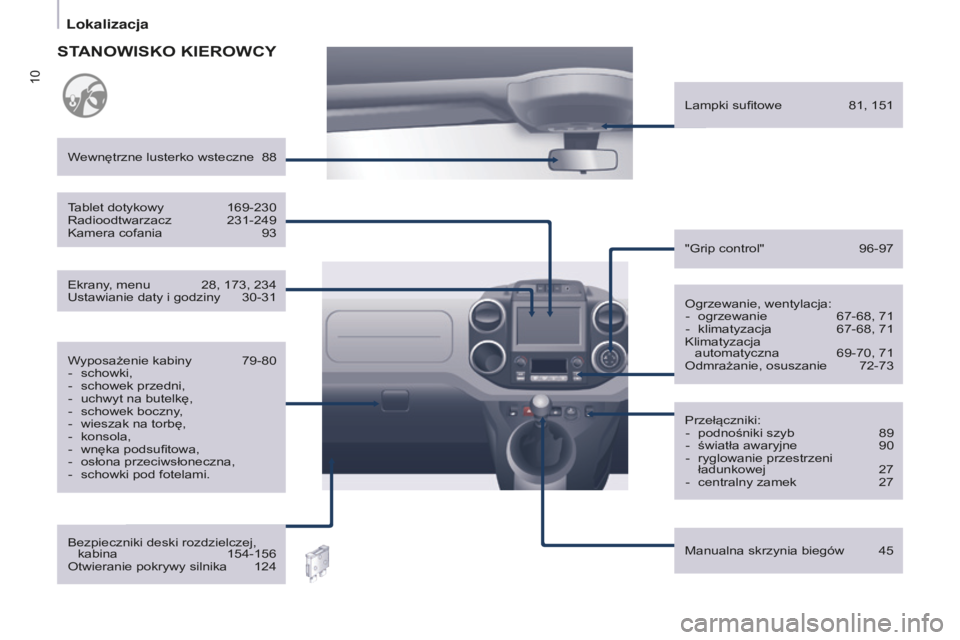

ogrzewanie, wentylacja:
- ogrzewanie 67-68, 71
-

klimatyzacja

67-68, 71k

limatyzacja automatyczna

69-70, 71o

dmrażanie, osuszanie
72-73
W

ewnętrzne lusterko wsteczne

88
Przełączniki:-


podnośniki szyb

89
-


światła awaryjne

90
-


ryglowanie przestrzeni
ładunkowej


27
-


centralny zamek

27
"

g rip control"
96-97
W

yposażenie kabiny

79-80
-


schowki,
-


schowek przedni,
-


uchwyt na butelkę,
-


schowek boczny

,
-

wieszak na torbę,
-


konsola,
-


wnęka podsufitowa,
-


osłona przeciwsłoneczna,
-


schowki pod fotelami.
b

ezpieczniki deski rozdzielczej, kabina

154-156o

twieranie pokrywy silnika

124
tablet dotykowy


169-230r

adioodtwarzacz

231-249k

amera cofania

93
Ekrany

, menu

28, 173, 234u
stawianie daty i godziny
30-31
Manualna skrzynia biegów
45
Lampki sufitowe


81, 151

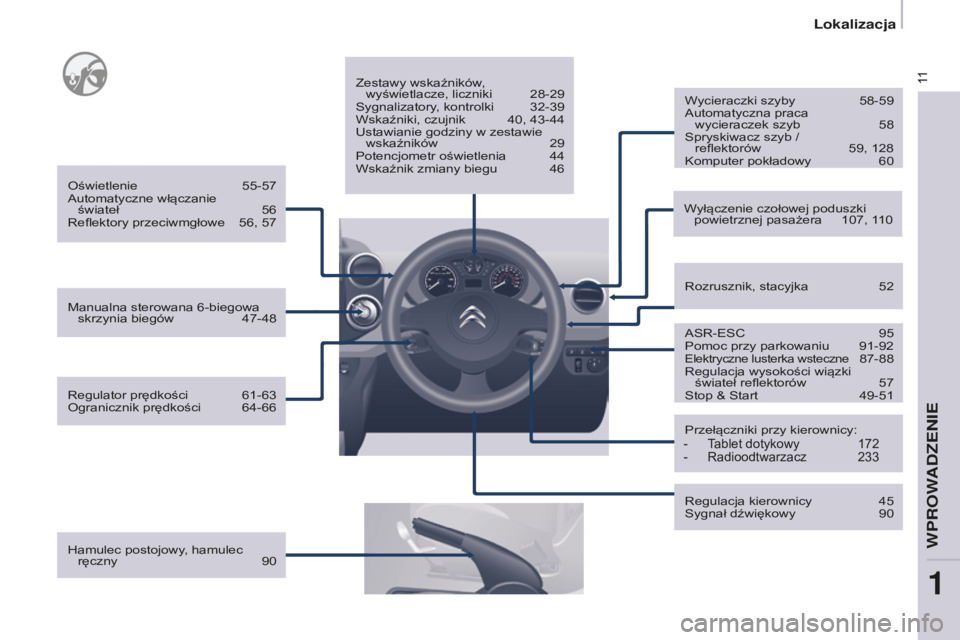

STANOWISKO KIEROWCY
Lokalizacja

11
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015
Hamulec postojowy, hamulec ręczny 90 Zestawy wskaźników
,
wyświetlacze, liczniki
28-29s

ygnalizatory, kontrolki
32-39
Wskaźniki, czujnik

40, 43-44u

stawianie godziny w zestawie
wskaźników
29
Potencjometr oświetlenia

44
Wskaźnik zmiany biegu

46
W
yłączenie czołowej poduszki
powietrznej pasażera
107, 1
10
asr

-E sc
95
Pomoc przy parkowaniu

91-92Elektryczne lusterka wsteczne 87-88r
egulacja wysokości wiązki świateł reflektorów

57s

top &
s
tart

49-51
r

ozrusznik, stacyjka

52
W

ycieraczki szyby

58-59a

utomatyczna praca
wycieraczek szyb

58s

pryskiwacz szyb /
reflektorów

59, 128k

omputer pokładowy

60
Przełączniki przy kierownicy:
- tablet dotykowy 172
- r adioodtwarzacz 233
regulacja kierownicy 45s
ygnał dźwiękowy 90
Manualna sterowana 6-biegowa
skrzynia biegów

47-48
o

świetlenie

55-57a

utomatyczne włączanie
świateł

56r

eflektory przeciwmgłowe

56, 57
r

egulator prędkości

61-63o

granicznik prędkości

64-66
1
WPROWADZENIE
Lokalizacja

12
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015

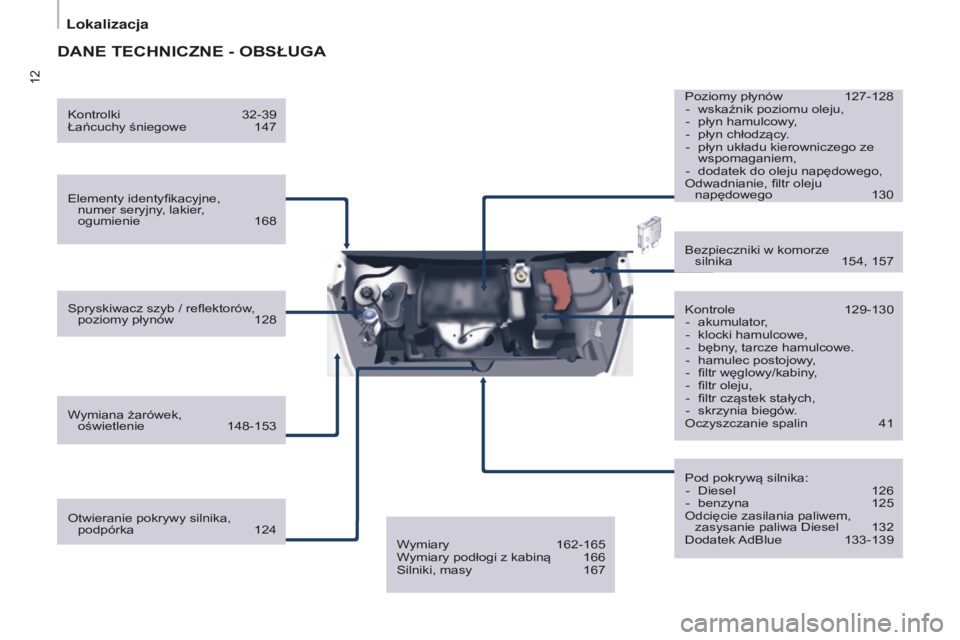

DANE TEChNICZNE - OBSŁuGA
Elementy identyfikacyjne, numer seryjny, lakier,
ogumienie

168
s

pryskiwacz szyb / reflektorów, poziomy płynów

128
W

ymiana żarówek,
oświetlenie

148-153
k
ontrole
129-130
-


akumulator
,
-

klocki hamulcowe,
-


bębny
, tarcze hamulcowe.
-

hamulec postojowy
,
-

filtr węglowy/kabiny
,
-

filtr oleju,
-


filtr cząstek stałych,
-


skrzynia biegów
.
o

czyszczanie spalin
41
b
ezpieczniki w komorze silnika

154, 157
Pod pokrywą silnika: -


Diesel

126
-


benzyna

125o

dcięcie zasilania paliwem,
zasysanie paliwa Diesel

132
Dodatek a

d b lue
133-139
o
twieranie pokrywy silnika,
podpórka

124 Poziomy płynów


127-128
-

wskaźnik poziomu oleju,
-

płyn hamulcowy
,
-
płyn chłodzący
.
-
płyn układu kierowniczego ze
wspomaganiem,
-

dodatek do oleju napędowego,o
dwadnianie, filtr oleju
napędowego 130
k
ontrolki
32-39ł

ańcuchy śniegowe
147
W
ymiary
162-165
W

ymiary podłogi z kabiną
166s

ilniki, masy
167
Lokalizacja

13
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015

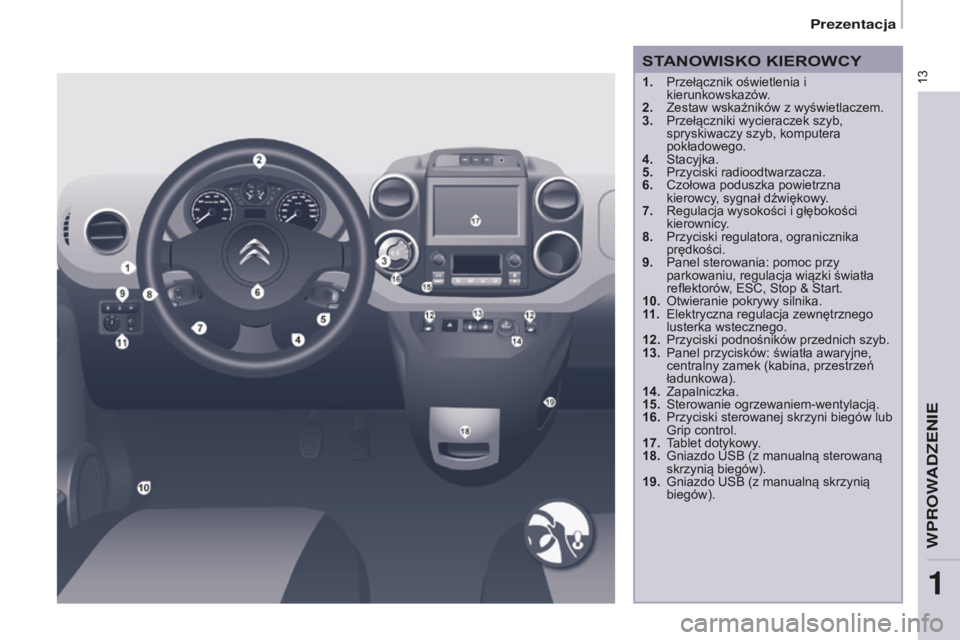

STANOWISKO KIEROWCY
1. Przełącznik oświetlenia i
kierunkowskazów.
2.

Zestaw wskaźników z wyświetlaczem.
3.


Przełączniki wycieraczek szyb,
spryskiwaczy szyb, komputera
pokładowego.
4.

s tacyjka.
5.

Przyciski radioodtwarzacza.
6.

c zołowa poduszka powietrzna
kierowcy, sygnał dźwiękowy.
7.
r egulacja wysokości i głębokości
kierownicy.
8.

Przyciski regulatora, ogranicznika
prędkości.
9.


Panel sterowania: pomoc przy
parkowaniu, regulacja wiązki światła
reflektorów

, E sc , s top & s tart.
10.
o twieranie pokrywy silnika.
11 .
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.


Przyciski podnośników przednich szyb.
13.


Panel przycisków: światła awaryjne,
centralny zamek (kabina, przestrzeń
ładunkowa).
14.


Zapalniczka.
15.

s terowanie ogrzewaniem-wentylacją.
16.

Przyciski sterowanej skrzyni biegów lub g

rip control.
17.
t
ablet dotykowy
.
18.
g niazdo usb (z manualną sterowaną
skrzynią biegów).
19.
g niazdo usb (z manualną skrzynią
biegów).
1
WPROW
Prezentacja

14
berlingo-2-Vu_pl_chap01_vue ensemble_ed01-2015

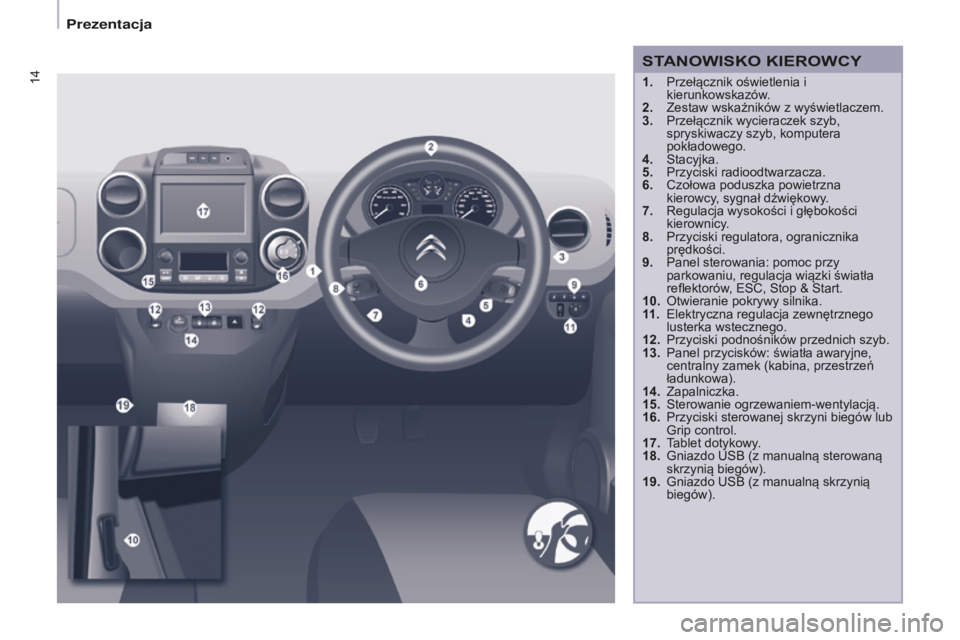

1. Przełącznik oświetlenia i
kierunkowskazów.
2.

Zestaw wskaźników z wyświetlaczem.
3.


Przełącznik wycieraczek szyb,
spryskiwaczy szyb, komputera
pokładowego.
4.

s tacyjka.
5.

Przyciski radioodtwarzacza.
6.

c zołowa poduszka powietrzna
kierowcy, sygnał dźwiękowy.
7.
r egulacja wysokości i głębokości
kierownicy.
8.

Przyciski regulatora, ogranicznika
prędkości.
9.


Panel sterowania: pomoc przy
parkowaniu, regulacja wiązki światła
reflektorów

, E sc , s top & s tart.
10.
o twieranie pokrywy silnika.
11 .
Elektryczna regulacja zewnętrznego
lusterka wstecznego.
12.


Przyciski podnośników przednich szyb.
13.


Panel przycisków: światła awaryjne,
centralny zamek (kabina, przestrzeń
ładunkowa).
14.


Zapalniczka.
15.

s terowanie ogrzewaniem-wentylacją.
16.

Przyciski sterowanej skrzyni biegów lub g

rip control.
17.
t
ablet dotykowy
.
18.
g niazdo usb (z manualną sterowaną
skrzynią biegów).
19.
g niazdo usb (z manualną skrzynią
biegów).
STANOWISKO KIEROWCY
Prezentacja

15

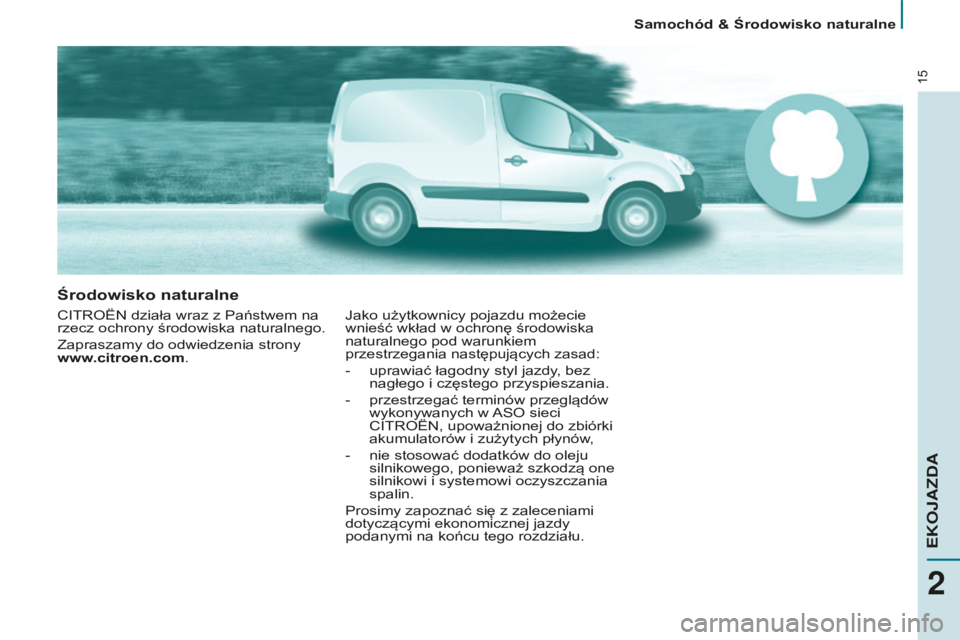

środowisko naturalne
cItroËn działa wraz z Państwem na
rzecz ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www
.citroen.com.j ako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem
przestrzegania następujących zasad:
-

uprawiać łagodny styl jazdy
, bez
nagłego i częstego przyspieszania.
-

przestrzegać terminów przeglądów
wykonywanych w aso

sieci
c

I tro Ë n , upoważnionej do zbiórki
akumulatorów i zużytych płynów,
-

nie stosować dodatków do oleju
silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin.
Prosimy zapoznać się z zaleceniami
dotyczącymi ekonomicznej jazdy
podanymi na końcu tego rozdziału.
2
EKOJAZDA
samochód & Środowisko naturalne

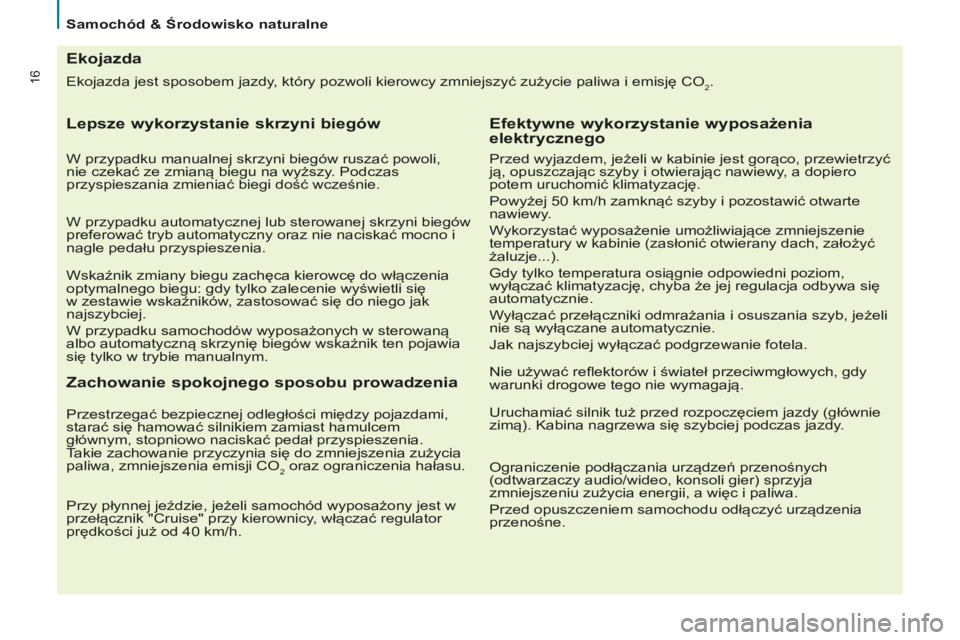

16Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję co2.
Ekojazda
Lepsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli,
nie czekać ze zmianą biegu na wyższy. Podczas
przyspieszania zmieniać biegi dość wcześnie.
W przypadku automatycznej lub sterowanej skrzyni biegów
preferować tryb automatyczny oraz nie naciskać mocno i
nagle pedału przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę do włączenia
optymalnego biegu: gdy tylko zalecenie wyświetli się
w zestawie wskaźników, zastosować się do niego jak
najszybciej.
W przypadku samochodów wyposażonych w sterowaną
albo automatyczną skrzynię biegów wskaźnik ten pojawia
się tylko w trybie manualnym.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami,
starać się hamować silnikiem zamiast hamulcem
głównym, stopniowo naciskać pedał przyspieszenia.
takie zachowanie przyczynia się do zmniejszenia zużycia
paliwa, zmniejszenia emisji

co
2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest w
przełącznik "
c
ruise" przy kierownicy, włączać regulator
prędkości już od 40

km/h.
Efektywne wykorzystanie wyposażenia
elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć
ją, opuszczając szyby i otwierając nawiewy, a dopiero
potem uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i pozostawić otwarte
nawiewy.
Wykorzystać wyposażenie umożliwiające zmniejszenie
temperatury w kabinie (zasłonić otwierany dach, założyć
żaluzje...).
g

dy tylko temperatura osiągnie odpowiedni poziom,
wyłączać klimatyzację, chyba że jej regulacja odbywa się
automatycznie.
Wyłączać przełączniki odmrażania i osuszania szyb, jeżeli
nie są wyłączane automatycznie.
j

ak najszybciej wyłączać podgrzewanie fotela.
n

ie używać reflektorów i świateł przeciwmgłowych, gdy
warunki drogowe tego nie wymagają.
u

ruchamiać silnik tuż przed rozpoczęciem jazdy (głównie
zimą).
k abina nagrzewa się szybciej podczas jazdy.
o

graniczenie podłączania urządzeń przenośnych
(odtwarzaczy audio/wideo, konsoli gier) sprzyja
zmniejszeniu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia
przenośne.
samochód & Środowisko naturalne

17

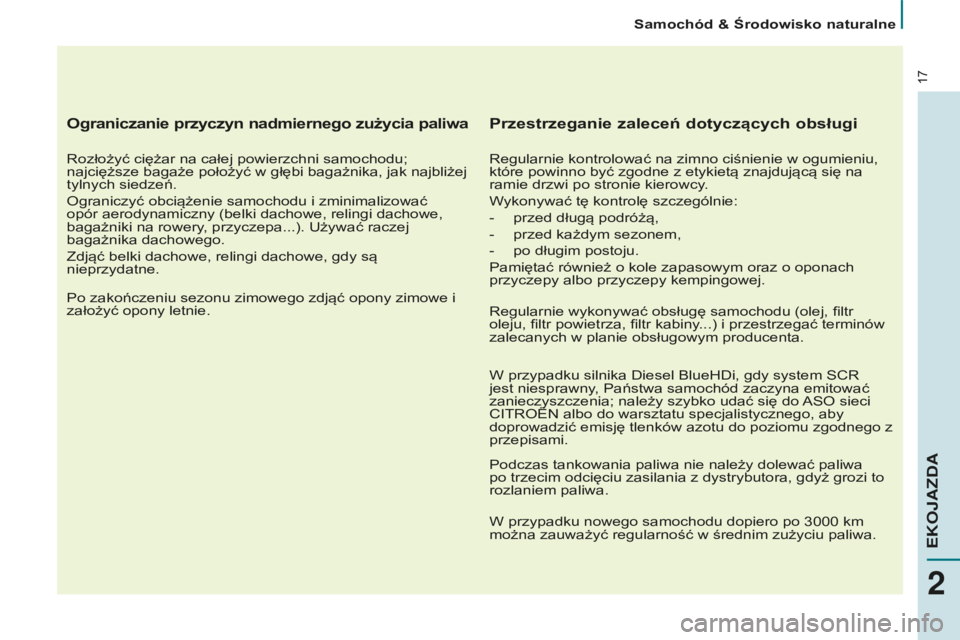

Ograniczanie przyczyn nadmiernego zużycia paliwa
rozłożyć ciężar na całej powierzchni samochodu;
najcięższe bagaże położyć w głębi bagażnika, jak najbliżej
tylnych siedzeń.
o

graniczyć obciążenie samochodu i zminimalizować
opór aerodynamiczny (belki dachowe, relingi dachowe,
bagażniki na rowery, przyczepa...).
u żywać raczej
bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i
założyć opony letnie.
Przestrzeganie zaleceń dotyczących obsługi
regularnie kontrolować na zimno ciśnienie w ogumieniu,
które powinno być zgodne z etykietą znajdującą się na
ramie drzwi po stronie kierowcy
.
Wykonywać tę kontrolę szczególnie:
-

przed długą podróżą,
-


przed każdym sezonem,
-


po długim postoju.
Pamiętać również o kole zapasowym oraz o oponach
przyczepy albo przyczepy kempingowej.
r

egularnie wykonywać obsługę samochodu (olej, filtr
oleju, filtr powietrza, filtr kabiny...) i przestrzegać terminów
zalecanych w planie obsługowym producenta.
W przypadku silnika Diesel
b lueHDi, gdy system scr
jest niesprawny, Państwa samochód zaczyna emitować
zanieczyszczenia; należy szybko udać się do
aso

sieci
c

I tro Ë n albo do warsztatu specjalistycznego, aby
doprowadzić emisję tlenków azotu do poziomu zgodnego z
przepisami.
Podczas tankowania paliwa nie należy dolewać paliwa
po trzecim odcięciu zasilania z dystrybutora, gdyż grozi to
rozlaniem paliwa.
W przypadku nowego samochodu dopiero po 3000
km
można zauważyć regularność w średnim zużyciu paliwa.
2
EKOJAZDA
samochód & Środowisko naturalne

18
BERLINGO-2-Vu_PL_ChAP03_PRET-A-PARTIR_ED01-2015

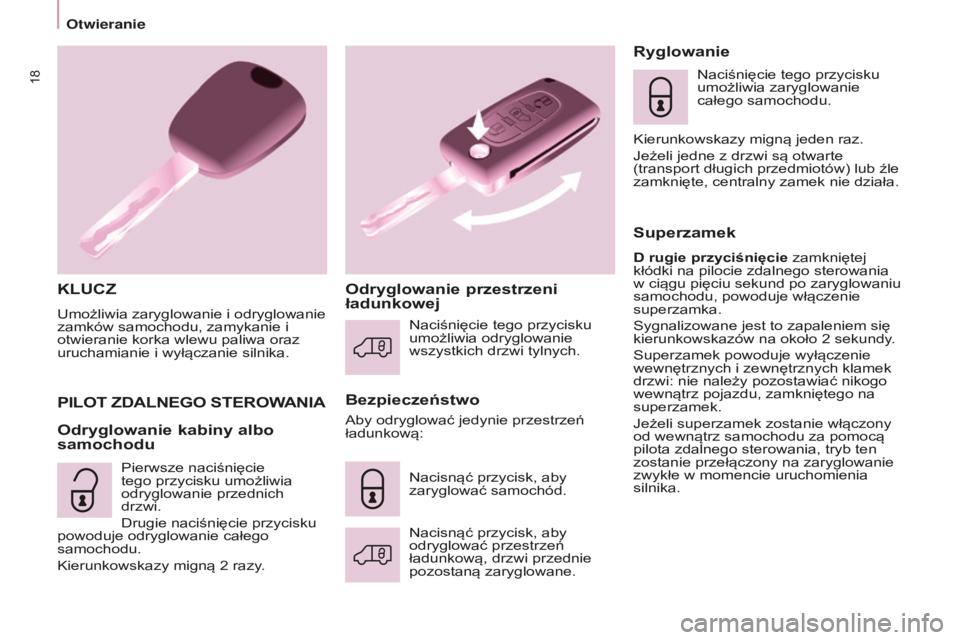

KLuCZ
umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i
otwieranie korka wlewu paliwa oraz
uruchamianie i wyłączanie silnika.
Bezpieczeństwo
P
ILOT

ZDALNEGO

STEROWANIA
Odryglowanie

kabiny albo
samochodu Odryglowanie przestrzeni
ładunkowejRyglowanie
naciśnięcie tego przycisku
umożliwia zaryglowanie
całego samochodu.
k

ierunkowskazy migną jeden raz.
j

eżeli jedne z drzwi są otwarte
(transport długich przedmiotów) lub źle
zamknięte, centralny zamek nie działa.
Superzamek
D rugie przyciśnięcie zamkniętej
kłódki na pilocie zdalnego sterowania
w ciągu pięciu sekund po zaryglowaniu
samochodu, powoduje włączenie
superzamka.
s

ygnalizowane jest to zapaleniem się
kierunkowskazów na około 2
sekundy.
s

uperzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek
drzwi: nie należy pozostawiać nikogo
wewnątrz pojazdu, zamkniętego na
superzamek.
j

eżeli superzamek zostanie włączony
od wewnątrz samochodu za pomocą
pilota zdalnego sterowania, tryb ten
zostanie przełączony na zaryglowanie
zwykłe w momencie uruchomienia
silnika.
a

by odryglować jedynie przestrzeń
ładunkową:
n

acisnąć przycisk, aby
odryglować przestrzeń
ładunkową, drzwi przednie
pozostaną zaryglowane.
n

acisnąć przycisk, aby
zaryglować samochód.
n

aciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich drzwi tylnych.
Pierwsze naciśnięcie
tego przycisku umożliwia
odryglowanie przednich
drzwi.
Drugie naciśnięcie przycisku
powoduje odryglowanie całego
samochodu.
k

ierunkowskazy migną 2

razy.
Otwieranie
