CITROEN BERLINGO ELECTRIC 2017 Kasutusjuhend (in Estonian)

79
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015
ESIOSA VARUSTUS
1.

Alumine kindalaegas
alumine kindalaegas võib olla kaanega
või ilma.
Ülemine panipaik
asub armatuurlaual rooli taga.
Kaane avamist lihtsustab spetsiaalne
süvend. Hoidke kaanest kinni seni,
kuni see on täielikult avanenud.
Kaane sulgemiseks laske see alla ja
vajutage kergelt kaane keskosale.
Ümber minna võiv vedelik on ohtlik
elektrisüsteemidele ja võib seega
põhjustada tulekahju.
3. Külgmine panipaik
4. Kotinagi
riputage nagisse vaid pehmeid ja
mitte väga raskeid kotte.
2. Karp ja pudelihoidja (1,5 L)
ErGONOOmia ja muGaVus
4
Elu salongis

80
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

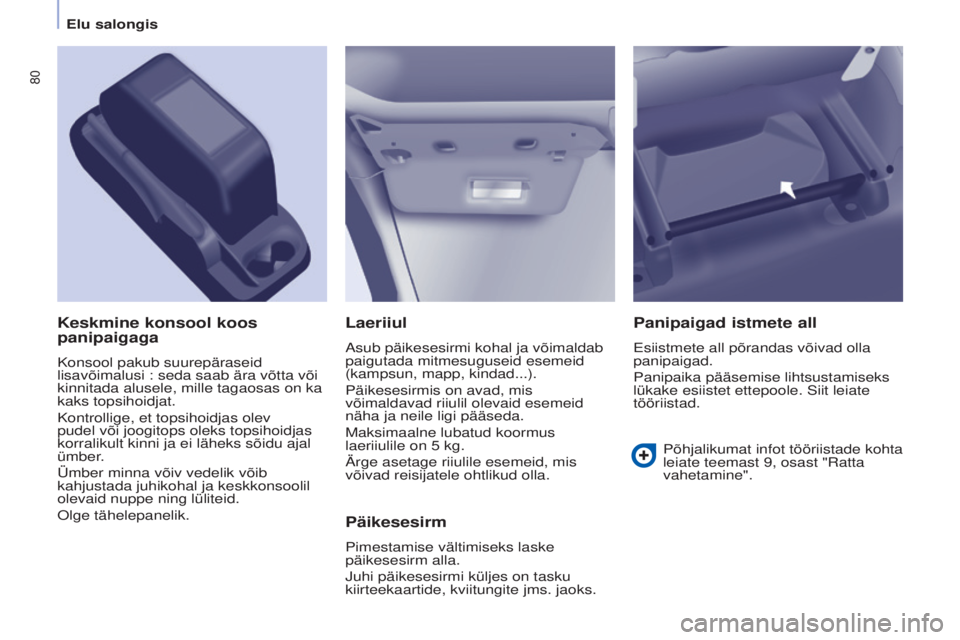

Laeriiul
asub päikesesirmi kohal ja võimaldab
paigutada mitmesuguseid esemeid
(kampsun, mapp, kindad...).
Päikesesirmis on avad, mis
võimaldavad riiulil olevaid esemeid
näha ja neile ligi pääseda.
m

aksimaalne lubatud koormus
laeriiulile on 5
kg.
ä

rge asetage riiulile esemeid, mis
võivad reisijatele ohtlikud olla.
Keskmine konsool koos
panipaigaga
Konsool pakub suurepäraseid
lisavõimalusi : seda saab ära võtta või
kinnitada alusele, mille tagaosas on ka
kaks topsihoidjat.
Kontrollige, et topsihoidjas olev
pudel või joogitops oleks topsihoidjas
korralikult kinni ja ei läheks sõidu ajal
ümber.
Ümber minna võiv vedelik võib
kahjustada juhikohal ja keskkonsoolil
olevaid nuppe ning lüliteid.
Olge tähelepanelik.
Päikesesirm
Pimestamise vältimiseks laske
päikesesirm alla.
j

uhi päikesesirmi küljes on tasku
kiirteekaartide, kviitungite jms. jaoks.
Panipaigad istmete all
Esiistmete all põrandas võivad olla
panipaigad.
Panipaika pääsemise lihtsustamiseks
lükake esiistet ettepoole.
s iit leiate
tööriistad.
Põhjalikumat infot tööriistade kohta
leiate teemast 9, osast "
r atta
vahetamine".
Elu salongis

81
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

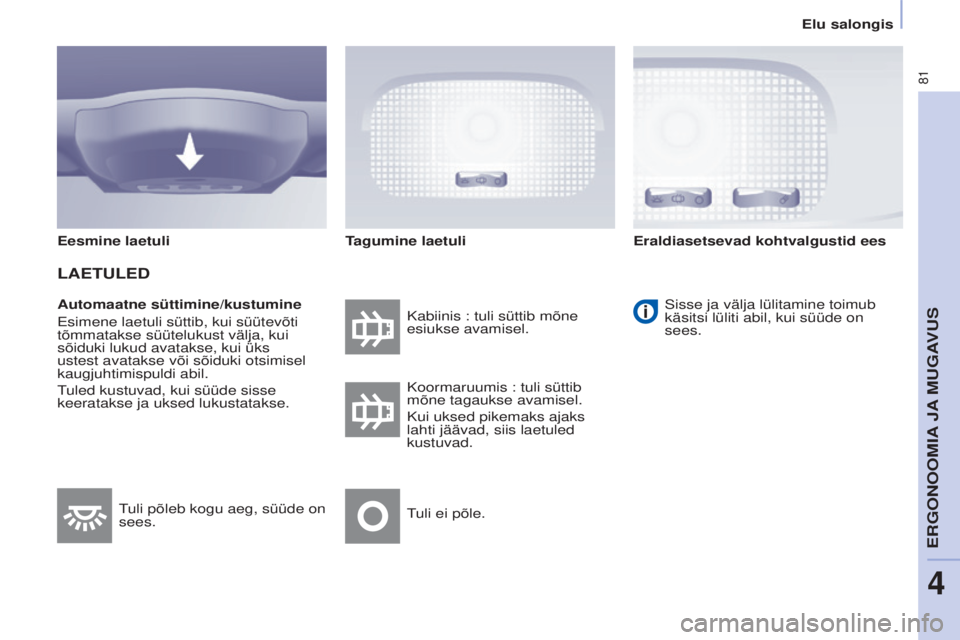

Automaatne süttimine/kustumine
Esimene laetuli süttib, kui süütevõti
tõmmatakse süütelukust välja, kui
sõiduki lukud avatakse, kui üks
ustest avatakse või sõiduki otsimisel
kaugjuhtimispuldi abil.
tuled kustuvad, kui süüde sisse
keeratakse ja uksed lukustatakse. Kabiinis : tuli süttib mõne
esiukse avamisel.
s
isse ja välja lülitamine toimub
käsitsi lüliti abil, kui süüde on
sees.
Koormaruumis : tuli süttib
mõne tagaukse avamisel.
Kui uksed pikemaks ajaks
lahti jäävad, siis laetuled
kustuvad.
tuli ei põle.tuli põleb kogu aeg, süüde on
sees.
Eesmine laetuli
LAETULED
Tagumine laetuli
Eraldiasetsevad kohtvalgustid ees
ErGONOOmia ja muGaVus
4
Elu salongis

82
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

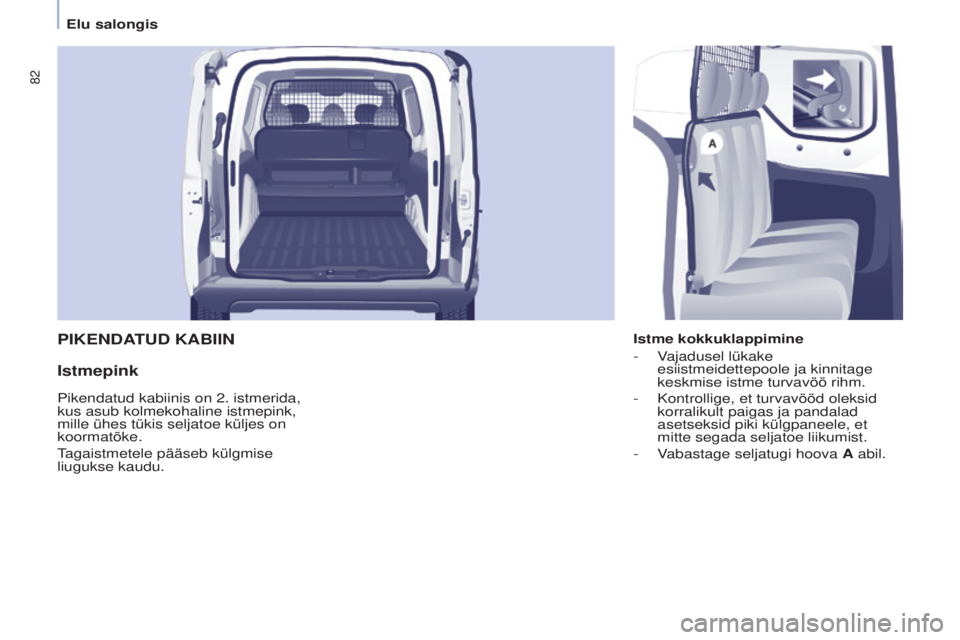

PIKENDATUD KABIIN
Istmepink
Istme kokkuklappimine
-
V
ajadusel lükake
esiistmeidettepoole ja kinnitage
keskmise istme turvavöö rihm.
-

Kontrollig
e, et turvavööd oleksid
korralikult paigas ja pandalad
asetseksid piki külgpaneele, et
mitte segada seljatoe liikumist.
-

V
abastage seljatugi hoova A abil.
Pikendatud kabiinis on 2. istmerida,
kus asub kolmekohaline istmepink,
mille ühes tükis seljatoe küljes on
koormatõke.
tagaistmetele pääseb külgmise
liugukse kaudu.
Elu salongis

83
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

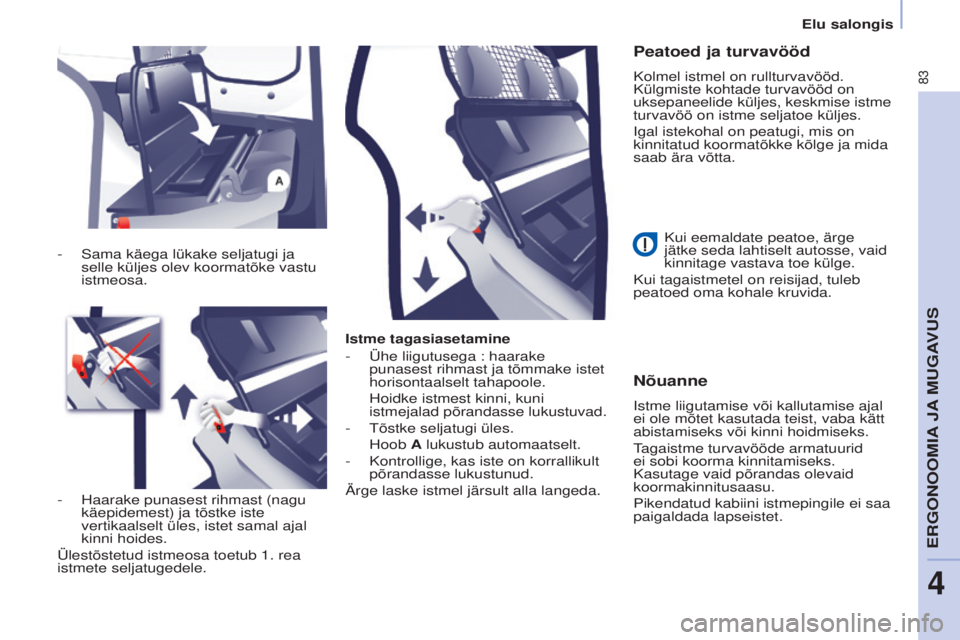

Istme tagasiasetamine
-
Ühe liig
utusega : haarake
punasest rihmast ja tõmmake istet
horisontaalselt tahapoole.
Hoidke istmest kinni, kuni
istmejalad põrandasse lukustuvad.
-

t õstke seljatugi üles.
Hoob A

lukustub automaatselt.
-

Kontrollig
e, kas iste on korrallikult
põrandasse lukustunud.
ä

rge laske istmel järsult alla langeda.
Nõuanne
istme liigutamise või kallutamise ajal
ei ole mõtet kasutada teist, vaba kätt
abistamiseks või kinni hoidmiseks.
tagaistme turvavööde armatuurid
ei sobi koorma kinnitamiseks.
Kasutage vaid põrandas olevaid
koormakinnitusaasu.
Pikendatud kabiini istmepingile ei saa
paigaldada lapseistet.
-

s
ama käega lükake seljatugi ja
selle küljes olev koormatõke vastu
istmeosa.
-

Haarake punasest rihmast (nagu
käepidemest) ja tõstke iste
vertikaalselt üles, istet samal ajal
kinni hoides.
Ülestõstetud istmeosa toetub 1. rea
istmete seljatugedele.
Peatoed ja turvavööd
Kolmel istmel on rullturvavööd.
Külgmiste kohtade turvavööd on
uksepaneelide küljes, keskmise istme
turvavöö on istme seljatoe küljes.
i

gal istekohal on peatugi, mis on
kinnitatud koormatõkke kõlge ja mida
saab ära võtta.
Kui eemaldate peatoe, ärge
jätke seda lahtiselt autosse, vaid
kinnitage vastava toe külge.
Kui tagaistmetel on reisijad, tuleb
peatoed oma kohale kruvida.
ErGONOOmia ja muGaVus
4
Elu salongis

84
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

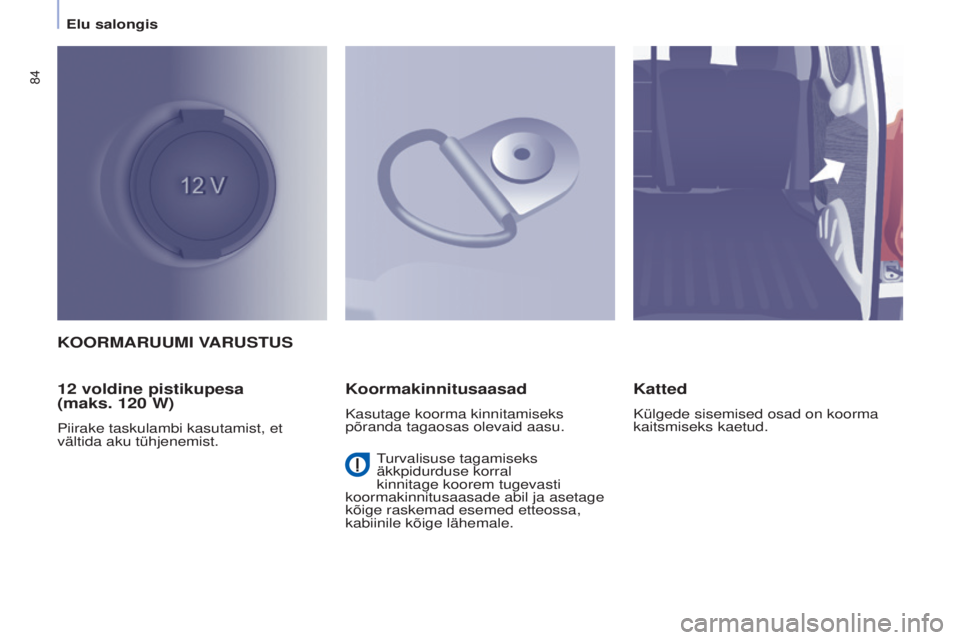

KOORMARUUMI VARUSTUS
12
voldine pistikupesa
(maks. 120
W)
Piirake taskulambi kasutamist, et
vältida aku tühjenemist.
Koormakinnitusaasad
Kasutage koorma kinnitamiseks
põranda tagaosas olevaid aasu.
Katted
Külgede sisemised osad on koorma
kaitsmiseks kaetud.
turvalisuse tagamiseks
äkkpidurduse korral
kinnitage koorem tugevasti
koormakinnitusaasade abil ja asetage
kõige raskemad esemed etteossa,
kabiinile kõige lähemale.
Elu salongis

85
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

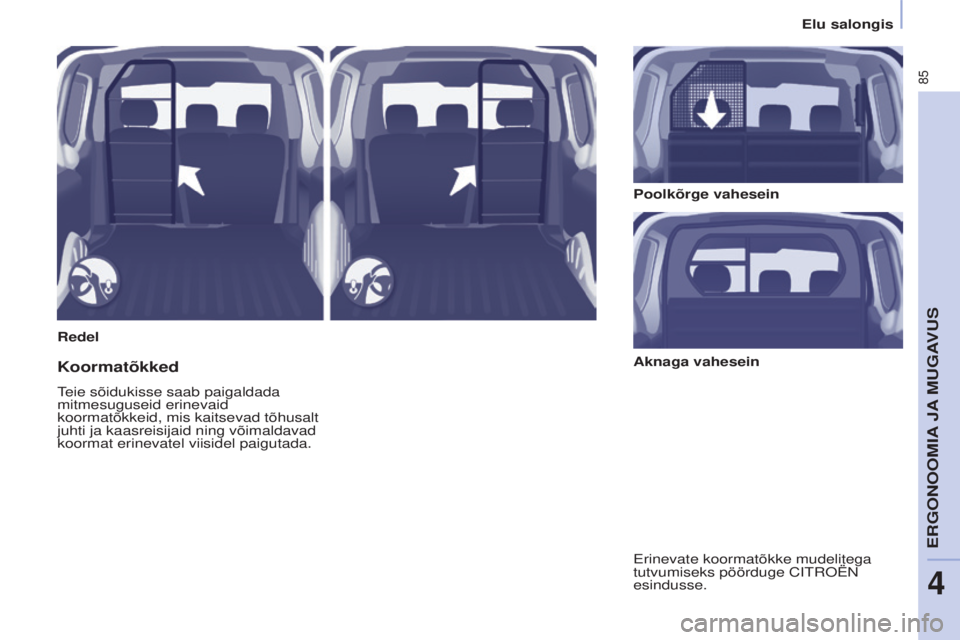

RedelPoolkõrge vahesein
Koormatõkked
teie sõidukisse saab paigaldada
mitmesuguseid erinevaid
koormatõkkeid, mis kaitsevad tõhusalt
juhti ja kaasreisijaid ning võimaldavad
koormat erinevatel viisidel paigutada.
Erinevate koormatõkke mudelitega
tutvumiseks pöörduge C
itr OËN
esindusse. Aknaga vahesein
ErGONOOmia ja muGaVus
4
Elu salongis

86
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

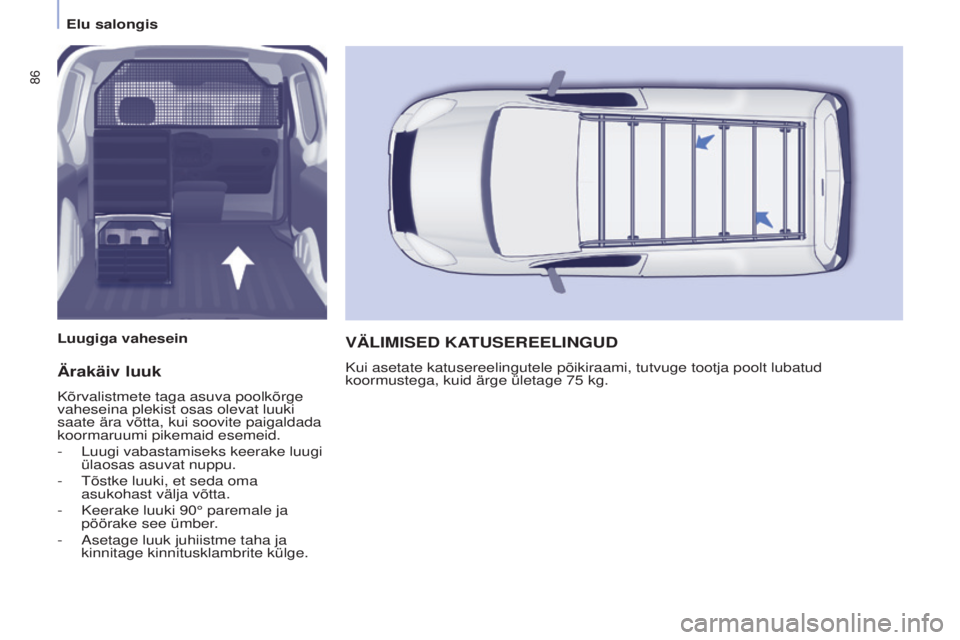

Ärakäiv luuk
Kõrvalistmete taga asuva poolkõrge
vaheseina plekist osas olevat luuki
saate ära võtta, kui soovite paigaldada
koormaruumi pikemaid esemeid.
-
Luugi vabastamiseks keerake luugi
ülaosas asuvat nuppu.
-

t õstke luuki, et seda oma
asukohast välja võtta.
-

Keerake luuki 90° paremale ja
pöörake see ümber

.
-
a setage luuk juhiistme taha ja
kinnitage kinnitusklambrite külge.
VÄLIMISED KATUSEREELINGUD
Kui asetate katusereelingutele põikiraami, tutvuge tootja poolt lubat\
ud
koormustega, kuid ärge ületage 75 kg.
Luugiga vahesein
Elu salongis

87
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

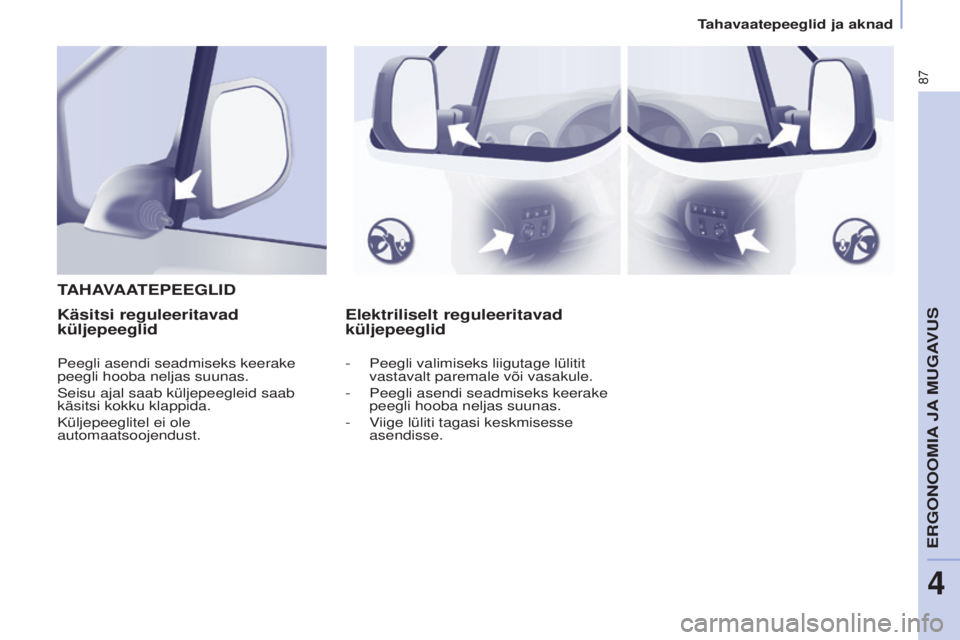

Elektriliselt reguleeritavad
küljepeeglid
T
AHA

VAATEPEEGLIDKäsitsi reguleeritavad
küljepeeglid
Peegli asendi seadmiseks keerake
peegli hooba neljas suunas.
s

eisu ajal saab küljepeegleid saab
käsitsi kokku klappida.
Küljepeeglitel ei ole
automaatsoojendust. -
Peegli valimiseks liig utage lülitit
vastavalt paremale või vasakule.
-

Peegli asendi seadmiseks keerake
peegli hooba neljas suunas.
-


V
iige lüliti tagasi keskmisesse
asendisse.
ErGONOOmia ja muGaVus
4
tahavaatepeeglid ja aknad

88
Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_et_Chap04_Ergonomie_ed01-2015

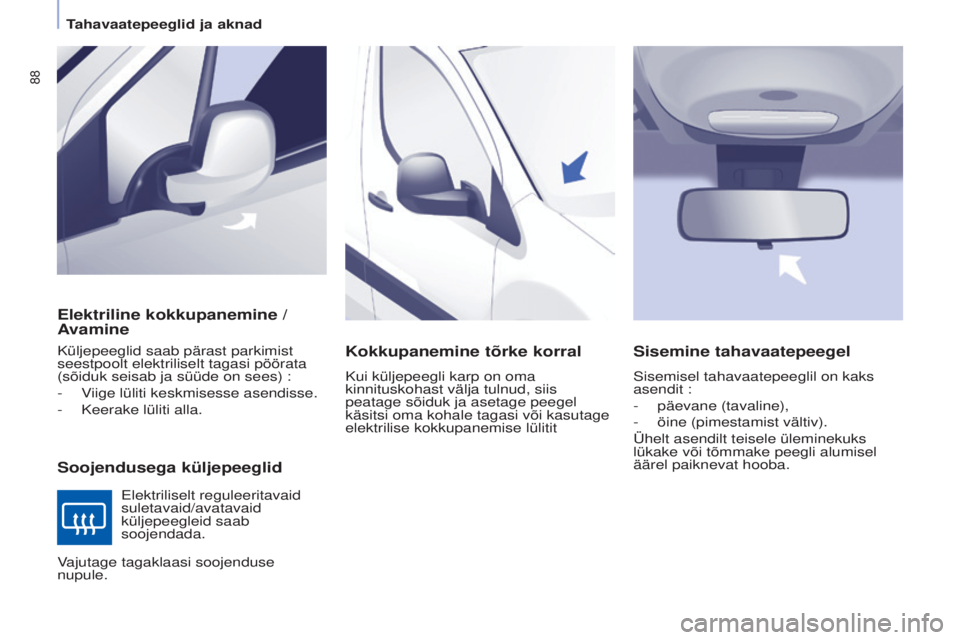

Elektriline kokkupanemine /
Avamine
Soojendusega küljepeeglid
Küljepeeglid saab pärast parkimist
seestpoolt elektriliselt tagasi pöörata
(sõiduk seisab ja süüde on sees) :
-
V
iige lüliti keskmisesse asendisse.
-

Keerake lüliti alla.
Elektriliselt reguleeritavaid
suletavaid/avatavaid
küljepeegleid saab
soojendada.
Kokkupanemine tõrke korral
Kui küljepeegli karp on oma
kinnituskohast välja tulnud, siis
peatage sõiduk ja asetage peegel
käsitsi oma kohale tagasi või kasutage
elektrilise kokkupanemise lülitit
Sisemine tahavaatepeegel
sisemisel tahavaatepeeglil on kaks
asendit :
-

päevane (tavaline),
-


öine (pimestamist vältiv).
Ühelt asendilt teisele üleminekuks
lükake või tõmmake peegli alumisel
äärel paiknevat hooba.
V

ajutage tagaklaasi soojenduse
nupule.
tahavaatepeeglid ja aknad
