149
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

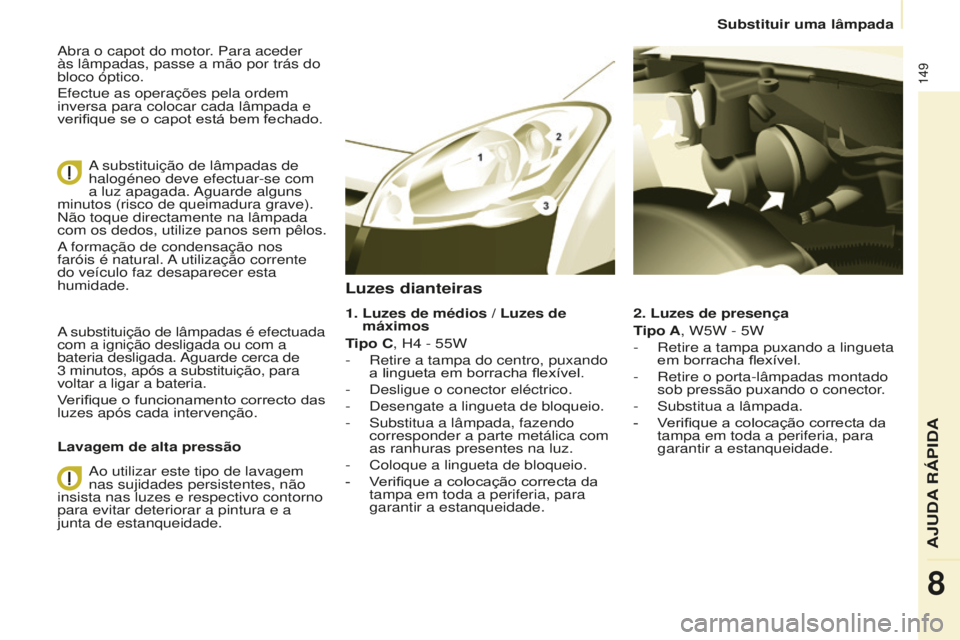

abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
e

fectue as operações pela ordem
inversa para colocar cada lâmpada e
verifique se o capot está bem fechado.
a substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada.
a

guarde alguns
minutos (risco de queimadura grave).
n

ão toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
a formação de condensação nos
faróis é natural. a utilização corrente
do veículo faz desaparecer esta
humidade.
a substituição de lâmpadas é efectuada


com a ignição desligada ou com a
bateria desligada.
a

guarde cerca de
3
minutos, após a substituição, para
voltar a ligar a bateria.
Verifique o funcionamento correcto das
luzes após cada intervenção.
Lavagem de alta pressão
a

o utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. 2. Luzes de presença
Tipo A, W5W - 5W
-
r etire a tampa puxando a lingueta
em borracha flexível.
-
r etire o porta-lâmpadas montado
sob pressão puxando o conector.
-
s ubstitua a lâmpada.
-

V
erifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
Luzes dianteiras
1. Luzes de médios / Luzes de
máximos
T
ipo C, H4 - 55W
-
r etire a tampa do centro, puxando
a lingueta em borracha flexível.
-
d esligue o conector eléctrico.
-
d esengate a lingueta de bloqueio.
-
s ubstitua a lâmpada, fazendo
corresponder a parte metálica com
as ranhuras presentes na luz.
-

Coloque a lingueta de bloqueio.
-


V
erifique a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.
aJuda r

150
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

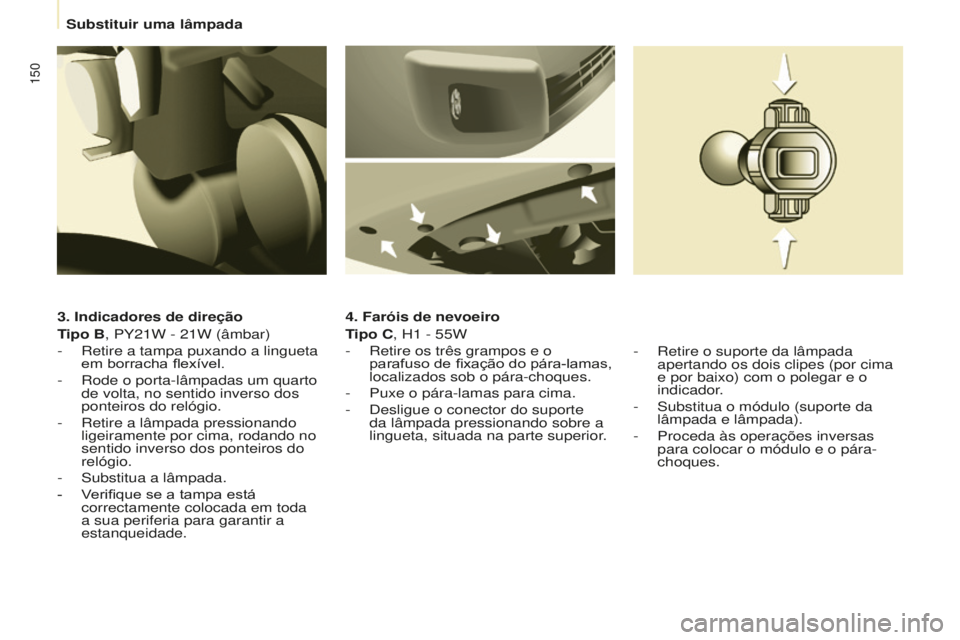

3. Indicadores de direção
Tipo B, PY21W - 21W (âmbar)
- r etire a tampa puxando a lingueta
em borracha flexível.
-
r ode o porta-lâmpadas um quarto
de volta, no sentido inverso dos
ponteiros do relógio.
-
r etire a lâmpada pressionando
ligeiramente por cima, rodando no
sentido inverso dos ponteiros do
relógio.
-
s ubstitua a lâmpada.
-

V
erifique se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade. 4. Faróis de nevoeiro
Tipo C, H1
- 55W
-
r etire os três grampos e o
parafuso de fixação do pára-lamas,
localizados sob o pára-choques.
-

Puxe o pára-lamas para cima.
-

d esligue o conector do suporte
da lâmpada pressionando sobre a
lingueta, situada na parte superior. -
r etire o suporte da lâmpada
apertando os dois clipes (por cima
e por baixo) com o polegar e o
indicador.
-
s ubstitua o módulo (suporte da
lâmpada e lâmpada).
-

Proceda às operações inversas
para colocar o módulo e o pára-
choques.
substituir uma lâmpada

151
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

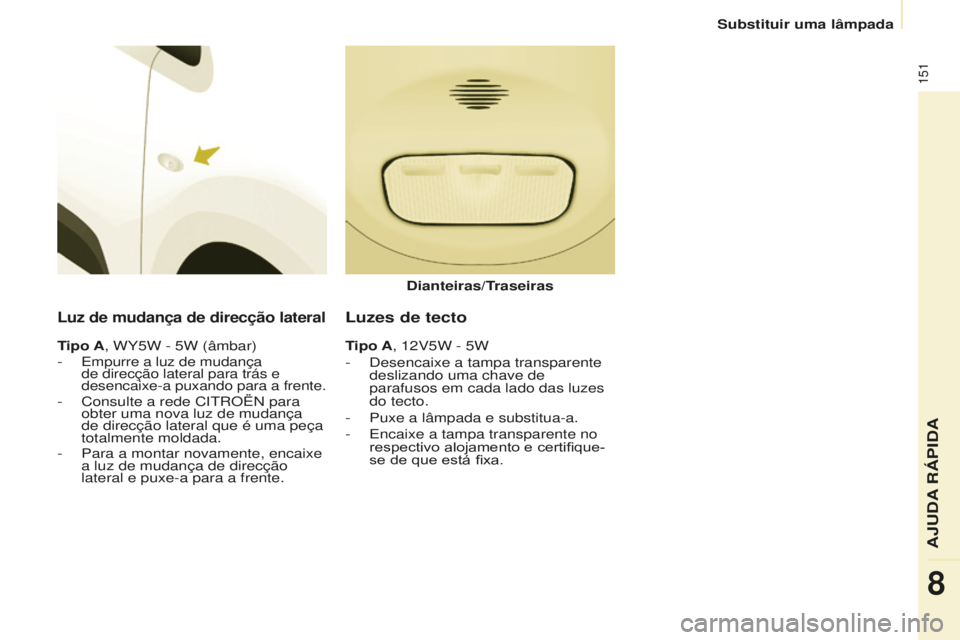

Luz de mudança de direcção lateral
Tipo A, WY5W - 5W (âmbar)
- empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a frente.
- Consulte a rede C itr OË n para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
-

Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente.
d
ianteiras/Traseiras
Luzes de tecto
Tipo A, 12V5W - 5W
-
d esencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
-

Puxe a lâmpada e substitua-a.
-

e ncaixe a tampa transparente no
respectivo alojamento e certifique-
se de que está fixa.
aJuda r

152
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

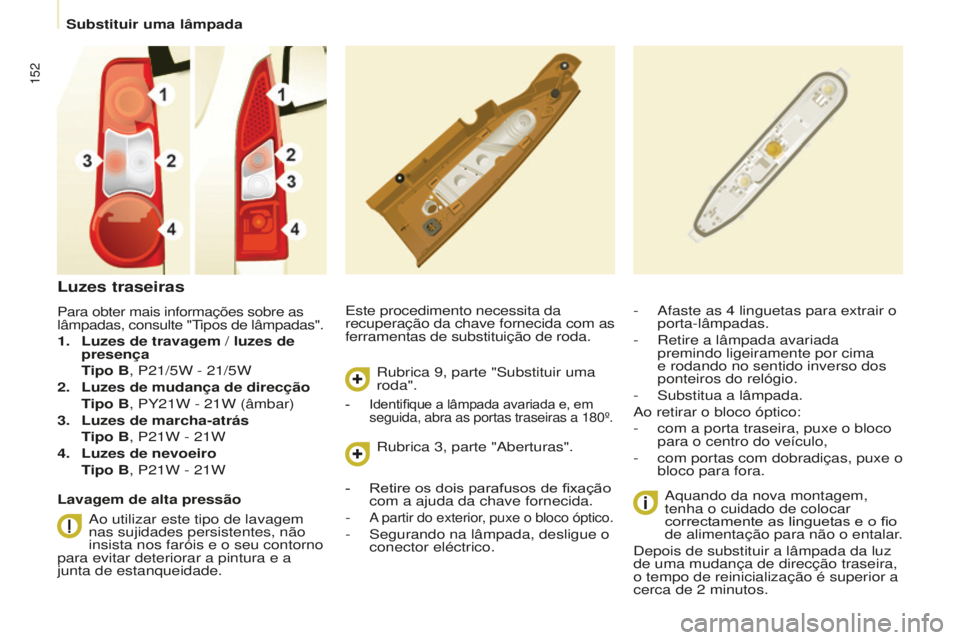

este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda. -
a faste as 4 linguetas para extrair o
porta-lâmpadas.
-
r etire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-
s ubstitua a lâmpada.
a

o retirar o bloco óptico:
-

com a porta traseira, puxe o bloco
para o centro do veículo,
-


com portas com dobradiças, puxe o
bloco para fora.
a

quando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fio
de alimentação para não o entalar.
d

epois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
Luzes traseiras
Para obter mais informações sobre as
lâmpadas, consulte "tipos de lâmpadas".
1. Luzes de travagem / luzes de
presença
T

ipo B, P21/5W - 21/5W
2.

Luzes de mudança de direcção

T

ipo B, PY21W - 21W (âmbar)
3.

Luzes de marcha-atrás

T

ipo B, P21W - 21W
4.

Luzes de nevoeiro

T

ipo B, P21W - 21W
Lavagem de alta pressão
a

o utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.
r

ubrica 9, parte " s ubstituir uma
roda".
r

ubrica 3, parte " a berturas".
- Identifique a lâmpada avariada e, em
seguida, abra as portas traseiras a 180º.
- Retire os dois parafusos de fixação
com a ajuda da chave fornecida.
-

a partir do exterior , puxe o bloco óptico.
- segurando na lâmpada, desligue o
conector eléctrico.
substituir uma lâmpada

153
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

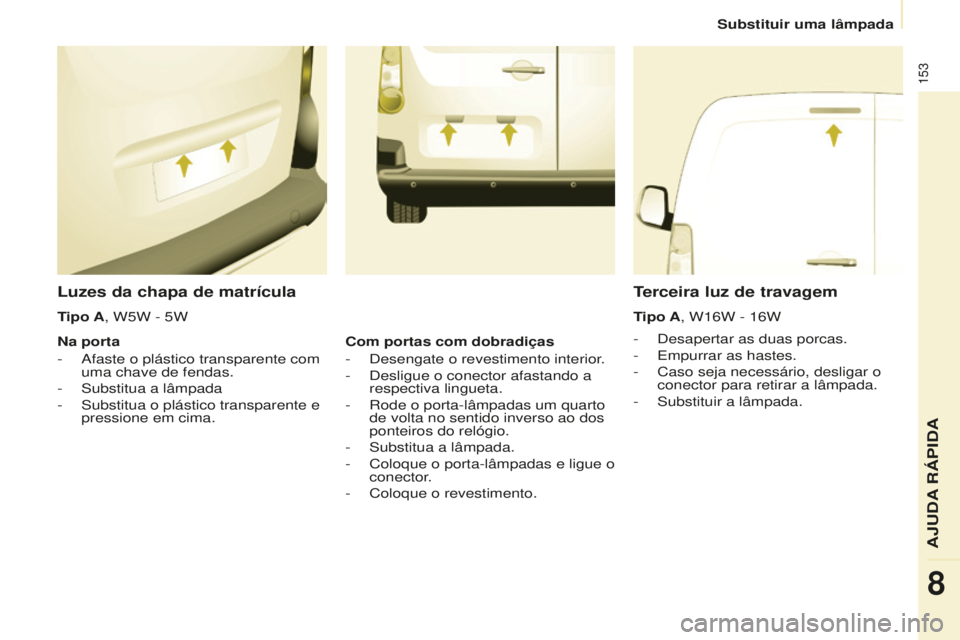

Luzes da chapa de matrícula
- desapertar as duas porcas.
- e mpurrar as hastes.
-

Caso seja necessário, desligar o
conector para retirar a lâmpada.
-

s ubstituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-
a
faste o plástico transparente com
uma chave de fendas.
-
s
ubstitua a lâmpada
-
s
ubstitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-
d
esengate o revestimento interior.
-
d
esligue o conector afastando a
respectiva lingueta.
-
r
ode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-
s
ubstitua a lâmpada.
-

Coloque o porta-lâmpadas e ligue o
conector

.
-

Coloque o revestimento.
aJuda r

154
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

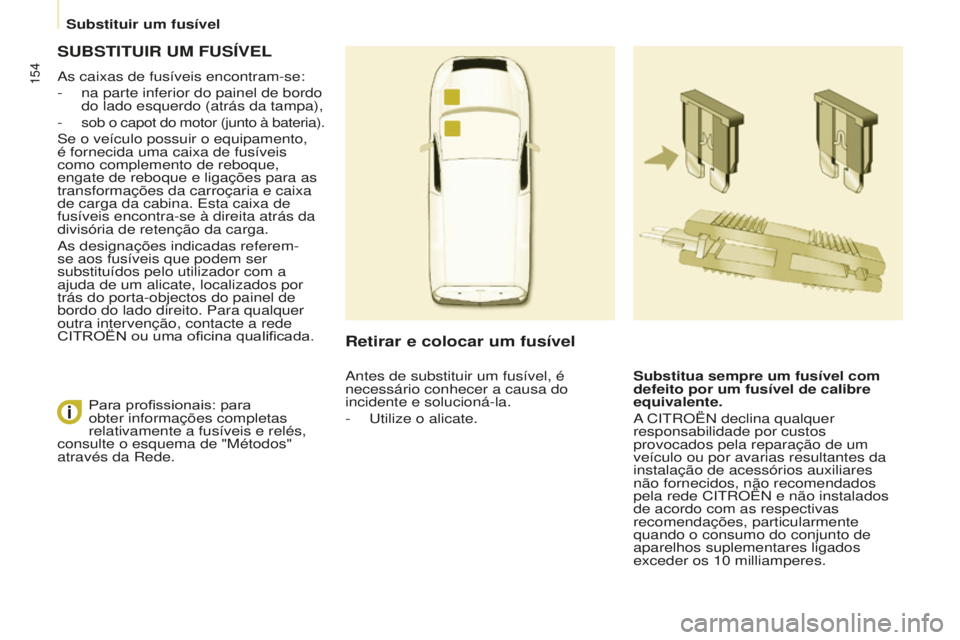

SUBSTITUIR UM FUSÍVEL
as caixas de fusíveis encontram-se:
-
na parte inferior do painel de bordo
do lado esquerdo (atrás da tampa),
- sob o capot do motor (junto à bateria).
se o veículo possuir o equipamento,
é fornecida uma caixa de fusíveis
como complemento de reboque,
engate de reboque e ligações para as
transformações da carroçaria e caixa
de carga da cabina.
e sta caixa de
fusíveis encontra-se à direita atrás da
divisória de retenção da carga.
a

s designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate, localizados por
trás do porta-objectos do painel de
bordo do lado direito. Para qualquer
outra intervenção, contacte a rede
CITROËN ou uma oficina qualificada.
Retirar e colocar um fusível
Substitua sempre um fusível com
defeito por um fusível de caIibre
equivalente.
a C

itr OË n declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede C
itr OË n e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10
milliamperes.
Para profissionais: para
obter informações completas
relativamente a fusíveis e relés,
consulte o esquema de "Métodos"
através da
r
ede.a
ntes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
-
u
tilize o alicate.
substituir um fusível

155
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

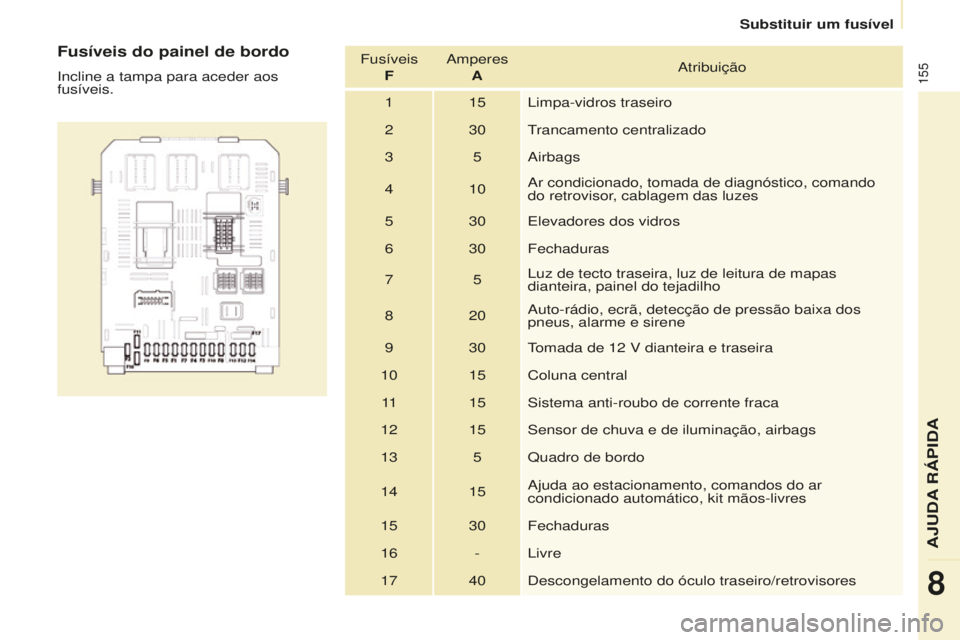

Fusíveis do painel de bordo
incline a tampa para aceder aos
fusíveis. Fusíveis
F
a
mperes
Aa tribuição
1 15
l
impa-vidros traseiro
2 30
trancamento centralizado
3 5
a

irbags
4 10
a

r condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30
e

levadores dos vidros
6 30 Fechaduras
7 5
l

uz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20
a

uto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30
tomada de 12

V dianteira e traseira
10 15 Coluna central 11 15
s

istema anti-roubo de corrente fraca
12 15
s

ensor de chuva e de iluminação, airbags
13 5 Quadro de bordo
14 15
a

juda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 -
l

ivre
17 40
d

escongelamento do óculo traseiro/retrovisores
aJuda r

156
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015

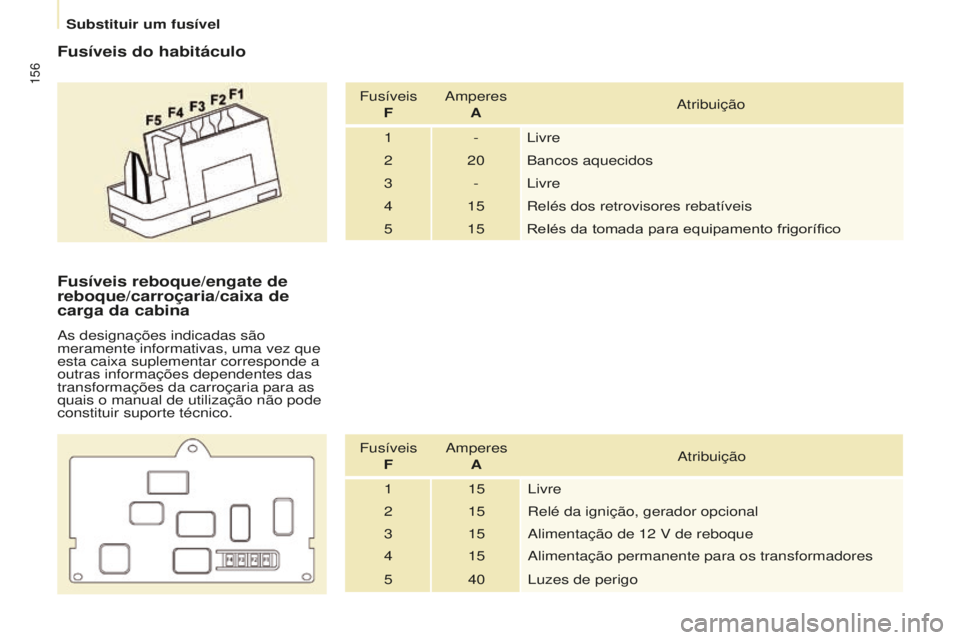

Fusíveis do habitáculo
Fusíveis Fa mperes
Aa tribuição
1 -
l

ivre
2 20 Bancos aquecidos
3 -
l

ivre
4 15
r

elés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigorífico
Fusíveis reboque/engate de
reboque/carroçaria/caixa de
carga da cabina
as designações indicadas são
meramente informativas, uma vez que
esta caixa suplementar corresponde a
outras informações dependentes das
transformações da carroçaria para as
quais o manual de utilização não pode
constituir suporte técnico.
Fusíveis F
a

mperes A
a

tribuição
1 15
l

ivre
2 15
r

elé da ignição, gerador opcional
3 15
a

limentação de 12 V de reboque
4 15
a

limentação permanente para os transformadores
5 40
l

uzes de perigo
substituir um fusível

157
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015
Fusíveis sob o capot do motor
depois de abrir o capot, desencaixe
e incline a caixa para aceder aos
fusíveis. Fusíveis
F
a
mperes
Aa tribuição
1 20 Controlo do motor
2 15
avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis ou

led
5 15 Componentes do motor
6 10
s

ensor angular do volante, es C
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
estacionamento
10 30 Componentes do motor 11 40
l

ivre
12 30
l

impa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10
l

uz de estrada direita
16 10
l

uz de estrada esquerda
17 15
l

uz de cruzamento direita
18 15
l

uz de cruzamento esquerda
aJuda r

158
Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015Berlingo-2-Vu_pt_Chap08_aide rapide_ed01-2015
Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do pára-brisasSubstituição da escova traseira
S
UBSTITUIR

UMA


ESCOVA
d

O

LIMPA
-
VI
d
ROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular). -
l evante a haste,
- d esencaixe a escova e retirá-la,
-

Monte a escova nova,
-


Baixe a haste.
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros. -

l evante a haste, soltar a escova e
retirá-la
-

Monte a escova nova e baixe a
haste.
substituir uma escova do limpa-vidros
