CITROEN BERLINGO ELECTRIC 2017 Návod na použitie (in Slovak)

3
PREZENTÁCIA

PREZENTÁCIA

Elektrický obvod

Zásuvka na štandardné nabíjanie
s. 19 Zásuvka na rýchle nabíjanie
s. 22
Elektrický obvod 300 voltov
s. 23 Batéria príslušenstva 12 voltov
s. 25 Trakčná batéria
s. 23

4

Miesto vodiča

Združený prístroj
s. 5 Volič radenia
s. 11
Displeje
s.10

5
MIESTO VODIČA

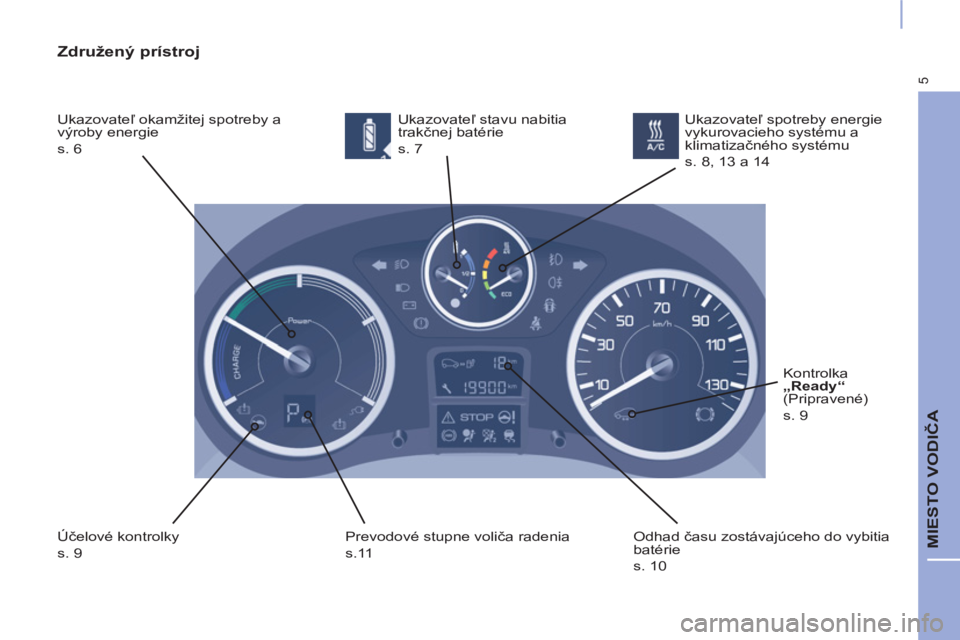

Združený prístroj

Ukazovateľ okamžitej spotreby a
výroby energie
s. 6 Ukazovateľ stavu nabitia
trakčnej batérie
s. 7
Účelové kontrolky
s. 9 Prevodové stupne voliča radenia
s.11 Odhad času zostávajúceho do vybitia
batérie
s. 10 Ukazovateľ spotreby energie
vykurovacieho systému a
klimatizačného systému
s. 8, 13 a 14
Kontrolka
„Ready“

(Pripravené)
s. 9

6
UKAZOVATELE

Trakčná batéria - ukazovateľ spotreby a výroby energie



„Neutrálna“ poloha
Po zapnutí zapaľovania vaše vozidlo
nespotrebúva a ani nevyrába žiadnu
energiu prostredníctvom elektrickej
hnacej sústavy: po kontrole stavu
snímaním sa ručička nachádza v
„neutrálnej“ polohe.
Pri zastavenom motore a
vypnutom zapaľovaní sa
otvorením dverí na strane vodiča
aktivuje ukazovateľ spotreby, ktorý
sa presunie do „neutrálnej“ polohy. Ručička sa posunie smerom doprava
úmerne k spotrebe energie hnacej
sústavy.

Spotreba energie
Pri spomaľovaní a brzdení sa ručička
posunie smerom doľava úmerne k
stavu nabitia trakčnej batérie.
Zóna „Nabíjanie“ Ručička sa nachádza v tejto zóne
vtedy, keď sa vozidlo používa
spôsobom umožňujúcim optimalizovať
jeho dojazd.


Zóna „Optimálna“

7
MIESTO VODIČA

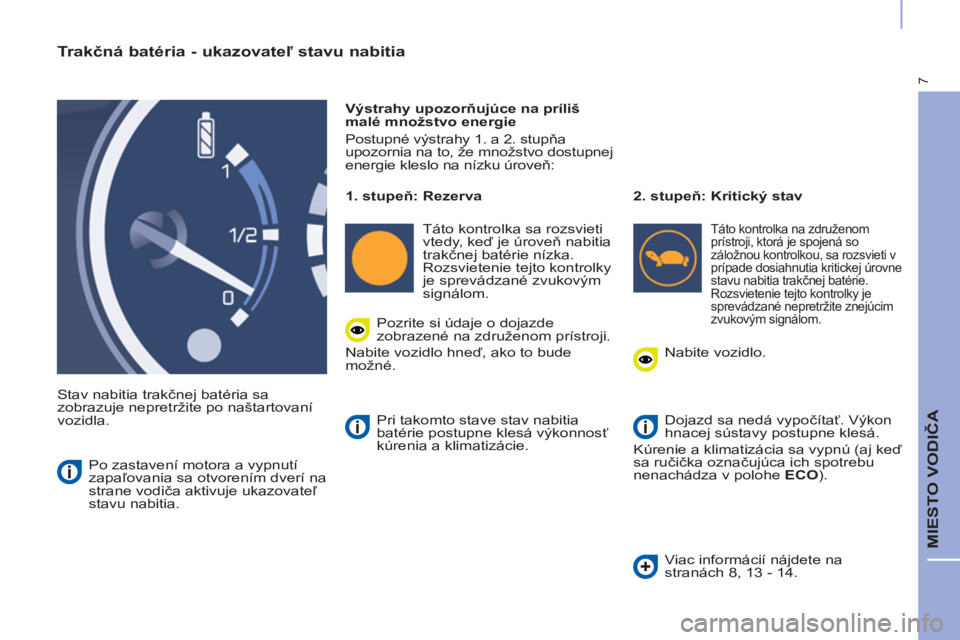

Trakčná batéria - ukazovateľ stavu nabitia

Stav nabitia trakčnej batéria sa
zobrazuje nepretržite po naštartovaní
vozidla.
Výstrahy upozorňujúce na príliš
malé množstvo energie
Postupné výstrahy 1. a 2. stupňa
upozornia na to, že množstvo dostupnej
energie kleslo na nízku úroveň:
Po zastavení motora a vypnutí
zapaľovania sa otvorením dverí na
strane vodiča aktivuje ukazovateľ
stavu nabitia.
1. stupeň: Rezerva

Táto kontrolka sa rozsvieti
vtedy, keď je úroveň nabitia
trakčnej batérie nízka.
Rozsvietenie tejto kontrolky
je sprevádzané zvukovým
signálom.
2. stupeň: Kritický stav


Táto kontrolka na združenom
prístroji, ktorá je spojená so
záložnou kontrolkou, sa rozsvieti v
prípade dosiahnutia kritickej úrovne
stavu nabitia trakčnej batérie.
Rozsvietenie tejto kontrolky je
sprevádzané nepretržite znejúcim
zvukovým signálom.
Pozrite si údaje o dojazde
zobrazené na združenom prístroji.
Nabite vozidlo hneď, ako to bude
možné.
Nabite vozidlo.
Dojazd sa nedá vypočítať. Výkon
hnacej sústavy postupne klesá.
Kúrenie a klimatizácia sa vypnú (aj keď
sa ručička označujúca ich spotrebu
nenachádza v polohe ECO
). Pri takomto stave stav nabitia
batérie postupne klesá výkonnosť
kúrenia a klimatizácie.
Viac informácií nájdete na
stranách 8, 13 - 14.

8

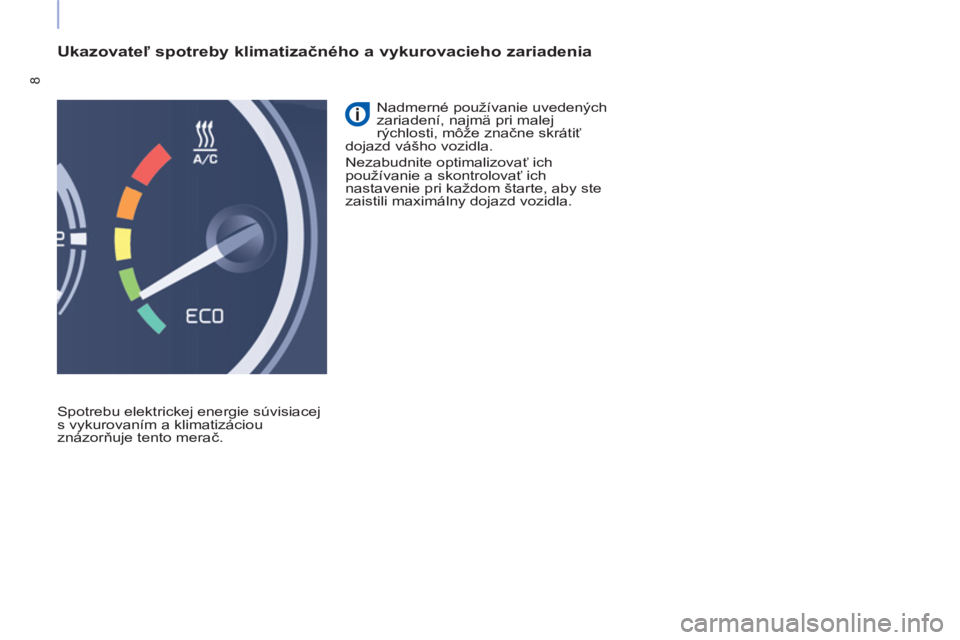

Ukazovateľ spotreby klimatizačného a vykurovacieho zariadenia

Spotrebu elektrickej energie súvisiacej
s vykurovaním a klimatizáciou
znázorňuje tento merač. Nadmerné používanie uvedených
zariadení, najmä pri malej
rýchlosti, môže značne skrátiť
dojazd vášho vozidla.
Nezabudnite optimalizovať ich
používanie a skontrolovať ich
nastavenie pri každom štarte, aby ste
zaistili maximálny dojazd vozidla.

9
MIESTO VODIČA

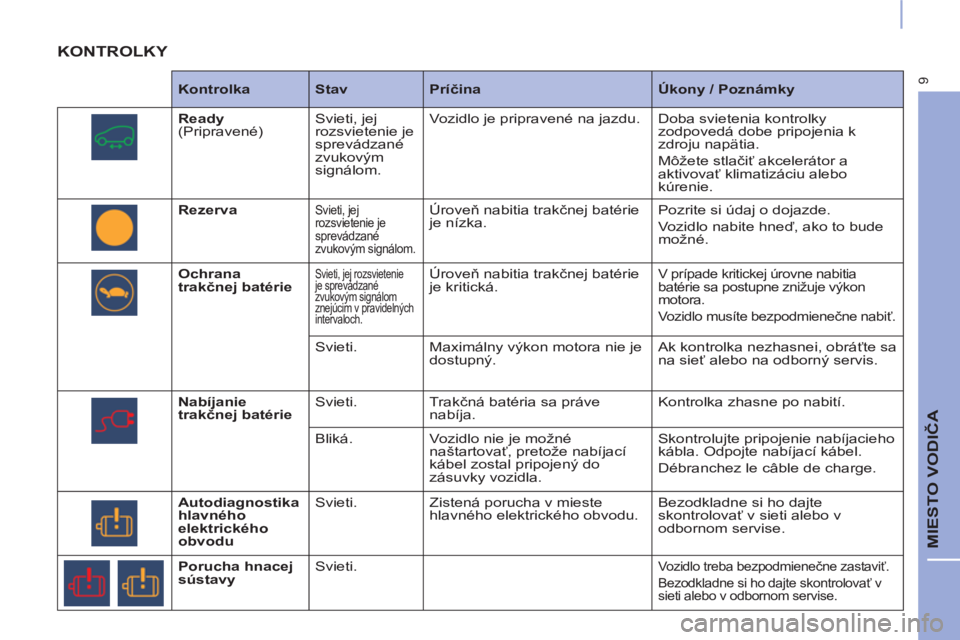

KONTROLKY


Kontrolka

Stav

Príčina

Úkony / Poznámky


Ready

(Pripravené) Svieti, jej
rozsvietenie je
sprevádzané
zvukovým
signálom. Vozidlo je pripravené na jazdu. Doba svietenia kontrolky
zodpovedá dobe pripojenia k
zdroju napätia.
Môžete stlačiť akcelerátor a
aktivovať klimatizáciu alebo
kúrenie.

Rezerva


Svieti, jej
rozsvietenie je
sprevádzané
zvukovým signálom. Úroveň nabitia trakčnej batérie
je nízka. Pozrite si údaj o dojazde.
Vozidlo nabite hneď, ako to bude
možné.

Ochrana
trakčnej batérie


Svieti, jej rozsvietenie
je sprevádzané
zvukovým signálom
znejúcim v pravidelných
intervaloch. Úroveň nabitia trakčnej batérie
je kritická. V prípade kritickej úrovne nabitia
batérie sa postupne znižuje výkon
motora.
Vozidlo musíte bezpodmienečne nabiť.

Svieti. Maximálny výkon motora nie je
dostupný. Ak kontrolka nezhasnei, obráťte sa
na sieť alebo na odborný servis.

Nabíjanie
trakčnej batérie
Svieti. Trakčná batéria sa práve
nabíja. Kontrolka zhasne po nabití.
Bliká. Vozidlo nie je možné
naštartovať, pretože nabíjací
kábel zostal pripojený do
zásuvky vozidla. Skontrolujte pripojenie nabíjacieho
kábla. Odpojte nabíjací kábel.
Débranchez le câble de charge.

Autodiagnostika
hlavného
elektrického
obvodu
Svieti. Zistená porucha v mieste
hlavného elektrického obvodu. Bezodkladne si ho dajte
skontrolovať v sieti alebo v
odbornom servise.

Porucha hnacej
sústavy
Svieti.


Vozidlo treba bezpodmienečne zastaviť.
Bezodkladne si ho dajte skontrolovať v
sieti alebo v odbornom servise.

10
DISPLEJE

Obrazovka (podľa úrovne výbavy)

Každým stlačením tlačidla, ktoré sa
nachádza na konci ovládača stierača,
sa vyvolá postupné zobrazenie
rôznych údajov z palubného počítača v
závislosti od obrazovky.

Nastavenie jednotiek
Dojazd
Zobrazí sa:


- odhadovaný zostávajúci čas do
vybitia batérie,

- čas zostávajúci do vybitia získaný
navyše voľbou ECO
na ovládacom
paneli kúrenia/klimatizácie,

- čas zostávajúci do vybitia získaný
navyše vďaka vypnutiu kúrenia a
klimatizácie.

Zobrazí sa:


- počítač kilometrov prejdených
počas dňa (voľba jazda 1 alebo 2),

- priemerná spotreba energie batérie
(na 100 km),

- rýchlosť.


Jazdy (1 a 2)
Na tomto displeji sa zobrazí
odhadovaný zostávajúci počet
kilometrov do, ktoré bude možné prejsť
skôr, ako bude bezpodmienečne nutné
batériu nabiť.


Združený prístroj

11
MIESTO VODIČA

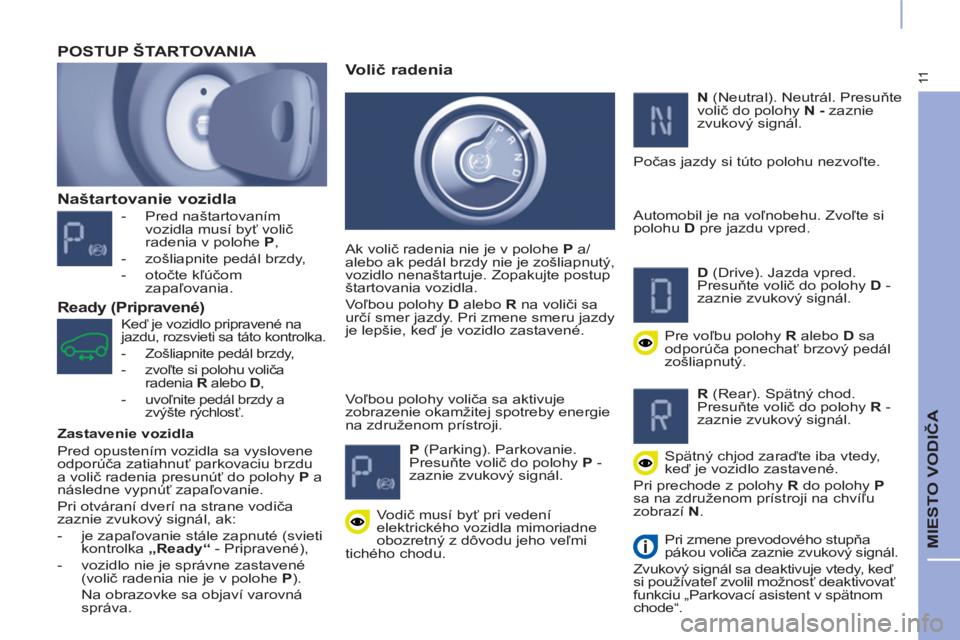

Naštartovanie vozidla



- Pred naštartovaním
vozidla musí byť volič
radenia v polohe P
,

- zošliapnite pedál brzdy,

- otočte kľúčom
zapaľovania.


POSTUP ŠTARTOVANIA

Keď je vozidlo pripravené na
jazdu, rozsvieti sa táto kontrolka.


- Zošliapnite pedál brzdy,

- zvoľte si polohu voliča
radenia R
alebo D
,

- uvoľnite pedál brzdy a
zvýšte rýchlosť.
Voľbou polohy voliča sa aktivuje
zobrazenie okamžitej spotreby energie
na združenom prístroji.


Volič radenia


Ak volič radenia nie je v polohe P
a/
alebo ak pedál brzdy nie je zošliapnutý,
vozidlo nenaštartuje. Zopakujte postup
štartovania vozidla.
Voľbou polohy D
alebo R
na voliči sa
určí smer jazdy. Pri zmene smeru jazdy
je lepšie, keď je vozidlo zastavené.



P
(Parking). Parkovanie.
Presuňte volič do polohy P
-
zaznie zvukový signál.

N
(Neutral). Neutrál. Presuňte
volič do polohy N -
zaznie
zvukový signál.

Počas jazdy si túto polohu nezvoľte.
Automobil je na voľnobehu. Zvoľte si
polohu D
pre jazdu vpred.


D
(Drive). Jazda vpred.
Presuňte volič do polohy D
-
zaznie zvukový signál.

Pre voľbu polohy R
alebo D
sa
odporúča ponechať brzový pedál
zošliapnutý.


R
(Rear). Spätný chod.
Presuňte volič do polohy R
-
zaznie zvukový signál.


Spätný chjod zaraďte iba vtedy,
keď je vozidlo zastavené.
Pri prechode z polohy R
do polohy P

sa na združenom prístroji na chvíľu
zobrazí N
.

Pri zmene prevodového stupňa
pákou voliča zaznie zvukový signál.
Zvukový signál sa deaktivuje vtedy, keď
si používateľ zvolil možnosť deaktivovať
funkciu „Parkovací asistent v spätnom
chode“.

Vodič musí byť pri vedení
elektrického vozidla mimoriadne
obozretný z dôvodu jeho veľmi
tichého chodu.


Ready (Pripravené)


Zastavenie vozidla
Pred opustením vozidla sa vyslovene
odporúča zatiahnuť parkovaciu brzdu
a volič radenia presunúť do polohy P
a
následne vypnúť zapaľovanie.
Pri otváraní dverí na strane vodiča
zaznie zvukový signál, ak:


- je zapaľovanie stále zapnuté (svieti
kontrolka „Ready“
- Pripravené),

- vozidlo nie je správne zastavené
(volič radenia nie je v polohe P
).
Na obrazovke sa objaví varovná
správa.

12

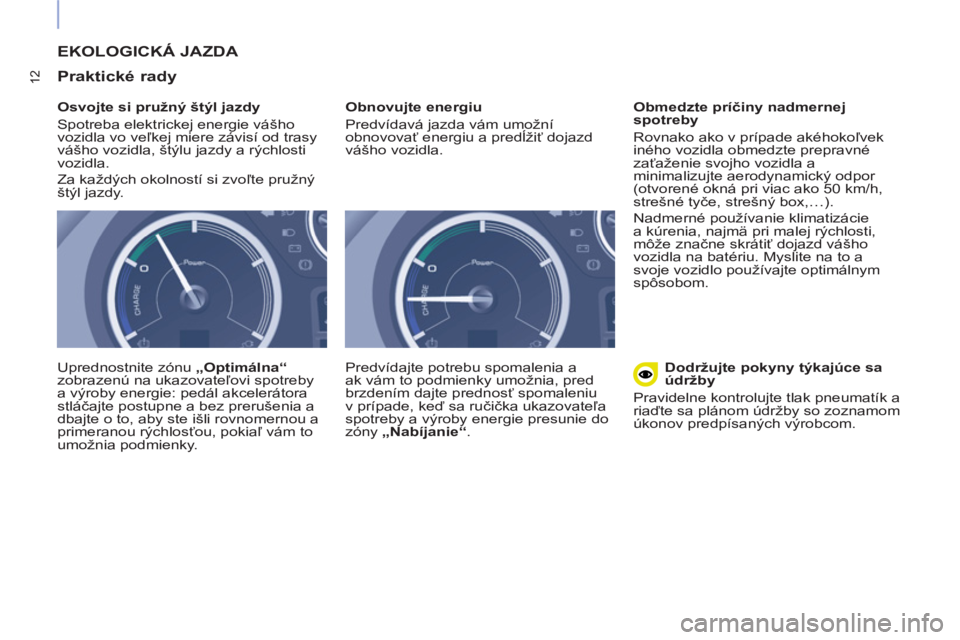

EKOLOGICKÁ JAZDA

Praktické rady


Osvojte si pružný štýl jazdy
Spotreba elektrickej energie vášho
vozidla vo veľkej miere závisí od trasy
vášho vozidla, štýlu jazdy a rýchlosti
vozidla.
Za každých okolností si zvoľte pružný
štýl jazdy.
Uprednostnite zónu „

Optimálna

“

zobrazenú na ukazovateľovi spotreby
a výroby energie: pedál akcelerátora
stláčajte postupne a bez prerušenia a
dbajte o to, aby ste išli rovnomernou a
primeranou rýchlosťou, pokiaľ vám to
umožnia podmienky.
Obnovujte energiu
Predvídavá jazda vám umožní
obnovovať energiu a predĺžiť dojazd
vášho vozidla.
Predvídajte potrebu spomalenia a
ak vám to podmienky umožnia, pred
brzdením dajte prednosť spomaleniu
v prípade, keď sa ručička ukazovateľa
spotreby a výroby energie presunie do
zóny „Nabíjanie“
.
Obmedzte príčiny nadmernej
spotreby
Rovnako ako v prípade akéhokoľvek
iného vozidla obmedzte prepravné
zaťaženie svojho vozidla a
minimalizujte aerodynamický odpor
(otvorené okná pri viac ako 50 km/h,
strešné tyče, strešný box,…).
Nadmerné používanie klimatizácie
a kúrenia, najmä pri malej rýchlosti,
môže značne skrátiť dojazd vášho
vozidla na batériu. Myslite na to a
svoje vozidlo používajte optimálnym
spôsobom.

Dodržujte pokyny týkajúce sa
údržby
Pravidelne kontrolujte tlak pneumatík a
riaďte sa plánom údržby so zoznamom
úkonov predpísaných výrobcom.
