CITROEN BERLINGO ELECTRIC 2017 Návod na použitie (in Slovak)

7
MIESTO VODIČA

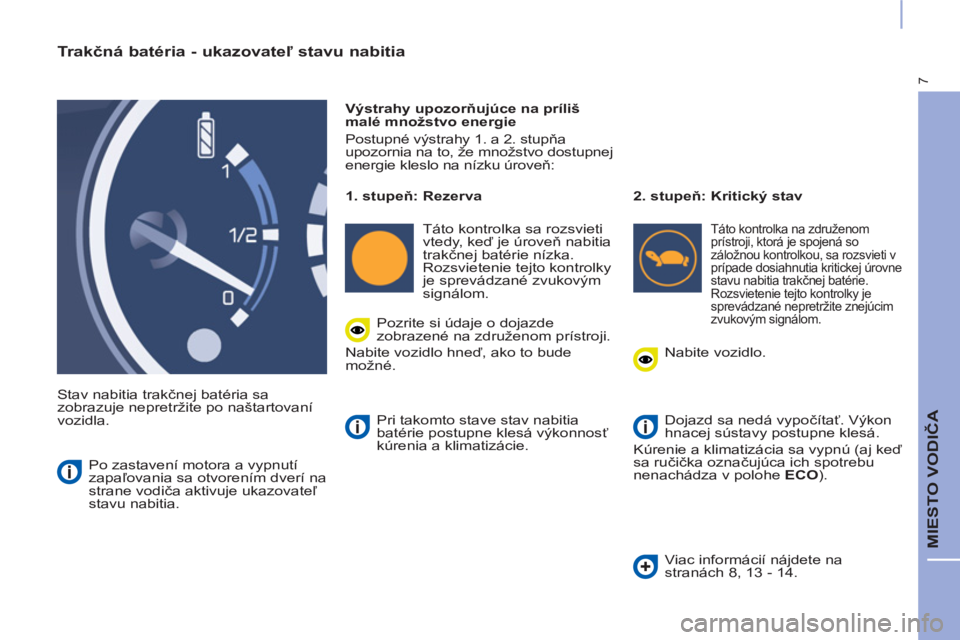

Trakčná batéria - ukazovateľ stavu nabitia

Stav nabitia trakčnej batéria sa
zobrazuje nepretržite po naštartovaní
vozidla.
Výstrahy upozorňujúce na príliš
malé množstvo energie
Postupné výstrahy 1. a 2. stupňa
upozornia na to, že množstvo dostupnej
energie kleslo na nízku úroveň:
Po zastavení motora a vypnutí
zapaľovania sa otvorením dverí na
strane vodiča aktivuje ukazovateľ
stavu nabitia.
1. stupeň: Rezerva

Táto kontrolka sa rozsvieti
vtedy, keď je úroveň nabitia
trakčnej batérie nízka.
Rozsvietenie tejto kontrolky
je sprevádzané zvukovým
signálom.
2. stupeň: Kritický stav


Táto kontrolka na združenom
prístroji, ktorá je spojená so
záložnou kontrolkou, sa rozsvieti v
prípade dosiahnutia kritickej úrovne
stavu nabitia trakčnej batérie.
Rozsvietenie tejto kontrolky je
sprevádzané nepretržite znejúcim
zvukovým signálom.
Pozrite si údaje o dojazde
zobrazené na združenom prístroji.
Nabite vozidlo hneď, ako to bude
možné.
Nabite vozidlo.
Dojazd sa nedá vypočítať. Výkon
hnacej sústavy postupne klesá.
Kúrenie a klimatizácia sa vypnú (aj keď
sa ručička označujúca ich spotrebu
nenachádza v polohe ECO
). Pri takomto stave stav nabitia
batérie postupne klesá výkonnosť
kúrenia a klimatizácie.
Viac informácií nájdete na
stranách 8, 13 - 14.

8

Ukazovateľ spotreby klimatizačného a vykurovacieho zariadenia

Spotrebu elektrickej energie súvisiacej
s vykurovaním a klimatizáciou
znázorňuje tento merač. Nadmerné používanie uvedených
zariadení, najmä pri malej
rýchlosti, môže značne skrátiť
dojazd vášho vozidla.
Nezabudnite optimalizovať ich
používanie a skontrolovať ich
nastavenie pri každom štarte, aby ste
zaistili maximálny dojazd vozidla.

9
MIESTO VODIČA

KONTROLKY


Kontrolka

Stav

Príčina

Úkony / Poznámky


Ready

(Pripravené) Svieti, jej
rozsvietenie je
sprevádzané
zvukovým
signálom. Vozidlo je pripravené na jazdu. Doba svietenia kontrolky
zodpovedá dobe pripojenia k
zdroju napätia.
Môžete stlačiť akcelerátor a
aktivovať klimatizáciu alebo
kúrenie.

Rezerva


Svieti, jej
rozsvietenie je
sprevádzané
zvukovým signálom. Úroveň nabitia trakčnej batérie
je nízka. Pozrite si údaj o dojazde.
Vozidlo nabite hneď, ako to bude
možné.

Ochrana
trakčnej batérie


Svieti, jej rozsvietenie
je sprevádzané
zvukovým signálom
znejúcim v pravidelných
intervaloch. Úroveň nabitia trakčnej batérie
je kritická. V prípade kritickej úrovne nabitia
batérie sa postupne znižuje výkon
motora.
Vozidlo musíte bezpodmienečne nabiť.

Svieti. Maximálny výkon motora nie je
dostupný. Ak kontrolka nezhasnei, obráťte sa
na sieť alebo na odborný servis.

Nabíjanie
trakčnej batérie
Svieti. Trakčná batéria sa práve
nabíja. Kontrolka zhasne po nabití.
Bliká. Vozidlo nie je možné
naštartovať, pretože nabíjací
kábel zostal pripojený do
zásuvky vozidla. Skontrolujte pripojenie nabíjacieho
kábla. Odpojte nabíjací kábel.
Débranchez le câble de charge.

Autodiagnostika
hlavného
elektrického
obvodu
Svieti. Zistená porucha v mieste
hlavného elektrického obvodu. Bezodkladne si ho dajte
skontrolovať v sieti alebo v
odbornom servise.

Porucha hnacej
sústavy
Svieti.


Vozidlo treba bezpodmienečne zastaviť.
Bezodkladne si ho dajte skontrolovať v
sieti alebo v odbornom servise.

10
DISPLEJE

Obrazovka (podľa úrovne výbavy)

Každým stlačením tlačidla, ktoré sa
nachádza na konci ovládača stierača,
sa vyvolá postupné zobrazenie
rôznych údajov z palubného počítača v
závislosti od obrazovky.

Nastavenie jednotiek
Dojazd
Zobrazí sa:


- odhadovaný zostávajúci čas do
vybitia batérie,

- čas zostávajúci do vybitia získaný
navyše voľbou ECO
na ovládacom
paneli kúrenia/klimatizácie,

- čas zostávajúci do vybitia získaný
navyše vďaka vypnutiu kúrenia a
klimatizácie.

Zobrazí sa:


- počítač kilometrov prejdených
počas dňa (voľba jazda 1 alebo 2),

- priemerná spotreba energie batérie
(na 100 km),

- rýchlosť.


Jazdy (1 a 2)
Na tomto displeji sa zobrazí
odhadovaný zostávajúci počet
kilometrov do, ktoré bude možné prejsť
skôr, ako bude bezpodmienečne nutné
batériu nabiť.


Združený prístroj

11
MIESTO VODIČA


Naštartovanie vozidla



- Pred naštartovaním
vozidla musí byť volič
radenia v polohe P
,

- zošliapnite pedál brzdy,

- otočte kľúčom
zapaľovania.


POSTUP ŠTARTOVANIA

Keď je vozidlo pripravené na
jazdu, rozsvieti sa táto kontrolka.


- Zošliapnite pedál brzdy,

- zvoľte si polohu voliča
radenia R
alebo D
,

- uvoľnite pedál brzdy a
zvýšte rýchlosť.
Voľbou polohy voliča sa aktivuje
zobrazenie okamžitej spotreby energie
na združenom prístroji.


Volič radenia


Ak volič radenia nie je v polohe P
a/
alebo ak pedál brzdy nie je zošliapnutý,
vozidlo nenaštartuje. Zopakujte postup
štartovania vozidla.
Voľbou polohy D
alebo R
na voliči sa
určí smer jazdy. Pri zmene smeru jazdy
je lepšie, keď je vozidlo zastavené.



P
(Parking). Parkovanie.
Presuňte volič do polohy P
-
zaznie zvukový signál.

N
(Neutral). Neutrál. Presuňte
volič do polohy N -
zaznie
zvukový signál.

Počas jazdy si túto polohu nezvoľte.
Automobil je na voľnobehu. Zvoľte si
polohu D
pre jazdu vpred.


D
(Drive). Jazda vpred.
Presuňte volič do polohy D
-
zaznie zvukový signál.

Pre voľbu polohy R
alebo D
sa
odporúča ponechať brzový pedál
zošliapnutý.


R
(Rear). Spätný chod.
Presuňte volič do polohy R
-
zaznie zvukový signál.


Spätný chjod zaraďte iba vtedy,
keď je vozidlo zastavené.
Pri prechode z polohy R
do polohy P

sa na združenom prístroji na chvíľu
zobrazí N
.

Pri zmene prevodového stupňa
pákou voliča zaznie zvukový signál.
Zvukový signál sa deaktivuje vtedy, keď
si používateľ zvolil možnosť deaktivovať
funkciu „Parkovací asistent v spätnom
chode“.

Vodič musí byť pri vedení
elektrického vozidla mimoriadne
obozretný z dôvodu jeho veľmi
tichého chodu.


Ready (Pripravené)


Zastavenie vozidla
Pred opustením vozidla sa vyslovene
odporúča zatiahnuť parkovaciu brzdu
a volič radenia presunúť do polohy P
a
následne vypnúť zapaľovanie.
Pri otváraní dverí na strane vodiča
zaznie zvukový signál, ak:


- je zapaľovanie stále zapnuté (svieti
kontrolka „Ready“
- Pripravené),

- vozidlo nie je správne zastavené
(volič radenia nie je v polohe P
).
Na obrazovke sa objaví varovná
správa.

12
EKOLOGICKÁ JAZDA

Praktické rady


Osvojte si pružný štýl jazdy
Spotreba elektrickej energie vášho
vozidla vo veľkej miere závisí od trasy
vášho vozidla, štýlu jazdy a rýchlosti
vozidla.
Za každých okolností si zvoľte pružný
štýl jazdy.
Uprednostnite zónu „

Optimálna

“

zobrazenú na ukazovateľovi spotreby
a výroby energie: pedál akcelerátora
stláčajte postupne a bez prerušenia a
dbajte o to, aby ste išli rovnomernou a
primeranou rýchlosťou, pokiaľ vám to
umožnia podmienky.
Obnovujte energiu
Predvídavá jazda vám umožní
obnovovať energiu a predĺžiť dojazd
vášho vozidla.
Predvídajte potrebu spomalenia a
ak vám to podmienky umožnia, pred
brzdením dajte prednosť spomaleniu
v prípade, keď sa ručička ukazovateľa
spotreby a výroby energie presunie do
zóny „Nabíjanie“
.
Obmedzte príčiny nadmernej
spotreby
Rovnako ako v prípade akéhokoľvek
iného vozidla obmedzte prepravné
zaťaženie svojho vozidla a
minimalizujte aerodynamický odpor
(otvorené okná pri viac ako 50 km/h,
strešné tyče, strešný box,…).
Nadmerné používanie klimatizácie
a kúrenia, najmä pri malej rýchlosti,
môže značne skrátiť dojazd vášho
vozidla na batériu. Myslite na to a
svoje vozidlo používajte optimálnym
spôsobom.

Dodržujte pokyny týkajúce sa
údržby
Pravidelne kontrolujte tlak pneumatík a
riaďte sa plánom údržby so zoznamom
úkonov predpísaných výrobcom.

13
EKO KOMFORT

EKO KOMFORT


Osvojte si správne používanie
svojich elektrických zariadení
Kúrenie a klimatizácia využívajú pri
svojej činnosti energiu, ktorá pochádza
z trakčnej batérie. Nadmerné
používanie elektrických zariadení
výrazne znižuje dojazd vášho vozidla.
Snažte sa ich používať optimálne
a vypnite ich hneď, ako dosiahnete
požadovanú úroveň komfortu; pri
každom naštartovaní skontrolujte
ich nastavenie, aby ste zabezpečili
maximálny dojazd. Rovnako si
osvojte správne používanie funkcie
odhmlievania, rozmrazovania skla a
ohrievania sedadla.
Vypne sa kúrenie alebo
klimatizácia a vetranie
zostane aktívne.
Vypne sa kúrenie alebo
klimatizácia a vetranie.

Stlačením tlačidla ECO
sa vypne
kúrenie a klimatizácia
(ale vetranie bude naďalej
aktívne). Ručička ukazovateľa
spotreby energie vykurovacieho a
klimatizačného systému sa presunie
do zóny ECO
.
Ovládačom teploty sa aktivuje
kúrenie alebo klimatizácia a
vypne sa režim ECO
.

14
MANUÁLNE OVLÁDANÁ KLIMATIZÁCIA A KÚRENIE



ECO
(vypína kúrenie a
klimatizáciu).


OFF
(vypína kúrenie,
klimatizáciu a vetranie).

Odhmlievanie predného skla.

Rozmrazovanie zadného skla
v prípade verzií so sklenenými
zadnými dverami.

Rozloženie vzduchu.

Recirkulácia vzduchu vo vnútri
vozidla/prívod vzduchu zvonka.

Zvýšenie/zníženie prietoku
vzduchu.
Zvýšenie/zníženie teploty.

Funkciu vetrania je možné
aktivovať hneď, ako sa
rozsvieti táto kontrolka.

Po dlhšej dobe nepoužívania
kúrenia sa môže stať, že niekoľko
minút po jeho zapnutí budete cítiť
slabý zápach.



Osobitosti klimatizačného a
vykurovacieho systému
Klimatizačný a vykurovací systém
priamo nereguluje teplotu vo vnútri
vozidla, ale zaisťuje konštantnú
teplotu vzduchu vháňaného difúzorom
(teplotu, ktorá je indexovaná z
hľadiska úrovne tepla alebo chladu
požadovaného používateľmi).
Ak chcete rýchlo vykúriť alebo ochladiť
vnútro vozidla, neváhajte a dočasne si
zvoľte maximálnu úroveň tepla alebo
chladu.
Treba však uviesť, že:


- klimatizačný systém (ochladzovanie
vzduchu) je funkčný iba vtedy, keď
je vonkajšia teplota vyššia ako
15°C,

- keď vonkajšia teplota presiahne
20 °C, potenciál vykurovacieho
systému sa postupne zmenšuje.


Verzia Manuálne ovládanie kúrenia

Praktické rady


Kúrenie a vetranie

V zime sa odporúča smerovať
vzduch k nohám, pretože
takýto spôsob rozloženia
vzduchu umožní vytvoriť
homogénejšie prostredie vo
vnútri vozidla.
V lete sa odporúča smerovať vzduch
k tvári, pretože sa tým zvýši účinnosť
vetracieho a klimatizačného systému.
V režime kúrenia dajte prednosť
strednému stupňu vetrania,
to znamená nižšiemu ako je
stupeň vyznačený 3 paličkami.
Takto vám systém bude môcť zabezpečiť
vyššiu teplotu vháňaného vzduchu.

Rozloženie vzduchu

15
NABÍJANIE TRAKČNEJ BATÉRIE

NABÍJANIE TRAKČNEJ BATÉRIE


Nabíjanie sa realizuje tak, že vozidlo
sa pripojí na domácu elektrickú
zásuvku alebo sa spojí s verejnou
nabíjacou stanicou.

Pred každým pripojením vozidla
na sieť skontrolujte, či je elektrické
zariadenie, ktoré chcete použiť,
kompatibilné a či vyhovuje normám.
Predovšetkým si overte, či je elektrická
zásuvka dostatočne kvalitná. Existujú
aj zásuvky špeciálne navrhnuté pre
dobíjanie elektrických vozidiel. Vo
všetkých prípadoch vám odporúčame
obrátiť sa na profesionála za účelom
predbežnej a neskôr pravidelnej
kontroly vášho zariadenia.


Pripojovacie prvky šnúry pre
normálne nabitie v rôznych
krajinách:

Používajte:


- nabíjací kábel, ktorý bol
súčasťou dodávky vozidla,

- zásuvku (s vlastným
zemničom, ktorý musí byť v
dobrom stave).


Nepoužívajte elektrickú
predlžovačku, rozdvojku či
programovacie zariadenie.

Výrobca vášho vozidla nadviazal
vo väčšine európskych krajín
partnerstvo s profesionálmi, aby
vám poskytol možnosť požiadať o
kontrolu a výmenu vášho elektrického
zariadenia za novšiu verziu. Bližšie
informácie získate v servisnej sieti
výrobcu.


Čas bežného nabíjania

Na úplné nabitie je potrebných 7 hodín
30 minút až 15 hodín. Nabíjanie
je možné kedykoľvek prerušiť. K
zastaveniu nabíjania dôjde automaticky
po úplnom nabití batérie.
Smer doľava

Intenzita prúdu

Zásuvka

Dánsko (DK) 8 A K
Švajčiarsko (CH) 8 A J
Ostatné krajiny 8/14 A E/F
Smer doprava 10 A G

16

Domáca elektrická zásuvka

Zásuvka „režim 3 - type 2“

Zásuvka
„režim 3 - type 3“


Kábel „režim 2“

(dodaný spolu s vaším vozidlom)
Kábel
„režim 3 - typ 2“

(predaný v rámci príslušentva)
Kábel „režim 3 - typ 3“

(predaný v rámci príslušenstva)

Káble na bežné nabíjanie

Keďže výrobcovia elektrických infraštruktúr budov nemusia dodržiavať medzinárodné normy, skontrolujte kompatibilitu
vašich domácich elektrických zariadení, ku ktorým chcete pripojiť domácí nabíjací kábel, ktorý ste dostali spolu s vaším
vozidlom, so zariadeniami používanými v krajinách, cez ktoré budete s vaším vozidlom prechádzať.
Rovnako si predbežne overte možnosti dobitia autobatérie cez verejnú nabíjaciu stanicu vzhľadom na to, že niektoré
nabíjacie stanice sú vybavené nabíjacími káblami.
Vo všetkých prípadoch sú v rámci príslušenstva vozidla k dispozícii viaceré elektrické káble, ktoré umožňujú nabiť batériu
cez verejnú nabíjaciu stanicu alebo domáce elektrické zariadenie.
Pred odjazdom na územie krajín, kde by elektrické zariadenia mohli byť iné ako vo vašej krajine, si pozrite nižšie
uvedenú tabuľku, pomocou ktorej môžete skontrolovať kompatibilitu miestnych elektrických zariadení s vašimi nabíjacími
káblami, ktoré sú kompatibilné so zariadeniami zodpovedajúcimi krajine dodania vozidla a v prípade potreby si zadovážte
zodpovedajúci(-e) nabíjací(-ie) kábel(-e) prostredníctvom siete výrobcu alebo odborného servisu.
