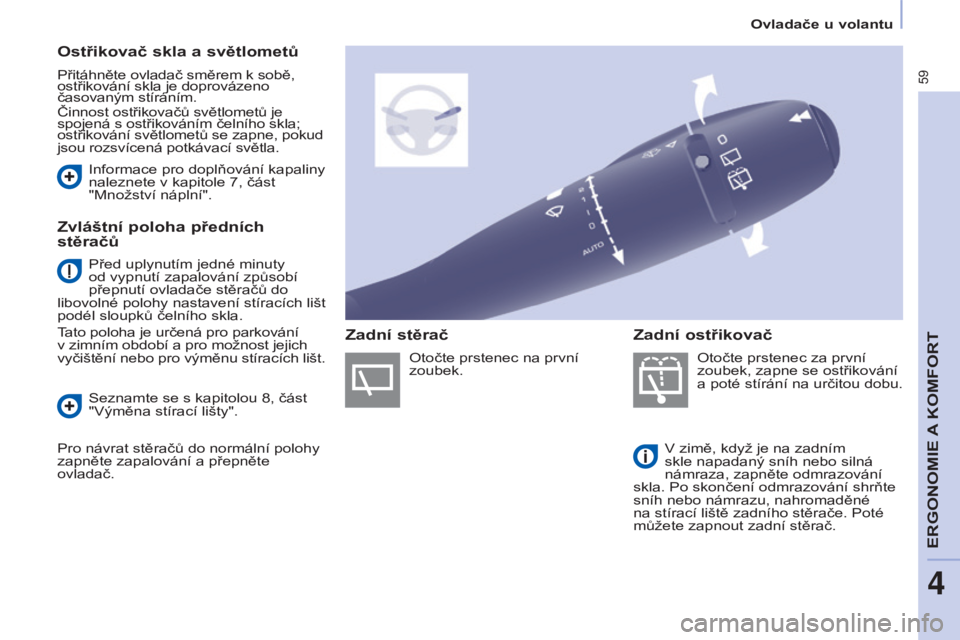

59
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Ostřikovač skla a světlometů
Přitáhněte ovladač směrem k sobě,
ostřikování skla je doprovázeno
časovaným stíráním.
č
innost ostřikovačů světlometů je
spojená s ostřikováním čelního skla;
ostřikování světlometů se zapne, pokud
jsou rozsvícená potkávací světla.
o
točte prstenec za první
zoubek, zapne se ostřikování
a poté stírání na určitou dobu.
v
zimě, když je na zadním
skle napadaný sníh nebo silná
námraza, zapněte odmrazování
skla. Po skončení odmrazování shrňte
sníh nebo námrazu, nahromaděné
na stírací liště zadního stěrače. Poté
můžete zapnout zadní stěrač.
i
nformace pro doplňování kapaliny
naleznete v kapitole 7, část
"Množství náplní".
Zvláštní poloha předních
stěračů
Seznamte se s kapitolou 8, část
" v ýměna stírací lišty".
Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte
ovladač.
o
točte prstenec na první
zoubek.
Zadní ostřikovač
Zadní stěrač
Před uplynutím jedné minuty
od vypnutí zapalování způsobí
přepnutí ovladače stěračů do
libovolné polohy nastavení stíracích lišt
podél sloupků čelního skla.
tato poloha je určená pro parkování
v zimním období a pro možnost jejich
vyčištění nebo pro výměnu stíracích lišt.
ovladače u volantu
erGoNoMie a koMFort
4
Page 62 of 328

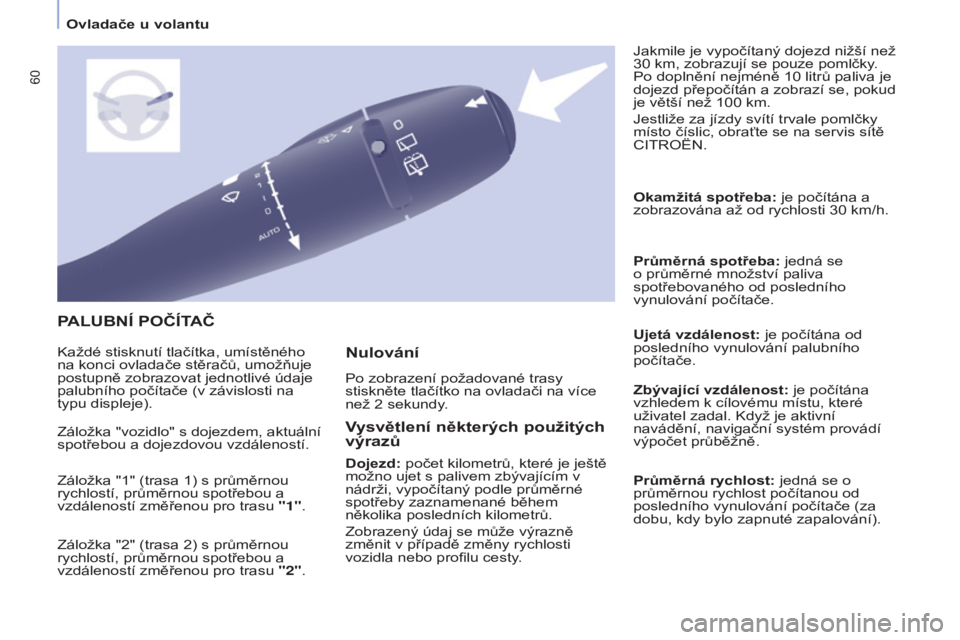

![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 60
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
PALUBNÍ POČÍTAČ
V
ysvětlení některých použitých
výrazů
Dojezd: počet kilometrů, které je ještě
možno ujet s palivem zbývajícím v CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 60
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
PALUBNÍ POČÍTAČ
V
ysvětlení některých použitých
výrazů
Dojezd: počet kilometrů, které je ještě
možno ujet s palivem zbývajícím v](/img/9/44708/w960_44708-61.png)
60
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
PALUBNÍ POČÍTAČ
V
ysvětlení některých použitých
výrazů
Dojezd: počet kilometrů, které je ještě
možno ujet s palivem zbývajícím v
nádrži, vypočítaný podle průměrné
spotřeby zaznamenané během
několika posledních kilometrů.
Zobrazený údaj se může výrazně
změnit v případě změny rychlosti
vozidla nebo profilu cesty. Okamžitá spotřeba: je počítána a
zobrazována až od rychlosti 30
km/h.
Průměrná spotřeba: jedná se
o průměrné množství paliva
spotřebovaného od posledního
vynulování počítače.
Ujetá vzdálenost: je počítána od
posledního vynulování palubního
počítače.
Zbývající vzdálenost: je počítána
vzhledem k cílovému místu, které
uživatel zadal. k dyž je aktivní
navádění, navigační systém provádí
výpočet průběžně.
Průměrná rychlost: jedná se o
průměrnou rychlost počítanou od
posledního vynulování počítače (za
dobu, kdy bylo zapnuté zapalování).
k
aždé stisknutí tlačítka, umístěného
na konci ovladače stěračů, umožňuje
postupně zobrazovat jednotlivé údaje
palubního počítače (v závislosti na
typu displeje). Po zobrazení požadované trasy
stiskněte tlačítko na ovladači na více
než 2 sekundy. Jakmile je vypočítaný dojezd nižší než
30 km, zobrazují se pouze pomlčky.
Po doplnění nejméně 10 litrů paliva je
dojezd přepočítán a zobrazí se, pokud
je větší než 100 km.
Jestliže za jízdy svítí trvale pomlčky
místo číslic, obraťte se na servis sítě
C itro ËN.
Záložka "vozidlo" s dojezdem, aktuální
spotřebou a dojezdovou vzdáleností.
Záložka "1" (trasa 1) s průměrnou
rychlostí, průměrnou spotřebou a
vzdáleností změřenou pro trasu "1".
Záložka "2" (trasa 2) s průměrnou
rychlostí, průměrnou spotřebou a
vzdáleností změřenou pro trasu "2".
Nulování
ovladače u volantu
Page 63 of 328
![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 61
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
REGULÁTOR RYCHLOSTI
"CRUISE"
"Jedná se o rychlost, kterou si přeje
řidič jet".
toto pomocné zařízení umožňuje při
plynulém CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 61
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
REGULÁTOR RYCHLOSTI
"CRUISE"
"Jedná se o rychlost, kterou si přeje
řidič jet".
toto pomocné zařízení umožňuje při
plynulém](/img/9/44708/w960_44708-62.png)

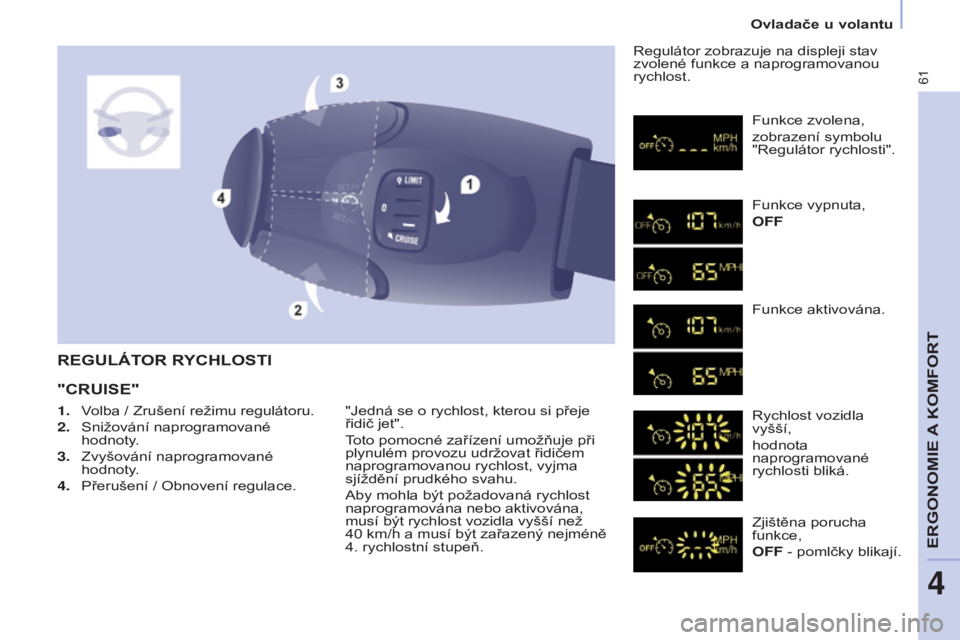

61
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
REGULÁTOR RYCHLOSTI
"CRUISE"
"Jedná se o rychlost, kterou si přeje
řidič jet".
toto pomocné zařízení umožňuje při
plynulém provozu udržovat řidičem
naprogramovanou rychlost, vyjma
sjíždění prudkého svahu.
a
by mohla být požadovaná rychlost
naprogramována nebo aktivována,
musí být rychlost vozidla vyšší než
40
km/h a musí být zařazený nejméně
4. rychlostní stupeň.
r
egulátor zobrazuje na displeji stav
zvolené funkce a naprogramovanou
rychlost.
Funkce zvolena,
zobrazení symbolu
" r egulátor rychlosti".
Funkce vypnuta,
OFF
Funkce aktivována.r ychlost vozidla
vyšší,
hodnota
naprogramované
rychlosti bliká.
Zjištěna porucha
funkce,
OFF - pomlčky blikají.
1.
volba / Zrušení režimu regulátoru.
2.
Snižování naprogramované
hodnoty
.
3.
Zvyšování naprogramované
hodnoty
.
4.
Přerušení /
o
bnovení regulace.
ovladače u volantu
erGoNoMie a koMFort
4
Page 64 of 328
![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 62
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkcePrvní aktivace /
Programování
rychlosti Dočasné překročení
naprogramované rychlosti
Přerušení funkce (OFF)
- Stiskněte toto CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 62
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkcePrvní aktivace /
Programování
rychlosti Dočasné překročení
naprogramované rychlosti
Přerušení funkce (OFF)
- Stiskněte toto](/img/9/44708/w960_44708-63.png)

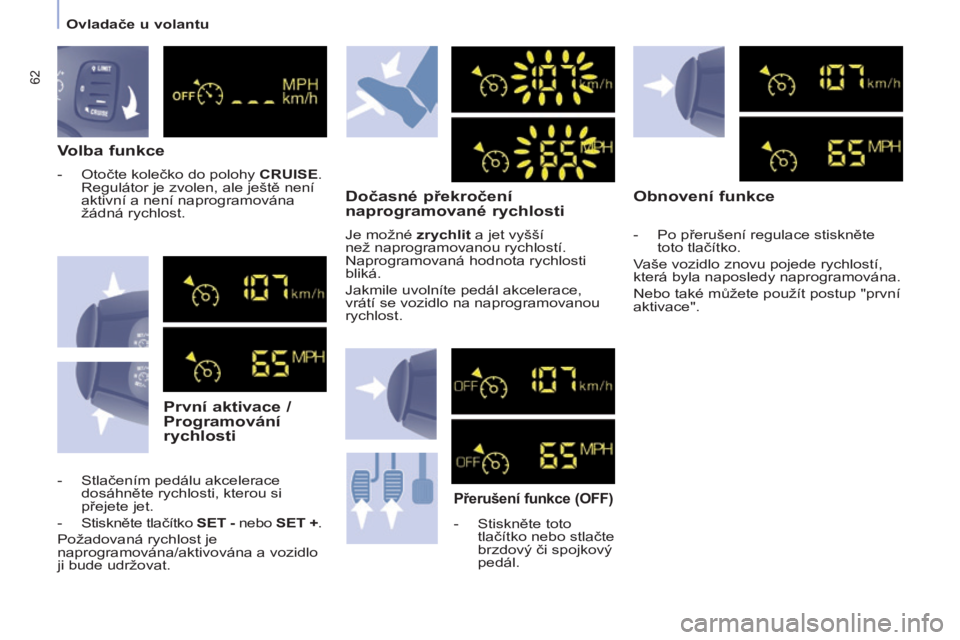

62
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkcePrvní aktivace /
Programování
rychlosti Dočasné překročení
naprogramované rychlosti
Přerušení funkce (OFF)
- Stiskněte toto
tlačítko nebo stlačte
brzdový či spojkový
pedál.
Obnovení funkce
- Stlačením pedálu akcelerace
dosáhněte rychlosti, kterou si
přejete jet.
-
Stiskněte tlačítko
SET - nebo SET +.
Požadovaná rychlost je
naprogramována/aktivována a vozidlo
ji bude udržovat. - o točte kolečko do polohy CRUISE.
r
egulátor je zvolen, ale ještě není
aktivní a není naprogramována
žádná rychlost.
Je možné zrychlit a jet vyšší
než naprogramovanou rychlostí.
Naprogramovaná hodnota rychlosti
bliká.
Jakmile uvolníte pedál akcelerace,
vrátí se vozidlo na naprogramovanou
rychlost. -
Po přerušení regulace stiskněte
toto tlačítko.
vaše vozidlo znovu pojede rychlostí,
která byla naposledy naprogramována.
Nebo také můžete použít postup "první
aktivace".
ovladače u volantu
Page 65 of 328
![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 63
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Změna
naprogramované
rychlostiVypnutí funkce
Porucha funkce Zrušení naprogramované
rychlosti
Po zastavení vozidla a vypnutí
zapalování je n CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 63
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Změna
naprogramované
rychlostiVypnutí funkce
Porucha funkce Zrušení naprogramované
rychlosti
Po zastavení vozidla a vypnutí
zapalování je n](/img/9/44708/w960_44708-64.png)

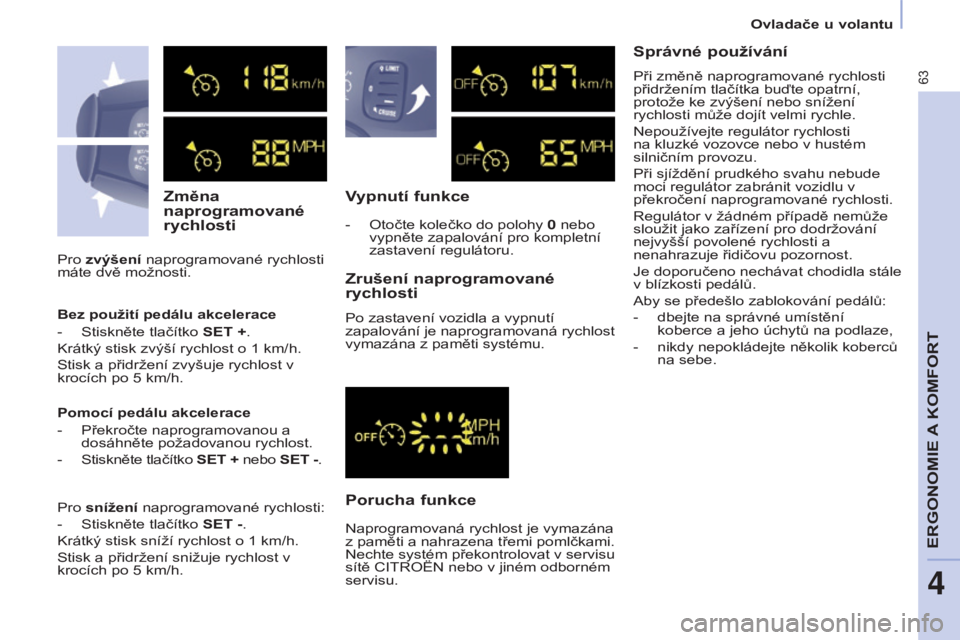

63
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Změna
naprogramované
rychlostiVypnutí funkce
Porucha funkce Zrušení naprogramované
rychlosti
Po zastavení vozidla a vypnutí
zapalování je naprogramovaná rychlost
vymazána z paměti systému.
Pro zvýšení naprogramované rychlosti
máte dvě možnosti.
- o točte kolečko do polohy 0 nebo
vypněte zapalování pro kompletní
zastavení regulátoru.
Správné používání
Bez použití pedálu akcelerace
-
Stiskněte tlačítko
SET +.
k
rátký stisk zvýší rychlost o 1 km/h.
Stisk a přidržení zvyšuje rychlost v
krocích po 5
km/h.
Pomocí pedálu akcelerace
-
Překročte naprogramovanou a
dosáhněte požadovanou rychlost.
-
Stiskněte tlačítko
SET + nebo SET -.
Pro snížení naprogramované rychlosti:
-
Stiskněte tlačítko
SET -.
k
rátký stisk sníží rychlost o 1 km/h.
Stisk a přidržení snižuje rychlost v
krocích po 5
km/h. Naprogramovaná rychlost je vymazána
z paměti a nahrazena třemi pomlčkami.
Nechte systém překontrolovat v servisu
sítě C
itro ËN nebo v jiném odborném
servisu. Při změně naprogramované rychlosti
přidržením tlačítka buďte opatrní,
protože ke zvýšení nebo snížení
rychlosti může dojít velmi rychle.
Nepoužívejte regulátor rychlosti
na kluzké vozovce nebo v hustém
silničním provozu.
Při sjíždění prudkého svahu nebude
moci regulátor zabránit vozidlu v
překročení naprogramované rychlosti.
r
egulátor v žádném případě nemůže
sloužit jako zařízení pro dodržování
nejvyšší povolené rychlosti a
nenahrazuje řidičovu pozornost.
Je doporučeno nechávat chodidla stále
v blízkosti pedálů.a by se předešlo zablokování pedálů:
- dbejte na správné umístění
koberce a jeho úchytů na podlaze,
-
nikdy nepokládejte několik koberců
na sebe.
ovladače u volantu
erGoNoMie a koMFort
4
Page 66 of 328
![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 64
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
rychlost jízdy se mění podle toho, jak
řidič pracuje s pedálem akcelerace,
až do bodu odporu pedálu, který
signalizuje dosažení naprogramov CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 64
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
rychlost jízdy se mění podle toho, jak
řidič pracuje s pedálem akcelerace,
až do bodu odporu pedálu, který
signalizuje dosažení naprogramov](/img/9/44708/w960_44708-65.png)

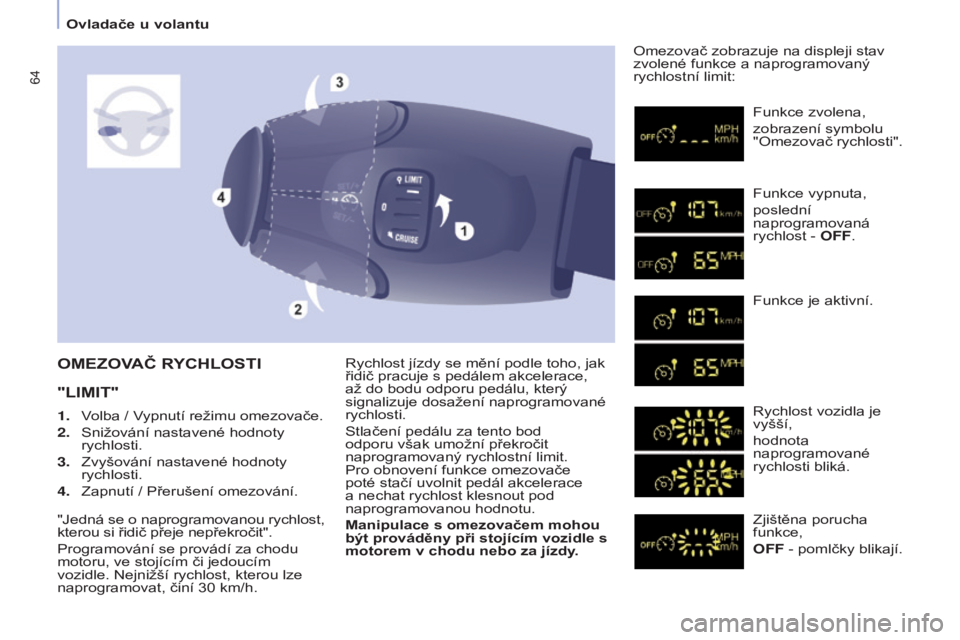

64
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
rychlost jízdy se mění podle toho, jak
řidič pracuje s pedálem akcelerace,
až do bodu odporu pedálu, který
signalizuje dosažení naprogramované
rychlosti.
Stlačení pedálu za tento bod
odporu však umožní překročit
naprogramovaný rychlostní limit.
Pro obnovení funkce omezovače
poté stačí uvolnit pedál akcelerace
a nechat rychlost klesnout pod
naprogramovanou hodnotu.
Manipulace s omezovačem mohou
být prováděny při stojícím vozidle s
motorem v chodu nebo za jízdy
.
o
mezovač zobrazuje na displeji stav
zvolené funkce a naprogramovaný
rychlostní limit:OMEZOVAČ RYCHLOSTI
"LIMIT"
Funkce zvolena,
zobrazení symbolu
"
o mezovač rychlosti".
Funkce vypnuta,
poslední
naprogramovaná
rychlost - OFF.
Funkce je aktivní.
r
ychlost vozidla je
vyšší,
hodnota
naprogramované
rychlosti bliká.
Zjištěna porucha
funkce,
OFF - pomlčky blikají.
1.
v
olba /
v
ypnutí režimu omezovače.
2.
Snižování nastavené hodnoty
rychlosti.
3.
Zvyšování nastavené hodnoty
rychlosti.
4.
Zapnutí / Přerušení omezování.
"Jedná se o naprogramovanou rychlost,
kterou si řidič přeje nepřekročit".
Programování se provádí za chodu
motoru, ve stojícím či jedoucím
vozidle. Nejnižší rychlost, kterou lze
naprogramovat, činí 30
km/h.
ovladače u volantu
Page 67 of 328

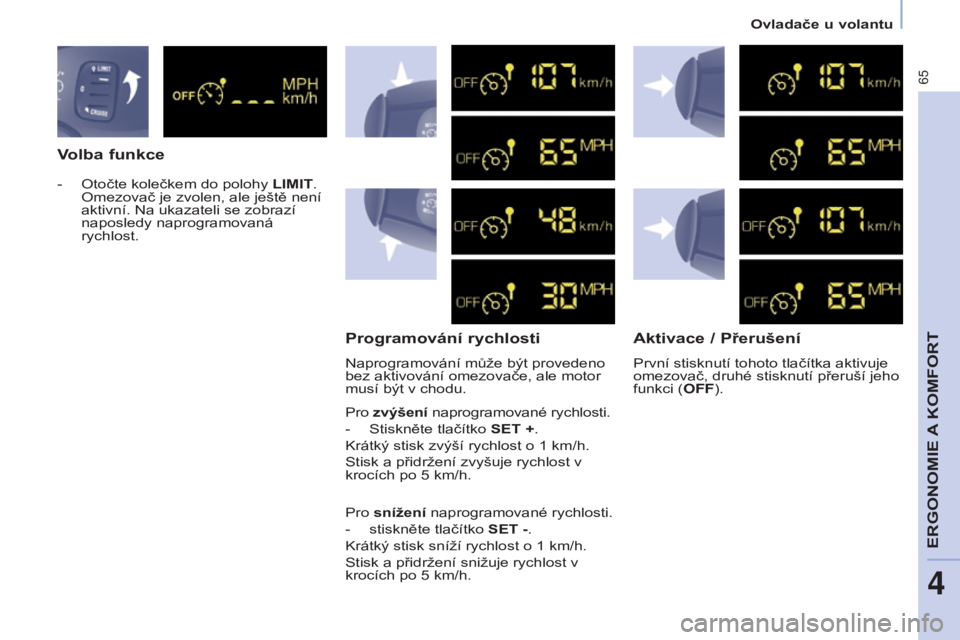

![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 65
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkceProgramování rychlostiAktivace / Přerušení
Pro zvýšení naprogramované rychlosti.
-
Stiskněte tlačítko
SET +.
k
rátký stisk CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 65
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkceProgramování rychlostiAktivace / Přerušení
Pro zvýšení naprogramované rychlosti.
-
Stiskněte tlačítko
SET +.
k
rátký stisk](/img/9/44708/w960_44708-66.png)
65
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Volba funkceProgramování rychlostiAktivace / Přerušení
Pro zvýšení naprogramované rychlosti.
-
Stiskněte tlačítko
SET +.
k
rátký stisk zvýší rychlost o 1 km/h.
Stisk a přidržení zvyšuje rychlost v
krocích po 5
km/h.
Pro snížení naprogramované rychlosti.
-
stiskněte tlačítko
SET -.
k
rátký stisk sníží rychlost o 1 km/h.
Stisk a přidržení snižuje rychlost v
krocích po 5
km/h.
-
o
točte kolečkem do polohy LIMIT.
o
mezovač je zvolen, ale ještě není
aktivní. Na ukazateli se zobrazí
naposledy naprogramovaná
rychlost.
Naprogramování může být provedeno
bez aktivování omezovače, ale motor
musí být v chodu. První stisknutí tohoto tlačítka aktivuje
omezovač, druhé stisknutí přeruší jeho
funkci (OFF).
ovladače u volantu
erGoNoMie a koMFort
4
Page 68 of 328

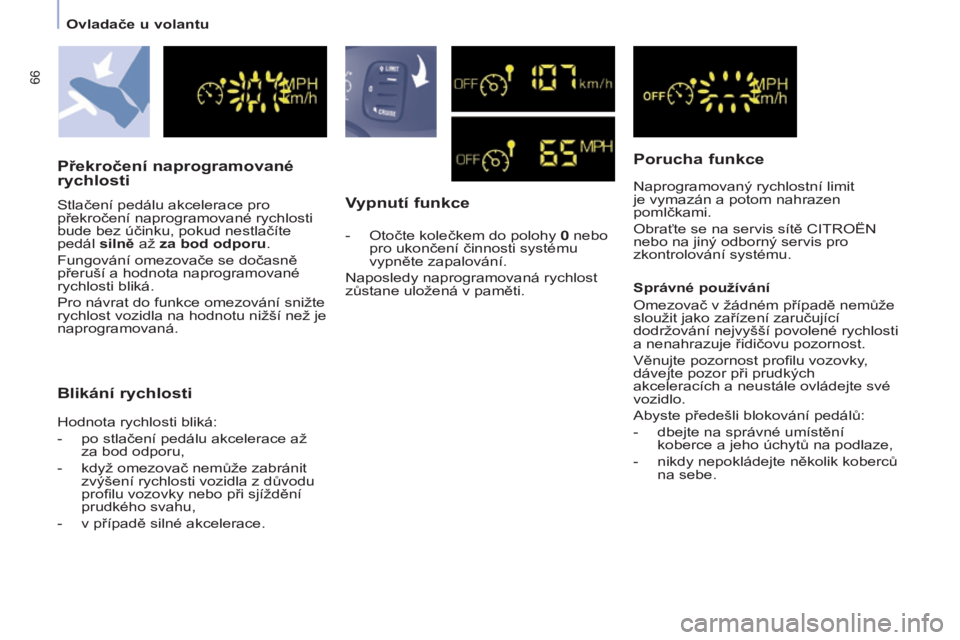

![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 66
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Vypnutí funkcePorucha funkce
Naprogramovaný rychlostní limit
je vymazán a potom nahrazen
pomlčkami.
o
braťte se na servis sítě C itro ËN
neb CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 66
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Vypnutí funkcePorucha funkce
Naprogramovaný rychlostní limit
je vymazán a potom nahrazen
pomlčkami.
o
braťte se na servis sítě C itro ËN
neb](/img/9/44708/w960_44708-67.png)
66
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Vypnutí funkcePorucha funkce
Naprogramovaný rychlostní limit
je vymazán a potom nahrazen
pomlčkami.
o
braťte se na servis sítě C itro ËN
nebo na jiný odborný servis pro
zkontrolování systému.
Blikání rychlosti
Správné používání
o
mezovač v žádném případě nemůže
sloužit jako zařízení zaručující
dodržování nejvyšší povolené rychlosti
a nenahrazuje řidičovu pozornost.
v
ěnujte pozornost profilu vozovky,
dávejte pozor při prudkých
akceleracích a neustále ovládejte své
vozidlo.
a
byste předešli blokování pedálů:
-
dbejte na správné umístění
koberce a jeho úchytů na podlaze,
-
nikdy nepokládejte několik koberců
na sebe.
Překročení naprogramované
rychlosti
Stlačení pedálu akcelerace pro
překročení naprogramované rychlosti
bude bez účinku, pokud nestlačíte
pedál silně až za bod odporu.
Fungování omezovače se dočasně
přeruší a hodnota naprogramované
rychlosti bliká.
Pro návrat do funkce omezování snižte
rychlost vozidla na hodnotu nižší než je
naprogramovaná.
Hodnota rychlosti bliká:
-
po stlačení pedálu akcelerace až
za bod odporu,
-
když omezovač nemůže zabránit
zvýšení rychlosti vozidla z důvodu
profilu vozovky nebo při sjíždění
prudkého svahu,
-
v případě silné akcelerace. -
o točte kolečkem do polohy 0 nebo
pro ukončení činnosti systému
vypněte zapalování.
Naposledy naprogramovaná rychlost
zůstane uložená v paměti.
ovladače u volantu
Page 69 of 328

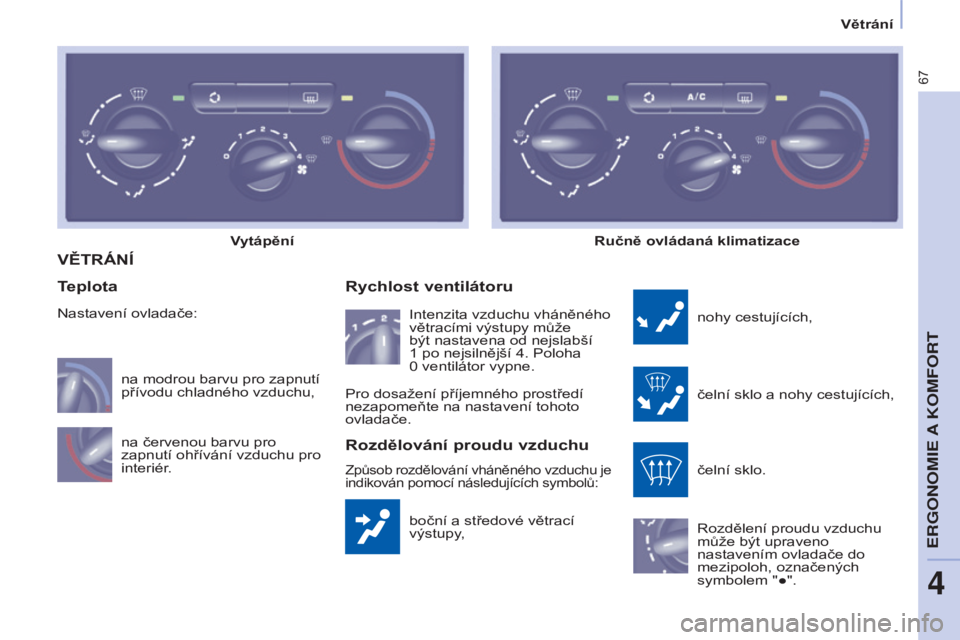

![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 67
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
VĚTRÁNÍ
boční a středové větrací
výstupy,
Rychlost ventilátoru
nohy cestujících,
čelní sklo a CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 67
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
VĚTRÁNÍ
boční a středové větrací
výstupy,
Rychlost ventilátoru
nohy cestujících,
čelní sklo a](/img/9/44708/w960_44708-68.png)
67
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
VĚTRÁNÍ
boční a středové větrací
výstupy,
Rychlost ventilátoru
nohy cestujících,
čelní sklo a nohy cestujících,
čelní sklo.
r
ozdělení proudu vzduchu
může být upraveno
nastavením ovladače do
mezipoloh, označených
symbolem "●".
Teplota
Rozdělování proudu vzduchu
Způsob rozdělování vháněného vzduchu je
indikován pomocí následujících symbolů:
na červenou barvu pro
zapnutí ohřívání vzduchu pro
interiér. na modrou barvu pro zapnutí
přívodu chladného vzduchu,
i
ntenzita vzduchu vháněného
větracími výstupy může
být nastavena od nejslabší
1 po nejsilnější 4. Poloha
0 ventilátor vypne.
Vytápění
Ručně ovládaná klimatizace
Pro dosažení příjemného prostředí
nezapomeňte na nastavení tohoto
ovladače.
Nastavení ovladače:
ERGONOMIE A KOMFORT
4
větrání
Page 70 of 328
![CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 68
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Přívod vnějšího vzduchu
Recirkulace vnitřního vzduchuChlazení A/C
Dioda tlačítka je zhasnutá.tato p CITROEN BERLINGO ELECTRIC 2017 Návod na použití (in Czech) 68
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Přívod vnějšího vzduchu
Recirkulace vnitřního vzduchuChlazení A/C
Dioda tlačítka je zhasnutá.tato p](/img/9/44708/w960_44708-69.png)
68
Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_cs_Chap04_Ergonomie_ed01-2015
Přívod vnějšího vzduchu
Recirkulace vnitřního vzduchuChlazení A/C
Dioda tlačítka je zhasnutá.tato poloha slouží pro běžné
používání systému.
Jedno stisknutí tlačítka
zapne klimatizaci, rozsvítí se
dioda. Nové stisknutí funkci
klimatizaci vypne a zhasne
diodu.
k
limatizace nefunguje, pokud je
rychlost ventilátoru nastavená na 0. Chlazení vzduchu je funkční pouze při
běžícím motoru.
Dioda tlačítka svítí.
r
ecirkulace vzduchu uvnitř
dočasně izoluje prostor pro
cestující od nepříjemných
pachů a kouře venku.
Při použití s rychlostí ventilátoru
nastavenou od 1
do 4 umožňuje oběh
vnitřního vzduchu rychleji dosáhnout
požadovaného pohodlí jak při topení,
tak při chlazení.
tato poloha má být využívána jen
dočasně. Po dosažení požadované
teploty uvnitř vozu nastavte znovu
ovladač do polohy pro přívod vnějšího
vzduchu, která umožňuje obnovovat
vzduch v interiéru a předcházet
zamlžování skel.
takto by měl být
systém používán.
větrání
