CITROEN BERLINGO ELECTRIC 2017 Priručnik (in Serbian)

119
Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015
vuČa KuKoM Koja SE
UKLANJA
K
lju ČEM , BEZ ala
Ta
Prdstavljanje
ova kuka za vuču koja se isporučuje
postavljena, može lako da se
demontira i ponovo namešta.
o ve
radnje ne zahtevaju nikakav alat.
Preporuke za montiranje i pre
svakog korišćenja
Proverite da li je kuka za vuču dobro
blokirana tako što ćete proveriti
sledeće tačke
:
-

zeleni znak točkića je vidljiv
,
-

sigurnosna brava točkića je usme
-
rena ka zadnjem delu,
-

sigurnosna brava je zatvorena, a
ključ je izvađen

; na točkić više ne
može da se deluje,
-

kuka za vuču uopšte ne sme da se
pomera iz svog ležišta.
Prilikom kačenja, nemojte da
zaboravite da uključite kabl sa
električnim snopom.
Postavljanje
Vuča prikolice
dodaTna oPreMa
6

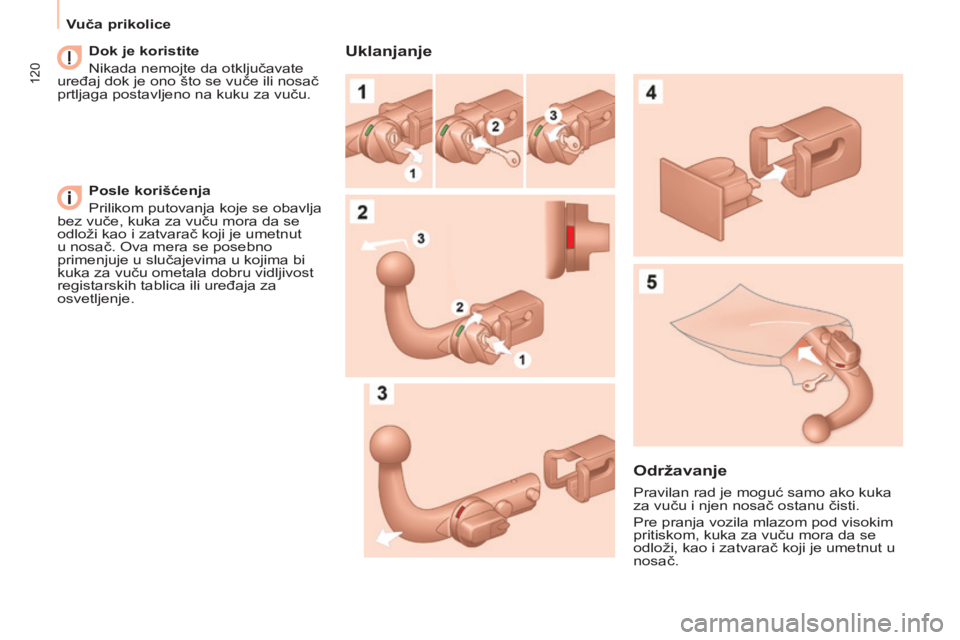

120
Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015
dok je koristite
n
ikada nemojte da otključavate
uređaj dok je ono što se vuče ili nosač
prtljaga postavljeno na kuku za vuču.
Posle korišćenja
Prilikom putovanja koje se obavlja
bez vuče, kuka za vuču mora da se
odloži kao i zatvarač koji je umetnut
u nosač.
o va mera se posebno
primenjuje u slučajevima u kojima bi
kuka za vuču ometala dobru vidljivost
registarskih tablica ili uređaja za
osvetljenje.uklanjanje
o

državanje
Pravilan rad je moguć samo ako kuka
za vuču i njen nosač ostanu čisti.
Pre pranja vozila mlazom pod visokim
pritiskom, kuka za vuču mora da se
odloži, kao i zatvarač koji je umetnut u
nosač.
Vuča prikolice

121
Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015
autoradio, oprema hands-free,
zvučnici, C d šaržer, navigacija, U s B
Box, video oprema, ...
Ma kakva da je audio i telematska
oprema ponuđena na tržištu, tehnička
ograničenja koja se odnose na
montiranje opreme iz ovih porodica
proizvoda zahteva da se uzmu u
obzir specifičnosti materijala i njihova
kompatibilnost sa mogućnostima
standardne opreme vozila. Molimo vas
da prethodno proverite u ovlašćenom
servisu C
i T ro Ë n .
d
a biste izbegli klizanje ispod pedala :
-
pazite da patosnice i njihova pri
-
čvršćenja budu pravilno postavljeni,
-
nemojte nikada stavljati više pato
-
snica jedne preko drugih.
Maksimalne težine dozvoljene na
šipkama
- k rovna galerija : 120 kg.
-

Poprečne šine na krovu
: 100 kg.
-

Poprečne šine na uzdužnim šina
-
ma
: 75 kg. Postavljanje emitera za
radiokomunikaciju
Pre postavljanja emitera za
radiokomunikaciju, sa spoljašnjom
antenom na vašem vozilu, kao
dodatne opreme, preporučujemo vam
da kontaktirate predstavnika marke
C
i T ro Ë n .
Mreža C i T ro Ë n će vam dostaviti
karakteristike emitera (talasni opseg,
maksimalnu izlaznu snagu, položaj
antene, posebne uslove postavljanja) koji
se mogu postaviti u skladu sa d irektivom
o elektromagnetskoj kompatibilnosti
automobila (2004/ 104C e ).
s

tilske zavesice napred i pozadi,
aluminijumske felne 15 / 17 inča, kožni
volan...
Tečnost za pranje stakala, proizvodi
za čišćenje i održavanje spoljašnjosti i
unutrašnjosti, rezervne sijalice ...
a

larm protiv krađe, graviranje stakla,
komplet za prvu pomoć, sigurnosni
prsluk, prednji i zadnji parking senzori,
upozoravajući trougao, vijak protiv
krađe aluminijumskih naplataka, ...
o
dgovarajuće presvlake za sedišta,
vazdušni jastuci za prednja sedišta,
klupa, patosnice od kaučuka, patosnice
od tkanine, lanci za sneg, zavesica,
nosač bicikla na zadnjim vratima, ...
ostala dodatna oprema
ova oprema i delovi, nakon što
su testirani i odobreni po pitanju
pouzdanosti i bezbednosti, prilagođeni
su vašem vozilu. Ponuđen je veliki
izbor opreme i originalnih delova.
Ponuda opreme za službena vozila
d

irekcija za rezervne delove objavljuje
katalog dodatne opreme koji predlaže
različite opreme i uređenja, kao što su
:
Graničnik prtljaga (svi tipovi).
Valjak za utovar.
Vuča, kablovi za vuču
: vuča prikolice
zahteva obavezno postavljanje
odgovarajućeg uređaja u mreži
C
i T ro Ë n .
Pregrade i pregradne rešetke,
unutrašnja zaštita za glatke drvene
površine sa neklizajućim patosom.
z

aštitne rešetke.
d

ruga dostupna ponuda je oformljena
oko oblasti koje su organizovane u
okviru poglavlja udobnost, slobodno
vreme i održavanje
:
DODA
6
Oprema

122
Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015Berlingo-2-VU_sr_Chap06_accessoire_ed01-2015
Postavljanje električnih uređaja
ili opreme koja nema preporuku
a
utomobila C i T ro Ë n , može
izazvati kvar elektronskog sistema
vašeg vozila.
z amolili bismo vas da
obratite pažnju na ovu pojedinost, i
savetujemo vam da stupite u kontakt
sa
o vlašćenim predstavnikom Marke
kako biste se upoznali sa ponudom
preporučenih i odobrenih uređaja i
opreme.
U zavisnosti od zemlje, opreme kao što
su

: sigurnosni prsluk, upozoravajući
trouglovi, rezervne sijalice, osigurači,
alko-test... su obavezni.
Oprema

123
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
TOTAL & CITROËN
Partneri u postizanju dobrih rezultata
i poštovanju životne sredine
Inovacije u službi dobrih performansi
Već više od 40 godina, ekipe iz i straživanja
i
r azvoja u T
o
T
a
L-u razvijaju za
C
i T ro Ë n ulja koja odgovaraju najnovijim
tehničkim inovacijama C
i T ro Ë n trkačkih
vozila i vozila za svakodnevnu upotrebu.
To Vam pruža sigurnost da ćete od Vašeg
motora dobiti najbolje performanse.
o

ptimalna zaštita v
ašeg
motora
o

državanjem Vašeg C i T ro Ë n
vozila, upotrebom ulja T
o

T
a
L,
produžavate život vašem
motoru i poboljšavate njegove
performanse poštujući životnu
sredinu.
daje prednost
održavanje sa ToTaL-om
PROVERE
7

124
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
OTVARANJE POKLOPCAn ožica haube
Pričvrstite nožicu u njeno ležište, koje
je obeležno stikerom na levom limu
vozila, da bi hauba ostala otvorena.
Pre zatvaranja haube, vratite nožicu
u
njeno ležište lagano, ne na silu.
Spolja
Lagano podignite haubu prolazeći
dlanom sa donje strane da biste imali
lakši pristup ručici.
Tom rukom, pogurajte ručicu na levu
stranu. o tvorite haubu.
Iznutra
Povucite ka vama komandu ispod bord
table. Hauba je otključana.
Zatvaranje
spustite haubu i pustite je da padne
pri kraju spuštanja. Proverite da li je
hauba zaključana.
i

zbegavajte otvaranje i zatvaranje
haube kada duva jak vetar.
Otvaranje haube

125
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
BENZINSKI MOTOR
1. rezervoar tečnosti prednje
prskalice.
2.
k utija sa osiguračima.
3.
r ezervoar tečnosti za hlađenje
motora. Povezivanje akumulatora
:
+

Pozivni pol.
-

n egativni pol (masa).
Budite pažljivi prilikom svake intervencije koju obavljate ispod haube motora.
4. r ezervoar tečnosti kočnica i
kvačila.
5.

Filter za vazduh.
6.

r učni plovak za ulje.7.
d opuna motornog ulja.
8. r ezervoar tečnosti za servo volan.
PROVERE
7
Ispod haube

126
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
DIZEL MOTOR
4. rezervoar tečnosti kočnica i
kvačila.
5.

Filter za vazduh.
6.

r učni plovak. 7.
d osipanje motornog ulja.
8. r ezervoar tečnosti za servo volan.
9.
i nicijalna pumpa.
1.
r
ezervoar tečnosti prednje
prskalice.
2.
k
utija sa osiguračima.
3.
r
ezervoar rashladne tečnosti
motora.
Povezivanje akumulatora
:
+

Pozivni pol.
-

n egativni pol (masa).
Budite pažljivi prilikom svake intervencije koju obavljate ispod haube motora.
Ispod haube

127
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
NIVOI
Zamena
ulja
da biste vršili preglede u intervalima
koji su predviđeni planom održavanja
proizvođača. Pogledajte propise
u
ovlašćenom servisu C i T ro Ë n .
Pre dopune, izvadite ručni merač.
Proverite nivo nakon dopune
(nemojte nikada prekoračiti oznaku
maksimuma).
Vratite čep kartera pre nego što
ponovo zatvorite poklopac.
nivo tečnosti u kočnicama
zamenu je obavezno izvršiti
u predviđenim intervalima, shodno
planu održavanja koji preporučuje
proizvođač.
k

oristite tečnosti koje je preporučio
proizvođač, a koje odgovaraju
normama
do T4.
n

ivo se mora nalaziti između oznaka
M
ini i M a X i obeleženih na rezervoaru.
Potreba da se često dodaje tečnost
ukazuje na kvar koji treba što pre
proveriti u ovlašćenom servisu
C
i T ro Ë n ili kod servisera stručniom
servisu.
Pokazivači
ako morate da skidate / vraćate
na mesto zaštitni poklopac
motora, rukujte njime pažljivo kako ne
biste oštetili kukice za pričvršćivanje.
nivo ulja
Preporučuje se da se uradi ova
kontrola na svakih 5000 km, a da se
ostatak uradi između dve zamene ulja,
ako je to potrebno.
Provera se vrši kada je vozilo na
ravnom tlu, a motor hladan, pomoću
ručnog merača.
Ručni merač
Izbor stepena viskoznosti
U svim slučajevima, izabrano ulje
mora da odgovara zahtevima koji
su u skladu sa planom održavanja
proizvođača.
o
ve operacije su uobičajene
za održavanje dobrog stanja
pri pokretanju vozila. Proverite
propise u ovlašćenom servisu
C i T ro Ë n ili u servisne i garantne
knjižice pregradi koja sadrži putna
dokumenta.
Provera pokazivača instrument
table se navodi u odeljku 3, dela
"Vozačko mesto".
Postoje 2 oznake na
ručnom meraču
:
A = maxi
a

ko prekoračite ovu
oznaku, obratite se
ovlašćenom servisu
C
i T ro Ë n ili serviseru
stručnom servisu.
B = mini
n

emojte nikada sipati
ulje ispod ove oznake.
da bi se sačuvali
pouzdanost motora i uređaja
za zaštitu životne sredine,
zabranjena je upotreba
aditiva u motornom ulju.
PROVERE
7
Nivoi

128
Berlingo-2-VU_sr_Chap07_Verification_ed01-2015Berlingo-2-VU_sr_Chap07_Verification_ed01-2015
nivo rashladne tečnosti
koristite isključivo tečnosti koje je
preporučio proizvođač.
U suprotnom, postoji opasnost od
većih oštećenja motora.
d

ok je motor hladan, temperaturu
rashladne tečnosti reguliše moto-
ventilator.
o n može da radi i kada
je prekinut kontakt
; s obzirom da
je rashladni sistem pod pritiskom,
sačekajte bar sat vremena nakon
prestanka rada motora pre bilo kakve
intervencije.
d

a biste izbegli rizik od opekotina, prvo
odvrnite čep za četvrtinu kruga kako
bi pritisak pao.
k ada se pritisak spusti,
skinite čep i dopunite nivo rashladne
tečnosti.
Potreba da se često dodaje tečnost
ukazuje na kvar koji treba što pre
proveriti u ovlašćenom servisu
C
i T ro Ë n .
nivo tečnosti servo - upravljača
Vozilo je na ravnoj podlozi, a motor
je zaustavljen. o krenite čep posude
i proverite nivo tečnosti koji se mora
nalaziti između oznaka M
ini i M a X i .
k
ako bi se filter regenerisao,
preporučuje se da čim uslovi
saobraćaja to dozvole, vozite brzinom
od 60 km/h ili većom tokom najmanje
pet minuta (sve dok poruka ne nestane
ili dok se ne ugasi servisni pokazivač).
Prilikom regeneracije filtera za čestice,
može se pojaviti buka releja ispod
komandne table.
a

ko poruka ostane prikazana i ako
servisni pokazivač ostane uključen,
obratite se ovlašćenom servisu
C
i T ro Ë n ili serviseru stručnom
servisu.
Dopuna
n

ivo mora biti između oznaka
M
ini
i M
a
X
i
koje su postavljene
na ekspanzioni sud.
a

ko je dopuna
veća od 1 litre, proverite kruženje u
ovlašćenom servisu C
i
T
ro
Ë
n
ili kod
servisera stručnom servisu.
nivo tečnosti za pranje stakala i
farova
radi optimalnog kvaliteta čišćenja
i vaše bezbednosti, preporučujemo
da koristite samo proizvode ponude
C
i T ro Ë n .
z

a što bolju čistoću i da biste izbegli
zamrzavanje, dopuna nivoa ili zamena
tečnosti ne treba da se vrši vodom.
z

apremina rezervoara za pranje
stakla
: oko 3 litara.
a

ko je vaše vozilo opremljeno
prskalicama za farove, zapremina
njihovog rezervoara je 6 litara.
nivo aditiva (dizel sa
filterom za čestice)
Dopuna
d

opunjavanje aditiva je obavezno
i
brzo mora da se obavi u ovlašćenom
servisu C
i T ro Ë n ili kod servisera
stručnom servisu.
Iskorišćeni proizvodi
izbegavajte bilo kakav duži kontakt
kože sa iskorišćenim uljem.
k

očiona tečnost je štetna i vrlo
korozivna.
n

e bacajte korišćeno ulje, kočionu
tečnost ili rashladnu tečnost u
kanalizaciju ili na zemlju, već u
kontejnere koji su za to namenjeni
u
ovlašćenom servisu C i T ro Ë n .
Minimalan nivo aditiva naznačen
je paljenjem servisnog pokazivača,
praćen je zvučnim signalom i porukom
na višenamenskom ekranu.
k

ada se ovo desi dok motor radi,
to je znak početka zasićenja filtera
za čestice (uslovi gradske vožnje,
izuzetno produženi

: mala brzina
kretanja, dugi zastoji, ...).
Nivoi
