8
Innvendig

FØRERPLASS



1.
Betjening lys og blinklys.

2.
Instrumentbord med display.

3.
Betjeninger vindusvisker,
vindusspyler, kjørecomputer.

4.
Tenning.

5.
Betjening bilradio.

6.
Kollisjonspute for fører, horn.

7.
Høyde- og dybderegulering av
rattet.

8.
Betjening cruisekontroll,
hastighetsbegrenser.

9.
Betjeningsplate,
parkeringsassistanse, regulering
av høyde frontlykter, ESC,
Stop & Start.

10.
Åpning av panser.

11 .
Regulering av elektrisk utvendig
speil.

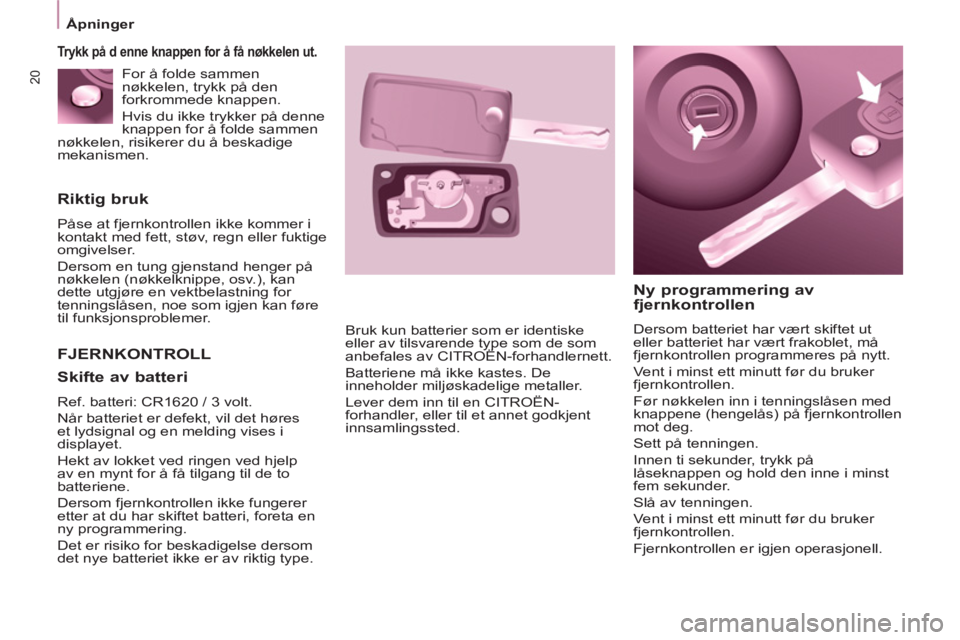

20
Åpninger

Riktig bruk

Påse at fjernkontrollen ikke kommer i
kontakt med fett, støv, regn eller fuktige
omgivelser.
Dersom en tung gjenstand henger på
nøkkelen (nøkkelknippe, osv.), kan
dette utgjøre en vektbelastning for
tenningslåsen, noe som igjen kan føre
til funksjonsproblemer.

FJERNKONTROLL
Ny programmering av
fjernkontrollen
Dersom batteriet har vært skiftet ut
eller batteriet har vært frakoblet, må
fjernkontrollen programmeres på nytt.
Vent i minst ett minutt før du bruker
fjernkontrollen.
Før nøkkelen inn i tenningslåsen med
knappene (hengelås) på fjernkontrollen
mot deg.
Sett på tenningen.
Innen ti sekunder, trykk på
låseknappen og hold den inne i minst
fem sekunder.
Slå av tenningen.
Vent i minst ett minutt før du bruker
fjernkontrollen.
Fjernkontrollen er igjen operasjonell. Bruk kun batterier som er identiske
eller av tilsvarende type som de som
anbefales av CITROËN-forhandlernett.
Batteriene må ikke kastes. De
inneholder miljøskadelige metaller.
Lever dem inn til en CITROËN-
forhandler, eller til et annet godkjent
innsamlingssted.



Trykk på d enne knappen for å få nøkkelen ut .


Skifte av batteri

Ref. batteri: CR1620 / 3 volt.
Når batteriet er defekt, vil det høres
et lydsignal og en melding vises i
displayet.
Hekt av lokket ved ringen ved hjelp
av en mynt for å få tilgang til de to
batteriene.
Dersom fjernkontrollen ikke fungerer
etter at du har skiftet batteri, foreta en
ny programmering.
Det er risiko for beskadigelse dersom
det nye batteriet ikke er av riktig type. For å folde sammen
nøkkelen, trykk på den
forkrommede knappen.
Hvis du ikke trykker på denne
knappen for å folde sammen
nøkkelen, risikerer du å beskadige
mekanismen.

KLAR TIL
Å KJ
ØRE

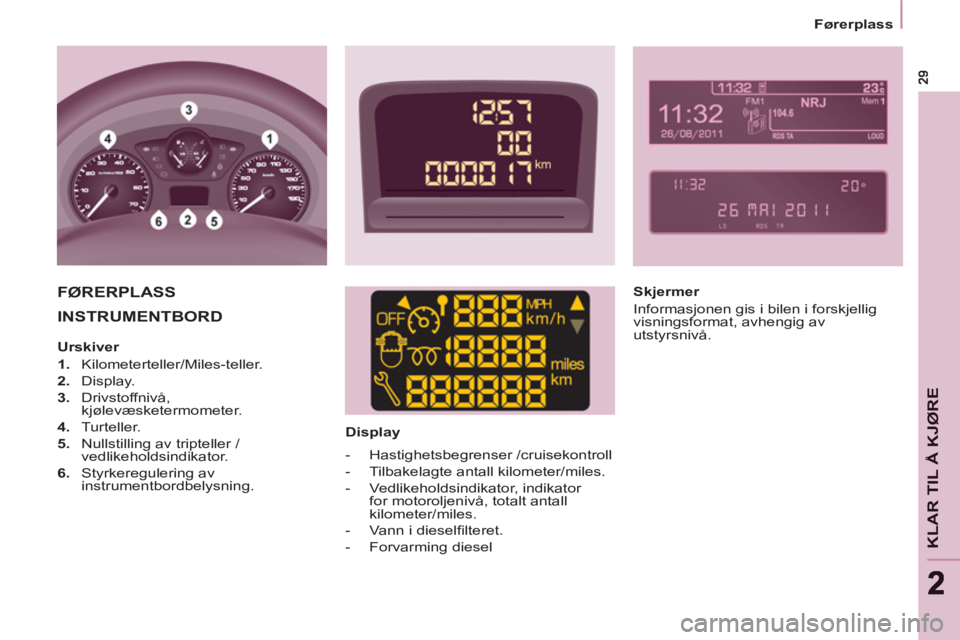

22


Førerplass


INSTRUMENTBORD



Display

FØRERPLASS

Skjermer
Informasjonen gis i bilen i forskjellig
visningsformat, avhengig av
utstyrsnivå.


Urskiver


1. Kilometerteller/Miles-teller.

2. Display.

3. Drivstoffnivå,
kjølevæsketermometer.

4. Turteller.

5. Nullstilling av tripteller /
vedlikeholdsindikator.

6. Styrkeregulering av
instrumentbordbelysning.




- Hastighetsbegrenser /cruisekontroll

- Tilbakelagte antall kilometer/miles.

- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.

- Vann i dieselfi lteret.

- Forvarming diesel

30


Førerplass



Midtkonsoll med display


Instrumentbord uten display

- dreie til høyre for å øke timene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: 24 H eller 12 H
vises i displayet,

- dreie til høyre for å velge 24 H eller
12 H,

- dreie til venstre for å avslutte
innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det vanlige skjermbildet.

For å innstille klokkeslettet som
vises i displayet, se avsnitt 9,
under "Innstilling av dato og
klokkeslett".


Midtkonsoll uten display

Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
versjonen fi nnes med dato
som oppgis med bokstaver. For å stille inn klokkeslettet,
bruk venstre knapp på
instrumentbordet, og foreta
håndteringer i følgende
rekkefølge:


- dreie til venstre: minuttene blinker,

- dreie til høyre for å øke minuttene
(hold knappen mot høyre for en
hurtig gjennomgang),

- dreie til venstre: timene blinker,

KLAR TIL
Å KJ
ØRE
22


Førerplass

Kontrollamper

Ved hver oppstart: tennes en rekke lamper for å foreta en automatisk kontrolltest. Lampene slukker med det samme. Når
motoren går: tent lampe betyr et varselsignal hvis den lyser permanent eller hvis den blinker. Dette varslet kan ledsages av
et lydsignal og en melding i displayet.
Overse ikke disse varslene.

Lampen for



har følgende status:


dette betyr

Løsning - handling





STOP

lyser, sammen
med en
annen lampe,
samtidig som
det vises en
melding i
displayet. større uregelemessigheter
knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring", "Deteksjon
av for lavt dekktrykk".
Stopp bilen umiddelbart, parker, og slå
av tenningen. Få foretatt en kontroll hos
CITROËN -f orhandlernett eller hos et
kvalifi sert verksted.




Parkeringsbrems /
Bremsevæskenivå /
Elektronisk
bremsekraftfordeler

lyser. tiltrukket eller dårlig utløst
parkeringsbrems. Ved å utløse bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig væskenivå. Foreta etterfylling med væske godkjent av
CITROËN.
fortsetter å lyse,
sammen med ABS-
lampen, selv om
nivået er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker, og slå
av tenningen. Få foretatt en kontroll hos
CITROËN -fohandlernett eller hos et
kvalifi sert verksted.



Motoroljetrykk og -
temperatur

tennes under
kjøring. ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt. Avsnitt 6, under
"Nivåer".
fortsetter å lyse,
selv om nivået er
korrekt. større uregelmessighet. Få foretatt en kontroll hos CITROËN-
forhandernett eller hos et kvalifi sert verksted. .

32


Førerplass



Lampen for

har følgende
status:

dette betyr

Løsning - handling




Kjølevæsketemperatur
og -nivå

lyser, med
nålen i den
røde sonen. unormal temperaturstigning. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Avsnitt 6, under "Nivåer". Ta kontakt med
CITROËN-forhandlernett eller et kvalifi sert
verksted.


Service
lyser en liten
stund. mindre uregelmessigheter
eller varsler. Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se avsnitt 9,
under "Bilradio - Kjørecomputer". Ta kontakt
med CITROËN-forhandlernett eller et kvalifi sert
verksted. fortsetter å
lyse. større uregelmessigheter.



Ikke fastspent
sikkerhetsbelte på
førerplassen


lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet. Trekk i beltet, og før endestykket inn i låsboksen.

lyser sammen med
et lydsignal, og
fortsetter deretter
å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Avsnitt 4, under "Sikkerhetsbelter".


ECO
vedvarende. Stop & Start har satt
motoren i STOP-modus
etter at bilen har stanset
(rødt lys, kø, annet..). Så snart du ønsker å kjøre videre slukker lampen
og motoren starter automatisk i START-modus.
blinker i noen
sekunder
og slukker
deretter. STOP-modus er midlertidig
ikke tilgjengelig.
eller
START-modus har utløst
seg automatisk. Avsnitt 2, under "Stop & Start".

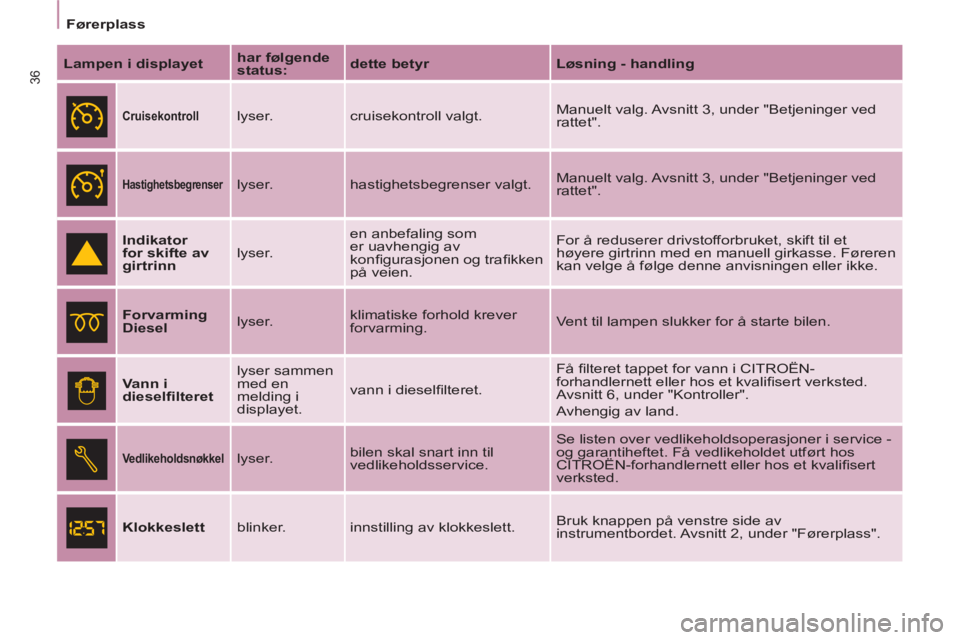

36


Førerplass


Lampen i displayet

har følgende
status:

dette betyr

Løsning - handling





Cruisekontroll

lyser. cruisekontroll valgt. Manuelt valg. Avsnitt 3, under "Betjeninger ved
rattet".



Hastighetsbegrenser

lyser. hastighetsbegrenser valgt. Manuelt valg. Avsnitt 3, under "Betjeninger ved
rattet".


Indikator
for skifte av
girtrinn
lyser. en anbefaling som
er uavhengig av
konfi gurasjonen og trafi kken
på veien. For å reduserer drivstofforbruket, skift til et
høyere girtrinn med en manuell girkasse. Føreren
kan velge å følge denne anvisningen eller ikke.


Forvarming
Diesel
lyser. klimatiske forhold krever
forvarming. Vent til lampen slukker for å starte bilen.



Vann i
dieselfi lteret
lyser sammen
med en
melding i
displayet. vann i dieselfi lteret. Få fi lteret tappet for vann i CITROËN-
forhandlernett eller hos et kvalifi sert verksted.
Avsnitt 6, under "Kontroller".
Avhengig av land.




Vedlikeholdsnøkkel

lyser. bilen skal snart inn til
vedlikeholdsservice. Se listen over vedlikeholdsoperasjoner i service -
og garantiheftet. Få vedlikeholdet utført hos
CITROËN-forhandlernett eller hos et kvalifi sert
verksted.



Klokkeslett
blinker. innstilling av klokkeslett. Bruk knappen på venstre side av
instrumentbordet. Avsnitt 2, under "Førerplass".

38


Førerplass



Punktert dekk

STOP-lampen tennes.
Stopp bilen umiddelbart og unngå brå
bevegelser med rattet eller bremsene.
Foreta en midlertidig reparasjon av
hjulet som er skadet ved hjelp av
reparasjonssettet eller ved å montere
et reservehjul.
Få det skadde hjulet skiftet, og
kontroller dekktrykkene så snart som
mulig.

Sensorer som ikke detekteres

Servicelampen tennes.
Ved et skifte av hjul eller hvis en
sensor er defekt, blir ikke lenger
dekktrykket overvåket. Ta kontakt
med CITROËN-forhandlernett eller
et kvalifi sert verksted for å få den/de
defekte sensorene skiftet ut.
Enhver utskifting av hjul som er utstyrt
med dette systemet skal utføres av et
CITROËN-verksted eller et kvalifi sert
verksted.
Ved hjulskift, hvis du monterer et
hjul som ikke detekteres av bilen din
(eksempel: montering av vinterhjul),
må du få programmert systemet på nytt
hos CITROËN eller hos et kvalifi sert
verksted.

Systemet for registrering av for lavt
dekktrykk kan ikke erstatte førerens
ansvar og årvåkenhet.



DETEKSJON AV FOR LAVT
DEKKTRYKK AVGASSRENSNING
For lavt dekktrykk

Servicelampen tennes.
Etter et varsel om for lavt dekktrykk,
er deformeringen av et dekk ikke
nødvendigvis synlig.
Få dekktrykket kontrollert så snart som
mulig.
Avsnitt 7, under "Hjulskift".
Hvis det skadde hjulet er blitt
erstattet med et hjul uten sensor
(f.eks. reservehjul), vil varslingen
fortsette for å indikerer at trykket i dette
dekket ikke kan kontrolleres, og minner
om at det er nødvendig å få reparert
det skadde hjulet som er utstyrt med
en sensor. Sensorer kontrollerer dekktrykket
permanent og utløser en varsling ved
for lavt dekktrykk, punktering eller ved
feil på en sensor.
Enhver detektering
varsles ved hjelp av
et grafi sk symbol, et
lydsignal og en melding
i displayet. EODB (European On Board
Diagnosis) er et europeisk
integrert diagnosesystem
som blant annet overholder
de gjeldende normer når det
gjelder utslipp av:


- CO (karbonmonoksyd),

- HC (uforbrente hydrokarboner),

- NOx (nitrogenoksyd) eller partikler
som detekteres av oksygensonder
som er plassert før og etter
katalysatorene.
Føreren blir varslet om funksjonsfeil på
avgassystemet ved at den spesifi kke
lampen tennes i instrumenbordet.
Det er risiko for skade på
katalysatoren. Få systemet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifi sert verksted.


Riktig bruk

Systemet kan ikke erstatte en
regelmessig kontroll av dekktrykket
(inkl. reservehjulet). Ved denne typen
kontroller vil man kunne forsikre seg
om at bilens dynamiske egenskaper
er optimale, og at dekkene ikke slites
for fort, spesielt under krevende
kjøreforhold (mye last, høy hastighet).
Overholdelse av anvisningene om
dekktrykk er med på å reduserer bilens
drivstofforbruk.
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende
frekvenser.

39
KLAR TIL
Å KJ
ØRE
22


Førerplass


INDIKATOR FOR VEDLIKEHOLD

Dette systemet gir deg opplysninger
om når neste vedlikehold skal
utføres på bilen din i henhold til
vedlikeholdsprogrammet.
Vedlikeholdsintervall over 1 000 km

Eksempel:
det gjenstår
4 800 kilometer før neste vedlikehold
skal utføres. Når tenningen settes på
og i 2 sekunder vil displayet vise:
Noen sekunder etter at tenningen
er satt på, vil først oljenivået vises.
Deretter vil kilometertelleren gjenoppta
sin vanlige funksjon. Displayet fungerer
som kilometerteller eller tripteller.

Vedlikeholdsintervall under
1 000 km
Hver gang tenningen settes på, vil
nøkkelsymbolet blinke og antallet
kilometer som gjenstår til neste
vedlikehold vil vises: Noen sekunder etter at tenningen
er satt på, vil først oljenivået vises.
Deretter vil kilometertelleren gjenoppta
sin vanlige funksjon og nøkkelsymbolet
vil fortsatt lyse. Dette betyr at bilen
snart skal inn til vedlikehold.

Vedlikeholdsintervallet er oversteget
Slik fungerer systemet
Når du setter på tenningen vil nøkkelen
som symboliserer vedlikeholdsarbeid
angi hvor mange kilometer (avrundet)
som gjenstår før neste vedlikehold skal
utføres på bilen.


Dette regnes ut i forhold til siste
nullstilling av indikatoren, og i forhold til
to parametere:


- tilbakelagt antall kilometer,

- tid som har gått siden siste
vedlikehold.
Gjenstående kilometerantall kan
variere avhengig av tidfaktoren, i
forhold til brukerens kjørevaner. Når motoren går vil
nøkkelsymbolet fortsette å lyse, og
dette helt til vedlikeholdsarbeidet
er utført.
Hver gang tenningen
settes på, vil
nøkkelsymbolet blinke
og den overstegne
kilometerstanden vises i
displayet.

40


Førerplass



Knapp for nullstilling av
tripteller
Dersom du ønsker å koble fra
batteriet etter dette, lås bilen og
vent i minst fem minutter, ellers vil
ikke nullstillingen bli registrert.


Nullstilling

De ansatte hos CITROËN-
forhandlernett eller hos et kvalifi sert
verkstedet foretar nullstilling hver gang
vedlikehold har blitt gjort på bilen.
Dersom du selv har utført vedlikeholdet ,
nullstilles systemet på følgende måte:


- slå av tenningen,

- trykk på nullstillingsknappen for
triptelleren og hold den trykket inn,

- sett på tenningen.
Kilometertelleren starter en nedtelling.
Når displayet viser "=0"
, slipp
knappen. Nøkkelsymbolet forsvinner.

Indikator for motoroljenivå

Når tenningen settes på, vil
motoroljenivået vises i noen sekunder,
etter at indikatoren har gitt informasjon
om vedlikehold.
Korrekt oljenivå

For lite olje
Lampen "OIL"

blinker, samtidig som
servicelampen lyser,
det avgis et lydsignal
og en melding vises i displayet. Dette
betyr at det er for lite olje, noe som kan
skade motoren.
Hvis den manuelle peilepinne bekrefter
at det er for lite olje, er etterfylling av
nivået helt nødvendig.

Feil på
oljenivåindikatoren
Hvis "OIL--"

blinker , betyr det
at peilepinnen for
motoroljenivå har en funksjonsfeil.
Kontakt CITROËN-forhandlernett eller
et kvalifi sert verksted.
Kontroll av nivået skal utføres når
bilen står parkert på et vannrett
underlag og motoren har vært slått
av i mer enn 30 minutter.
Manuell peilepinne

A
= maks.: dette nivået må
aldri overstiges. For mye
olje kan føre til skader på
motoren.
Ta kontakt med CITROËN-
fohandlernett eller et
kvalifi sert verksted snarest
mulig.

B
= min.: etterfyll gjennom
korken for påfylling av olje.
Bruk olje som passer til
motoren i din bil.



Reostat belysning

Når tenningen er på, trykk
på knappen til det vises
nuller i displayet.
Når lysene er på,
trykk på knappen for
å regulere lysstyrken i
instrumenbordet. Når
belysningen når minimum
(eller maksimum) styrke,
slipp knappen. Trykk igjen
på knappen for å øke lysstyrken (eller
for å redusere den).
Slipp knappen når ønsket lysstyrke er
oppnådd.
