CITROEN BERLINGO MULTISPACE 2013 Kasutusjuhend (in Estonian)

129


Pukseerimine

LISAVARUSTU
S
5

Täpsemat informatsiooni masside
kohta leiate sõiduki dokumentidest
(registreerimistunnistus jne.) või
teemast 8 osast "Massid".
HAAGISE, HAAGISSUVILA, PAADI VMS. PUKSEERIMINE


Koormuse jaotamine

Jagage pukseeritav koormus nii,
et raskemad esemed paikneksid
haagise teljele nii lähedal kui võimalik
ning raskus keskteljel oleks lähedal
suurimale lubatud koormusele, samas
ilma seda ületamata.

Mootori jahutussüsteemid

Haagise mäest ülesvedamisel tõuseb
jahutusvedeliku temperatuur. Et mootori jahutusventilaator töötab
elektriliselt, ei sõltu selle jahutusvõime
mootori pöörete arvust.
Laskumisel kasutage kõrgemat käiku,
et mootori pöörete arvu vähendada
ning vähendage sõidukiirust.
Jälgige alati jahutusvedeliku
temperatuuri.


Nõuandeid pukseerimisel

Pukseeritava sõiduki rattad peavad
vabalt pöörlema : vabakäik sees.

130
Pukseerimine

Nõuanne

Eriti rasketes tingimustes
(maksimaalne lubatud mass tugeval
tõusul ning kuuma ilmaga) vähendab
mootor automaatselt oma võimsust.
Sellisel juhul aitab kliimaseadme
automaatne väljalülitumine mootori
võimsust taastada.

Rehvid

Kontrollige pukseeriva sõiduki
rehvirõhku (vt. teema. 8 osa "Sõiduki
identifi tseerimine") ja kindlustage rõhu
püsimine ettenähtud tasemel. Teema 6, osa "Tasemed". Kui jahutusvedeliku märgutuli
süttib, peatage kohe sõiduk
ning lülitage mootor nii kiiresti
välja kui võimalik.
Pidurdamine

Haagise pukseerimine pikendab sõiduki
peatumisteekonda. Sõitke aeglaselt,
minge õigeaegselt üle madalamale
käigule, vältige järske pidurdamisi.

Haagisekonks

Soovitame kasutada CITROËN
haagisekonkse ja juhtmeid, mille
vastupidavust on testitud juba
sõiduki loomise algstaadiumis ning
usaldada haagisekonksu paigaldamine
CITROËN esindusele.
Kui lasete paigaldada haagisekonksu
mujal, kui CITROËN esinduses,
kasutage tingimata sõiduki tagaosas
olevaid elektriseadmeid ja täitke tootja
juhiseid.
Seoses ülaltoodud üldiste nõuetega
pöörame teie tähelepanu ka riskile,
mis kaasneb Automobiles CITROËN
esinduse poolt heakskiitmata
haagisekonksu või elektriseadme
paigaldamisega sõidukisse.
See võib põhjustada teie auto
elektroonikasüsteemi rikke. Enne
elektriseadmete paigaldamist küsige
nõu tootjalt.
Külgtuul

Pukseerimisel suureneb tundlikkus
külgtuule suhtes. Sõitke ettevaatlikult
ja aeglasemalt.

ABS
/
ESC

ABS/ESC süsteem kontrollib vaid
sõidukit, mitte haagist.

Tagurdamisel parkimise abisüsteem

Ei tööta, kui sõiduk pukseerib.

131
LISAVARUSTU
S
5
Varustus
TEISED LISASEADMED

Need lisaseadmed ja varuosad on
läbinud vastupidavuse ja turvalisuse testid
ning on kohandatud spetsiaalselt teie
sõiduki jaoks. Saadaval on laias valikus
sobivaid tooteid ja originaalvaruosi.

Lisaks pakutakse ka mugavuse,
vabaaja veetmise ja hoolduse jaoks
mõeldud toodete sarja :

Varastamisvastased alarmid,
graveeringud akendel, autoapteek,
turvavest,parkimise abisüsteem ees ja
taga, ohukolmnurk, alumiiniumvelgede
turvapoldid...

Turvapatjadega sobivad esiistmete
katted, istmepink, kummist
põrandamatid, vaipmatid, lumeketid,
rulood, jalgrattahoidja tagaluugil...
Pedaalide blokeerimise vältimiseks :


- kontrollige, et põrandamatt ja selle
kinnituskohad oleksid korralikult
paigas,

- ärge asetage mitut põrandamatti
üksteise peale.

Autoraadiod, hands-free
komplekt, kõlarid, CD vahetaja,
navigatsioonisüsteem, USB Box,
videovarustus...
Olenemata sellest, millised on
müügilolevad helitehnikaseadmed ja
telemaatikasüsteemid, nõuavad nende
paigaldamisega seotud tehnilised
nõuded arvestamist nende seadmete
eriomadustega ja ühilduvusega teie
sõiduki standardvarustusega. Küsige
eelnevalt nõu CITROËN esindusest.

Maksimaalne koormus
katusereelingutele


- Põikiraam pikisuunas
katusereelingutel : 75 Kg (raam ei
sobi Modutop katusega).

Raadiosaatjate paigaldamine
Enne raadiosaatjate paigaldamist
sõidukisse (järelvarustusena) koos
välisantenniga soovitame konsulteerida
CITROËN esindusega.
CITROËN esinduses tutvustatakse teile
Autode Elektromagnetilise Ühilduvuse
Direktiivis (2004/104/CE) lubatud
raadiosaatjate omadusi (sagedusriba,
maksimaalne väljundvõimsus, antenni
asend, paigaldamise eritingimused).

Porikummid ees ja taga, 15/17 tollised
alumiiniumveljed, rattakoobaste kate,
nahkkattega rool...

Klaasipesuvedelik, salongi ja kere
pesemis- ja hooldusvahendid,
tagavarapirnid...

132


Varustus


Paigaldades sõidukisse
elektriseadmeid, mis ei ole
Automobiles CITROËN poolt
pakutavad, võite oma sõiduki
elektrisüsteeme kahjustada. Palun
pidage seda soovitust silmas ja
pöörduge margi esindusse, kus teile
tutvustatakse sobivat varustust ja
lisaseadmeid.
Sõltuvalt riigist peavad autos olema
turvavestid, ohukolmnurgad ja
tagavarapirnid.
Telemaatikaplokk "Active Fleet
Data"
Otse sõiduki "südamega"
(multipleksvõrgustik : "Full CAN")
ühendatud telemaatikaplokk
võimaldab "võtmed kätte" teenuse
kaudu edastada reaalajas järgmist
informatsiooni :


- läbisõit,

- järgmise ülevaatuseni jääv
kilomeetrite hulk,

- hoiatused ja rikked (õlitase,
veetase, õlitemperatuur,
veetemperatuur jne.).
Sõidukiparkide eest vastutavad isikud
saavad niiviisi optimeerida oma
ametisõidukite järelvalvet ja haldamist.
Olenevalt riigist pöörduge täiendava
informatsiooni saamiseks CITROËN
esindusse.

Partnerid sõiduomaduste parandamises
ja kütusekulu vähendamises

Uuenduslikkus sõiduomaduste
teenistuses
Juba 40 aastat on TOTAL loonud CITROËN
jaoks määrdeid, mis vastavad CITROËN
sõidukite viimastele tehnilistele uuendustele,
seistes silmitsi konkurentsiga ja igapäevaelu
väljakutsetega.
Teie jaoks tähendab see seda, et saate alati
oma sõiduki mootorist kätte parima.

Mootori optimaalne kaitse
Kui viite oma CITROËN
sõiduki hoolduse läbi TOTAL
määretega, pikendate oma
sõiduki mootori eluiga ja kaitsete
samas keskkonda.

eelistab

134


Mootoriruumi kaas




MOOTORIRUUMI KAANE AVAMINE


Mootoriruumi kaane tugivarras

Mootoriruumi kaane lahtihoidmiseks
kinnitage tugivarras oma kohale, mida
tähistab vasakul poolel asuv kleebis.
Enne kaane sulgemist asetage
tugivarras ettevaatlikult oma kohale
tagasi.


Väljast

Tõstke mootoriruumi kaant kergelt,
peopesa allapoole hoides et
lihtsustada juurdepääsu käepidemele.
Lükake sama käega käepidet
vasakule. Avage mootoriruumi kaas.


Seest

Tõmmake armatuurlaua all asuvat
nuppu enda poole. Mootoriruumi kaane
lukk avaneb.


Sulgemine

Laske kaas alla ja laske tal lõpus
vabalt kukkuda. Kontrollige, kas kaas
on lukus.
Vältige kaane avamist tugeva tuule
korral.

135
KONTROLLIMINE
6
Mootoriruumis

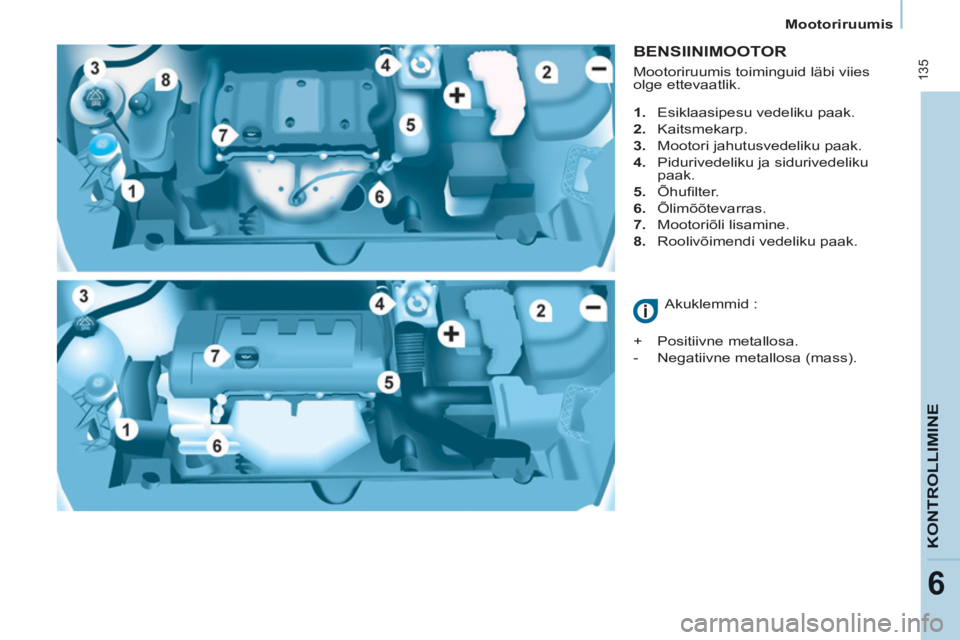

BENSIINIMOOTOR




1.
Esiklaasipesu vedeliku paak.

2.
Kaitsmekarp.

3.
Mootori jahutusvedeliku paak.

4.
Pidurivedeliku ja sidurivedeliku
paak.

5.
Õhufi lter.

6.
Õlimõõtevarras.

7.
Mootoriõli lisamine.

8.
Roolivõimendi vedeliku paak.


Akuklemmid :
+ Positiivne metallosa.
- Negatiivne metallosa (mass). Mootoriruumis toiminguid läbi viies
olge ettevaatlik.

136


Mootoriruumis



DIISELMOOTOR


4.
Piduri- ja sidurivedeliku paak.

5.
Õhufi lter.

6.
Mootoriõli lisamine.
7.
Õlimõõtevarras.

8.
Roolivõimendi vedeliku paak.

9.
Eeltäitepump.



1.
Klaasi- ja tuledepesu vedeliku
paak.

2.
Kaitsmekarp.

3.
Jahutusvedeliku paak.

Akuklemmid :
+ Positiivne metallosa.
- Negatiivne metallosa (mass). Mootoriruumis toiminguid läbi viies olge ettevaatlik.

137
KONTROLLIMINE
6
Vedelike tasemed
TASEMED

Õlivahetus

Õlivahetust tuleb läbi viia vastavalt
ette nähtud graafi kule ja õli viskoossus
peab vastama tootja hoolduskavas
olevatele nõudmistele. Täpsemat infot
saate CITROËN esindusest.
Enne õli lisamist võtke mõõtevarras
välja.
Pärast õli lisamist kontrollige taset (ei
tohi ületada maksimumnäitu).
Enne mootoriruumi kaane sulgemist
keerake õlivanni kork kinni.

Pidurivedeliku tase

Mahuti tühjendamist ning vedeliku
vahetamist tuleb läbi viia regulaarselt,
vastavalt sõiduki tootja poolt
ettenähtud hooldusgraafi kule.
Kasutada tuleb DOT4 normidele
vastavaid sõiduki tootja poolt
soovitatud vedelikke.
Vedeliku tase peab jääma paagil
olevate märkide MINI ja MAXI vahele.
Kui vedelikku tuleb tihti lisada, laske
süsteem kohe CITROËN esinduses või
kvalifi tseeritud töökojas üle kontrollida.


Märgutuled

Kui peate mootori katet
eemaldama või paigaldama,
tehke seda ettevaatlikult, et mitte
lõhkuda kinnitusklambreid.

Õlitaseme kontrollimine

Kontrollimisi tuleb läbi viia iga 5000 km
järel ning vajadusel lisada õli ka kahe
õlivahetuse vahel.
Õlitaset tuleb kontrollida külma mootori
korral sõiduki paiknedes horisontaalsel
pinnal mõõtevarda abil.

Õlivarras
Õlivardal on
2 tasemenäitu :
A = maksimaalne.
Kui ületate maksimaalse
näidu, pöörduge
CITROËN esindusse või
kvalifi tseeritud töökotta.
B = minimaalne.
Tase ei tohi kunagi olla
sellest märgist madalam.
Heitgaaside
puhastusseadmete ja
mootori töökindluse
säilitamiseks on lisaainete
segamine mootoriõlisse
rangelt keelatud.

Õige viskoossusega õli valimine
Valitud õli peab alati vastama sõiduki
tootja nõuetele.
Need toimingud kuuluvad teie
sõiduki tavapärase hoolduse
alla. Täpsemat informatsiooni
saate CITROËN esindusest või
autodokumentide taskus olevast
hooldusraamatust.
Kontrollimisest märgutulede abil
lugege täpsemalt teemast 2, osast
"Juhikoht".

138


Vedelike tasemed



Jahutusvedeliku tase

Tingimata tuleb kasutada sõiduki tootja
poolt soovitatud vedelikku.
Vastupidisel juhul võite mootorit tõsiselt
kahjustada.
Kuuma mootori korral reguleerib
jahutusvedeliku ringlust mootori
jahutusventilaator. See töötab ka siis,
kui süüde on välja lülitatud. Selle tõttu
on jahutusvedeliku ringlussüsteemis
suur rõhk ning pärast mootori
seiskamist tuleb oodata vähemalt tund
aega enne, kui paisumispaagi kork
eemaldada.
Põletushaavade vältimiseks keerake
enne paisumispaagi korgi täielikku
avamist see 1/4 pööret lahti, et rõhk
välja lasta. Kui rõhk on langenud,
võtke kork ära ja kallake jahutusvedelik
sisse.
Kui vedelikku on vaja lisada tihti, siis
võib olla tegemist rikkega - laske
süsteem võimalikult kiiresti CITROËN
esinduses üle kontrollida.

Roolivõimendi vedeliku tase

Sõiduk on pargitud tasasele pinnale ja
mootor on külm. Keerake mõõdiku kork
lahti ja kontrollige, kas vedeliku tase
jääb MINI ja MAXI vahele. Filtri puhastamiseks on soovitav
sõita esimesel võimalusel ja kui
liiklustingimused lubavad kiirusel
60 km/h või rohkem vähemalt viis
minutit (kuni teate kadumiseni ja
hoolduse märgutule kustumiseni).
Tahmafi ltri puhastumise ajal võib
kostuda armatuurlaua alt müra.
Kui teade jääb ekraanile ja hoolduse
märgutuli ei kustu, pöörduge CITROËN
esindusse või kvalifi tseeritud töökotta.

Lisatava vedeliku hulk
Vedeliku tase peab jääma
paiskumispaagil olevate märkide MINI
ja MAXI vahele. Kui lisatava vedeliku
hulk on üle 1 liitri, laske vedelikuringlus
CITROËN esinduses või kvalifi tseeritud
töökojas üle kontrollida.



Klaasi- ja tuledepesu vedeliku
tase
Parima pesemiskvaliteedi
saavutamiseks ja suurema
sõiduturvalisuse nimel soovitame
kasutada CITROËN pesuvedelikke.
Optimaalseks puhastamiseks ja
jäätumise vältimiseks ärge valage
aknapesuvedeliku paaki vett.
Klaasipesuvedeliku paagi maht :
umbes 3 liitrit.
Kui sõidukis on tuledepesur, siis on
pesuvedeliku paagi maht 6 liitrit.


Diisli lisaaine
tase (tahmafiltriga
diiselmootor)

Lisamine
Lisaaine lisamiseks pöörduge
viivitamatult CITROËN esindusse või
kvalifi tseeritud töökotta.



Kasutatud õli

Vältige kasutatud õli pikaaegset
kokkupuudet nahaga.
Pidurivedelik on tervisele kahjulik ja
korrosiivne.
Ärge valage kasutatud õli,
pidurivedelikku ja jahutusvedelikku
kanalisatsiooni ega maapinnale, vaid
CITROËN esinduses asuvatesse
spetsiaalsetesse mahutitesse. Kui lisaaine tase on liiga madal, süttib
hoolduse märgutuli, kostub helisignaal
ja ekraanile ilmub teade.
Kui see juhtub mootori töötamise
ajal, siis hakkab tahmafi lter mustaks
saama (olete sõitnud pikka aega
linnatingimustes : madal kiirus, pikad
ummikud...).
