display CITROEN BERLINGO MULTISPACE 2013 Libretti Di Uso E manutenzione (in Italian)

39
ALL'AVVIAMENTO
22


Posto di guida

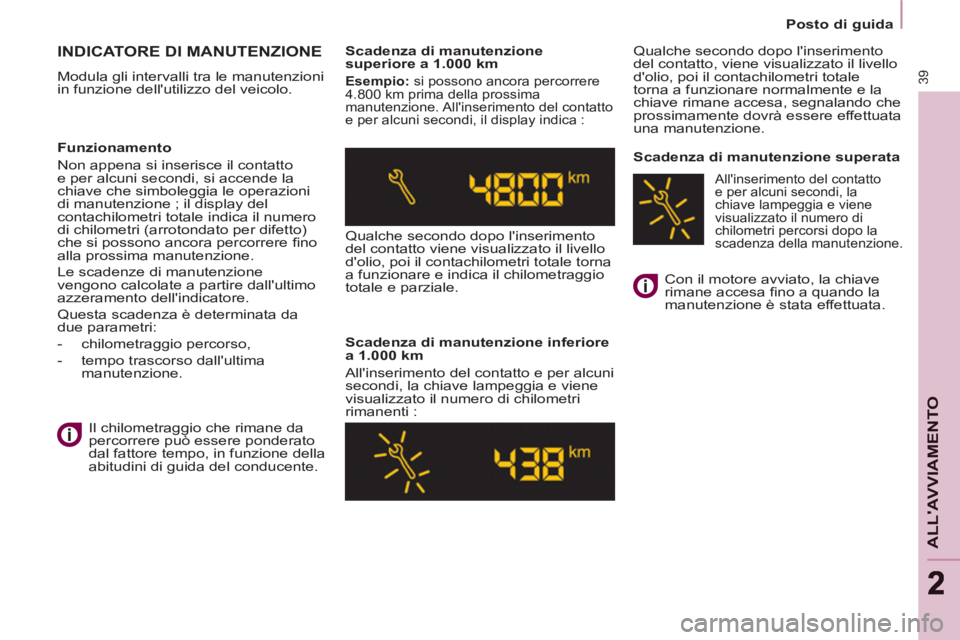

INDICATORE DI MANUTENZIONE

Modula gli intervalli tra le manutenzioni
in funzione dell'utilizzo del veicolo.
Scadenza di manutenzione
superiore a 1.000 km
Esempio:
si possono ancora percorrere
4.800 km prima della prossima
manutenzione. All'inserimento del contatto
e per alcuni secondi, il display indica :
Qualche secondo dopo l'inserimento
del contatto viene visualizzato il livello
d'olio, poi il contachilometri totale torna
a funzionare e indica il chilometraggio
totale e parziale.

Scadenza di manutenzione inferiore
a 1.000 km
All'inserimento del contatto e per alcuni
secondi, la chiave lampeggia e viene
visualizzato il numero di chilometri
rimanenti : Qualche secondo dopo l'inserimento
del contatto, viene visualizzato il livello
d'olio, poi il contachilometri totale
torna a funzionare normalmente e la
chiave rimane accesa, segnalando che
prossimamente dovrà essere effettuata
una manutenzione.

Scadenza di manutenzione superata
Funzionamento
Non appena si inserisce il contatto
e per alcuni secondi, si accende la
chiave che simboleggia le operazioni
di manutenzione ; il display del
contachilometri totale indica il numero
di chilometri (arrotondato per difetto)
che si possono ancora percorrere fi no
alla prossima manutenzione.
Le scadenze di manutenzione
vengono calcolate a partire dall'ultimo
azzeramento dell'indicatore.
Questa scadenza è determinata da
due parametri:


- chilometraggio percorso,

- tempo trascorso dall'ultima
manutenzione.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione della
abitudini di guida del conducente. Con il motore avviato, la chiave
rimane accesa fi no a quando la
manutenzione è stata effettuata.


All'inserimento del contatto
e per alcuni secondi, la
chiave lampeggia e viene
visualizzato il numero di
chilometri percorsi dopo la
scadenza della manutenzione.

40


Posto di guida



Pulsante di azzeramento del
contachilometri parziale
Dopo questa operazione, se
si vuole scollegare la batteria,
chiudere il veicolo ed attendere
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.

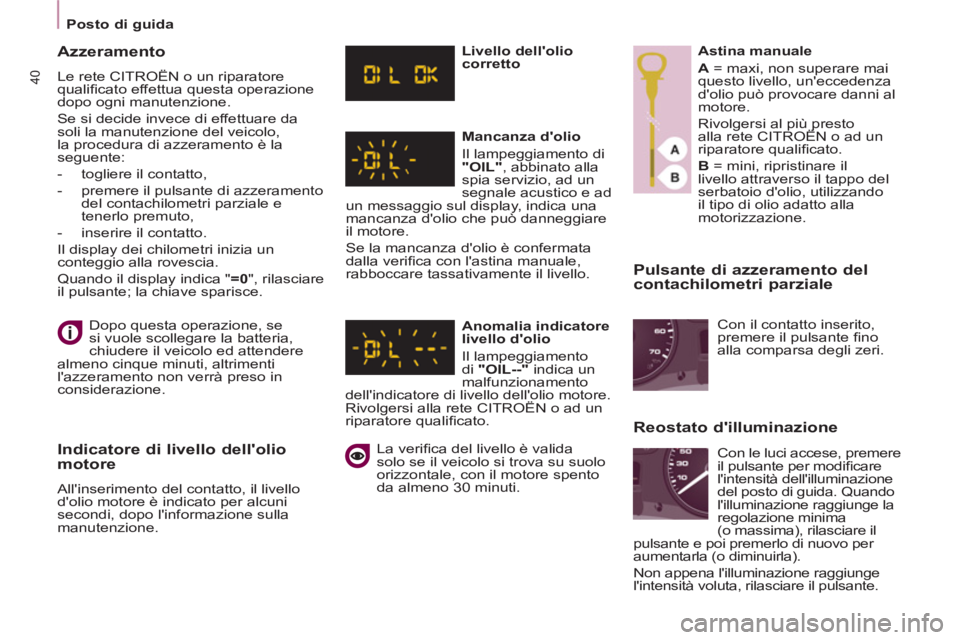

Azzeramento

Le rete CITROËN o un riparatore
qualifi cato effettua questa operazione
dopo ogni manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo,
la procedura di azzeramento è la
seguente:


- togliere il contatto,

- premere il pulsante di azzeramento
del contachilometri parziale e
tenerlo premuto,

- inserire il contatto.
Il display dei chilometri inizia un
conteggio alla rovescia.
Quando il display indica " =0
", rilasciare
il pulsante; la chiave sparisce.

Indicatore di livello dell'olio
motore
All'inserimento del contatto, il livello
d'olio motore è indicato per alcuni
secondi, dopo l'informazione sulla
manutenzione.
Livello dell'olio
corretto

Mancanza d'olio
Il lampeggiamento di
"OIL"
, abbinato alla
spia servizio, ad un
segnale acustico e ad
un messaggio sul display, indica una
mancanza d'olio che può danneggiare
il motore.
Se la mancanza d'olio è confermata
dalla verifi ca con l'astina manuale,
rabboccare tassativamente il livello.

Anomalia indicatore
livello d'olio
Il lampeggiamento
di "OIL--"
indica un
malfunzionamento
dell'indicatore di livello dell'olio motore.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.
La verifi ca del livello è valida
solo se il veicolo si trova su suolo
orizzontale, con il motore spento
da almeno 30 minuti.
Astina manuale

A
= maxi, non superare mai
questo livello, un'eccedenza
d'olio può provocare danni al
motore.
Rivolgersi al più presto
alla rete CITROËN o ad un
riparatore qualifi cato.

B
= mini, ripristinare il
livello attraverso il tappo del
serbatoio d'olio, utilizzando
il tipo di olio adatto alla
motorizzazione.



Reostato d'illuminazione

Con il contatto inserito,
premere il pulsante fi no
alla comparsa degli zeri.
Con le luci accese, premere
il pulsante per modifi care
l'intensità dell'illuminazione
del posto di guida. Quando
l'illuminazione raggiunge la
regolazione minima
(o massima), rilasciare il
pulsante e poi premerlo di nuovo per
aumentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.

46

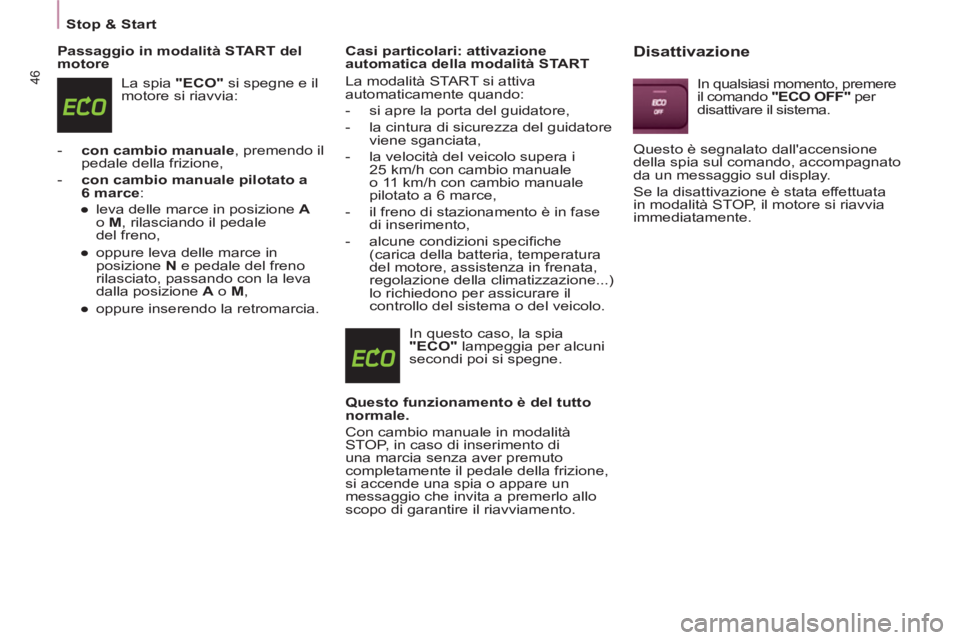

Stop & Start

Passaggio in modalità START del
motore
La spia "ECO"
si spegne e il
motore si riavvia:


- con cambio manuale
, premendo il
pedale della frizione,

- con cambio manuale pilotato a
6 marce
:


●
leva delle marce in posizione A

o M
, rilasciando il pedale
del freno,

●
oppure leva delle marce in
posizione N
e pedale del freno
rilasciato, passando con la leva
dalla posizione A
o M
,

●
oppure inserendo la retromarcia.


Casi particolari: attivazione
automatica della modalità START
La modalità START si attiva
automaticamente quando:


- si apre la porta del guidatore,

- la cintura di sicurezza del guidatore
viene sganciata,

- la velocità del veicolo supera i
25 km/h con cambio manuale
o 11 km/h con cambio manuale
pilotato a 6 marce,

- il freno di stazionamento è in fase
di inserimento,

- alcune condizioni specifi che
(carica della batteria, temperatura
del motore, assistenza in frenata,
regolazione della climatizzazione...)
lo richiedono per assicurare il
controllo del sistema o del veicolo.
In questo caso, la spia
"ECO"
lampeggia per alcuni
secondi poi si spegne.

Questo funzionamento è del tutto
normale.

Con cambio manuale in modalità
STOP, in caso di inserimento di
una marcia senza aver premuto
completamente il pedale della frizione,
si accende una spia o appare un
messaggio che invita a premerlo allo
scopo di garantire il riavviamento.



Disattivazione

In qualsiasi momento, premere
il comando "ECO OFF"
per
disattivare il sistema.
Questo è segnalato dall'accensione
della spia sul comando, accompagnato
da un messaggio sul display.
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente.

49
ALL'AVVIAMENTO
22


Avviamento e arresto

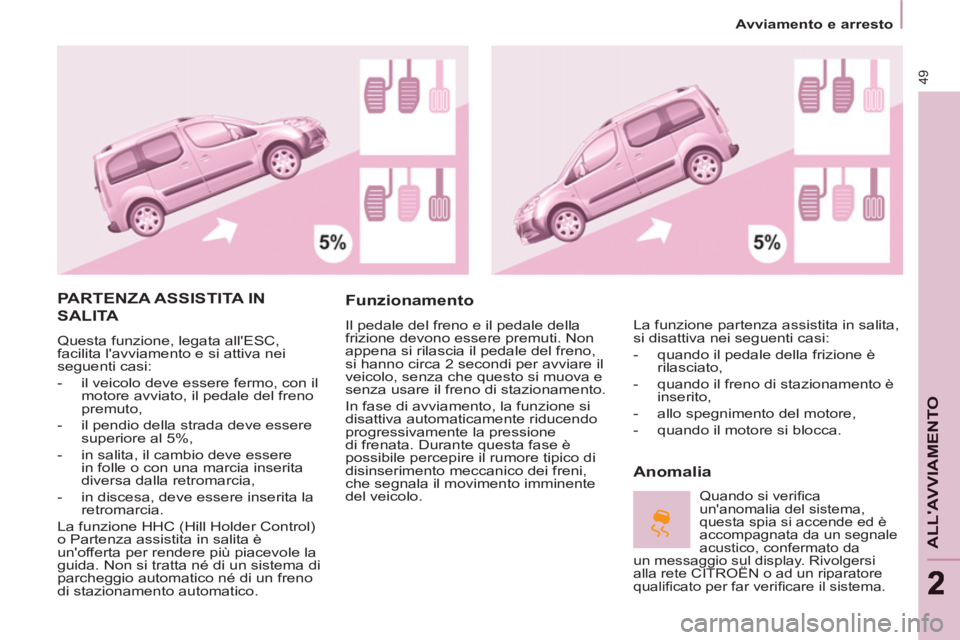

PARTENZA ASSISTITA IN
SALITA

Questa funzione, legata all'ESC,
facilita l'avviamento e si attiva nei
seguenti casi:


- il veicolo deve essere fermo, con il
motore avviato, il pedale del freno
premuto,

- il pendio della strada deve essere
superiore al 5%,

- in salita, il cambio deve essere
in folle o con una marcia inserita
diversa dalla retromarcia,

- in discesa, deve essere inserita la
retromarcia.
La funzione HHC (Hill Holder Control)
o Partenza assistita in salita è
un'offerta per rendere più piacevole la
guida. Non si tratta né di un sistema di
parcheggio automatico né di un freno
di stazionamento automatico.

Funzionamento

Il pedale del freno e il pedale della
frizione devono essere premuti. Non
appena si rilascia il pedale del freno,
si hanno circa 2 secondi per avviare il
veicolo, senza che questo si muova e
senza usare il freno di stazionamento.
In fase di avviamento, la funzione si
disattiva automaticamente riducendo
progressivamente la pressione
di frenata. Durante questa fase è
possibile percepire il rumore tipico di
disinserimento meccanico dei freni,
che segnala il movimento imminente
del veicolo.

Anomalia

La funzione partenza assistita in salita,
si disattiva nei seguenti casi:


- quando il pedale della frizione è
rilasciato,

- quando il freno di stazionamento è
inserito,

- allo spegnimento del motore,

- quando il motore si blocca.


Quando si verifi ca
un'anomalia del sistema,
questa spia si accende ed è
accompagnata da un segnale
acustico, confermato da
un messaggio sul display. Rivolgersi
alla rete CITROËN o ad un riparatore
qualifi cato per far verifi care il sistema.

51


Comandi al volante

ERGONOMIA
e C
A
ONFOR
T
3
FARI DIURNI A LED

Fanalini fendinebbia posteriori
(ambra, seconda rotazione
della ghiera in avanti). Fari fendinebbia anteriori
(verde, prima rotazione della
ghiera in avanti).
Fari fendinebbia anteriori e fanalini
fendinebbia posteriori
La selezione si effettua ruotando la
ghiera ad impulsi B
, in avanti per
accendere, all'indietro per spegnere.
Lo stato è visualizzato dalla spia sul
quadro strumenti.
Funzionano con le luci di posizione
e gli anabbaglianti accesi. Ricordarsi di spegnerli non
appena non sono più necessarii.
L'accensione automatica dei fari
spegne i fendinebbia posteriori, ma i
fendinebbia anteriori rimangono accesi.

Per spegnere i fanalini fendinebbia
posteriori e i fari fendinebbia anteriori,
ruotare la ghiera due volte di seguito
all'indietro.
Sia di giorno che di notte, con la
pioggia o con il sole, i fendinebbia
posteriori accesi abbagliano e sono
quindi vietati.

Accensione automatica dei fari

In caso di nebbia o di neve, il
sensore di luminosità può rilevare
una luce suffi ciente. In questo
caso, i fari non si accenderanno
automaticamente.
Se necessario, accendere
manualmente gli anabbaglianti.
Non ricoprire il sensore di luminosità
che si trova sul parabrezza,
dietro al retrovisore. Serve per
l'accensione automatica dei fari e
per il funzionamento del tergicristallo
automatico.

Attivazione
Portare la ghiera sulla posizione AUTO
.
L'attivazione della funzione è
accompagnata da un messaggio sul
display.

Disattivazione
Ruotare la ghiera in avanti o indietro.
La disattivazione è accompagnata da
un messaggio sul display.
La funzione viene temporaneamente
disattivata quando si utilizza il
comando manuale dei fari.
Le luci di posizione
e gli anabbaglianti
si accendono
automaticamente
in caso di scarsa
luminosità o di funzionamento dei
tergicristalli. Si spengono non appena
la luminosità torna ad essere suffi ciente
o se i tergicristalli vengono disattivati.
Questa funzione non è compatibile con
i fari diurni.

All'avviamento del veicolo, di giorno,
i fari diurni d'ambiente si accendono
automaticamente.
All'accensione manuale o automatica
delle luci di posizione, dei fari
anabbaglianti o abbaglianti, i fari diurni
si spengono.


Programmazione

Per i Paesi in cui la regolamentazione
non impone l'accensione dei fari
diurni, è possibile attivare la funzione
passando dal menu di confi gurazione. Se l'utilizzatore non interviene entro
30 minuti, si attiva la modalità
Economia per evitare che la batteria
si scarichi (vedere la sezione 7, parte
"Batteria"). Le funzioni vengono messe
in stato di veglia e la spia della batteria
lampeggia.
La modalità Economia non riguarda le
luci di posizione.

52


Comandi al volante


In caso di
malfunzionamento del
sensore di luminosità
, i fari
si accendono, accompagnati
dalla spia service, da un
segnale acustico e da un messaggio
sul display.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.



Accensione temporizzata dei
fari (funzione Follow me home)
Tenere temporaneamente accesi gli
anabbaglianti dopo aver disinserito il
contatto, agevola l'allontanamento dal
veicolo in caso di scarsa luminosità.
FASCIO DEI PROIETTORI

A seconda del carico della vettura, è
necessario adattare l'orientamento
del fascio.

0 -
A vuoto.

1 -
Con carico parziale.

2 -
Con carico medio.

3 -
Con carico massimo autorizzato.
Funzionamento manuale


- Con il contatto disinserito, tirare la
leva di "lampeggio dei fari" entro
un minuto dal disinserimento del
contatto.
I fari si spengono automaticamente
entro una temporizzazione prestabilita.

Funzionamento automatico
Consultare il capitolo 9, sezione
"Struttura display".

Regolazione iniziale sulla posizione 0.
Attivare la funzione nel menu
"Confi gurazione veicolo".

Programmazione
L'attivazione o la disattivazione della
funzione si effettua mediante il menu di
confi gurazione del veicolo.
Questa funzione è attivata per default.

Disattivazione
Questa funzione non è attiva:


- al di sotto di un determinato angolo
di rotazione del volante,

- ad una velocità superiore a 40 km/h,

- quando è inserita la retromarcia.

Attivazione
Questa funzione si attiva:


- attivando l'indicatore di direzione
corrispondente,
oppure

- a partire da un determinato angolo
di rotazione del volante.

Con i fari anabbaglianti o abbaglianti
accesi, questa funzione permette al
fascio di luce del faro fendinebbia
anteriore d'illuminare l'interno della
curva, quando la velocità del veicolo
è inferiore a 40 km/h (guida in città,
strada a curve, incroci, manovre di
parcheggio...).








Illuminazione statica in curva



Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è diverso
rispetto a quello del Paese in cui
è commercializzato il veicolo, è
necessario adattare la regolazione dei
fari abbaglianti per non abbagliare i
guidatori che sopraggiungono in senso
contrario.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.

53


Comandi al volante

ERGONOMIA
e C
A
ONFOR
T
3


2
Funzionamento rapido
(forti precipitazioni).

1
Funzionamento normale
(pioggia moderata).

I
Funzionamento intermittente.

0
Arresto.

È

Movimento singolo (spingere verso
il basso).
Sulla posizione Intermittente,
la cadenza di funzionamento è
proporzionale alla velocità del veicolo.
COMANDO DEL TERGICRISTALLO

Tergicristallo anteriore manuale

È necessario riattivare il comando
dopo ogni interruzione del contatto
superiore a un minuto, con il comando
del tergicristallo in posizione 2, 1 o I:


- portare il comando su una
posizione qualsiasi,

- quindi ricollocarlo nella posizione
desiderata.
Non ricoprire il sensore di
pioggia, che si trova al centro
del parabrezza, dietro il
retrovisore.
Attivazione
Premere il comando verso il basso.
L'attivazione della funzione è
accompagnata da un messaggio sul
display.

Disattivazione/Neutralizzazione
Porre il comando del tergicristallo in
posizione I
, 1
o 2
. La disattivazione
della funzione è accompagnata da un
messaggio sul display.
In caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà
in modo intermittente.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato per far verifi care
il sistema. Nella posizione AUTO
il tergicristallo
funziona automaticamente e adatta
la sua velocità in funzione delle
precipitazioni.
Usciti dal modo AUTO
, per le altre
posizioni riferirsi al Tergicristallo
anteriore manuale.
È necessario riattivare il funzionamento
automatico ogni volta che si
disinserisce il contatto per più di un
minuto, dando un impulso verso il
basso sul comando.
In caso di lavaggio automatico
del veicolo, disinserire il contatto
per evitare l'attivazione del
tergicristallo automatico.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il funzionamento
automatico.



Tergicristallo automatico

59


Comandi al volante

e C
A
ONFOR
T
3

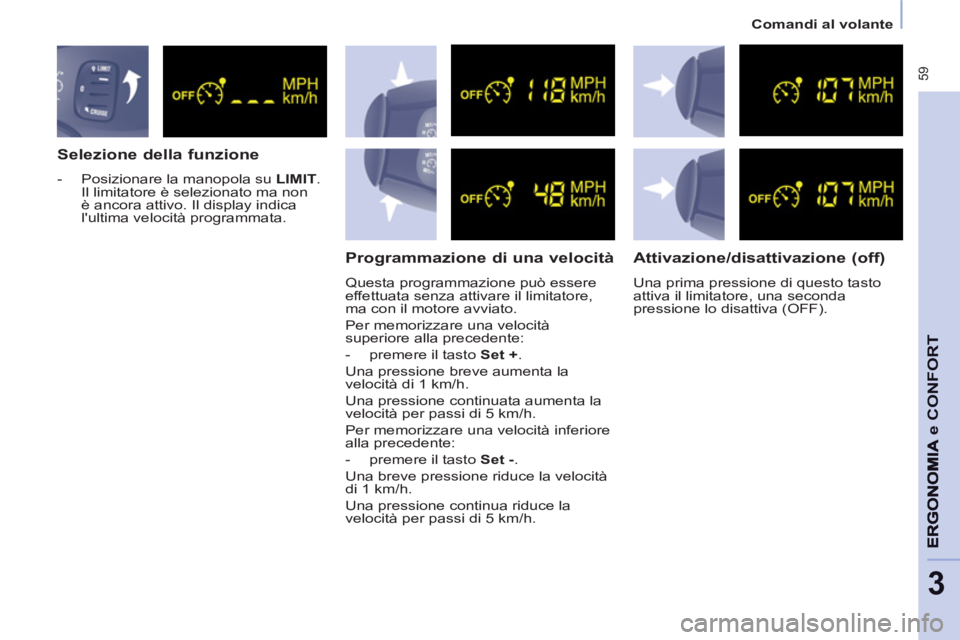

Selezione della funzione



- Posizionare la manopola su LIMIT
.
Il limitatore è selezionato ma non
è ancora attivo. Il display indica
l'ultima velocità programmata.



Programmazione di una velocità

Questa programmazione può essere
effettuata senza attivare il limitatore,
ma con il motore avviato.
Per memorizzare una velocità
superiore alla precedente:


- premere il tasto Set +
.
Una pressione breve aumenta la
velocità di 1 km/h.
Una pressione continuata aumenta la
velocità per passi di 5 km/h.
Per memorizzare una velocità inferiore
alla precedente:


- premere il tasto Set -
.
Una breve pressione riduce la velocità
di 1 km/h.
Una pressione continua riduce la
velocità per passi di 5 km/h.


Attivazione/disattivazione (off)

Una prima pressione di questo tasto
attiva il limitatore, una seconda
pressione lo disattiva (OFF).

63
ERGONOMIA
e C
A
ONFOR
T
3
Aerazione

Per un uso corretto

Per raffreddare o riscaldare al
massimo l'abitacolo, è possibile
superare il valore 15 o 27 girando il
comando fi no a visualizzare LO o HI.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda (o più calda) rispetto al valore
di comfort, è inutile modifi care il
valore visualizzato per raggiungere
velocemente il confort desiderato. Il
sistema utilizzerà le sue prestazioni
massime per raggiungere il valore di
confort impostato.

ARIA CONDIZIONATA AUTOMATICA A REGOLAZIONE SEPARATA


Funzionamento automatico


Programma confort AUTO
È il modo normale di utilizzo del
sistema dell'aria condizionata.
Valore di confort lato conducente
o passeggero
Il valore indicato sul display
corrisponde ad un livello di confort
e non ad una temperatura in gradi
Celsius o Fahrenheit.
Ruotare questo comando
verso sinistra o destra per
diminuire o aumentare il
valore. Per ottenere un
confort ottimale, regolare la
temperatura intorno a 21°. Tuttavia,
a seconda dei bisogni, la regolazione
abituale va da 18 a 24°.
Non ricoprire il sensore di
soleggiamento che si trova sul
cruscotto.

Premere questo tasto, appare
il simbolo AUTO.
A seconda del valore di
confort selezionato, il sistema
gestisce la distribuzione,
la quantità e l'entrata d'aria per
garantire il confort ed un ricircolo d'aria
suffi ciente all'interno dell'abitacolo. Non
è necessario intervenire. Quando il motore è freddo, per evitare
un'eccessiva diffusione d'aria fredda,
il diffusore raggiunge il suo livello
ottimale solo progressivamente.
Per un maggior livello di confort,
tra due avviamenti del veicolo, le
regolazioni vengono conservate.
La funzione automatica non verrà più
mantenuta se si modifi ca una regolazione
manualmente (la scritta AUTO sparisce).
CONDUCENTE E PASSEGGERO

64

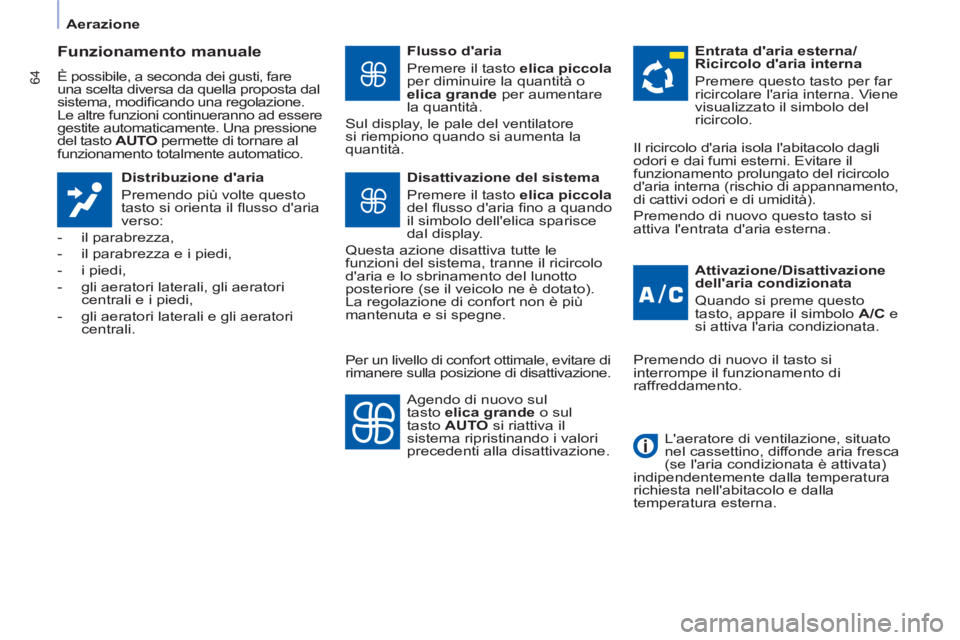

Aerazione



Funzionamento manuale

È possibile, a seconda dei gusti, fare
una scelta diversa da quella proposta dal
sistema, modifi cando una regolazione.
Le altre funzioni continueranno ad essere
gestite automaticamente. Una pressione
del tasto AUTO
permette di tornare al
funzionamento totalmente automatico.

Distribuzione d'aria
Premendo più volte questo
tasto si orienta il fl usso d'aria
verso:


- il parabrezza,

- il parabrezza e i piedi,

- i piedi,

- gli aeratori laterali, gli aeratori
centrali e i piedi,

- gli aeratori laterali e gli aeratori
centrali.

Flusso d'aria
Premere il tasto elica piccola

per diminuire la quantità o
elica
grande
per aumentare
la quantità.
Sul display, le pale del ventilatore
si riempiono quando si aumenta la
quantità.

Attivazione/Disattivazione
dell'aria condizionata
Quando si preme questo
tasto, appare il simbolo A/C
e
si attiva l'aria condizionata.
Disattivazione del sistema
Premere il tasto elica
piccola

del fl usso d'aria fi no a quando
il simbolo dell'elica sparisce
dal display.
Questa azione disattiva tutte le
funzioni del sistema, tranne il ricircolo
d'aria e lo sbrinamento del lunotto
posteriore (se il veicolo ne è dotato).
La regolazione di confort non è più
mantenuta e si spegne.
Entrata d'aria esterna/
Ricircolo d'aria interna
Premere questo tasto per far
ricircolare l'aria interna. Viene
visualizzato il simbolo del
ricircolo.
Agendo di nuovo sul
tasto elica
grande
o sul
tasto AUTO
si riattiva il
sistema ripristinando i valori
precedenti alla disattivazione. Il ricircolo d'aria isola l'abitacolo dagli
odori e dai fumi esterni. Evitare il
funzionamento prolungato del ricircolo
d'aria interna (rischio di appannamento,
di cattivi odori e di umidità).
Premendo di nuovo questo tasto si
attiva l'entrata d'aria esterna.

Premendo di nuovo il tasto si
interrompe il funzionamento di
raffreddamento.

L'aeratore di ventilazione, situato
nel cassettino, diffonde aria fresca
(se l'aria condizionata è attivata)
indipendentemente dalla temperatura
richiesta nell'abitacolo e dalla
temperatura esterna.
Per un livello di confort ottimale, evitare di
rimanere sulla posizione di disattivazione.
