isofix CITROEN BERLINGO MULTISPACE 2013 Libretti Di Uso E manutenzione (in Italian)

11 8 11 8



Bambini a bordo

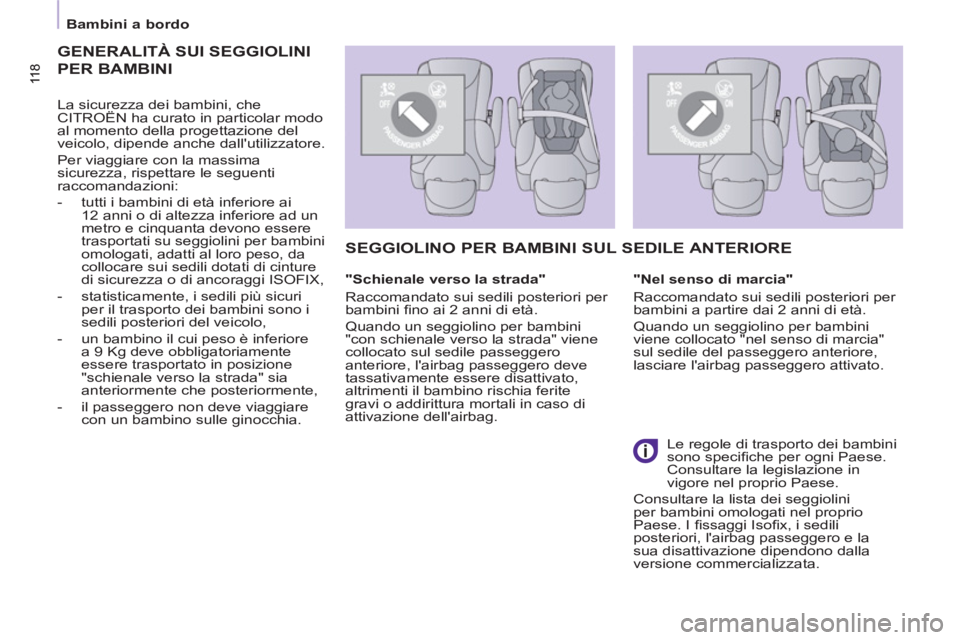

GENERALITÀ SUI SEGGIOLINI
PER BAMBINI


La sicurezza dei bambini, che
CITROËN ha curato in particolar modo
al momento della progettazione del
veicolo, dipende anche dall'utilizzatore.
Per viaggiare con la massima
sicurezza, rispettare le seguenti
raccomandazioni:


- tutti i bambini di età inferiore ai
12 anni o di altezza inferiore ad un
metro e cinquanta devono essere
trasportati su seggiolini per bambini
omologati, adatti al loro peso, da
collocare sui sedili dotati di cinture
di sicurezza o di ancoraggi ISOFIX,

- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono i
sedili posteriori del veicolo,

- un bambino il cui peso è inferiore
a 9 Kg deve obbligatoriamente
essere trasportato in posizione
"schienale verso la strada" sia
anteriormente che posteriormente,

- il passeggero non deve viaggiare
con un bambino sulle ginocchia.



SEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE


"Schienale verso la strada"
Raccomandato sui sedili posteriori per
bambini fi no ai 2 anni di età.
Quando un seggiolino per bambini
"con schienale verso la strada" viene
collocato sul sedile passeggero
anteriore, l'airbag passeggero deve
tassativamente essere disattivato,
altrimenti il bambino rischia ferite
gravi o addirittura mortali in caso di
attivazione dell'airbag.
"Nel senso di marcia"
Raccomandato sui sedili posteriori per
bambini a partire dai 2 anni di età.
Quando un seggiolino per bambini
viene collocato "nel senso di marcia"
sul sedile del passeggero anteriore,
lasciare l'airbag passeggero attivato.


Le regole di trasporto dei bambini
sono specifi che per ogni Paese.
Consultare la legislazione in
vigore nel proprio Paese.
Consultare la lista dei seggiolini
per bambini omologati nel proprio
Paese. I fi ssaggi Isofi x, i sedili
posteriori, l'airbag passeggero e la
sua disattivazione dipendono dalla
versione commercializzata.

122 122



Bambini a bordo

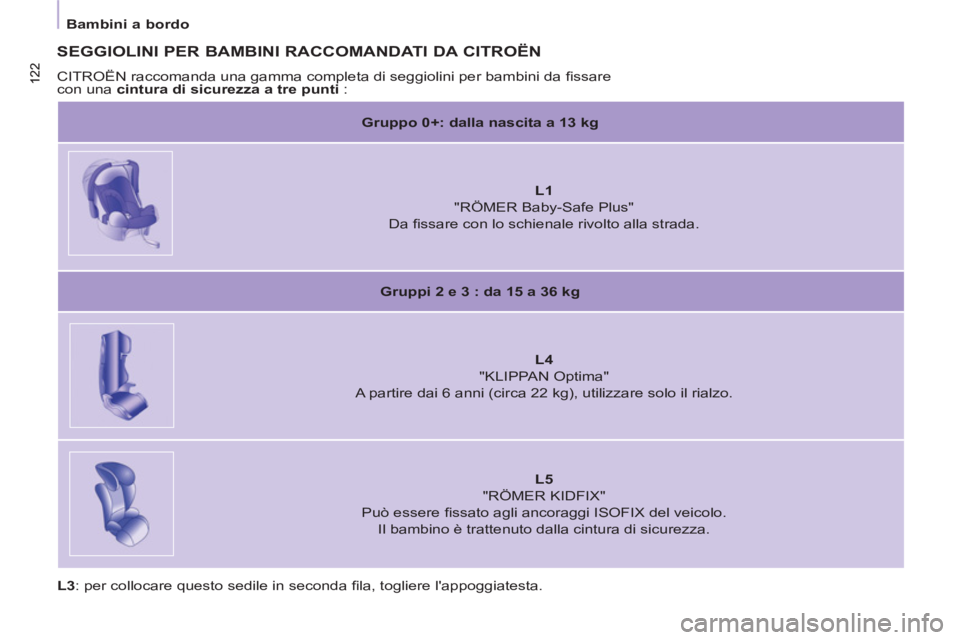

SEGGIOLINI PER BAMBINI RACCOMANDATI DA CITROËN

CITROËN raccomanda una gamma completa di seggiolini per bambini da fi ssare
con una cintura di sicurezza a tre punti
:


Gruppo 0+: dalla nascita a 13 kg







L1


"RÖMER Baby-Safe Plus"
Da fi ssare con lo schienale rivolto alla strada.


Gruppi 2 e 3 : da 15 a 36 kg



L4


"KLIPPAN Optima"
A partire dai 6 anni (circa 22 kg), utilizzare solo il rialzo.

L5


"RÖMER KIDFIX"
Può essere fi ssato agli ancoraggi ISOFIX del veicolo.
Il bambino è trattenuto dalla cintura di sicurezza.


L3
:
per collocare questo sedile in seconda fi la, togliere l'appoggiatesta.

124 124



Bambini a bordo

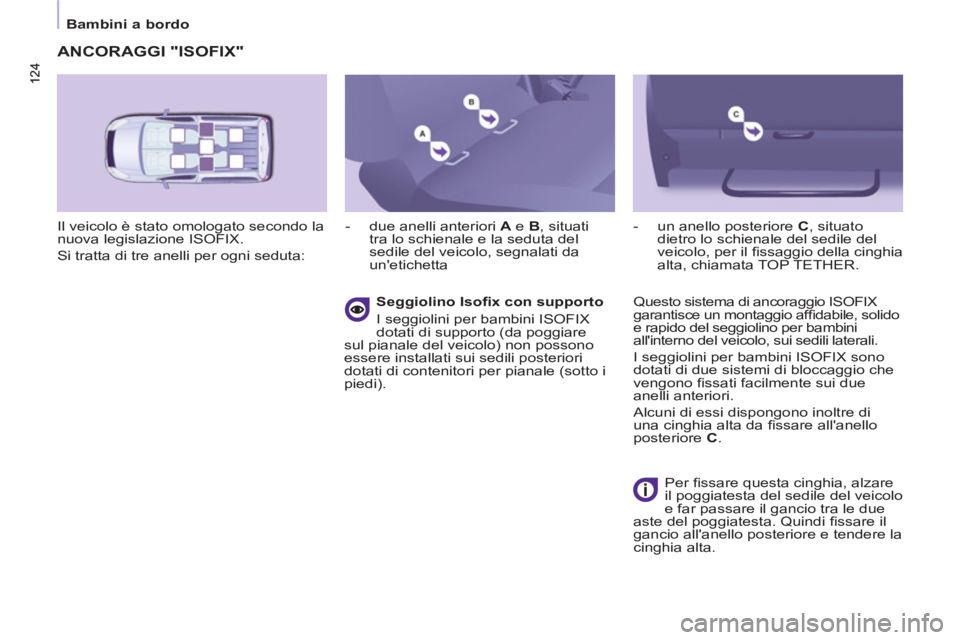

ANCORAGGI "ISOFIX"

Il veicolo è stato omologato secondo la
nuova legislazione ISOFIX.
Si tratta di tre anelli per ogni seduta:

- due anelli anteriori A
e B
, situati
tra lo schienale e la seduta del
sedile del veicolo, segnalati da
un'etichetta
- un anello posteriore C
, situato
dietro lo schienale del sedile del
veicolo, per il fi ssaggio della cinghia
alta, chiamata TOP TETHER.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affi dabile, solido
e rapido del seggiolino per bambini
all'interno del veicolo, sui sedili laterali.
I seggiolini per bambini ISOFIX sono
dotati di due sistemi di bloccaggio che
vengono fi ssati facilmente sui due
anelli anteriori.
Alcuni di essi dispongono inoltre di
una cinghia alta da fi ssare all'anello
posteriore C
.
Per fi ssare questa cinghia, alzare
il poggiatesta del sedile del veicolo
e far passare il gancio tra le due
aste del poggiatesta. Quindi fi ssare il
gancio all'anello posteriore e tendere la
cinghia alta.

Seggiolino Isofi x con supporto
I seggiolini per bambini ISOFIX
dotati di supporto (da poggiare
sul pianale del veicolo) non possono
essere installati sui sedili posteriori
dotati di contenitori per pianale (sotto i
piedi).

125
SICUREZZ
A
4
125


Bambini a bordo

Questo seggiolino per bambini può
anche essere utilizzato sui sedili privi
di ancoraggi ISOFIX.
In questo caso, deve essere
obbligatoriamente bloccato sul sedile
del veicolo con la cintura di sicurezza
a tre punti.

Seguire le istruzioni di montaggio
del seggiolino per bambini
fornite
dal fabbricante del
stesso

.

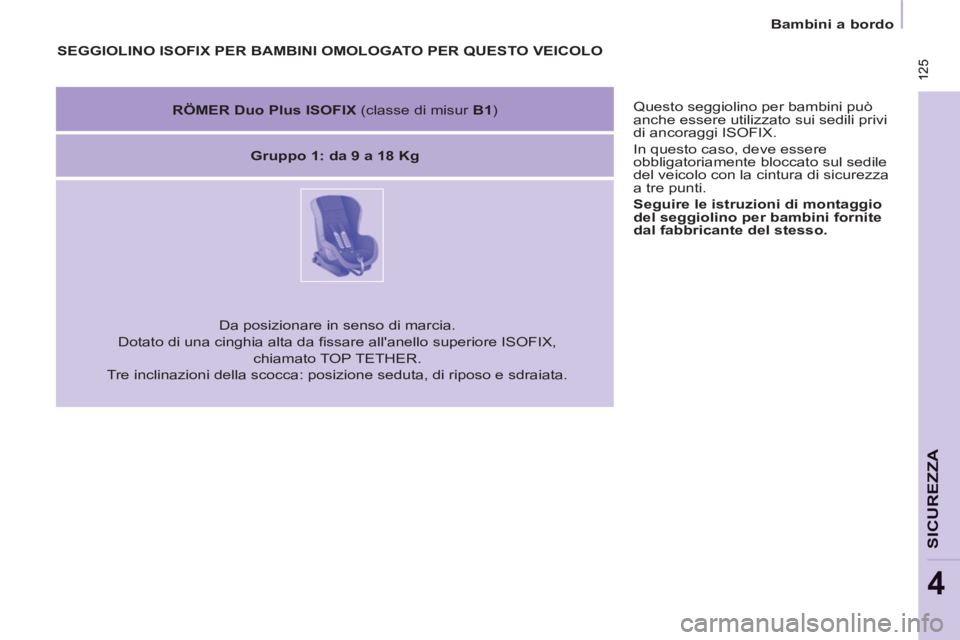

SEGGIOLINO ISOFIX PER BAMBINI OMOLOGATO PER QUESTO VEICOLO


RÖMER Duo Plus ISOFIX
(classe di misur B1
)


Gruppo 1: da 9 a 18 Kg








Da posizionare in senso di marcia.
Dotato di una cinghia alta da fi ssare all'anello superiore ISOFIX,
chiamato TOP TETHER.
Tre inclinazioni della scocca: posizione seduta, di riposo e sdraiata.

126 126



Bambini a bordo

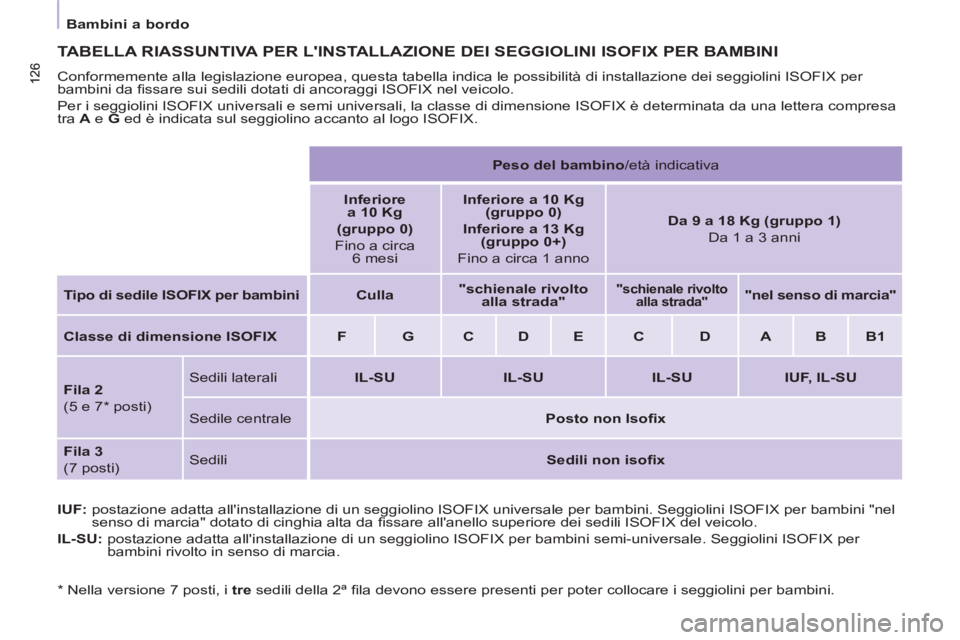

TABELLA RIASSUNTIVA PER L'INSTALLAZIONE DEI SEGGIOLINI ISOFIX PER BAMBINI

Conformemente alla legislazione europea, questa tabella indica le possibilità di installazione dei seggiolini ISOFIX per
bambini da fi ssare sui sedili dotati di ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di dimensione ISOFIX è determinata da una lettera compresa
tra A
e G
ed è indicata sul seggiolino accanto al logo ISOFIX.






Peso del bambino
/età indicativa







Inferiore
a 10 Kg
(gruppo 0)


Fino a circa
6 mesi

Inferiore a 10 Kg
(gruppo 0)
Inferiore a 13 Kg
(gruppo 0+)


Fino a circa 1 anno

Da 9 a 18 Kg (gruppo 1)

Da 1 a 3 anni

Tipo di sedile ISOFIX per bambini


Culla



"schienale rivolto
alla strada"





"

schienale
rivolto
alla strada"



"nel senso di marcia"



Classe di dimensione ISOFIX

F

G

C

D

E

C

D

A

B

B1




Fila 2

(5 e 7* posti)
Sedili laterali

IL-SU


IL-SU

IL-SU


IUF, IL-SU



Sedile centrale

Posto non Isofi x



Fila 3


(7 posti)
Sedili

Sedili non isofi x



IUF:
postazione adatta all'installazione di un seggiolino ISOFIX universale per bambini. Seggiolini ISOFIX per bambini "nel
senso di marcia" dotato di cinghia alta da fi ssare all'anello superiore dei sedili ISOFIX del veicolo.

IL-SU:
postazione adatta all'installazione di un seggiolino ISOFIX per bambini semi-universale. Seggiolini ISOFIX per
bambini rivolto in senso di marcia.

*
Nella versione 7 posti, i tre
sedili della 2ª fi la devono essere presenti per poter collocare i seggiolini per bambini.

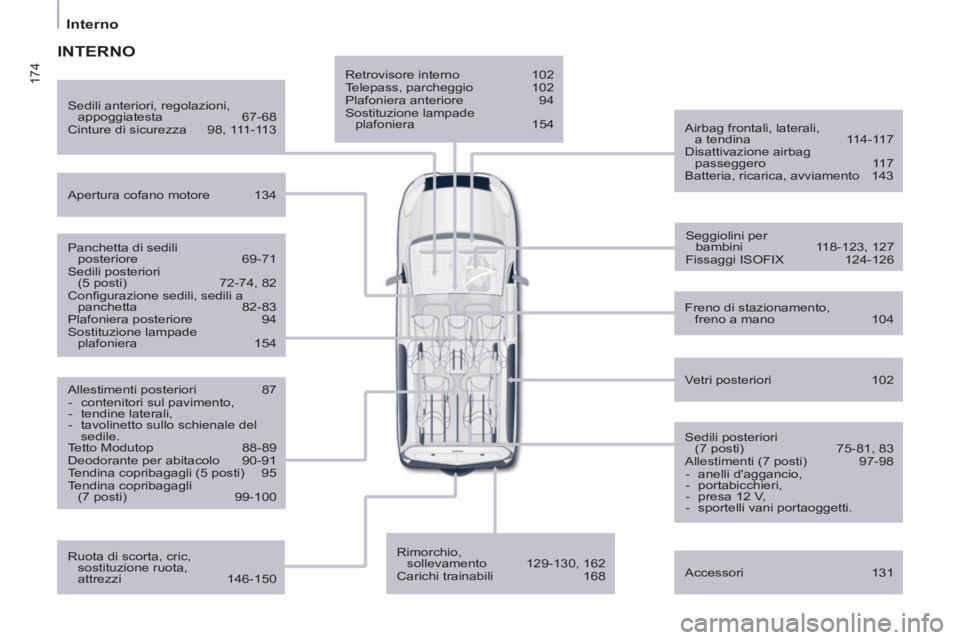

174


Interno



Retrovisore interno 102
Telepass, parcheggio 102
Plafoniera anteriore 94
Sostituzione lampade
plafoniera 154

Airbag frontali, laterali,
a tendina 114-117
Disattivazione airbag
passeggero 117
Batteria, ricarica, avviamento 143

Apertura cofano motore 134

Vetri posteriori 102
Sedili anteriori, regolazioni,
appoggiatesta 67-68
Cinture di sicurezza 98, 111-113

Accessori 131


INTERNO


Panchetta di sedili
posteriore 69-71
Sedili posteriori
(5 posti) 72-74, 82
Confi gurazione sedili, sedili a
panchetta 82-83
Plafoniera posteriore 94
Sostituzione lampade
plafoniera 154

Allestimenti posteriori 87


- contenitori sul pavimento,

- tendine laterali,

- tavolinetto sullo schienale del
sedile.
Tetto Modutop 88-89
Deodorante per abitacolo 90-91
Tendina copribagagli (5 posti) 95
Tendina copribagagli
(7 posti) 99-100
Seggiolini per
bambini 118-123, 127
Fissaggi ISOFIX 124-126

Freno di stazionamento,
freno a mano 104

Sedili posteriori
(7 posti) 75-81, 83
Allestimenti (7 posti) 97-98


- anelli d'aggancio,

- portabicchieri,

- presa 12 V,

- sportelli vani portaoggetti.


Rimorchio,
sollevamento 129-130, 162
Carichi trainabili 168
Ruota di scorta, cric,
sostituzione ruota,
attrezzi 146-150
