129
Enganchar un remolque
ACCESORIO
S
5
Para más información acerca de las
masas, consulte los documentos
administrativos (permiso de
circulación...) o el capítulo 8, apartado
"Masas".

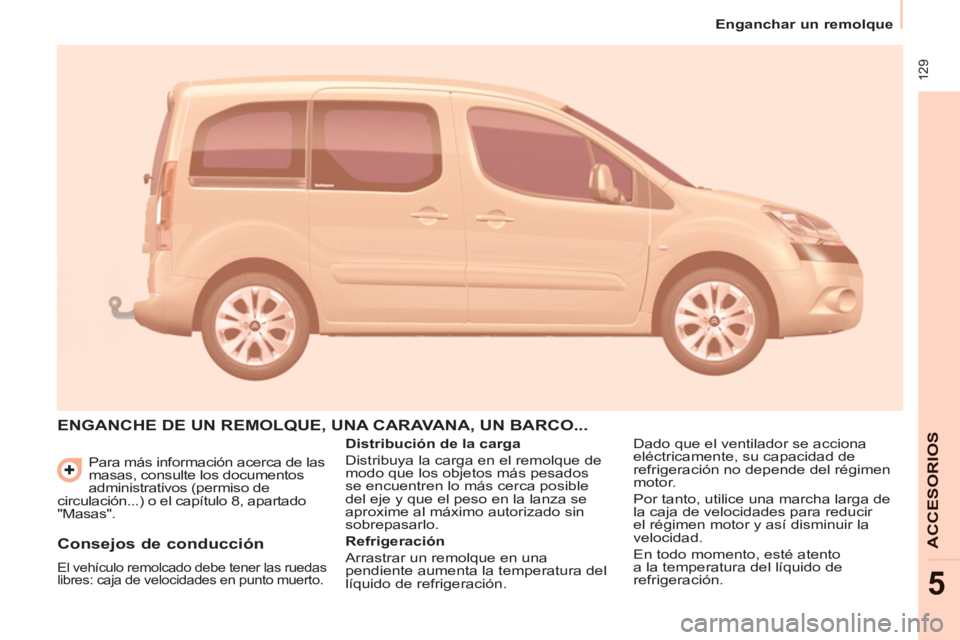

ENGANCHE DE UN REMOLQUE, UNA CARAVANA, UN BARCO...


Distribución de la carga

Distribuya la carga en el remolque de
modo que los objetos más pesados
se encuentren lo más cerca posible
del eje y que el peso en la lanza se
aproxime al máximo autorizado sin
sobrepasarlo.

Refrigeración

Arrastrar un remolque en una
pendiente aumenta la temperatura del
líquido de refrigeración. Dado que el ventilador se acciona
eléctricamente, su capacidad de
refrigeración no depende del régimen
motor.
Por tanto, utilice una marcha larga de
la caja de velocidades para reducir
el régimen motor y así disminuir la
velocidad.
En todo momento, esté atento
a la temperatura del líquido de
refrigeración.


Consejos de conducción

El vehículo remolcado debe tener las ruedas
libres: caja de velocidades en punto muerto.

130
Enganchar un remolque

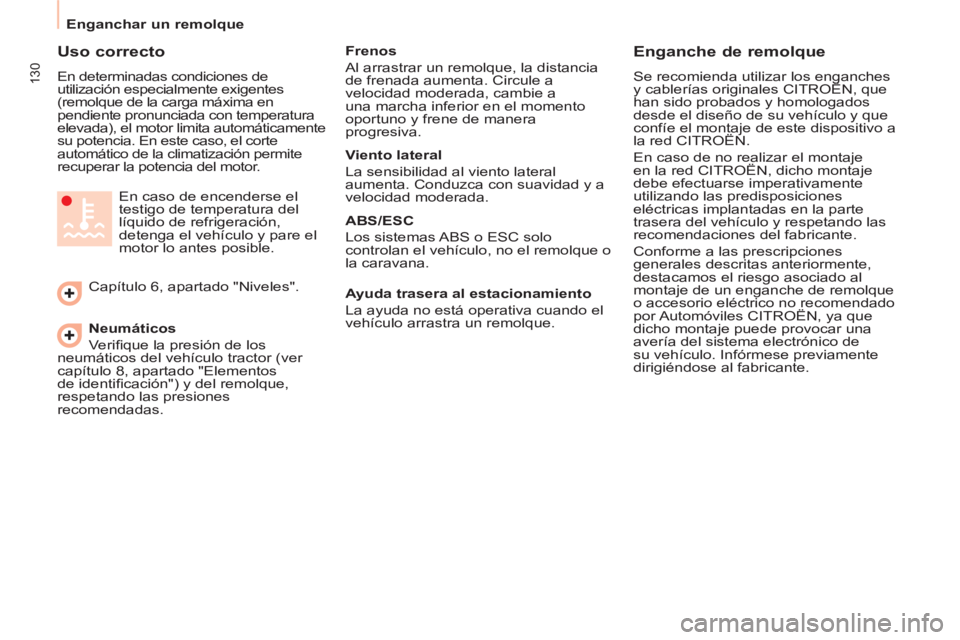

Uso correcto

En determinadas condiciones de
utilización especialmente exigentes
(remolque de la carga máxima en
pendiente pronunciada con temperatura
elevada), el motor limita automáticamente
su potencia. En este caso, el corte
automático de la climatización permite
recuperar la potencia del motor.

Neumáticos

Verifi que la presión de los
neumáticos del vehículo tractor (ver
capítulo 8, apartado "Elementos
de identifi cación") y del remolque,
respetando las presiones
recomendadas. Capítulo 6, apartado "Niveles". En caso de encenderse el
testigo de temperatura del
líquido de refrigeración,
detenga el vehículo y pare el
motor lo antes posible.
Frenos

Al arrastrar un remolque, la distancia
de frenada aumenta. Circule a
velocidad moderada, cambie a
una marcha inferior en el momento
oportuno y frene de manera
progresiva.

Enganche de remolque

Se recomienda utilizar los enganches
y cablerías originales CITROËN, que
han sido probados y homologados
desde el diseño de su vehículo y que
confíe el montaje de este dispositivo a
la red CITROËN.
En caso de no realizar el montaje
en la red CITROËN, dicho montaje
debe efectuarse imperativamente
utilizando las predisposiciones
eléctricas implantadas en la parte
trasera del vehículo y respetando las
recomendaciones del fabricante.
Conforme a las prescripciones
generales descritas anteriormente,
destacamos el riesgo asociado al
montaje de un enganche de remolque
o accesorio eléctrico no recomendado
por Automóviles CITROËN, ya que
dicho montaje puede provocar una
avería del sistema electrónico de
su vehículo. Infórmese previamente
dirigiéndose al fabricante.
Viento lateral

La sensibilidad al viento lateral
aumenta. Conduzca con suavidad y a
velocidad moderada.

ABS/ESC

Los sistemas ABS o ESC solo
controlan el vehículo, no el remolque o
la caravana.

Ayuda trasera al estacionamiento

La ayuda no está operativa cuando el
vehículo arrastra un remolque.

131
ACCESORIO
S
5
Equipamientos

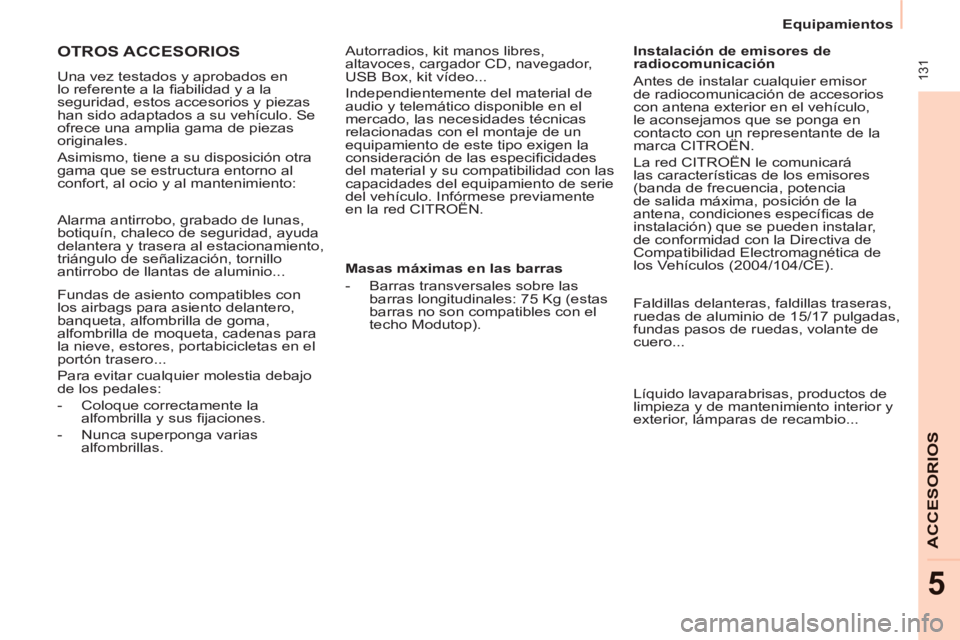

OTROS ACCESORIOS

Una vez testados y aprobados en
lo referente a la fi abilidad y a la
seguridad, estos accesorios y piezas
han sido adaptados a su vehículo. Se
ofrece una amplia gama de piezas
originales.

Asimismo, tiene a su disposición otra
gama que se estructura entorno al
confort, al ocio y al mantenimiento:

Alarma antirrobo, grabado de lunas,
botiquín, chaleco de seguridad, ayuda
delantera y trasera al estacionamiento,
triángulo de señalización, tornillo
antirrobo de llantas de aluminio...

Fundas de asiento compatibles con
los airbags para asiento delantero,
banqueta, alfombrilla de goma,
alfombrilla de moqueta, cadenas para
la nieve, estores, portabicicletas en el
portón trasero...
Para evitar cualquier molestia debajo
de los pedales:


- Coloque correctamente la
alfombrilla y sus fi jaciones.

- Nunca superponga varias
alfombrillas.

Autorradios, kit manos libres,
altavoces, cargador CD, navegador,
USB Box, kit vídeo...
Independientemente del material de
audio y telemático disponible en el
mercado, las necesidades técnicas
relacionadas con el montaje de un
equipamiento de este tipo exigen la
consideración de las especifi cidades
del material y su compatibilidad con las
capacidades del equipamiento de serie
del vehículo. Infórmese previamente
en la red CITROËN.

Masas máximas en las barras


- Barras transversales sobre las
barras longitudinales: 75 Kg (estas
barras no son compatibles con el
techo Modutop).

Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor
de radiocomunicación de accesorios
con antena exterior en el vehículo,
le aconsejamos que se ponga en
contacto con un representante de la
marca CITROËN.
La red CITROËN le comunicará
las características de los emisores
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones específi cas de
instalación) que se pueden instalar,
de conformidad con la Directiva de
Compatibilidad Electromagnética de
los Vehículos (2004/104/CE).

Faldillas delanteras, faldillas traseras,
ruedas de aluminio de 15/17 pulgadas,
fundas pasos de ruedas, volante de
cuero...

Líquido lavaparabrisas, productos de
limpieza y de mantenimiento interior y
exterior, lámparas de recambio...

132


Equipamientos

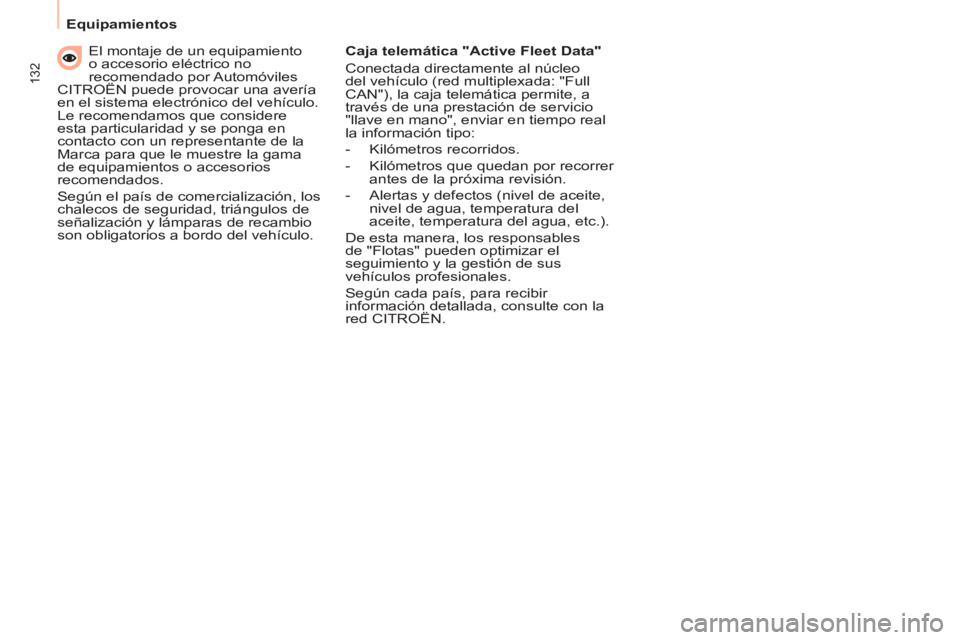

El montaje de un equipamiento
o accesorio eléctrico no
recomendado por Automóviles
CITROËN puede provocar una avería
en el sistema electrónico del vehículo.
Le recomendamos que considere
esta particularidad y se ponga en
contacto con un representante de la
Marca para que le muestre la gama
de equipamientos o accesorios
recomendados.
Según el país de comercialización, los
chalecos de seguridad, triángulos de
señalización y lámparas de recambio
son obligatorios a bordo del vehículo.
Caja telemática "Active Fleet Data"
Conectada directamente al núcleo
del vehículo (red multiplexada: "Full
CAN"), la caja telemática permite, a
través de una prestación de servicio
"llave en mano", enviar en tiempo real
la información tipo:


- Kilómetros recorridos.

- Kilómetros que quedan por recorrer
antes de la próxima revisión.

- Alertas y defectos (nivel de aceite,
nivel de agua, temperatura del
aceite, temperatura del agua, etc.).
De esta manera, los responsables
de "Flotas" pueden optimizar el
seguimiento y la gestión de sus
vehículos profesionales.
Según cada país, para recibir
información detallada, consulte con la
red CITROËN.

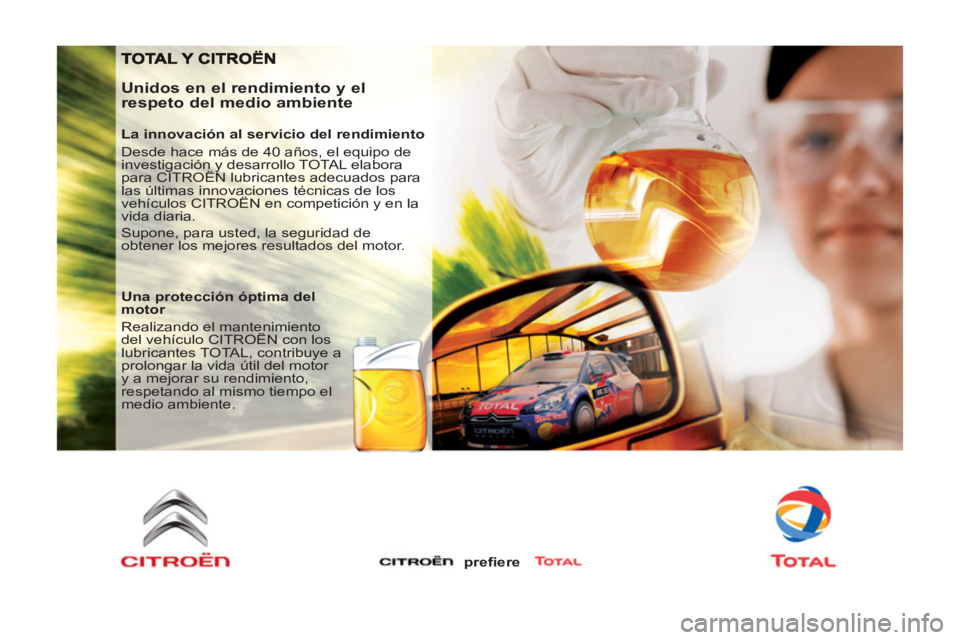

Unidos en el rendimiento y el
respeto del medio ambiente

La innovación al servicio del rendimiento
Desde hace más de 40 años, el equipo de
investigación y desarrollo TOTAL elabora
para CITROËN lubricantes adecuados para
las últimas innovaciones técnicas de los
vehículos CITROËN en competición y en la
vida diaria.
Supone, para usted, la seguridad de
obtener los mejores resultados del motor.

Una protección óptima del
motor
Realizando el mantenimiento
del vehículo CITROËN con los
lubricantes TOTAL, contribuye a
prolongar la vida útil del motor
y a mejorar su rendimiento,
respetando al mismo tiempo el
medio ambiente.

prefi ere

134


Apertura del capó




APERTURA DEL CAPÓ

Soporte de capó

Fije el soporte en su alojamiento,
identifi cado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.


Desde el exterior

Levante ligeramente el capó poniendo
la mano debajo del capó, palma hacia
abajo a fi n de facilitarle el acceso a la
palanca.
Con esta mano, empuje la palanca
hacia la izquierda. Levante el capó.


Desde el interior

Tire hacia usted del mando situado
debajo del panel de instrumentos.
El capó motor se desbloquea.


Para cerrar

Baje el capó y suéltelo al fi nal del
recorrido. Compruebe el bloqueo
correcto del capó.
Evite maniobrar el capó con viento
violento.

135
REVISIONE
S
6

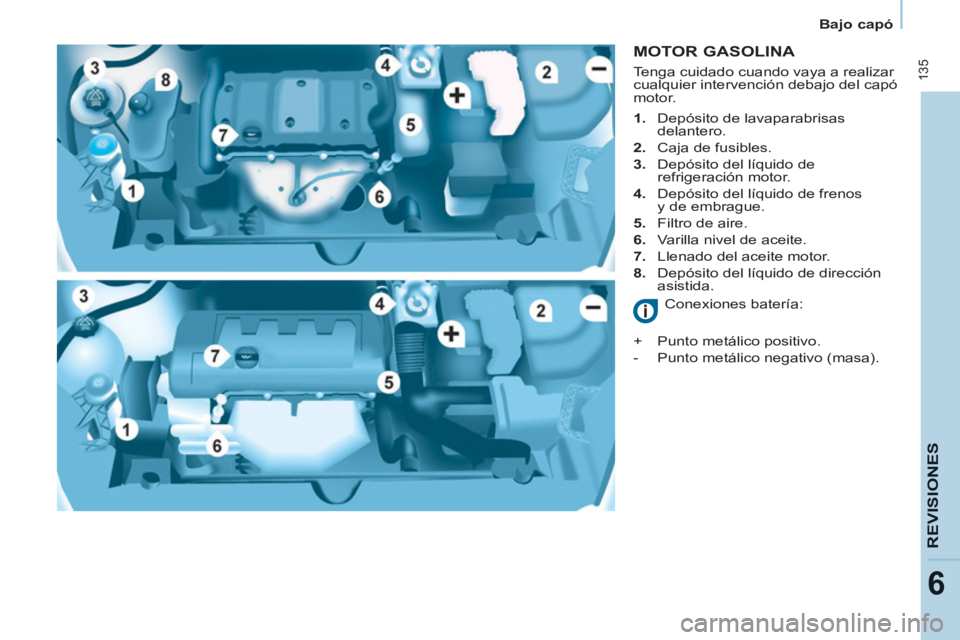

Bajo capó



MOTOR GASOLINA




1.
Depósito de lavaparabrisas
delantero.

2.
Caja de fusibles.

3.
Depósito del líquido de
refrigeración motor.

4.
Depósito del líquido de frenos
y de embrague.

5.
Filtro de aire.

6.
Varilla nivel de aceite.

7.
Llenado del aceite motor.

8.
Depósito del líquido de dirección
asistida.


Conexiones batería:
+ Punto metálico positivo.
- Punto metálico negativo (masa). Tenga cuidado cuando vaya a realizar
cualquier intervención debajo del capó
motor.

136


Bajo capó



MOTOR DIESEL


4.
Depósito del líquido de frenos y de
embrague.

5.
Filtro de aire.

6.
Varilla de nivel de aceite.
7.
Llenado del aceite motor.

8.
Depósito del líquido de dirección
asistida.

9.
Bomba de cebado.



1.
Depósito de lavaparabrisas delantero.

2.
Caja de fusibles.

3.
Depósito del líquido de
refrigeración motor.

Conexiones batería:
+ Punto metálico positivo.
- Punto metálico negativo (masa). Tenga cuidado cuando vaya a realizar cualquier intervención debajo del capó motor.

137
REVISIONE
S
6


Niveles

NIVELES

Cambio de aceite

Debe efectuarse imperativamente en
los intervalos previstos, y el grado de
viscosidad del aceite elegido deberá
responder a las exigencias conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red CITROËN.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar el capó.

Nivel del líquido de frenos

El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los fl uidos recomendados por
el fabricante, que responden a las
Normas DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
CITROËN o en un taller cualifi cado.


Testigos

Si es necesario desmontar/
montar la tapa estilo del motor,
manipúlela con cuidado para no
deteriorar las grapas de fi jación.


Nivel de aceite

Se recomienda efectuar este control
cada 5 000 kms y completar el nivel
si es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.

Varilla de nivel manual
En la varilla de nivel hay
2 marcas:
A = máximo
Si sobrepasa esta
marca, consulte con la
red CITROËN o con un
taller cualifi cado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fi abilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.

Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias del
fabricante.
Estas operaciones corresponden
al mantenimiento habitual para
el funcionamiento correcto del
vehículo. Consulte las recomendaciones
en la red CITROËN o en la guía de
mantenimiento entregada con la
documentación de a bordo.
La verifi cación mediante los
testigos del cuadro de a bordo
se detalla en el capítulo 2,
consulte el apartado "Puesto de
conducción".

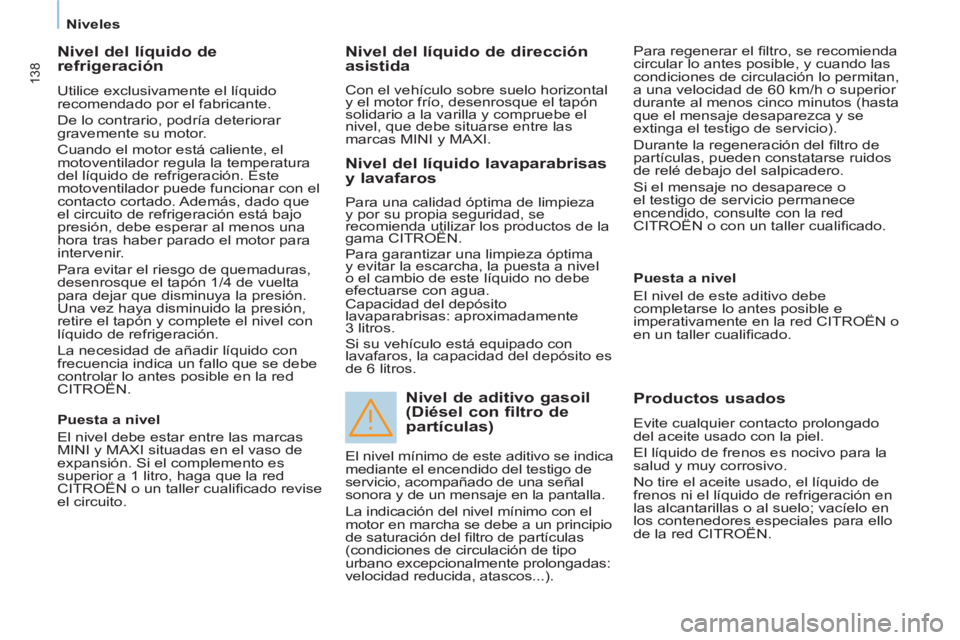

138


Niveles



Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
CITROËN.

Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas MINI y MAXI. Para regenerar el fi ltro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60 km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del fi ltro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte con la red
CITROËN o con un taller cualifi cado.

Puesta a nivel
El nivel debe estar entre las marcas
MINI y MAXI situadas en el vaso de
expansión. Si el complemento es
superior a 1 litro, haga que la red
CITROËN o un taller cualifi cado revise
el circuito.



Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama CITROËN.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito
lavaparabrisas: aproximadamente
3 litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6 litros.


Nivel de aditivo gasoil
(Diésel con filtro de
partículas)

Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red CITROËN o
en un taller cualifi cado.



Productos usados

Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores especiales para ello
de la red CITROËN. El nivel mínimo de este aditivo se indica
mediante el encendido del testigo de
servicio, acompañado de una señal
sonora y de un mensaje en la pantalla.
La indicación del nivel mínimo con el
motor en marcha se debe a un principio
de saturación del fi ltro de partículas
(condiciones de circulación de tipo
urbano excepcionalmente prolongadas:
velocidad reducida, atascos...).
