CITROEN BERLINGO MULTISPACE 2013 Priručnik (in Serbian)

159
BRZA POMO
Ć
7
Zamena osigurača

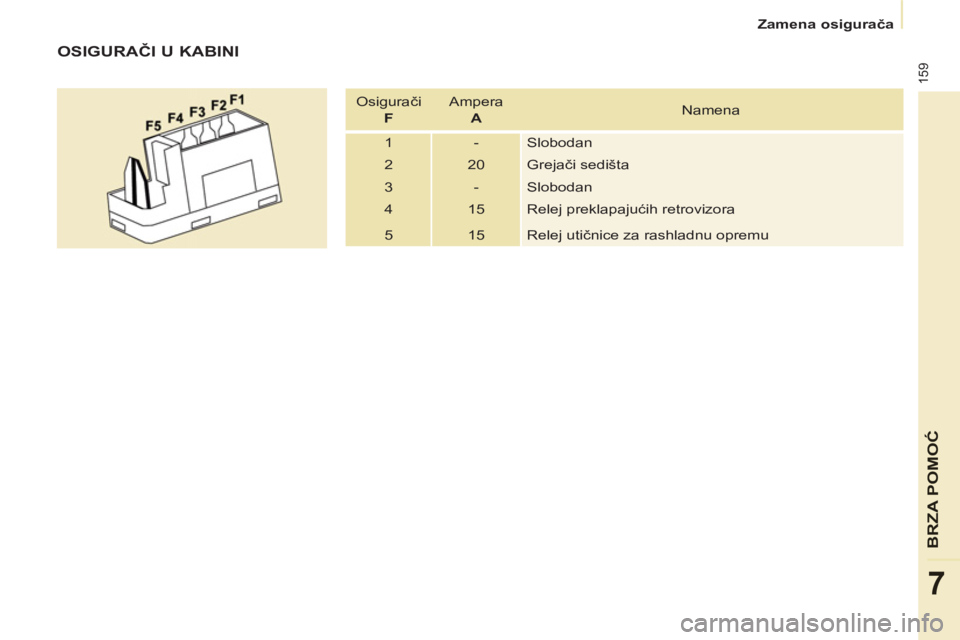

OSIGURAČI U KABINI

Osigurači
F
Ampera
A
Namena
1 - Slobodan
2 20 Grejači sedišta
3 - Slobodan
4 15 Relej preklapajućih retrovizora
5 15 Relej utičnice za rashladnu opremu

160


Zamena osigurača



OSIGURAČI U MOTORNOM
PROSTORU
Nakon što otvorite poklopac motora,
otkopčajte i otvorite odgivarajuću kutiju
da pristupite osiguračima. Osigurači
F
Ampera
A
Namena
1 20 Kontrola motora
2 15 Sirena
3 10 Pumpa za pranje prednjeg i zadnjeg stakla
4 20 Pumpa pranja farova
5 15 Organi motora
6 10 Ugaoni senzor volana, ESC
7 10 Kontaktor stop, kontaktor kvačila
8 25 Starter
9 10 Motor podešavanja farova, kućište upravljanja
park
10 30 Organi motora
11 40 Slobodan
12 30 Brisač
13 40 BSI
14 30 Pumpa
15 10 Desno dugo svetlo
16 10 Levo dugo svetlo
17
15 Oboreno desno svetlo
18 15 Oboreno levo svetlo

161
BRZA POMO
Ć
7

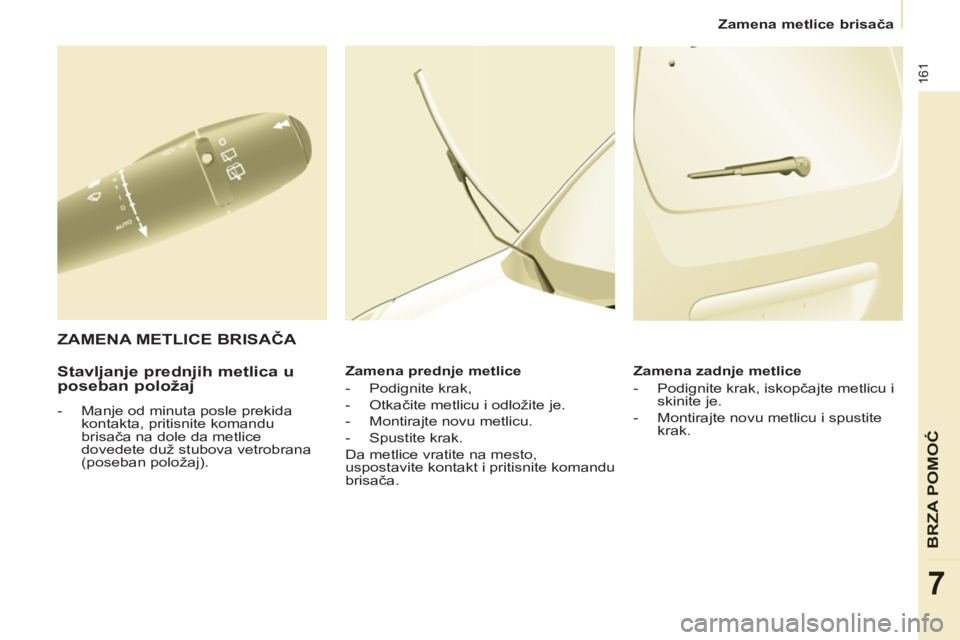

Zamena metlice brisača


Stavljanje prednjih metlica u
poseban položaj


- Manje od minuta posle prekida
kontakta, pritisnite komandu
brisača na dole da metlice
dovedete duž stubova vetrobrana
(poseban položaj).
Zamena prednje metlice


- Podignite krak,

- Otkačite metlicu i odložite je.

- Montirajte novu metlicu.

- Spustite krak.
Da metlice vratite na mesto,
uspostavite kontakt i pritisnite komandu
brisača.
Zamena zadnje metlice


- Podignite krak, iskopčajte metlicu i
skinite je.

- Montirajte novu metlicu i spustite
krak.



ZAMENA METLICE BRISAČA

162

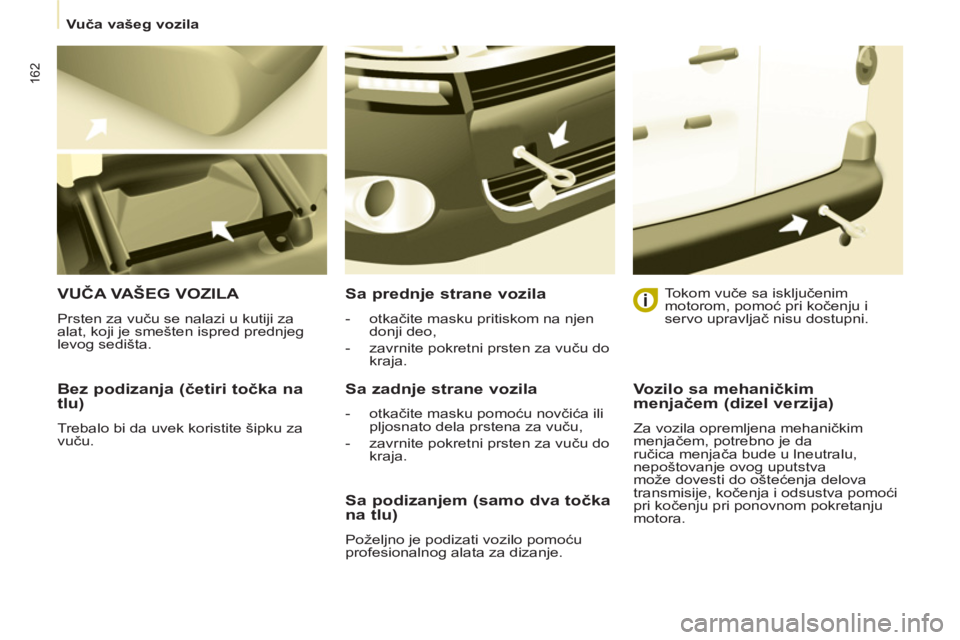

Vuča vašeg vozila



Bez podizanja (četiri točka na
tlu)
Trebalo bi da uvek koristite šipku za
vuču.
VUČA VAŠEG VOZILA

Prsten za vuču se nalazi u kutiji za
alat, koji je smešten ispred prednjeg
levog sedišta.

Sa prednje strane vozila



- otkačite masku pritiskom na njen
donji deo,

- zavrnite pokretni prsten za vuču do
kraja.



Sa zadnje strane vozila



- otkačite masku pomoću novčića ili
pljosnato dela prstena za vuču,

- zavrnite pokretni prsten za vuču do
kraja.

Tokom vuče sa isključenim
motorom, pomoć pri kočenju i
servo upravljač nisu dostupni.


Sa podizanjem (samo dva točka
na tlu)
Poželjno je podizati vozilo pomoću
profesionalnog alata za dizanje.


Vozilo sa mehaničkim
menjačem (dizel verzija)

Za vozila opremljena mehaničkim
menjačem, potrebno je da
ručica menjača bude u lneutralu,
nepoštovanje ovog uputstva
može dovesti do oštećenja delova
transmisije, kočenja i odsustva pomoći
pri kočenju pri ponovnom pokretanju
motora.

163

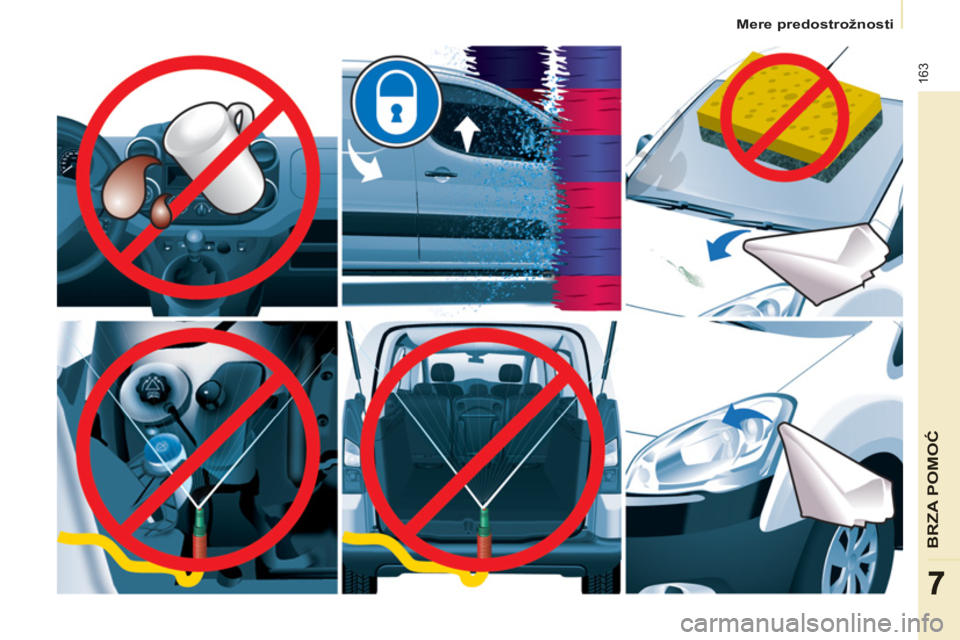

Mere predostrožnosti

BRZA POMO
Ć
77

164

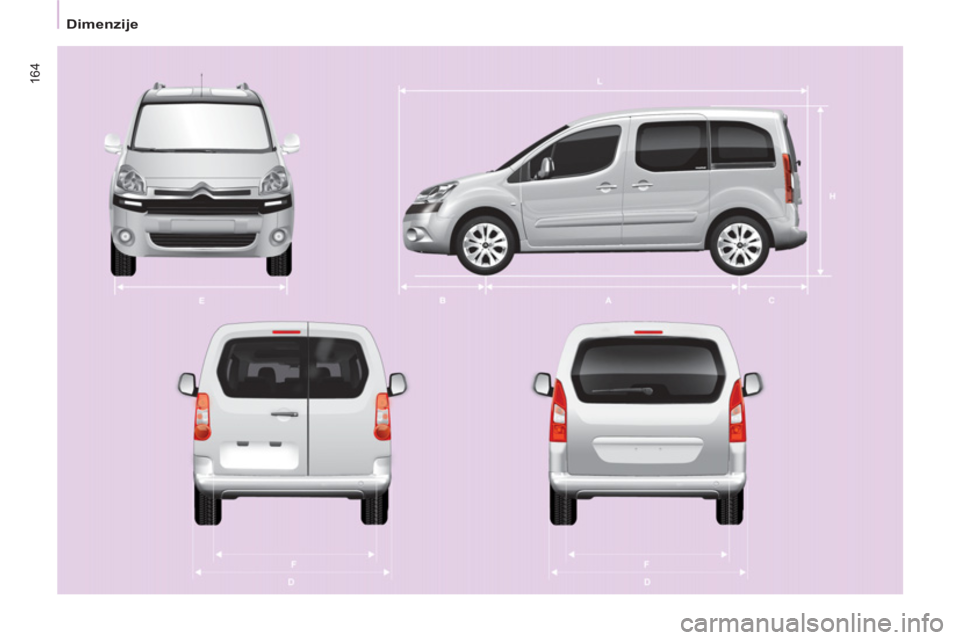

Dimenzije

165
Dimenzije
TEHNIČKE KARAKTERISTIK
E
8

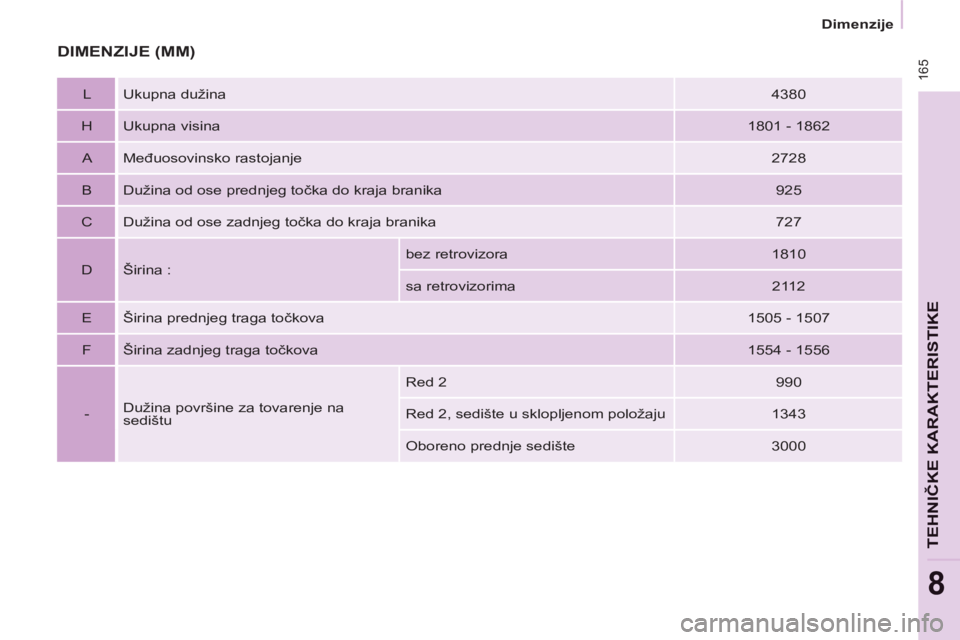

DIMENZIJE (MM)


L Ukupna dužina

4380

H Ukupna visina

1801 - 1862

A Međuosovinsko rastojanje
2728

B Dužina od ose prednjeg točka do kraja branika
925

C Dužina od ose zadnjeg točka do kraja branika
727

D Širina : bez retrovizora
1810
sa retrovizorima
2112

E Širina prednjeg traga točkova
1505 - 1507

F Širina zadnjeg traga točkova
1554 - 1556

- Dužina površine za tovarenje na
sedištu Red 2
990
Red 2, sedište u sklopljenom položaju
1343
Oboreno prednje sedište
3000

166


Dimenzije






ZADNJA VRATA (mm)



M
Prag maksimalan sa pneumaticima 205/65 R15 i
zadnjom garniturom
582






Dvokrilna vrata
Peta vrata

Manja
Veća




N Korisna visina
111 8

O Korisna širina
495
543
1582

16
7
Dimenzije
TEHNIČKE KARAKTERISTIK
E
8

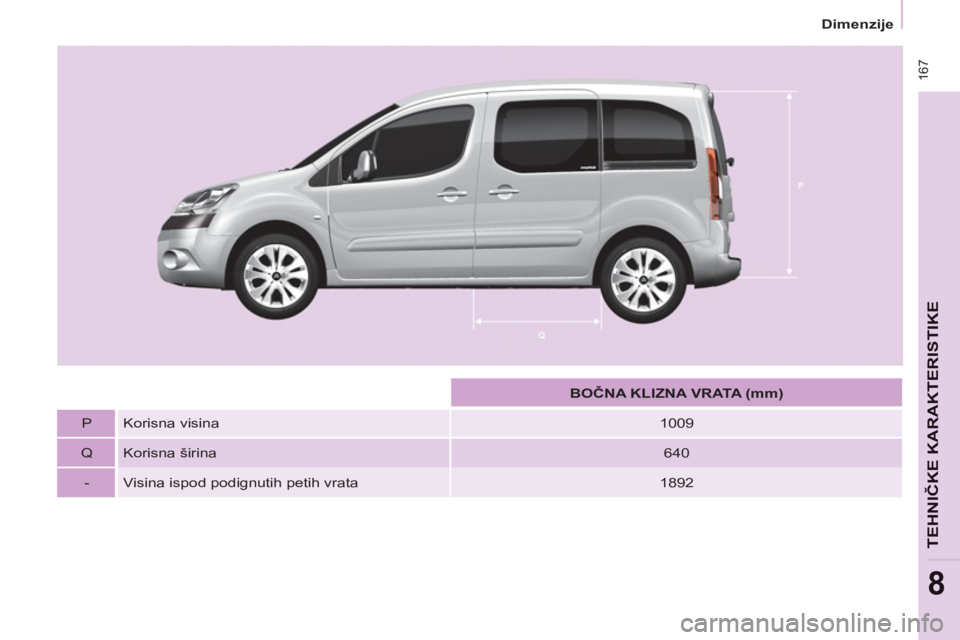

BOČNA KLIZNA VRATA (mm)



P Korisna visina
1009

Q Korisna širina
640

- Visina ispod podignutih petih vrata
1892

168

Težine

MASE I VUČNA OPTEREĆENJA (KG)

Uopšteno

Za više podataka, pogledajte
saobraćajnu dozvolu vašeg vozila.
U svakoj zemlji, obavezno je
pridržavanje vučnih opterećenja koja
su prepisana lokalnim propisima. Da
biste saznali mogućnosti za vuču
vašeg vozila i ukupnu dozvoljenu
težinu u vožnji, obratite se mreži
CITROËN.
Masa prikolice sa nezavisnim sistemom
kočenja može biti povećana, pod uslovom
da se u toj meri smanji opterećenje
vozila kako vrednost MTRA ( ukupna
težina dozvoljena u vožnji
) ne bi bila
premašena. Pažnja, imajte na umu da
vuča sa slabo opterećenim vučnim vozilom
može pogoršati ponašanje vozila na putu.
U slučaju vuče vozila, zabranjeno
je prekoračiti brzinu od 80 km/h
(pridržavajte se važećih zakona vaše
zemlje). Povišene spoljašnje temperature
mogu izazvati smanjenje performansi
vozila kako bi se zaštitio motor od
pregrevanja ; kada je spoljašnja
temperature veća od 37 °C, ograničite
vučno opterećenje.
Masa vozila spremnog za vožnju
jednaka je masi praznog vozila + vozač
(75 kg).
Vrednosti MTRA i vučnog opterećenja
koje su ovde navedene važe za
visinu do najviše 1 000 metara ;
navedena težina opterećenja mora se
smanjivati za 10 % na svakih dodatnih
1 000 metara nadmorske visine.
