service CITROEN BERLINGO MULTISPACE 2014 Instructieboekjes (in Dutch)

Berlingo-2-VP-papier_nl_Chap0a_couv-debut_ed01-2014
Het online-instructieboekje
Als u het instructieboekje online raadpleegt, hebt u tevens
toegang tot de meest recente informatie. Deze informatie is
gemakkelijk te herkennen aan de paginamarkering die wordt
weergegeven met dit pictogram:
Als de rubriek "MyCitroën" niet beschikbaar is op de website van
Citroën voor uw land, kunt u uw instructieboekje op het volgende
internetadres raadplegen:
http://service.citroen.com Selecteer:
Uw instructieboekje is ook te vinden op de website van Citroën, in
de rubriek "MyCitroën".
Op deze persoonlijke pagina vindt u informatie over onze producten
en diensten en kunt u rechtstreeks contact opnemen met het merk.
de link "Boorddocumentatie" op de startpagina (u hoeft zich niet aan te\

melden),
de taal,
het model van uw auto en de carrosserie-uitvoering,
de uitgifteperiode van uw instructieboekje die overeenkomt met de
datum van deel 1A van het kentekenbewijs van uw auto.
U kunt hier online uw instructieboekje bekijken en hebt toegang tot
de meest recente gegevens via het pictogram:

3
3
7
3
4952151
53,
160
9
1
IN EEN OOGOPSLAG
Interieur
Berlingo-2-VP-papier_nl_Chap01_Prise en Main_ed01-2014
Verlichting uitgeschakeld.
Parkeerlichten. Grootlicht (blauw).
Dimlicht (groen). 2 hoge snelheid.
1 normale snelheid.
I interval.
0 uit.
 één keer wissen.
AUTO, duw de schakelaar één
keer naar beneden. Als het
contact langer dan een minuut
uitgeschakeld is geweest,
dient de functie opnieuw
ingeschakeld te
worden.
AUTO, automatische
inschakeling verlichting.
ZICHT
Functie snelweg: door middel van
één beweging omhoog of omlaag
knipperen de richtingaanwijzers aan de
desbetreffende zijde driemaal. Lichtschakelaar
Schakelaar ruitenwissers Lampen vervangen
Let er bij slechte of winterse
weersomstandigheden op dat de
verlichtingsunits niet worden bedekt
door modder of sneeuw.
Service-stand van de ruitenwissers
voor
Wanneer binnen een minuut
na afzetten van het contact de
ruitenwissers worden bediend, komen
deze langs de voorruitstijlen te staan.

19
Toegang tot de auto
VOORDAT u GAAT RIJDEN
2
Berlingo-2-VP-papier_nl_Chap02_Pret-a-partir_ed01-2014
Als u de auto verlaat, controleer dan of
de verlichting uitgeschakeld is en laat
geen waardevolle voorwerpen in het
zicht achter.
Haal uit veiligheidsoverwegingen
(kinderen in de auto) de sleutel uit het
contactslot als u de auto verlaat, ook al
is dit voor een korte tijd.
Gebruiksvoorschrift
Breng geen wijzigingen aan in de
elektronische startblokkering.
Speel niet met de knop van de
afstandsbediening, om te voorkomen dat de
portieren per ongeluk ontgrendeld worden.
Als zich in de buurt van de
afstandsbediening andere apparaten
bevinden die in hetzelfde frequentiegebied
werken (mobiele telefoons, alarmsystemen
van gebouwen), kan de werking van de
afstandsbediening tijdelijk verstoord worden.
De afstandsbediening werkt niet als de
sleutel zich in het contact bevindt, ook
al is het contact afgezet.
ELEKTRONISCHE
STARTBLOKKERING
Alle sleutels zijn voorzien van een chip
voor de elektronische startblokkering.
Dit systeem blokkeert het
brandstofsysteem van de motor en wordt
automatisch ingeschakeld zodra de
sleutel uit het contact wordt verwijderd.
Bij het aanzetten van het contact
moet de code van de sleutel worden
herkend door de startblokkering.
De sleutelbaard moet volledig worden
uitgeklapt om een goede communicatie
van de startblokkering mogelijk te maken.
Bij verlies van uw sleutels
Neem het kentekenbewijs van uw
auto en een geldig identiteitsbewijs
mee naar een servicepunt van het
CITROËN-netwerk.
Het CITROËN-netwerk kan de sleutel-
en transpondercode achterhalen om
nieuwe sleutels te bestellen. Let er bij het aanschaffen van een
tweedehands auto op dat:
- uw sleutels door het CITROËN-
netwerk in het elektronische
geheugen worden opgeslagen, zodat
u er zeker van kunt zijn dat de in uw
bezit zijnde sleutels de enige zijn
waarmee de auto kan worden gestart.
ALARMSYSTEEM
Het alarmsysteem (volgens uitvoering)
bestaat uit twee soorten beveiliging:
- de omtrekbeveiliging treedt in werking als een portier, een achterdeur of de
motorkap wordt geopend.
-
de interieurbeveiliging treedt in
werking als er beweging in het
interieur wordt waargenomen
(breken van een ruit, iets of iemand
in het interieur).
Als uw auto is voorzien van
een scheidingswand, werkt de
interieurbeveiliging niet in de laadruimte.
Vergrendelen van de auto met
volledig ingeschakeld alarm
Inschakelen
- Zet het contact uit en verlaat de auto.
- Schakel binnen vijf minuten na het verlaten van de auto
het alarmsysteem in door de
auto te vergrendelen of de
supervergrendeling in te schakelen
met behulp van de afstandsbediening.
Het rode lampje op de knop zal één
keer per seconde knipperen.

Cockpit
Berlingo-2-VP-papier_nl_Chap02_Pret-a-partir_ed01-2014
30 Verklikkerlampje status signaleert Oplossing - actie

Koelvloeistoftemperatuur
en -niveau
brandt en
wijzer in het
rode gebied. een abnormale verhoging
van de temperatuur. Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het
niveau.
knippert. een te laag
koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus". Neem
contact op met het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.
Service blijft kort
branden.
kleine storingen of
waarschuwingen.
Raadpleeg het "Logboek meldingen" op het
display. Zie in rubriek 9 het gedeelte "Autoradio -
Boordcomputer" (volgens uitvoering). Neem
contact op met het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.
blijft branden. ernstige storingen.

Veiligheidsgordel
niet vastgemaakt
brandt en gaat
vervolgens
knipperen. de bestuurder heeft zijn
veiligheidsgordel niet
vastgemaakt. Doe de gordel om en steek de gesp in de
gordelsluiting.
knippert in
combinatie met een
geluidssignaal en blijft
vervolgens branden. de bestuurder rijdt terwijl
de veiligheidsgordel niet is
vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in rubriek 4 het gedeelte
"Veiligheidsgordels".
ECO -modus brandt
permanent.
De functie Stop & Start
heeft de motor in de STOP-
stand geplaatst, als gevolg
van stlistaan van de auto
(verkeerslichten, fi les, overig...). Zodra u wilt wegrijden, gaat het lampje uit
en wordt de motor direct in de START-stand
geschakeld.
knippert
enkele
seconden
en gaat
vervolgens uit. De STOP-stand is tijdelijk
niet beschikbaar.
of
De START-stand is
automatisch ingeschakeld.
Rubriek 2, deel "Stop & Start".

+
ABS
Cockpit
Berlingo-2-VP-papier_nl_Chap02_Pret-a-partir_ed01-2014
32 Verklikkerlampje status signaleert Oplossing - actie

Stuurbekrachtiging brandt. een storing in het
systeem. De conventionele werking van de stuurinrichting, zonder
bekrachtiging, blijft behouden. Laat de auto controleren door
het CITROËN-netwerk een gekwalifi ceerde werkplaats.
Geopend
portier brandt in combinatie
met melding op het
display. een niet goed
gesloten portier.
Controleer of alle portieren goed zijn gesloten.
ABS blijft branden. een storing in het
antiblokkeersysteem.
De conventionele werking van het remsysteem, zonder bekrachtiging, blijf\
t behouden.
Neem contact op met het CITROËN-netwerk of een gekwalifi ceerde werkplaats.

ESC knippert.
een ingreep van de
ASR of het ESC. Dit systeem verdeelt de aandrijfkracht optimaal over
de wielen en verbetert zo de koersvastheid van de
auto. Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in
het systeem.
Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Laat de auto
controleren door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats. (Wielsensor, hydraulisch
regelorgaan, ...).
blijft branden in
combinatie met het
verklikkerlampje van de
knop (op het dashboard). dat het systeem
is uitgeschakeld
op verzoek van de
bestuurder. Het systeem is uitgeschakeld en wordt
automatisch weer ingeschakeld zodra de
snelheid boven de 50 km/h komt of na het
indrukken van de knop (op het dashboard).

Bandenspanning
te laag
brandt. De bandenspanning
van een of meerdere
wielen is te laag. Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden
te worden uitgevoerd.
knippert en brandt
vervolgens permanent,
in combinatie met
het verklikkerlampje
Service en, afhankelijk
van de weergave, een
melding. Het controlesysteem
voor de
bandenspanning is
defect of de sensor
van een van de
wielen wordt niet
gedetecteerd. De bandenspanning wordt niet meer
gecontroleerd. Laat het systeem controleren door
het CITROËN-netwerk of een gekwalifi ceerde
werkplaats.

2
Cockpit
Berlingo-2-VP-papier_nl_Chap02_Pret-a-partir_ed01-2014
37
VOORDAT u GAAT RIJDEN
De waarschuwing wordt
weergegeven zolang de
desbetreffende band(en) niet op
spanning is (zijn) gebracht, is (zijn)
gerepareerd of is (zijn) vervangen.
Het reservewiel (noodreservewiel of
wiel met stalen velg) is niet voorzien
van een sensor.
Storing
Waarschuwing te lage
bandenspanning
Een lagere bandenspanning
is niet altijd zichtbaar aan een
vervorming van de band. Beperk
u daarom niet alleen tot een visuele
controle.
Bij een te lage bandenspanning
brandt dit verklikkerlampje
in combinatie met een
geluidssignaal en, afhankelijk van
de uitrusting, in combinatie met
de weergave van een melding. Als het verklikkerlampje "te
lage bandenspanning" knippert
en vervolgens permanent
brandt in combinatie met
het verklikkerlampje "service" en,
afhankelijk van de uitvoering, een
melding, duidt dit op een storing in het
systeem.
In dat geval wordt de bandenspanning
niet meer gecontroleerd.
Als er een afwijking in de
bandenspanning van één band
wordt geconstateerd, kan deze band
worden herkend aan het pictogram
of, afhankelijk van de uitvoering, de
weergegeven melding.
- Verlaag onmiddellijk de
snelheid, maak geen bruuske
stuurbewegingen en rem niet
plotseling hard af.
- Zet uw auto stil zodra de verkeerssituatie dit toelaat.
- Gebruik in geval van een lekke band de noodreparatieset of het
reservewiel (volgens uitrusting),
of
- controleer de spanning van de vier banden (bij koude banden)
als u over een compressor
beschikt, bijvoorbeeld die van de
bandenreparatieset,
of
- rijd voorzichtig met lage snelheid verder als u niet direct de
bandenspanning kunt controleren. Deze waarschuwing wordt
ook weergegeven als een of
meerdere wielen niet zijn voorzien
van een sensor (bijvoorbeeld een
noodreservewiel of een reservewiel
met stalen velg).
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats om
het systeem te laten controleren of
monteer na een lekke band het wiel
met de originele velg, dat is voorzien
van een sensor.

2
Cockpit
Berlingo-2-VP-papier_nl_Chap02_Pret-a-partir_ed01-2014
39
VOORDAT u GAAT RIJDEN
Nulstelling dagteller
Als u na deze handeling de accu
wilt loskoppelen, vergrendel
dan de auto en wacht minimaal
vijf minuten. Het resetten van de
onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het CITROËN-netwerk of een
gekwalifi ceerde werkplaats zet
de onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto hebt uitgevoerd, kan de
onderhoudsindicator op de volgende
wijze op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de dagteller en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de
onderhoudsindicator "=0" aangeeft;
de sleutel verdwijnt.
Motorolieniveaumeter
Bij het aanzetten van het contact
wordt eerst de onderhoudsindicator
weergegeven en vervolgens
gedurende enkele seconden het
motorolieniveau. Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL" knippert in
combinatie met het
verklikkerlampje
service, een geluidssignaal en
een melding op het display, is het
motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de
peilstok. Als blijkt dat het olieniveau te
laag is, moet olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL--" knippert,
duidt dit op een
storing in de motorolieniveaumeter.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats
Een controle van het olieniveau
is alleen betrouwbaar als de
auto op een vlakke, horizontale
ondergrond staat en de motor
minstens 30 minuten niet heeft
gedraaid. Oliepeilstok
A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een
te hoog oliepeil kan schade aan
de motor veroorzaken.
Raadpleeg in dat geval zo
snel mogelijk het CITROËN-
netwerk of een gekwalifi ceerde
werkplaats.
B = mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.
Dimmer dashboardverlichting
Druk, terwijl het contact
aan is, de knop in tot de
nullen verschijnen.
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting
te veranderen. Als de
verlichting de zwakste (of
felste) stand heeft bereikt, laat dan
de knop los en druk deze vervolgens
opnieuw in om de verlichting weer
feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.

51
Stuurkolomschakelaars
ERGONOMIE
en
COMFORT
3
Berlingo-2-VP-papier_nl_Chap03_Ergonomie_ed01-2014
Bij een storing in de
lichtsensor gaat de
verlichting branden en
wordt het pictogram service
weergegeven in combinatie
met een geluidssignaal en een melding
op het display.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats.
Follow me home
Deze functie zorgt ervoor dat bij
afgezet contact de dimlichten even
blijven branden om het uitstappen in
het donker te vergemakkelijken.
KOPLAMPVERSTELLING
Afhankelijk van de belading van de
auto kan het noodzakelijk zijn om de
koplampen in hoogte te verstellen.
0 - Geen belading.
1 - Gedeeltelijke belading.
2 - Gemiddelde belading.
3 - Maximaal toegestane belading.
Handmatige bediening
- Geef binnen 1 minuut na het
afzetten van het contact een
"lichtsignaal".
De follow me home-verlichting wordt
na een bepaalde tijd automatisch
uitgeschakeld.
Automatische werking
Raadpleeg in rubriek 9 het
gedeelte "Menustructuur display". Stand 0: basisinstelling.
Activeer de functie via het
menu "Confi g auto".
Programmeren
U kunt de statische bochtverlichting
desgewenst uitschakelen via het
confi guratiemenu van de auto.
Standaard is de statische
bochtverlichting ingeschakeld. Statische bochtverlichting werkt niet
De verlichting werkt in de volgende
gevallen niet:
- bij een geringe stuuruitslag,
- bij snelheden boven 40 km/h,
- als de achteruit is ingeschakeld. Statische bochtverlichting ingeschakeld
De bochtverlichting wordt in de
volgende gevallen ingeschakeld:
- bij het inschakelen van een richtingaanwijzer,
of
- als het stuurwiel ver genoeg wordt verdraaid.
Tijdens het rijden met dim- of grootlicht
wordt de mistlamp vóór ingeschakeld
om de binnenkant van de bocht extra
te verlichten bij snelheden tot 40 km/h
(handig in de stad, op bochtige wegen,
kruispunten, parkeergarages enz.).
Statische bochtverlichting
Reizen naar het buitenland
Wanneer u uw auto gaat
gebruiken in een land waarin het
verkeer aan de andere kant van de
weg rijdt, moet de afstelling van de
dimlichten worden gewijzigd om te
voorkomen dat tegemoetkomend
verkeer wordt verblind.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats.

Niveaus
Berlingo-2-VP-papier_nl_Chap06_Verifi cation_ed01-2014
137
ONDERHOUD
6
Koelvloeistofniveau
Gebruik om ernstige motorschade
te voorkomen uitsluitend door de
constructeur aanbevolen koelvloeistof.
Als de motor warm is, wordt de
temperatuur van de koelvloeistof
geregeld door de koelventilator.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken
als de sleutel uit het contactslot is
verwijderd en omdat het koelsysteem
onder druk staat.
Draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen en om te voorkomen dat de hete
koelvloeistof uit het koelsysteem spuit.
Trek, als de druk eenmaal gedaald is,
de dop los en vul koelvloeistof bij.
Laat het koelsysteem, als vaak
koelvloeistof moet worden bijgevuld,
zo snel mogelijk controleren door het
CITROËN-netwerk.
Vloeistofniveau stuurbekrachtiging
Controleer het niveau van de
stuurbekrachtigingsvloeistof als de auto op
een vlakke ondergrond staat en de motor
koud is. Draai de dop met geïntegreerde
peilstok los en controleer of het niveau
tussen de merktekens MINI en MAXI staat.
Om het fi lter te regenereren, wordt
geadviseerd zo snel mogelijk, indien
de omstandigheden dit toelaten,
gedurende minstens 5 minuten met
een snelheid van 60 km/uur of hoger te
rijden (totdat de melding op het display
verdwijnt en het verklikkerlampje
service uit gaat).
Tijdens het regenereren van het roetfi lter,
kunnen enkele geluiden van het relais
hoorbaar zijn onder het dashboard.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats als de
melding niet verdwijnt en het lampje
Service blijft branden.
Bijvullen
Het niveau dient steeds tussen
de merktekens MINI en MAXI van
het expansievat te staan. Laat het
koelsysteem, als meer dan 1 liter
moet worden bijgevuld, controleren
door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.
Vloeistofniveau ruiten- en
koplampsproeiers
Wij adviseren u voor een optimale
reiniging en voor uw eigen veiligheid de
producten van CITROËN te gebruiken.
Bovendien mag het vloeistofniveau
niet worden bijgevuld met of worden
vervangen door water, om bevriezing
te voorkomen en een goede reiniging
te garanderen.
Inhoud reservoir ruitensproeiers:
ongeveer 3 liter.
Als uw auto is voorzien van
koplampsproeiers, bedraagt de inhoud
van het reservoir 6 liter.
Niveau brandstofadditief
(diesel met roetfilter)
Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.
Afgewerkte producten
Vermijd langdurig huidcontact met
afgewerkte olie.
Remvloeistof is schadelijk voor de
gezondheid; het is bovendien een erg
bijtend middel.
Gooi afgewerkte olie, remvloeistof en
koelvloeistof niet in het riool, in het
water of op de grond, maar deponeer
deze in de daarvoor bestemde
containers bij het CITROËN-netwerk.
Een te laag additiefniveau wordt
aangegeven door het verklikkerlampje
service in combinatie met een
geluidssignaal en een melding op het
multifunctionele display.
Als dit bij draaiende motor gebeurt, komt
dit doordat het roetfi lter verstopt dreigt te
raken (uitzonderlijke rij-omstandigheden:
veelvuldig stadsverkeer, lage snelheid,
lange fi les, ...).

Zekering vervangen
Berlingo-2-VP-papier_nl_Chap07_Aide rapide_ed01-2014
159
SNEL WEER OP WEG
7

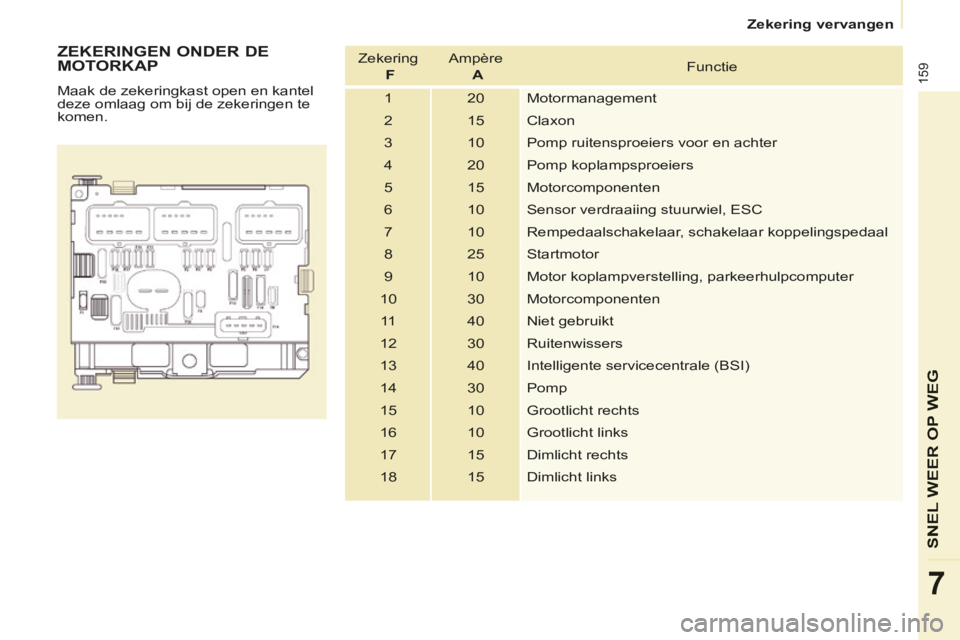

ZEKERINGEN ONDER DE
MOTORKAP
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen. Zekering
F Ampère
A Functie
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10 Sensor verdraaiing stuurwiel, ESC
7 10 Rempedaalschakelaar, schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplampverstelling, parkeerhulpcomputer
10 30 Motorcomponenten
11 40 Niet gebruikt
12 30 Ruitenwissers
13 40 Intelligente servicecentrale (BSI)
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links
