Otwieranie
GOTOWY DO DROGI
2
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
Opuszczając samochód, sprawdzić,
czy światła są zgaszone i nie
pozostawiać na widoku żadnych
wartościowych przedmiotów.
Ze względów bezpieczeństwa, jeżeli
pozostawiamy w samochodzie dzieci,
nawet na chwilę, zawsze należy wyjąć
kluczyk ze stacyjki.
Praktyczne wskazówki
Nie przeprowadzać żadnych
modyfi kacji w systemie elektronicznej
blokady rozruchu.
Manipulowanie pilotem zdalnego
sterowania, nawet w kieszeni, może
przypadkowo odryglować drzwi
samochodu.
Jednoczesne używanie innych
urządzeń wysyłających fale o wysokiej
częstotliwości (telefony komórkowe,
alarmy domowe...), może spowodować
chwilowe zakłócenie działania pilota
zdalnego sterowania.
Pilot zdalnego sterowania nie działa,
gdy kluczyk znajduje się w stacyjce,
nawet przy wyłączonym zapłonie.
ELEKTRONICZNA BLOKADA
ROZRUCHU
Wszystkie klucze sterują
mechanizmem elektronicznej blokady
rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być
prawidłowo rozłożona.
W przypadku zgubienia kluczy
Zgłosić się do ASO sieci CITROËN
z dowodem rejestracyjnym i
dokumentem tożsamości.
ASO sieci CITROËN odszuka kod
klucza oraz kod transpondera, aby
zamówić nowe klucze. Podczas zakupu używanego
samochodu:
- należy wykonać zapamiętanie
kluczy w ASO sieci CITROËN, aby
upewnić się, że otrzymane klucze
są jedynymi, mogącymi uruchomić
samochód.
ALARM
Jeżeli samochód jest wyposażony,
zawiera w sobie dwa typy zabezpieczenia:
- perymetryczny, który reaguje na otwarte drzwi przednie/tylne lub
pokrywę silnika.
- objętościowy, który reaguje na zmiany objętości w kabinie
pasażerskiej (zbita szyba lub ruch
wewnątrz pojazdu).
Jeżeli samochód wyposażony
jest w przegrodę, zabezpieczenie
objętościowe nie jest włączane w
przestrzeni ładunkowej.
Zamykanie samochodu z
pełnym alarmem
Aktywacja
- Wyłączyć zapłon i wysiąść z samochodu.
- Włączyć alarm w ciągu pięciu minut od opuszczenia pojazdu,
poprzez zwykłe zaryglowanie drzwi
lub przy użyciu superzamka za
pomocą klucza z pilotem zdalnego
sterowania. Czerwona dioda,
znajdująca się na przycisku, miga
co sekundę.
Page 22 of 269

20
Otwieranie
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
DRZWI PRZEDNIE
Od wewnątrz
Pociągnąć za klamkę, aby odryglować
i otworzyć dane drzwi.
Od zewnątrz
Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do
zamka po stronie kierowcy, jeżeli pilot
jest niesprawny.
Wyłączenie
- Odryglować pojazd przy użyciu pilota zdalnego sterowania lub włączyć
zapłon, czerwona dioda gaśnie.
Zamykanie samochodu tylko z
alarmem perymetrycznym
Jeśli chcecie Państwo na czas Waszej
nieobecności pozostawić otwartą
szybę lub pozostawiacie w pojeździe
zwierzę, należy wykorzystać wyłącznie
zabezpieczenie perymetryczne.
- Wyłączyć zapłon.
- Przed upływem 10 sekund wcisnąć
przycisk, aż do zapalenia
się na stałe czerwonej
diody.
- Wysiąść z samochodu.
- Przed upływem 5 minut, włączyć alarm poprzez zwykłe zaryglowanie
lub poprzez superzamek, za
pomocą klucza z pilotem zdalnego
sterowania (czerwona dioda miga
co sekundę).
Uruchomienie alarmu
Włącza się syrena, światła
kierunkowskazów migają przez
30 sekund, a czerwona dioda szybko
miga.
- Aby wyłączyć, należy włożyć klucz do stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach
alarmu (przy jedenastym) alarm
wyłącza się. Postępować zgodnie z
zasadami włączenia.
Zamykanie samochodu bez
alarmu
- Włożyć klucz do zamka drzwi kierowcy i zaryglować je.
W myjni, alarm samochodu powinien
być wyłączony.
Usterka pilota zdalnego sterowania
W przypadku gdy alarm jest aktywny, a
pilot nie działa :
- odryglować drzwi za pomocą klucza i otworzyć je. Alarm włącza się.
- włączyć zapłon w ciągu 10 sekund. Alarm wyłącza się.
Usterka
Po włączeniu zapłonu, jeżeli czerwona
dioda pozostaje zapalona przez
10 sekund, oznacza to, nieprawidłowe
połączenie z syreną alarmu.
Należy natychmiast skontaktować się z
ASO sieci CITROËN w celu weryfi kacji
systemu.
Aktywacja automatyczna
Zależnie od kraju sprzedaży, alarm
aktywuje się automatycznie około
2 minuty po zamknięciu ostatnich
drzwi.
Aby uniknąć uruchomienia alarmu
w momencie otworzenia drzwi,
należy koniecznie nacisnąć przycisk
odryglowania na pilocie zdalnego
sterowania.
Nigdy nie należy wprowadzać
jakichkolwiek zmian w
systemie alarmu, gdyż może to
spowodować jego nieprawidłowe
działanie.
Page 23 of 269

21
Otwieranie
GOTOWY DO DROGI
2
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
BOCZNE DRZWI
PRZESUWNE
Od zewnątrz
Pociągnąć za klamkę do siebie, a
następnie do tyłu i otworzyć drzwi
boczne trzymając cały czas za klamkę,
aż do przekroczenia punktu oporu
blokującego drzwi.
Mechaniczny system uniemożliwia
otworzenie bocznych lewych drzwi,
gdy klapka wlewu paliwa jest otwarta.
Od wewnątrz
Odryglować drzwi boczne za pomocą
klamki i przesunąć do tyłu aż do punktu
oporu. Przekroczenie punktu oporu,
blokuje drzwi w położeniu otwartym.
Zamknąć drzwi boczne popychając
klamkę, aby rozpocząć przesuwanie
drzwi i aby przekroczyć punkt oporu.
Następnie, za pomocą wgłębienia na
wysokości słupka drzwi, zamknąć aż
do zaryglowania.
Nie używać klamki do przesuwania
drzwi.
Praktyczne wskazówki
Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, zapewniającej
prawidłowe przesuwanie się drzwi.
Jeżeli samochód zatrzymany jest
na wzniesieniu, należy trzymać
boczne drzwi do samego końca
manewru przesuwania. Ze względu
na nachylenie terenu, drzwi mogą się
otworzyć lub zamknąć zbyt szybko,
stwarzając niebezpieczeństwo
zranienia.
Ze względów bezpieczeństwa oraz
ze względu na sposób działania, nie
należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.
Page 24 of 269

22
Otwieranie
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014

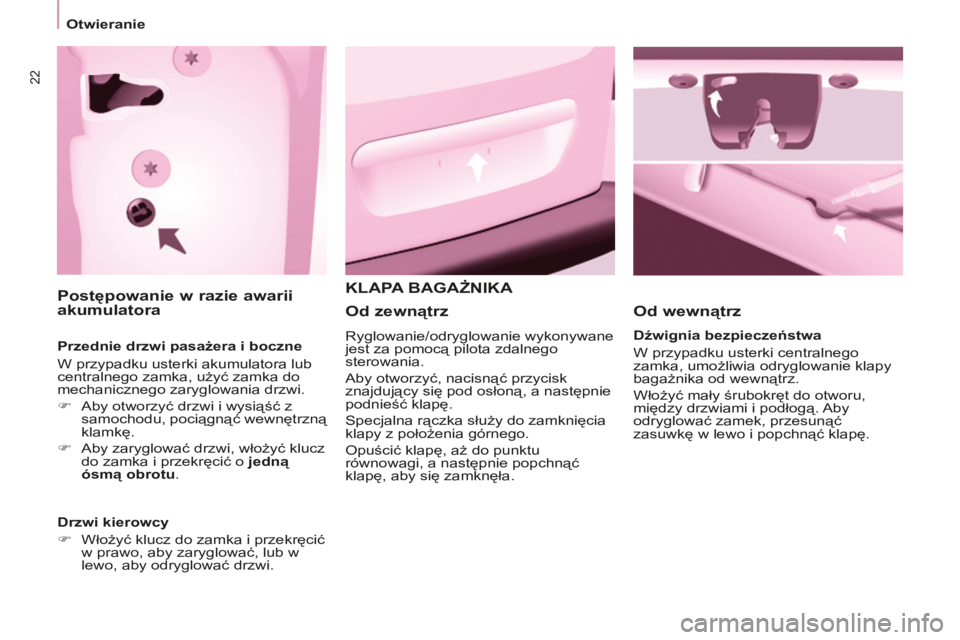

Postępowanie w razie awarii
akumulatora
Przednie drzwi pasażera i boczne
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.
Aby otworzyć drzwi i wysiąść z samochodu, pociągnąć wewnętrzną
klamkę.
Aby zaryglować drzwi, włożyć klucz do zamka i przekręcić o jedną
ósmą obrotu .
Drzwi kierowcy
Włożyć klucz do zamka i przekręcić w prawo, aby zaryglować, lub w
lewo, aby odryglować drzwi.
KLAPA BAGAŻNIKA
Od wewnątrz
Dźwignia bezpieczeństwa
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między drzwiami i podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
Page 25 of 269

23
Otwieranie
GOTOWY DO DROGI
2
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
Szyba na klapie bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu bez
konieczności otwierania klapy.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.
Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, aż do całkowitego jej
zamknięcia.
Klapa bagażnika oraz tylna szyba nie
mogą być otwarte jednocześnie, aby
nie uszkodzić tylnej szyby.
DRZWI TYLNE SKRZYDŁOWE
Od zewnątrz
Aby otworzyć, pociągnąć klamkę do
siebie. Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
W modelu z tylną klapą dachu, zderzak
tylny został wzmocniony, aby służył
jako stopień dostępu do samochodu.
Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
Page 26 of 269

24
Otwieranie
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.
Od wewnątrz
Pociągnąć klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu. Podczas postoju
z drzwiami tylnymi
otwartymi pod kątem
90°, zasłaniają one
tylne światła. W celu
zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w
tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego w
przepisach Państwa
kraju.
Page 27 of 269

25
Otwieranie
GOTOWY DO DROGI
2
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
KLAPA DACHOWA
Belka podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Tylne drzwi blokują się wyłącznie
przy zamocowanej belce
podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi.
Ograniczyć używanie tylnej klapy
dachu do krótkich przejazdów. Wsporniki boczne mogą być używane
jako punkty mocowania.
- opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.
Tylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową, należy:
- podnieść czarną łopatkę dźwigni,
- odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,
- podnieść klapę,
- przekroczyć punkt oporu, aby zablokować klapę za pomocą
podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek.
Aby zamknąć klapę dachową:
- sprawdzić prawidłowe zablokowanie belki podporowej,
- opuścić klapę dachową,
- nacisnąć klapę (w dół), chwycić pierścienie sprężynowe i umieścić
haczyki w siedziskach, Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Page 28 of 269

26
Otwieranie
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014

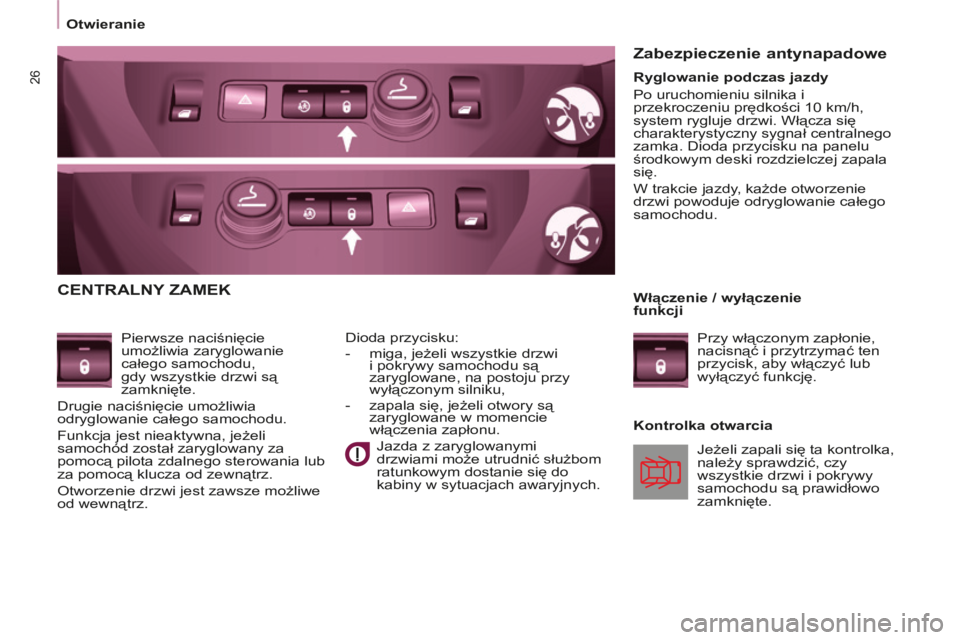

CENTRALNY ZAMEK
Pierwsze naciśnięcie
umożliwia zaryglowanie
całego samochodu,
gdy wszystkie drzwi są
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie całego samochodu.
Funkcja jest nieaktywna, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
za pomocą klucza od zewnątrz.
Otworzenie drzwi jest zawsze możliwe
od wewnątrz. Kontrolka otwarcia
Dioda przycisku:
- miga, jeżeli wszystkie drzwi
i pokrywy samochodu są
zaryglowane, na postoju przy
wyłączonym silniku,
- zapala się, jeżeli otwory są zaryglowane w momencie
włączenia zapłonu.
Zabezpieczenie antynapadowe
Jeżeli zapali się ta kontrolka,
należy sprawdzić, czy
wszystkie drzwi i pokrywy
samochodu są prawidłowo
zamknięte.
Ryglowanie podczas jazdy
Po uruchomieniu silnika i
przekroczeniu prędkości 10 km/h,
system rygluje drzwi. Włącza się
charakterystyczny sygnał centralnego
zamka. Dioda przycisku na panelu
środkowym deski rozdzielczej zapala
się.
W trakcie jazdy, każde otworzenie
drzwi powoduje odryglowanie całego
samochodu.
Włączenie / wyłączenie
funkcji Przy włączonym zapłonie,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w sytuacjach awaryjnych.
Page 29 of 269

2
Stanowisko kierowcy
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
27
GOTOWY DO DROGI
ZESTAW WSKAŹNIKÓW
Wyświetlacze
STANOWISKO KIEROWCY
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.
Tarcze
1. Licznik kilometrów / mil.
2. Wyświetlacz.
3. Poziom paliwa, temperatura płynu
chłodzącego.
4. Obrotomierz.
5. Zerowanie licznika dziennego przebiegu kilometrów / licznika
serwisowego.
6. Potencjometr oświetlenia zestawu wskaźników. - Ogranicznik / regulator prędkości.
- Przebyty dystans w kilometrach /
milach.
- Licznik serwisowy, wskaźnik poziomu oleju silnikowego, licznik
kilometrów / mil.
- Obecność wody w fi ltrze oleju napędowego.
- Podgrzewanie (świece żarowe) diesel.
Page 30 of 269

Stanowisko kierowcy
Berlingo-2-VP-papier_pl_Chap02_Pret-a-partir_ed01-2014
28
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu
- obrócić w prawo, aby zwiększyć godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),
- obrócić w lewo: wyświetla się tryb 24H lub 12H,
- obrócić w prawo, aby wybrać tryb 24H lub 12H,
- obrócić w lewo, aby zakończyć ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlania.

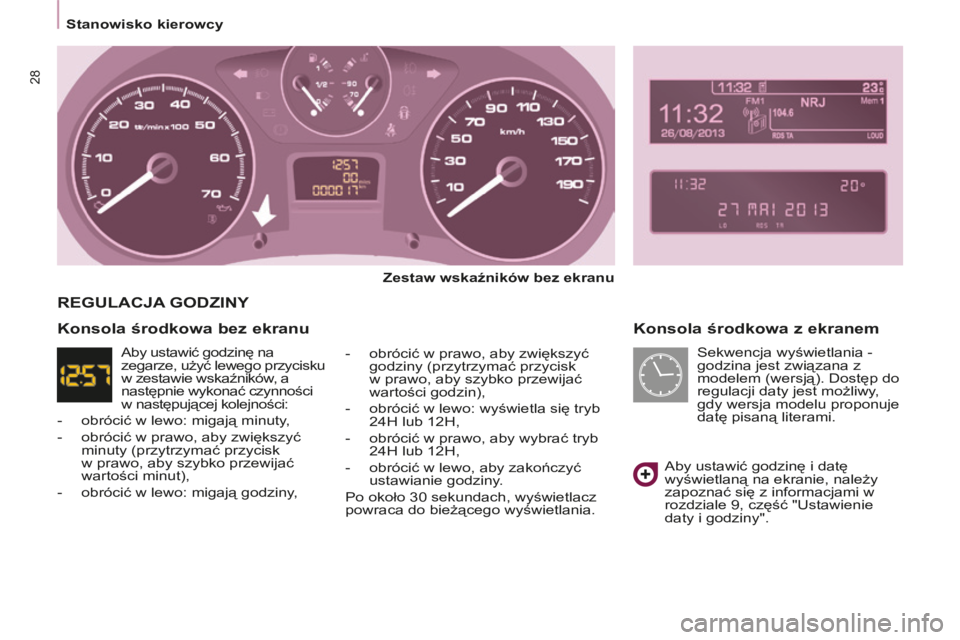

REGULACJA GODZINY
Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rozdziale 9, część "Ustawienie
daty i godziny".
Konsola środkowa bez ekranu
Sekwencja wyświetlania -
godzina jest związana z
modelem (wersją). Dostęp do
regulacji daty jest możliwy,
gdy wersja modelu proponuje
datę pisaną literami.
Aby ustawić godzinę na
zegarze, użyć lewego przycisku
w zestawie wskaźników, a
następnie wykonać czynności
w następującej kolejności:
- obrócić w lewo: migają minuty,
- obrócić w prawo, aby zwiększyć minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),
- obrócić w lewo: migają godziny,
