2
Posto di guida
Berlingo_2_VP_papier_it_Chap02_Pret-a-partir_ed01-2014
39
ALL'AVVIAMENTO
Pulsante di azzeramento del
contachilometri parziale
Dopo questa operazione, se
si vuole scollegare la batteria,
chiudere il veicolo ed attendere
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.

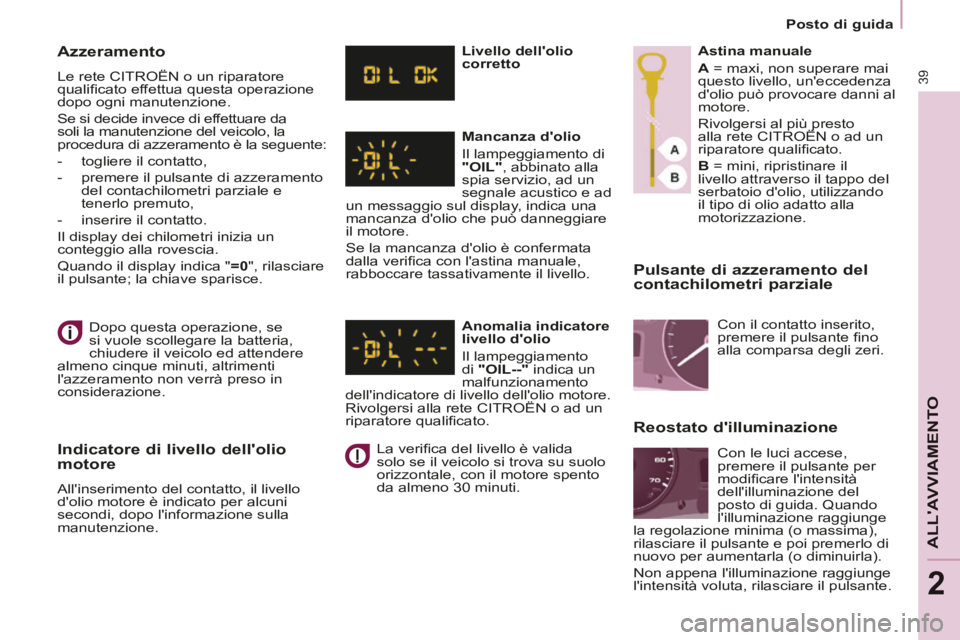

Azzeramento
Le rete CITROËN o un riparatore
qualifi cato effettua questa operazione
dopo ogni manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo, la
procedura di azzeramento è la seguente:
- togliere il contatto,
- premere il pulsante di azzeramento del contachilometri parziale e
tenerlo premuto,
- inserire il contatto.
Il display dei chilometri inizia un
conteggio alla rovescia.
Quando il display indica " =0 ", rilasciare
il pulsante; la chiave sparisce.
Indicatore di livello dell'olio
motore
All'inserimento del contatto, il livello
d'olio motore è indicato per alcuni
secondi, dopo l'informazione sulla
manutenzione. Livello dell'olio
corretto
Mancanza d'olio
Il lampeggiamento di
"OIL" , abbinato alla
spia servizio, ad un
segnale acustico e ad
un messaggio sul display, indica una
mancanza d'olio che può danneggiare
il motore.
Se la mancanza d'olio è confermata
dalla verifi ca con l'astina manuale,
rabboccare tassativamente il livello.
Anomalia indicatore
livello d'olio
Il lampeggiamento
di "OIL--" indica un
malfunzionamento
dell'indicatore di livello dell'olio motore.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.
La verifi ca del livello è valida
solo se il veicolo si trova su suolo
orizzontale, con il motore spento
da almeno 30 minuti. Astina manuale
A = maxi, non superare mai
questo livello, un'eccedenza
d'olio può provocare danni al
motore.
Rivolgersi al più presto
alla rete CITROËN o ad un
riparatore qualifi cato.
B = mini, ripristinare il
livello attraverso il tappo del
serbatoio d'olio, utilizzando
il tipo di olio adatto alla
motorizzazione.
Reostato d'illuminazione
Con il contatto inserito,
premere il pulsante fi no
alla comparsa degli zeri.
Con le luci accese,
premere il pulsante per
modifi care l'intensità
dell'illuminazione del
posto di guida. Quando
l'illuminazione raggiunge
la regolazione minima (o massima),
rilasciare il pulsante e poi premerlo di
nuovo per aumentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.

2
Stop & Start
Berlingo_2_VP_papier_it_Chap02_Pret-a-partir_ed01-2014
45
ALL'AVVIAMENTO
Passaggio in modalità START del
motore La spia "ECO" si spegne e il
motore si riavvia :
- con cambio manuale , premendo il pedale della frizione,
- con cambio manuale pilotato a 6 marce :
● leva delle marce in posizione A o
M , rilasciando il pedale del freno,
● oppure leva delle marce in posizione N e pedale del freno
rilasciato, passando con la leva
dalla posizione A o M ,
● oppure inserendo la retromarcia. Casi particolari : attivazione
automatica della modalità START
La modalità START si attiva
automaticamente quando :
- si apre la porta del guidatore,
- la cintura di sicurezza del guidatore
viene sganciata,
- la velocità del veicolo supera i 25 km/h con cambio manuale
o 11 km/h con cambio manuale
pilotato a 6 marce,
- il freno di stazionamento è in fase di inserimento,
- alcune condizioni specifi che (carica della batteria, temperatura
del motore, assistenza in frenata,
regolazione della climatizzazione...)
lo richiedono per assicurare il
controllo del sistema o del veicolo.
In questo caso, la spia
"ECO" lampeggia per alcuni
secondi poi si spegne.
Questo funzionamento è del tutto
normale.
Con cambio manuale in modalità
STOP, in caso di inserimento di
una marcia senza aver premuto
completamente il pedale della frizione,
si accende una spia o appare un
messaggio che invita a premerlo allo
scopo di garantire il riavviamento. Disattivazione
In qualsiasi momento, premere
il comando "ECO OFF" per
disattivare il sistema.
Questo è segnalato dall'accensione
della spia sul comando, accompagnato
da un messaggio sul display.
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente.

Avviamento e arresto
Berlingo_2_VP_papier_it_Chap02_Pret-a-partir_ed01-2014
48

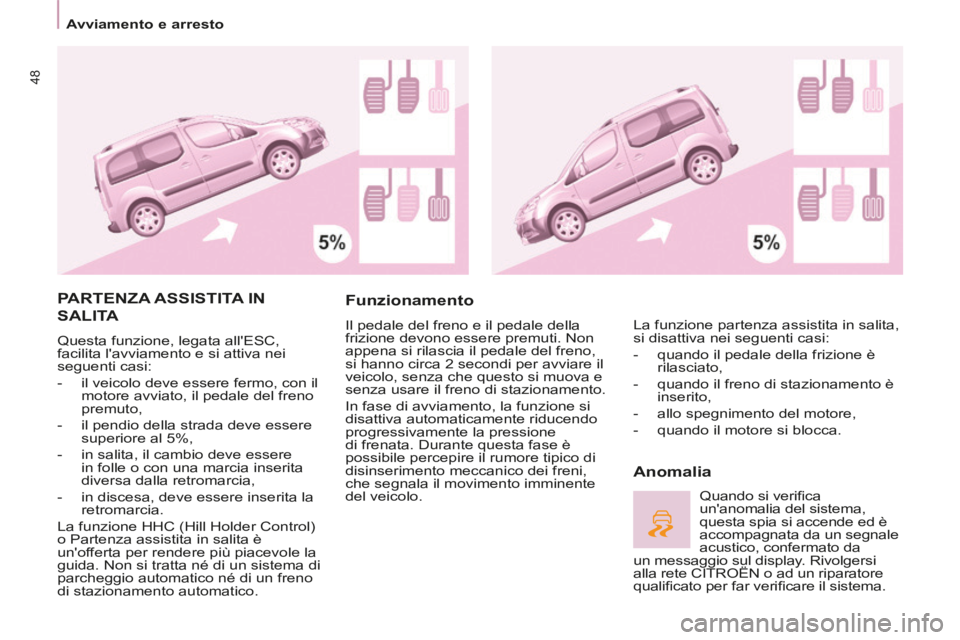

PARTENZA ASSISTITA IN
SALITA
Questa funzione, legata all'ESC,
facilita l'avviamento e si attiva nei
seguenti casi:
- il veicolo deve essere fermo, con il motore avviato, il pedale del freno
premuto,
- il pendio della strada deve essere superiore al 5%,
- in salita, il cambio deve essere in folle o con una marcia inserita
diversa dalla retromarcia,
- in discesa, deve essere inserita la retromarcia.
La funzione HHC (Hill Holder Control)
o Partenza assistita in salita è
un'offerta per rendere più piacevole la
guida. Non si tratta né di un sistema di
parcheggio automatico né di un freno
di stazionamento automatico.
Funzionamento
Il pedale del freno e il pedale della
frizione devono essere premuti. Non
appena si rilascia il pedale del freno,
si hanno circa 2 secondi per avviare il
veicolo, senza che questo si muova e
senza usare il freno di stazionamento.
In fase di avviamento, la funzione si
disattiva automaticamente riducendo
progressivamente la pressione
di frenata. Durante questa fase è
possibile percepire il rumore tipico di
disinserimento meccanico dei freni,
che segnala il movimento imminente
del veicolo.
Anomalia
La funzione partenza assistita in salita,
si disattiva nei seguenti casi:
- quando il pedale della frizione è rilasciato,
- quando il freno di stazionamento è inserito,
- allo spegnimento del motore,
- quando il motore si blocca.
Quando si verifi ca
un'anomalia del sistema,
questa spia si accende ed è
accompagnata da un segnale
acustico, confermato da
un messaggio sul display. Rivolgersi
alla rete CITROËN o ad un riparatore
qualifi cato per far verifi care il sistema.

50
Comandi al volante
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014
FARI DIURNI A LED
Fanalini fendinebbia posteriori
(ambra, seconda rotazione
della ghiera in avanti).
Fari fendinebbia anteriori
(verde, prima rotazione della
ghiera in avanti).
Fari fendinebbia anteriori e fanalini
fendinebbia posteriori
La selezione si effettua ruotando la
ghiera ad impulsi
B , in avanti per
accendere, all'indietro per spegnere.
Lo stato è visualizzato dalla spia sul
quadro strumenti.
Funzionano con le luci di posizione e
gli anabbaglianti accesi. Ricordarsi di spegnerli non
appena non sono più necessarii.
L'accensione automatica dei fari
spegne i fendinebbia posteriori, ma i
fendinebbia anteriori rimangono accesi.
Per spegnere i fanalini fendinebbia
posteriori e i fari fendinebbia anteriori,
ruotare la ghiera due volte di seguito
all'indietro.
Sia di giorno che di notte, con la
pioggia o con il sole, i fendinebbia
posteriori accesi abbagliano e sono
quindi vietati.
Accensione automatica dei fari
In caso di nebbia o di neve, il sensore
di luminosità può rilevare una luce
suffi ciente. In questo caso, i fari non
si accenderanno automaticamente. Se
necessario, accendere manualmente gli
anabbaglianti.
Non ricoprire il sensore di
luminosità che si trova sul
parabrezza, dietro al retrovisore.
Serve per l'accensione automatica
dei fari e per il funzionamento del
tergicristallo automatico.
Attivazione
Portare la ghiera sulla posizione
AUTO . L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione
Ruotare la ghiera in avanti o indietro.
La disattivazione è accompagnata da
un messaggio sul display.
La funzione viene temporaneamente
disattivata quando si utilizza il
comando manuale dei fari. Le luci di posizione
e gli anabbaglianti
si accendono
automaticamente
in caso di scarsa
luminosità o di
funzionamento dei tergicristalli. Si
spengono non appena la luminosità
torna ad essere suffi ciente o se i
tergicristalli vengono disattivati.
Questa funzione non è compatibile con
i fari diurni.
All'avviamento del veicolo, di giorno,
i fari diurni d'ambiente si accendono
automaticamente.
All'accensione manuale o automatica
delle luci di posizione, dei fari
anabbaglianti o abbaglianti, i fari diurni
si spengono.
Programmazione
Per i Paesi in cui la regolamentazione
non impone l'accensione dei fari
diurni, è possibile attivare la funzione
passando dal menu di confi gurazione.
Se l'utilizzatore non interviene
entro 30 minuti, si attiva la modalità
Economia per evitare che la batteria
si scarichi (vedere la sezione 7, parte
"Batteria"). Le funzioni vengono messe
in stato di veglia e la spia della batteria
lampeggia.
La modalità Economia non riguarda le
luci di posizione.

51
Comandi al volante
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014
In caso di
malfunzionamento del
sensore di luminosità , i fari
si accendono, accompagnati
dalla spia service, da un
segnale acustico e da un messaggio
sul display.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.
Accensione temporizzata dei
fari (funzione Follow me home)
Tenere temporaneamente accesi gli
anabbaglianti dopo aver disinserito il
contatto, agevola l'allontanamento dal
veicolo in caso di scarsa luminosità.
FASCIO DEI PROIETTORI
A seconda del carico della vettura, è
necessario adattare l'orientamento del
fascio.
0 - A vuoto.
1 - Con carico parziale.
2 - Con carico medio.
3 - Con carico massimo autorizzato.
Funzionamento manuale
- Con il contatto disinserito, tirare la
leva di "lampeggio dei fari" entro
un minuto dal disinserimento del
contatto.
I fari si spengono automaticamente
entro una temporizzazione prestabilita.
Funzionamento automatico
Consultare il capitolo 9, sezione
"Struttura display". Regolazione iniziale sulla posizione 0.

Attivare la funzione nel menu
"Confi gurazione veicolo".
Programmazione
L'attivazione o la disattivazione della
funzione si effettua mediante il menu di
confi gurazione del veicolo.
Questa funzione è attivata per default. Disattivazione
Questa funzione non è attiva:
- al di sotto di un determinato angolo di rotazione del volante,
- ad una velocità superiore a 40 km/h,
- quando è inserita la retromarcia. Attivazione
Questa funzione si attiva:
- attivando l'indicatore di direzione corrispondente,
oppure
- a partire da un determinato angolo di rotazione del volante.
Con i fari anabbaglianti o abbaglianti
accesi, questa funzione permette al
fascio di luce del faro fendinebbia
anteriore d'illuminare l'interno della
curva, quando la velocità del veicolo
è inferiore a 40 km/h (guida in città,
strada a curve, incroci, manovre di
parcheggio ...).
Illuminazione statica in curva
Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è diverso
rispetto a quello del Paese in cui
è commercializzato il veicolo, è
necessario adattare la regolazione dei
fari abbaglianti per non abbagliare i
guidatori che sopraggiungono in senso
contrario.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.

52
Comandi al volante
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014
2 Funzionamento rapido
(forti precipitazioni).
1 Funzionamento normale
(pioggia moderata).
I Funzionamento intermittente.
0 Arresto.
 Movimento singolo
(spingere verso il basso).
Sulla posizione Intermittente,
la cadenza di funzionamento è
proporzionale alla velocità del veicolo.
COMANDO DEL TERGICRISTALLO
Tergicristallo anteriore manuale È necessario riattivare il comando
dopo ogni interruzione del contatto
superiore a un minuto, con il comando
del tergicristallo in posizione 2, 1 o I:
- portare il comando su una posizione qualsiasi,
- quindi ricollocarlo nella posizione desiderata.
Non ricoprire il sensore di
pioggia, che si trova al centro
del parabrezza, dietro il
retrovisore. Attivazione
Premere il comando verso il basso.
L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Disattivazione / Neutralizzazione
Porre il comando del tergicristallo in
posizione
I , 1 o 2 . La disattivazione
della funzione è accompagnata da un
messaggio sul display.
In caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà
in modo intermittente.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato per far verifi care
il sistema. Nella posizione AUTO il tergicristallo
funziona automaticamente e adatta
la sua velocità in funzione delle
precipitazioni.
Usciti dal modo AUTO , per le altre
posizioni riferirsi al Tergicristallo
anteriore manuale.
È necessario riattivare il funzionamento
automatico ogni volta che si
disinserisce il contatto per più di un
minuto, dando un impulso verso il
basso sul comando.
In caso di lavaggio automatico
del veicolo, disinserire il contatto
per evitare l'attivazione del
tergicristallo automatico.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il funzionamento
automatico.
Tergicristallo automatico

58
Comandi al volante
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014

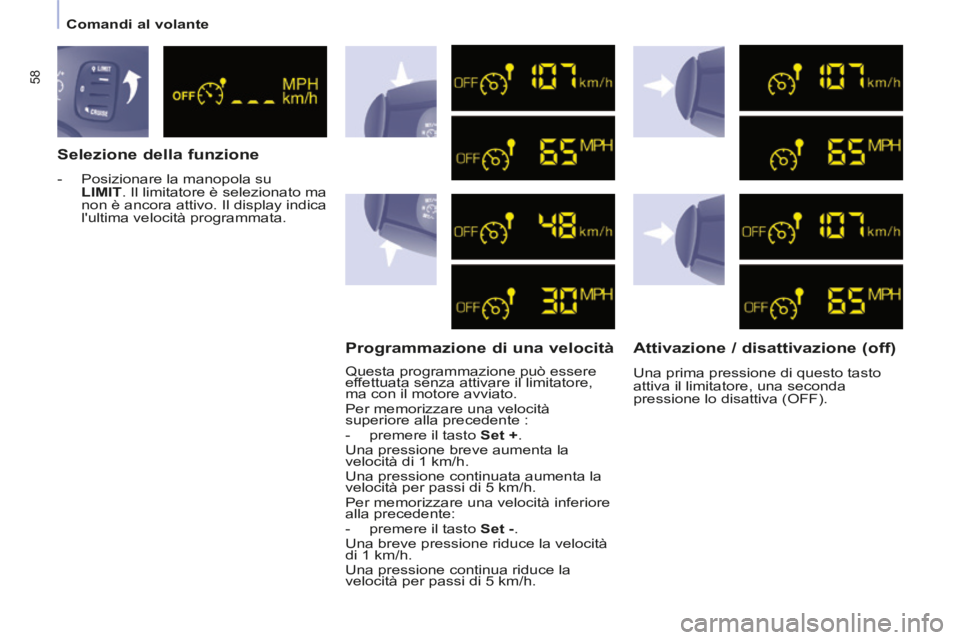

Selezione della funzione
- Posizionare la manopola su
LIMIT . Il limitatore è selezionato ma
non è ancora attivo. Il display indica
l'ultima velocità programmata.
Programmazione di una velocità
Questa programmazione può essere
effettuata senza attivare il limitatore,
ma con il motore avviato.
Per memorizzare una velocità
superiore alla precedente :
- premere il tasto Set + .
Una pressione breve aumenta la
velocità di 1 km/h.
Una pressione continuata aumenta la
velocità per passi di 5 km/h.
Per memorizzare una velocità inferiore
alla precedente:
- premere il tasto Set - .
Una breve pressione riduce la velocità
di 1 km/h.
Una pressione continua riduce la
velocità per passi di 5 km/h.
Attivazione / disattivazione (off)
Una prima pressione di questo tasto
attiva il limitatore, una seconda
pressione lo disattiva (OFF).

Aerazione
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014
62
Per un uso corretto
Per raffreddare o riscaldare al
massimo l'abitacolo, è possibile
superare il valore 15 o 27 girando il
comando fi no a visualizzare LO o HI.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda (o più calda) rispetto al valore
di comfort, è inutile modifi care il
valore visualizzato per raggiungere
velocemente il confort desiderato. Il
sistema utilizzerà le sue prestazioni
massime per raggiungere il valore di
confort impostato.
ARIA CONDIZIONATA AUTOMATICA A REGOLAZIONE SEPARATA
Funzionamento automatico
Programma confort AUTO
È il modo normale di utilizzo del
sistema dell'aria condizionata. Valore di confort lato conducente o
passeggero
Il valore indicato sul display
corrisponde ad un livello di confort
e non ad una temperatura in gradi
Celsius o Fahrenheit.
Ruotare questo comando
verso sinistra o destra per
diminuire o aumentare il
valore. Per ottenere un
confort ottimale, regolare la
temperatura intorno a 21°. Tuttavia,
a seconda dei bisogni, la regolazione
abituale va da 18 a 24°.
Non ricoprire il sensore di
soleggiamento che si trova sul
cruscotto.
Premere questo tasto, appare
il simbolo AUTO.
A seconda del valore di
confort selezionato, il sistema
gestisce la distribuzione,
la quantità e l'entrata d'aria per
garantire il confort ed un ricircolo d'aria
suffi ciente all'interno dell'abitacolo.
Non è necessario intervenire. Quando il motore è freddo, per evitare
un'eccessiva diffusione d'aria fredda,
il diffusore raggiunge il suo livello
ottimale solo progressivamente.
Per un maggior livello di confort,
tra due avviamenti del veicolo, le
regolazioni vengono conservate.
La funzione automatica non verrà
più mantenuta se si modifi ca una
regolazione manualmente (la scritta
AUTO sparisce).
CONDUCENTE E PASSEGGERO

Aerazione
Berlingo_2_VP_papier_it_Chap03_Ergonomie_ed01-2014
63
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3

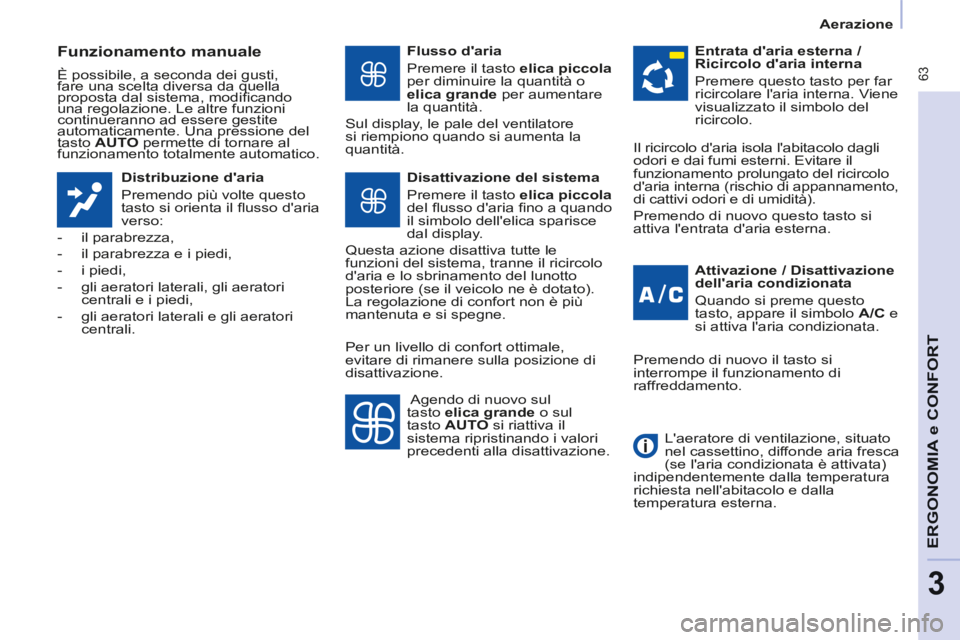

Funzionamento manuale
È possibile, a seconda dei gusti,
fare una scelta diversa da quella
proposta dal sistema, modifi cando
una regolazione. Le altre funzioni
continueranno ad essere gestite
automaticamente. Una pressione del
tasto AUTO permette di tornare al
funzionamento totalmente automatico.
Distribuzione d'aria
Premendo più volte questo
tasto si orienta il fl usso d'aria
verso:
- il parabrezza,
- il parabrezza e i piedi,
- i piedi,
- gli aeratori laterali, gli aeratori centrali e i piedi,
- gli aeratori laterali e gli aeratori centrali. Flusso d'aria
Premere il tasto
elica piccola
per diminuire la quantità o
elica grande per aumentare
la quantità.
Sul display, le pale del ventilatore
si riempiono quando si aumenta la
quantità.
Attivazione / Disattivazione
dell'aria condizionata
Quando si preme questo
tasto, appare il simbolo A/C e
si attiva l'aria condizionata.
Disattivazione del sistema
Premere il tasto
elica piccola
del fl usso d'aria fi no a quando
il simbolo dell'elica sparisce
dal display.
Questa azione disattiva tutte le
funzioni del sistema, tranne il ricircolo
d'aria e lo sbrinamento del lunotto
posteriore (se il veicolo ne è dotato).
La regolazione di confort non è più
mantenuta e si spegne. Entrata d'aria esterna /
Ricircolo d'aria interna
Premere questo tasto per far
ricircolare l'aria interna. Viene
visualizzato il simbolo del
ricircolo.
Agendo di nuovo sul
tasto elica grande o sul
tasto AUTO si riattiva il
sistema ripristinando i valori
precedenti alla disattivazione. Il ricircolo d'aria isola l'abitacolo dagli
odori e dai fumi esterni. Evitare il
funzionamento prolungato del ricircolo
d'aria interna (rischio di appannamento,
di cattivi odori e di umidità).
Premendo di nuovo questo tasto si
attiva l'entrata d'aria esterna.
Premendo di nuovo il tasto si
interrompe il funzionamento di
raffreddamento.
L'aeratore di ventilazione, situato
nel cassettino, diffonde aria fresca
(se l'aria condizionata è attivata)
indipendentemente dalla temperatura
richiesta nell'abitacolo e dalla
temperatura esterna.
Per un livello di confort ottimale,
evitare di rimanere sulla posizione di
disattivazione.

104
Parcheggio assistito
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
L'assistenza al parcheggio posteriore
sonora e/o grafi ca è costituita da
quattro sensori di prossimità collocati
nel paraurti posteriore. Questi sensori
individuano tutti gli ostacoli che entrano
nel campo controllato : persone,
veicoli, alberi, barriere che si trovano
dietro il veicolo in manovra.
Alcuni oggetti individuati all'inizio della
manovra potrebbero non essere più
individuati a fi ne manovra, a causa
delle zone cieche situate tra e sotto i
sensori. Esempio: paletti, segnalazioni
di cantiere o cordolo di marciapiede.
Inserire la retromarcia
ASSISTENZA AL PARCHEGGIO
POSTERIORE
Visualizzazione sul display
Disattivare l'assistenza al
parcheggio
Mettere in folle.
Un segnale acustico conferma
l'attivazione del sistema all'inserimento
della retromarcia. L'informazione di
prossimità è fornita da un segnale
acustico, sempre più rapido man mano
che il veicolo si avvicina all'ostacolo.
Quando la distanza "veicolo/ostacolo"
è inferiore a trenta centimetri circa, il
segnale acustico diventa continuo.
