CITROEN BERLINGO MULTISPACE 2014 Návod na použití (in Czech)

19
Otevírání
PŘIPRAVENI k ODJEZDU
2
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
Když opouštíte vozidlo, zkontrolujte,
zda jsou zhasnutá světla, a zda jste
ve vozidle neponechali viditelně žádný
cenný předmět.
Z bezpečnostních důvodů (při jízdě s
dětmi) vytáhněte před vystoupením z
vozidla klíč ze spínací skřínky, i když
odcházíte jen na krátkou chvíli.
Správné používání
Neprovádějte žádné úpravy na
systému elektronického imobilizéru.
Manipulace s dálkovým ovladačem
například v kapse může způsobit
nechtěné odemknutí dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy, …) může
dočasně narušit činnost dálkového
ovládání.
Dálkový ovladač nemůže fungovat,
když je klíč zasunutý ve spínací
skříňce, a to ani při vypnutém
zapalování.
ELEKTRONICKÉ BLOKOVÁNÍ
STARTOVÁNÍ "IMOBILIZÉR"
Všechny klíče od vozidla obsahují
čip pro ovládání elektronického
imobilizéru.
Toto zařízení blokuje systém
dodávky paliva do motoru. Aktivuje
se automaticky při vytažení klíče ze
spínací skřínky.
Při zapnutí zapalování je navázána
komunikace mezi klíčem a
elektronickým imobilizérem.
Kovová část klíče musí být pro dobrou
komunikaci řádně vysunutá z pouzdra.
V případě ztráty klíčů
Navštivte servisní síť CITROËN a
přineste s sebou technický průkaz
vozidla a průkaz totožnosti.
Pracovníci servisní sítě CITROËN
následně budou moci zjistit kód klíče a
kód imobilizéru pro objednání nového
klíče. Při koupi ojetého vozidla:
- Nechte provést v servisní síti
CITROËN postup uložení klíčů do
paměti systému, který zaručí, že
bude možno nastartovat vozidlo
pouze s klíči ve Vašem vlastnictví.
ALARM
Pokud je jím Vaše vozidlo vybaveno,
alarm zajišťuje dva typy ochrany:
- obvodovou ochranu, u níž se siréna rozezní v případě otevření
předních/zadních dveří nebo
kapoty motoru,
- prostorovou ochranu, u níž se siréna rozezní v případě změny
vnitřního prostoru v kabině (rozbití
skla nebo pohyb uvnitř kabiny).
Pokud je Vaše vozidlo vybaveno
přepážkou, není v nákladovém
prostoru prostorová ochrana funkční.
Zamykání vozidla s aktivací
obou typů ochrany
Aktivace
- Vypněte zapalování a vystupte z vozidla.
- Uveďte alarm do pohotovosti během pěti minut, které následují
po Vašem vystoupení z vozidla,
a sice zamknutím nebo super
zamknutím vozidla dálkovým
ovladačem. Červená dioda na
tlačítku bliká jednou za sekundu.

20
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

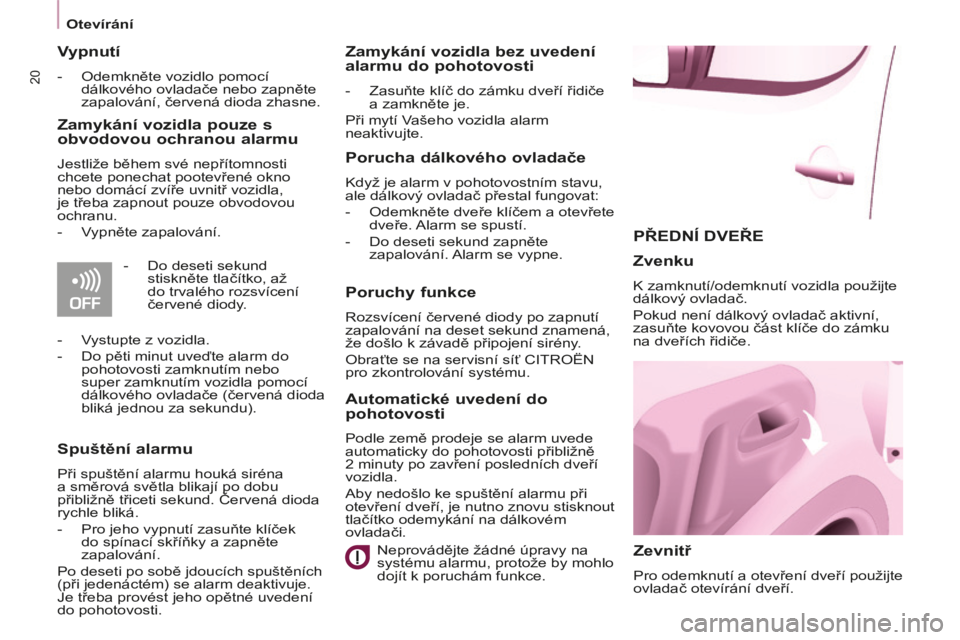

PŘEDNÍ DVEŘE
Zevnitř
Pro odemknutí a otevření dveří použijte
ovladač otevírání dveří.
Zvenku
K zamknutí/odemknutí vozidla použijte
dálkový ovladač.
Pokud není dálkový ovladač aktivní,
zasuňte kovovou část klíče do zámku
na dveřích řidiče.
Vypnutí
- Odemkněte vozidlo pomocí dálkového ovladače nebo zapněte
zapalování, červená dioda zhasne.
Zamykání vozidla pouze s
obvodovou ochranou alarmu
Jestliže během své nepřítomnosti
chcete ponechat pootevřené okno
nebo domácí zvíře uvnitř vozidla,
je třeba zapnout pouze obvodovou
ochranu.
- Vypněte zapalování.
- Do deseti sekund stiskněte tlačítko, až
do trvalého rozsvícení
červené diody.
- Vystupte z vozidla.
- Do pěti minut uveďte alarm do pohotovosti zamknutím nebo
super zamknutím vozidla pomocí
dálkového ovladače (červená dioda
bliká jednou za sekundu).
Spuštění alarmu
Při spuštění alarmu houká siréna
a směrová světla blikají po dobu
přibližně třiceti sekund. Červená dioda
rychle bliká.
- Pro jeho vypnutí zasuňte klíček do spínací skříňky a zapněte
zapalování.
Po deseti po sobě jdoucích spuštěních
(při jedenáctém) se alarm deaktivuje.
Je třeba provést jeho opětné uvedení
do pohotovosti.
Zamykání vozidla bez uvedení
alarmu do pohotovosti
- Zasuňte klíč do zámku dveří řidiče a zamkněte je.
Při mytí Vašeho vozidla alarm
neaktivujte.
Porucha dálkového ovladače
Když je alarm v pohotovostním stavu,
ale dálkový ovladač přestal fungovat:
- Odemkněte dveře klíčem a otevřete dveře. Alarm se spustí.
- Do deseti sekund zapněte zapalování. Alarm se vypne.
Poruchy funkce
Rozsvícení červené diody po zapnutí
zapalování na deset sekund znamená,
že došlo k závadě připojení sirény.
Obraťte se na servisní síť CITROËN
pro zkontrolování systému.
Automatické uvedení do
pohotovosti
Podle země prodeje se alarm uvede
automaticky do pohotovosti přibližně
2 minuty po zavření posledních dveří
vozidla.
Aby nedošlo ke spuštění alarmu při
otevření dveří, je nutno znovu stisknout
tlačítko odemykání na dálkovém
ovladači.
Neprovádějte žádné úpravy na
systému alarmu, protože by mohlo
dojít k poruchám funkce.

21
Otevírání
PŘIPRAVENI k ODJEZDU
2
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
BOČNÍ POSUVNÉ DVEŘE
Zvenku
Přitáhněte madlo směrem k sobě a
poté dozadu; při otevírání doprovázejte
pohyb dveří až za bod odporu, aby se
dveře zajistily v otevřené poloze.
Když je otevřená klapka uzávěru
palivové nádrže, brání speciální
mechanický systém otevření levých
bočních dveří.
Zevnitř
Odemkněte dveře tímto madlem a při
otevírání doprovázejte jejich pohyb
směrem dozadu až k bodu odporu. Při
posunutí až za bod odporu se dveře
zajistí v otevřené poloze.
Při zavírání přitáhněte boční dveře za
madlo pro jejich uvedení do pohybu a
překonání bodu odporu. Poté využijte
tvarovaný úchyt v horní části dveřního
sloupku pro pomoc při zavírání dveří
až do jejich zajištění.
Nepoužívejte madlo k posunování
dveří.
Správné používání
Dbejte na to, aby nedošlo k zakrytí
vodítka dveří na podlaze, nezbytného
pro posunování bočních dveří.
Pokud stojíte na svahu, doprovázejte
rukou pohyb bočních dveří. Dveře by
se totiž mohly z důvodu sklonu terénu
otevřít nebo zavřít neočekávaně rychle
a způsobit zranění.
Z bezpečnostních a funkčních důvodů
nejezděte s otevřenými bočními
posuvnými dveřmi.

22
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

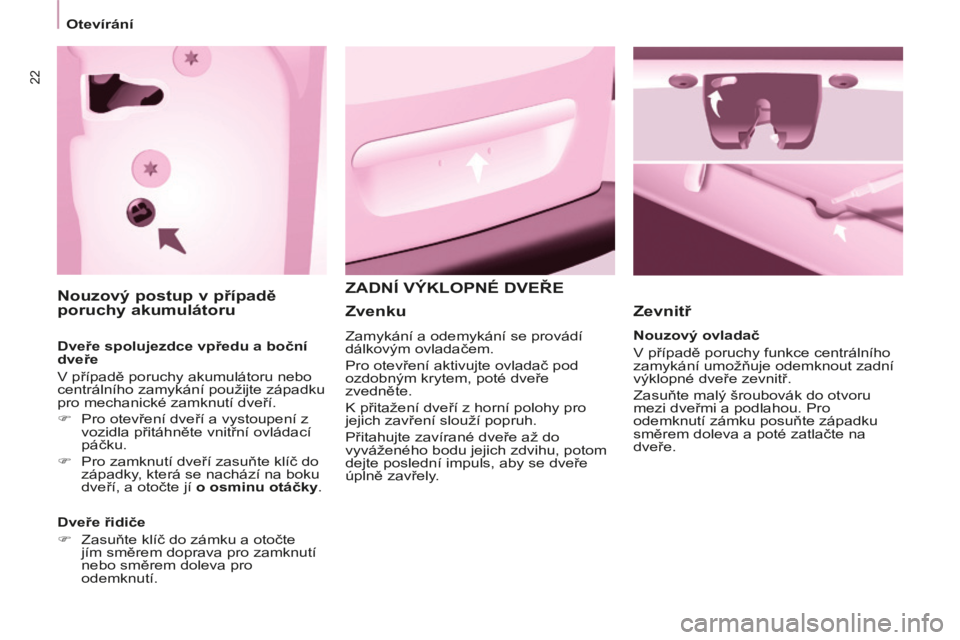

Nouzový postup v případě
poruchy akumulátoru
Dveře spolujezdce vpředu a boční
dveře
V případě poruchy akumulátoru nebo
centrálního zamykání použijte západku
pro mechanické zamknutí dveří.
 Pro otevření dveří a vystoupení z vozidla přitáhněte vnitřní ovládací
páčku.
 Pro zamknutí dveří zasuňte klíč do západky, která se nachází na boku
dveří, a otočte jí o osminu otáčky .
Dveře řidiče
 Zasuňte klíč do zámku a otočte jím směrem doprava pro zamknutí
nebo směrem doleva pro
odemknutí.
ZADNÍ VÝKLOPNÉ DVEŘE
Zevnitř
Nouzový ovladač
V případě poruchy funkce centrálního
zamykání umožňuje odemknout zadní
výklopné dveře zevnitř.
Zasuňte malý šroubovák do otvoru
mezi dveřmi a podlahou. Pro
odemknutí zámku posuňte západku
směrem doleva a poté zatlačte na
dveře.
Zvenku
Zamykání a odemykání se provádí
dálkovým ovladačem.
Pro otevření aktivujte ovladač pod
ozdobným krytem, poté dveře
zvedněte.
K přitažení dveří z horní polohy pro
jejich zavření slouží popruh.
Přitahujte zavírané dveře až do
vyváženého bodu jejich zdvihu, potom
dejte poslední impuls, aby se dveře
úplně zavřely.

23
Otevírání
PŘIPRAVENI k ODJEZDU
2
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

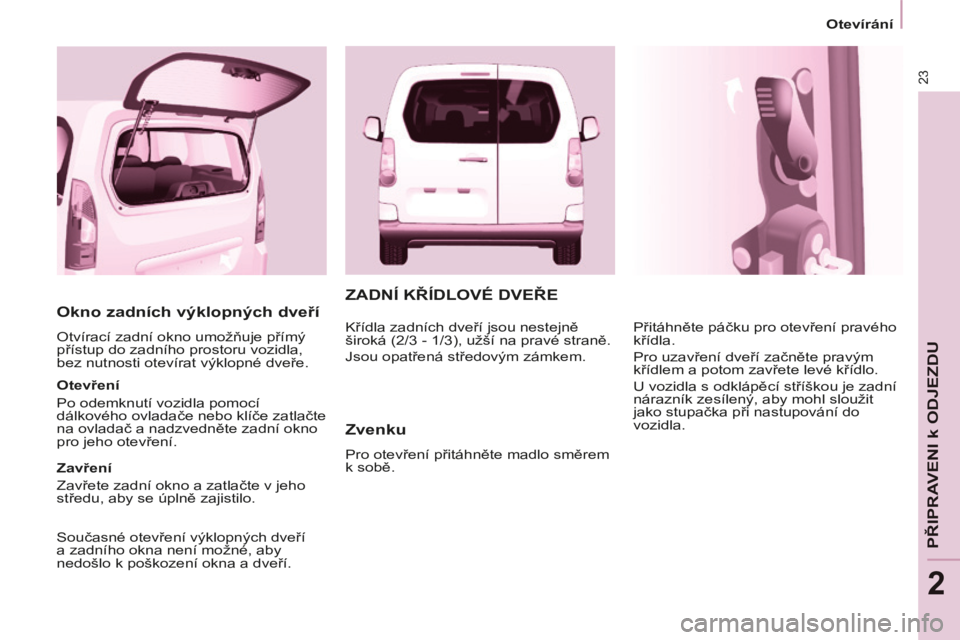

Okno zadních výklopných dveří
Otvírací zadní okno umožňuje přímý
přístup do zadního prostoru vozidla,
bez nutnosti otevírat výklopné dveře.
Otevření
Po odemknutí vozidla pomocí
dálkového ovladače nebo klíče zatlačte
na ovladač a nadzvedněte zadní okno
pro jeho otevření.
Zavření
Zavřete zadní okno a zatlačte v jeho
středu, aby se úplně zajistilo.
Současné otevření výklopných dveří
a zadního okna není možné, aby
nedošlo k poškození okna a dveří.
ZADNÍ KŘÍDLOVÉ DVEŘE
Zvenku
Pro otevření přitáhněte madlo směrem
k sobě. Přitáhněte páčku pro otevření pravého
křídla.
Pro uzavření dveří začněte pravým
křídlem a potom zavřete levé křídlo.
U vozidla s odklápěcí stříškou je zadní
nárazník zesílený, aby mohl sloužit
jako stupačka při nastupování do
vozidla.
Křídla zadních dveří jsou nestejně
široká (2/3 - 1/3), užší na pravé straně.
Jsou opatřená středovým zámkem.

24
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

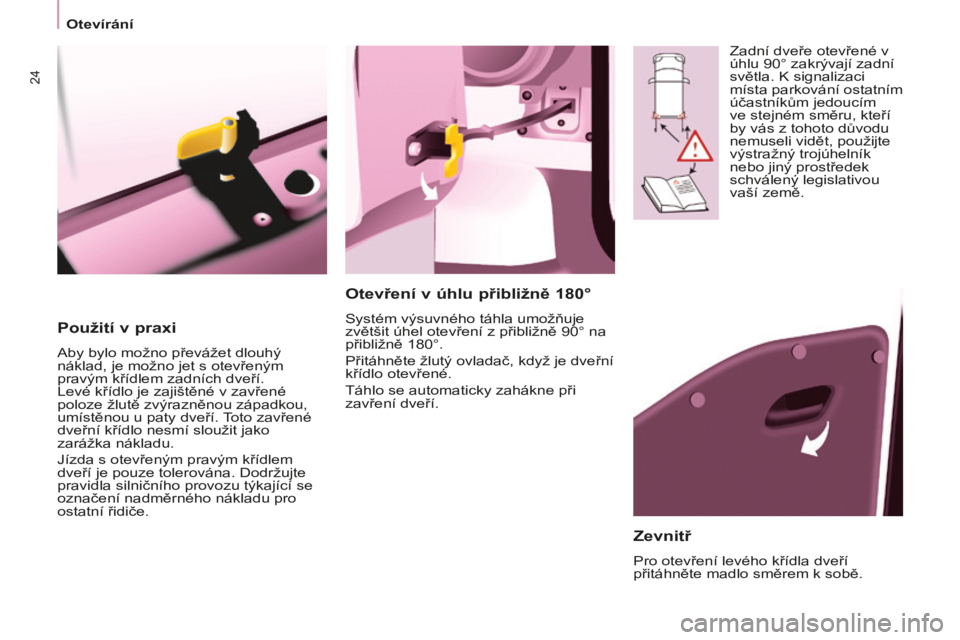

Použití v praxi
Aby bylo možno převážet dlouhý
náklad, je možno jet s otevřeným
pravým křídlem zadních dveří.
Levé křídlo je zajištěné v zavřené
poloze žlutě zvýrazněnou západkou,
umístěnou u paty dveří. Toto zavřené
dveřní křídlo nesmí sloužit jako
zarážka nákladu.
Jízda s otevřeným pravým křídlem
dveří je pouze tolerována. Dodržujte
pravidla silničního provozu týkající se
označení nadměrného nákladu pro
ostatní řidiče.
Zevnitř
Pro otevření levého křídla dveří
přitáhněte madlo směrem k sobě.
Otevření v úhlu přibližně 180°
Systém výsuvného táhla umožňuje
zvětšit úhel otevření z přibližně 90° na
přibližně 180°.
Přitáhněte žlutý ovladač, když je dveřní
křídlo otevřené.
Táhlo se automaticky zahákne při
zavření dveří. Zadní dveře otevřené v
úhlu 90° zakrývají zadní
světla. K signalizaci
místa parkování ostatním
účastníkům jedoucím
ve stejném směru, kteří
by vás z tohoto důvodu
nemuseli vidět, použijte
výstražný trojúhelník
nebo jiný prostředek
schválený legislativou
vaší země.

25
Otevírání
PŘIPRAVENI k ODJEZDU
2
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
ZADNÍ STŘEŠNÍ VÍKO
Opěrná tyč
Po otevření zadního víka na střeše
máte k dispozici opěrnou tyč pro
přepravu dlouhých předmětů.
Nadzvedněte páčku a sklopte opěrnou
tyč.
Veďte ji až ke sloupku dveří.
Jednou rukou přidržte přepravované
dlouhé předměty, druhou rukou
zvedněte a dejte na místo opěrnou tyč.
Ujistěte se o dobrém zajištění tyče
zatlačením páčky až za bod odporu
a upevněte bezpečně přepravovaný
náklad. Zadní nárazník je zesílený, aby
mohl sloužit jako stupátko pro
přístup do vozidla.
Zadní dveře se zamknou, jen když
je opěrná tyč na svém místě.
Když je otevřené zadní střešní víko,
pozor na průjezdy se sníženou výškou.
Nikdy neopírejte náklad přímo o zadní
dveře.
Dodržujte závazné předpisy pro
signalizování přečnívajícího nákladu
ostatním účastníkům silničního
provozu.
Zadní střešní víko používejte pouze na
krátké vzdálenosti. Boční držáky mohou být využity jako
kotvicí body,
- sklopte černou páčku pro zajištění
střešního víka.
Řádné zajištění víka zaručuje jeho
dobré přitisknutí k těsnění pro
dokonalou těsnost a bezhlučnost.
Toto střešní víko je kompatibilní pouze
s verzí s křídlovými dveřmi vzadu.
Otevření zadního střešního víka:
- nadzvedněte černou páčku
kloubového spoje,
- odlehčete kloubový spoj zatlačením na střešní víko (směrem dolů), poté
vyhákněte háček,
- nadzvedněte střešní víko,
- překročte bod odporu pro zablokování střešního víka
upevňovacími vzpěrami.
Nejezděte nikdy bez namontovaných
upevňovacích vzpěr.
Zavření zadního střešního víka:
- ověřte správné zajištění opěrné tyče,
- sklopte zadní střešní víko,
- přitlačujte střešní víko směrem dolů, uchopte dvě očka pružiny a
zahákněte háček do jeho uložení, K zadnímu střešnímu víku nikdy
nepřipevňujte náklad.
Nikdy nejezděte bez zajištěné opěrné
tyče.

26
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

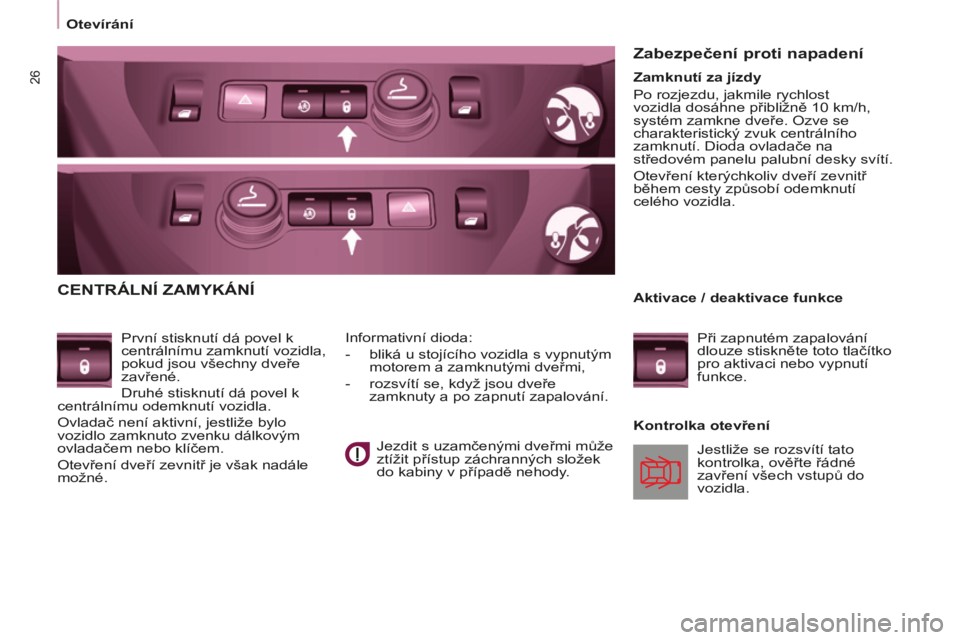

CENTRÁLNÍ ZAMYKÁNÍ
První stisknutí dá povel k
centrálnímu zamknutí vozidla,
pokud jsou všechny dveře
zavřené.
Druhé stisknutí dá povel k
centrálnímu odemknutí vozidla.
Ovladač není aktivní, jestliže bylo
vozidlo zamknuto zvenku dálkovým
ovladačem nebo klíčem.
Otevření dveří zevnitř je však nadále
možné. Kontrolka otevření
Informativní dioda:
- bliká u stojícího vozidla s vypnutým
motorem a zamknutými dveřmi,
- rozsvítí se, když jsou dveře zamknuty a po zapnutí zapalování.
Zabezpečení proti napadení
Jestliže se rozsvítí tato
kontrolka, ověřte řádné
zavření všech vstupů do
vozidla.
Zamknutí za jízdy
Po rozjezdu, jakmile rychlost
vozidla dosáhne přibližně 10 km/h,
systém zamkne dveře. Ozve se
charakteristický zvuk centrálního
zamknutí. Dioda ovladače na
středovém panelu palubní desky svítí.
Otevření kterýchkoliv dveří zevnitř
během cesty způsobí odemknutí
celého vozidla.
Aktivace / deaktivace funkce Při zapnutém zapalování
dlouze stiskněte toto tlačítko
pro aktivaci nebo vypnutí
funkce.
Jezdit s uzamčenými dveřmi může
ztížit přístup záchranných složek
do kabiny v případě nehody.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
27
PŘIPRAVENI k ODJEZDU

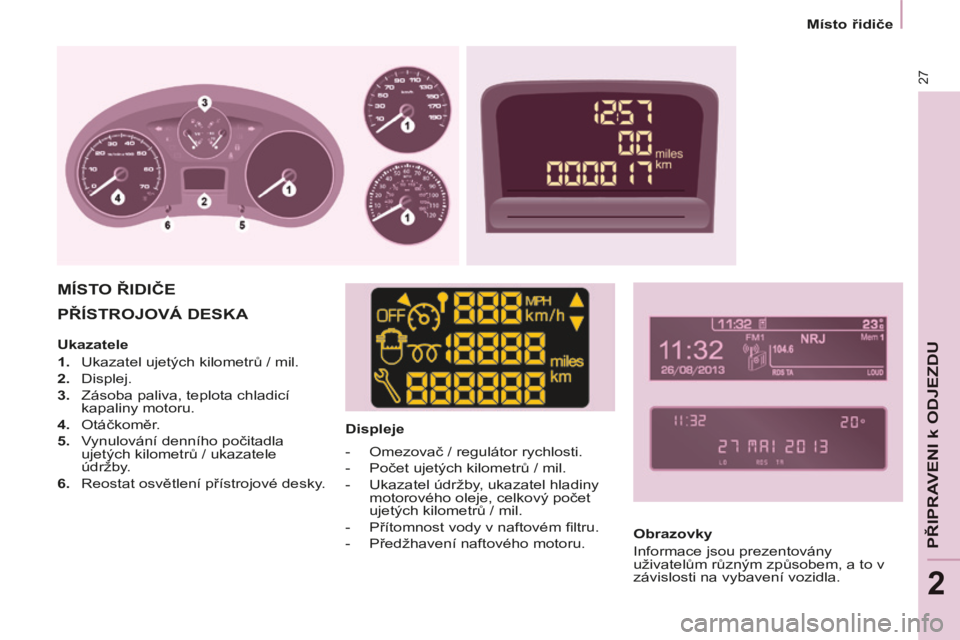

PŘÍSTROJOVÁ DESKA
Displeje
MÍSTO ŘIDIČE
Obrazovky
Informace jsou prezentovány
uživatelům různým způsobem, a to v
závislosti na vybavení vozidla.
Ukazatele
1. Ukazatel ujetých kilometrů / mil.
2. Displej.
3. Zásoba paliva, teplota chladicí
kapaliny motoru.
4. Otáčkoměr.
5. Vynulování denního počitadla ujetých kilometrů / ukazatele
údržby.
6. Reostat osvětlení přístrojové desky. - Omezovač / regulátor rychlosti.
- Počet ujetých kilometrů / mil.
- Ukazatel údržby, ukazatel hladiny
motorového oleje, celkový počet
ujetých kilometrů / mil.
- Přítomnost vody v naftovém fi ltru.
- Předžhavení naftového motoru.

Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
28
Středová konzola s displejem
Přístrojová deska bez displeje
- otočte vpravo ke zvýšení údaje v hodinách (pro rychlou změnu údaje
držte tlačítko otočené vpravo),
- otočte vlevo: zobrazí se 24 h nebo 12 h,
- otočte vpravo a zvolte 24 h nebo 12 h,
- otočte vlevo k ukončení nastavování času.
Po přibližně 30 sekundách nečinnosti
se ukazatel vrátí do běžného
zobrazování.

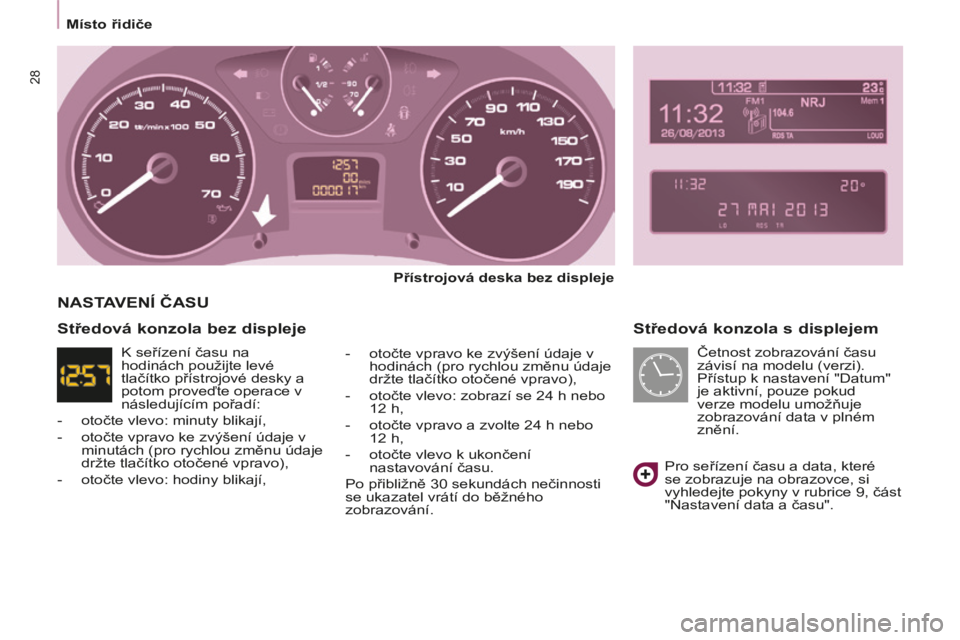

NASTAVENÍ ČASU
Pro seřízení času a data, které
se zobrazuje na obrazovce, si
vyhledejte pokyny v rubrice 9, část
"Nastavení data a času".
Středová konzola bez displeje
Četnost zobrazování času
závisí na modelu (verzi).
Přístup k nastavení "Datum"
je aktivní, pouze pokud
verze modelu umožňuje
zobrazování data v plném
znění.
K seřízení času na
hodinách použijte levé
tlačítko přístrojové desky a
potom proveďte operace v
následujícím pořadí:
- otočte vlevo: minuty blikají,
- otočte vpravo ke zvýšení údaje v minutách (pro rychlou změnu údaje
držte tlačítko otočené vpravo),
- otočte vlevo: hodiny blikají,
