CITROEN BERLINGO MULTISPACE 2014 Návod na použití (in Czech)

Sedadla
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
79
ERGONOMIE
a K
OMFORT
3
Demontáž sedadla
- Je-li třeba, posuňte přední sedadla vpřed.
- Zasuňte opěrku hlavy.
- Uveďte sedadlo do složené polohy.
- Překlopte sedadlo směrem dopředu a nadzvedněte jej. Zpětná montáž sedadla
Štítek vám připomíná jeho umístění,
které je třeba dodržet.
- Umístěte háčky předních nohou
mezi dvě tyče.
- Sklopte sedadlo dozadu pro upevnění do zadních kotvicích
bodů.
- Zatáhněte za ovladač pro umístění opěradla do původní polohy.
- Vysuňte nahoru opěrku hlavy. Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí
body a neznemožňovaly tak správnou
aretaci celého sedadla.
Manipulace se sedadlem 2. řady

Sedadla
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
80

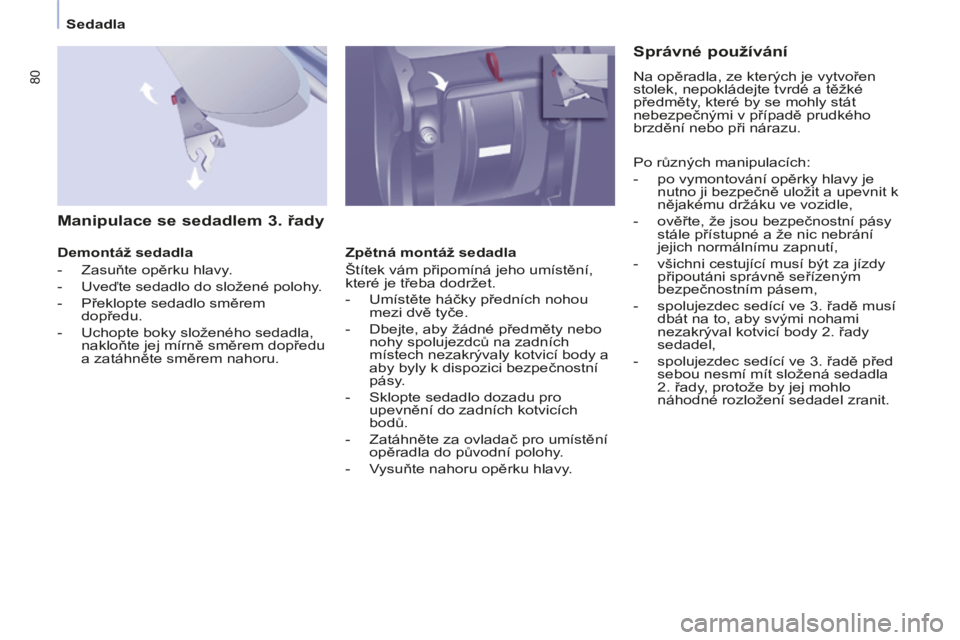

Manipulace se sedadlem 3. řady
Demontáž sedadla
- Zasuňte opěrku hlavy.
- Uveďte sedadlo do složené polohy.
- Překlopte sedadlo směrem dopředu.
- Uchopte boky složeného sedadla, nakloňte jej mírně směrem dopředu
a zatáhněte směrem nahoru. Zpětná montáž sedadla
Štítek vám připomíná jeho umístění,
které je třeba dodržet.
- Umístěte háčky předních nohou
mezi dvě tyče.
- Dbejte, aby žádné předměty nebo nohy spolujezdců na zadních
místech nezakrývaly kotvicí body a
aby byly k dispozici bezpečnostní
pásy.
- Sklopte sedadlo dozadu pro upevnění do zadních kotvicích
bodů.
- Zatáhněte za ovladač pro umístění opěradla do původní polohy.
- Vysuňte nahoru opěrku hlavy.
Správné používání
Na opěradla, ze kterých je vytvořen
stolek, nepokládejte tvrdé a těžké
předměty, které by se mohly stát
nebezpečnými v případě prudkého
brzdění nebo při nárazu.
Po různých manipulacích:
- po vymontování opěrky hlavy je nutno ji bezpečně uložit a upevnit k
nějakému držáku ve vozidle,
- ověřte, že jsou bezpečnostní pásy stále přístupné a že nic nebrání
jejich normálnímu zapnutí,
- všichni cestující musí být za jízdy připoutáni správně seřízeným
bezpečnostním pásem,
- spolujezdec sedící ve 3. řadě musí dbát na to, aby svými nohami
nezakrýval kotvicí body 2. řady
sedadel,
- spolujezdec sedící ve 3. řadě před sebou nesmí mít složená sedadla
2. řady, protože by jej mohlo
náhodné rozložení sedadel zranit.

Sedadla
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
81
ERGONOMIE
a K
OMFORT
3

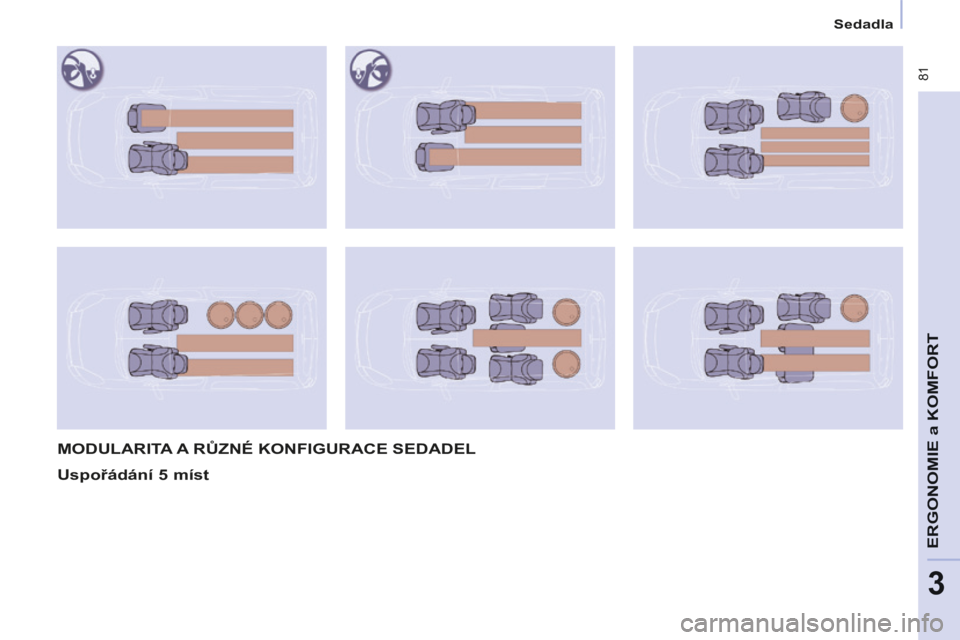

MODULARITA A RŮZNÉ KONFIGURACE SEDADEL
Uspořádání 5 míst

Sedadla
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
82

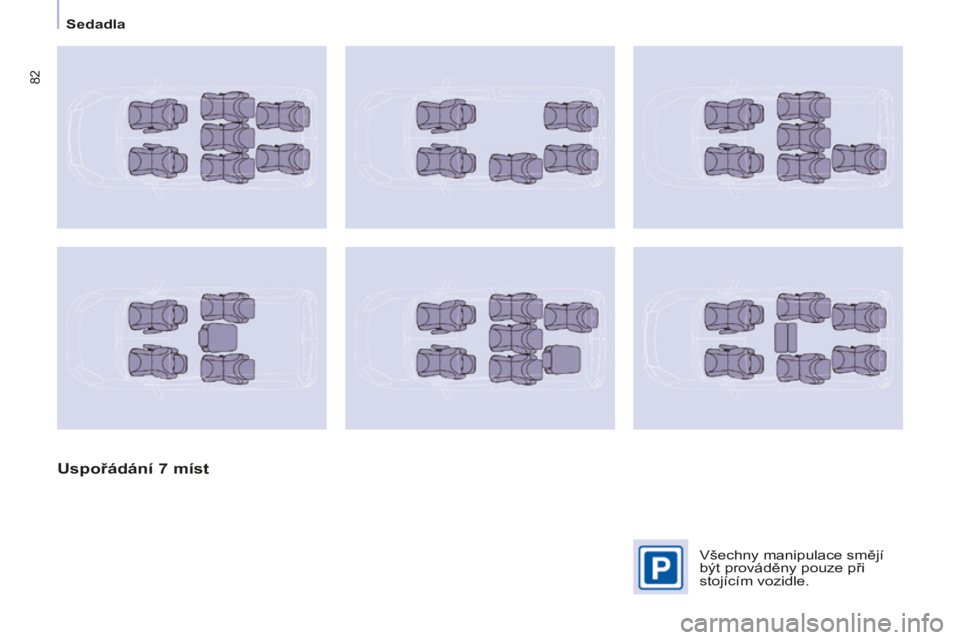

Uspořádání 7 míst
Všechny manipulace smějí
být prováděny pouze při
stojícím vozidle.

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
83
ERGONOMIE
a K
OMFORT
3
USPOŘÁDÁNÍ VPŘEDU
1. Spodní odkládací schránka
Existuje v provedení s dvířky a bez
dvířek.
Horní odkládací přihrádka
Nachází se za volantem na palubní
desce.
Výřez usnadňuje nadzvednutí víka
pro jeho otevření. Doprovázejte rukou
pohyb až do zajištěné polohy.
Při zavírání doprovázejte pohyb víka,
poté v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla
v tomto prostoru rozlít, představuje
nebezpečí elektrického zkratu, a tedy
potenciálně riziko požáru.
3. Boční úložný prostor
4. Háček na tašku
Na háček zavěšujte pouze tašky z
pružného materiálu a nepříliš těžké.
2. Odkládací prostor a držák na láhev (1,5 l)

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
84
Stropní police
Nachází se nad slunečními clonami a
slouží k uložení rozličných předmětů
(svetr, dokumenty, rukavice, ...).
Dvířka tvořená slunečními clonami
umožňují pohled do police a přístup k
uloženým předmětům.
Maximální přípustné zatížení stropní
police: 5 kg.
Neodkládejte do police předměty,
které by představovaly nebezpečí pro
cestující.

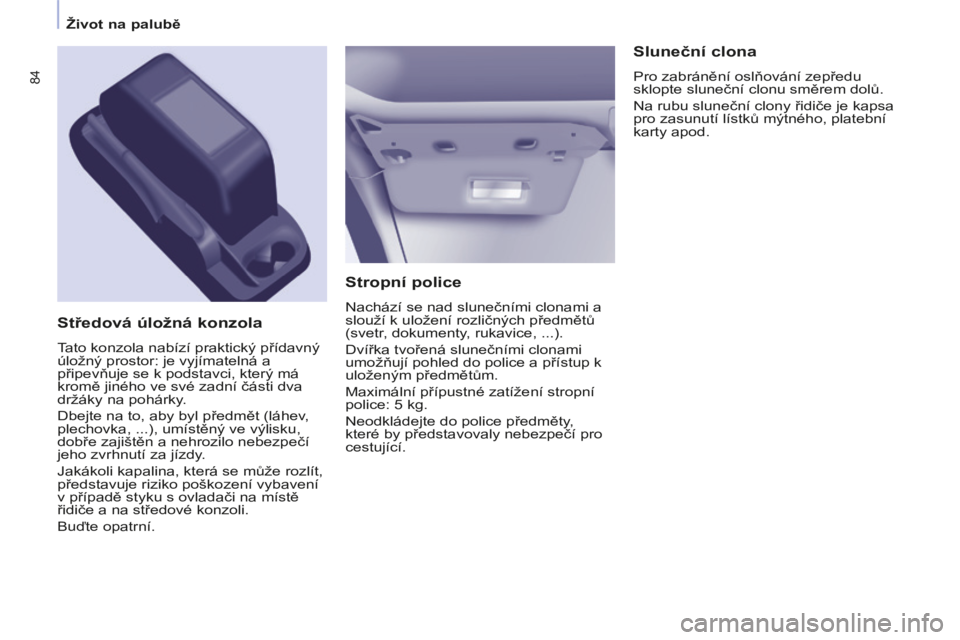

Středová úložná konzola
Tato konzola nabízí praktický přídavný
úložný prostor: je vyjímatelná a
připevňuje se k podstavci, který má
kromě jiného ve své zadní části dva
držáky na pohárky.
Dbejte na to, aby byl předmět (láhev,
plechovka, ...), umístěný ve výlisku,
dobře zajištěn a nehrozilo nebezpečí
jeho zvrhnutí za jízdy.
Jakákoli kapalina, která se může rozlít,
představuje riziko poškození vybavení
v případě styku s ovladači na místě
řidiče a na středové konzoli.
Buďte opatrní.
Sluneční clona
Pro zabránění oslňování zepředu
sklopte sluneční clonu směrem dolů.
Na rubu sluneční clony řidiče je kapsa
pro zasunutí lístků mýtného, platební
karty apod.

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
85
ERGONOMIE
a K
OMFORT
3

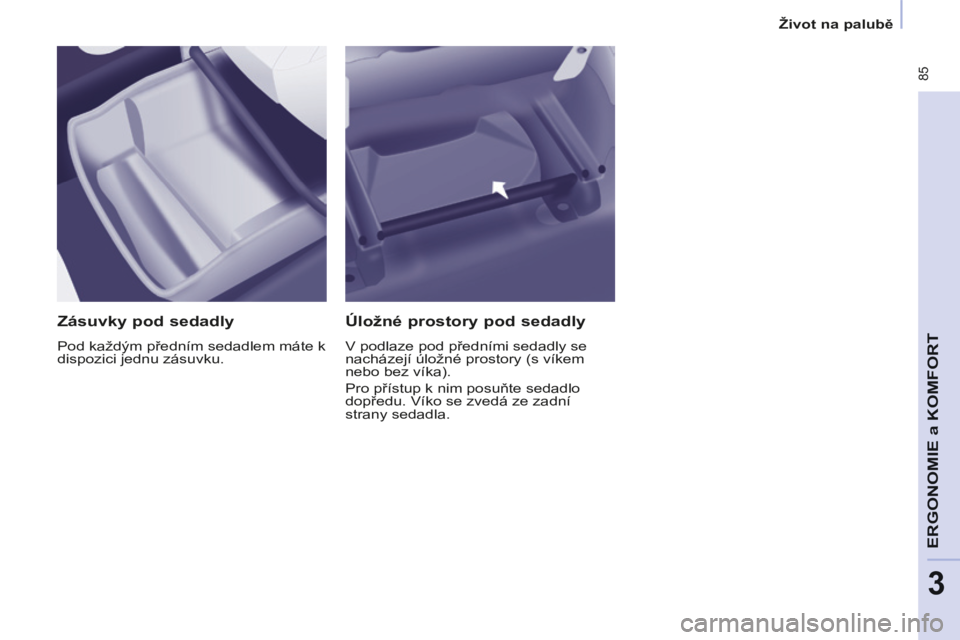

Zásuvky pod sedadly
Pod každým předním sedadlem máte k
dispozici jednu zásuvku.
Úložné prostory pod sedadly
V podlaze pod předními sedadly se
nacházejí úložné prostory (s víkem
nebo bez víka).
Pro přístup k nim posuňte sedadlo
dopředu. Víko se zvedá ze zadní
strany sedadla.

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
86

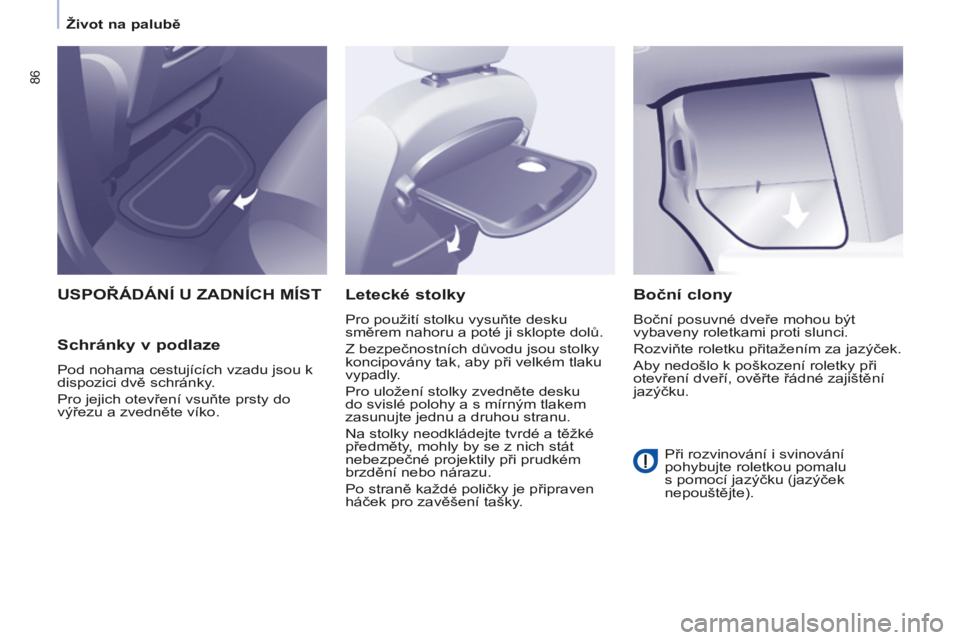

USPOŘÁDÁNÍ U ZADNÍCH MÍST
Schránky v podlaze
Pod nohama cestujících vzadu jsou k
dispozici dvě schránky.
Pro jejich otevření vsuňte prsty do
výřezu a zvedněte víko.
Letecké stolky
Pro použití stolku vysuňte desku
směrem nahoru a poté ji sklopte dolů.
Z bezpečnostních důvodu jsou stolky
koncipovány tak, aby při velkém tlaku
vypadly.
Pro uložení stolky zvedněte desku
do svislé polohy a s mírným tlakem
zasunujte jednu a druhou stranu.
Na stolky neodkládejte tvrdé a těžké
předměty, mohly by se z nich stát
nebezpečné projektily při prudkém
brzdění nebo nárazu.
Po straně každé poličky je připraven
háček pro zavěšení tašky.
Boční clony
Boční posuvné dveře mohou být
vybaveny roletkami proti slunci.
Rozviňte roletku přitažením za jazýček.
Aby nedošlo k poškození roletky při
otevření dveří, ověřte řádné zajištění
jazýčku. Při rozvinování i svinování
pohybujte roletkou pomalu
s pomocí jazýčku (jazýček
nepouštějte).

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
87
ERGONOMIE
a K
OMFORT
3
STŘECHA MODUTOP
Multifunkční střecha navazuje na
stropní polici. Je tvořena následujícími
elementy:
Úložné přihrádky
Na obou stranách střechy máte k
dispozici úložné přihrádky. Maximální
zatížení: 6 kg.
Průsvitné dno dává přehled o
uložených předmětech.
Do schránek nedávejte předměty, které
by mohly představovat nebezpečí pro
cestující.
Stropní světlo
Funguje stejným způsobem jako
přední stropní světlo. Viz rubrika 3, část "Život na
palubě", kapitola "Stropní světla".

Život na palubě
Berlingo-2-VP-papier_cs_Chap03_Ergonomie_ed01-2014
88

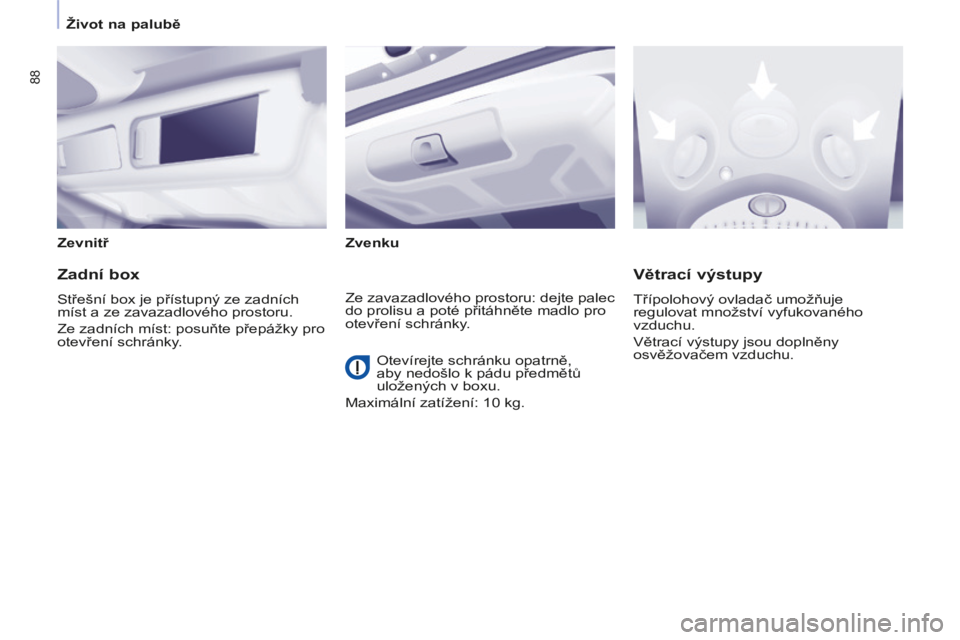

Zevnitř Zvenku
Zadní box
Střešní box je přístupný ze zadních
míst a ze zavazadlového prostoru.
Ze zadních míst: posuňte přepážky pro
otevření schránky.
Větrací výstupy
Třípolohový ovladač umožňuje
regulovat množství vyfukovaného
vzduchu.
Větrací výstupy jsou doplněny
osvěžovačem vzduchu.
Ze zavazadlového prostoru: dejte palec
do prolisu a poté přitáhněte madlo pro
otevření schránky.
Otevírejte schránku opatrně,
aby nedošlo k pádu předmětů
uložených v boxu.
Maximální zatížení: 10 kg.
