99
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

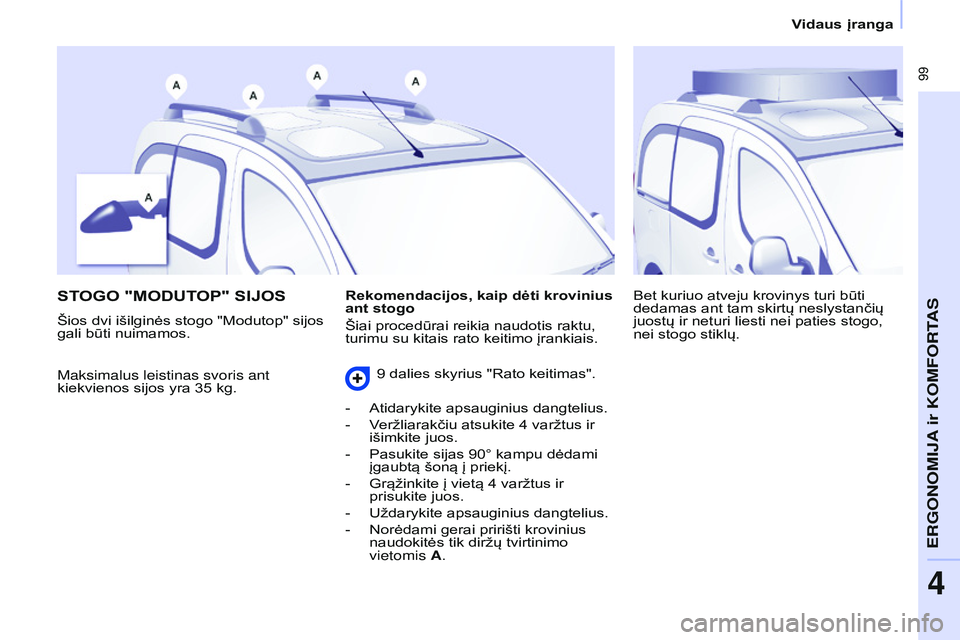

STOGO "MODUTOP" SIJOS
Maksimalus leistinas svoris ant
kiekvienos sijos yra 35 kg. Bet kuriuo atveju krovinys turi būti
dedamas ant tam skirtų neslystančių
juostų ir neturi liesti nei paties stogo,
nei stogo stiklų.
Rekomendacijos, kaip dėti krovinius
ant stogo
Šiai procedūrai reikia naudotis raktu,
turimu su kitais rato keitimo įrankiais.
Šios dvi išilginės stogo "Modutop" sijos
gali būti nuimamos.
9 dalies skyrius "Rato keitimas".
-
Atidarykite apsauginius dangtelius.
-


V
eržliarakčiu atsukite 4 varžtus ir
išimkite juos.
-

Pasukite sijas 90° kampu dėdami
įgaubtą šoną į priekį.
-


Grąžinkite į vietą 4
varžtus ir
prisukite juos.
-

Uždarykite apsauginius dangtelius.
-


Norėdami gerai pririšti krovinius
naudokitės tik diržų tvirtinimo
vietomis

A.
ERGoNoMija ir koMFoRtas
4
Vidaus įranga

100
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

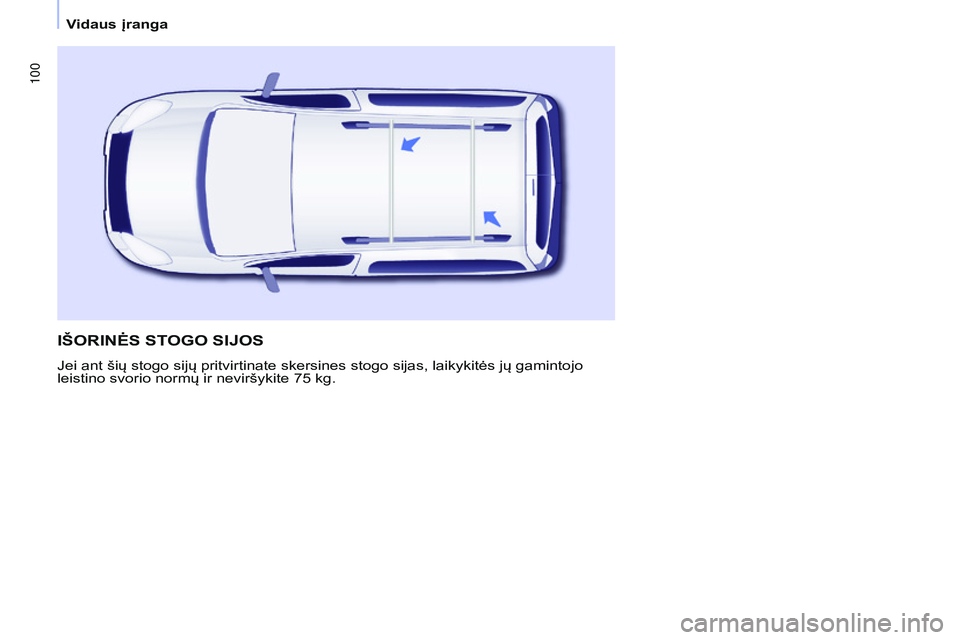

IšORINĖS STOGO SIJOS
Jei ant šių stogo sijų pritvirtinate skersines stogo sijas, laikykitės jų gamintojo
leistino svorio normų ir neviršykite 75 kg.
Vidaus įranga

101
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

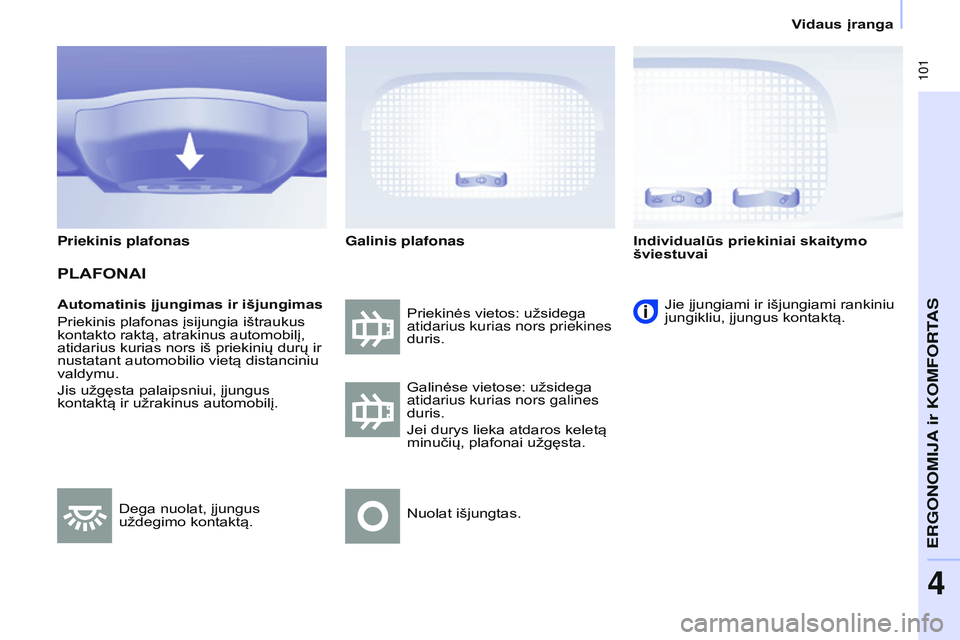

Automatinis įjungimas ir išjungimas
Priekinis plafonas įsijungia ištraukus
kontakto raktą, atrakinus automobilį,
atidarius kurias nors iš priekinių durų ir
nustatant automobilio vietą distanciniu
valdymu.
Jis užgęsta palaipsniui, įjungus
kontaktą ir užrakinus automobilį.Priekinės vietos: užsidega
atidarius kurias nors priekines
duris.
Jie įjungiami ir išjungiami rankiniu
jungikliu, įjungus kontaktą.
Galinėse vietose: užsidega
atidarius kurias nors galines
duris.
Jei durys lieka atdaros keletą
minučių, plafonai užgęsta.
Nuolat išjungtas.
Dega nuolat, įjungus
uždegimo kontaktą.
Priekinis plafonas
PLAFONAI
Galinis plafonas
Individualūs priekiniai skaitymo
šviestuvai
ERGoNoMija ir koMFoRtas
4
Vidaus įranga

102
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

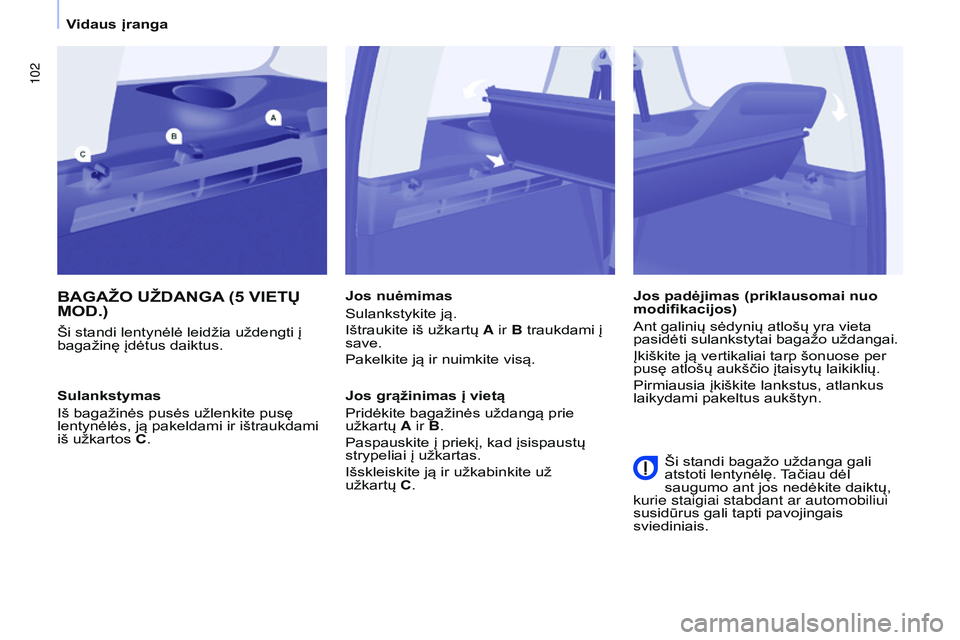

BAGAŽO UŽDANGA (5 VIET ų MOD
.)
Ši standi lentynėlė leidžia uždengti į
bagažinę įdėtus daiktus. Jos nuėmimas
Sulankstykite ją.
Ištraukite iš užkartų A ir B traukdami į
save.
Pakelkite ją ir nuimkite visą.
Jos grąžinimas į vietą
Pridėkite bagažinės uždangą prie
užkartų A ir B.
Paspauskite į priekį, kad įsispaustų
strypeliai į užkartas.
Išskleiskite ją ir užkabinkite už
užkartų C.
Sulankstymas
Iš bagažinės pusės užlenkite pusę
lentynėlės, ją pakeldami ir ištraukdami
iš užkartos C. Jos padėjimas (priklausomai nuo
modifikacijos)
Ant galinių sėdynių atlošų yra vieta
pasidėti sulankstytai bagažo uždangai.
Įkiškite ją vertikaliai tarp šonuose per
pusę atlošų aukščio įtaisytų laikiklių.
Pirmiausia įkiškite lankstus, atlankus
laikydami pakeltus aukštyn.
Ši standi bagažo uždanga gali
atstoti lentynėlę. Tačiau dėl
saugumo ant jos nedėkite daiktų,
kurie staigiai stabdant ar automobiliui
susidūrus gali tapti pavojingais
sviediniais.
Vidaus įranga

103
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

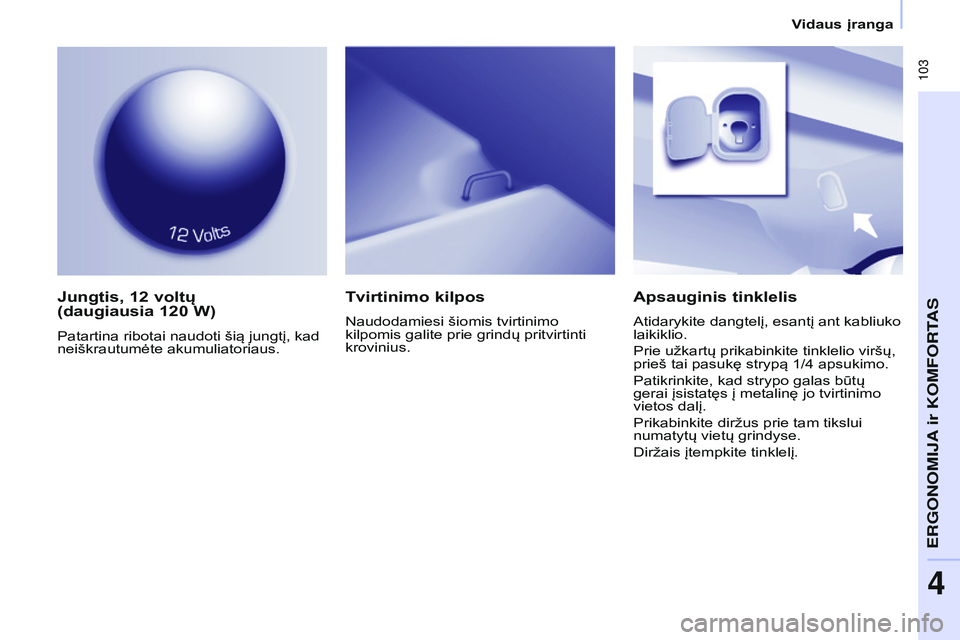

Jungtis, 12 voltų
(daugiausia 120 W)
Patartina ribotai naudoti šią jungtį, kad
neiškrautumėte akumuliatoriaus.
Apsauginis tinklelis
Atidarykite dangtelį, esantį ant kabliuko
laikiklio.
Prie užkartų prikabinkite tinklelio viršų,
prieš tai pasukę strypą 1/4
apsukimo.
Patikrinkite, kad strypo galas būtų
gerai įsistatęs į metalinę jo tvirtinimo
vietos dalį.
Prikabinkite diržus prie tam tikslui
numatytų vietų grindyse.
Diržais įtempkite tinklelį.
Tvirtinimo kilpos
Naudodamiesi šiomis tvirtinimo
kilpomis galite prie grindų pritvirtinti
krovinius.
ERGoNoMija ir koMFoRtas
4
Vidaus įranga

104
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

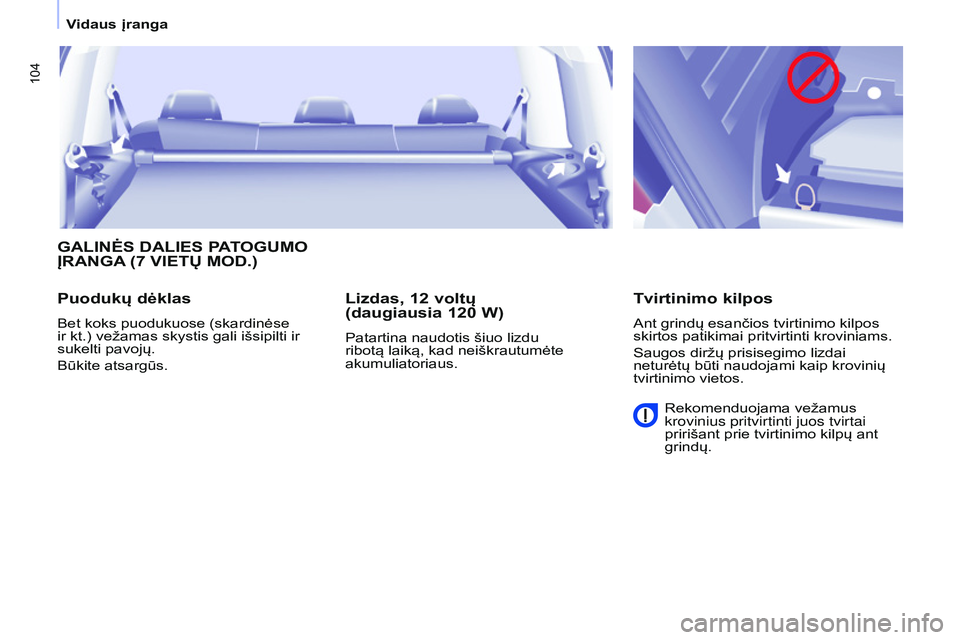

GALINĖS DALIES PATOGUMO ĮRANGA (7 VIET ų MOD .)
Puodukų dėklas
Bet koks puodukuose (skardinėse
ir kt.) vežamas skystis gali išsipilti ir
sukelti pavojų.
Būkite atsargūs.
Lizdas, 12 voltų
(daugiausia 120 W)
Patartina naudotis šiuo lizdu
ribotą laiką, kad neiškrautumėte
akumuliatoriaus.
Tvirtinimo kilpos
Ant grindų esančios tvirtinimo kilpos
skirtos patikimai pritvirtinti kroviniams.
Saugos diržų prisisegimo lizdai
neturėtų būti naudojami kaip krovinių
tvirtinimo vietos.
Rekomenduojama vežamus
krovinius pritvirtinti juos tvirtai
pririšant prie tvirtinimo kilpų ant
grindų.
Vidaus įranga

105
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

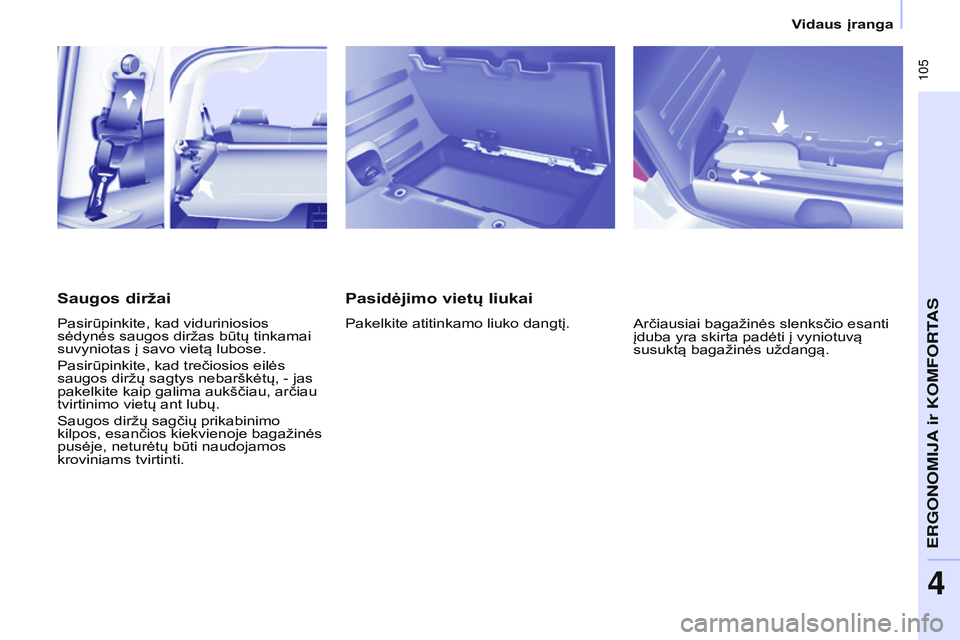

Pasidėjimo vietų liukai
Pakelkite atitinkamo liuko dangtį.Arčiausiai bagažinės slenksčio esanti
įduba yra skirta padėti į vyniotuvą
susuktą bagažinės uždangą.
Saugos diržai
Pasirūpinkite, kad viduriniosios
sėdynės saugos diržas būtų tinkamai
suvyniotas į savo vietą lubose.
Pasirūpinkite, kad trečiosios eilės
saugos diržų sagtys nebarškėtų, - jas
pakelkite kaip galima aukščiau, arčiau
tvirtinimo vietų ant lubų.
Saugos diržų sagčių prikabinimo
kilpos, esančios kiekvienoje bagažinės
pusėje, neturėtų būti naudojamos
kroviniams tvirtinti.
ERGoNoMija ir koMFoRtas
4
Vidaus įranga

106
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

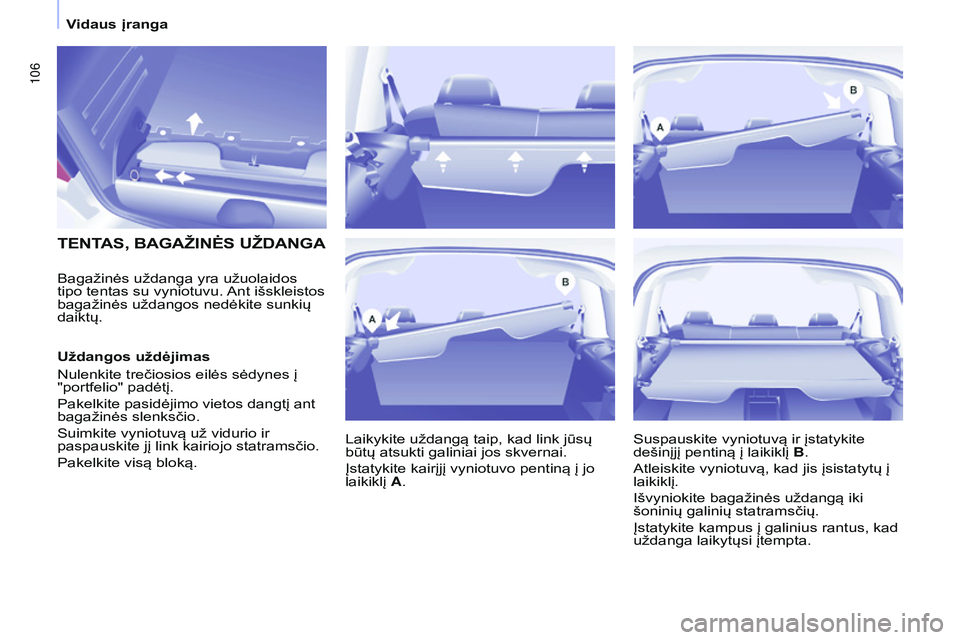

TENTAS, BAGAŽINĖS UŽDANGA
Laikykite uždangą taip, kad link jūsų
būtų atsukti galiniai jos skvernai.
Įstatykite kairįjį vyniotuvo pentiną į jo
laikiklį A.
Bagažinės uždanga yra užuolaidos
tipo tentas su vyniotuvu. Ant išskleistos
bagažinės uždangos nedėkite sunkių
daiktų.
Suspauskite vyniotuvą ir įstatykite
dešinįjį pentiną į laikiklį B.
Atleiskite vyniotuvą, kad jis įsistatytų į
laikiklį.
Išvyniokite bagažinės uždangą iki
šoninių galinių statramsčių.
Įstatykite kampus į galinius rantus, kad
uždanga laikytųsi įtempta.
Uždangos uždėjimas
Nulenkite trečiosios eilės sėdynes į
"portfelio" padėtį.
Pakelkite pasidėjimo vietos dangtį ant
bagažinės slenksčio.
Suimkite vyniotuvą už vidurio ir
paspauskite jį link kairiojo statramsčio.
Pakelkite visą bloką.
Vidaus įranga

107
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015

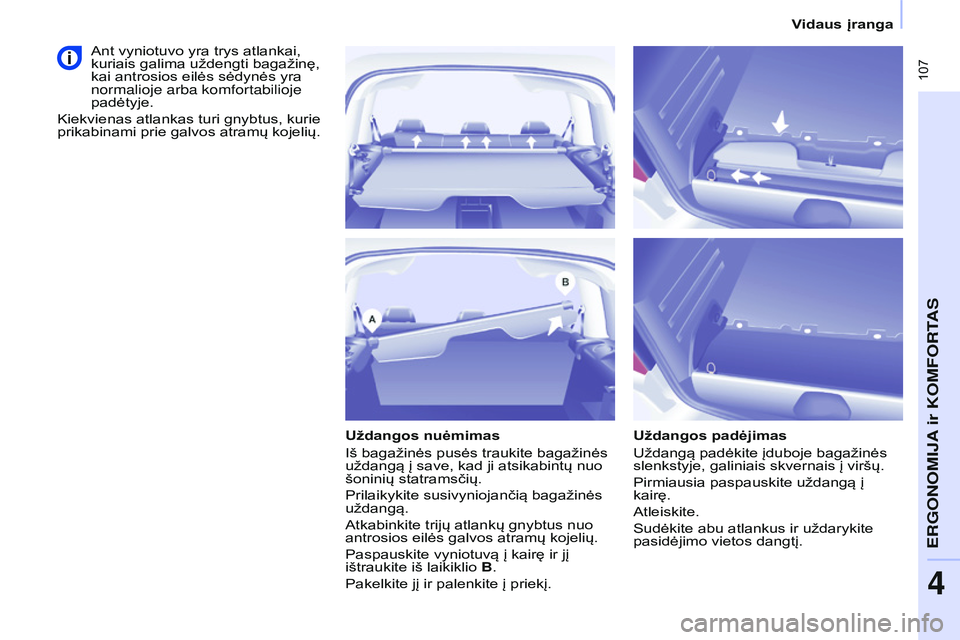

Uždangos nuėmimas
Iš bagažinės pusės traukite bagažinės
uždangą į save, kad ji atsikabintų nuo
šoninių statramsčių.
Prilaikykite susivyniojančią bagažinės
uždangą.
Atkabinkite trijų atlankų gnybtus nuo
antrosios eilės galvos atramų kojelių.
Paspauskite vyniotuvą į kairę ir jį
ištraukite iš laikiklio B.
Pakelkite jį ir palenkite į priekį.Uždangos padėjimas
Uždangą padėkite įduboje bagažinės
slenkstyje, galiniais skvernais į viršų.
Pirmiausia paspauskite uždangą į
kairę.
Atleiskite.
Sudėkite abu atlankus ir uždarykite
pasidėjimo vietos dangtį.
Ant vyniotuvo yra trys atlankai,
kuriais galima uždengti bagažinę,
kai antrosios eilės sėdynės yra
normalioje arba komfortabilioje
padėtyje.
Kiekvienas atlankas turi gnybtus, kurie
prikabinami prie galvos atramų kojelių.
ERGONOMIJA ir KOMFORTAS
4
Vidaus įranga

108
Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_lt_Chap04_Ergonomie_ed01-2015
Išoriniai elektra valdomi
veidrodžiai
- Paspauskite rankenėlę į dešinę
arba į kairę ir įjungsite atitinkamos
pusės veidrodžio reguliavimą.
-

Stumkite rankenėlę viena iš
keturių krypčių ir galėsite reguliuoti
veidrodį.
-


Nustatykite rankenėlę į vidurinę
padėtį.

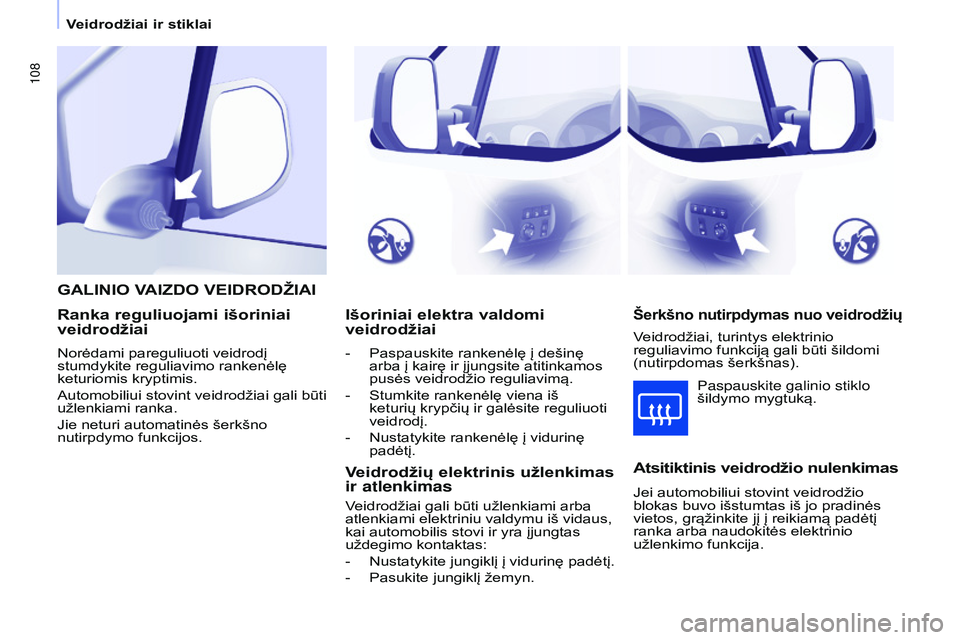

GALINIO VAIzDO VEIDRODŽIAI
šerkšno nutirpdymas nuo veidrodžiųRanka reguliuojami išoriniai
veidrodžiai
Atsitiktinis veidrodžio nulenkimas
Jei automobiliui stovint veidrodžio
blokas buvo išstumtas iš jo pradinės
vietos, grąžinkite jį į reikiamą padėtį
ranka arba naudokitės elektrinio
užlenkimo funkcija.Paspauskite galinio stiklo
šildymo mygtuką.
Norėdami pareguliuoti veidrodį
stumdykite reguliavimo rankenėlę
keturiomis kryptimis.
Automobiliui stovint veidrodžiai gali būti
užlenkiami ranka.
Jie neturi automatinės šerkšno
nutirpdymo funkcijos.
Veidrodžių elektrinis užlenkimas
ir atlenkimas
Veidrodžiai gali būti užlenkiami arba
atlenkiami elektriniu valdymu iš vidaus,
kai automobilis stovi ir yra įjungtas
uždegimo kontaktas:
-

Nustatykite jungiklį į vidurinę padėtį.
-


Pasukite jungiklį žemyn. V

eidrodžiai, turintys elektrinio
reguliavimo funkciją gali būti šildomi
(nutirpdomas šerkšnas).
Veidrodžiai ir stiklai
