CITROEN BERLINGO MULTISPACE 2015 Manuales de Empleo (in Spanish)

Berlingo-2-VP_es_Chap06_accessoire_ed01-2015
149
OTROS ACCESORIOS
una vez testados y aprobados en
lo referente a la fiabilid ad y a la
seguridad, estos accesorios y piezas
han sido adaptados a su vehículo. Se
ofrece una amplia gama de piezas
originales.
a

simismo, tiene a su disposición otra
gama que se estructura entorno al
confort, al ocio y al mantenimiento:
a

larma antirrobo, grabado de lunas,
botiquín, chaleco de seguridad, ayuda
delantera y trasera al estacionamiento,
triángulo de señalización, tornillo
antirrobo de llantas de aluminio...
Fundas de asiento compatibles con
los airbags para asiento delantero,
banqueta, alfombrilla de goma,
alfombrilla de moqueta, cadenas para
la nieve, estores, portabicicletas en el
portón trasero...
Para evitar cualquier molestia debajo
de los pedales:
-

Coloque correctamente la
alfombrilla

y sus fijaciones.
-
n unca superponga varias
alfombrillas.
a
utorradios, kit manos libres,
altavoces, cargador C d , navegador, u
SB Box, kit vídeo...
i

ndependientemente del material de
audio y telemático disponible en el
mercado, las necesidades técnicas
relacionadas con el montaje de un
equipamiento de este tipo exigen la
consideración de las especificidades
del material y su compatibilidad con las
capacidades del equipamiento de serie
del vehículo.
i nfórmese previamente
en la red C
it ROË n .
Masas máximas en las barras
-

Barras transversales sobre las
barras longitudinales: 75 Kg (estas
barras no son compatibles con el
techo Modutop).Instalación de emisores de
radiocomunicación
a
ntes de instalar cualquier emisor
de radiocomunicación de accesorios
con antena exterior en el vehículo,
le aconsejamos que se ponga en
contacto con un representante de la
marca C
it ROË n .
l

a red C it ROË n le comunicará
las características de los emisores
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones específicas de
instalación) que se pueden instalar,
de conformidad con la
d irectiva de
Compatibilidad
e lectromagnética de
los Vehículos (2004/104/C
e ).
Faldillas delanteras, faldillas traseras,
ruedas de aluminio de 15/17 pulgadas,
fundas pasos de ruedas, volante de
cuero...
l

íquido lavaparabrisas, productos de
limpieza y de mantenimiento interior y
exterior, lámparas de recambio...
equipamientos
aCCeSORiOS
6

Berlingo-2-VP_es_Chap06_accessoire_ed01-2015
150
el montaje de un equipamiento
o accesorio eléctrico no
recomendado
por a utomóviles
C
it
ROË n puede provocar una avería
en el sistema electrónico del vehículo.
l

e recomendamos que considere
esta particularidad y se ponga en
contacto con un representante de la
Marca para que le muestre la gama
de equipamientos o accesorios
recomendados.
Según el país de comercialización, los
chalecos de seguridad, triángulos de
señalización y lámparas de recambio
son obligatorios a bordo del vehículo.
equipamientos

151
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015

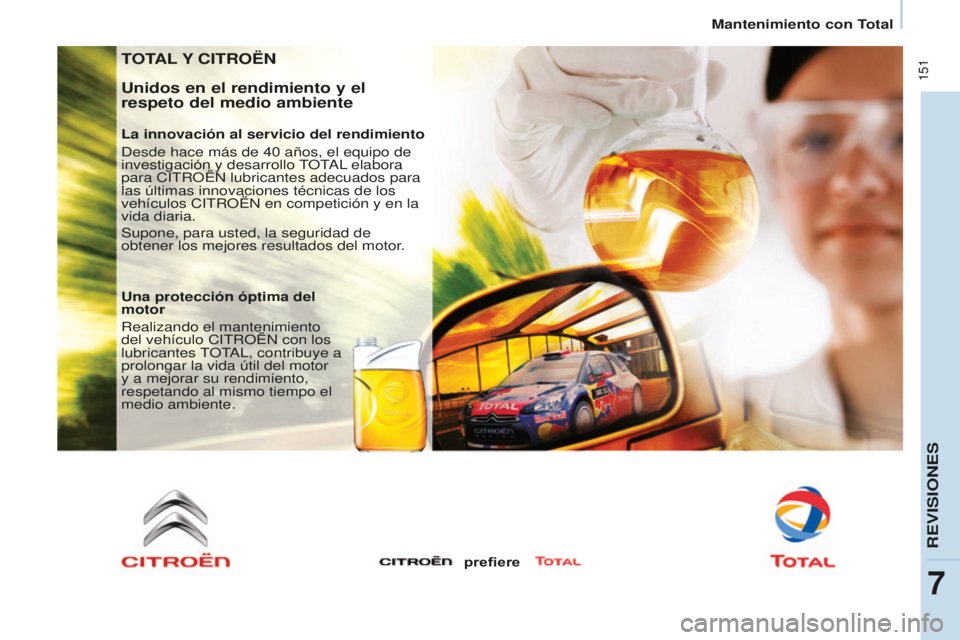

TOTAL Y CITROËN
Unidos en el rendimiento y el
respeto del medio ambiente
La innovación al servicio del rendimiento
d
esde hace más de 40 años, el equipo de
investigación y desarrollo
tO

tal
elabora
para C

it ROË n lubricantes adecuados para
las últimas innovaciones técnicas de los
vehículos C
it ROË n en competición y en la
vida diaria.
Supone, para usted, la seguridad de
obtener los mejores resultados del motor.
Una protección óptima del
motor
Realizando el mantenimiento
del vehículo C
it ROË n con los
lubricantes
tO

tal , contribuye a
prolongar la vida útil del motor
y a mejorar su rendimiento,
respetando al mismo tiempo el
medio ambiente.
prefiere
ReViSiOneS
7
Mantenimiento con total

152
Berlingo-2-VP_es_Chap07_Verification_ed01-2015
APERTURA DEL CAPÓ
Soporte de capó
Fije el soporte en su alojamiento,
identificado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
a

ntes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.
Desde el exterior
levante ligeramente el capó poniendo
la mano debajo del capó, palma hacia
abajo a fin de facilitarle el acceso a la
palanca.
Con esta mano, empuje la palanca
hacia la izquierda.
l evante el capó.
Desde el interior
tire hacia usted del mando situado
debajo del panel de instrumentos. e l
capó motor se desbloquea.
Para cerrar
Baje el capó y suéltelo al final del
recorrido. Compruebe el bloqueo
correcto del capó.
e

vite maniobrar el capó con viento
violento.
apertura del capó

153
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015
MOTOR GASOLINA
1. depósito del líquido de
lavaparabrisas delantero.
2.

Caja de fusibles.
3.

d epósito del líquido de
refrigeración motor.
Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
tenga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor
.
4. d epósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla nivel de aceite.7.
l lenado del aceite motor.
8. d epósito del líquido de dirección
asistida.
ReViSiOneS
7
Bajo capó

154
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015
MOTOR DIÉSEL
4. depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla de nivel de aceite. 7.
l lenado del aceite motor.
8. d epósito del líquido de dirección
asistida.
9.

Bomba de cebado.
1.

d
epósito del líquido lavaparabrisas
delantero.
2.

Caja de fusibles.
3.

d
epósito del líquido de
refrigeración motor.
Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
tenga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor
.
Bajo capó

155
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015
NIVELES
Cambio de aceite
debe efectuarse imperativamente en
los intervalos previstos conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red C
it ROË n .
a

ntes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
e

nrosque el tapón del cárter antes de
cerrar de nuevo el capó.
Nivel del líquido de frenos
el cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
u

tilice los líquidos recomendados por
el fabricante que cumplen las
n ormas
d

O t 4.
e

l nivel debe estar entre las marcas
M
ini y M a X i situadas en el depósito.
l

a necesidad de efectuar una puesta a
nivel del líquido con frecuencia indica
un fallo que se debe controlar lo antes
posible en la red C
it ROË n o en un
taller cualificado.
Testigos
Si es necesario desmontar/
montar la tapa estilo del motor,
manipúlela con cuidado para no
deteriorar las grapas de fijación.
Nivel de aceite
Se recomienda efectuar este control
cada 5.000 km y completar el nivel si
es necesario entre dos cambios de
aceite.
l

a revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
Varilla de nivel manual
Elección del grado de viscosidad
e

n todos los casos, el aceite escogido
deberá responder a las exigencias
descritas en el plan de mantenimiento
del fabricante.
e
stas operaciones corresponden
al mantenimiento habitual para
verificar el funcionamiento
correcto del vehículo. Consulte las
recomendaciones en la red C it ROË n
o en la guía de mantenimiento y de
garantías que se incluye en la carpeta
de la documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 3, apartado
"Puesto de conducción".
e
n la varilla de nivel hay
2 marcas:
A = máximo
Si sobrepasa esta
marca consulte en la red
C
it ROË n o en un taller
cualificado.
B = mínimo
n

unca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.
ReViSiOneS
7
niveles

156
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015
Nivel del líquido de
refrigeración
utilice exclusivamente el líquido
recomendado por el fabricante.
d

e lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración.
e ste
motoventilador puede funcionar con el
contacto cortado.
a

demás, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
u

na vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
l

a necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
C
it ROË n .
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas Mini y M a X i . Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60 km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte en la red
CITROËN o en un taller cualificado.
Puesta a nivel
e

l nivel debe estar situado entre las
marcas M
ini
y M
a
X
i
señaladas en el
vaso de expansión. Si el complemento
es superior a 1 litro acuda a la red
CITROËN o a un taller cualificado para
proceder a la revisión del circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama C
it ROË n .
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito
lavaparabrisas: aproximadamente
3
litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6 litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
e

l nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red C
it ROË n o
en un taller cualificado.
Productos usados
evite cualquier contacto prolongado
del aceite usado con la piel.
e

l líquido de frenos es nocivo para la
salud y muy corrosivo.
n

o tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores específicos para ello
de la red C
it ROË n .
e

l nivel mínimo de este aditivo se indica
mediante el encendido del testigo de
servicio, acompañado de una señal
sonora y de un mensaje en la pantalla.
l

a indicación del nivel mínimo con el
motor en marcha se debe a un principio
de saturación del filtro de partículas
(condiciones de circulación de tipo
urbano excepcionalmente prolongadas:
velocidad reducida, atascos...).
niveles

157
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015

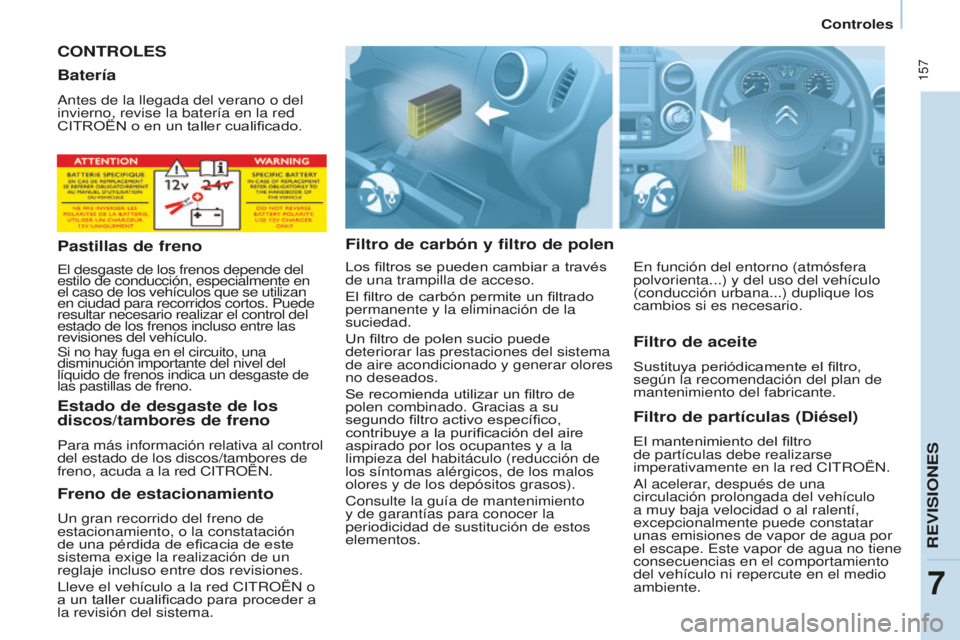

CONTROLES
Filtro de carbón y filtro de polenFiltro de partículas (Diésel)
El mantenimiento del filtro
de partículas debe realizarse
imperativamente en la red Cit ROË n .
a

l acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape.
e ste vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.
Batería
antes de la llegada del verano o del
invierno, revise la batería en la red
CITROËN o en un taller cualificado.
Pastillas de freno
el desgaste de los frenos depende del
estilo de conducción, especialmente en
el caso de los vehículos que se utilizan
en ciudad para recorridos cortos. Puede
resultar necesario realizar el control del
estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una
disminución importante del nivel del
líquido de frenos indica un desgaste de
las pastillas de freno.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa al control
del estado de los discos/tambores de
freno, acuda a la red C
it ROË n .
Freno de estacionamiento
un gran recorrido del freno de
estacionamiento, o la constatación
de una pérdida de eficacia de este
sistema exige la realización de un
reglaje incluso entre dos revisiones.
l

leve el vehículo a la red C it ROË n o
a un taller cualificado para proceder a
la revisión del sistema.
Filtro de aceite
Sustituya periódicamente el filtro,
según la recomendación del plan de
mantenimiento del fabricante.
Los filtros se pueden cambiar a través
de una trampilla de acceso.
El filtro de carbón permite un filtrado
permanente y la eliminación de la
suciedad.
Un filtro de polen sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un filtro de
polen combinado. Gracias a su
segundo filtro activo específico,
contribuye a la purificación del aire
aspirado por los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).
Consulte la guía de mantenimiento
y de garantías para conocer la
periodicidad de sustitución de estos
elementos.
e

n función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.
ReViSiOneS
7
Controles

158
Berlingo-2-VP_es_Chap07_Verification_ed01-2015Berlingo-2-VP_es_Chap07_Verification_ed01-2015
Uso correcto
utilice únicamente productos
recomendados por C it ROË n
o productos de calidad y de
características equivalentes.
Con el fin de optimizar el
funcionamiento de órganos tan
importantes como el circuito de
frenada, C
it ROË n selecciona y ofrece
productos muy específicos.
Purga del agua contenida en el
filtro de gasoil Caja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Para no dañar los órganos
eléctricos, queda totalmente
prohibido utilizar el lavado a alta
presión para limpiar el compartimento
motor.
d

espués de lavar el vehículo, la
humedad o, en invierno, el hielo que
se pueda formar en los discos y las
pastillas de freno puede disminuir
la eficacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos.
Si este testigo se enciende,
purgue el filtro. En caso
contrario, púrguelo
regularmente cada vez que
cambie el aceite del motor.
l

os motores H
d
i incorporan una
tecnología avanzada. Cualquier
intervención requiere una
cualificación particular garantizada por
la res C
it
ROË
n
.
Según destino. Para evacuar el agua, afloje el tornillo
de purga situado en el filtro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga.
Controles
