CITROEN BERLINGO MULTISPACE 2015 Manuales de Empleo (in Spanish)

139
Berlingo-2-VP_es_Chap05_Securite_ed01-2015
(a) Silla infantil universal: silla infantil que se puede instalar en todos los
vehículos y que se fija mediante el
cinturón de seguridad.
(b)

Grupo 0: desde el nacimiento
hasta 10 kg.

l os capazos y las
cunas para automóvil no se
pueden instalar en la plaza del
acompañante ni en la 3ª fila.
Cuando se instalan en la 2ª fila
pueden impedir la utilización de
una o varias plazas de esta fila.
(c)

Consulte la legislación vigente en
su país antes de instalar una silla


infantil en esta plaza.
(d)

Cuando se instala una silla

infantil "de espaldas al sentido
de la marcha" en la plaza del
acompañante, es imperativo
neutralizar el airbag frontal del
acompañante.
e n caso contrario,
existe el riesgo de que el niño
sufra lesiones graves o muera
debido al despliegue del airbag.
Cuando se instala una silla

infantil
"en el sentido de la marcha" en la
plaza del acompañante, el airbag
frontal del acompañante debe
permanecer activado. Retire y guarde el reposacabezas
antes de instalar una silla infantil
con respaldo en una de las plazas
destinadas a los pasajeros.
Vuelva a colocar el reposacabezas
cuando desinstale la silla infantil.
(e)
Para instalar una silla infantil en
una de las plazas traseras, de
espaldas al sentido de la marcha
o en el sentido de la marcha,
desplace hacia adelante los
asientos del vehículo situados en
la parte delantera y coloque sus
respaldos en posición vertical para
dejar suficiente espacio para la silla
infantil o las piernas del niño.
(f)

Coloque los respaldos de los
asientos lateral y central de la


2ª fila situados delante de la plaza
ocupada por la silla infantil en
posición bandeja, o desmonte
estos asientos de la 2ª fila en caso
de que sea necesario, de modo
que quede espacio suficiente
para la silla infantil o para que las
piernas del niño no toquen los
asientos de la 2ª fila.
(g)

Si las plazas de la tercera fila están
ocupadas, no instale una silla


infantil en el asiento abatible de la
segunda fila ya que podría interferir
en el acceso a la tercera fila.
niños a bordo
SeGuRidad
5

140
Berlingo-2-VP_es_Chap05_Securite_ed01-2015
FIJACIONES ISOFIx
Su vehículo ha sido homologado
según la última reglamentación
i
SOF i X.
Se trata de tres anillos para cada silla:
d

os anillas delanteras A, situadas
entre el respaldo y el asiento del
vehículo, identificadas mediante una
marca.u na anilla trasera B, situada en la
parte trasera del respaldo del asiento
del vehículo, para la fijación de la
correa superior, denominada
top tether

.
La anilla Top Tether permite fijar la
correa superior de las sillas infantiles
que van equipadas con ella.
e n caso
de choque frontal, este dispositivo
limita el basculamiento de la silla
infantil hacia adelante.
Este sistema de fijación ISOFIX le
garantiza un montaje fiable, sólido y
rápido, del asiento para niño en su
vehículo.
l

as sillas infantiles i SOF i X van
equipadas con dos cerrojos que se
anclan en las dos anillas delanteras A.
a

lgunas sillas también disponen de
una correa superior que se fija a la
anilla trasera B. Respete de forma estricta las
consignas de montaje indicadas
en el manual de instalación de las
sillas infantiles.
Para fijar la silla infantil a la anilla Top
tether:
-

Retire y guarde el reposacabezas
antes de instalar una silla

infantil en
esta plaza (vuelva a colocarlo una
vez que desinstale la silla infantil).
-
Pase la correa superior de la
silla

infantil por detrás de la parte
superior del respaldo de asiento,
centrándola entre los orificios de
las varillas del reposacabezas.
- Fije el gancho de la correa superior
a la anilla
trasera.
-
t
ense la correa superior
.
l

a instalación incorrecta de
la silla infantil en un vehículo
compromete la seguridad del niño
en caso de accidente.
Para conocer las posibilidades de
instalación de las sillas infantiles
i

SOF i X en su vehículo, consulte la
tabla recapitulativa.
niños a bordo

141
Berlingo-2-VP_es_Chap05_Securite_ed01-2015
esta silla infantil también se puede utilizar en las plazas no equipadas con
anclajes i SOF i X.
En este caso, es obligatorio fijar la sillita infantil al asiento del vehículo mediante
el cinturón de seguridad de tres puntos.
Siga las indicaciones de montaje de la silla infantil en el manual de
instalación del fabricante de la silla.
Sillita recomendada ISOFIx
"RÖMER Duo Plus ISOFIx"
(talla B1)
Grupo 1: de 9 a 18 kg
Se instala únicamente "en el sentido de la marcha".
Se fija a las anillas A, y a la anilla B, denominada
t
op
t
ether
,
mediante una correa superior.
e

l armazón tiene 3 posiciones: sentado, reposo y tumbado.
niños a bordo
SeGuRidad
5

142
Berlingo-2-VP_es_Chap05_Securite_ed01-2015
INSTALACIÓN DE LOS ASIENTOS INFANTILES ISOFI x
* en la versión 7 plazas, los tres
asientos de la segunda fila deben
estar presentes al instalar las silla
s
infantiles.
**
u na silla infantil con pata de apoyo
no debe instalarse nunca en una
de las plazas laterales destinadas a
los pasajeros traseros de la 2ª fila,
salvo si se puede instalar conforme
a las recomendaciones del apartado
"
i nstalación de los asientos infantiles
con pata de apoyo".
Conforme a la reglamentación europea, esta tabla indica las posibilid\
ades para de instalación de sillas infantiles
i SOF i X en
las plazas equipadas con anclajes i SOF i X en el vehículo.
Para las sillas infantiles i SOF i X universales y semiuniversales, la talla i SOF i X de la silla, determinada por una letra entre la
A y G está indicada en la sillita junto al logo i SOF i X.
Peso del niño/edad orientativa
Inferior a 10 kg
(grupo 0)
Hasta 6 meses

aproximadamenteInferior a 10 kg
(grupo 0)
Inferior a 13 kg
(grupo 0+)
Hasta 1 año aproximadamente
De 9 a 18 kg (grupo 1)
d

e 1 a 3 años aproximadamente
Tipo de asiento para niños
ISOFI
x
Capazo "de espaldas al
sentido de la marcha""de espaldas al
sentido de la marcha""en el sentido de la marcha"
Clase de talla ISOFI
x
F G C D E C D A B B1
Fila 2
(5 y 7* plazas) Plazas
laterales**
IL-SU
IL-SUIL-SUIUF

, IL-SU
Plaza central No ISOFI
x
Fila 3
(7 plazas)todas las
plazas No ISOFI

x
IUF:

Plaza adaptada para instalar una
silla infantil
i
SOF
i
X universal, "en el
sentido de la marcha", fijada mediante
la correa superior.
IL-SU: Plaza adaptada para instalar
una silla infantil
i
SOF
i
X semiuniversal:
-

"

d
e espaldas al sentido de la
marcha" equipada con una correa
superior o una pata de apoyo.
-

"

e
n el sentido de la marcha"
equipada con una pata de apoyo.
Retire el reposacabezas y
guárdelo antes de instalar una
silla

infantil con respaldo en una
de las plazas destinadas a los
pasajeros.
Vuelva a colocar el reposacabezas
cuando desinstale la silla infantil.
-
u
n capazo equipado con una
correa superior o una pata de
apoyo.
Para enganchar la correa superior,
consulte el capítulo 5, apartado
"Fijaciones
i
SOF i X".
niños a bordo

143
Berlingo-2-VP_es_Chap05_Securite_ed01-2015
CONSEJOS SILLAS INFANTILES
en las plazas traseras, deje siempre
un espacio suficiente entre el asiento
delantero y:
-
l a silla infantil instalada "de
espaldas al sentido de la marcha".
-
l os pies del niño que va sentado
en una silla infantil "en el sentido
de la marcha".
Para ello, desplace hacia adelante el
asiento delantero y, si fuera necesario,
coloque el respaldo en posición
vertical.
l
a instalación incorrecta de una silla
infantil en el vehículo compromete la
protección del niño en caso de colisión.
Compruebe que no hay ningún
cinturón de seguridad ni ninguna
hebilla de cinturón de seguridad
bajo el asiento, puesto que podría
desestabilizarla.
a
broche los cinturones de seguridad o
el arnés de la silla infantil limitando al
máximo la holgura respecto al cuerpo
del niño, incluso para trayectos cortos.
Para la instalación de una silla
infantil fijada mediante el cinturón de
seguridad, compruebe que el cinturón
está correctamente tensado sobre la
silla infantil y que la sujeta firmemente
contra el asiento del vehículo. Si el
asiento del acompañante se puede
regular, desplácelo hacia adelante en
caso de ser necesario. Para una instalación óptima de la silla
infantil "en el sentido de la marcha"
compruebe que su respaldo está
lo más cerca posible del respaldo
del asiento del vehículo, incluso en
contacto con este.
d

eberá retirar el reposacabezas
antes de instalar una silla infantil
con respaldo en una de las plazas
destinadas a los pasajeros.
a
segúrese de que el reposacabezas
está correctamente guardado o fijado
con el fin de evitar su proyección en
caso de frenada brusca.
Vuelva a colocarlo una vez que
desinstale la silla infantil.Transporte de niños en la plaza
del acompañante
la normativa relativa al transporte de
niños en la plaza del acompañante es
específica en cada país. Consulte la
legislación vigente en cada país.
n

eutralice el airbag frontal del
acompañante en caso de que instale
una silla infantil "de espaldas al
sentido de la marcha" en la plaza del
acompañante.
e

n caso contrario, el niño podría sufrir
lesiones graves incluso morir a causa
del despliegue del airbag.
Instalación de un cojín elevador
la parte torácica del cinturón debe
pasar por el hombro del niño sin tocar
el cuello.
V
erifique que la parte abdominal del
cinturón de seguridad está colocada
por encima de las piernas del niño.
C
it ROË n le recomienda utilizar un
cojín elevador con respaldo, equipado
con una guía de cinturón a la altura del
hombro.
Por seguridad, no deje:
-
a
uno o varios niños solos y sin
vigilancia en el vehículo.
-


a un niño o animal en un vehículo
expuesto al sol, con las ventanilla

s
cerradas.
-
l as llaves al alcance de los niños
en el interior del vehículo.
Para impedir la apertura accidental
de las puertas, utilice el dispositivo
"seguro para niños".
n

o abra más de un tercio las lunas
traseras.
Para proteger a los niños de los rayos
solares, coloque estores laterales en
las lunas traseras.
Para instalarla en la 3ª fila, coloque
los respaldos de los asientos laterales
y central de la 2ª fila en posición
bandeja, o desmonte estos asientos de
la 2ª fila de manera que la silla infantil
o las piernas del niño no toquen los
asientos de la 2ª fila.
niños a bordo
SeGuRidad
5

144
Berlingo-2-VP_es_Chap05_Securite_ed01-2015

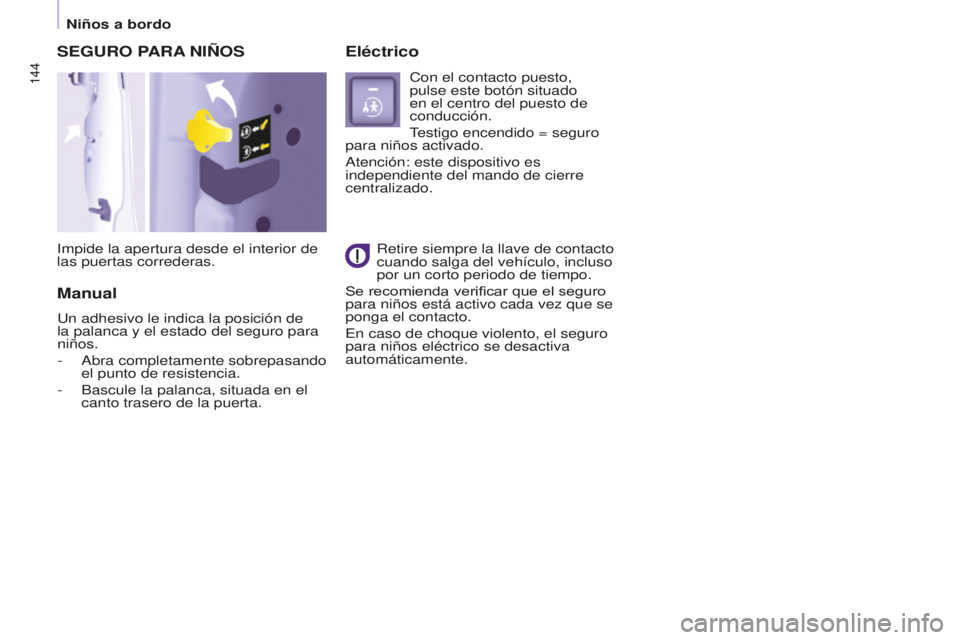

SEGURO PARA NI ñ OS
impide la apertura desde el interior de
las puertas correderas.
Manual Eléctrico
Con el contacto puesto,
pulse este botón situado
en el centro del puesto de
conducción.
testigo encendido = seguro
para niños activado.
a

tención: este dispositivo es
independiente del mando de cierre
centralizado.
Retire siempre la llave de contacto
cuando salga del vehículo, incluso
por un corto periodo de tiempo.
Se recomienda verificar que el seguro
para niños está activo cada vez que se
ponga el contacto.
e

n caso de choque violento, el seguro
para niños eléctrico se desactiva
automáticamente.
u

n adhesivo le indica la posición de
la palanca y el estado del seguro para
niños.
-
a
bra completamente sobrepasando
el punto de resistencia.
-

Bascule la palanca, situada en el
canto trasero de la puerta.
niños a bordo

145
Berlingo-2-VP_es_Chap06_accessoire_ed01-2015
Para más información acerca de
las masas y cargas remolcables,
consulte el apartado 9, apartado
"Masas".

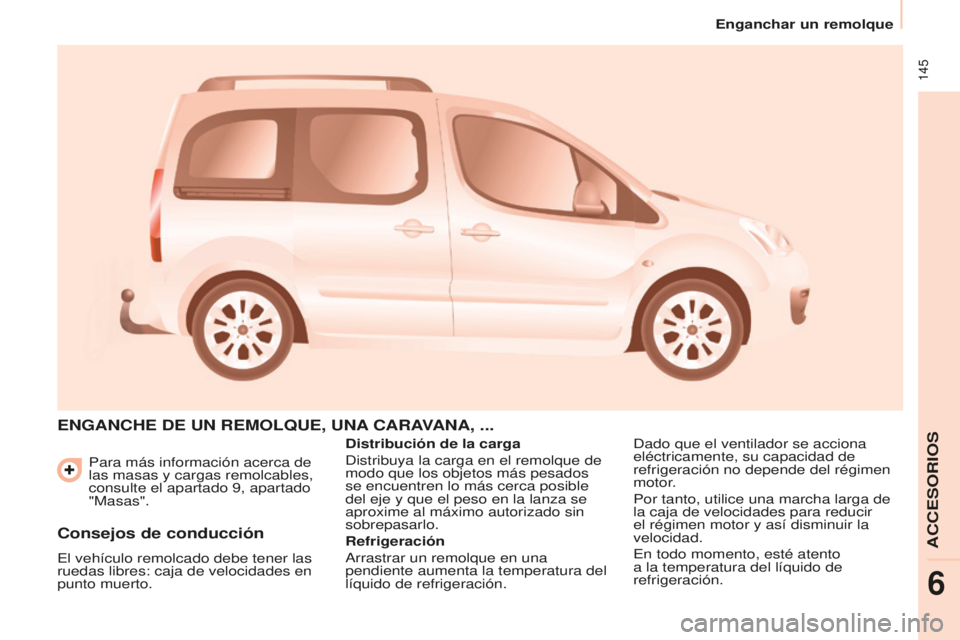

ENGANCHE DE UN REMOLqUE, UNA CARAVANA , ...
Distribución de la carga
d

istribuya la carga en el remolque de
modo que los objetos más pesados
se encuentren lo más cerca posible
del eje y que el peso en la lanza se
aproxime al máximo autorizado sin
sobrepasarlo.
Refrigeración
a

rrastrar un remolque en una
pendiente aumenta la temperatura del
líquido de refrigeración.d ado que el ventilador se acciona
eléctricamente, su capacidad de
refrigeración no depende del régimen
motor.
Por tanto, utilice una marcha larga de
la caja de velocidades para reducir
el régimen motor y así disminuir la
velocidad.
e

n todo momento, esté atento
a la temperatura del líquido de
refrigeración.
Consejos de conducción
el vehículo remolcado debe tener las
ruedas libres: caja de velocidades en
punto muerto.
enganchar un remolque
aCCeSORiOS
6

146
Berlingo-2-VP_es_Chap06_accessoire_ed01-2015
Uso correcto
en determinadas condiciones de
utilización especialmente exigentes
(remolque de la carga máxima
en pendiente pronunciada con
temperatura elevada), el motor limita
automáticamente su potencia.
e n
este caso, el corte automático de la
climatización permite recuperar la
potencia del motor.
Neumáticos
Verifique la presión de los
neumáticos del vehículo tractor y del
remolque, respetando las presiones
recomendadas. Capítulo 7, apartado "
n iveles".
e
n caso de encenderse el
testigo de temperatura del
líquido de refrigeración,
detenga el vehículo y pare el
motor lo antes posible. Frenosa
l arrastrar un remolque, la distancia de
frenada aumenta. Circule a velocidad
moderada, cambie a una marcha
inferior en el momento oportuno y frene
de manera progresiva.
Enganche de remolque
Se recomienda utilizar los enganches
y cablerías originales C it ROË n , que
han sido probados y homologados
desde el diseño de su vehículo y que
confíe el montaje de este dispositivo a
la red C
it ROË n .
e

n caso de no realizar el montaje
en la red C
it ROË n , dicho montaje
debe efectuarse imperativamente
utilizando las predisposiciones
eléctricas implantadas en la parte
trasera del vehículo y respetando las
recomendaciones del fabricante.
Conforme a las prescripciones
generales descritas anteriormente,
destacamos el riesgo asociado al
montaje de un enganche de remolque
o accesorio eléctrico no recomendado
por C
it ROË n , ya que dicho montaje
puede provocar una avería del sistema
electrónico de su vehículo.
i nfórmese
previamente dirigiéndose al fabricante.
Viento lateral
l

a sensibilidad al viento lateral
aumenta. Conduzca con suavidad y a
velocidad moderada.
ABS/ESC
l

os sistemas
a

BS o
e
SC solo
controlan el vehículo, no el remolque o
la caravana.
Ayuda al estacionamiento
l

a ayuda trasera al estacionamiento
no está operativa cuando el vehículo
arrastra un remolque.
Capítulo 9, apartado "
e
lementos
de identificación".
enganchar un remolque

147
Berlingo-2-VP_es_Chap06_accessoire_ed01-2015

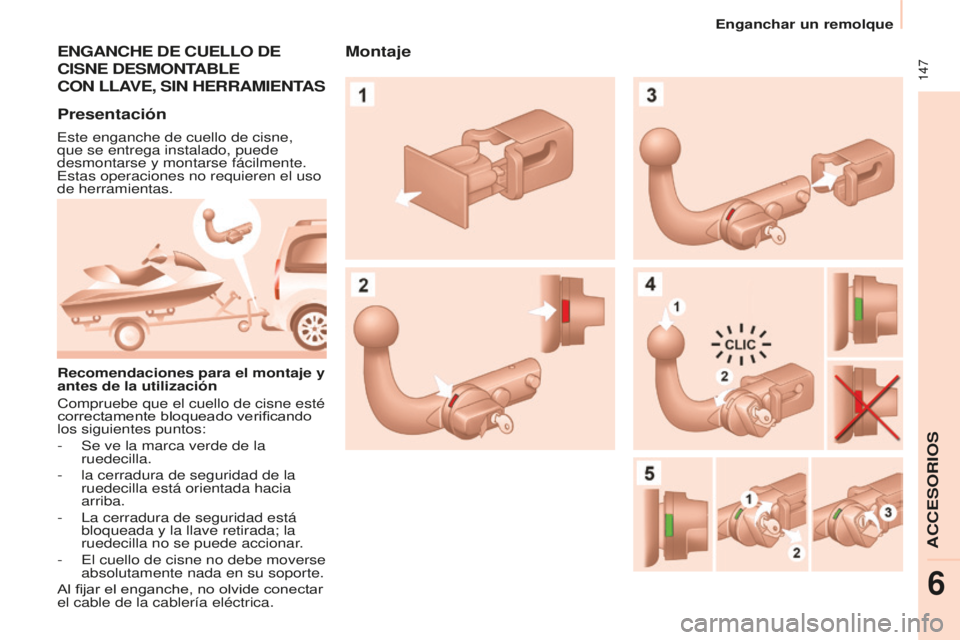

ENGANCHE DE CUELLO DE
CISNE

DESMONTABLE
CON

LLAVE , SIN HERRAMIENTAS
Presentación
este enganche de cuello de cisne,
que se entrega instalado, puede
desmontarse y montarse fácilmente.
e

stas operaciones no requieren el uso
de herramientas.
Recomendaciones para el montaje y
antes de la utilización
Compruebe que el cuello de cisne esté
correctamente bloqueado verificando
los siguientes puntos:
-

Se ve la marca verde de la
ruedecilla

.
-

la cerradura de seguridad de la
ruedecilla

está orientada hacia
arriba.
-
l a cerradura de seguridad está
bloqueada y la llave retirada; la
ruedecilla no se puede accionar.
-
e l cuello de cisne no debe moverse
absolutamente nada en su soporte.
Al fijar el enganche, no olvide conectar
el cable de la cablería eléctrica.
Montaje
enganchar un remolque
aCCeSORiOS
6

148
Berlingo-2-VP_es_Chap06_accessoire_ed01-2015

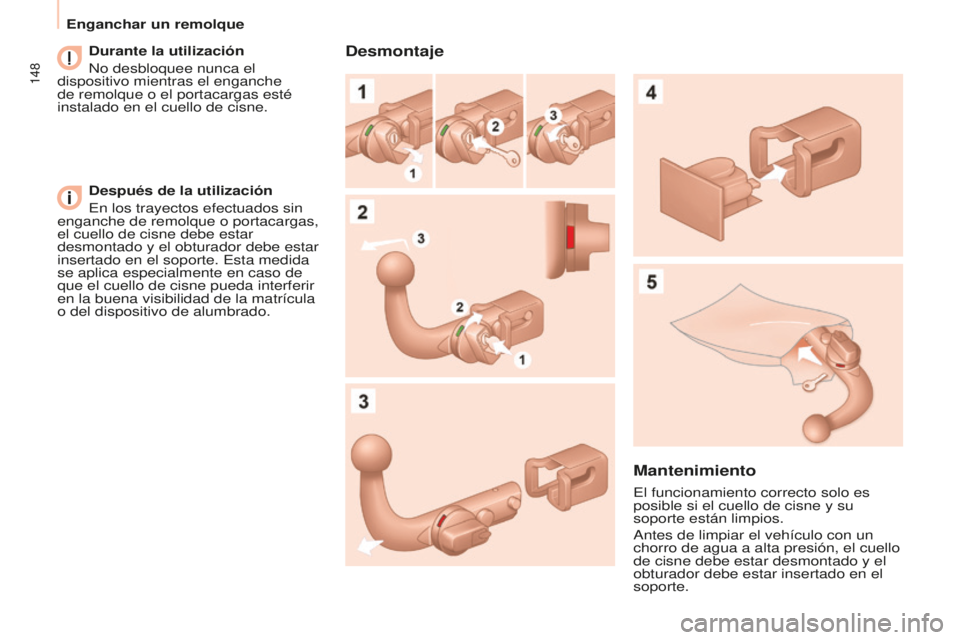

Durante la utilización
n
o desbloquee nunca el
dispositivo mientras el enganche
de remolque o el portacargas esté
instalado en el cuello de cisne.
Después de la utilización
e

n los trayectos efectuados sin
enganche de remolque o portacargas,
el cuello de cisne debe estar
desmontado y el obturador debe estar
insertado en el soporte.
e sta medida
se aplica especialmente en caso de
que el cuello de cisne pueda interferir
en la buena visibilidad de la matrícula
o del dispositivo de alumbrado.Desmontaje
Mantenimiento
el funcionamiento correcto solo es
posible si el cuello de cisne y su
soporte están limpios.
a

ntes de limpiar el vehículo con un
chorro de agua a alta presión, el cuello
de cisne debe estar desmontado y el
obturador debe estar insertado en el
soporte.
enganchar un remolque
