179
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

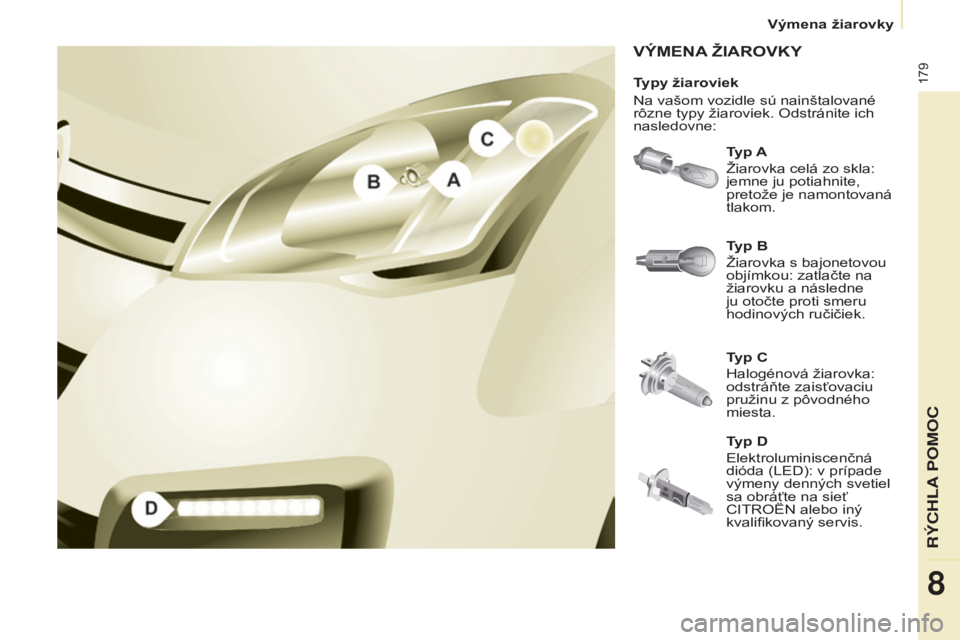

VÝMENA žIAROV ky
Typ A
ž

iarovka celá zo skla:
jemne ju potiahnite,
pretože je namontovaná
tlakom.
Typ C
Halogénová žiarovka:
odstráňte zaisťovaciu
pružinu z pôvodného
miesta. Typ B
ž

iarovka s bajonetovou
objímkou: zatlačte na
žiarovku a následne
ju otočte proti smeru
hodinových ručičiek.
Typy žiaroviek
Na vašom vozidle sú nainštalované
rôzne typy žiaroviek. Odstránite ich
nasledovne:
Typ D
e
lektroluminiscenčná
dióda (L
e D): v prípade
výmeny denných svetiel
sa obráťte na sieť
CI
tr OËN alebo iný
kvalifikovaný servis.
R\335CHLA
8
výmena žiarovky

180
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015
2. Parkovacie svetlá
T yp A, W5W - 5W
-

Odstráňte kryt potiahnutím
ohybného gumeného jazýčka.
-

v
yberte držiak žiarovky
namontovaný tlakom potiahnutím
za konektor

.
-
v
ymeňte žiarovku.
-


Skontrolujte správne založenie
krytu po celom jeho obvode,
aby bola zabezpečená jeho
nepriepustnosť.

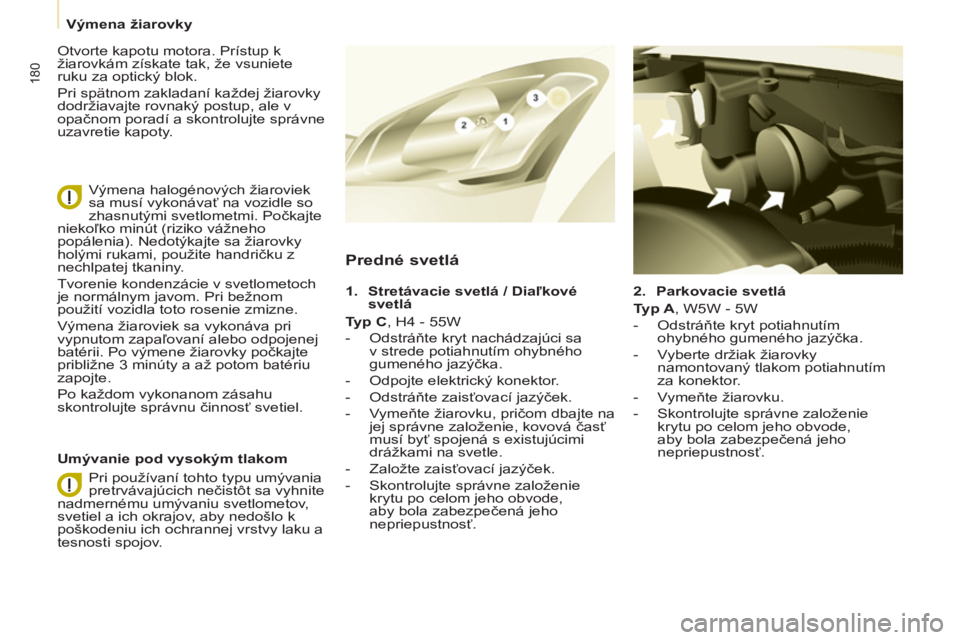

Predné svetlá
1. Stretávacie svetlá / Diaľkové
svetlá
T
yp C, H4 - 55W
-

Odstráňte kryt nachádzajúci sa
v strede potiahnutím ohybného
gumeného jazýčka.
-


Odpojte elektrický konektor
.
-

Odstráňte zaisťovací jazýček.
-

v
ymeňte žiarovku, pričom dbajte na
jej správne založenie, kovová časť
musí byť spojená s existujúcimi
drážkami na svetle.
-


Založte zaisťovací jazýček.
-


Skontrolujte správne založenie
krytu po celom jeho obvode,
aby bola zabezpečená jeho
nepriepustnosť.
Umývanie pod vysokým tlakom Otvorte kapotu motora. Prístup k
žiarovkám získate tak, že vsuniete
ruku za optický blok.
Pri spätnom zakladaní každej žiarovky
dodržiavajte rovnaký postup, ale v
opačnom poradí a skontrolujte správne
uzavretie kapoty

.
v

ýmena halogénových žiaroviek
sa musí vykonávať na vozidle so
zhasnutými svetlometmi. Počkajte
niekoľko minút (riziko vážneho
popálenia). Nedotýkajte sa žiarovky
holými rukami, použite handričku z
nechlpatej tkaniny.t
vorenie kondenzácie v svetlometoch
je normálnym javom. Pri bežnom
použití vozidla toto rosenie zmizne.
v

ýmena žiaroviek sa vykonáva pri
vypnutom zapaľovaní alebo odpojenej
batérii. Po výmene žiarovky počkajte
približne 3

minúty a až potom batériu
zapojte.
Po každom vykonanom zásahu
skontrolujte správnu činnosť svetiel.
Pri používaní tohto typu umývania
pretrvávajúcich nečistôt sa vyhnite
nadmernému umývaniu svetlometov,
svetiel a ich okrajov, aby nedošlo k
poškodeniu ich ochrannej vrstvy laku a
tesnosti spojov.
výmena žiarovky

181
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

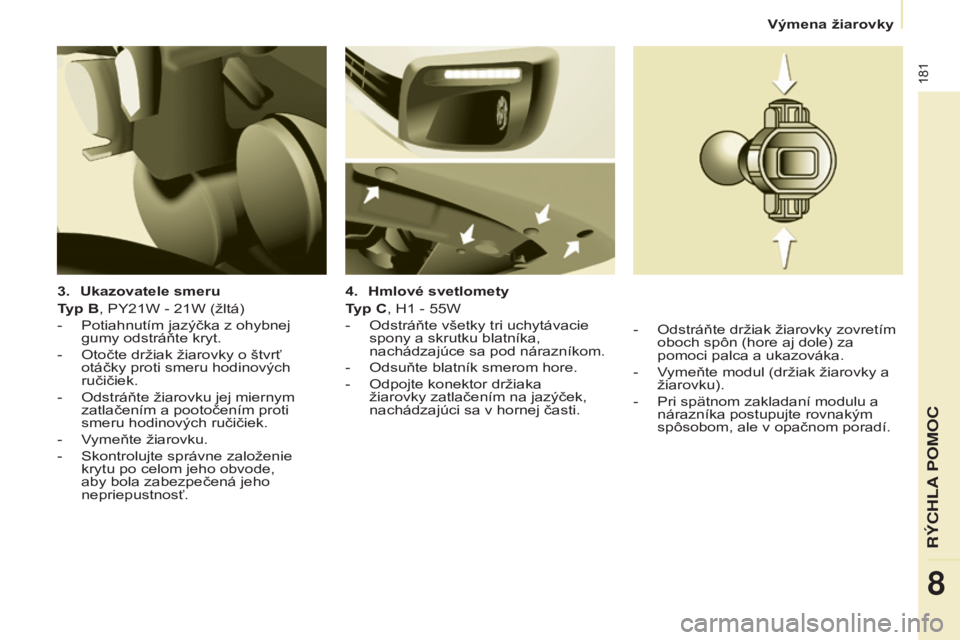

3. Ukazovatele smeru
T yp B, PY21W - 21W (žltá)
-

Potiahnutím jazýčka z ohybnej
gumy odstráňte kryt.
-


Otočte držiak žiarovky o štvrť
otáčky proti smeru hodinových
ručičiek.
-


Odstráňte žiarovku jej miernym
zatlačením a pootočením proti
smeru hodinových ručičiek.
-

v
ymeňte žiarovku.
-


Skontrolujte správne založenie
krytu po celom jeho obvode,
aby bola zabezpečená jeho
nepriepustnosť. 4.

Hmlové svetlomety
T yp C, H1 - 55W
-

Odstráňte všetky tri uchytávacie
spony a skrutku blatníka,
nachádzajúce sa pod nárazníkom.
-


Odsuňte blatník smerom hore.
-


Odpojte konektor držiaka
žiarovky zatlačením na jazýček,
nachádzajúci sa v hornej časti.-


Odstráňte držiak žiarovky zovretím
oboch spôn (hore aj dole) za
pomoci palca a ukazováka.
-

v
ymeňte modul (držiak žiarovky a
žiarovku).
-


Pri spätnom zakladaní modulu a
nárazníka postupujte rovnakým
spôsobom, ale v opačnom poradí.
R\335CHLA
8
výmena žiarovky

182
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

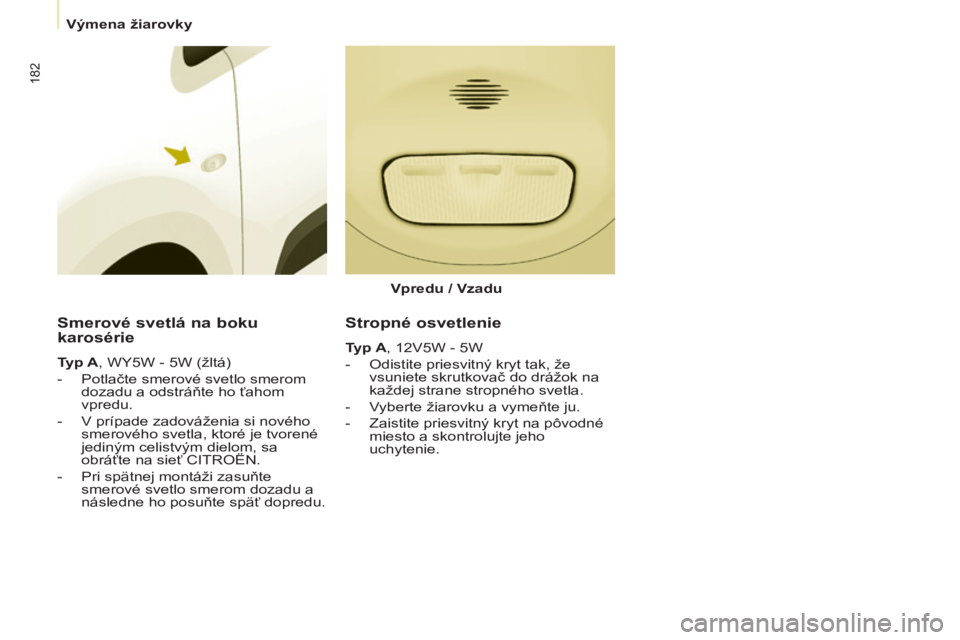

Smerové svetlá na boku
karosérie
Typ A, WY5W - 5W (žltá)
-
Potlačte smerové svetlo smerom
dozadu a odstráňte ho ťahom
vpredu.
-

v prípade zadováženia si nového
smerového svetla, ktoré je tvorené
jediným celistvým dielom, sa
obráťte na sieť CI
tr OËN.
-

Pri spätnej montáži zasuňte
smerové svetlo smerom dozadu a
následne ho posuňte späť dopredu.
Stropné osvetlenie
Typ A, 12v5W - 5W
-
Odistite priesvitný kryt tak, že
vsuniete skrutkovač do drážok na
každej strane stropného svetla.
-

v
yberte žiarovku a vymeňte ju.
-


Zaistite priesvitný kryt na pôvodné
miesto a skontrolujte jeho
uchytenie. Vpredu / Vzadu
výmena žiarovky

183
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

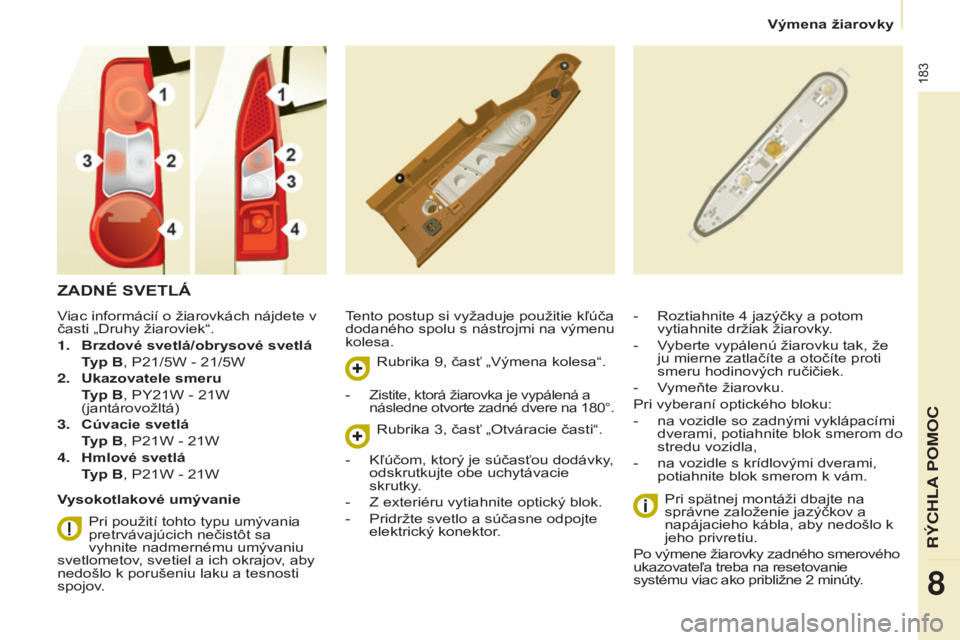

ZADNÉ SVETLá
tento postup si vyžaduje použitie kľúča
dodaného spolu s nástrojmi na výmenu
kolesa.
Pri spätnej montáži dbajte na
správne založenie jazýčkov a
napájacieho kábla, aby nedošlo k
jeho privretiu.
Po výmene žiarovky zadného smerového
ukazovateľa treba na resetovanie
systému viac ako približne 2
minúty.
-
r oztiahnite 4 jazýčky a potom
vytiahnite držiak žiarovky.
-
v
yberte vypálenú žiarovku tak, že
ju mierne zatlačíte a otočíte proti
smeru hodinových ručičiek.
-

v
ymeňte žiarovku.
Pri vyberaní optického bloku:
-


na vozidle so zadnými vyklápacími
dverami, potiahnite blok smerom do
stredu vozidla,
-


na vozidle s krídlovými dverami,
potiahnite blok smerom k vám.
viac informácií o žiarovkách nájdete v
časti „Druhy žiaroviek“.
1.

Brzdové svetlá/obrysové svetlá




T

yp B, P21/5W - 21/5W
2.

Ukazovatele smeru




T

yp B, PY21W - 21W
(jantárovožltá)
3.

Cúvacie svetlá




T

yp B, P21W - 21W
4.

Hmlové svetlá




T

yp B, P21W - 21W
Vysokotlakové umývanie Pri použití tohto typu umývania
pretrvávajúcich nečistôt sa
vyhnite nadmernému umývaniu
svetlometov, svetiel a ich okrajov, aby
nedošlo k porušeniu laku a tesnosti
spojov.
r

ubrika 9, časť „ v ýmena kolesa“.
- Zistite, ktorá žiarovka je vypálená a
následne otvorte zadné dvere na 180°.
rubrika 3, časť „Otváracie časti“.
-
k ľúčom, ktorý je súčasťou dodávky,
odskrutkujte obe uchytávacie
skrutky.
-

Z exteriéru vytiahnite optický blok.
-


Pridržte svetlo a súčasne odpojte
elektrický konektor

.
RÝCHLA POMOC
8
výmena žiarovky

184
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

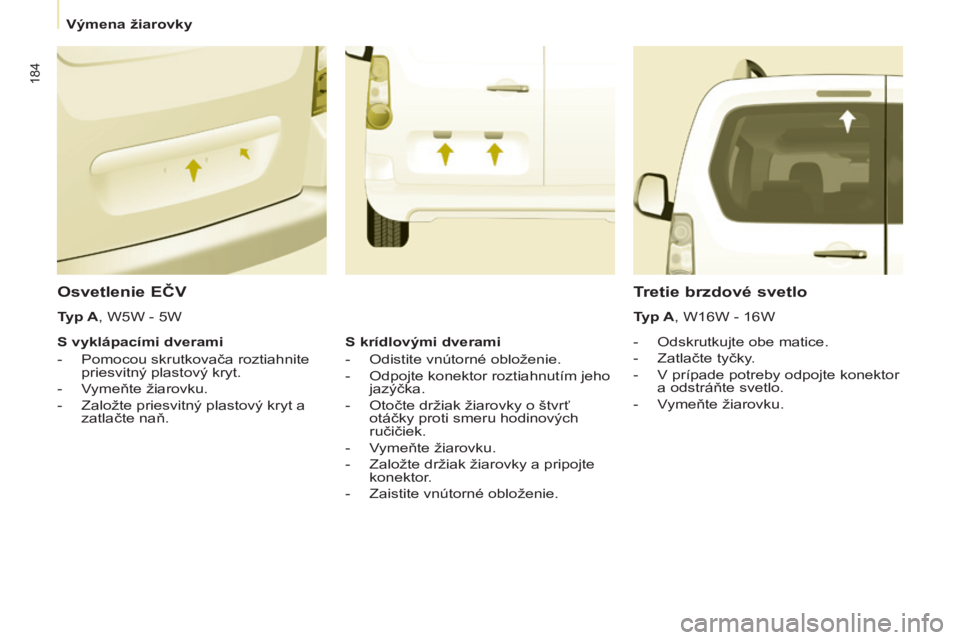

Osvetlenie EČV
- Odskrutkujte obe matice.
-
Zatlačte tyčky
.
-
v prípade potreby odpojte konektor
a odstráňte svetlo.
-
v
ymeňte žiarovku.
Tretie brzdové svetlo
Typ A, W16W - 16W
Typ A, W5W - 5W
S vyklápacími dverami
-

Pomocou skrutkovača roztiahnite
priesvitný plastový kryt.
-

v
ymeňte žiarovku.
-


Založte priesvitný plastový kryt a
zatlačte naň. S krídlovými dverami
-


Odistite vnútorné obloženie.
-


Odpojte konektor roztiahnutím jeho
jazýčka.
-


Otočte držiak žiarovky o štvrť
otáčky proti smeru hodinových
ručičiek.
-

v
ymeňte žiarovku.
-


Založte držiak žiarovky a pripojte
konektor

.
-

Zaistite vnútorné obloženie.
výmena žiarovky

185
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

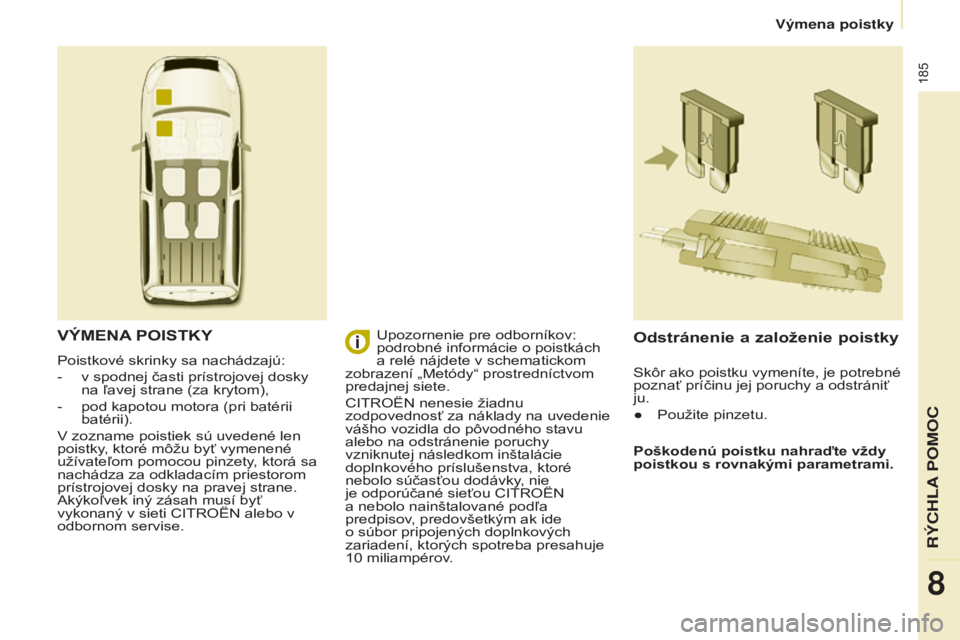

VÝMENA POIST ky
Poistkové skrinky sa nachádzajú:
-

v spodnej časti prístrojovej dosky
na ľ

avej strane (za krytom),
-

pod kapotou motora (pri batérii
batérii).
v

zozname poistiek sú uvedené len
poistky, ktoré môžu byť vymenené
užívateľom pomocou pinzety, ktorá sa
nachádza za odkladacím priestorom
prístrojovej dosky na pravej strane.
a

kýkoľvek iný zásah musí byť
vykonaný v sieti CI
tr OËN alebo v
odbornom servise.
Odstránenie a založenie poistky
Poškodenú poistku nahraďte vždy
poistkou s rovnakými parametrami.
u

pozornenie pre odborníkov:
podrobné informácie o poistkách
a relé nájdete v schematickom
zobrazení „Metódy“ prostredníctvom
predajnej siete.
CI
tr
OËN nenesie žiadnu
zodpovednosť za náklady na uvedenie
vášho vozidla do pôvodného stavu
alebo na odstránenie poruchy
vzniknutej následkom inštalácie
doplnkového príslušenstva, ktoré
nebolo súčasťou dodávky, nie
je odporúčané sieťou CI
tr
OËN
a nebolo nainštalované podľa
predpisov, predovšetkým ak ide
o súbor pripojených doplnkových
zariadení, ktorých spotreba presahuje
10

miliampérov. Skôr ako poistku vymeníte, je potrebné
poznať príčinu jej poruchy a odstrániť
ju.
●

Použite pinzetu.
R\335CHLA
8
V\375mena poistky

186
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

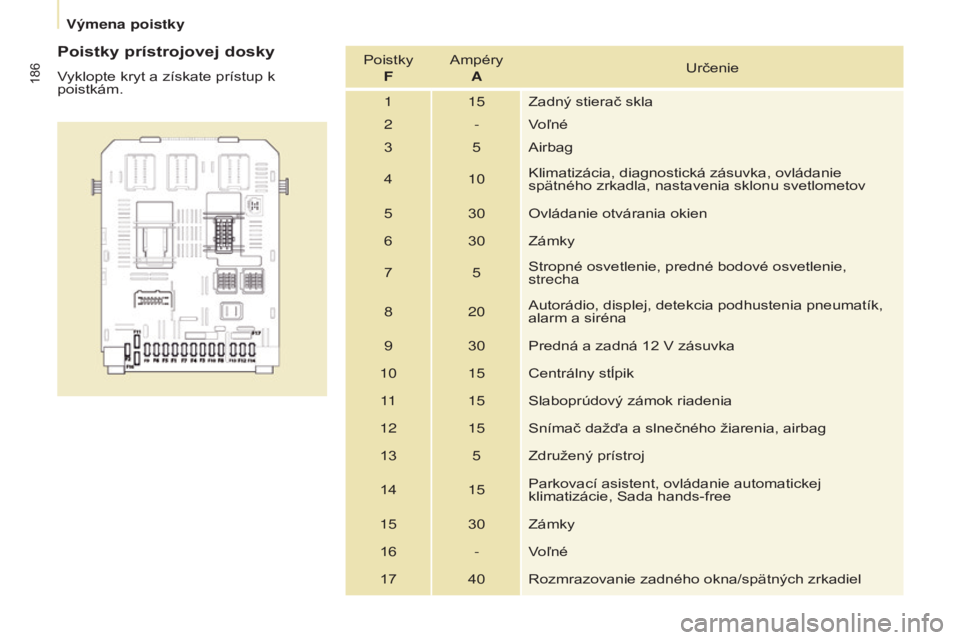

Poistky prístrojovej dosky
vyklopte kryt a získate prístup k
poistkám. Poistky
F
a
mpéry
Au rčenie
1 15 Zadný stierač skla
2 -
voľ

né
3 5
a

irbag
4 10
k

limatizácia, diagnostická zásuvka, ovládanie
spätného zrkadla, nastavenia sklonu svetlometov
5 30 Ovládanie otvárania okien
6 30 Zámky
7 5Stropné osvetlenie, predné bodové osvetlenie,
strecha
8 20
a

utorádio, displej, detekcia podhustenia pneumatík,
alarm a siréna
9 30 Predná a zadná 12
v zásuvka
10 15 Centrálny stĺpik
11 15Slaboprúdový zámok riadenia
12 15 Snímač dažďa a slnečného žiarenia, airbag
13 5Združený prístroj
14 15Parkovací asistent, ovládanie automatickej
klimatizácie, Sada hands-free
15 30 Zámky
16 -
voľ

né
17 40
r

ozmrazovanie zadného okna/spätných zrkadiel
V

187
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015
Poistky v kabíne
Poistky Fa mpéry
Au rčenie
1 -
voľné
2 20
vyhrievané sedadlá
3 -
voľné
4 15
r

elé sklopiteľných spätných zrkadiel
5 15
r

elé zásuvky pre chladiace zariadenie
RÝCHLA POMOC
8
V

188
Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015Berlingo-2-vP_sk_Chap08_aide-rapide_ed01-2015

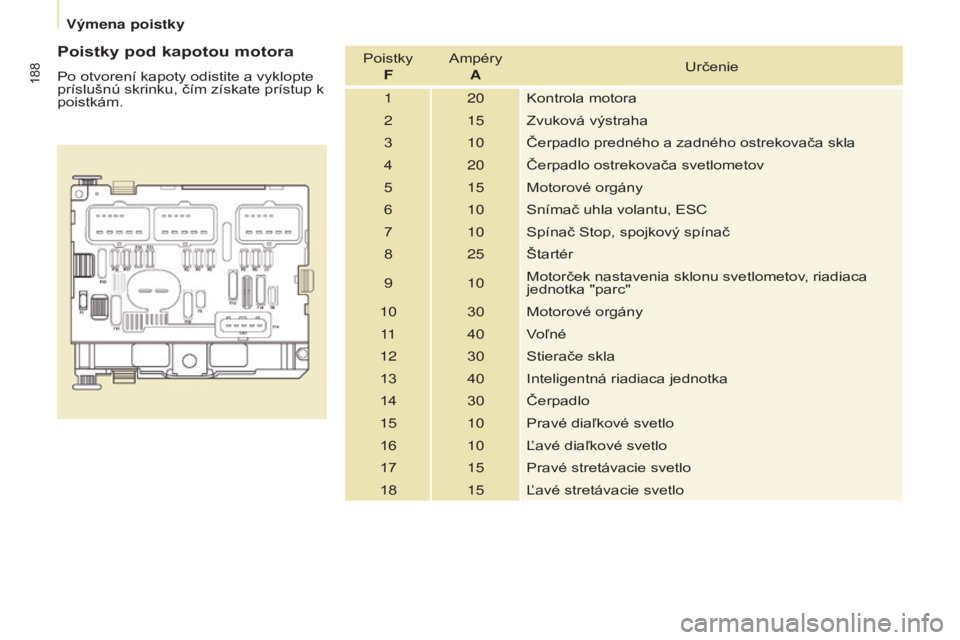

Poistky pod kapotou motora
Po otvorení kapoty odistite a vyklopte
príslušnú skrinku, čím získate prístup k
poistkám.Poistky
F
a
mpéry
Au rčenie
1 20
k
ontrola motora
2 15 Zvuková výstraha
3 10
č

erpadlo predného a zadného ostrekovača skla
4 20
č

erpadlo ostrekovača svetlometov
5 15 Motorové orgány
6 10Snímač uhla volantu,
e SC
7 10Spínač Stop, spojkový spínač
8 25Štartér
9 10Motorček nastavenia sklonu svetlometov, riadiaca
jednotka "parc"
10 30 Motorové orgány
11 40
voľné
12 30 Stierače skla
13 40 Inteligentná riadiaca jednotka
14 30
č

erpadlo
15 10 Pravé diaľkové svetlo
16 10
ľ

avé diaľkové svetlo
17 15Pravé stretávacie svetlo
18 15
ľ

avé stretávacie svetlo
V
