CITROEN BERLINGO MULTISPACE 2015 Omistajan Käsikirjat (in Finnish)

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015

+ +
Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
39
SCR-järjestelmä
Varoitukset TietojaRatkaisu - toimenpide
Service, UREA ja moottorin itsediagnostiikan
merkkivalot syttyvät; SCR -järjestelmässä on
havaittu toimintahäiriö. Kyse on hetkellisestä häiriöstä, varoitus katoaa
heti, kun pakokaasupäästöt palautuvat vaatimusten
mukaisiksi.
50
km:n jälkeen (30 mailia) ilman lisäainetta
Toimintahäiriön varmistus, joka ei ole yhteydessä
lisäaineen puuttumiseen. Ajettavissa oleva matka on 1
100 km (700 mailia).
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen
moottorivian estämiseksi.
Toimintahäiriö on varmistettu.
Seuraavan kerran, kun sytytysvirta kytketään,
ajettavissa oleva matka tulee näyttöön kilometreinä
(maileina) ja varoitus toistuu 30
seknnin välein.
Sallitun ajomatkan raja on saavutettu,
pakokaasupäästöt ylittävät normin sallimat rajat.
Moottorin uudelleenkäynnistys on mahdoton. Jotta moottori voidaan jälleen käynnistää, on
ehdottomasti otettava yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
- diesel Blue Hdi
Hallintalaitteet
VALMIINA AJOON
3

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
40

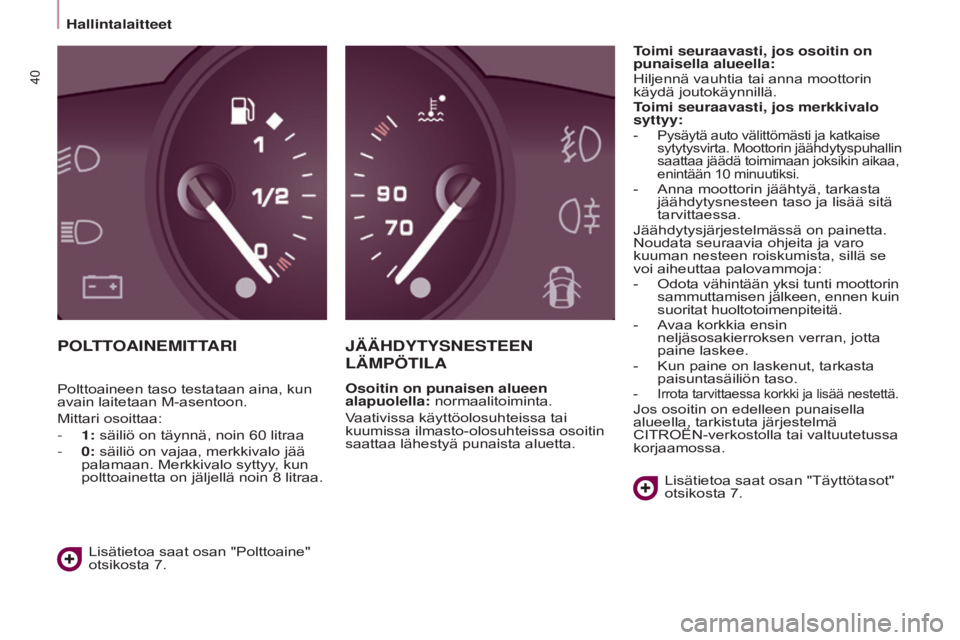

POLTTOAINEMITTARIJÄÄH d YTYSNESTEEN
LÄMP

ö TILA
Osoitin on punaisen alueen
alapuolella: normaalitoiminta.
Vaativissa käyttöolosuhteissa tai
kuumissa ilmasto-olosuhteissa osoitin
saattaa lähestyä punaista aluetta.Toimi seuraavasti, jos osoitin on
punaisella alueella:
Hiljennä vauhtia tai anna moottorin
käydä joutokäynnillä.
Toimi seuraavasti, jos merkkivalo
syttyy:
- Pysäytä auto välittömästi ja katkaise

sytytysvirta. Moottorin jäähdytyspuhallin
saattaa jäädä toimimaan joksikin aikaa,
enintään 10
minuutiksi.
- Anna moottorin jäähtyä, tarkasta
jäähdytysnesteen taso ja lisää sitä
tarvittaessa.
Jäähdytysjärjestelmässä on painetta.
Noudata seuraavia ohjeita ja varo
kuuman nesteen roiskumista, sillä
se
voi aiheuttaa palovammoja:
-

Odota vähintään yksi tunti moottorin

sammuttamisen jälkeen, ennen kuin
suoritat huoltotoimenpiteitä.
-

A
vaa korkkia ensin
neljäsosakierroksen verran, jotta
paine laskee.
-

Kun paine on laskenut, tarkasta
paisuntasäiliö

n taso.
- Irrota tarvittaessa korkki ja lisää nestettä.Jos osoitin on edelleen punaisella
alueella, tarkistuta järjestelmä
CITROËN-verkostolla tai valtuutetussa
korjaamossa.Lisätietoa saat osan "Täyttötasot"
otsikosta 7.
Lisätietoa saat osan "Polttoaine"
otsikosta 7.
Polttoaineen taso testataan aina, kun
avain laitetaan M-asentoon.
Mittari osoittaa:
-

1:

säiliö on täynnä, noin 60

litraa
-

0:

säiliö on vajaa, merkkivalo jää
palamaan. Merkkivalo syttyy, kun
polttoainetta on jäljellä noin 8

litraa.
Hallintalaitteet

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
41
PAKOKAASUNPUHd ISTUS
EOBD (European On
Board Diagnosis) on
päästöjenvähennysvarusteiden
itsediagnoosijärjestelmä,
joka vastaa mm. seuraavien
aineiden sallituista päästötasoista:
- CO (hiilim onoksidi)
-
HC (palamattomat hiiliv
edyt)
-

NOx (typen oksidit) tai
hiukkaset, jotka ennen ja jälkeen
katalysaattoreita asennetut
happianturit tunnistavat.
Kuljettajaa varoitetaan
pakokaasunpuhdistuksen
toimintahäiriöistä siten, että tämä
merkkivalo syttyy mittaristossa.
Katalysaattori saattaa vahingoittua.
T

arkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.
ALENTUNEEN RENGASPAINEEN VALVONTAJÄRJESTELMÄ
Järjestelmä valvoo
jatkuvasti neljän
renkaan painetta heti,
kun autolla lähdetään
liikkeelle.
Jokaisen pyörän
venttiiliin on asennettu paineanturi
(lukuunottamatta varapyörää).
Järjestelmä antaa hälytyksen heti, kun
se havaitsee alhaisen rengaspaineen
yhdessä tai useammassa pyörässä.
Alentuneen rengaspaineen
valvontajärjestelmä on ajon
apulaite, se ei korvaa kuljettajan
valppautta. Rengaspaineet on silti
tarkistettava kuukausittain (myös
varapyörän), ja samoin ennen
pitkää matkaa.
Jos ajetaan alentuneilla
rengaspaineilla, se heikentää pitoa
tiehen, pidentää jarrutusmatkaa,
aiheuttaa renkaiden ennenaikaista
kulumista erityisesti vaativissa ajo-
olosuhteissa (raskas kuorma, korkea
ajonopeus, pitkä ajomatka).
Ajaminen alentuneilla
rengaspaineilla lisää polttonesteen
kulutusta.
Autoosi tarkoitetut rengaspaineet
löytyvät rengaspainetarrasta.
Katso otsikko 9, osa
"Tunnistetiedot".
Rengaspaineiden tarkistus on tehtävä
kylmistä renkaista (auto on ollut
pysäytettynä vähintään 1
tunnin tai
sillä on ajettu alle 10
km kohtalaisella
nopeudella).
Muussa tapauksessa lisää 0,3
baria
tarrassa osoitettuihin lukemiin.
Hallintalaitteet
VALMIINA AJOON
3

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
42
Hälytys pysyy voimassa, kunnes
rengaspainetta on lisätty, kyseinen
rengas/renkaat korjattu tai
vaihdettu.
Varapyörässä (kapeanmallinen
varapyörä tai teräsvanteella) ei ole
paineanturia.
Toimintahäiriö
Alentuneen rengaspaineen
hälytys
Alentunut rengaspaine ei aina
aiheuta renkaan ulkomuodossa
näkyvää muutosta. Älä siis
tyydy pelkkään silmämääräiseen
tarkastukseen.
Hälytys on kyseessä, kun tämä
merkkivalo syttyy palamaan
kiinteästi ja kuuluu merkkiääni
sekä varustetason mukaan,
näyttöön tulee viesti. Järjestelmässä on
toimintahäiriö, jos alentuneen
rengaspaineen merkkivalo
syttyy vilkkuen ja sen jälkeen
jää palamaan kiinteästi ja samalla
syttyy huollon merkkivalo sekä
varustetason mukaan, myös viesti voi
tulla näkyviin.
Tässä tapauksessa rengaspaineiden
tarkkailu ei ole enää taattu.
Jos alentunut rengaspaine havaitaan
yhdessä renkaassa, varustetason
mukaan kuva tai viesti kertoo mistä
renkaasta on kyse.
-

Alenna ajonopeuttasi ehdottomasti,
vältä äkkinäisiä ohjausliikkeitä sekä
äkkijarrutuksia.
-


Pysähdy heti, kun se on
mahdollista ja liikenneolosuhteet
sallivat.
-


Jos on kyse rengasrikosta, käytä
renkaan väliaikaisen korjauksen
paikkaussarjaa tai vaihda
varapyörä (varustetason mukaan),
tai
-


jos

autossasi on kompressori (esim.
renkaan väliaikaiseen korjaukseen
tarkoitettu sarja), tarkista neljän
renkaan paine kylmistä renkaista,
tai
-


jos tarkistusta ei ole mahdollista
tehdä heti, aja varovaisesti
alhaisella nopeudella. Hälytys tulee näkyviin myös sillo

in,
kun vähintään yksi pyöristä on
ilman paineanturia (esimerkiksi
autoon on asennettu kapea tai
peltivanteella oleva varapyörä).
Käänny CITROËN-huoltoverkoston
tai valtuutetun korjaamon puoleen
järjestelmän tarkistusta varten,
tai rengasrikon jälkeen, anna ao.
liikkeen asentaa alkuperäiselle
vanteelle rengas, joka on varustettu
paineanturilla.
Hallintalaitteet

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
43
HUOLTOMITTARI
Huoltomittari ilmoittaa muuttuvista
huoltoväleistä.Yli 1
000 km seuraavaan huoltoon
Esimerkki: Kilometrimäärä, joka
voidaan ajaa ennen seuraavaa
huoltoa, on 4
800 km. Kun sytytysvirta
kytketään, näytössä on muutaman
sekunnin ajan:
Muutamia sekunteja sytytysvirran
kytkemisen jälkeen näkyy ensin
moottoriöljyn taso (mallin mukaan),
minkä jälkeen matkamittari alkaa
toimia, ja näyttöön tulee kokonais- tai
välimatkamittari.
Alle 1
000 km seuraavaan huoltoon
Aina kun sytytytysvirta kytketään
ja muutamia sekunteja kytkemisen
jälkeen, avainsymboli vilkkuu ja jäljellä
oleva kilometrimäärä näkyy näytöllä. Muutamia sekunteja sytytysvirran
kytkemisen jälkeen öljytason näyttö
tulee näkyville, jonka jälkeen
kokonaismatkamittari alkaa toimia,
ja huoltomittarin avainsymboli
jää palamaan. Se osoittaa, että
määräaikaishuollon ajankohta lähestyy.
Määräaikaishuollon ajankohta ylitetty
Toiminta
Kun sytytysvirta kytketään, tulee
kilometrimittarin näyttöön (pyöristetty)
kilometrimäärä, joka voidaan
ajaa ennen seuraavaa huoltoa.
Huoltomittarin symboli, jakoavain, ja
näyttö pysyvät ruudulla muutamia
sekunteja.
Määräaikaishuolto lasketaan mittarin
edellisen nollauksen jälkeen (ks.
tarkemmat tiedot kyseisestä luvusta).
Määräaikaishuolto määritetään
kahdella parametrillä:
-

ajokilometrimäärä
-


edellisestä huollosta kulunut aika. Kuljettajan ajotavasta
riippuen on syytä seurata
kilometritarkastuksen sijaan tietyin
aikavälein tehtävän tarkastuksen
ajankohtaa. Kun moottori käy

, avainsymboli
palaa, kunnes määräaikaishuolto on
suoritettu.
Malleissa Blue HDi diesel tämän
hälytyksen yhteydessä syttyy myös
Service-merkkivalo palamaan kiinteästi
heti, kun virta kytkeytyy. Avainsymboli vilkkuu ja
ylitetty kilometrimäärä
näkyy näytöllä muutaman
sekunnin ajan aina, kun
sytytysvirta kytketään.
Malleissa Blue HDi diesel huollon
avainsymboli voi myös syttyä
ennakoivasti riippuen moottoriöljyn
laadun heikkenemisen tasosta.
Moottoriöljyn laadun heikkeneminen
riippuu ajo-olosuhteista.
Hallintalaitteet
VALMIINA AJOON
3

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
44
Välimatkamittarin
palautuspainike
Kun olet suorittanut edellä kuvatun
toimenpiteen, odota vähintään
viisi minuuttia ennen kuin irrotat
akkukaapelit (jos tämä joudutaan
esim. huollon vuoksi tekemään).
Muuten matkamittarin nollaus ei jää
järjestelmän muistiin.
Moottorin öljytasomittari
Auton moottoroinnista riippuen, kun
sytysvirta kytketään, mittarissa näkyy
huoltotietojen jälkeen moottoriöljyn
taso muutaman sekunnin ajan. Oikea öljyn taso
Moottoriöljyä liian
vähän
Jos "OIL" valo
vilkkuu, huollon
merkkivalo syttyy
samanaikaisesti, kuulet merkkiäänen
ja näytölle tulee viesti, on öljyä liian
vähän, mikä saattaa vahingoittaa
moottoria.
Jos vielä toteat öljynmittatikun
avulla, että moottoriöljyn taso on liian
alhainen, lisää ehdottomasti öljyä.
Häiriö öljyn
mittauksessa
Jos OIL-- valo
vilkkuu, moottoriöljyn
määrän mittauksessa
on toimintahäiriö. Ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Moottoriöljyn tason tarkistus
on luotettava vain, jos auto on
vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna
vähintään 30

minuutin ajan.
ö
ljynmittatikku
A = maxi - älä koskaan ylitä
tätä tasoa, sillä liika öljy voi
vahingoittaa moottoria.
Ota välittömästi yhteys
CITROËN-verkostoon tai
valtuutettuun korjaamoon.
B = mini - lisää
öljyntäyttötulpalla moottoriin
sopivaa öljyä vähintään tähän
rajaan saakka.
Mittariston valaistuksen
himmennin
Kun virta on kytketty, paina
painiketta kunnes nollat
tulevat näyttöön.
Kun ajovalot on sytytetty,
paina painiketta jolla
mittarivalaistuksen tasoa
voidaan vaihdella. Kun
mittarin valaistus on
himmein (tai kirkkain)
vapauta painike ja paina painiketta
hetken päästä uudelleen valomäärän
nostamiseksi (tai laskemiseksi).
Kun mittarin valaistus on mielestäsi
sopivalla tasolla, vapauta painike.
Huoltomittarin nollaaminen
CITROËN-verkosto tai valtuutettu
korjaamo nollaa matkamittarin jokaisen
määräaikaishuollon jälkeen.
Jos olet suorittanut huollon itse,
huoltomittari nollataan seuraavasti:
-

Katkaise virta.
-


Paina välimatkamittarin
nollauspainiketta ja pidä sitä alas
painettuna.
-


Kytke sytytysvirta.
Välimatkamittarin lukema alkaa juosta
takaperin.
V

apauta painike vasta kun matkamittari
osoittaa =0
(avainsymboli poistuu
näytöstä).
Hallintalaitteet

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
45
Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
MANUAALINEN VAIHTEISTO
5 vaihdetta6 vaihdetta
Kun vaihdat vaihteita, paina aina
kytkinpoljin pohjaan.
Jotta mitään ylimääräistä ei joutuisi
polkimen alle:
-

varmista, että päällysmatto on
oikealla paikallaan ja kiinnitetty
oikein
-


älä koskaan aseta päällekkäin
useampaa mattoa.
Älä pidä kättä vaihteenvalitsimen
päällä ajon aikana, sillä

tämä
saattaa ajan mittaan kuluttaa
vaihteenvalitsimen sisäpuolella
sijaitsevia osia.
Vaihtaminen 5. tai 6. vaihteelle
Siirrä vaihteenvalitsin kokonaan
oikealle, jotta voit valita vaihteen.
Siirto peruutusvaihteelle
Siirron on oltava rauhallinen, jotta
vaihdosta kuuluu mahdollisimman
vähän ääntä.
Kytke peruutusvaihteelle vasta, kun
auto on täydellisesti pysähtynyt.
OHJAUSPYöRÄN SÄÄTÄMINEN
Kun auto on pysähtyneenä, avaa
ohjauspyörän lukitus kytkintä
vetämällä.
Säädä ohjauspyörän korkeus ja
etäisyys. Lukitse ohjauspyörä sen
jälkeen työntämällä kytkin pohjaan. Nosta 6-vaihteisessa autossa
vaihteenvalitsimen nupin alla olevaa
rengasta.
Vaihteisto ja ohjauspyörä
VALMIINA AJOON
3

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
46
Tieto näkyy nuolena
mittaristossa.
Järjestelmä sopeuttaa
vaihteenvaihdon suositukset ajo-
olosuhteiden mukaan (mäkisyys,
kuorma jne.) sekä kuljettajan ajotapaan
(moottorilta vaadittava teho, kiihdytys,
jarrutus jne).
Järjestelmä ei milloinkaan ehdota:
-

ensimmäisen vaihteen valitsemista
-


peruutusvaihteen valitsemista.
BMP-vaihteistossa järjestelmä
on toiminnassa ainoastaan
manuaalitilassa.
VAIHTEENV AIH d ON
OSOITIN
Järjestelmä, joka auttaa vähentämään
polttoaineen kulutusta suosittelemalla
sopivinta vaihdetta.
Toiminta
Järjestelmä voi suositella yhden (tai
useamman) vaihteen väliin jättämistä
tilanteen ja auton varustetason
mukaan. Voit noudattaa suositusta ja
hypätä pienempien vaihteiden yli.
Vaihteenvaihdon suositukset
eivät kuitenkaan ole pakollisia.
Tien kunto, liikenteen määrä ja
turvallisuusnäkökohdat ovat ratkaisevia
tekijöitä sopivan vaihteen valinnassa.
Kuljettajan tulee käyttää omaa
harkintaansa siinä, noudattaako hän
järjestelmän suosituksia.
Tätä toimintoa ei voi kytkeä pois
käytöstä.
Vaihteisto ja ohjauspyörä

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
47
Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
AUTOMATISOITU BMP-VAIHTEISTO (6 VAIHdETTA)
- Automatisoitu toimintatapa: valitsin
asennossa A.
-

Manuaalinen toimintatapa: valitsin
asennossa

M.
Turvallisuuden vuoksi:
Valitsimen saa siirtää asennosta N
ainoastaan silloin, kun jarrupoljinta
painetaan.
Siirto asennosta A (ajo automatiikan
huolehtiessa vaihdoista) asentoon M
(ajo käsivalintaisesti vaihtaen) tai
päinvastoin voidaan tehdä milloin
tahansa. Merkkivalo A sammuu
mittaristossa.
Toimintatavan valinta Auton käynnistäminen
- Moottorin käynnistämiseksi
valitsimen on oltava asennossa
N.
-

Paina lujasti jarrupoljin
ta.
-

Kierrä virta-avainta virtalukossa,
kunnes käynnistysmoottori käy

.
-

Kun moottori käy
, tarpeen mukaan,
siirrä valitsin asentoon R, A tai M.
-

Päästä jarrupoljin
hitaasti ylös ja
paina kaasupoljinta.
Jos valitsin ei ole asennossa N ja/tai
jos jarrupoljinta ei paineta, moottori
ei käynnisty, joten aloita ylläkuvatut
toimenpiteet uudelleen.
Peruutusvaihde
Siirtäminen
peruutusvaihteeseen
Siirrä valitsin asentoon R.
Siirrä valitsin peruutuasasentoon
vasta, kun auto seisoo täysin
paikallaan.
Vapaa-asento Siirtäminen vapaa-asentoon
Siirrä valitsin asentoon N. Kun auto
liikkuu, älä valitse tätä asentoa
lyhyeksikään hetkeksi.
Vaihteisto ja ohjauspyörä
VALMIINA AJOON
3

Berlingo-2-VP_fi_Chap03_Pret-a-partir_ed01-2015
48
Kiihdyttäminen
Parhaan kiihtyvyyden
aikaansaamiseksi (esimerkiksi: toisen
ajoneuvon ohittaminen) riittää, kun
painat kaasupolkimen lujasti yli liikkeen
lopussa olevan vastuskohdan.
Auto seisoo paikallaan moottori
käyden
Mikäli auto seisoo pidempään paikallaan
moottori käyden vaihteisto siirtyy
automaattisesti vapaa-asentoon N.
Auton pysäyttäminen
Ennen moottorivirran katkaisua vie
valitsin asentoon N.
Kaikissa tapauksissa on myös
seisontajarru ehdottomasti kiristettävä.
Varmista seisontajarrun merkkivalon
näyttö mittaristossa.
Ennen mitään toimenpidettä
moottoritilassa varmista, että
valitsin on vapaa-asennossa N.
Vaihteen siirto
Moottorin kierrosluvun ollessa
hyvin korkea (raju kiihdytys),
vaihteen siirto suurempaan
onnistuu ainoastaan kuljettajan
käyttäessä BMP-vaihteiston
vaihteenvalitsinta. Vedä vipua "+", kun
haluat suuremman
vaihteen.
Vedä vipua "-", kun
haluat pienemmän
vaihteen.
-

Kun auto pysähtyy tai vauhti on hyvin

alhainen (esim. liikennevaloissa),
automatiikka huolehtii vaihteen
pienentämisestä 1. vaihteeseen.
-

Kaasupoljin
ta ei tarvitse välttämättä
päästää kokonaan vaihteiden
vaihdon ajaksi.
-

V
aihteiden siirto onnistuu vain
mikäli moottorin kierrosluku sallii
sen.
-

T
urvallisuuden vuoksi, moottorin
kierrosluvun mukaan siirrot
aleneviin vaihteisiin voivat tapahtua
automaattisesti.
Manuaalinen toimintatapa
Siirtyminen manuaaliseen
toimintatapaan
Siirrä valitsin asentoon M. Automatisoitu toimintatapa Siirtyminen automaattiseen
toimintatapaan
Siirrä valitsin asentoon A.
Vaihteisto toimii nyt automaattisesti
ilman, että sinun täytyy puuttua asiaan.
Järjestelmä valitsee jatkuvasti
parhaiten sopivan vaihteen seuraavien
muuttujien mukaan:
-

ajotyyli,
-


tien profiili,
-


polttoaineen kulutuksen optimointi.
Vaihteisto ja ohjauspyörä
