CITROEN BERLINGO MULTISPACE 2016 Betriebsanleitungen (in German)

99
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung
Von innen Von außen

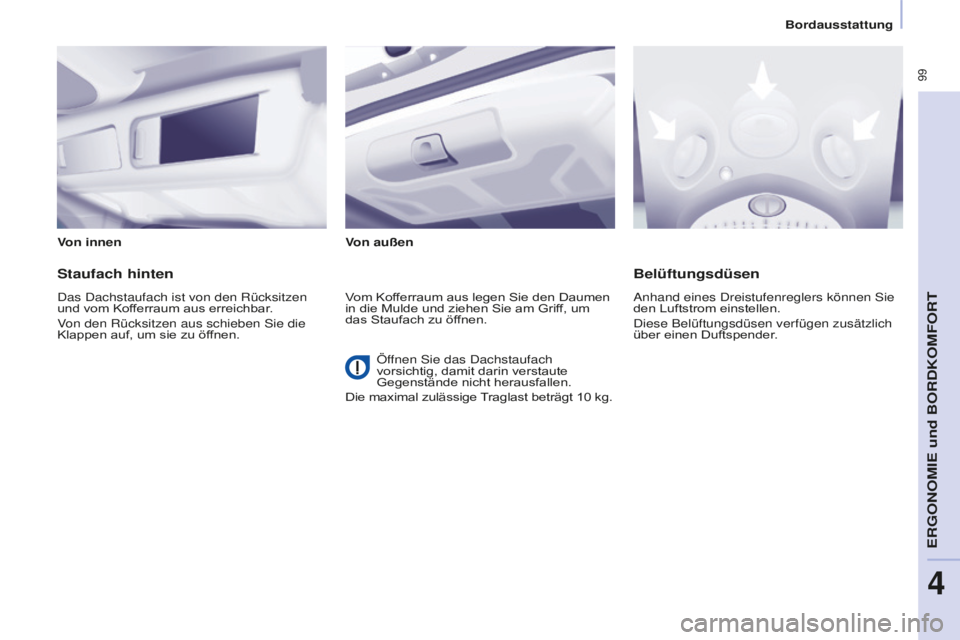

Staufach hinten
das dachstaufach ist von den Rücksitzen
und vom Kofferraum aus erreichbar .
Von den Rücksitzen aus schieben
sie die
Klappen auf, um sie zu öf

fnen.
Belüftungsdüsen
anhand eines dreistufenreglers können sie
den Luftstrom einstellen.
diese Belüftungsdüsen verfügen zusätzlich
über einen Duftspender

.
Vom Kofferraum aus legen Sie den Daumen
in die Mulde und ziehen Sie am Griff, um
das Staufach zu öffnen.
Öffnen
sie das dachstaufach
vorsichtig, damit darin verstaute
Gegenstände nicht herausfallen.
Die maximal zulässige

Traglast beträgt 10
kg.
eRgOnOMie und BORdKOMFORt
4

100
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

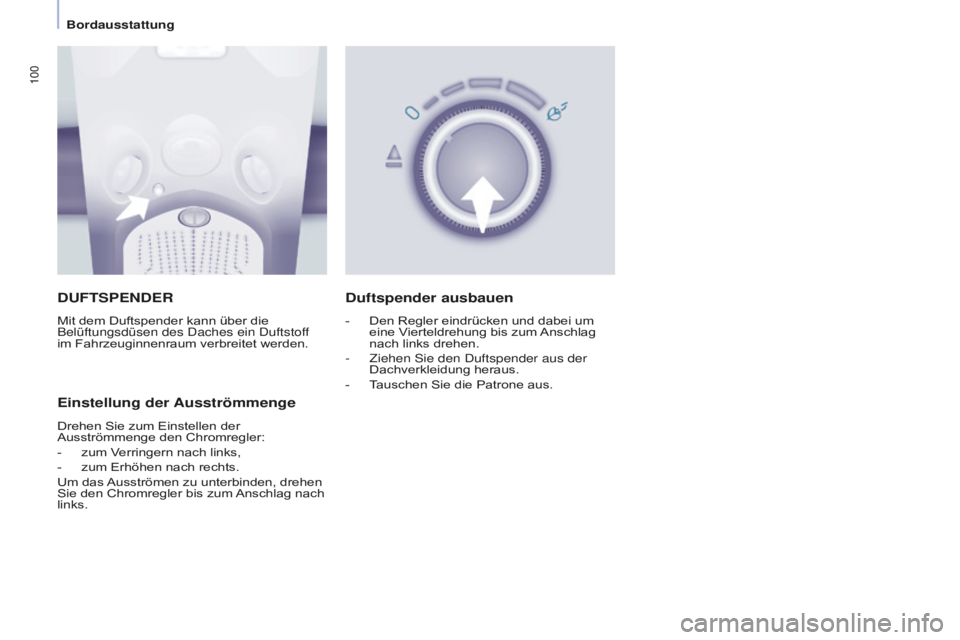

DUFTSPENDER
Mit dem Duftspender kann über die
Belüftungsdüsen des daches ein duftstoff
im Fahrzeuginnenraum verbreitet werden.
Einstellung der Ausströmmenge
Drehen Sie zum Einstellen der
Ausströmmenge den Chromregler:
-
zum Verringern nach links,
- zum Erhöhen nach rechts.
Um das Ausströmen zu unterbinden, drehen
Sie den Chromregler bis zum

Anschlag nach
links.
Duftspender ausbauen
- Den Regler eindrücken und dabei um
eine Vierteldrehung bis zum Anschlag
nach links drehen.
-
Ziehen sie den duftspender aus der
Dachverkleidung heraus.
-
Tauschen Sie die Patrone aus.
Bordausstattung

101
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung
Austausch einer Patrone
das nachfüllset des duftspenders besteht
aus einer Patrone B und der zugehörigen dichthülle

C.
-
Ziehen sie die schutzfolie

D ab.
-
Bringen sie das obere ende der Patrone
B

am Regler A des Duftspenders an.
-
Drehen Sie sie zum Einrasten im Regler
um eine Vierteldrehung und ziehen Sie
die Hülle ab.
-


s
etzen sie den duftspender in die
entsprechende

Aufnahme ein.
sie können die Patronen jederzeit
austauschen und teilweise aufgebrauchte
Patronen in der Originalhülle aufbewahren.
der Regler des duftspenders

A und die
Patrone sind separate Teile.
Die Patronen werden ohne Regler A
geliefert.
Einsetzen des Duftspenders
Nach dem Anbringen oder Austauschen der
Patrone:
-
Setzen Sie den Duftspender wieder in
die entsprechende Aufnahme ein.
-
Drehen Sie ihn um eine Vierteldrehung
nach rechts.
Was Sie beachten sollten
Verwenden Sie aus Sicherheitsgründen
nur für diesen duftspender vorgesehene
Patronen. Nehmen Sie die Patronen nicht
auseinander
.
Bewahren Sie die Dichthüllen der
Patronen auf, um Sie als Verpackung bei
Nichtgebrauch der Patronen verwenden zu
können.
Versuchen Sie keinesfalls, die Patronen mit
anderen als den vom CITROËN-Händlernetz
empfohlenen Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer
Reichweite von Kindern und Tieren auf.
Vermeiden Sie Haut- und Augenkontakt.
suchen sie bei V

erschlucken einen
arzt auf
und zeigen Sie ihm V

erpackung und Etikett
des Produkts.der Regler des duftspenders
A kann nur mit
einer Patrone am Modutop-Dach befestigt
werden.
Bewahren Sie also stets den Regler A und
eine Patrone auf.
Die Patronen sind im CITROËN-Händlernetz
erhältlich.
eRgOnOMie und BORdKOMFORt
4

102
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

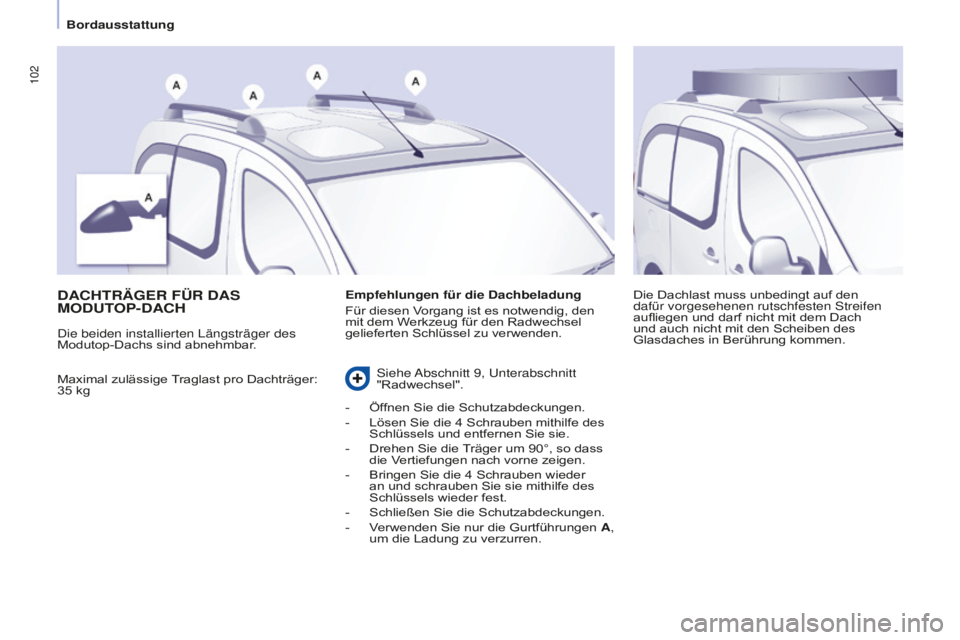

DACHTRäGER FÜR DAS
MODUT OP-DACH
Maximal zulässige Traglast pro Dachträger:
35 kg Die Dachlast muss unbedingt auf den
dafür vorgesehenen rutschfesten
streifen
aufliegen und darf nicht mit dem Dach
und auch nicht mit den Scheiben des
Glasdaches in Berührung kommen.
Empfehlungen für die Dachbeladung
Für diesen V
organg ist es notwendig, den
mit dem Werkzeug für den Radwechsel
gelieferten Schlüssel zu verwenden.
die beiden installierten längsträger des
Modutop-Dachs sind abnehmbar
.siehe abschnitt 9, unterabschnitt
"Radwechsel".
-
Öffnen Sie die Schutzabdeckungen.
- Lösen Sie die 4 Schrauben mithilfe des
Schlüssels und entfernen Sie sie.
-
Drehen Sie die T

räger um 90°, so dass
die Vertiefungen nach vorne zeigen.
-
Bringen Sie die 4 Schrauben wieder
an und schrauben Sie sie mithilfe des
Schlüssels wieder fest.
-
Schließen Sie die Schutzabdeckungen.
- Verwenden Sie nur die Gurtführungen

A,
um die Ladung zu verzurren.
Bordausstattung

103
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung
AUSSENDACHTRäGER
Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie sich beim
Hersteller bitte über die Gewichtsangaben (max. 75 kg).
eRgOnOMie und BORdKOMFORt
4

104
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Automatisches Ein-/Ausschaltendie deckenleuchte vorne schaltet sich
beim
Abziehen des Zündschlüssels, beim
Entriegeln des Fahrzeugs, beim Öffnen
einer der Vordertüren und beim Orten des
Fahrzeugs mit Hilfe der Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach. Vordere Sitzplätze: Einschalten
beim Öffnen einer der vorderen
Türen.
Diese werden bei eingeschalteter
Zündung manuell über einen Schalter
betätigt.
Hintere Sitzplätze: Einschalten
beim Öffnen einer der hinteren
Türen.
Wenn die
türen einige Minuten
geöf

fnet bleiben, erlöschen die
Deckenleuchten.
dauernd ausgeschaltetdauerbeleuchtung bei
eingeschalteter Zündung
Deckenleuchte vorne
DECKENLEUCHTEN
Deckenleuchte hinten
Getrennte Leseleuchten vorne
Bordausstattung

105
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung
GEPäCKRAUMABDECKUNG
(5 SITZE)
Mit dieser starren ablage kann der
Kof ferrauminhalt verdeckt werden. Ausbauen
Klappen Sie die Ablage zusammen.
Ziehen Sie die Ablage zu sich heran, um sie
aus den Rastkerben A und B zu lösen.
Heben Sie die komplette Ablage heraus.
Einbauen
Legen Sie die Gepäckraumabdeckung vor A
und B ab.
Schieben Sie sie nach vorne, um die
Haltestifte in die Rastkerben einzuführen.
Klappen Sie die Abdeckung auf und setzen
sie sie in die Rastkerben

C ein.
Zusammenklappen
Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie durch
anheben aus der Rastkerbe

C lösen. Verstauen (je nach Modellversion)
An der Lehne der Rücksitze befindet sich
eine Aufnahme für die zusammengeklappte
Gepäckraumabdeckung.
schieben sie die abdeckung senkrecht
zwischen den seitlichen Führungen in halber
Höhe der Rückenlehnen ein.
Setzen Sie dabei zuerst das Gelenk mit den
beweglichen Klappteilen nach oben ein.
Die starre Gepäckraumabdeckung
kann als

Ablage verwendet
werden. Legen Sie jedoch aus
sicherheitsgründen keine gegenstände
darauf ab, die bei einer Notbremsung oder
bei einem Heckaufprall zu einer Gefahr für
die Insassen werden könnten.
ERGONOMIE und BORDKOMFORT
4

106
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

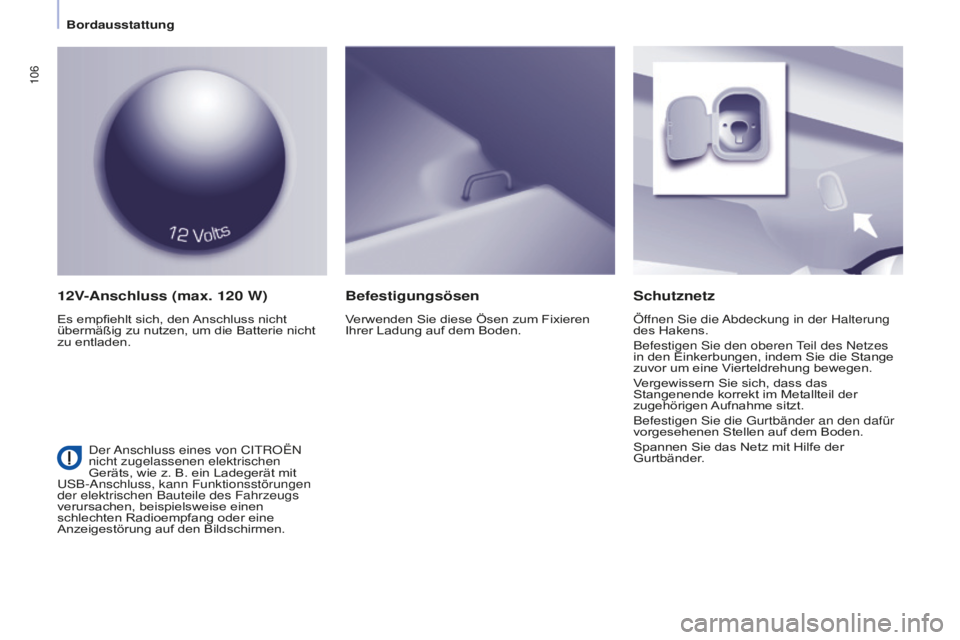

12V-Anschluss (max. 120 W)
Es empfiehlt sich, den Anschluss nicht
übermäßig zu nutzen, um die Batterie nicht
zu entladen.
Schutznetz
Öffnen sie die abdeckung in der Halterung
des Hakens.
Befestigen
sie den oberen teil des netzes
in den Einkerbungen, indem Sie die Stange
zuvor um eine V

ierteldrehung bewegen.
Vergewissern Sie sich, dass das
Stangenende korrekt im Metallteil der
zugehörigen Aufnahme sitzt.
Befestigen
sie die gurtbänder an den dafür
vorgesehenen Stellen auf dem Boden.
Spannen Sie das Netz mit Hilfe der
Gurtbänder

.
Befestigungsösen
Verwenden Sie diese Ösen zum Fixieren
Ihrer Ladung auf dem Boden.
der anschluss eines von CitROËn
nicht zugelassenen elektrischen
Geräts, wie z. B. ein Ladegerät mit
usB-anschluss, kann Funktionsstörungen
der elektrischen Bauteile des Fahrzeugs
verursachen, beispielsweise einen
schlechten Radioempfang oder eine
Anzeigestörung auf den Bildschirmen.
Bordausstattung

107
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung

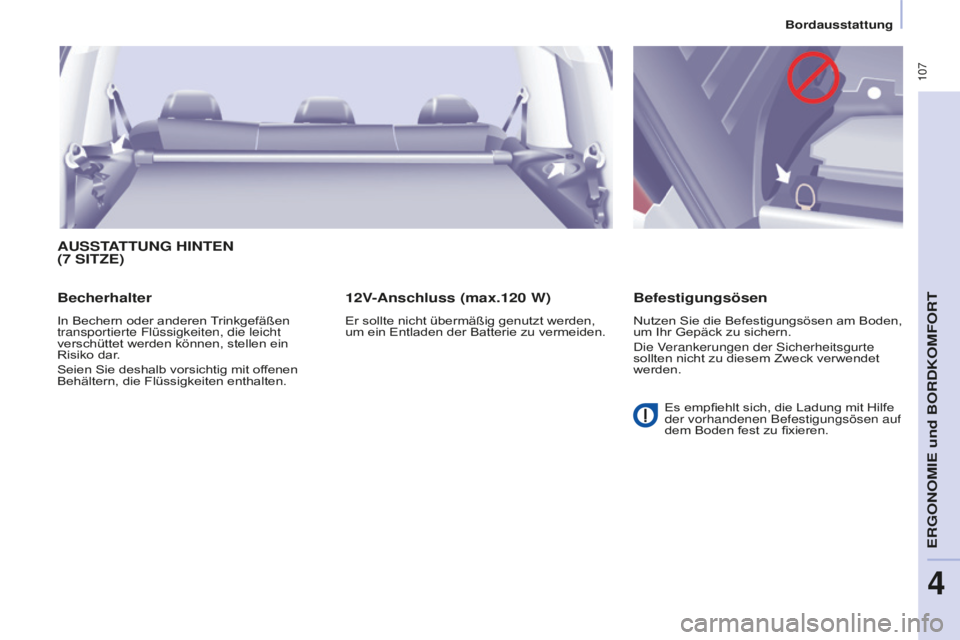

AUSSTATTUNG HINTEN
(7 SITZE)
Becherhalter
In Bechern oder anderen Trinkgefäßen
transportierte Flüssigkeiten, die leicht
verschüttet werden können, stellen ein
Risiko dar.
Seien Sie deshalb vorsichtig mit offenen
Behältern, die Flüssigkeiten enthalten.
12V-Anschluss (max.120 W)
Er sollte nicht übermäßig genutzt werden,
um ein Entladen der Batterie zu vermeiden.
Befestigungsösen
Nutzen Sie die Befestigungsösen am Boden,
um Ihr Gepäck zu sichern.
die V
erankerungen der
sicherheitsgurte
sollten nicht zu diesem Zweck verwendet
werden.
Es empfiehlt sich, die Ladung mit Hilfe
der vorhandenen Befestigungsösen auf
dem Boden fest zu fixieren.
eRgOnOMie und BORdKOMFORt
4

108
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

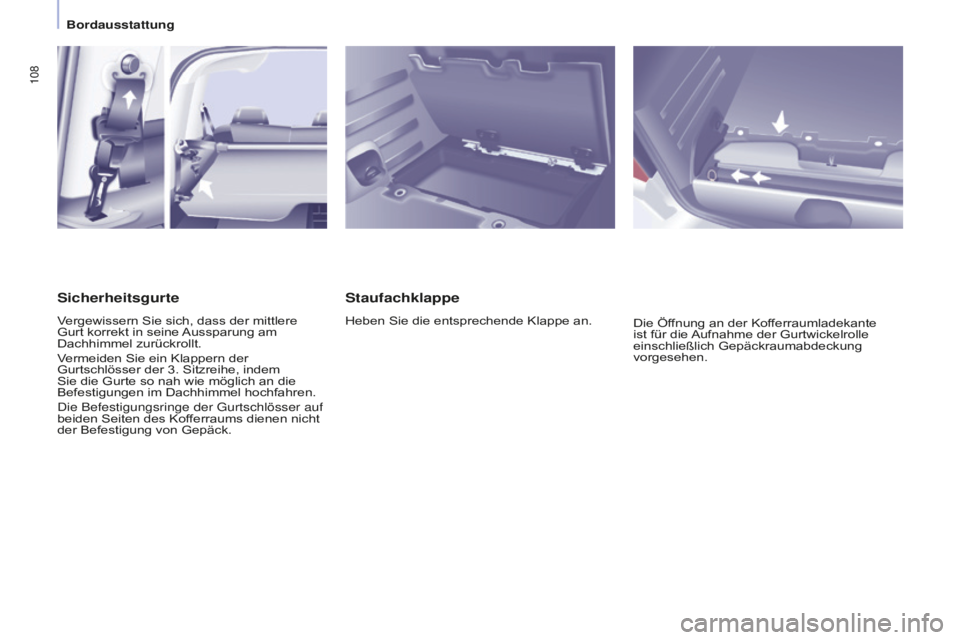

Staufachklappe
Heben Sie die entsprechende Klappe an.Die Öffnung an der Kofferraumladekante
ist für die Aufnahme der Gurtwickelrolle
einschließlich Gepäckraumabdeckung
vorgesehen.
Sicherheitsgurte
Vergewissern Sie sich, dass der mittlere
Gurt korrekt in seine Aussparung am
Dachhimmel zurückrollt.
Vermeiden Sie ein Klappern der
Gurtschlösser der 3. Sitzreihe, indem
Sie die Gurte so nah wie möglich an die
Befestigungen im Dachhimmel hochfahren.
die Befestigungsringe der gurtschlösser auf
beiden Seiten des Kof

ferraums dienen nicht
der Befestigung von Gepäck.
Bordausstattung
