CITROEN BERLINGO MULTISPACE 2016 Instrukcja obsługi (in Polish)

59
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
ŚWIATŁA DZIENNE DIODOWE
tylne światła przeciwmgłowe
(kolor bursztynowy , drugi
obrót pierścienia do przodu).
Przednie reflektory
przeciwmgłowe (kolor zielony,
jeden obrót pierścienia do
przodu).
Włączenie odbywa się przez
obrócenie tego pierścienia do
przodu, a wyłączenie – przez
przekręcenie tego pierścienia
do tyłu.
Pozycja ta jest potwierdzona


zapaleniem się kontrolki
w zestawie wskaźników.
należy pamiętać o ich wyłączaniu,
gdy są już niepotrzebne.
Funkcja automatycznego zapalania
świateł powoduje wyłączenie tylnych
świateł przeciwmgłowych, ale
pozostawia włączone przednie światła
przeciwmgłowe.
a

by wyłączyć tylne światła
przeciwmgłowe i

przednie
reflektory przeciwmgłowe,
obrócić pierścień
dwukrotnie do tyłu.
Automatyczne włączanie świateł
Podczas mgły lub opadów śniegu
czujnik natężenia oświetlenia
może stwierdzić dostateczne
natężenie światła dziennego.
W konsekwencji światła nie
zapalą się automatycznie. W razie
potrzeby należy ręcznie włączyć
światła mijania.
n

ie zakrywać czujnika oświetlenia
znajdującego się na przedniej szybie,
za lusterkiem wstecznym.
s łuży on do
automatycznego włączania świateł
i wycieraczek szyby.
Włączenie Światła pozycyjne
oraz światła
mijania włączają
się automatycznie
w
przypadku słabego
oświetlenia zewnętrznego lub
włączenia wycieraczek szyb. g asną,
gdy oświetlenie jest wystarczające lub
gdy zostaną wyłączone wycieraczki.
W chwili uruchomienia samochodu
światła dzienne zapalają się
automatycznie.
W momencie ręcznego lub
automatycznego włączenia świateł
pozycyjnych, mijania albo drogowych,
światła dzienne gasną.
Programowanie
W krajach, w których przepisy
nie wymagają włączania świateł
dziennych, można uaktywnić albo
wyłączyć funkcję przechodząc przez
menu konfiguracji.
j

eżeli w

ciągu 30

minut ze strony
użytkownika nie nastąpi żadne działanie,
aby nie rozładować akumulatora,
włączy się tryb ekonomiczny. Funkcje
przechodzą w

tryb czuwania i

miga
lampka kontrolna akumulatora.
tryb ekonomiczny nie dotyczy świateł


pozycyjnych. Przy dobrej widoczności, podczas
deszczu, w dzień lub w nocy,
zapalone tylne światła przeciwmgłowe
są oślepiające i ich używanie jest
zabronione.
Patrz rubryka 8, część
"
a
kumulator".
Reflektory przeciwmgłowe przednie
i

światła przeciwmgłowe tylne
Działają razem ze światłami
pozycyjnymi i

mijania.
Przekręcić pierścień w położenie
Au TO. W momencie włączenia funkcji
na ekranie pojawia się informacja.
Wyłączenie
Przekręcić pierścień do przodu lub do
tyłu. W momencie wyłączenia funkcji
na ekranie pojawia się informacja.
ta funkcja nie działa ze światłami
dziennymi.
Przełączniki przy kierownicy
ERGONOMIA i kOMFORT
4

60
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
W przypadku usterki
czujnika oświetlenia
zapalają się światła, zapala
się kontrolka serwisowa,
włącza się sygnał dźwiękowy,
a na ekranie pojawia się informacja.
s

kontaktować się z
aso
sieci
c

I
tro
Ë
n lub z warsztatem
specjalistycznym.
Oświetlenie towarzyszące
(Follow me home)
Przedłużenie działania świateł mijania,
po wyłączeniu zapłonu, umożliwia
kierowcy bezpieczne dotarcie do domu
w
warunkach słabej widoczności.WIąZKA ŚWIATŁA REFLEKTOR ó W
W zależności od obciążenia
samochodu należy wyregulować
wiązkę światła reflektorów.
0-
b ez ładunku.
1-
c zęściowo obciążony.
2-
o bciążony w połowie.
3-

Z
maksymalnym dopuszczalnym
ładunkiem.
Tryb ręczny
-

W ciągu minuty od wyłączenia
zapłonu, zamigać światłami.
o

świetlenie towarzyszące wyłącza się
automatycznie po określonym czasie.
Tryb automatyczny
s

zczegółowe informacje znajdują
się w

rubryce 10, w

części
"
r
ozkład funkcji ekranu". Regulacja początkowa w
pozycji 0.
Włączyć funkcję poprzez
menu konfiguracji pojazdu. Programowanie
Włączenie albo wyłączenie funkcji
odbywa się z

poziomu menu
konfiguracyjnego pojazdu.
Funkcja ta jest włączona z

założenia.
Wyłączenie
Funkcja zostaje wyłączona:
-

poniżej pewnego kąta obrotu
kierownicy

,
-

przy prędkości powyżej 40


km/h,
-

gdy włączony jest wsteczny bieg.
Włączenie
Funkcja włącza się:
-


po włączeniu odpowiedniego
kierunkowskazu
albo
-


po przekroczeniu pewnego kąta
obrotu kierownicy

.
W przypadku włączenia świateł mijania
lub świateł drogowych funkcja ta
umożliwia skierowanie wiązki światła
przedniego reflektora przeciwmgłowego
na wewnętrzną stronę zakrętu, gdy
prędkość samochodu nie przekracza
40

km/h (jazda w

mieście, kręta droga,
skrzyżowania, manewry parkowania...).
Statyczne oświetlanie zakrętów
jazda za granicą
a

by móc jeździć w kraju, w którym
obowiązuje przeciwny kierunek
jazdy niż w kraju sprzedaży pojazdu,
konieczna jest zmiana ustawienia
przednich świateł, aby nie oślepiać
kierowców pojazdów nadjeżdżających
z naprzeciwka.
s

kontaktować się z
aso
sieci c I tro Ë n

lub z warsztatem specjalistycznym.
Funkcja jest czasowo wyłączona
w momencie używania ręcznego
przełącznika oświetlenia.
Przełączniki przy kierownicy

61
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
2 Praca szybka (silne opady).
1
Praca normalna (opady
umiarkowane).
I


Praca przerywana.
0

s top.
â

Praca jednorazowa
(nacisnąć w

dół).
W położeniu I – przerywanym –
częstotliwość pracy wycieraczki
jest dostosowana do prędkości
samochodu.
WYCIERACZKI SZYBY
Sterowanie

ręczne
Po każdym wyłączeniu samochodu na
ponad jedną minutę z przełącznikiem
wycieraczek szyby w
położeniu 2,
1
lub I, należy ponownie uruchomić
przełącznik.
-

Przestawić przełącznik w
dowolne
położenie.
-

Ponownie ustawić przełącznik

w żądanym położeniu.
n

ie zasłaniać czujnika
deszczu, znajdującego się na
środku przedniej szyby, za
lusterkiem wstecznym. Włączenie
Wcisnąć przełącznik w
dół. Włączenie
tej funkcji sygnalizowane jest poprzez
wyświetlenie na ekranie komunikatu.
Wyłączenie / neutralizacja
u
stawić przełącznik wycieraczek
w położeniu I, 1 lub 2.
Wyłączenie tej funkcji sygnalizowane
jest poprzez wyświetlenie na ekranie
komunikatu.
W przypadku usterki automatycznej
pracy wycieraczek wycieraczka będzie
pracowała w trybie przerywanym.
n

ależy skontaktować się z aso
sieci
c I tro Ë n lub z warsztatem
specjalistycznym w
celu sprawdzenia
systemu. W położeniu A u TO wycieraczki pracują
automatycznie i dostosowują swoją
prędkość do intensywności opadów.
Po wyjściu z trybu A u TO w innych
położeniach wycieraczki pracują w taki
sam sposób jak w trybie sterowania
ręcznego.
Po każdym wyłączeniu zapłonu
trwającym ponad minutę należy
ponownie włączyć automatyczną
pracę wycieraczek poprzez wykonanie
impulsu przełącznikiem w dół.
W czasie korzystania z automatycznej
myjni należy wyłączyć zapłon, aby uniknąć
automatycznego włączenia wycieraczek
szyby.
W okresie zimowym przed włączeniem
automatycznego trybu wycieraczek zaleca się
odczekać do całkowitego odmrożenia przedniej szyby.Automatyczna praca wycieraczek szyby
Przełączniki przy kierownicy
ERGONOMIA i kOMFORT
4

62
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016

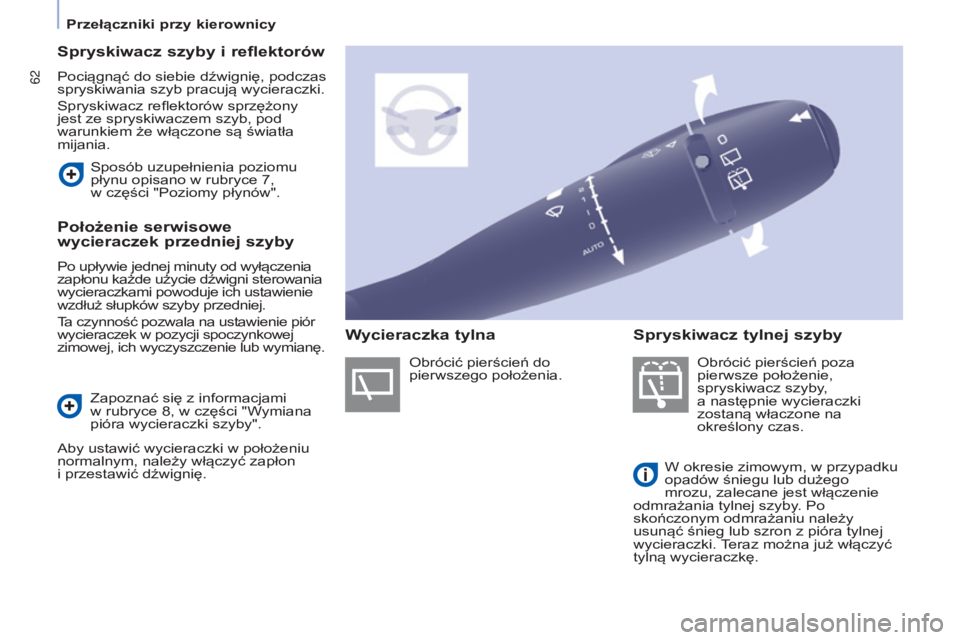

Spryskiwacz szyby i reflektorów
Pociągnąć do siebie dźwignię, podczas
spryskiwania szyb pracują wycieraczki.
s
pryskiwacz reflektorów sprzężony
jest ze spryskiwaczem szyb, pod
warunkiem że włączone są światła
mijania.


o brócić pierścień poza
pierwsze położenie,
spryskiwacz szyby,
a
następnie wycieraczki
zostaną właczone na
określony czas.
W okresie zimowym, w
przypadku
opadów śniegu lub dużego
mrozu, zalecane jest włączenie
odmrażania tylnej szyby. Po
skończonym odmrażaniu należy
usunąć śnieg lub szron z pióra tylnej
wycieraczki.
teraz można już włączyć
tylną wycieraczkę.
s

posób uzupełnienia poziomu
płynu opisano w
rubryce 7,
w części "Poziomy płynów".
Położenie serwisowe
wycieraczek przedniej szyby
Po upływie jednej minuty od wyłączenia
zapłonu każde użycie dźwigni sterowania
wycieraczkami powoduje ich ustawienie
wzdłuż słupków szyby przedniej.
ta czynność pozwala na ustawienie piór


wycieraczek w pozycji spoczynkowej
zimowej, ich wyczyszczenie lub wymianę.
Zapoznać się z
informacjami
w rubryce 8, w
części "Wymiana
pióra wycieraczki szyby".
a

by ustawić wycieraczki w położeniu
normalnym, należy włączyć zapłon
i
przestawić dźwignię.
o
brócić pierścień do
pierwszego położenia.
Wycieraczka tylna Spryskiwacz tylnej szyby
Przełączniki przy kierownicy

63
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
KOMPuTER POKŁADOWY
Kilka
definicji
Zasięg: wyświetla liczbę kilometrów
możliwych do przejechania na paliwie
pozostałym w zbiorniku, w zależności
od średniego zużycia na ostatnio
przejechanych kilometrach.
Wartość może bardzo szybko ulec
zmianie na wskutek zmiany prędkości
samochodu lub ukształtowania terenu
trasy.Zużycie chwilowe: obliczone
i
wyświetlane powyżej prędkości
30 km/h.
Zużycie średnie: jest to średnia ilość
paliwa zużyta od ostatniego zerowania
komputera pokładowego.
Przejechany dystans: liczony od
momentu ostatniego zerowania
komputera pokładowego.
Dystans pozostały do przejechania:
liczony w odniesieniu do punktu
docelowego, wpisanego przez
użytkownika. j eżeli włączone jest
prowadzenie, system nawigacji oblicza
dystans na bieżąco.
Średnia prędkość: jest to średnia
prędkość liczona od chwili ostatniego
zerowania komputera pokładowego
(włączony zapłon).
k

ażde naciśnięcie przycisku
umieszczonego na krawędzi
przełącznika wycieraczki szyby
umożliwia wyświetlenie różnych danych
komputera w zależności od ekranu.
j
eżeli dana trasa jest wyświetlana,
nacisnąć na ponad dwie sekundy
przycisk.
j
eżeli wartość zmniejszy się
poniżej 30 km, zapalą się kreski. Po
uzupełnieniu paliwa o co najmniej
10 litrów zasięg jest ponownie
przeliczony, a wartość zostanie
wyświetlona, jak tylko osiągnie 100 km.
j
eżeli zamiast cyfr przez dłużsy
czas wyświetlane są kreski, należy
skontaktować się z
aso
sieci c I tro Ë n .
Zakładka "samochód" – zasięg na paliwie
pozostałym w zbiorniku, zużycie chwilowe
i odległość pozostała do przejechania.
Zakładka "1" (trasa 1) – średnia
prędkość, średnie zużycie oraz
przejechana odległość na podstawie
trasy "1".
Zakładka "2" (trasa 2) – takie same
dane dla drugiej trasy.
Zerowanie
Przełączniki przy kierownicy
ERGONOMIA i kOMFORT
4

64
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
REGuLATOR PRęDKOŚCI
"CR
u ISE"
"jest to prędkość, z którą kierowca
życzy sobie jechać".
ta pomoc w

prowadzeniu w warunkach
płynnego ruchu umożliwia utrzymanie
w
sposób stały, zaprogramowanej
przez kierowcę prędkości samochodu,
oprócz przypadków stromych
wzniesień.
a

by prędkość mogła zostać
zaprogramowana lub aktywowana,
musi ona być wyższa od 40 km/h
i musi być włączony co najmniej
czwarty bieg.
r
egulator pokazuje w bloku
kontroli stan funkcji oraz wyświetla
zaprogramowaną prędkość.
Wybrana funkcja,
wyświetlenie
symbolu " r egulator
prędkości".
Funkcja wyłączona
OFF,
Funkcja włączona,
Prędkość pojazdu
wyższa,
wyświetlana
zaprogramowana
prędkość miga.
Wykrycie usterki
działania,
OFF – migają kreski.
1.
W
ybór / wyłączenie trybu
regulatora.
2.

Zmniejszanie zaprogramowanej
wartości.
3.


Zwiększanie zaprogramowanej
wartości.
4.


Przerwanie / wznowienie regulacji.
Przełączniki przy kierownicy

65
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
Wybór funkcjiPierwsza aktywacja /
programowanie
prędkości Chwilowe przyspieszenie
Wyłączenie (off)
- nacisnąć ten
przycisk lub pedał
hamulca, lub
sprzęgła.
Przywrócenie działania
- Po wyłączeniu regulacji nacisnąć
ten przycisk.
Pojazd powróci do ostatniej
zaprogramowanej prędkości.
Można również przeprowadzić
procedurę z
"pierwszej aktywacji".
Istnieje możliwość chwilowego
przyspieszenia lub jechania
z

większą prędkością niż prędkość
zaprogramowana. Zaprogramowana
wartość miga.
j

ak tylko pedał przyspieszenia
zostanie zwolniony, samochód powróci
do prędkości zaprogramowanej.
-
o
siągnąć właściwą prędkość,
naciskając pedał przyspieszenia.
-
n
acisnąć przycisk SET - lub SET +.
Prędkość jest zaprogramowana,
samochód będzie ją utrzymywał. -
u
stawić pokrętło w
położeniu

CR
u
ISE.
r
egulator
jest wybrany, ale nie jest
jeszcze włączony i nie została
zaprogramowana prędkość.
Przełączniki przy kierownicy
ERGONOMIA i kOMFORT
4

66
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
Zmiana
zaprogramowanej
prędkościWyłączenie funkcji
Nieprawidłowe działanie Anulowanie zaprogramowanej
prędkości
Po zatrzymaniu samochodu
i
wyłączeniu zapłonu wszystkie
zapamiętane prędkości zostają
usunięte.
a

by zapamiętać prędkość wyższą od
poprzedniej, istnieją dwa sposoby. - u stawić pokrętło w położeniu 0 lub
wyłączyć zapłon, aby całkowicie
wyłączyć regulator.
Praktyczne wskazówki
Bez użycia pedału przyspieszenia
-
n acisnąć przycisk SET +.
k

rótkie wciśnięcie powoduje
zwiększenie prędkości o
1 km/h.
Wciśnięcie i
przytrzymanie zwiększa
prędkość skokowo o
5 km/h.
Z wykorzystaniem pedału
przyspieszenia
-

Przekroczyć zapamiętaną prędkość
i

osiągnąć żądaną prędkość.
-
n acisnąć przycisk SET + lub SET -.
a

by zapamiętać prędkość niższą od
poprzedniej:
-
n acisnąć przycisk SET -.
k

rótkie wciśnięcie powoduje
zmniejszenie prędkości o
1 km/h.
Wciśnięcie i
przytrzymanie zmniejsza
prędkość skokowo o
5 km/h.Zaprogramowana prędkość
znika i
pojawiają się trzy kreski.
s

kontaktować się z siecią c I tro Ë na

lub z

warsztatem specjalistycznym,
aby sprawdzić system. W trakcie zmiany zaprogramowanej
prędkości poprzez przytrzymanie
przycisku należy być czujnym, gdyż
prędkość może wzrosnąć lub zmaleć
bardzo szybko.
n

ie należy używać regulatora
prędkości na śliskich drogach lub na
drogach o dużym natężeniu ruchu.
W przypadku stromego zjazdu
regulator prędkości może nie być
w stanie utrzymać zaprogramowanej
prędkości.
r
egulator nie może w żadnym
przypadku wyręczać kierowcy
w przestrzeganiu ograniczenia
prędkości, kierowca musi być zawsze
czujny.
Zaleca się trzymać stopę w pobliżu
pedałów.
a

by nie blokować przestrzeni pod
pedałami:
-

należy prawidłowo ustawić dywanik
i

mocowania na podłodze,
-

nigdy nie kłaść jednego dywanika
na drugim.
Przełączniki przy kierownicy

67
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
Prędkość samochodu odpowiada
naciskowi stopy kierowcy na pedał
przyspieszenia aż do punktu
oporu, oznaczającego osiągnięcie
zaprogramowanej prędkości.
Wciśnięcie pedału przyspieszenia poza
punkt oporu umożliwia przekroczenie
zapamiętanej prędkości.
a
by powrócić
do prędkości zaprogramowanej
przez ogranicznik, wystarczy
stopniowo zwalniać nacisk na pedał
przyspieszenia, co zmniejsza prędkość
poniżej tej zapamiętanej.
Wszelkich ustawień można
dokonywać po zatrzymaniu przy
pracującym silniku lub podczas
jazdy.
o
granicznik pokazuje w bloku
kontroli stan funkcji i wyświetla
zaprogramowaną prędkość:OGRANICZNIK PRęDKOŚCI
"LIMIT"
Wybrana funkcja,
wyświetlenie symbolu
"
o granicznik
prędkości".
Funkcja wyłączona,
ostatnia zaprogramowana
prędkość – OFF.
Funkcja włączona.
Prędkość pojazdu
wyższa,
wyświetlona
zaprogramowana
prędkość miga.
Wykrycie usterki
działania,
OFF – migają kreski.
1.

Wybór / wyłączenie trybu ogranicznika.
2. Zmniejszanie zaprogramowanej
wartości.
3.

Zwiększanie zaprogramowanej

wartości.
4.

Działanie / pauza ogranicznika.
"

j est to wybrana prędkość, która nie
może być przekroczona".
u

stawienie prędkości wykonuje się
przy pracującym silniku, na postoju
lub w
czasie jazdy. Minimalna
zaprogramowana prędkość to co
najmniej 30
km/h.
Przełączniki przy kierownicy
ERGONOMIA i kOMFORT
4

68
berlingo-2-VP_pl_chap04_Ergonomie_ed01-2016
Wybór funkcjiProgramowanie prędkości Włączanie / wyłączanie
- ustawić pokrętło
w położeniu LIMIT. o granicznik
jest wybrany, ale nie jest jeszcze
włączony. Wyświetlacz pokazuje
ostatnio zapamiętaną prędkość.
Programowanie prędkości może
odbywać się bez włączania
ogranicznika, przy pracującym silniku.
aby zapamiętać prędkość wyższą od
poprzedniej.
-
n acisnąć przycisk SET +.
k

rótkie naciśnięcie zwiększa prędkość o 1 km/h.
Wciśnięcie i przytrzymanie zwiększa prędkość
skokowo o 5 km/h.
a
by zapamiętać prędkość niższą od poprzedniej.
-
n acisnąć przycisk SET -.
k

rótkie naciśnięcie zmniejsza prędkość o 1 km/h.
Wciśnięcie i przytrzymanie zmniejsza prędkość
skokowo o 5 km/h.
Pierwsze naciśnięcie przycisku włącza
ogranicznik, drugie naciśnięcie wyłącza
ogranicznik (OFF).
Przełączniki przy kierownicy
