CITROEN BERLINGO MULTISPACE 2017 Eksploatavimo vadovas (in Lithuanian)

49
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016

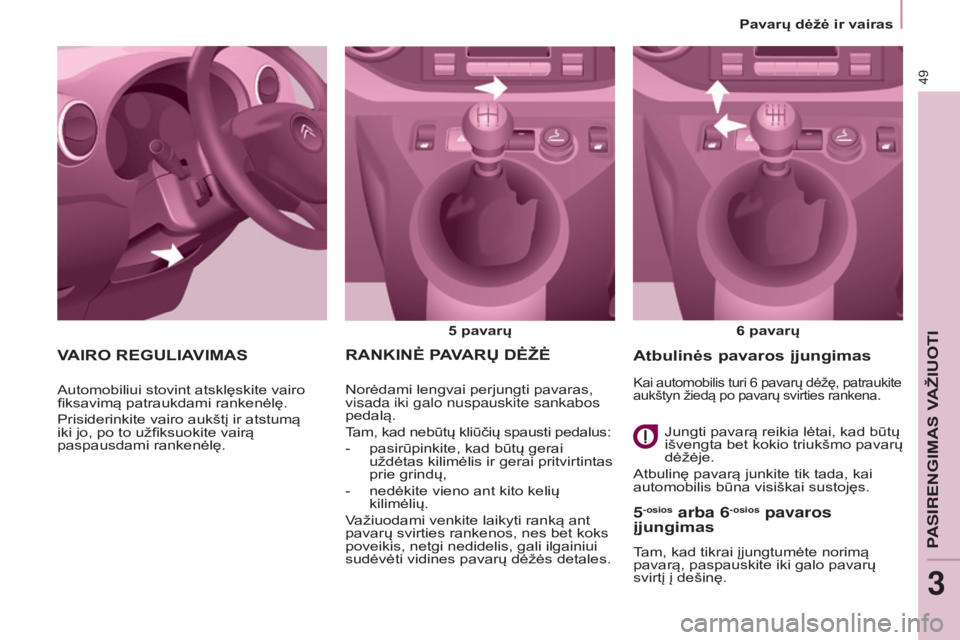

RANKINĖ PAVARų DĖŽĖ
5 pavarų6 pavarų
Norėdami lengvai perjungti pavaras,
visada iki galo nuspauskite sankabos
pedalą.
Tam, kad nebūtų kliūčių spausti pedalus:
-

pasirūpinkite, kad būtų gerai
uždėtas kilimėlis ir gerai pritvirtintas
prie grindų,
-


nedėkite vieno ant kito kelių
kilimėlių.
V

ažiuodami venkite laikyti ranką ant
pavarų svirties rankenos, nes bet koks
poveikis, netgi nedidelis, gali ilgainiui
sudėvėti vidines pavarų dėžės detales.
5-osios arba 6-osios pavaros
įjungimas
Tam, kad tikrai įjungtumėte norimą
pavarą, paspauskite iki galo pavarų
svirtį į dešinę.
Atbulinės pavaros įjungimas
Jungti pavarą reikia lėtai, kad būtų
išvengta bet kokio triukšmo pavarų
dėžėje.
Atbulinę pavarą junkite tik tada, kai
automobilis būna visiškai sustojęs.
VAIRO REGULIAVIMAS
Automobiliui stovint atsklęskite vairo
fiksavimą patraukdami rankenėlę.
Prisiderinkite vairo aukštį ir atstumą
iki jo, po to užfiksuokite vairą
paspausdami rankenėlę.Kai automobilis turi 6 pavarų dėžę, patraukite
aukštyn žiedą po pavarų svirties rankena.
PASirENGIMAS VAŽIUOTI
3
Pavarų dėžė ir vairas

50
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016

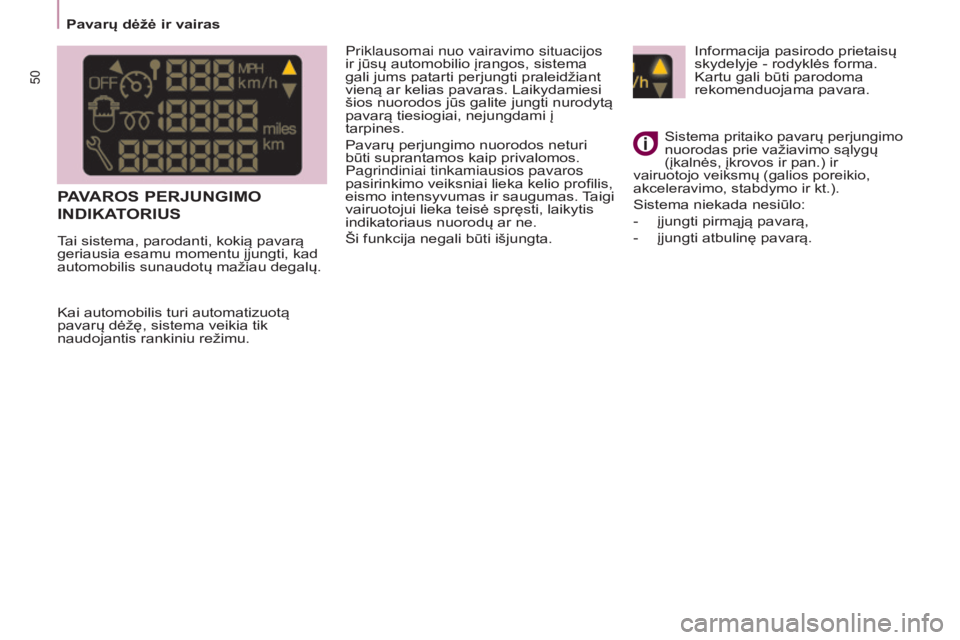

Informacija pasirodo prietaisų
skydelyje - rodyklės forma.
Kartu gali būti parodoma
rekomenduojama pavara.
Sistema pritaiko pavarų perjungimo
nuorodas prie važiavimo sąlygų
(įkalnės, įkrovos ir pan.) ir
vairuotojo veiksmų (galios poreikio,
akceleravimo, stabdymo ir kt.).
Sistema niekada nesiūlo:
-

įjungti pirmąją pavarą,
-


įjungti atbulinę pavarą.
Kai automobilis turi automatizuotą
pavarų dėžę, sistema veikia tik
naudojantis rankiniu režimu.
PAVAROS PERJUNGIMO
INDIKA

TORIUS
Priklausomai nuo vairavimo situacijos
ir jūsų automobilio įrangos, sistema
gali jums patarti perjungti praleidžiant
vieną ar kelias pavaras. Laikydamiesi
šios nuorodos jūs galite jungti nurodytą
pavarą tiesiogiai, nejungdami į
tarpines.
Pavarų perjungimo nuorodos neturi
būti suprantamos kaip privalomos.
Pagrindiniai tinkamiausios pavaros
pasirinkimo veiksniai lieka kelio profilis,
eismo intensyvumas ir saugumas. Taigi
vairuotojui lieka teisė spręsti, laikytis
indikatoriaus nuorodų ar ne.
Ši funkcija negali būti išjungta.
Tai sistema, parodanti, kokią pavarą
geriausia esamu momentu įjungti, kad
automobilis sunaudotų mažiau degalų.
Pavarų dėžė ir vairas

51
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016

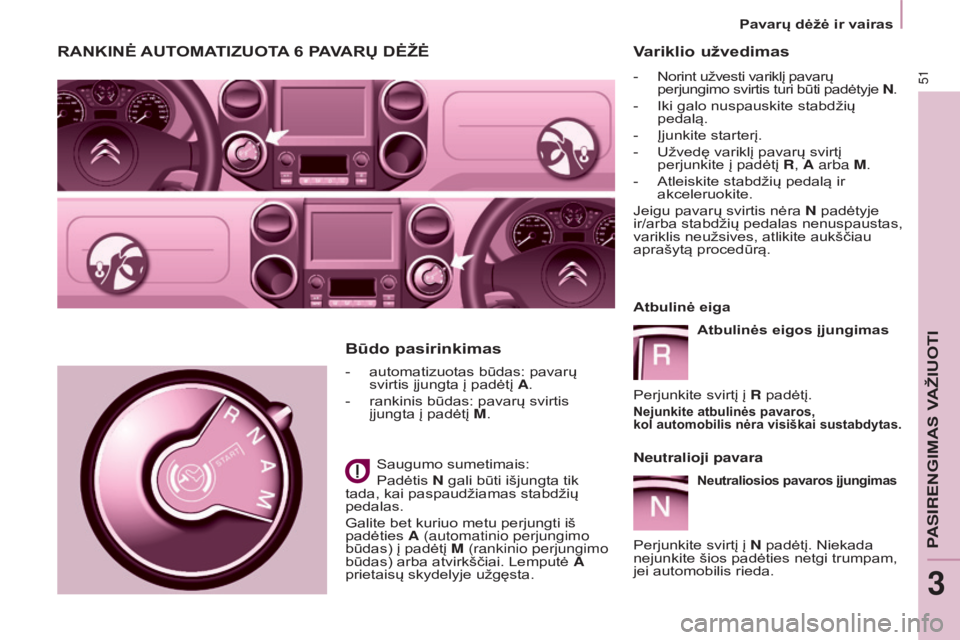

RANKINĖ AUTOMATI z UOTA 6 PAVAR ų DĖŽĖ
- automatizuotas būdas: pavarų
svirtis įjungta į padėtį
A.
-

rankinis būdas: pavarų svirtis
įjungta į padėtį

M.
Saugumo
sumetimais:
Padėtis N gali būti išjungta tik
tada, kai paspaudžiamas stabdžių
pedalas.
Galite bet kuriuo metu perjungti iš
padėties A (automatinio perjungimo
būdas) į padėtį M (rankinio perjungimo
būdas) arba atvirkščiai. Lemputė A
prietaisų skydelyje užgęsta.
Būdo pasirinkimas V ariklio
užvedimas
- Norint užvesti variklį pavarų

perjungimo svirtis turi būti padėtyje N .
-

Iki galo nuspauskite stabdžių
pedalą.
-


Įjunkite starterį.
-


Užvedę variklį pavarų svirtį
perjunkite į padėtį

R, A arba M.
-

Atleiskite stabdžių pedalą ir
akceleruokite.
Jeigu pavarų svirtis nėra

N padėtyje
ir/arba stabdžių pedalas nenuspaustas,
variklis neužsives, atlikite aukščiau
aprašytą procedūrą.
Atbulinė eiga
Atbulinės eigos įjungimas
Perjunkite svirtį į R padėtį.
Nejunkite atbulinės pavaros,
kol automobilis nėra visiškai sustabdytas.
Neutralioji pavara
Neutraliosios pavaros įjungimas
Perjunkite svirtį į N padėtį. Niekada
nejunkite šios padėties netgi trumpam,
jei automobilis rieda.
PASirENGIMAS VAŽIUOTI
3
Pavarų dėžė ir vairas

52
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016

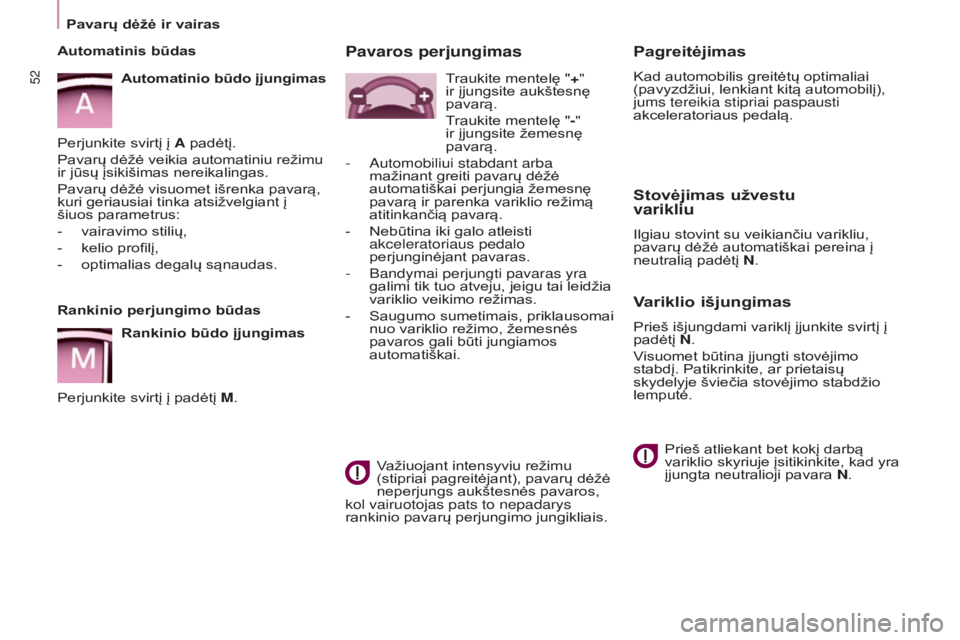

Pagreitėjimas
Kad automobilis greitėtų optimaliai
(pavyzdžiui, lenkiant kitą automobilį),
jums tereikia stipriai paspausti
akceleratoriaus pedalą.
Stovėjimas užvestu
varikliu
Ilgiau stovint su veikiančiu varikliu,
pavarų dėžė automatiškai pereina į
neutralią padėtį N.
Variklio išjungimas
Prieš išjungdami variklį įjunkite svirtį į
padėtį N.
Visuomet būtina įjungti stovėjimo
stabdį. Patikrinkite, ar prietaisų
skydelyje šviečia stovėjimo stabdžio
lemputė.
Prieš atliekant bet kokį darbą
variklio skyriuje įsitikinkite, kad yra
įjungta neutralioji pavara N.
Pavaros perjungimas
Važiuojant intensyviu režimu
(stipriai pagreitėjant), pavarų dėžė
neperjungs aukštesnės pavaros,
kol vairuotojas pats to nepadarys
rankinio pavarų perjungimo jungikliais. Traukite mentelę "+"
ir įjungsite aukštesnę
pavarą.
Traukite mentelę "-"
ir įjungsite žemesnę
pavarą.
-

Automobiliu
i stabdant arba
mažinant greiti pavarų dėžė
automatiškai perjungia žemesnę
pavarą ir parenka variklio režimą
atitinkančią pavarą.
-

Nebūtina iki galo atleisti
akceleratoriaus pedalo
perjunginėjant pavaras.
-


Bandymai perjungti pavaras yra
galimi tik tuo atveju, jeigu tai leidžia
variklio veikimo režimas.
-


Saugumo sumetimais, priklausomai
nuo variklio režimo, žemesnės
pavaros gali būti jungiamos
automatiškai.
Rankinio perjungimo būdas
Rankinio


būdo

įjungimas
Perjunkite svirtį į padėtį M. Automatinis

būdas
Automatinio

būdo

įjungimas
Perjunkite svirtį į A padėtį.
Pavarų dėžė veikia automatiniu režimu
ir jūsų įsikišimas nereikalingas.
Pavarų dėžė visuomet išrenka pavarą,
kuri geriausiai tinka atsižvelgiant į
šiuos parametrus:
-

vairavimo stilių

,
-

kelio profilį,
-


optimalias degalų sąnaudas.
Pavarų dėžė ir vairas

53
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
"STOP & START "
Sistema "Stop & Start" (sustabdymas
ir užvedimas) trumpam išjungia variklį
į budėjimo padėtį - režimą STOP, - kai
sustojama įvairiomis eismo sąlygomis
(prie šviesaforo, kamščiuose, kitais
atvejais).
Variklis vėl automatiškai užsiveda -
režimas START, - kai tik jūs norite
važiuoti.
Variklis užsiveda iš karto, greitai ir tyliai.
Sistema "Stop & Start" yra puikiai
pritaikyta miesto sąlygoms, ji leidžia
sumažinti degalų sąnaudas, išmetamųjų
dujų taršą ir triukšmą automobiliui
stovint.
Veikimas
Variklio persijungimas į režimą STOP
Prietaisų skydelyje užsidega
lemputė "ECO" ir variklis
persijungia į budėjimo padėtį:
-

automobilio su rankine pavarų
dėže

, kai važiuojant mažesniu
kaip 20 km/h greičiu pavarų svirtis
įjungiama į neutralią padėtį ir kai
atleidžiamas sankabos pedalas,
-

automobilio su rankine
automatizuota 6 pavarų dėže

, kai
važiuojant mažesniu kaip 8 km/h
greičiu paspaudžiamas stabdžių
pedalas arba kai pavarų svirtis
perjungiama į padėtį N.
Jei jūsų automobilis turi STOP padėties laiko
trukmės skaitiklį, šis sumuoja persijungimo
į STOP padėtį trukmę važiavimo metu.
Skaitiklis grąžinamas į nulinę padėtį kaskart
iš naujo įjungus kontaktą raktu.
Kai automobilis turi rankinę
automatizuotą 6 pavarų dėžę,
dėl jūsų patogumo pastatymo
manevro metu variklis nepersijungia
į būdą STOP kelias sekundes po
atbulinės pavaros išjungimo.
Režimo STOP metu automobilio
funkcijos - tokios kaip stabdymo arba
vairo stiprintuvas - lieka veikti.
Niekada nepilkite į baką degalų,
kai variklis yra persijungęs į STOP
padėtį; būtinai išjunkite kontaktą
raktu. Ypatingos situacijos: STOP padėtis
negalima
Režimas STOP neįsijungia, kai:
-

automobilis sustoja stačioje įkalnėje
arba nuokalnėje,
-
yra atdaros vairuotojo durys,
- yra atsegtas vairuotojo saugos
diržas,
-

automobilio
greitis neviršijo 10 km/h
nuo paskutinio variklio užvedimo
raktu,
-

šiluminio komforto palaikymas
salone reikalauja energijos,
-


yra įjungtas šerkšno nutirpdymas
nuo stiklo,
-


tam tikrais atsitiktiniais atvejais

(dėl akumuliatoriaus įkrovos,
variklio temperatūros, stabdžių
stiprintuvo, išorės temperatūros ir
pan.), kai to reikalauja sistemos
valdymas.
Tokiu atveju lemputė "ECO"
kelias sekundes mirksi, po to
užgęsta.
Toks veikimas yra visiškai normalus.
PASirENGIMAS VAŽIUOTI
3
"Stop & Start"

54
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Variklio užsivedimas START būduKontrolinė lemputė "ECO"
užges, o variklis vėl užsives:
-

kai iki galo

nuspausite
automobilio su rankine pavarų
dėže sankabos pedalą,
-

kai automobilis turi rankinę
automatizuotą 6 pavarų dėžę

:
●

kai atleisite stabdžių pedalą
pavarų svirčiai esant įjungtai į
padėtį

A arba M,
●

arba kai pavarų svirtį perjugsite
iš padėties

N į padėtį A arba M,
stabdžių pedalui esant atleistam,
●

arba kai įjungsite atbulinę pavarą.
Kai automobilio

su rankine pavarų
dėže variklis yra išsijungęs į padėtį
S
to P ir kai ne iki galo nuspaudus
sankabos pedalą jungiama pavara,
užsidega kontrolinė lemputė arba
pasirodo pranešimas, primenantis,
jog tam, kad variklis užsivestų, reikia
stipriau nuspausti sankabos pedalą.
Ypatingos situacijos: automatinis
užsivedimas START būdu
Dėl saugumo ir patogumo variklis
užsiveda START būdu automatiškai
tokiais atvejais:
-

kai yra atidaromos vairuotojo durys,
-


kai yra atsegamas vairuotojo saugo
diržas, T

okiu atveju kontrolinė
lemputė "ECO" kelias
sekundes mirksi, po to
užgęsta.
Toks veikimas yra visiškai
normalus.
Sistemos išjungimas
Kai kuriais atvejais, pavyzdžiui,
kai reikia palaikyti salone šiluminį
komfortą, gali būti naudinga išjungti
sistemą "Stop & Start".
Bet kuriuo metu galite
paspausti jungiklį "ECO OFF"
ir sistema bus išjungta.
Tai parodo užsidegusi jungiklio lemputė
ir drauge pasirodęs pranešimas
ekrane.
Jei sistema buvo išjungta STOP
padėtyje, variklis iškart užsives.
Sistemos įjungimas iš naujo
Iš naujo paspauskite jungiklį "ECO
OFF".
Sistema vėl ims veikti; tai parodys
užgęstanti jungiklio lemputė ir
pranešimas prietaisų skydelyje. Sistema automatiškai vėl ims
veikti kiekvieną kartą užvedus
variklį raktu.
Veikimo sutrikimai
Jei atsirado sistemos
sutrikimas, jungiklio lemputė
"ECO OFF" ims mirksėti, po
to ims degti tolygiai.
Šiai sistemai reikalingas
ypatingos technologijos ir
parametrų akumuliatorius (turimų
akumuliatorių markes galima sužinoti
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje).
Įdėjus CITROËN firmos
nerekomenduotą akumuliatorių gali kilti
pavojus, kad ši sistema neveiks. Atlikite patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Jei atsirado gedimas varikliui esant
išjungtam į padėtį STOP, gali būti,
kad variklis neužsives. Visos prietaisų
skydelio lemputės užsidega. Tokiu
atveju reikia išjungti kontaktą, po to
užvesti iš naujo variklį raktu.
-

kai automobilio

su rankine pavarų
dėže greitis viršija 25 km/h arba
su rankine automatizuota 6 pavarų
dėže - 11 km/h,
-

tam tikrais atsitiktiniais atvejais (dėl
akumuliatoriaus įkrovos, variklio
temperatūros, stabdžių stiprintuvo,
oro kondicionieriaus reguliavimo
ir pan.), kai to reikalauja sistemos
arba automobilio

valdymas.
"Stop & Start"

55
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
Sistemai "Stop & Start" reikalingas
specifinių parametrų 12 V
akumuliatorius. Bet koks šio tipo
akumuliatoriaus remontas turi būti
atliekamas išimtinai CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Norėdami sužinoti daugiau apie 12 V
akumuliatorių skaitykite 8 dalies skyrelį
"Akumuliatorius".
Tinkamas variklio išjungimas Tinkamas užvedimas
Dyzelino pašildymo
lemputė
Jei temperatūra pakankama,
lemputė užsidega trumpiau
kaip sekundei, galite užvesti
variklį nelaukdami.
Šaltu metų laiku palaukite, kol ši
lemputė užges, po to junkite starterį
(užvedimo padėtis) ir užveskite variklį.
Atdarų durų kontrolinė lemputė
Jei ji užsidega, kurios nors
durys ar variklio gaubtas yra
neuždarytas, patikrinkite.
Variklio ir pavarų dėžės saugojimas
Prieš išjungdami kontaktą palikite
variklį veikti keletą sekundžių, per tą
laiką turbokompresorius (dyzelinio
variklio) sulėtės.
Išjungdami kontaktą nespauskite
akceleratoriaus.
Paliekant automobilį stovėti nėra
reikalo įjungti pavaros.
UŽVEDIMAS IR IšJUNGIMAS
Važiavimo ir papildomos įrangos
padėtis.
Tam, kad atsiblokuotų vairo užraktas,
lengvai pasukiokite vairą tuo pat metu
sukdami raktą, bet jo nespausdami. Šioje
padėtyje kai kuri papildoma įranga gali veikti.
Užvedimo padėtis.
Įjungtas starteris: kai variklis užsiveda,
atleiskite raktelį.
Padėtis STOP: vairo užraktas.
Kontaktas išjungtas. Pasukite vairą,
kol užsiblokuos jo užraktas. Ištraukite
raktą
Variklio gaubto atidarymas
Prieš bet kokius darbus variklio skyriuje
išjunkite sistemą "Stop & Start", kad
nekiltų pavojus, jei sistema imtų veikti
automatiškai START režimu.
Važiuojant vandeniu užlietu keliu
Prieš įvažiuojant į vandeniu užlietą
vietą primygtinai rekomenduojame
išjungti sistemą "Stop & Start".
Norėdami sužinoti vairavimo
patarimus, ypač dėl važiavimo
vandeniu užlietu keliu, skaitykite
atitinkamą skyrelį.
PASirENGIMAS VAŽIUOTI
3
"Stop & Start"

56
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
PAJUDĖJIMO Į ĮKALN ę
P

AGALBA
Ši funkcija (dar vadinama HHC - Hill
Holder Control), susieta su dinamine
stabilumo kontrole, palengvina pajudėjimą
į įkalnę ir ima veikti tokiais atvejais:
-
automobilis

turi būti sustojęs, užvestas
variklis ir laikomas paspaustas
stabdys,
-
įkalnės statumas turi būti didesnis


kaip 5
%,
-
kai automobilis stovi priekiu į įkalnę,


turi būti įjungta neutrali pavara arba
kuri nors pavara, išskyrus atbulinę,
-
kai automobilis stovi atbulomis į


įkalnę, turi būti įjungta atbulinė pavara.
Pajudėjimo į įkalnę pagalba yra
patogumui skirtas įrenginys,
palengvinantis važiavimą. Jis nėra nei
automatinis stovinčio automobilio laikymo
mechanizmas, nei automatinis stovėjimo
stabdys.
Veikimas
Laikant paspaudus stabdį ir sankabą,
kai atleidžiate stabdį, maždaug
2
sekundes automobilis nerieda, todėl
pajudant nereikia naudoti stovėjimo
stabdžio.
Pajudėjimo metu funkcija nustoja veikti
automatiškai, palaipsniui sumažindama
stabdymo slėgį. Šios fazės metu
galima išgirsti tipišką mechaninį
stabdžių atsiblokavimo garsą, rodantį,
kad automobilis pradeda judėti.
Veikimo sutrikimai
Pajudėjimo į įkalnę pagalba atsijungia
tokiais atvejais:
-

kai yra atleistas sankabos pedalas,
-


kai yra užspaustas stovėjimo
stabdys,
-


kai yra išjungtas variklis,
-


kai variklis užgęsta. Kai atsiranda sistemos
sutrikimų, užsidega ši
lemputė, kartu įsijungia
garsinis signalizatorius
ir pasirodo pranešimas
displėjuje.

Atlikite patikrinimą
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Užvedimas, pajudėjimas ir išjungimas

57
Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016Berlingo2VP_lt_Chap03_Pret-a-partir_ed02-2016
VAIRAVIMO PATARIMAI
Laikykitės kelių eismo taisyklių ir būkite
budrūs bet kokiomis eismo sąlygomis.
Būkite sutelkę dėmesį į kelią ir laikykite
rankas ant vairo, kad visada būtumėte
pasirengę reaguoti į bet kokį galimą
netikėtą eismo momentą.
Dėl saugumo kiekvieną procedūrą,
reikalaujančią sutelkto dėmesio,
vairuotojas turi atlikti būtinai tiktai
automobiliui stovint.
Kai važiuojate ilgą kelią, labai patartina
daryti pertraukas kas dvi valandas.
Esant blogam orui imkite važiuoti
atsargiau, stabdykite iš anksto ir
padidinkite saugų atstumą.
Važiavimas vandeniu užlietu keliu
Labai nepatartina važiuoti vandeniu
užlietu keliu, nes tai gali rimtai pažeisti
jūsų automobilio variklį, pavarų dėžę ir
elektros sistemą. Jei neišvengiamai tenka važiuoti per
užlietą vandeniu vietą:
-

patikrinkite, ar vandens gylis nėra
didesnis negu 15 cm, atsižvelgdami
į bangas, kurias gali sukelti kiti
eismo dalyviai,
-

išjunkite funkciją "Stop & Start",
-

važiuokite kaip galima lėčiau, bet
taip, kad variklis neužgestų; jokiu
būdu neviršykite 10 km/h greičio,
-
nesustokite vandenyje ir neišjunkite
variklio.
Išvažiavę iš užlietos vietos, kai tik
eismo sąlygos leidžia, lengvai keletą
kartų pastabdykite, kad nudžiūtų
stabdžių diskai ir trinkelės.
Jei kyla abejonių dėl automobilio

būklės, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę. Niekada nevažiuokite esant
užspaustam stovėjimo stabdžiui:
taip gali perkaisti ir būti sugadinta
stabdžių sistema!
Gali kilti gaisras!
Jūsų automobilio išmetimo sistema
yra labai įkaitusi, netgi praėjus kelioms
minutėms po variklio išjungimo:
nestatykite automobilio arba nepalikite
jo veikiančiu varikliu tokiose vietose,
kur gali kilti gaisras - virš galinčių
užsidegti medžiagų (sausos žolės, lapų
ir pan.).
niekada nepalikite automobilio be
priežiūros, kai veikia jo variklis. Jei
reikia palikti automobilį veikiančiu
varikliu, būtinai užspauskite stovėjimo
stabdį ir perjunkite pavarų svirtį į
neutraliąją padėtį arba į padėtį
N arba P,
priklausomai nuo pavarų dėžės tipo.
Svarbu!
PASirENGIMAS VAŽIUOTI
3
Užvedimas, pajudėjimas ir išjungimas

58
Berlingo2VP_lt_Chap04_Ergonomie_ed02-2016

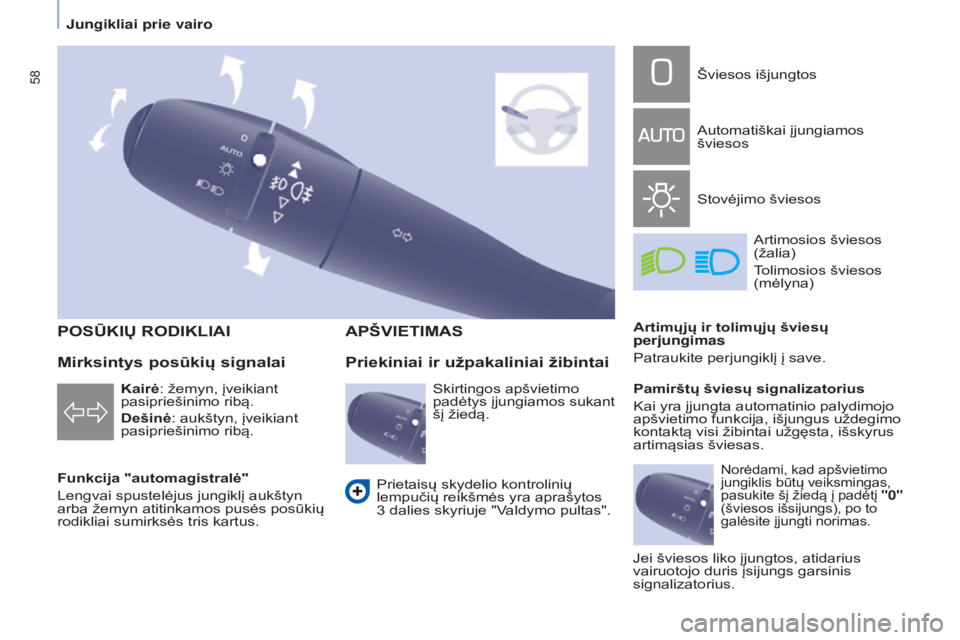

POSūKIų RODIKLIAI
Funkcija "automagistralė"
Lengvai spustelėjus jungiklį aukštyn
arba žemyn atitinkamos pusės posūkių
rodikliai sumirksės tris kartus.
APšVIETIMAS
Kairė: žemyn, įveikiant
pasipriešinimo ribą.
Dešinė: aukštyn, įveikiant
pasipriešinimo ribą.
Priekiniai ir užpakaliniai žibintai
Šviesos išjungtos
Automatiškai įjungiamos
šviesos
Stovėjimo šviesosArtimosios šviesos
(žalia)
Artimųjų ir tolimųjų šviesų
perjungimas
Patraukite perjungiklį į save.
Pamirštų šviesų signalizatorius
Kai yra įjungta automatinio palydimojo
apšvietimo funkcija, išjungus uždegimo
kontaktą visi žibintai užgęsta, išskyrus
artimąsias šviesas.
Prietaisų skydelio kontrolinių
lempučių reikšmės yra aprašytos
3

dalies skyriuje "Valdymo pultas".
Mirksintys posūkių signalai
Skirtingos apšvietimo
padėtys įjungiamos sukant
šį žiedą. Tolimosios šviesos
(mėlyna)
Norėdami, kad apšvietimo
jungiklis būtų veiksmingas,
pasukite šį žiedą į padėtį

"0"
(šviesos išsijungs), po to


galėsite įjungti norimas.
Jei šviesos liko įjungtos, atidarius
vairuotojo duris įsijungs garsinis
signalizatorius.
Jungikliai prie vairo
