Bezpieczniki w kabinie
Bezpieczniki
FAmpery
A Funkcja
1 -Wolny
2 20 Siedzenia podgrzewane
3 -Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
SZYbKA POMOC
8
Wymiana bezpiecznika

190
Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016
Bezpieczniki pod pokrywą silnika
Po otworzeniu pokrywy, odpiąć
i odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki
F Ampery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10Pompa spryskiwacza przedniej i
tylnej szyby
4 -Wolny
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
Wymiana bezpiecznika

191
Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016
Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
-
Odpiąć i
zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
Wymiana pióra wycieraczki
tylnej szyby
- Unieść ramię wycieraczki,
a następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki
i

położyć ramię wycieraczki.
WYMIANA PI ó RA WYCIERACZKI SZYBY
- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w
celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). W celu ustawienia wycieraczek
w
normalnym położeniu, włączyć
zapłon i
przesunąć dźwignię
sterowania wycieraczkami.
SZYBKA
8
W

192
Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016Berlingo2VP_pl_Chap08_Aide-rapide_ed02-2016
Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOlOWANIE WŁASNEGO POjAZDu
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z narzędziami do zmiany koła.
Z przodu
- Odczepić osłonę, naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w
pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania
i kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.Pojazdy z
mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 8, część "Zmiana koła".
Holowanie pojazdu

193
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016
DANE TECHNICZNE
9
W

194
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016

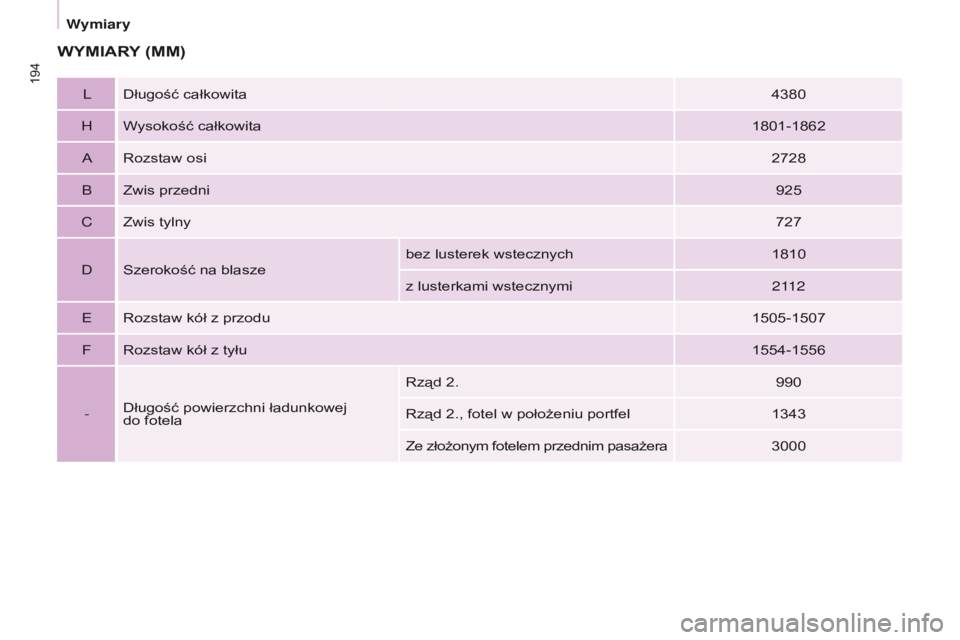

WYMIARY (MM )
LDługość całkowita 4380
H Wysokość całkowita 1801-1862
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727
D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi 2112
E Rozstaw kół z
przodu 1505-1507
F Rozstaw kół z
tyłu 1554-1556
- Długość powierzchni ładunkowej
do fotela Rząd 2.
990
Rząd 2., fotel w
położeniu portfel1343
Ze złożonym fotelem przednim pasażera 3000
Wymiary

195
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016
MMaksymalna wysokość progu
z
oponami 205/65 R15 i wykładziną klapy bagażnika 582
Drzwi skrzydłowe Klapa
Małe Duże
N Wysokość ładunkowa 111 8
O Szerokość 4955431582
Tylne drzwi (mm)
DANE TECHNICZNE
9
Wymiary

196
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016
PWysokość ładunkowa 1009
Q Szerokość ładunkowa 640
- Wysokość pod podniesioną klapą bagażnika 1892
Drzwi boczne przesuwne (mm)
Wymiary

197
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016
DANE TECHNICZNE
SI
l NIK ó W
Dane techniczne silnika (pojemność
skokowa, moc maksymalna,
obroty maksymalne, rodzaj paliwa,
emisja
CO
2...) dotyczące Państwa
samochodu podano w dowodzie
rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z

warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji,
należy zapoznać się z dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią CITROËNA
albo z
warsztatem specjalistycznym.
MASY PO j AZD ó W I PRZYCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
W
artości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym.
Masa pojazdu gotowego do
drogi jest równa masie własnej
pojazdu
+ kierowca (75 kg) + zbiornik
wypełniony w
90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa
z
przyczepą musi być zmniejszana
o
10% co każde dodatkowe
1000
metrów.
Masa przyczepy z
hamulcami może
być, w
granicach MTRA, zwiększona
w miarę zmniejszania masy
samochodu holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Holowanie z
mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego (demontowanego
przy użyciu narzędzi lub bez ich użycia).
MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MTRA: dopuszczalna masa całkowita
zespołu pojazdów.
Położenie tabliczki znamionowej
producenta podano w

rubryce 9,
część "Elementy identyfikacyjne".
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami. Aby
uzyskać informacje o możliwości holowania
przyczep przez Państwa samochód oraz
o
dopuszczalnej masie całkowitej z przyczepą,
należy skontaktować się z siecią CITROËNA.
DANE TECHNICZNE
9
Masy

198
Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016Berlingo2VP_pl_Chap09_Caract-technique_ed02-2016
Silniki / masy, wersja benzynowa
5 miejscSilniki Skrzynie biegów Pojemność oleju
silnikowego
z wymianą filtra (litry) Przyczepa bez
hamulców (kg) Zalecany nacisk
na hak (kg)
1.6 110 KM Manualna 5 biegów 3,25750 55
1.6 VTi 100 KM Manualna 5 biegów 4,25600 70
1.6 VTi 120 KM Manualna 5 biegów 4,25690 70
1.6 VTi 120 KM Euro 6 Manualna 5 biegów
4,25600 70
1.2 PureTech S&S 110 KM Euro 6 Manualna 5 biegów
3,45600 70
7 miejsc Silniki Skrzynie biegów Pojemność oleju
silnikowego
z wymianą filtra (litry) Przyczepa bez
hamulców (kg) Zalecany nacisk
na hak (kg)
1.6 110 KM Manualna 5 biegów 3,25750 70
Masy
