CITROEN BERLINGO MULTISPACE 2017 Kasutusjuhend (in Estonian)

99
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
ÕHUVÄRSKENDAJA
Õhuvärskendaja pihustab salongi
lõhna laepaneelis asuvate
tuulutusavade kaudu.
Lõhna pihustamise reguleerimine
Lõhna pihustamise reguleerimiseks
keerake kroomitud nuppu :
-

vähendamiseks vasakule,
-


suurendamiseks paremale.
Lõhna pihustamise peatamiseks
keerake kroomitud nupp lõpuni
paremale.
Õhuvärskendaja eemaldamine
- Vajutage nupp alla ja keetake seda veerand pööret vasakule kuni
lõpuni.
-

Võtke lõhnakassett laepaneeli
seest välja.
-


Asendage lõhnakassett uuega.
ErGonooMiA ja MUGAVUS
4
Elu salongis

100
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
Lõhnakasseti paigaldamine
Lõhnakassett koosneb padrunist B ja
hermeetilisest ümbrisest C.
-
Eemaldage kaitsekile
D.
-

Asetage kasseti ots
B
õhuvärskendaja nupu A kohale.
-

Keerake kassetti veerand pööret,
et see nupu külge lukustuks ja
eemaldage ümbris.
-


Sisestage õhuvärskendaja oma
kohale.
te võite kassetti alati vahetada ja
säilitada tänu hermeetilisele ümbrisele,
mis võimaldab säilitada lõhna juba
avatud lõhnakassetis.
Õhuvärskendaja nupp

A on padrunist
sõltumatu.
Kassette müüakse ilma A nuputa.
Lõhnapihusti sisestamine
Pärast lõhnapadruni paigaldamist või
vahetamist :
-

Asetage lõhnapihusti oma kohale.
-


Keerake lõhnapihustit veerand
pööret paremale.
Kasutusjuhend
turvalisuse tagamiseks kasutage
lõhnapadruneid vaid selleks ettenähtud
eesmärgil. Ärge võtke lõhnapadruneid
lahti.
Ärge visake hermeetilisi ümbriseid ära,
neid saab kasutada ava sulgejana, kui
te parajasti lõhnapadruneid ei kasuta.
Ärge üritage täita padruneid
lõhnadega, mida ei müüda C
itroën
esinduses.
Hoidke lõhnapadruneid laste ja
loomade eest. Vältige lõhna sattumist
nahale ja silma. Lõhna allaneelamise
korral minge arsti juurde ja näidake
talle toote pakendit või silti.n
uppu A saab kinnitada
multifunktsionaalse laepaneeli külge
vaid koos lõhnapakassetiga.
Seepärast hoidke alati alles nupp A ja
üks lõhnakassett.
Lõhnakassetid on müügil C
itroën

esinduses.
Elu salongis

101
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
MODUTOP KATUSE KATUSEREELINGUD
Maksimaalne lubatud koorem
katusereelingu kohta on 35
kg. Koorem peab paiknema
libisemisvastaste ribade kohal ega
tohi puutuda vastu katust, aknaid ega
Zénith katuseaknaid.
Katuse koormamise reeglid
Selleks protseduuriks on vaja ratta
vahetamise tööriistade hulka kuuluvat
võtit.
Modutop katuse pikireelinguid saab
eemaldada.teema 9, osa "
r atta vahetamine".
-
A
vage kaitsekatted.
-

Keerake võtmega 4
kruvi lahti ja
eemaldage need.
-

Keerake katusereelinguid 90°,
asetades õõnes pooled ettepoole.
-


Pange 4
kruvi paigale ja keerake
võtme abil kinni.
-

Sulgege kaitsekatted.
-


Koorma kinnitamiseks kasutage
ainult rihmakohti

A.
ErGonooMiA ja MUGAVUS
4
Elu salongis

102
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
VÄLIMISED KATUSEREELINGUD
Kui asetate katusereelingutele põikiraami, tutvuge tootja poolt lubat\
ud
koormustega, kuid ärge ületage 75 kg.
Elu salongis

103
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
Automaatne süttimine / kustumine
Esimene laetuli süttib, kui süütevõti
tõmmatakse süütelukust välja, kui
sõiduki lukud avatakse, kui üks
ustest avatakse või sõiduki otsimisel
kaugjuhtimispuldi abil.
tuled kustuvad, kui süüde sisse
keeratakse ja uksed lukustatakse. Esiistmete juures

: tuli süttib
mõne esiukse avamisel. Sisse ja välja lülitamine toimub
käsitsi lüliti abil, kui süüde on
sees.
tagaistmete juures

: tuli süttib
mõne tagaukse avamisel.
Kui uksed pikemaks ajaks
lahti jäävad, siis laetuled
kustuvad.
tuli ei põle.tuli põleb kogu aeg, süüde on
sees.
Eesmine laevalgusti
LAETULED
Tagumine laetuli
Eraldiasetsevad kohtvalgustid ees
ErGonooMiA ja MUGAVUS
4
Elu salongis

104
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
PAGASIKATE (5 KOHALINE MUDEL )
See jäik plaat võimaldab varjata
pakiruumis olevaid esemeid. Eemaldamine
Voltige kate kokku.
Võtke kate kohtadest A ja B lahti, katet
enda poole tõmmates.
t

õstke kate üles ja eemaldage.
Tagasi asetamine
Asetage pagasikate kohtade A ja B
ette.
Lükake katet ettepoole, et vardad
süvenditesse lükata.
Voltige kate lahti ja kinnitage
kohtadesse C.
Kokku voltimine
Pakiruumi kaudu voltige pool katet
kokku, seda kohast C lahti võtmiseks
tõstes. Hoidmine (olenevalt versioonist)tagaistmete seljatoes on spetsiaalne
koht, kuhu saab paigutada
kokkuvolditud pagasikatte.
Libistage katet vertikaalselt seljatugede
keskkohas asuvate külgmiste juhikute
vahele.
Sisestage kate nii, et liitekoht oleks
kõige ees ja lahtised katteotsad üleval.
Jäika pahasikatet saab kasutada
ka riiulina. Ärge asetage kattele
esemeid, mis võivad järsu
pidurduse või tagant tuleva löögi korral
salongi paiskuda ja reisijatele ohtlikud
olla.
Elu salongis

105
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
12 voldine pistikupesa
(maks. 120 W)
Piirake selle pistikupesa kasutamist, et
vältida aku tühjakssaamist.
Kaitsevõrk
Avage konksu alusel olev kate.
Kinnitage võrgu ülaosa süvenditesse,
olles eelnevalt keeranud varrast
1/4
pööret.
Kontrollige, kas varda ots asub kindlalt
oma asukoha metallist osas.
Kinnitage rihmad selleks ettenähtud
kohtadesse põrandal
t

õmmake võrk rihmade abil pingule.
Koormakinnitusaasad
need aasad on mõeldud koorma
kinnitamiseks põranda külge.
Kui ühendate sõidukisse
elektriseadme, mis ei ole
C
itroën
poolt homologeeritud,
näiteks USB pistikuga laadija, võib
see põhjustada häireid sõiduki
elektrisüsteemides, näiteks häirida
raadio vastuvõttu või kuvamist
ekraanile.
ErGonooMiA ja MUGAVUS
4
Elu salongis

106
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
TAGAOSA VARUSTUS
(7 ISTEKOHTA )
Topsihoidja
Sõidukis võivad joogitopsid ümber
minna.
" o lge ettevaatlik !".
12 v pistikupesa (maks. 120 W)
Piirake selle pistikupesa kasutamist, et
vältida aku tühjakssaamist.
Koormakinnitusaasad
Kasutage põrandas asuvaid
koormakinnitusaasu, et pagasit
kinnitada ja kindlalt paigal hoida.
turvavööde kinnitusrõngaid ei tohi
koorma kinnitamiseks kasutada.


Soovitame koorma
tugevasti põrandas olevate
koormakinnitusaasade abil
fikseerida.
Elu salongis

107
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016

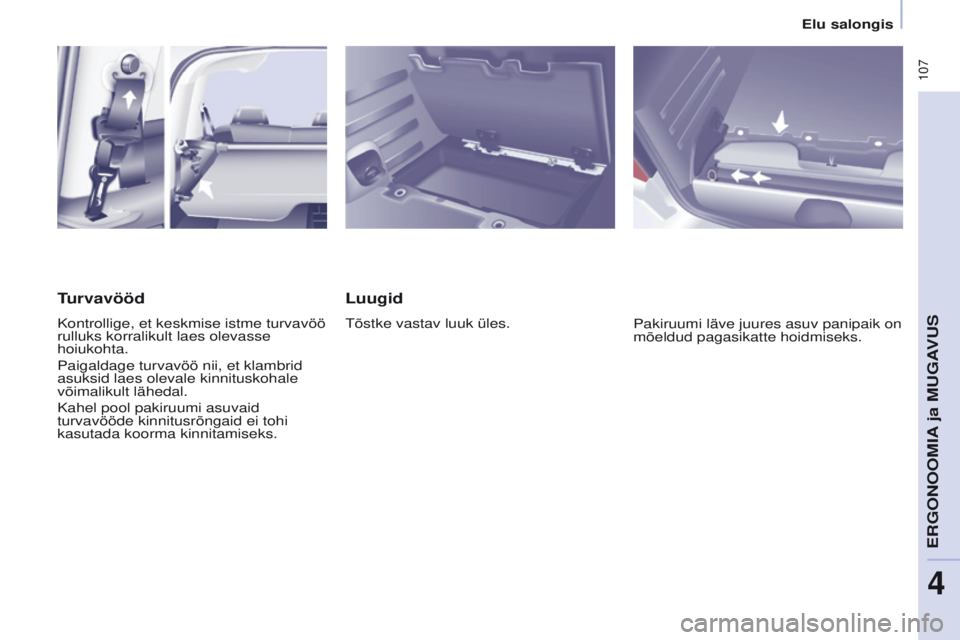

Luugid
tõstke vastav luuk üles.Pakiruumi läve juures asuv panipaik on
mõeldud pagasikatte hoidmiseks.
Turvavööd
Kontrollige, et keskmise istme turvavöö
rulluks korralikult laes olevasse
hoiukohta.
Paigaldage turvavöö nii, et klambrid
asuksid laes olevale kinnituskohale
võimalikult lähedal.
Kahel pool pakiruumi asuvaid
turvavööde kinnitusrõngaid ei tohi
kasutada koorma kinnitamiseks.
ErGonooMiA ja MUGAVUS
4
Elu salongis

108
Berlingo2VP_et_Chap04_Ergonomie_ed02-2016Berlingo2VP_et_Chap04_Ergonomie_ed02-2016
RULOOKATE, PAGASIKATE
Asetage rulookate nii, et selle klapid
teie poole jääksid.
Sisestage rullmehhanismi vasak varras
hoidjasse A.
r

ulookate on rullmehhanismiga
pagasikate. Ärge asetage avatud
rulookattele raskeid esemeid.
Asetage parem varras hoidjasse B.
Laske rullmehhanism lahti, et see oma
kohale asetuks.
r
ullige pagasikate kuni pakiruumi
postideni lahti.
Sisestage katte otsat vastavatesse
avadesse, et kate pingul oleks.
Paigaldamine
Klappige 3. rea istmed kokku ja tõstke
üles.
t

õstke üles pakiruumi läve juures
oleva panipaiga luuk.
Võtke rullmehhanismi keskosast kinni ja
suruge seda vasaku ukseposti poole.t
õstke rulookate üles.
Elu salongis
