CITROEN BERLINGO MULTISPACE 2017 Kezelési útmutató (in Hungarian)

79
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
HÁTSÓ üLÉSpAD
Az üléspad mindkét része irattárca
helyzetbe állítható, és külön-külön is
kivehető.
Fejtámla
Az 1:2 arányban osztott üléspad
speciális formájú fejtámlákkal van
felszerelve. Felső helyzet: emelje meg és húzza
feljebb a fejtámlát.
Alsó helyzet: leengedéshez nyomja
lefelé a fejtámlát.
Kivételkor húzza feljebb, nyomja meg a
nyelvet, majd vegye ki a fejtámlát.
V
isszahelyezéskor a háttámla
tengelyében tartva illessze a fejtámla
szárait a nyílásokba.
ERGONÓMIA és KÉNYELEM
4
ülések

80
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

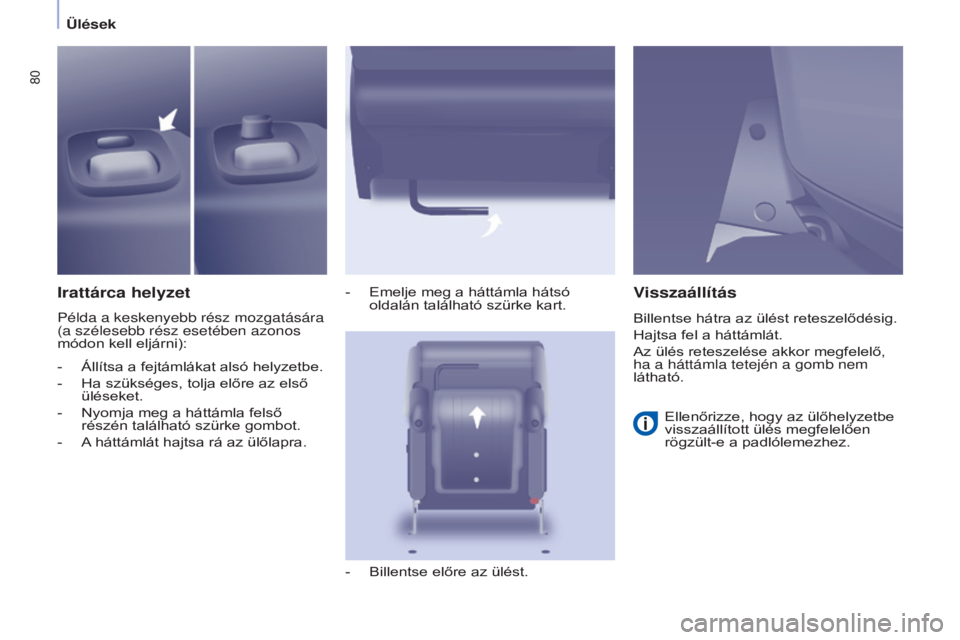

Irattárca helyzet
Példa a keskenyebb rész mozgatására
(a szélesebb rész esetében azonos
módon kell eljárni):-

Emelje meg a háttámla hátsó
oldalán található szürke kart.
-

Bille
ntse előre az ülést.
Visszaállítás
Ellenőrizze, hogy az ülőhelyzetbe
visszaállított ülés megfelelően
rögzült-e a padlólemezhez.
-

Állítsa a fejtámlákat alsó helyzetbe.
-


Ha szükséges, tolja előre az első
üléseket.
-

Nyomja meg a háttámla felső
részén található szürke gombot.
-

A

háttámlát hajtsa rá az ülőlapra. Billentse hátra az ülést reteszelődésig.
Hajtsa fel a háttámlát.
Az ülés reteszelése akkor megfelelő,
ha a háttámla tetején a gomb nem
látható.
Ülések

81
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
Az üléspad kivételeAz üléspad visszahelyezése
Ehhez olvassa el az előző oldalon
található „Irattárca helyzet” c.
részt. Az üléspad (keskenyebb
és/vagy szélesebb rész)
személyszállító helyzetbe történő
visszaállításához olvassa el az
„Irattárca helyzet” c. részt.
-

Döntse hátra az üléssort kb. 45°-os
szögben.
-

Ütközésig emelje meg
függőleg

esen az üléspadot.
-
Előre bille
ntve állítsa vissza
függőleges helyzetbe az üléspadot,
majd emelje meg.
-

Ha szükséges, tolja előre az első
üléseket.
-


Állítsa az üléspadot (a keskenyebb
és/vagy a szélesebb részt) irattárca
helyzetbe. -

Állítsa függőleges helyzetbe az
üléspadot (a keskenyebb és/vagy a
szélesebb részt).
-

Illessze a horgokat a két rúd közé.
-

Döntse hátra az üléspadot.
ERGON

82
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
HÁTSÓ üLÉSEK (5 üLÉSES VÁLTOZAT)Fejtámla
Valamennyi ülés külön is kiszerelhető.
Az ülések ülőhelyzetbe történő
visszaállításakor vagy azok kivételét
és visszahelyezését követően mindig
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlólemezhez.
A három önálló hátsó ülés speciális
formájú fejtámlával van felszerelve.
A középső ülés ülőlapra hajtott háttámlája
pohártartós asztalként használható hátsó
fedőlappal rendelkezik.
Felső helyzet: emelje meg és húzza
felfelé a fejtámlát.
Alsó helyzet: leeresztéshez nyomja
lefelé a fejtámlát.
Kivételkor, mielőtt kiemelné, nyomja
meg a két rögzítőnyelvet, és emelje
meg a fejtámlát.
Visszahelyezéskor a háttámla
tengelyében tartva vezesse be a
fejtámla szárait a nyílásokba.
Ülések

83
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

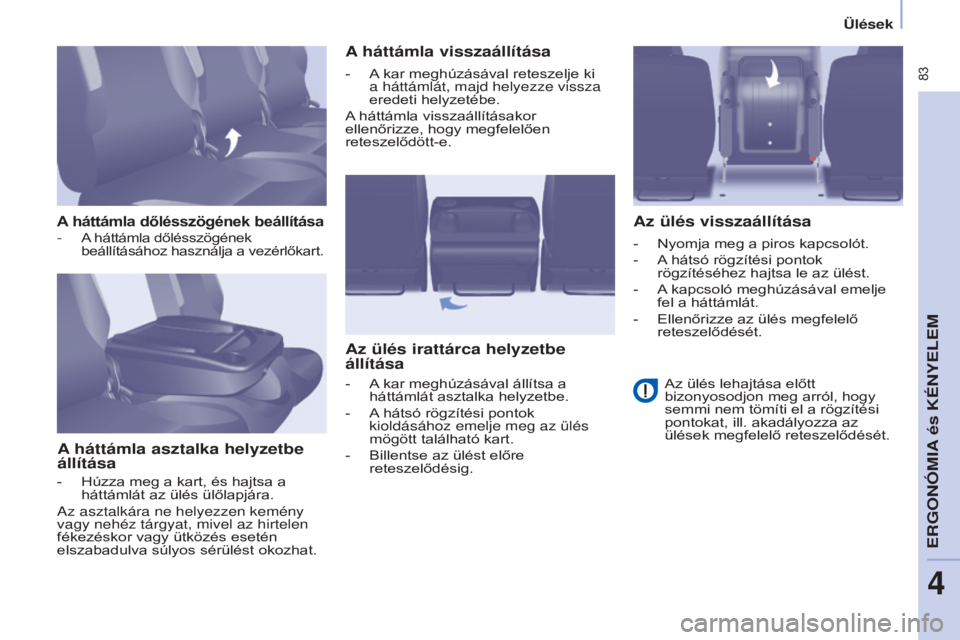

A háttámla dőlésszögének beállítása
A háttámla asztalka helyzetbe
állításaA háttámla visszaállítása
Az ülés irattárca helyzetbe
állítása Az ülés visszaállítása
- A háttámla dőlésszögének
beállításához használja a vezérlőkart.
- Húzza meg a kart, és hajtsa a
háttámlát az ülés ülőlapjára.
Az asztalkára ne helyezzen kemény
vagy nehéz tárgyat, mivel az hirtelen
fékezéskor vagy ütközés esetén
elszabadulva súlyos sérülést okozhat. -

A
kar meghúzásával reteszelje ki
a háttámlát, majd helyezze vissza
eredeti helyzetébe.
A háttámla visszaállításakor
ellenőrizze, hogy megfelelően
reteszelődött-e.
-
A
kar meghúzásával állítsa a
háttámlát asztalka helyzetbe.
-
A
hátsó rögzítési pontok
kioldásához emelje meg az ülés
mögött található kart.
-
Bille
ntse az ülést előre
reteszelődésig. -
Nyomja meg a piros kapcsolót.
-

A
hátsó rögzítési pontok
rögzítéséhez hajtsa le az ülést.
-
A
kapcsoló meghúzásával emelje
fel a háttámlát.
-
Ellenőrizze az ülés megfelelő
reteszelődését.
Az ülés lehajtása előtt
bizonyosodjon meg arról, hogy
semmi nem tömíti el a rögzítési
pontokat, ill. akadályozza az
ülések megfelelő reteszelődését.
ERGONÓMIA és KÉNYELEM
4
ülések

84
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

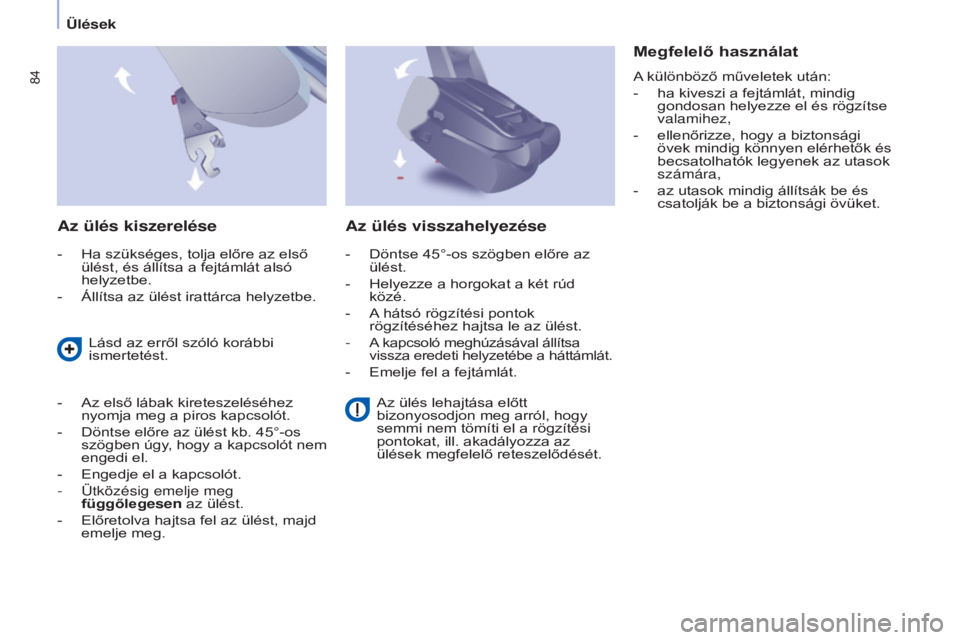

Az ülés kiszerelése
- Ha szükséges, tolja előre az első
ülést, és állítsa a fejtámlát alsó
helyzetbe.
-

Állítsa az ülést irattárca helyzetbe.
Megfelelő használat
A különböző műveletek után:
-
ha kiveszi a fejtámlát, mindig
gondosan helyezze el és rögzítse
valamihez,
-


ellenőrizze, hogy a biztonsági
övek mindig könnyen elérhetők és
becsatolhatók legyenek az utasok
számára,
-


az utasok mindig állítsák be és
csatolják be a biztonsági övüket.
Lásd az erről szóló korábbi
ismertetést.
-


Az első lábak kireteszeléséhez
nyomja meg a piros kapcsolót.
-


Döntse előre az ülést kb. 45°-os
szögben

úgy, hogy a kapcsolót nem
engedi el.
-

Engedje el a kapcsolót.
-


Ütközésig emelje meg
függőleg

esen az ülést.
-

Előretolva hajtsa fel az ülést, majd
emelje meg.
Az ülés visszahelyezése
- Döntse 45°-os szögben előre az
ülést.
-

Helyezze a horgokat a két rúd
közé.
-


A
hátsó rögzítési pontok
rögzítéséhez hajtsa le az ülést.
-

A kapcsoló meghúzásával állítsa
vissza eredeti helyzetébe a háttámlát.
- Emelje fel a fejtámlát.
Az ülés lehajtása előtt
bizonyosodjon meg arról, hogy
semmi nem tömíti el a rögzítési
pontokat, ill. akadályozza az
ülések megfelelő reteszelődését.
ülések

85
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

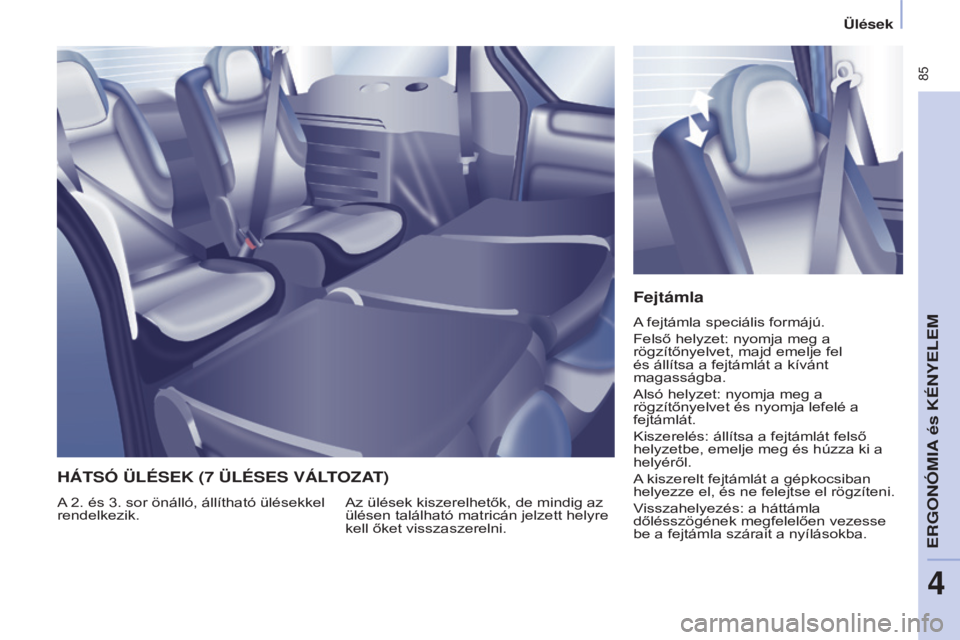

Fejtámla
A fejtámla speciális formájú.
Felső helyzet: nyomja meg a
rögzítőnyelvet, majd emelje fel
és állítsa a fejtámlát a kívánt
magasságba.
Alsó helyzet: nyomja meg a
rögzítőnyelvet és nyomja lefelé a
fejtámlát.
Kiszerelés: állítsa a fejtámlát felső
helyzetbe, emelje meg és húzza ki a
helyéről.
A kiszerelt fejtámlát a gépkocsiban
helyezze el, és ne felejtse el rögzíteni.
Visszahelyezés: a háttámla
dőlésszögének megfelelően vezesse
be a fejtámla szárait a nyílásokba.
Az ülések kiszerelhetők, de mindig az
ülésen található matricán jelzett helyre
kell őket visszaszerelni.
A 2. és 3. sor önálló, állítható ülésekkel
rendelkezik.
HÁTSÓ üLÉSEK (7 üLÉSES VÁLTOZAT)
ERGONÓMIA és KÉNYELEM
4
ülések

86
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
Bal szélső ülés
A 2. üléssor ülései
A 3. üléssor ülései
Középső ülésjobb szélső ülés
j

obb szélső ülés
Bal szélső ülés
Ülések

87
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
A háttámla dőlésszögének beállítása
-
A
dőlésszög beállításához
használja a vezérlőkart.
A háttámla asztalka helyzetbe állítása
-

Engedje le teljesen a fejtámlát.
-


A
vezérlőkar segítségével hajtsa a
háttámlát az ülés ülőlapjára. A háttámla visszaállítása
-

A
kar meghúzásával reteszelje ki
a háttámlát, majd helyezze vissza
eredeti helyzetébe.
-
Ellenőrizze, hogy megfelelően
reteszelődött-e.
Az ülés irattárca helyzetbe állítása
-

Állítsa az ülést asztalka helyzetbe.
-


Az ülés lábainak kiszabadításához
húzza meg az ülés mögött található
piros hevedert.
-


Bille
ntse az ülést előre.
A 2. üléssor üléseinek beállításaAz ülés visszaállítása
-
Hajtsa az ülést hátra.
Az ülés előredöntése előtt
ellenőrizze a következőket:
-


a 3. üléssorban az utasok
lába nem takarja-e el az ülés
lábainak rögzítési helyét,
-


az ülés megfelelően rögzült-e
a padlóhoz,
-


az utas biztonsági öve
rendeltetésszerűen
használható-e.
ERGON

88
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

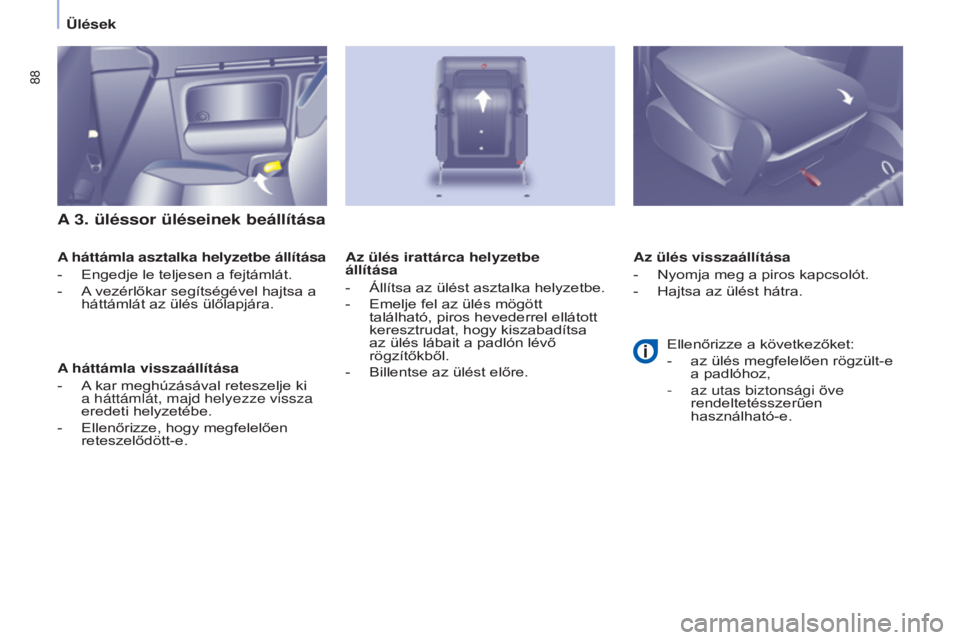

A 3. üléssor üléseinek beállítása
A háttámla asztalka helyzetbe állítása
-
Engedje le teljesen a fejtámlát.
-


A
vezérlőkar segítségével hajtsa a
háttámlát az ülés ülőlapjára.
A háttámla visszaállítása
-

A
kar meghúzásával reteszelje ki
a háttámlát, majd helyezze vissza
eredeti helyzetébe.
-

Ellenőrizze, hogy megfelelően
reteszelődött-e. Az ülés visszaállítása
-


Nyomja meg a piros kapcsolót.
-


Hajtsa az ülést hátra.
Az ülés irattárca helyzetbe


állítása
-

Állítsa az ülést asztalka helyzetbe.
-


Emelje fel az ülés mögött
található, piros hevederrel ellátott
keresztrudat, hogy kiszabadítsa
az ülés lábait a padlón lévő
rögzítőkből.
-


Bille
ntse az ülést előre.Ellenőrizze a következőket:
-

az ülés megfelelően rögzült-e
a padlóhoz,
-


az utas biztonsági öve
rendeltetésszerűen
használható-e.
Ülések
