CITROEN BERLINGO MULTISPACE 2017 Kezelési útmutató (in Hungarian)

99
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

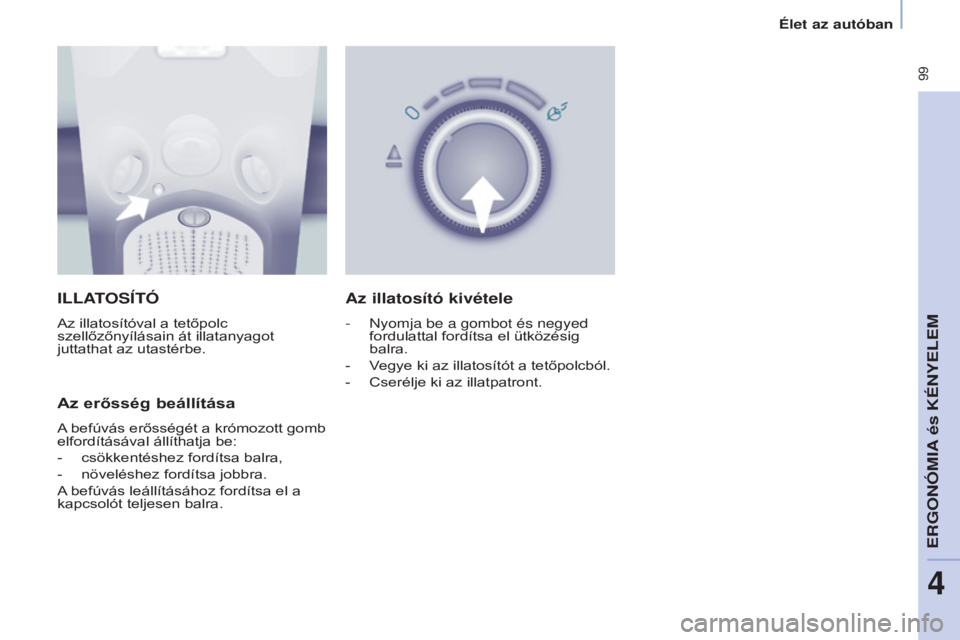

ILLATOSíTÓ
Az illatosítóval a tetőpolc
szellőzőnyílásain át illatanyagot
juttathat az utastérbe.
Az erősség beállítása
A befúvás erősségét a krómozott gomb
elfordításával állíthatja be:
-
csökkentéshez fordítsa balra,
-


növeléshez fordítsa jobbra.
A

befúvás leállításához fordítsa el a
kapcsolót teljesen balra.
Az illatosító kivétele
- Nyomja be a gombot és negyed
fordulattal fordítsa el ütközésig
balra.
-

V
egye ki az illatosítót a tetőpolcból.
-

Cserélje ki az illa
tpatront.
ERGONÓMIA és KÉNYELEM
4
Élet az autóban

100
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

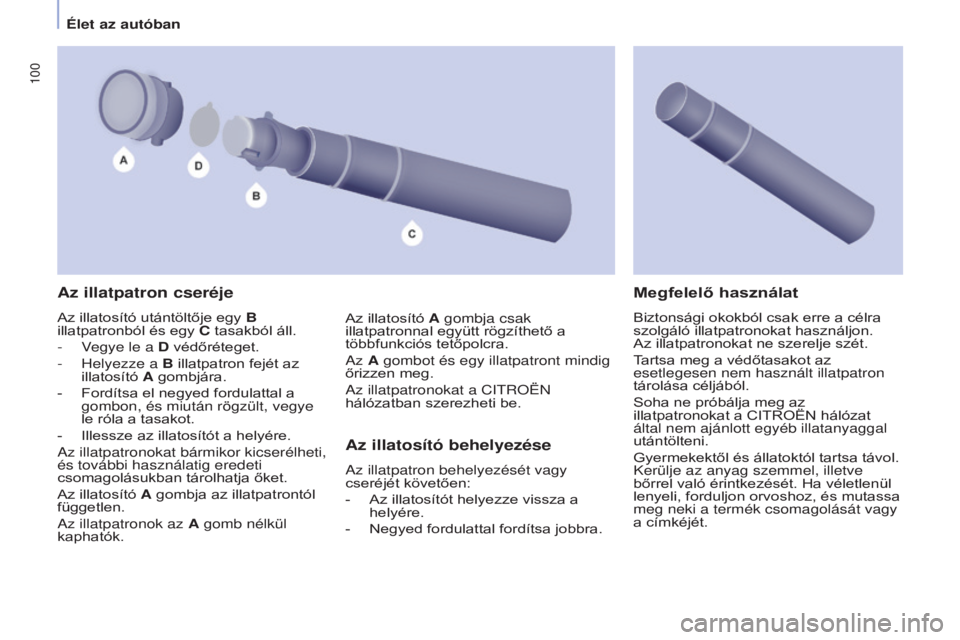

Az illatpatron cseréje
Az illatosító utántöltője egy B
illatpatronból és egy C tasakból áll.
-
V
egye le a D védőréteget.
-

Helyezze a
B illatpatron fejét az
illatosító A gombjára.
-

Fordítsa el negyed fordulattal a
gombon, és miután rögzült, vegye
le róla a tasakot.
-


Illessze az illa
tosítót a helyére.
Az illatpatronokat bármikor kicserélheti,
és további használatig eredeti
csomagolásukban tárolhatja őket.
Az illatosító A gombja az illatpatrontól
független.
Az illatpatronok az A gomb nélkül
kaphatók.
Az illatosító behelyezése
Az illatpatron behelyezését vagy
cseréjét követően:
-

Az illa
tosítót helyezze vissza a
helyére.
-

Negyed fordulattal fordítsa jobbra.
Megfelelő használat
Biztonsági okokból csak erre a célra
szolgáló illatpatronokat használjon.
Az illatpatronokat ne szerelje szét.
Tartsa meg a védőtasakot az
esetlegesen nem használt illatpatron
tárolása céljából.
Soha ne próbálja meg az
illatpatronokat a CITROËN hálózat
által nem ajánlott egyéb illatanyaggal
utántölteni.
Gyermekektől és állatoktól tartsa távol.
Kerülje az anyag szemmel, illetve
bőrrel való érintkezését. Ha véletlenül
lenyeli, forduljon orvoshoz, és mutassa
meg neki a termék csomagolását vagy
a címkéjét.
Az illatosító A gombja csak
illatpatronnal együtt rögzíthető a
többfunkciós tetőpolcra.
Az A gombot és egy illatpatront mindig
őrizzen meg.
Az illatpatronokat a CITROËN
hálózatban szerezheti be.
Élet az aut

101
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

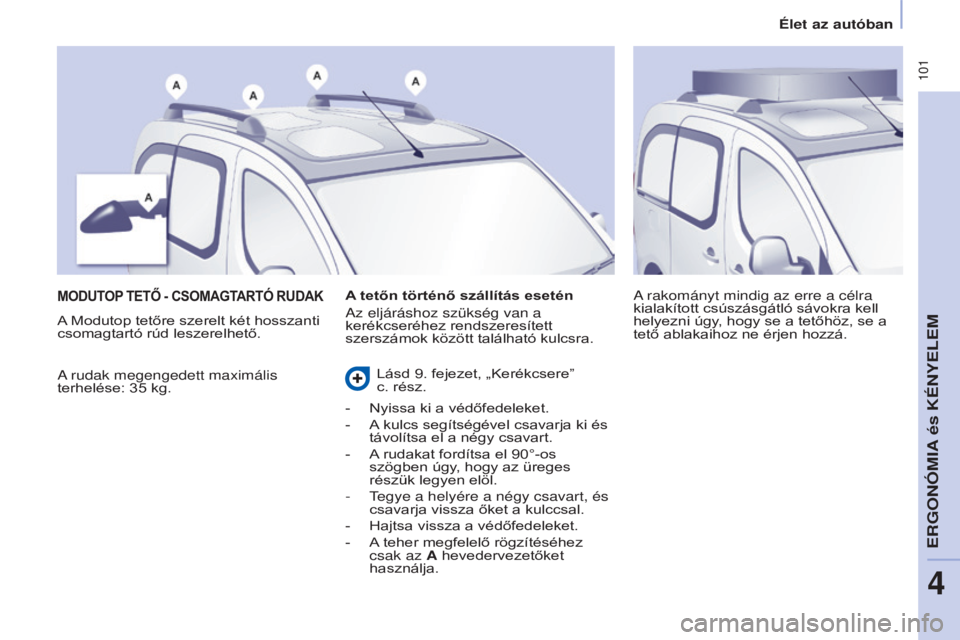

MOduTOp TETŐ - CSOMAgTARTó RudAK
A rudak megengedett maximális
terhelése: 35 kg. A rakományt mindig az erre a célra
kialakított csúszásgátló sávokra kell
helyezni úgy, hogy se a tetőhöz, se a
tető ablakaihoz ne érjen hozzá.
A tetőn történő szállítás esetén
Az eljáráshoz szükség van a
kerékcseréhez rendszeresített
szerszámok között található kulcsra.
A Modutop tetőre szerelt két hosszanti
csomagtartó rúd leszerelhető.
Lásd 9. fejezet, „Kerékcsere”
c. rész.
-

Nyissa ki a védőfedeleket.
-


A
kulcs segítségével csavarja ki és
távolítsa el a négy csavart.
-

A
rudakat fordítsa el 90°-os
szögben úgy, hogy az üreges
részük legyen elöl.
-

T
egye a helyére a négy csavart, és
csavarja vissza őket a kulccsal.
-

Hajtsa vissza a védőfedeleket.
-


A
teher megfelelő rögzítéséhez
csak az A hevedervezetőket
használja.
ERGON

102
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
KÜLSŐ TETŐRudAK
Ha ezekre a rudakra keresztirányú rudakat szerel, ne lépje túl a 75 kg-ot, és
tanulmányozza a gyártó által közölt tömegértékeket.
Élet az aut

103
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

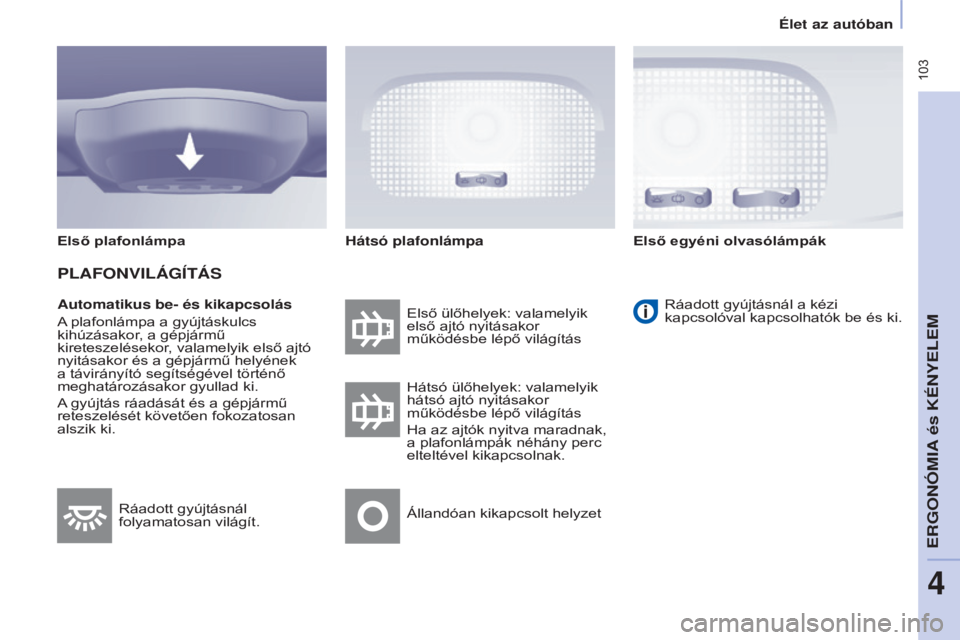

Automatikus be- és kikapcsolás
A plafonlámpa a gyújtáskulcs
kihúzásakor, a gépjármű
kireteszelésekor, valamelyik első ajtó
nyitásakor és a gépjármű helyének
a távirányító segítségével történő
meghatározásakor gyullad ki.
A gyújtás ráadását és a gépjármű
reteszelését követően fokozatosan
alszik ki.Első ülőhelyek: valamelyik
első ajtó nyitásakor
működésbe lépő világítás
Ráadott gyújtásnál a kézi
kapcsolóval kapcsolhatók be és ki.
Hátsó ülőhelyek: valamelyik
hátsó ajtó nyitásakor
működésbe lépő világítás
Ha az ajtók nyitva maradnak,
a plafonlámpák néhány perc
elteltével kikapcsolnak.
Állandóan kikapcsolt helyzet
Ráadott gyújtásnál
folyamatosan világít.
Első plafonlámpa
pLAFONVILÁGíTÁS
Hátsó plafonlámpa
Első egyéni olvasólámpák
ERGONÓMIA és KÉNYELEM
4
Élet az autóban

104
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

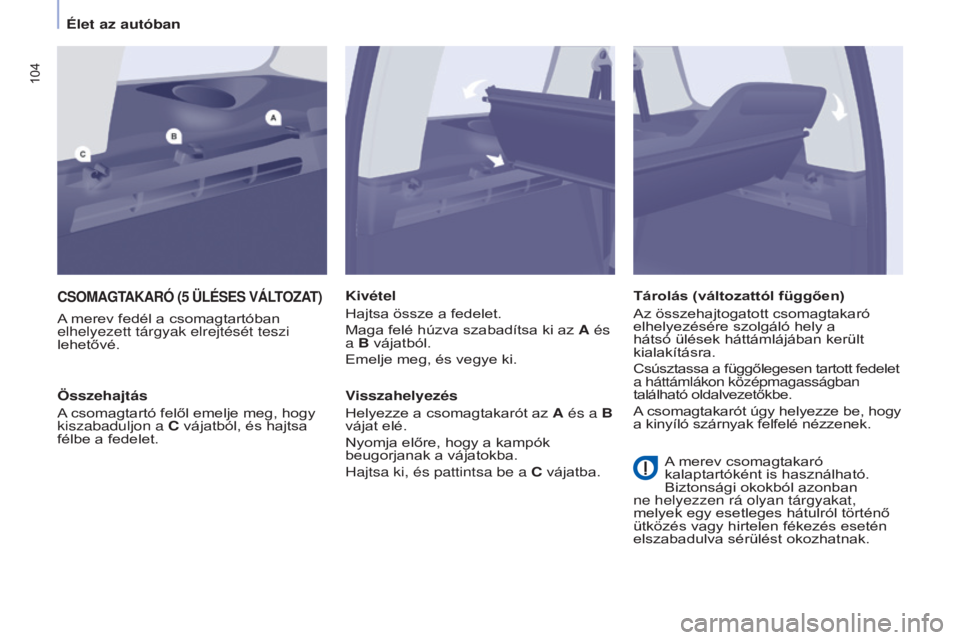

CSOMAGTAKARÓ (5 üLÉSES VÁLTOZAT)
A merev fedél a csomagtartóban
elhelyezett tárgyak elrejtését teszi
lehetővé.Kivétel
Hajtsa össze a fedelet.
Maga felé húzva szabadítsa ki az A és
a B vájatból.
Emelje meg, és vegye ki.
Visszahelyezés
Helyezze a csomagtakarót az A és a B
vájat elé.
Nyomja előre, hogy a kampók
beugorjanak a vájatokba.
Hajtsa ki, és pattintsa be a C vájatba.
Összehajtás
A csomagtartó felől emelje meg, hogy
kiszabaduljon a C vájatból, és hajtsa
félbe a fedelet. Tárolás (változattól függően)
Az összehajtogatott csomagtakaró
elhelyezésére szolgáló hely a
hátsó ülések háttámlájában került
kialakításra.
Csúsztassa a függőlegesen tartott fedelet
a háttámlákon középmagasságban
található oldalvezetőkbe.
A csomagtakarót úgy helyezze be, hogy
a kinyíló szárnyak felfelé nézzenek.
A merev csomagtakaró
kalaptartóként is használható.
Biztonsági okokból azonban
ne helyezzen rá olyan tárgyakat,
melyek egy esetleges hátulról történő
ütközés vagy hirtelen fékezés esetén
elszabadulva sérülést okozhatnak.
Élet az autóban

105
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
12 voltos csatlakozó (max. 120 W)
Az akkumulátor lemerülésének
elkerülése végett javasoljuk, hogy
korlátozza a használatát.
Védőháló
Nyissa ki az akasztók fedelét.
Miután a rudat negyed fordulattal
elfordította, rögzítse a háló felső részét
a horgokba.
Ellenőrizze, hogy a rúd vége valóban
bekerült-e a mélyedés fémrészébe.
Rögzítse a hevedereket a
padlólemezen kialakított pontokhoz.
A hevederek segítségével feszítse ki a
hálót.
Rögzítőgyűrűk
A rögzítőgyűrűkkel a rakomány a
padlólemezhez rögzíthető.
A CITROËN által nem jóváhagyott
elektromos berendezés
csatlakoztatása (pl. USB-
csatlakozós töltő) működési zavart
okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel, a
képernyőkijelzés zavara stb.).
ERGON

106
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

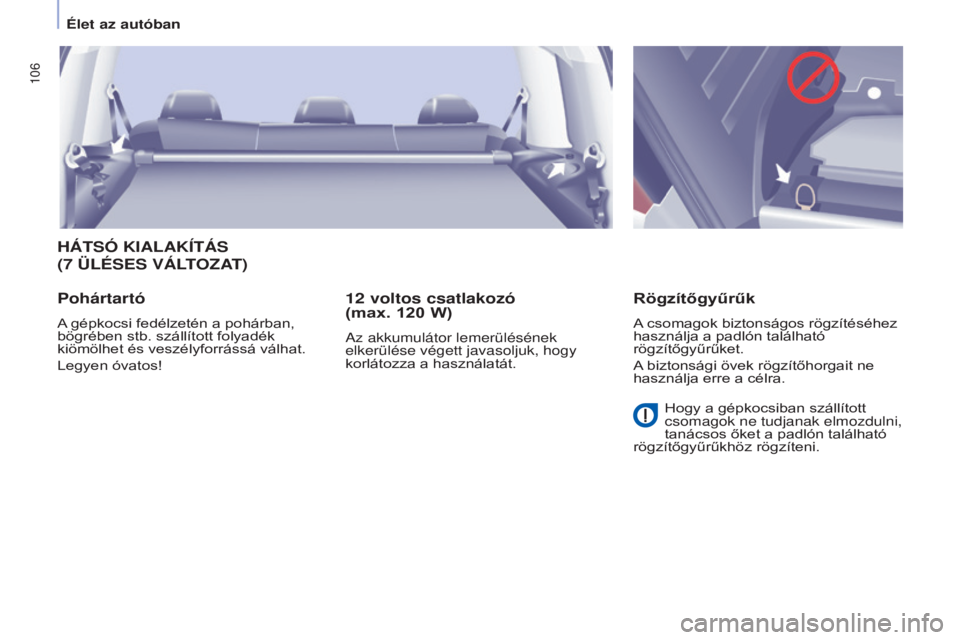

HÁTSÓ KIALAKíTÁS
(7 ü LÉSES VÁLTOZAT )
p

ohártartó
A gépkocsi fedélzetén a pohárban,
bögrében stb. szállított folyadék
kiömölhet és veszélyforrássá válhat.
Legyen óvatos!
12 voltos csatlakozó
(max. 120 W)
Az akkumulátor lemerülésének
elkerülése végett javasoljuk, hogy
korlátozza a használatát.
Rögzítőgyűrűk
A csomagok biztonságos rögzítéséhez
használja a padlón található
rögzítőgyűrűket.
A biztonsági övek rögzítőhorgait ne
használja erre a célra.
Hogy a gépkocsiban szállított
csomagok ne tudjanak elmozdulni,
tanácsos őket a padlón található
rögzítőgyűrűkhöz rögzíteni.
Élet az aut

107
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016

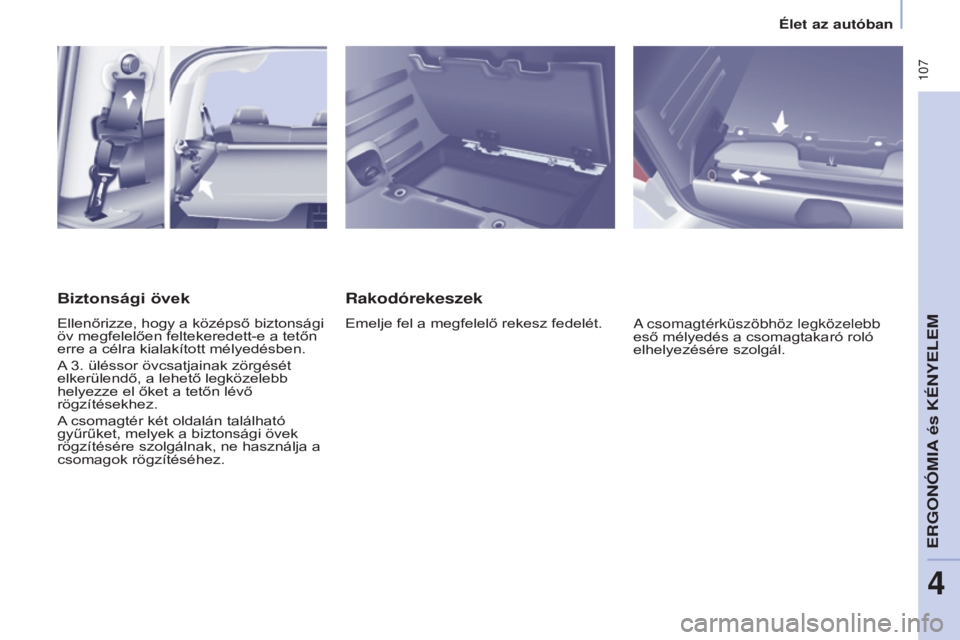

Rakodórekeszek
Emelje fel a megfelelő rekesz fedelét.A csomagtérküszöbhöz legközelebb
eső mélyedés a csomagtakaró roló
elhelyezésére szolgál.
Biztonsági övek
Ellenőrizze, hogy a középső biztonsági
öv megfelelően feltekeredett-e a tetőn
erre a célra kialakított mélyedésben.
A 3. üléssor övcsatjainak zörgését
elkerülendő, a lehető legközelebb
helyezze el őket a tetőn lévő
rögzítésekhez.
A csomagtér két oldalán található
gyűrűket, melyek a biztonsági övek
rögzítésére szolgálnak, ne használja a
csomagok rögzítéséhez.
ERGON

108
Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016Berlingo2VP_hu_Chap04_Ergonomie_ed02-2016
CSOMAGTAKARÓ ROLÓ
Állítsa a rolót úgy, hogy a
csomagtakaró hátsó elemei Ön felé
nézzenek.
Vezesse be a bal oldali hornyot az
A tartóba.
A csomagtakaró roló feltekerhető. Ne
helyezzen nehéz tárgyakat a kinyitott
csomagtakaróra.
Nyomja össze, majd állítsa a jobb
oldali hornyot a B tartóval szembe.
Engedje el, hogy a csévélő bepattanjon
a tartójába.
Tekerje ki a csomagtakarót a hátsó
ajtókeretig.
Illessze a csomagtakaró roló végeit a
hátsó rögzítőhornyokba, és rögzítse
kihúzott állapotban.
Behelyezés
Állítsa irattárca helyzetbe a 3. üléssor
üléseit.
Emelje fel a csomagtérküszöbnél
található mélyedés fedelét.
Fogja meg középen a csévélőt, és
nyomja a bal oldali függőleges keret
irányába.
Vegye ki a rolót a helyéről.
Élet az aut
