CITROEN BERLINGO MULTISPACE 2017 Návod na použití (in Czech)

179
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016

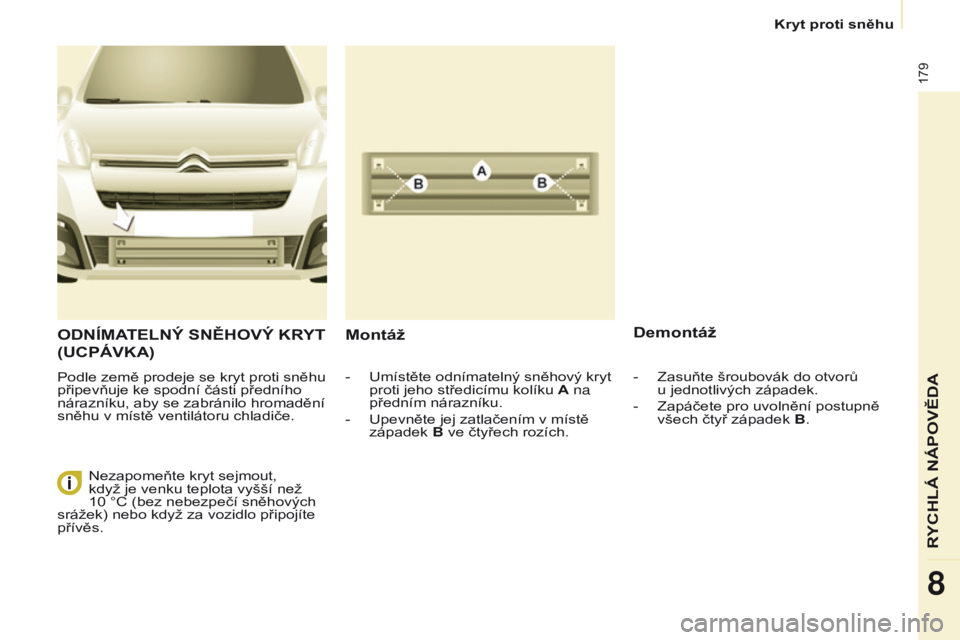

ODNÍMATELNÝ SNĚHOVÝ KRYT
( UCPÁVKA )
Podle země prodeje se kryt proti sněhu
připevňuje ke spodní části předního
nárazníku, aby se zabránilo hromadění
sněhu v
místě ventilátoru chladiče.
Montáž Demontáž
- Umístěte odnímatelný sněhový kryt
proti jeho středicímu kolíku
A na
předním nárazníku.
-

Upevněte jej zatlačením v
místě
západek B ve čtyřech rozích.
Nezapomeňte kryt sejmout,
když je venku teplota vyšší než
10

°C (bez nebezpečí sněhových
srážek) nebo když za vozidlo připojíte
přívěs. -
Zasuňte šroubovák do otvorů
u
jednotlivých západek.
-

Zapáčete pro uvolnění postupně
všech čtyř západek

B.
RYCHLÁ NÁPOVĚDA
8
Kryt proti sněhu

180
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016

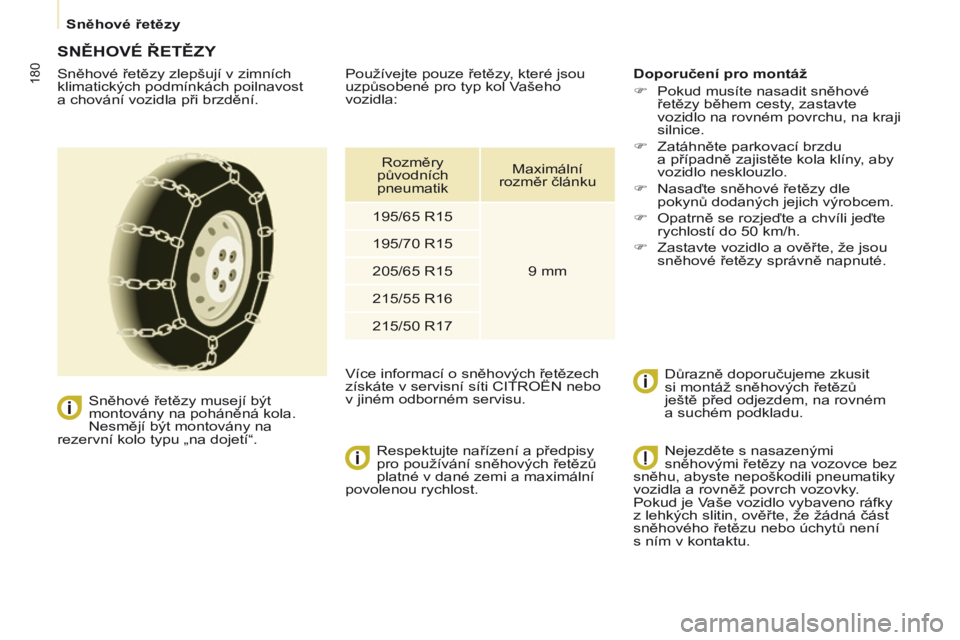

SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních
klimatických podmínkách poilnavost
a
chování vozidla při brzdění.
Sněhové řetězy musejí být
montovány na poháněná kola.
Nesmějí být montovány na
rezervní kolo typu „na dojetí“. Respektujte nařízení a
předpisy
pro používání sněhových řetězů
platné v
dané zemi a maximální
povolenou rychlost. Doporučení pro montáž
F

Pokud musíte nasadit sněhové
řetězy během cesty

, zastavte
vozidlo na rovném povrchu, na kraji
silnice.
F

Zatáhněte parkovací brzdu
a

případně zajistěte kola klíny, aby
vozidlo nesklouzlo.
F

Nasaďte sněhové řetězy dle
pokynů dodaných jejich výrobcem.
F


Opatrně se rozjeďte a
chvíli jeďte
rychlostí do 50
km/h.
F

Zastavte vozidlo a
ověřte, že jsou
sněhové řetězy správně napnuté.
Důrazně doporučujeme zkusit
si montáž sněhových řetězů
ještě před odjezdem, na rovném
a

suchém podkladu.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho
vozidla:
Více informací o
sněhových řetězech
získáte v
servisní síti CITROËN nebo
v
jiném odborném servisu.Rozměry
původních
pneumatik Maximální
rozměr článku
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Nejezděte s
nasazenými
sněhovými řetězy na vozovce bez
sněhu, abyste nepoškodili pneumatiky
vozidla a
rovněž povrch vozovky.
Pokud je Vaše vozidlo vybaveno ráfky
z
lehkých slitin, ověřte, že žádná část
sněhového řetězu nebo úchytů není
s
ním v kontaktu.
Sněhové řetězy

181
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
VÝMĚNA žÁROVKY
Typ A
Žárovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Typ C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z
jejího uložení.
Typ B
Žárovka s
bajonetovou
objímkou: zatlačte na
žárovku a
pootočte ji
proti směru pohybu
hodinových ručiček.
Typy žárovek
Ve vozidle jsou použity různé typy
žárovek.
Při jejich demontáži:
Typ D
Elektroluminiscenční
dioda (LED): pro výměnu
denních světel se obraťte
na servis sítě CITROËN
nebo na jiný odborný
servis.
RYCHLÁ NÁPOVĚDA
8
Výměna žárovky

182
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
2. Obrysová světla
Typ A, W5W - 5W
-
Sundejte víko zatažením za
jazýček z

měkké pryže.
-

V
yjměte držák žárovky,
namontovaný tlakem, zatažením za
konektor.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.
Přední světlomety
1. Potkávací světla / Dálková světla
Typ C, H4 - 55W
-

Sundejte střední víko zatažením za
jazýček z

měkké pryže.
-

Odpojte elektrický konektor
.
-

Uvolněte zajišťovací jazýček.
-


V
yměňte žárovku, přitom dbejte,
aby kovová část správně zapadla
do drážek na světlometu.
-

V
raťte na místo zajišťovací jazýček.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.
Mytí vysokotlakým proudem vody Otevřete kapotu motoru. Pro přístup
k

žárovkám vsuňte ruku za optický
blok.
Při montáži žárovek provádějte úkony
v

opačném pořadí a

nakonec ověřte
řádné zajištění kapoty.
Výměna halogenových žárovek
musí být prováděna s

vypnutým
světlometem. Vyčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
Výměna žárovek se provádí na
vozidle s

vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3 minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a

jejich okolí, aby
nedošlo k

poškození jejich ochranného
průhledného laku a

těsnění.
Výměna žárovky

183
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
3. Směrová světla
Typ B, PY21W - 21W (jantarově žlutá)
-
Sundejte víko zatažením za
jazýček z

měkké pryže.
-

Pootočte držák žárovky o
čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-

Zatlačte mírně na žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C, H1 - 55W
-

V
yjměte tři spony a připevňovací
šroub podběhu, nacházející se pod
nárazníkem.
-

Odsuňte podběh směrem nahoru.
-


Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v

horní části.-

V
yjměte držák žárovky sevřením
dvou příchytek (nahoře a
dole)
palcem a
ukazováčkem.
-

V
yměňte celý modul (držák žárovky
a
žárovku).
-

Při zpětné montáži modulu
a

nárazníku postupujte v opačném
pořadí úkonů.
RYCHLÁ NÁPOVĚDA
8
Výměna žárovky

184
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016

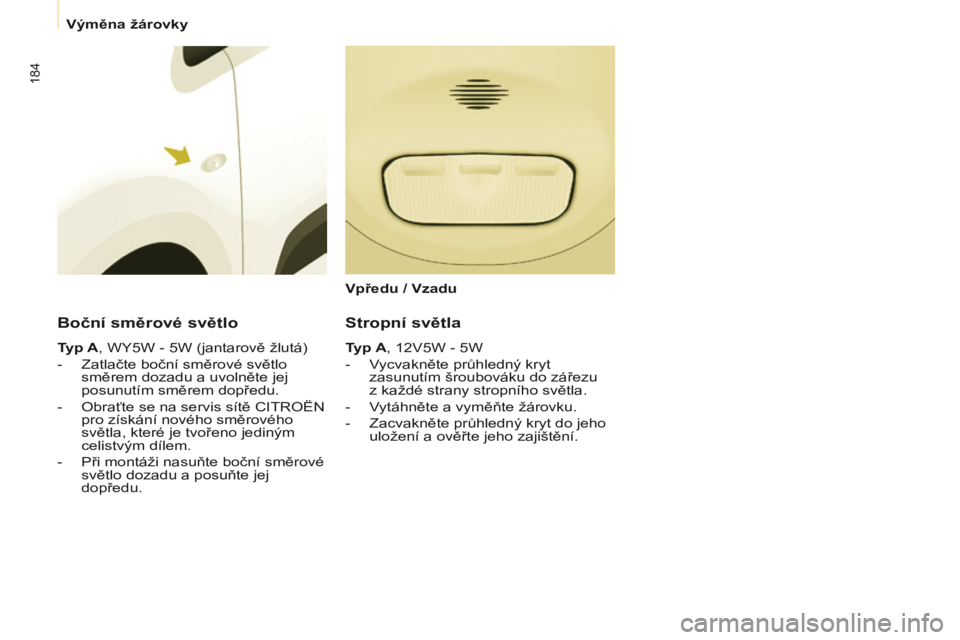

Boční směrové světlo
Typ A, WY5W - 5W (jantarově žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a

uvolněte jej
posunutím směrem dopředu.
-

Obraťte se na servis sítě CITROËN
pro získání nového směrového
světla, které je tvořeno jediným
celistvým dílem.
-


Při montáži nasuňte boční směrové
světlo dozadu a

posuňte jej
dopředu.
Stropní světla
Typ A, 12V5W - 5W
-

V
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu
z
každé strany stropního světla.
-

V
ytáhněte a vyměňte žárovku.
-

Zacvakněte průhledný kryt do jeho
uložení a

ověřte jeho zajištění.
Vpředu / Vzadu
Výměna žárovky

185
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Zadní světlo
Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola.
Při montáži dbejte na správné
umístění jazýčků a
vodiče
elektrického napájení, aby nedošlo
k
jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
-
V ychylte všechny 4 jazýčky
a vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-

V
yměňte žárovku.
Při vyjímání optického bloku:
-

se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k

sobě.
Bližší informace o

žárovkách naleznete
v

přehledu „Typy žárovek“.
1.

Brzdová / obrysová světla


T

yp B, P21/5W - 21/5W
2.

Směrová světla


T

yp B, PY21W - 21W (jantarová
barva)
3.

Zpětné světlomety


T

yp B, P21W - 21W
4.

Světlomety do mlhy


T

yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a

jejich okolí,
aby nedošlo k

poškození ochranného
průhledného laku a

těsnění. Kapitola 9, část „Výměna kola“.
-

Identifikujte vadnou žárovku a
poté
otevřete zadní dveře na 180°.
Kapitola 3, část „Vstupy“.
-

V
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-
Z vnější strany vyjměte optický blok.
-


Přidržte celé světlo a
odpojte
elektrický konektor.
RYCHLÁ NÁPOVĚDA
8
Výměna žárovky

186
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016

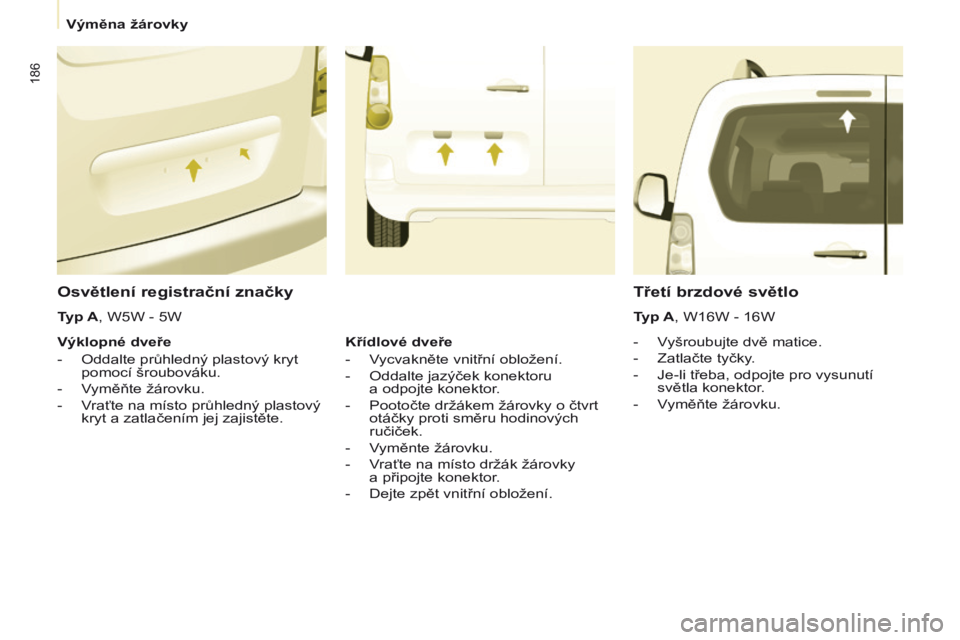

Osvětlení registrační značky
- Vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-

V
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-

Oddalte průhledný plastový kryt
pomocí šroubováku.
-


V

yměňte žárovku.
-

V

raťte na místo průhledný plastový
kryt a

zatlačením jej zajistěte. Křídlové dveře
-

V

ycvakněte vnitřní obložení.
-

Oddalte jazýček konektoru
a


odpojte konektor.
-

Pootočte držákem žárovky o


čtvrt
otáčky proti směru hodinových
ručiček.
-

V

yměnte žárovku.
-

V

raťte na místo držák žárovky
a

připojte konektor.
-

Dejte zpět vnitřní obložení.
Výměna žárovky

187
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
VÝMĚNA POJISTKY
Pojistkové skříňky se nacházejí:
-

v levé spodní části palubní desky
(za krytem),
-


v motorovém prostoru

(u akumulátoru).
Dále uvedené údaje se týkají pouze
pojistek, které mohou být měněny
uživatelem s
pomocí speciální pinzety
umístěné na zadní straně odkládací
schránky na pravé straně palubní
desky. V případě potřeby jakéhokoli
jiného zásahu se obraťte na servis sítě
CITROËN nebo na jiný odborný servis.
Vyjímání a vkládání pojistky
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou
hodnotou.
Upozornění pro odborníky:
veškeré informace o

pojistkách
a

relé naleznete ve schématech
„Postup opravy“ na značkovém portálu.
Společnost CITROËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce,
způsobené montáží doplňkového
vybavení, které není dodáváno
a

doporučováno společností CITROËN
a

nebylo namontováno podle jejích
pokynů, zvláště je-li souhrnná spotřeba
všech těchto připojených doplňkových
zařízení vyšší než 10 mA. Před výměnou pojistky je nutno zjistit
příčinu závady a
odstranit ji.
●
Použijte pinzetu.
RYCHLÁ NÁPOVĚDA
8
Výměna pojistky

188
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky v palubní desce
Vyklopte kryt pro přístup k pojistkám.Pojistka
F
Proudová hodnota
APřiřazení
1 15 Stěrač zadního skla
2 -Volná
3 5 Airbag
4 10Klimatizace, diagnostická zásuvka, ovládání
zpětného zrcátka, sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20Autorádio, displej, detekce poklesu tlaku, alarm
a
siréna
9 30 Zásuvka 12 V vpředu a
vzadu
10 15 Centrální konzola
11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a
světelné intenzity, airbag
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná
17 40 Odmrazování zadního okna/zpětných zrcátek
Výměna pojistky
