CITROEN BERLINGO MULTISPACE 2017 Návod na použití (in Czech)

189
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky pro interiér
Pojistka FProudová hodnota
A Přiřazení
1 -Volná
2 20 Vyhřívání sedadel
3 -Volná
4 15 Relé přiklápěcích zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení
RYCHLÁ NÁPOVĚDA
8
Výměna pojistky

190
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Pojistky v motorovém prostoru
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek. Pojistka
F
Proudová hodnota
A Přiřazení
1 20 Řízení motoru
2 15 Zvuková houkačka
3 10Čerpadlo ostřikovače skel vpředu a
vzadu
4 -Volná
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10Brzdový spínač, spínač spojky
8 25 Startér
9 10Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru
11 40 Volná
12 30 Stěrače
13 40 Inteligentní řídicí jednotka (BSI)
14 30 Čerpadlo
15 10Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo
Výměna pojistky

191
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Uvedení předních stěračů do
servisní polohyVýměna přední stírací lišty
- Nadzvedněte ramínko.
-
Uvolněte stírátko a
sundejte jej.
-

Namontujte nové stírátko.
-


Přiklopte ramínko.
Výměna zadní stírací lišty
- Nadzvedněte ramínko, potom
uvolněte a sundejte stírátko.
-

Namontujte nové stírátko
a

přiklopte ramínko.
VÝMĚNA LIŠTY STĚRAČŮ
- Do jedné minuty po vypnutí
zapalování přepněte ovladač
stěračů směrem dolů pro jejich
přesunutí do polohy podél sloupků
čelního skla (zvláštní/servisní
poloha).
Pro návrat stěračů do normální polohy
zapněte zapalování a
přepněte
libovolně ovladač stěračů.
RYCHLÁ NÁPOVĚDA
8
Výměna lišty stěrače

192
Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016Berlingo2VP_cs_Chap08_Aide-rapide_ed02-2016
Bez zvednutí vozidla (všechna
čtyři kola na zemi)
Je třeba vždy použít vlečnou tyč.

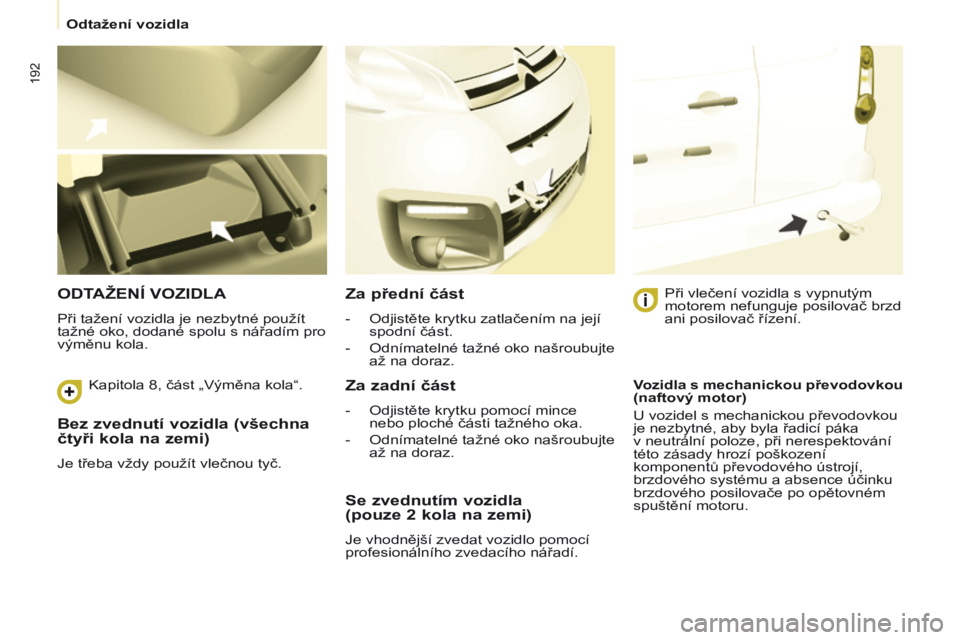

ODTAžENÍ VOZIDLA
Při tažení vozidla je nezbytné použít
tažné oko, dodané spolu s nářadím pro
výměnu kola.
Za přední část
- Odjistěte krytku zatlačením na její
spodní část.
-

Odnímatelné tažné oko našroubujte
až na doraz.
Za zadní část
- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.
-

Odnímatelné tažné oko našroubujte
až na doraz. Při vlečení vozidla s

vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.
Se zvednutím vozidla
(pouze 2 kola na zemi)
Je vhodnější zvedat vozidlo pomocí
profesionálního zvedacího nářadí. Vozidla s

mechanickou
převodovkou
(naftový motor)
U vozidel s mechanickou převodovkou
je nezbytné, aby byla řadicí páka
v neutrální poloze, při nerespektování
této zásady hrozí poškození
komponentů převodového ústrojí,
brzdového systému a absence účinku
brzdového posilovače po opětovném
spuštění motoru.
Kapitola 8, část „Výměna kola“.
Odtažení vozidla

193
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016
TECHNICK\311 CHARAKTERISTIKY
9
Rozměry

194
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016
ROZMĚRY (MM )
LCelková délka 4 380
H Celková výška 1
801 - 1 862
A Rozvor 2
728
B Převis vpředu 925
C Převis vzadu 727
D Vnější šířka bez zpětných zrcátek
1
810
se zpětnými zrcátky 2
112
E Rozchod kol vpředu 1
505 - 1 507
F Rozchod kol vzadu 1
554 - 1 556
- Délka nákladové plochy až k sedadlu 2. řada
990
2. řada, sedadlo ve složené poloze 1
343
se sklopeným sedadlem spolujezdce
vpředu 3
000
Rozměry

195
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016
MMaximální výška prahu s pneumatikami 205/65 R15
a obložením zadních výklopných dveří 582
Křídlové dveře Výklopné dveře
Úzké Široké
N Užitečná výška rámu (pod plechem) 1
118
O Šířka 4955431
582
Zadní dveře (mm)
TECHNICK

196
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016
PUžitečná výška 1 009
Q Užitečná šířka 640
- Výška pod zvednutou klapkou 1
892
Boční posuvné dveře (mm)
Rozměry

197
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016

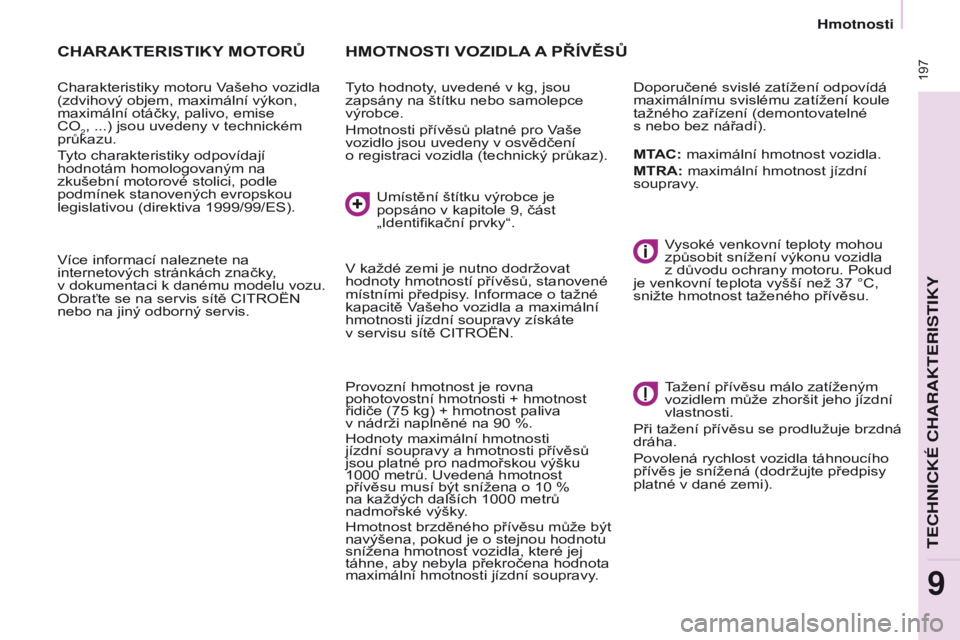

CHARAKTERISTIKY MOTORŮ
Charakteristiky motoru Vašeho vozidla
(zdvihový objem, maximální výkon,
maximální otáčky, palivo, emise
CO
2, ...) jsou uvedeny v technickém
průkazu.
T
yto charakteristiky odpovídají
hodnotám homologovaným na
zkušební motorové stolici, podle
podmínek stanovených evropskou
legislativou (direktiva 1999/99/ES).
Více informací naleznete na
internetových stránkách značky,
v

dokumentaci k danému modelu vozu.
Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis.
HMOTNOSTI VOZIDLA A PŘÍVĚSŮ
Tyto hodnoty, uvedené v kg, jsou
zapsány na štítku nebo samolepce
výrobce.
Hmotnosti přívěsů platné pro Vaše
vozidlo jsou uvedeny v osvědčení
o
registraci vozidla (technický průkaz).
Provozní hmotnost je rovna
pohotovostní hmotnosti + hmotnost
řidiče (75
kg) + hmotnost paliva
v
nádrži naplněné na 90 %.
Hodnoty maximální hmotnosti
jízdní soupravy a hmotnosti přívěsů
jsou platné pro nadmořskou výšku
1000
metrů. Uvedená hmotnost
přívěsu musí být snížena o 10
%
na každých dalších 1000
metrů
nadmořské výšky.
Hmotnost brzděného přívěsu může být
navýšena, pokud je o stejnou hodnotu
snížena hmotnost vozidla, které jej
táhne, aby nebyla překročena hodnota
maximální hmotnosti jízdní soupravy. Vysoké venkovní teploty mohou
způsobit snížení výkonu vozidla
z důvodu ochrany motoru. Pokud
je venkovní teplota vyšší než 37
°C,
snižte hmotnost taženého přívěsu.
Tažení přívěsu málo zatíženým
vozidlem může zhoršit jeho jízdní
vlastnosti.
Při tažení přívěsu se prodlužuje brzdná
dráha.
Povolená rychlost vozidla táhnoucího
přívěs je snížená (dodržujte předpisy
platné v dané zemi). Doporučené svislé zatížení odpovídá
maximálnímu svislému zatížení koule
tažného zařízení (demontovatelné
s
nebo bez nářadí).
MTAC: maximální hmotnost vozidla.
MTRA: maximální hmotnost jízdní
soupravy.
Umístění štítku výrobce je
popsáno v kapitole 9, část
„Identifikační prvky“.
V každé zemi je nutno dodržovat
hodnoty hmotností přívěsů, stanovené
místními předpisy. Informace o tažné
kapacitě Vašeho vozidla a maximální
hmotnosti jízdní soupravy získáte
v
servisu sítě CITROËN.
TECHNICK

198
Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016Berlingo2VP_cs_Chap09_Caract-technique_ed02-2016
Motory / Hmotnosti - benzín
5 místMotor Převodovka Obsah motorového
oleje (l) s výměnou filtru Nebrzděný
přívěs (kg) Doporučené svislé
zatížení koule
tažného zařízení (kg)
1.6 110 k
Mechanická 5-ti stupňová3,25 750 55
1.6 VTi 100 k
Mechanická 5-ti stupňová4,25 600 70
1.6 VTi 120 k
Mechanická 5-ti stupňová4,25 690 70
1.6 VTi 120 k Euro 6
Mechanická 5-ti stupňová4,25 600 70
1.2 PureTech S&S 110 k Euro 6
Mechanická 5-ti stupňová3,45 600 70
7 míst Motor Převodovka Obsah motorového
oleje (l) s výměnou filtru Nebrzděný
přívěs (kg) Doporučené svislé
zatížení koule
tažného zařízení (kg)
1.6 110 k
Mechanická 5-ti stupňová3,25 750 70
Hmotnosti
