19
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016
Správné používání
Dbejte, aby dálkový ovladač nepřišel
do styku s tukem, prachem, deštěm
nebo se nenacházel ve vlhkém
prostředí.
Těžký předmět zavěšený na klíček
(klíčenka...), zatěžující klíček v
ose
spínací skříňky, může způsobit
poruchu spínací skříňky.

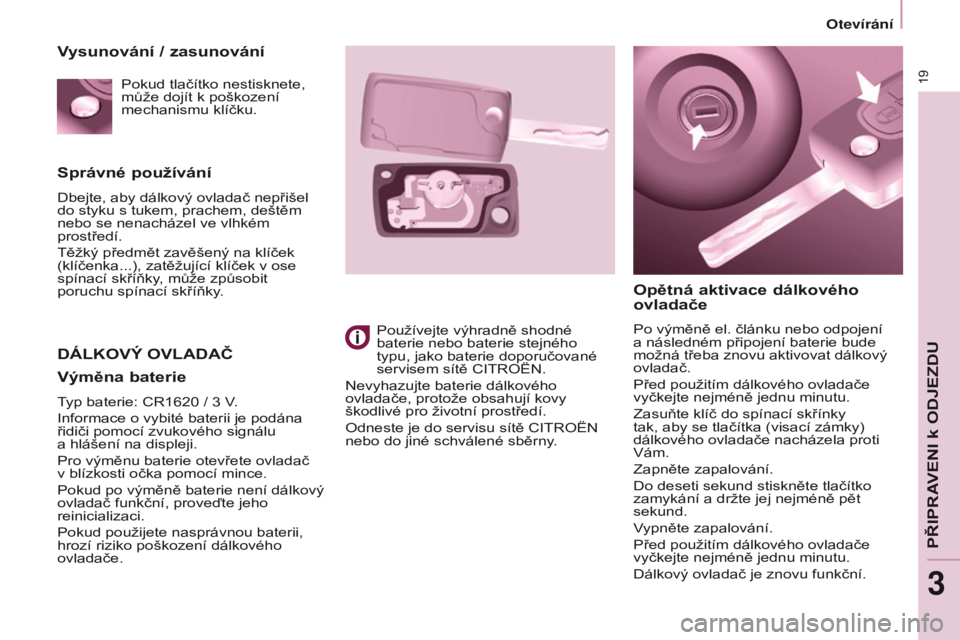

DÁLKOVÝ OVLADAČ
Opětná
aktivace dálkového
ovladače
Po výměně el. článku nebo odpojení
a následném připojení baterie bude
možná třeba znovu aktivovat dálkový
ovladač.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Zasuňte klíč do spínací skřínky
tak, aby se tlačítka (visací zámky)
dálkového ovladače nacházela proti
Vám.
Zapněte zapalování.
Do deseti sekund stiskněte tlačítko
zamykání a
držte jej nejméně pět
sekund.
Vypněte zapalování.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Dálkový ovladač je znovu funkční.
Používejte výhradně shodné
baterie nebo baterie stejného
typu, jako baterie doporučované
servisem sítě CITROËN.
Nevyhazujte baterie dálkového
ovladače, protože obsahují kovy
škodlivé pro životní prostředí.
Odneste je do servisu sítě CITROËN
nebo do jiné schválené sběrny.
Vysunování / zasunování
Výměna baterie
Typ baterie: CR1620 / 3 V.
Informace o vybité baterii je podána
řidiči pomocí zvukového signálu
a hlášení na displeji.
Pro výměnu baterie otevřete ovladač
v blízkosti očka pomocí mince.
Pokud po výměně baterie není dálkový
ovladač funkční, proveďte jeho
reinicializaci.
Pokud použijete nasprávnou baterii,
hrozí riziko poškození dálkového
ovladače. Pokud tlačítko nestisknete,
může dojít k
poškození
mechanismu klíčku.
Otevír

20
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016
Nezapomeňte
Když opouštíte vozidlo, zkontrolujte,
zda jsou zhasnutá světla, a zda jste
ve vozidle neponechali viditelně žádný
cenný předmět.
Z bezpečnostních důvodů (při jízdě
s dětmi) vytáhněte před vystoupením
z vozidla klíček ze spínací skříňky,
i když odcházíte jen na krátkou chvíli.
Správné používání
Neprovádějte žádné úpravy na
systému elektronického imobilizéru.
Manipulace s
dálkovým ovladačem,
například v
kapse, může způsobit
nechtěné odemknutí dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy, …) může
dočasně narušit činnost dálkového
ovládání.
Dálkový ovladač nemůže fungovat,
když je klíček zasunutý ve spínací
skříňce, a
to ani při vypnutém
zapalování.

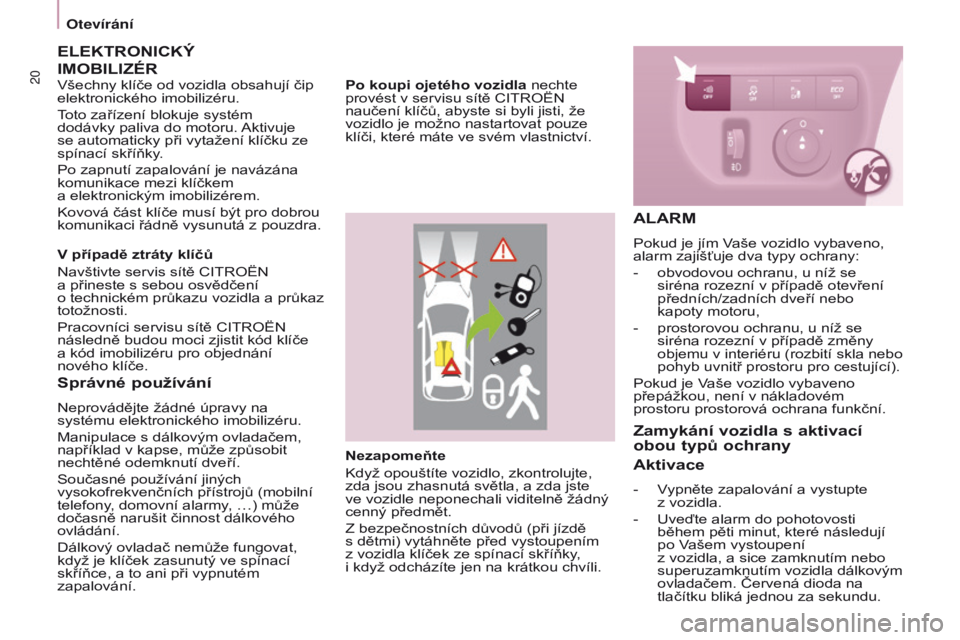

ELEKTRONICKÝ
IMOBILIZÉR
V případě ztráty klíčů
Navštivte servis sítě CITROËN
a
přineste s sebou osvědčení
o
technickém průkazu vozidla a průkaz
totožnosti.
Pracovníci servisu sítě CITROËN
následně budou moci zjistit kód klíče
a kód imobilizéru pro objednání
nového klíče. Po koupi ojetého vozidla nechte
provést v
servisu sítě CITROËN
naučení klíčů, abyste si byli jisti, že
vozidlo je možno nastartovat pouze
klíči, které máte ve svém vlastnictví.
ALARM
Pokud je jím Vaše vozidlo vybaveno,
alarm zajišťuje dva typy ochrany:
-

obvodovou ochranu, u
níž se
siréna rozezní v
případě otevření
předních/zadních dveří nebo
kapoty motoru,
-

prostorovou ochranu, u
níž se
siréna rozezní v
případě změny
objemu v
interiéru (rozbití skla nebo
pohyb uvnitř prostoru pro cestující).
Pokud je Vaše vozidlo vybaveno
přepážkou, není v
nákladovém
prostoru prostorová ochrana funkční.
Zamykání vozidla s aktivací
obou typů ochrany
Aktivace
- Vypněte zapalování a vystupte
z vozidla.
-

Uveďte alarm do pohotovosti
během pěti minut, které následují
po V

ašem vystoupení
z vozidla, a
sice zamknutím nebo
superuzamknutím vozidla dálkovým
ovladačem. Červená dioda na
tlačítku bliká jednou za sekundu.
Všechny klíče od vozidla obsahují čip
elektronického imobilizéru.
Toto zařízení blokuje systém
dodávky paliva do motoru. Aktivuje
se automaticky při vytažení klíčku ze
spínací skříňky.
Po zapnutí zapalování je navázána
komunikace mezi klíčkem
a

elektronickým imobilizérem.
Kovová část klíče musí být pro dobrou
komunikaci řádně vysunutá z

pouzdra.
Otevír

21
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

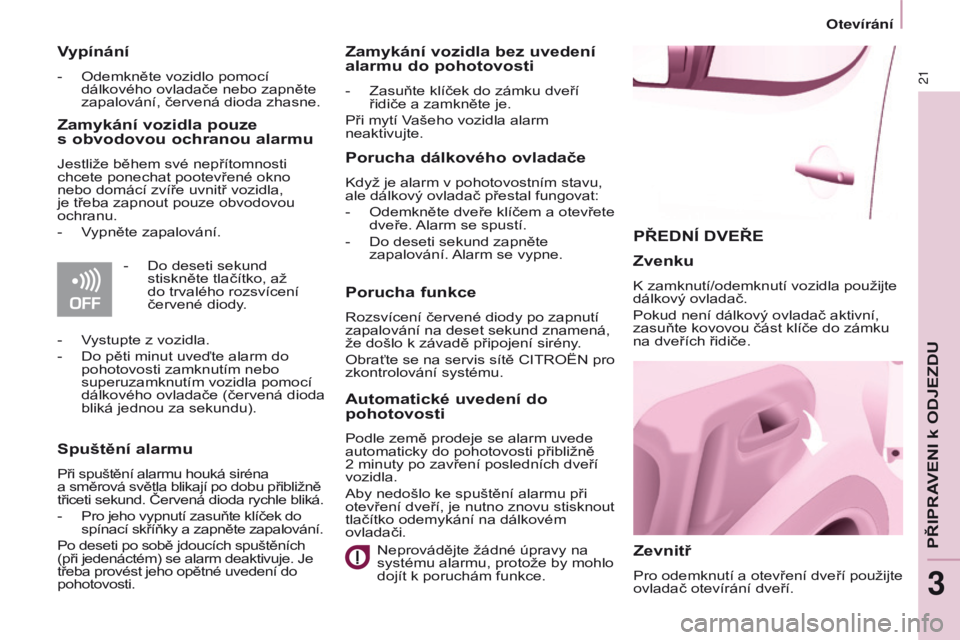

PŘEDNÍ DVEŘE
Zevnitř
Pro odemknutí a otevření dveří použijte
ovladač otevírání dveří.
Zvenku
K zamknutí/odemknutí vozidla použijte
dálkový ovladač.
Pokud není dálkový ovladač aktivní,
zasuňte kovovou část klíče do zámku
na dveřích řidiče.
Vypínání
- Odemkněte vozidlo pomocí
dálkového ovladače nebo zapněte
zapalování, červená dioda zhasne.
Zamykání vozidla pouze
s obvodovou ochranou alarmu
Jestliže během své nepřítomnosti
chcete ponechat pootevřené okno
nebo domácí zvíře uvnitř vozidla,
je třeba zapnout pouze obvodovou
ochranu.
-

V
ypněte zapalování.-

Do deseti sekund
stiskněte tlačítko, až
do trvalého rozsvícení
červené diody

.
-

V
ystupte z vozidla.
-

Do pěti minut uveďte alarm do
pohotovosti zamknutím nebo
superuzamknutím vozidla pomocí
dálkového ovladače (červená dioda
bliká jednou za sekundu).
Spuštění alarmu
Při spuštění alarmu houká siréna
a směrová světla blikají po dobu přibližně
třiceti sekund. Červená dioda rychle bliká.
-

Pro jeho vypnutí zasuňte klíček do

spínací skříňky a
zapněte zapalování.
Po deseti po sobě jdoucích spuštěních
(při jedenáctém) se alarm deaktivuje. Je
třeba provést jeho opětné uvedení do
pohotovosti.
Zamykání vozidla bez uvedení
alarmu do pohotovosti
- Zasuňte klíček do zámku dveří
řidiče a zamkněte je.
Při mytí Vašeho vozidla alarm
neaktivujte.
Porucha dálkového ovladače
Když je alarm v pohotovostním stavu,
ale dálkový ovladač přestal fungovat:
-

Odemkněte dveře klíčem a
otevřete
dveře. Alarm se spustí.
-

Do deseti sekund zapněte
zapalování.

Alarm se vypne.
Porucha funkce
Rozsvícení červené diody po zapnutí
zapalování na deset sekund znamená,
že došlo k závadě připojení sirény.
Obraťte se na servis sítě CITROËN pro
zkontrolování systému.
Automatické uvedení do
pohotovosti
Podle země prodeje se alarm uvede
automaticky do pohotovosti přibližně
2
minuty po zavření posledních dveří
vozidla.
Aby nedošlo ke spuštění alarmu při
otevření dveří, je nutno znovu stisknout
tlačítko odemykání na dálkovém
ovladači.
Neprovádějte žádné úpravy na
systému alarmu, protože by mohlo
dojít k
poruchám funkce.
Otevír

22
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

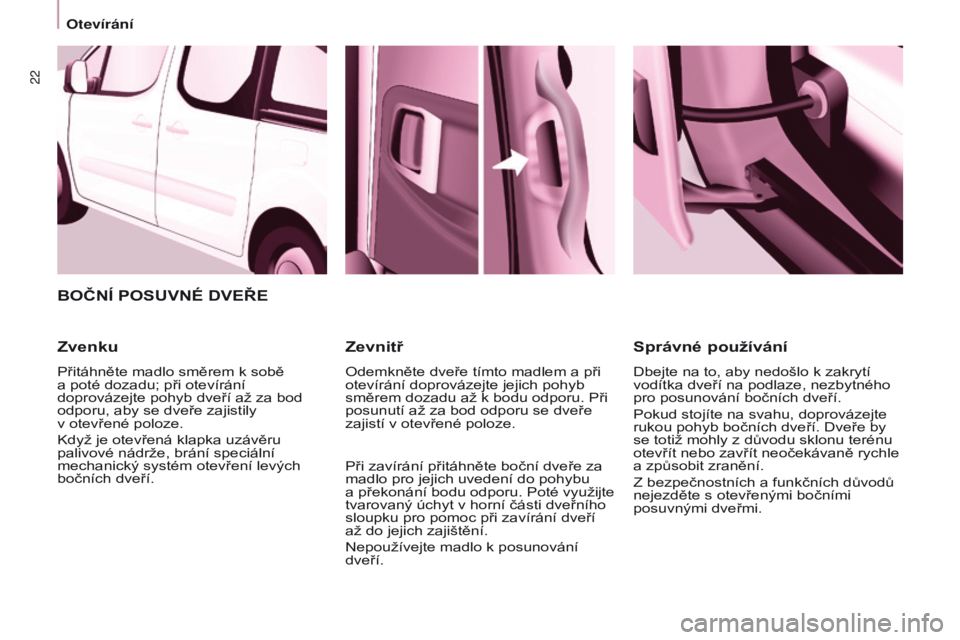

BOČNÍ POSUVNÉ DVEŘE
Zvenku
Přitáhněte madlo směrem k sobě
a poté dozadu; při otevírání
doprovázejte pohyb dveří až za bod
odporu, aby se dveře zajistily

v otevřené poloze.
Když je otevřená klapka uzávěru
palivové nádrže, brání speciální
mechanický systém otevření levých
bočních dveří.
Zevnitř
Odemkněte dveře tímto madlem a při
otevírání doprovázejte jejich pohyb
směrem dozadu až k
bodu odporu. Při
posunutí až za bod odporu se dveře
zajistí v
otevřené poloze.
Při zavírání přitáhněte boční dveře za
madlo pro jejich uvedení do pohybu
a překonání bodu odporu. Poté využijte
tvarovaný úchyt v
horní části dveřního
sloupku pro pomoc při zavírání dveří
až do jejich zajištění.
Nepoužívejte madlo k
posunování
dveří.
Správné používání
Dbejte na to, aby nedošlo k zakrytí
vodítka dveří na podlaze, nezbytného
pro posunování bočních dveří.
Pokud stojíte na svahu, doprovázejte
rukou pohyb bočních dveří. Dveře by
se totiž mohly z
důvodu sklonu terénu
otevřít nebo zavřít neočekávaně rychle
a
způsobit zranění.
Z bezpečnostních a
funkčních důvodů
nejezděte s
otevřenými bočními
posuvnými dveřmi.
Otevír

23
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016
Nouzový způsob ovládání
v případě poruchy akumulátoru
Dveře spolujezdce vpředu a zadní
boční dveře
V případě poruchy akumulátoru nebo
centrálního zamykání použijte zámek
pro mechanické zamknutí dveří.
-

Pro otevření dveří a
vystoupení
z vozidla přitáhněte vnitřní ovladač.
-

Pro zamknutí dveří zasuňte klíč
do západky

, která se nachází na
boku dveří, a
otočte jím o osminu
otáčky.
Dveře řidiče
-

Zasuňte klíč do zámku a
otočte
jím směrem doprava pro zamknutí
nebo směrem doleva pro
odemknutí.
ZADNÍ VÝKLOPNÉ DVEŘE
Zevnitř
(nouzové ovládání)
V případě poruchy funkce centrálního
zamykání umožňuje odemknout zadní
výklopné dveře zevnitř.
Zasuňte malý šroubovák do otvoru
mezi výklopnými dveřmi a
podlahou.
Pro odjištění zámku posuňte západku
směrem doleva a
poté na dveře
zatlačte.
Otevírání
Zvenku
Zamykání/odemykání se provádí
dálkovým ovladačem.
Pro otevření aktivujte ovladač pod
lištou, poté dveře zvedněte.
K přitažení dveří z
horní polohy pro
jejich zavření slouží popruh.
Přitahujte zavírané dveře až do
vyváženého bodu jejich zdvihu, potom
dejte poslední impuls, aby se úplně
zavřely.
Otevír

24
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

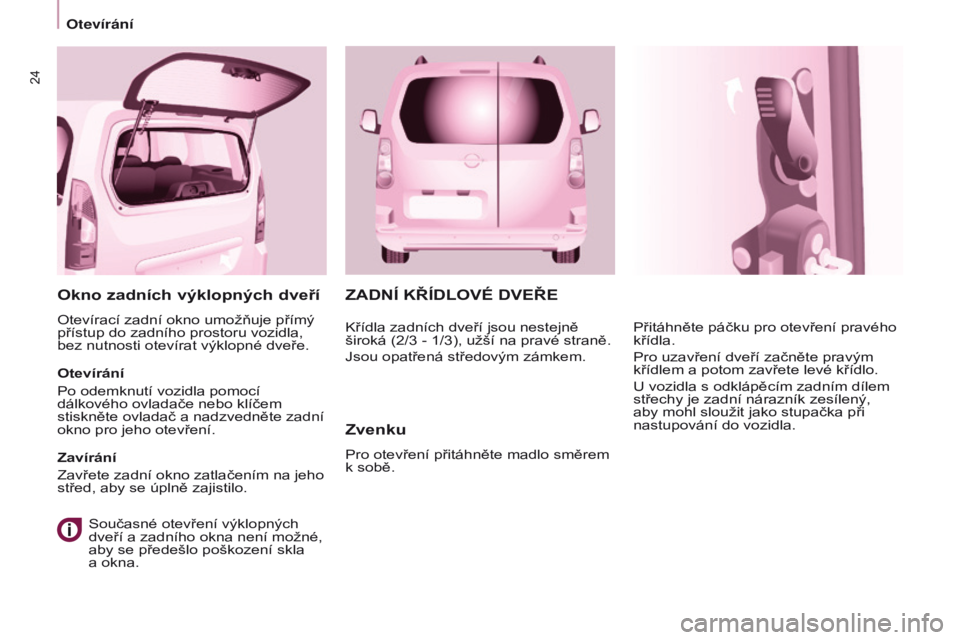

ZADNÍ KŘÍDLOVÉ DVEŘE
Zvenku
Pro otevření přitáhněte madlo směrem
k sobě. Přitáhněte páčku pro otevření pravého
křídla.
Pro uzavření dveří začněte pravým
křídlem a
potom zavřete levé křídlo.
U vozidla s odklápěcím zadním dílem
střechy je zadní nárazník zesílený,
aby mohl sloužit jako stupačka při
nastupování do vozidla.
Křídla zadních dveří jsou nestejně
široká (2/3 - 1/3), užší na pravé straně.
Jsou opatřená středovým zámkem.
Okno zadních výklopných dveří
Otevírací zadní okno umožňuje přímý
přístup do zadního prostoru vozidla,
bez nutnosti otevírat výklopné dveře.
Otevírání
Po odemknutí vozidla pomocí
dálkového ovladače nebo klíčem
stiskněte ovladač a
nadzvedněte zadní
okno pro jeho otevření.
Zavírání
Zavřete zadní okno zatlačením na jeho
střed, aby se úplně zajistilo.
Současné otevření výklopných
dveří a

zadního okna není možné,
aby se předešlo poškození skla
a okna.
Otevír

25
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

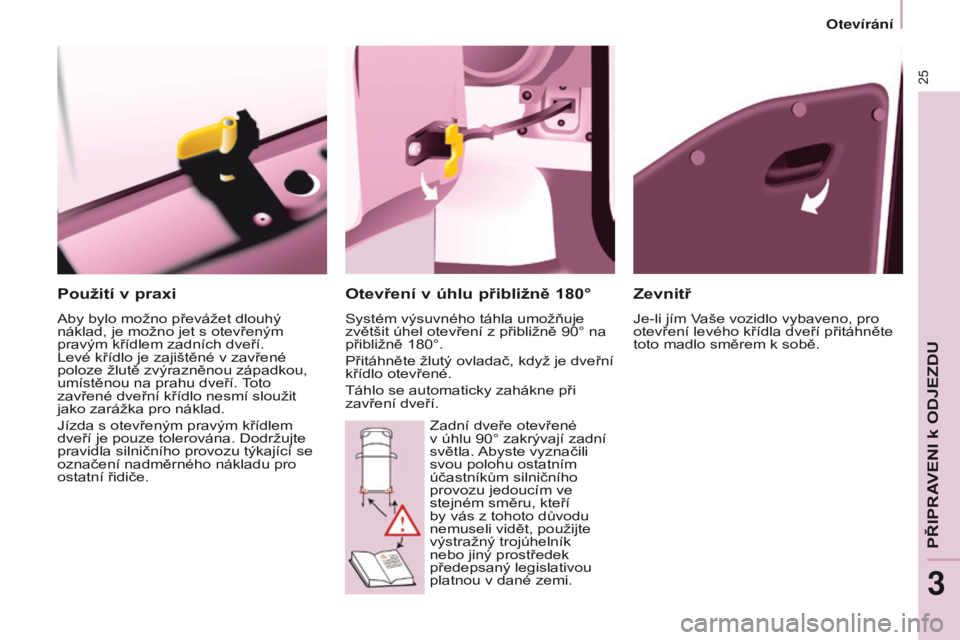

Použití v praxi
Aby bylo možno převážet dlouhý
náklad, je možno jet s otevřeným
pravým křídlem zadních dveří.
Levé křídlo je zajištěné v
zavřené
poloze žlutě zvýrazněnou západkou,
umístěnou na prahu dveří. Toto
zavřené dveřní křídlo nesmí sloužit
jako zarážka pro náklad.
Jízda s
otevřeným pravým křídlem
dveří je pouze tolerována. Dodržujte
pravidla silničního provozu týkající se
označení nadměrného nákladu pro
ostatní řidiče.
Zevnitř
Je-li jím Vaše vozidlo vybaveno, pro
otevření levého křídla dveří přitáhněte
toto madlo směrem k
sobě.
Otevření v úhlu přibližně 180°
Systém výsuvného táhla umožňuje
zvětšit úhel otevření z
přibližně 90° na
přibližně 180°.
Přitáhněte žlutý ovladač, když je dveřní
křídlo otevřené.
Táhlo se automaticky zahákne při
zavření dveří.
Zadní dveře otevřené
v
úhlu 90° zakrývají zadní
světla. Abyste vyznačili
svou polohu ostatním
účastníkům silničního
provozu jedoucím ve
stejném směru, kteří
by vás z
tohoto důvodu
nemuseli vidět, použijte
výstražný trojúhelník
nebo jiný prostředek
předepsaný legislativou
platnou v
dané zemi.
Otev\355r\341n\355
PŘIPRAVENI k ODJEZDU
3

26
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

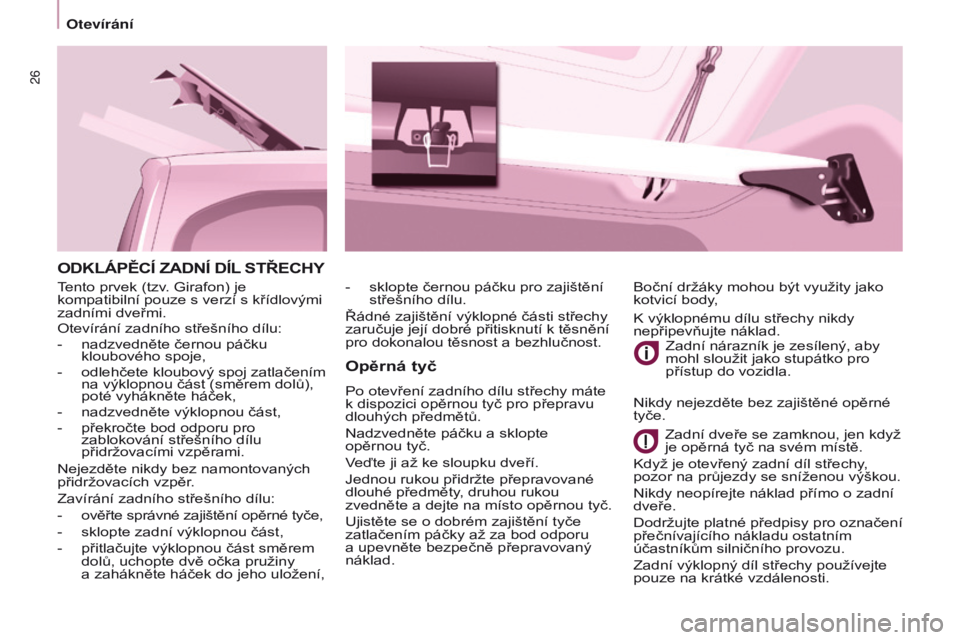

ODKLÁPĚCÍ ZADNÍ DÍL STŘECHY
Opěrná

tyč
Po otevření zadního dílu střechy máte
k dispozici opěrnou tyč pro přepravu
dlouhých předmětů.
Nadzvedněte páčku a
sklopte
opěrnou
tyč.
Veďte ji až ke sloupku dveří.
Jednou rukou přidržte přepravované
dlouhé předměty, druhou rukou
zvedněte a
dejte na místo opěrnou tyč.
Ujistěte se o
dobrém zajištění tyče
zatlačením páčky až za bod odporu
a
upevněte bezpečně přepravovaný
náklad. Zadní nárazník je zesílený, aby
mohl sloužit jako stupátko pro
přístup do vozidla.
Zadní dveře se zamknou, jen když
je opěrná tyč na svém místě.
Když je otevřený zadní díl střechy,
pozor na průjezdy se sníženou výškou.
Nikdy neopírejte náklad přímo o
zadní
dveře.
Dodržujte platné předpisy pro označení
přečnívajícího nákladu ostatním
účastníkům silničního provozu.
Zadní výklopný díl střechy používejte
pouze na krátké vzdálenosti. Boční držáky mohou být využity jako
kotvicí body,
-
sklopte černou páčku pro zajištění
střešního dílu.
Řádné zajištění výklopné části střechy
zaručuje její dobré přitisknutí k
těsnění
pro dokonalou těsnost a bezhlučnost.
Tento prvek (tzv. Girafon) je
kompatibilní pouze s

verzí s

křídlovými
zadními dveřmi.
Otevírání zadního střešního dílu:
-

nadzvedněte černou páčku
kloubového spoje,
-


odlehčete kloubový spoj zatlačením
na výklopnou část (směrem dolů),
poté vyhákněte háček,
-


nadzvedněte výklopnou část,
-


překročte bod odporu pro
zablokování střešního dílu
přidržovacími vzpěrami.
Nejezděte nikdy bez namontovaných
přidržovacích vzpěr

.
Zavírání zadního střešního dílu:
-

ověřte správné zajištění opěrné tyče,
-


sklopte zadní výklopnou část,
-


přitlačujte výklopnou část směrem
dolů, uchopte dvě očka pružiny
a


zahákněte háček do jeho uložení, K výklopnému dílu střechy nikdy
nepřipevňujte náklad.
Nikdy nejezděte bez zajištěné opěrné
tyče.
Otevír

27
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

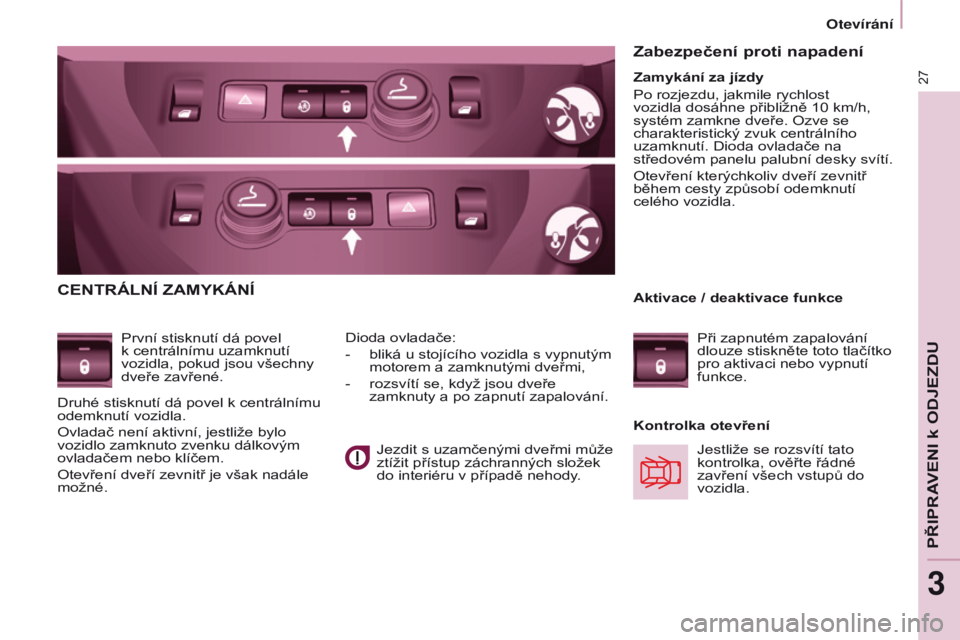

CENTRÁLNÍ ZAMYKÁNÍ
První stisknutí dá povel
k centrálnímu uzamknutí
vozidla, pokud jsou všechny
dveře zavřené.
Kontrolka otevření
Dioda ovladače:
-

bliká u
stojícího vozidla s vypnutým
motorem a
zamknutými dveřmi,
-

rozsvítí se, když jsou dveře
zamknuty a

po zapnutí zapalování.
Zabezpečení proti napadení
Jestliže se rozsvítí tato
kontrolka, ověřte řádné
zavření všech vstupů do
vozidla.
Zamykání za jízdy
Po rozjezdu, jakmile rychlost
vozidla dosáhne přibližně 10
km/h,
systém zamkne dveře. Ozve se
charakteristický zvuk centrálního
uzamknutí. Dioda ovladače na
středovém panelu palubní desky svítí.
Otevření kterýchkoliv dveří zevnitř
během cesty způsobí odemknutí
celého vozidla.
Aktivace / deaktivace funkce
Při zapnutém zapalování
dlouze stiskněte toto tlačítko
pro aktivaci nebo vypnutí
funkce.
Jezdit s

uzamčenými dveřmi může
ztížit přístup záchranných složek
do interiéru v

případě nehody.
Druhé stisknutí dá povel k

centrálnímu
odemknutí vozidla.
Ovladač není aktivní, jestliže bylo
vozidlo zamknuto zvenku dálkovým
ovladačem nebo klíčem.
Otevření dveří zevnitř je však nadále
možné.
Otev\355r\341n\355
PŘIPRAVENI k ODJEZDU
3

28
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

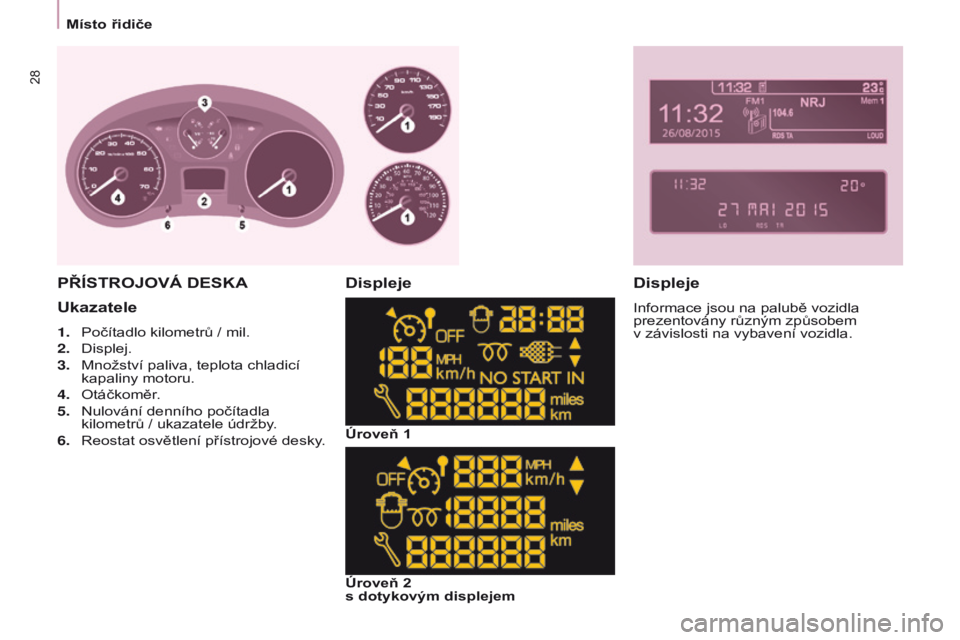

Místo řidiče
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016
Ukazatele
1. Počítadlo kilometrů / mil.
2.
Displej.
3.


Množství paliva, teplota chladicí
kapaliny motoru.
4.


Otáčkoměr
.
5.

Nulování denního počítadla
kilometrů / ukazatele údržby

.
6.

Reostat osvětlení přístrojové desky
.Úroveň 1
PŘÍSTROJOVÁ DESKADispleje
Displeje
Informace jsou na palubě vozidla
prezentovány různým způsobem
v závislosti na vybavení vozidla.
Úroveň 2
s dotykovým displejem
