CITROEN BERLINGO MULTISPACE 2017 Návod na použití (in Czech)

9
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Vnitřní zpětné zrcátko 111
Zrcátko pro sledování dětí 1 11
Obrazovky, nabídky

28, 207, 268
Nastavování data a času


30-31
Ovladače: -


centrální zamykání

27
-


elektrická dětská pojistka

147
-


ovládání oken

1
12
-

výstražná

světla

1
14 Topení, větrání:
-

vytápění

70-71, 74
-


klimatizace
A/C
70-71, 74
Automatická


klimatizace

72-73, 74
Odmrazování - odmlžování


75-76
Stropní světla


103, 184
Uspořádání vpředu

94-95
-


odkládací přihrádky
,
-

odkládací schránka,
-


držák na láhev
,
-

držák na tašku,
-


středová konzola,
-


stropní police,
-


sluneční clona,
-


úložné prostory pod sedadly
.
Dotykový displej

203-263
Autorádio


265-282
Kamera pro couvání


1
17
Deaktivace čelního airbagu spolujezdce

132, 136
Mechanická převodovka


49
Systém „Grip control“


120-121
1
Z

10
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Lokalizace
MÍSTO ŘIDIČE
Pojistky v palubní desce, interiér 187-189
Otevírání kapoty motoru

154
Uspořádání vpředu


94-95
-

odkládací přihrádky
,
-
odkládací schránka,
-

držák na láhev
,
-
držák na tašku,
-

středová konzola,
-

stropní police,
-

sluneční clona,
-

úložné prostory pod sedadly
.
Vnitřní zpětné zrcátko
1
11
Zrcátko pro sledování dětí
1
11
Mechanická převodovka
49Dotykový displej


203-263
Autorádio

265-282
Kamera pro couvání

1
17
Ovladače: -

centrální zamykání

27
-


elektrická dětská pojistka

147
-


ovládání oken

1
12
-

výstražná

světla

1
14
Systém „Grip control“

120-121
T
opení, větrání:
-
vytápění

70-71, 74
-

klimatizace
A/C
70-71, 74
Automatická

klimatizace
72-73, 74
Odmrazování - odmlžování

75-76
Stropní světla

103, 184
Obrazovky
, nabídky
28, 207, 268
Nastavování data a času

30-31

11
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016

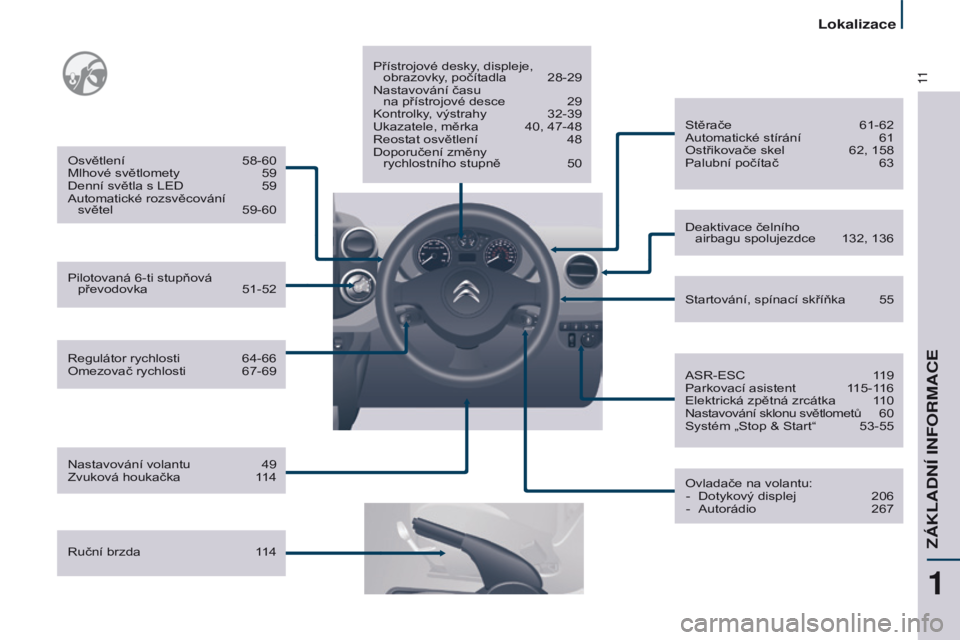

Regulátor rychlosti 64-66
Omezovač rychlosti 67-69
Osvětlení

58-60
Mlhové světlomety

59
Denní světla s LED

59
Automatické rozsvěcování

světel
59-60
Ruční brzda

1
14Přístrojové desky, displeje,
obrazovky, počítadla
28-29
Nastavování času

na přístrojové desce
29
Kontrolky
, výstrahy
32-39
Ukazatele, měrka

40, 47-48
Reostat osvětlení

48
Doporučení změny

rychlostního stupně
50
Nastavování volantu

49
Zvuková houkačka


1
14 Startování, spínací skříňka

55
Stěrače

61-62
Automatické stírání

61
Ostřikovače skel

62, 158
Palubní počítač

63
Ovladače na volantu: -


Dotykový displej

206
-


Autorádio

267
Deaktivace čelního


airbagu spolujezdce
132, 136
ASR-ESC

1
19
Parkovací asistent

1
15-116
Elektrická zpětná zrcátka

1
10
Nastavování sklonu světlometů

6
0
Systém „Stop & Start“

53-55
Pilotovaná 6-ti stupňová
převodovka

51-52
1
Z

12
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Lokalizace
CHARAKTERISTIKY - ÚDR ž BA
Identifikační prvky,
výrobní číslo, lak,
pneumatiky

201
Ostřikovače skel, náplně


158
Výměna žárovek,


osvětlení

181-186 Kontroly


159-160
-


akumulátor
,
-

brzdové destičky
,
-

brzdové bubny
, kotouče,
-

parkovací brzda,
-


filtr s aktivním uhlím / pylový filtr
,
-

olejový filtr
,
-

filtr pevných částic,
-


převodovka.
Odstraňování emisí


41
Pojistky v motorovém prostoru 187, 190
Otevírání kapoty motoru, vzpěra 154Množství náplní
157-158
-

měrka oleje,
-

brzdová kapalina,
-

chladicí kapalina,
-

kapalina posilovače řízení,
-

aditivum do nafty
.
Vypouštění vody, naftový filtr
160
Kontrolky


32-39
Motorový prostor:-

naftový motor

156
-
benzínový motor 155Přerušení přívodu paliva, odvzdušňování
naftového okruhu 163
AdBlue® 164-169
Rozměry
193-196
Motory / Hmotnosti -

benzín

197-198
Motory / Hmotnosti -


Diesel

197, 199-200

13
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
MÍSTO ŘIDIČE
1. Ovladače vnějšího osvětlení
a směrových světel.
2.

Přístrojová deska s displejem.
3.


Ovladače stěračů, ostřikovačů,
palubního počítače.
4.


Spínací skříňka.
5.


Ovladače autorádia.
6.


Čelní airbag řidiče, zvuková
houkačka.
7.


Výškové a podélné nastavování
volantu.
8.


Ovladač regulátoru, omezovače
rychlosti.
9.


Panel s ovladači: parkovací asistent,
nastavování sklonu světlometů, ESC,
Stop & Start.
10.


Ovladač otevírání kapoty motoru.
11

.
Nastavování elektrických vnějších
zpětných zrcátek.
12.


Ovladače předních oken.
13.


Panel s ovladači: výstražná světla,
centrální zamykání, dětská pojistka.
14.


Zapalovač cigaret.
15.


Ovladače topení-větrání.
16.


Předvolič mechanické pilotované
převodovky nebo Grip control.
17.


Dotykový displej
18.


Zásuvka USB (ve vozidle
s

mechanickou pilotovanou
převodovkou).
19.

Zásuvka USB (ve vozidle
s

mechanickou převodovkou).
1
Z

14
Berlingo2VP_cs_Chap01_vue-ensemble_ed02-2016
Představení
MÍSTO ŘIDIČE
1. Ovladače vnějšího osvětlení
a směrových světel.
2.

Přístrojová deska s displejem.
3.


Ovladače stěračů, ostřikovačů,
palubního počítače.
4.


Spínací skříňka.
5.


Ovladače autorádia.
6.


Čelní airbag řidiče, zvuková
houkačka.
7.


Výškové a podélné nastavování
volantu.
8.


Ovladač regulátoru, omezovače
rychlosti.
9.


Panel s ovladači: parkovací asistent,
nastavování sklonu světlometů, ESC,
Stop & Start, alarm.
10.


Ovladač otevírání kapoty motoru.
11

.
Nastavování elektrických vnějších
zpětných zrcátek.
12.


Ovladače předních oken.
13.


Panel s ovladači: výstražná světla,
centrální zamykání, dětská pojistka.
14.


Zapalovač cigaret.
15.


Ovladače topení-větrání.
16.


Ovladač mechanické pilotované
převodovky nebo Grip control.
17.


Dotykový displej.
18.


Zásuvka USB (ve vozidle
s

mechanickou pilotovanou
převodovkou).
19.

Zásuvka USB (ve vozidle
s

mechanickou převodovkou).

15
Berlingo2VP_cs_Chap02_eco-conduite_ed02-2016

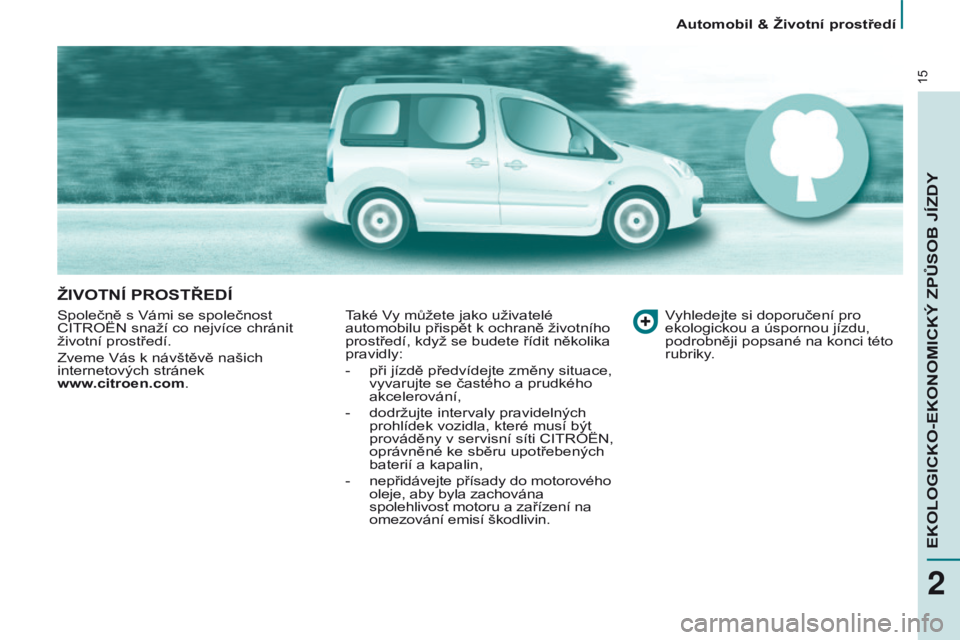

žIVOTNÍ PROSTŘEDÍ
Společně s Vámi se společnost
CITROËN snaží co nejvíce chránit
životní prostředí.
Zveme Vás k návštěvě našich
internetových stránek
www.citroen.com.Také Vy můžete jako uživatelé
automobilu přispět k ochraně životního
prostředí, když se budete řídit několika
pravidly:
-

při jízdě předvídejte změny situace,
vyvarujte se častého a prudkého
akcelerování,
-


dodržujte intervaly pravidelných
prohlídek vozidla, které musí být
prováděny v servisní síti CITROËN,
oprávněné ke sběru upotřebených
baterií a kapalin,
-
nepřidávejte přísady do motorového


oleje, aby byla zachována
spolehlivost motoru a zařízení na
omezování emisí škodlivin. Vyhledejte si doporučení pro
ekologickou a úspornou jízdu,
podrobněji popsané na konci této
rubriky.
2
EKOLOGICKO-EKONOMICKÝ ZP
#SOB JÍZDY
Automobil & Životní prostředí

16
Berlingo2VP_cs_Chap02_eco-conduite_ed02-2016

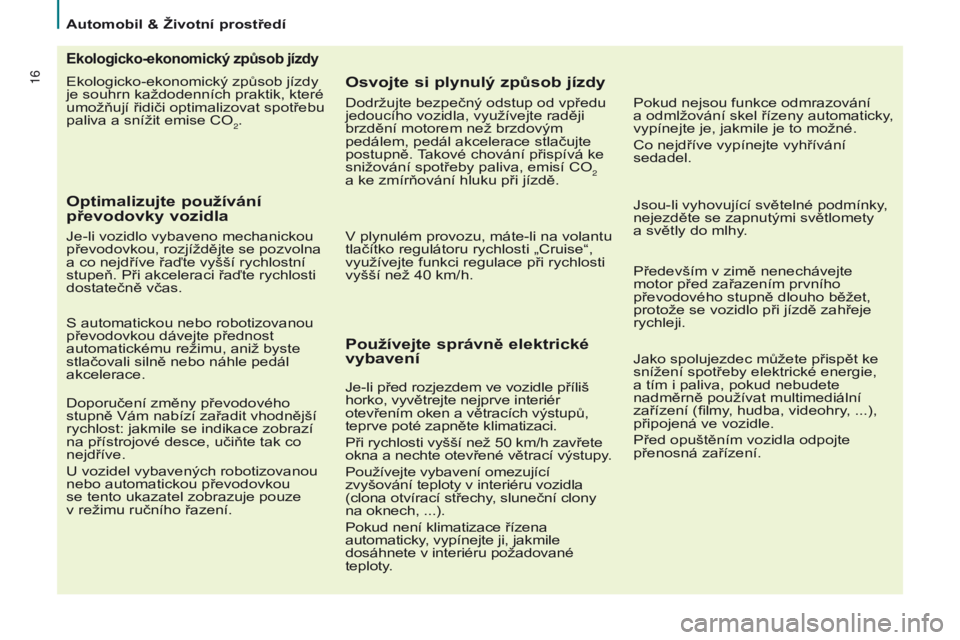

Ekologicko-ekonomický způsob jízdy
je souhrn každodenních praktik, které
umožňují řidiči optimalizovat spotřebu
paliva a snížit emise CO
2.
Ekologicko-ekonomický způsob jízdy
Optimalizujte používání
převodovky vozidla
Je-li vozidlo vybaveno mechanickou
převodovkou, rozjíždějte se pozvolna
a co nejdříve řaďte vyšší rychlostní
stupeň. Při akceleraci řaďte rychlosti
dostatečně včas.
S automatickou nebo robotizovanou
převodovkou dávejte přednost
automatickému režimu, aniž byste
stlačovali silně nebo náhle pedál
akcelerace.
Doporučení změny převodového
stupně Vám nabízí zařadit vhodnější
rychlost: jakmile se indikace zobrazí
na přístrojové desce, učiňte tak co
nejdříve.
U vozidel vybavených robotizovanou
nebo automatickou převodovkou
se tento ukazatel zobrazuje pouze
v režimu ručního řazení.
Osvojte si plynulý způsob jízdy
Dodržujte bezpečný odstup od vpředu
jedoucího vozidla, využívejte raději
brzdění motorem než brzdovým
pedálem, pedál akcelerace stlačujte
postupně. Takové chování přispívá ke
snižování spotřeby paliva, emisí CO
2
a ke zmírňování hluku při jízdě.
V plynulém provozu, máte-li na volantu
tlačítko regulátoru rychlosti „Cruise“,
využívejte funkci regulace při rychlosti
vyšší než 40 km/h.
Používejte správně elektrické
vybavení
Pokud nejsou funkce odmrazování
a odmlžování skel řízeny automaticky,
vypínejte je, jakmile je to možné.
Co nejdříve vypínejte vyhřívání
sedadel.
Jsou-li vyhovující světelné podmínky,
nejezděte se zapnutými světlomety
a
světly do mlhy.
Především v zimě nenechávejte
motor před zařazením prvního
převodového stupně dlouho běžet,
protože se vozidlo při jízdě zahřeje
rychleji.
Jako spolujezdec můžete přispět ke
snížení spotřeby elektrické energie,
a tím i paliva, pokud nebudete
nadměrně používat multimediální
zařízení (filmy, hudba, videohry,
...),
připojená ve vozidle.
Před opuštěním vozidla odpojte
přenosná zařízení.
Je-li před rozjezdem ve vozidle příliš
horko, vyvětrejte nejprve interiér
otevřením oken a větracích výstupů,
teprve poté zapněte klimatizaci.
Při rychlosti vyšší než 50 km/h zavřete
okna a nechte otevřené větrací výstupy.
Používejte vybavení omezující
zvyšování teploty v interiéru vozidla
(clona otvírací střechy, sluneční clony
na oknech,

...).
Pokud není klimatizace řízena
automaticky, vypínejte ji, jakmile
dosáhnete v interiéru požadované
teploty.
Automobil & Životní prostředí

17
Berlingo2VP_cs_Chap02_eco-conduite_ed02-2016
Omezte příčiny zvýšené
spotřeby
Rozložte hmotnost nákladu
rovnoměrně na celé vozidlo; nejtěžší
zavazadla umístěte na podlahu
zavazadlového prostoru, co nejblíže
k zadním sedadlům.
Omezte zatížení vozidla
a
minimalizujte aerodynamický odpor
(střešní tyče, střešní zahrádka, nosič
jízdních kol, přívěs,
...). Použijte
raději uzavřený střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.
Po skončení zimního období vyměňte
své zimní pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku
nalepeném na sloupku dveří vozidla na
straně řidiče.
Tuto kontrolu provádějte především:
-

před dlouhou jízdou,
-


při změně ročního období,
-


po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat
rezervní kolo a pneumatiky přívěsu
nebo karavanu.
Dbejte na pravidelnou údržbu
vozidla (olej, olejový filtr

, vzduchový
filtr, kabinový filtr,
...) a řiďte se
harmonogramem úkonů doporučených
v dokumentu Plán údržby od výrobce.
Pokud se u vozidla s naftovým
motorem BlueHDi objeví závada
systému SCR, začne vozidlo
znečišťovat životní prostředí.
Urychleně se obraťte na servis sítě
CITROËN nebo na jiný odborný servis
za účelem opravy, aby se úroveň emisí
oxidu dusíku opět vrátila na hodnoty
stanovené příslušnými předpisy. Při čerpání paliva do palivové nádrže
nepokračujte po třetím vypnutí pistole.
Zamezíte tak přetečení paliva
z nádrže.
U nového vozidla zaznamenáte
pravidelnější hodnotu průměrné
spotřeby paliva až po ujetí
prvních 3 000 km.
2
EKOLOGICKO-EKONOMICKÝ ZP
#SOB JÍZDY
Automobil & Životní prostředí

18
Berlingo2VP_cs_Chap03_Pret-a-partir_ed02-2016

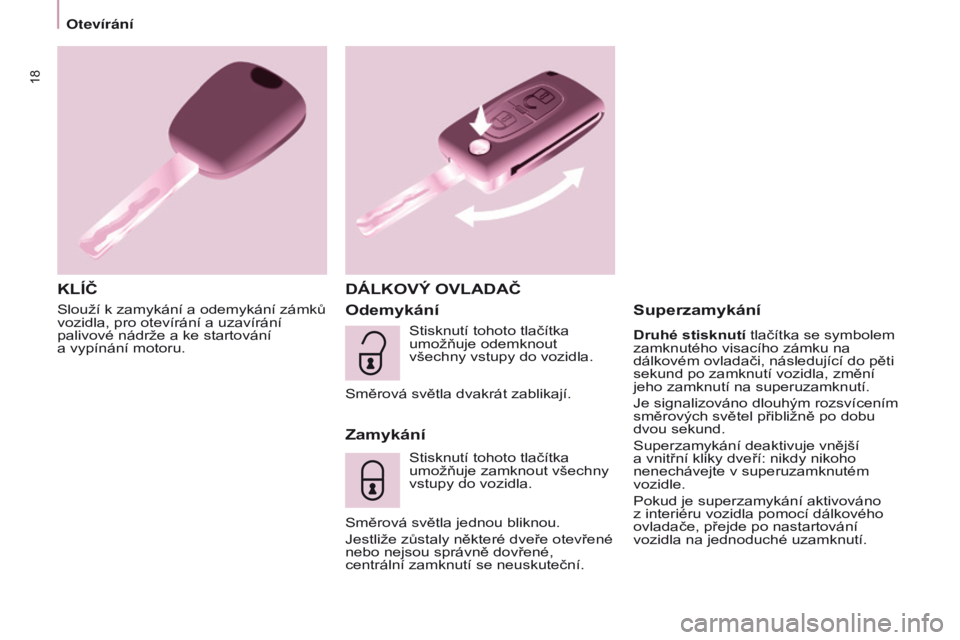

Slouží k zamykání a odemykání zámků
vozidla, pro otevírání a uzavírání
palivové nádrže a
ke startování
a vypínání motoru.
KLÍČD ÁLKOVÝ OVLADAČ
Odemykání
Zamykání
Stisknutí tohoto tlačítka
umožňuje zamknout všechny
vstupy do vozidla.
Směrová světla jednou bliknou.
Jestliže zůstaly některé dveře otevřené
nebo nejsou správně dovřené,
centrální zamknutí se neuskuteční.
Superzamykání
Druhé stisknutí tlačítka se symbolem
zamknutého visacího zámku na
dálkovém ovladači, následující do pěti
sekund po zamknutí vozidla, změní
jeho zamknutí na superuzamknutí.
Je signalizováno dlouhým rozsvícením
směrových světel přibližně po dobu
dvou sekund.
Superzamykání deaktivuje vnější
a
vnitřní kliky dveří: nikdy nikoho
nenechávejte v
superuzamknutém
vozidle.
Pokud je superzamykání aktivováno
z
interiéru vozidla pomocí dálkového
ovladače, přejde po nastartování
vozidla na jednoduché uzamknutí.
Stisknutí tohoto tlačítka
umožňuje odemknout
všechny vstupy do vozidla.
Směrová světla dvakrát zablikají.
Otevír
