CITROEN BERLINGO MULTISPACE 2017 Omistajan Käsikirjat (in Finnish)

79
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
TAKAPENKKI
Penkin molemmat osat (1/3 - 2/3) voi
kääntää pystyasentoon tai irrottaa
erikseen.
Niskatuki
Takapenkissä (1/3 - 2/3) on irrotettavat
niskatuet. Yläasento: nosta niskatuki ylös.
a

la-asento: laske niskatuki alas
painamalla sitä.
Kun niskatuki on yläasennossa,
irrota se painamalla kielekkeestä ja
nostamalla sitä.
a
seta niskatuki takaisin paikalleen
työntämällä sen varret selkänojan
reikiin kohtisuorassa asennossa.
ERGONOMIA ja MUKAVUUS
4
Istuimet

80
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Istuimen kääntäminen
pystyasentoon
Esimerkki istuimen osan 1/3 säädöistä.
Osan 2/3 säädöt ovat samanlaiset. -

Nosta istuimen takana olevaa
harmaata kytkinvipua.
-

Käännä istuin pystyasentoon.
Asettaminen takaisin paikalleen
Kun istuin on jälleen istuma-
asennossa, varmista, että se on
lukkiutunut kiinni lattiaan.
-

Laske niskatuki ala-asentoon.
-


Siirrä etuistuimia tarvittaessa
eteenpäin.
-

Paina selkänojan yläosassa olevaa
harmaata kytkintä.
-

Käännä selkänoja istuinta vasten. Käännä istuinta taaksepäin, kunnes se
lukkiutuu.
Nosta selkänoja pystyyn.
Istuin on lukkiutunut paikalleen, kun
selkänojan yläosassa olevaa kytkintä
ei enää näy

.
Istuimet

81
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016

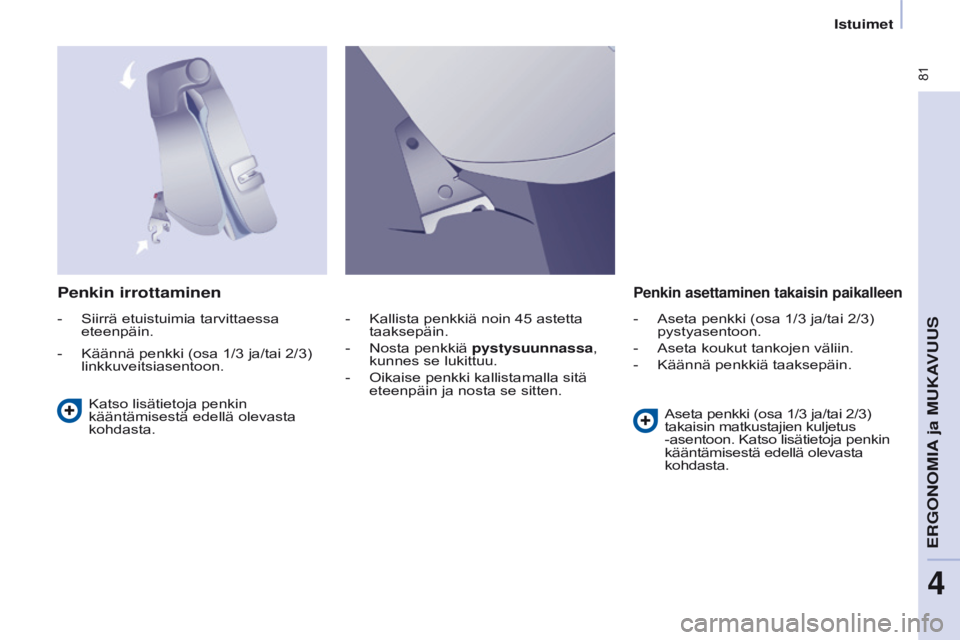

Penkin irrottaminenPenkin asettaminen takaisin paikalleen
Katso lisätietoja penkin
kääntämisestä edellä olevasta
kohdasta. a seta penkki (osa 1/3 ja/tai 2/3)
takaisin matkustajien kuljetus
-asentoon. Katso lisätietoja penkin
kääntämisestä edellä olevasta
kohdasta.
-

Kallis
ta penkkiä noin 45 astetta
taaksepäin.
-
Nosta penkkiä
pystysuunnassa,
kunnes se lukittuu.
-
Oikaise penkki kallistamalla sitä
eteenpäin ja nosta se sitten.
-


Siirrä etuistuimia tarvittaessa
eteenpäin.
-


Käännä penkki (osa 1/3
ja/tai 2/3)
linkkuveitsiasentoon. - a seta penkki (osa 1/3 ja/tai 2/3)
pystyasentoon.
- a seta koukut tankojen väliin.
-
Käännä penkkiä taaksepäin.
ERGONOMIA ja MUKAVUUS
4
Istuimet

82
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
TAKAISTUIMET (5- PAIKKAINEN MALLI )Niskatuki
Jokainen istuin voidaan irrottaa erikseen.
Kun istuimen selkänoja nostetaan
pystyyn tai istuin asennetaan
paikalleen irrotuksen jälkeen, tarkista
selkänojan lukkiutuminen ja istuimen
kiinnitys lattiaan.
Kolmessa erillisessä takaistuimessa on
irrotettavat niskatuet.
Kun keski-istuimen selkänoja taitetaan
istuinta vasten, sitä voidaan käyttää
pöytätasona, jossa on mukiteline. Yläasento: nosta ja vedä niskatuki
ylös.
a

la-asento: laske niskatuki alas
painamalla sitä.
Niskatuen poistaminen: nosta niskatuki
yläasentoon, paina kytkintä ja vedä
niskatuki pois.
Niskatuen asentaminen paikalleen:
työnnä varret reikiin ja aseta se
paikalleen selkänojan suuntaisesti.
Istuimet

83
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Istuimen selkänojan kallistusSelkänojan kääntäminen
pöytätasoksi Selkänojan kääntäminen paikalleen
Istuimen taittaminen ja
kääntäminen pystyyn Istuimen asettaminen paikalleen
- Käännä kytkintä ja säädä
selkänojan kaltevuutta.
-

V
edä kytkintä ja käännä selkänoja
istuinosan päälle.
Älä aseta pöytätasona olevan
selkänojan päälle kovia tai painavia
esineitä. Irtonaiset esineet voivat
lentää vaarallisen voimakkaasti
matkustamon eri puolille äkillisen
jarrutuksen yhteydessä. -

V
edä kytkintä, vapauta
selkänojan lukitus ja käännä se
perusasentoon.
Kun käännät selkänojan ylös, varmista,
että se lukkiutuu hyvin paikalleen.
-

Käännä istuimen selkänoja ensin
pöytätasoksi vetämällä kytkimestä.
-


Nosta istuimen takana olevaa
vipua, jolloin istuin vapautuu
takakiinnityspisteistä.
-


Käännä istuin kokonaan eteen,
kunnes se lukkiutuu yläasentoon.-

Paina punaista kytkintä.
-

Käännä istuin siten, että se
kiinnittyy takakiinnityspisteisiin.
-


Nosta selkänoja pystyyn vetämällä
kytkimestä.
-


V
armista, että istuin ja selkänoja
ovat lukkiutuneet paikalleen.
Ennen kuin käännät istuimen,
tarkista, ettei lukituspisteessä
oleva esine tuki sitä eikä estä
istuimen lukitsemista paikalleen.
ERGONOMIA ja MUKAVUUS
4
Istuimet

84
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Istuimen irrottaminen
- Tarvittaessa, vedä istuin täysin eteen ja paina niskatuki alas.
-

T
aita istuin eteen ja pystyasentoon.
Käyttö
Istuimen siirtämisen yhteydessä:
-
Älä jätä irrotettua niskatukea
matkustamoon, vaan säilytä
sitä esim. kannellisessa
säilytyslokerossa tai kiinnitä tukeen.
-


T
arkista, että matkustaja saa aina
turvavyön esille. Tarkista turvavyön
vapaa liike ja lukkiutuminen
salpaan.
-

V
alvo, että matkustajat säätävät
turvavyön korkeudet sopiviksi ja
käyttävät turvavöitä matkan aikana.
Katso lisätietoja istuimen
taittamisesta edellä olevasta
kohdasta.
-

Paina punaista vipua, jolloin
etujalkojen lukitus vapautuu.
-


Käännä ylös nostettua istuinta noin
45° taaksepäin pitämällä samalla
vipua painettuna.
-


V

apauta vipu.
-

Nosta istuinta

pystysuunnassa,
kunnes se lukittuu.
-

Oikaise penkki kallistamalla sitä
eteenpäin ja nosta se sitten.
Istuimen asettaminen paikalleen
- Käännä istuinta 45° eteenpäin.
- a seta koukut kahden tangon väliin.
-

Käännä istuinta siten, että se
kiinnittyy takakiinnityspisteisiin.
-


V
edä kytkintä ja käännä selkänoja
perusasentoon.
-
a senna niskatuki.
Ennen kuin käännät istuimen,
tarkista, ettei lukituspisteessä
oleva esine tuki sitä eikä estä
istuimen lukitsemista paikalleen.
Istuimet

85
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Niskatuki
Voidaan irrottaa.
Yläasento: paina kielekettä, nosta ja
vedä niskatuki ylös.
a
la-asento: työnnä kielekettä ja paina
niskatuki alas.
Niskatuen poistaminen: nosta niskatuki
yläasentoon ja vedä se pois.
Kiinnitä niskatuki auton sisällä niin,
ettei siitä aiheudu vaaraa auton
liikkuessa.
Niskatuen laittaminen paikalleen:
työnnä niskatuen varret reikiin ja aseta
se paikalleen selkänojan suuntaisesti.
Jokainen istuin voidaan irrottaa ja
laittaa määrätylle paikalleen, joka on
merkitty tarralla.
Toisen ja kolmannen rivin istuimet ovat
erilliset ja niitä voi muunnella.
TAKAISTUIMET
(7- PAIKKAINEN MALLI )
ERGONOMIA ja MUKAVUUS
4
Istuimet

86
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Vasen reunaistuin
2. rivin istuimet
3. rivin istuimet
Keskimmäinen istuinOikea reunaistuin
Oikea reunaistuin
Vasen reunaistuin
Istuimet

87
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016
Istuimen selkänojan kallistus
-
Käännä kytkintä ja säädä
kaltevuutta.
Selkänojan kääntäminen pöytätasoksi
-


Paina niskatuki mahdollisimman
alas.
-


Käytä kytkintä ja käännä selkänoja
istuinosan päälle. Selkänojan kääntäminen paikalleen
-


V
edä kytkintä, vapauta
selkänojan lukitus ja käännä se
perusasentoon.
-
V
armista, että se lukkiutuu hyvin
paikalleen.
Istuimen taittaminen ja kääntäminen
pystyyn
-
Käännä istuin pöytätasoksi.
-


V
edä istuimen takana olevaa
punaista hihnaa, jolloin istuimen
jalat vapautuvat lattiakiinnityksestä.
-

Käännä istuin kokonaan eteen.
2. rivin istuimen muunneltavuusIstuimen asettaminen paikalleen
-
Käännä istuin taaksepäin.
Ennen istuimen kääntämistä
varmista, että:
-


kenenkään 3. rivin
matkustajan jalka ei ole
lattiakiinnityksen kohdalla
esteenä
-


istuin lukittuu hyvin lattiaan
-


matkustajan turvavyö on
helposti saatavilla

.
ERGONOMIA ja MUKAVUUS
4
Istuimet

88
Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016Berlingo2VP_fi_Chap04_Ergonomie_ed02-2016

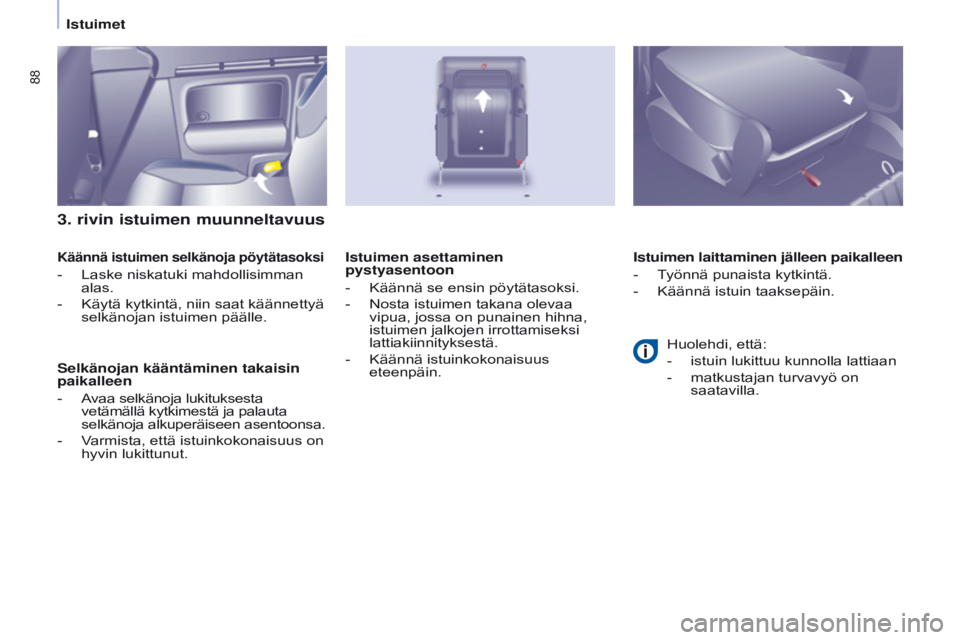

3. rivin istuimen muunneltavuus
Käännä istuimen selkänoja pöytätasoksi
- Laske niskatuki mahdollisimman
alas.
-

Käytä kytkintä, niin saat käännettyä
selkänojan istuimen päälle.
Selkänojan kääntäminen takaisin
paikalleen
-


a
vaa selkänoja lukituksesta

vetämällä kytkimestä ja palauta
selkänoja alkuperäiseen asentoonsa.
-

V
armista, että istuinkokonaisuus on
hyvin lukittunut. Istuimen laittaminen jälleen paikalleen
-
T yönnä punaista kytkintä.
-
Käännä istuin taaksepäin.
Istuimen asettaminen
pystyasentoon
-

Käännä se ensin pöytätasoksi.
-

Nosta istuimen takana olevaa
vipua, jossa on punainen hihna,
istuimen jalkojen irrottamiseksi
lattiakiinnityksestä.
-


Käännä istuinkokonaisuus
eteenpäin. Huolehdi, että:
-


istuin lukittuu kunnolla lattiaan
-


matkustajan turvavyö on
saatavilla

.
Istuimet
