CITROEN BERLINGO MULTISPACE 2017 Omistajan Käsikirjat (in Finnish)

+ +
39
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
SCR-järjestelmä
Varoitukset TietojaRatkaisu - toimenpide
Merkkivalot URE a
ja Service sekä moottorin
itsediagnostiikan merkkivalo syttyvät;
SCR

-järjestelmässä on havaittu toimintahäiriö. Kyse on hetkellisestä häiriöstä, varoitus katoaa
heti, kun pakokaasupäästöt palautuvat vaatimusten
mukaisiksi.
50
km:n jälkeen (30 mailia) ilman
AdBlue
® -lisäainetta
T
oimintahäiriön varmistus, joka ei ole yhteydessä
lisäaineen puuttumiseen.a jettavissa oleva matka on 1 100 km (700 mailia).
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen
moottorivian estämiseksi.
Toimintahäiriö on varmistettu.
Seuraavan kerran, kun sytytysvirta kytketään,
ajettavissa oleva matka tulee näyttöön kilometreinä
(maileina) ja varoitus toistuu 30
sekunnin välein.
Sallitun ajomatkan raja on saavutettu,
pakokaasupäästöt ylittävät normin sallimat rajat.
Moottorin uudelleenkäynnistys on mahdoton. Jotta moottori voidaan jälleen käynnistää, on
ehdottomasti otettava yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Diesel BlueHDi
VALMIINA AJOON
3

40
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
POLTTOAINEMITTARIJÄÄHDYTYSNESTEEN
LÄMP

ö TILA
Osoitin on punaisen alueen
alapuolella: normaalitoiminta.
Vaativissa käyttöolosuhteissa tai
kuumissa ilmasto-olosuhteissa osoitin
saattaa lähestyä punaista aluetta.Toimi seuraavasti, jos osoitin on
punaisella alueella:
Hiljennä vauhtia tai anna moottorin
käydä joutokäynnillä.
Toimi seuraavasti, jos merkkivalo
syttyy:
- Pysäytä auto välittömästi ja katkaise

sytytysvirta. Moottorin jäähdytyspuhallin
saattaa jäädä toimimaan joksikin aikaa,
enintään 10
minuutiksi.
- anna moottorin jäähtyä, tarkasta
jäähdytysnesteen taso ja lisää sitä
tarvittaessa.
Jäähdytysjärjestelmässä on painetta.
Noudata seuraavia ohjeita ja varo
kuuman nesteen roiskumista, sillä
se
voi aiheuttaa palovammoja:
-

Odota vähintään yksi tunti moottorin

sammuttamisen jälkeen, ennen kuin
suoritat huoltotoimenpiteitä.
-
a
vaa korkkia ensin
neljäsosakierroksen verran, jotta
paine laskee.
-


Kun paine on laskenut, tarkasta
paisuntasäiliö

n taso.
- Irrota tarvittaessa korkki ja lisää nestettä.Jos osoitin on edelleen punaisella
alueella, tarkistuta järjestelmä
CITROËN-verkostolla tai valtuutetussa
korjaamossa.Lisätietoa saat osan "Täyttötasot"
otsikosta 7.
Lisätietoa saat osan "Polttoaine"
otsikosta 7.
Polttoaineen taso testataan aina, kun
avain laitetaan M-asentoon.
Mittari osoittaa:
-

1:

säiliö on täynnä, noin 60

litraa
-

0:

säiliö on vajaa, merkkivalo jää
palamaan. Merkkivalo syttyy, kun
polttoainetta on jäljellä noin 8

litraa.

41
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
PAKOKAASUPÄÄSTö JEN VALVONTA
EOBD (European On
Board Diagnosis) on
pakokaasupäästöjen
valvontajärjestelmä, joka
valvoo mm. seuraavia
päästötasoja:
-

CO (hiilim
onoksidi),
-

HC (palamattomat hiiliv
edyt),
-

NOx (typen oksidit), jotka
katalysaattoreiden jälkeen
asennetut happianturit tunnistavat.
-


hiukkaset.
ALENTUNEEN RENGASPAINEEN VALVONTAJÄRJESTELMÄ
Järjestelmä valvoo
jatkuvasti neljän
renkaan painetta heti,
kun autolla lähdetään
liikkeelle.
Jokaisen pyörän venttiiliin on
asennettu paineanturi (lukuunottamatta
varapyörää).
Järjestelmä antaa hälytyksen heti, kun
se havaitsee alhaisen rengaspaineen
yhdessä tai useammassa pyörässä.
a

lentuneen rengaspaineen
valvontajärjestelmä on ajon
apulaite, se ei korvaa kuljettajan
valppautta.
Kuljettajaa varoitetaan
pakokaasujen käsittelyjärjestelmän
toimintahäiriöistä tämän
merkkivalon syttyessä mittaristoon.
Kun tämä merkkivalo syttyy, tarkistuta
järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa. Rengaspaineet on silti
tarkistettava kuukausittain (myös
varapyörän), ja samoin ennen
pitkää matkaa.
Jos ajetaan alentuneilla
rengaspaineilla, se heikentää pitoa
tiehen, pidentää jarrutusmatkaa,
aiheuttaa renkaiden ennenaikaista
kulumista erityisesti vaativissa ajo-
olosuhteissa (raskas kuorma, korkea
ajonopeus, pitkä ajomatka).
a

jaminen alentuneilla
rengaspaineilla lisää polttonesteen
kulutusta.
a

utoosi tarkoitetut rengaspaineet
löytyvät rengaspainetarrasta.
Katso otsikko 9, osa
"Tunnistetiedot".
Rengaspaineiden tarkistus on
tehtävä kylmistä renkaista (auto on
ollut pysäytettynä vähintään yhden
tunnin tai sillä on ajettu alle 10
km
kohtalaisella nopeudella).
Muussa tapauksessa lisää 0,3
baaria
tarrassa osoitettuihin lukemiin.
VALMIINA AJOON
3

42
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hälytys pysyy voimassa, kunnes
rengaspainetta on lisätty, kyseinen
rengas/renkaat korjattu tai
vaihdettu.
Varapyörässä (kapeanmallinen
varapyörä tai teräsvanteella) ei ole
paineanturia.
Toimintahäiriö
Alentuneen rengaspaineen
hälytys
alentunut rengaspaine ei aina
aiheuta renkaan ulkomuodossa
näkyvää muutosta. Älä siis
tyydy pelkkään silmämääräiseen
tarkastukseen.
Hälytys on kyseessä, kun tämä
merkkivalo syttyy palamaan
kiinteästi ja kuuluu merkkiääni
sekä varustetason mukaan,
näyttöön tulee viesti. Järjestelmässä on
toimintahäiriö, jos alentuneen
rengaspaineen merkkivalo
syttyy vilkkuen ja sen jälkeen
jää palamaan kiinteästi ja samalla
syttyy huollon merkkivalo sekä
varustetason mukaan, myös viesti voi
tulla näkyviin.
Tässä tapauksessa rengaspaineiden
tarkkailu ei ole enää taattu.
Jos alentunut rengaspaine havaitaan
yhdessä renkaassa, varustetason
mukaan kuva tai viesti kertoo mistä
renkaasta on kyse.
-
a
lenna ajonopeuttasi ehdottomasti,
vältä äkkinäisiä ohjausliikkeitä sekä
äkkijarrutuksia.
-

Pysähdy heti, kun se on
mahdollista ja liikenneolosuhteet
sallivat.
-


Jos on kyse rengasrikosta, käytä
renkaan väliaikaisen korjauksen
paikkaussarjaa tai vaihda
varapyörä (varustetason mukaan),
tai
-


jos

autossasi on kompressori (esim.
renkaan väliaikaiseen korjaukseen
tarkoitettu sarja), tarkista neljän
renkaan paine kylmistä renkaista,
tai
-


jos tarkistusta ei ole mahdollista
tehdä heti, aja varovaisesti
alhaisella nopeudella. Hälytys tulee näkyviin myös sillo

in,
kun vähintään yksi pyöristä on
ilman paineanturia (esimerkiksi
autoon on asennettu kapea tai
peltivanteella oleva varapyörä).
Käänny CITROËN-huoltoverkoston
tai valtuutetun korjaamon puoleen
järjestelmän tarkistusta varten,
tai rengasrikon jälkeen, anna ao.
liikkeen asentaa alkuperäiselle
vanteelle rengas, joka on varustettu
paineanturilla.

43
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
RENGASPAINEEN VALVONTAJÄRJESTELMÄ
JA
UUDELLEENALUSTUS
Järjestelmä, joka valvoo renkaiden
painetta automaattisesti ajon aikana.
Järjestelmä valvoo neljän renkaan
painetta heti, kun auto on liikkeessä.
Se vertaa renkaissa olevien
nopeusantureiden lähettämää tietoa
viitearvoihin, jotka tulee olla
säädettynä aina rengaspaineen
tarkistuksen yhteydessä tai renkaan
vaihdon jälkeen.
Hälytys laukeaa heti, kun järjestelmä
havaitsee alentuneen rengaspaineen
yhdessä tai useammassa renkaassa.a lentuneen rengaspaineen
tarkkailujärjestelmä ei korvaa
kuljettajan tarkkaavaisuutta.
Järjestelmä ei poista kuljettajan
velvollisuuutta tarkastaa rengaspaineet
kuukausittain (unohtamatta
varapyörää) ja samoin aina ennen
pitkää ajomatkaa.
a

jaminen renkailla, joissa on alentunut
rengaspaine, heikentää auton hallintaa,
pidentää jarrutusmatkoja, aiheuttaa
renkaiden ennenaikaista kulumista
varsinkin vaativissa ajo-olosuhteissa
(raskas kuorma, korkea ajonopeus,
pitkä ajomatka).
a

jaminen renkailla, joissa on
alentunut rengaspaine, lisää
polttonesteen kulutusta. Suositellut rengaspaineet autoosi
löytyvät rengaspainetarrasta.
Katso lisätietoja auton tunnistetiedoista
sitä vastaavasta kohdasta.
Rengaspaineiden tarkistus on tehtävä
kylmistä renkaista (auto on seisonut
vähintään yhden tunnin, tai ajomatka
kohtuullisella nopeudella on ollut alle
10
km).
Päinvastaisessa tapauksessa (kuumat
renkaat) lisää 0,3
baaria tarrassa
mainittuihin arvoihin.
VALMIINA AJOON
3

44
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Alentuneen rengaspaineen
varoitus
Varoitus havaitaan, kun tämä
merkkivalo syttyy palamaan
kiinteästi, kuuluu merkkiääni ja,
auton varustetason mukaan,
ilmestyy viesti.Ennen järjestelmän
uudelleenalustusta varmista, että
rengaspaineet ovat oikeat auton
käyttöä ja olosuhteita ajatellen sekä
rengaspainetarrassa osoitettujen
arvojen mukaiset.
a

lentuneen rengaspaineen varoitus on
luotettava vain sinä tapauksessa, että
järjestelmän uudelleenalustus tehdään
neljän renkaan paineiden ollessa
oikeat.
a

lentuneen rengaspaineen
tunnistusjärjestelmä ei ilmoita,
mikäli paine on virheellinen
uudelleenalustuksen hetkellä.
Paineen väheneminen renkaasta
ei aina aiheuta näkyvää muutosta
renkaassa.
Älä tyydy yhteen silmämääräiseen
tarkastukseen. Varoitus pysyy voimassa, kunnes
varoitusjärjestelmä alustetaan
uudelleen.
F

Vähennä välittömästi ajonopeutta,
vältä äkkiliik

keitä ohjauspyörällä
sekä äkkijarrutuksia.
F

Pysätä auto heti, kun
liikennelosuhteet sallivat. F

Jos sinulla on kompressori, esim.
tilapäiseen paikkaussarjaan
kuuluva, tarkista rengaspaineet
kylmistä renkaista.
F

Jos tarkistusta ei voi tehdä
välittömästi, aja varovaisuutta
noudattaen alhaisella nopeudella.
tai
F


Rengasrikon sattuessa
käytä renkaan väliaikaiseen
paikkaukseen tarkoitettua sarjaa
tai vaihda varapyörä (varustetason
mukaan).
Uudelleenalustus
Järjestelmä on alustettava uudelleen
aina, kun yhden tai useamman
renkaan rengaspainetta on korjattu,
ja aina renkaan tai renkaiden vaihdon
jälkeen.

45
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016

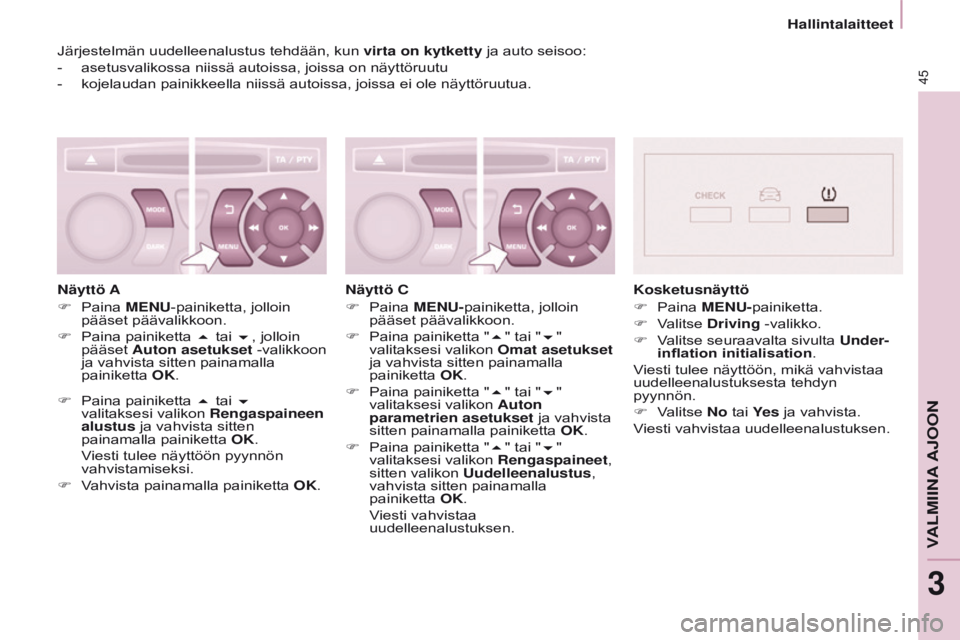

Järjestelmän uudelleenalustus tehdään, kun virta on kytketty ja auto seisoo:
-
asetusvalikossa niissä autoissa, joissa on näyttöruutu
-


kojelaudan painikkeella niissä autoissa, joissa ei ole näyttöru
utua.
Näyttö A
F

Paina
MENU-painiketta, jolloin
pääset päävalikkoon.
F

Paina painiketta
5 tai 6, jolloin
pääset Auton asetukset -valikkoon
ja vahvista sitten painamalla
painiketta OK.
F

Paina painiketta
5 tai 6
valitaksesi valikon Rengaspaineen
alustus ja vahvista sitten
painamalla painiketta OK.
V

iesti tulee näyttöön pyynnön
vahvistamiseksi.
F

V
ahvista painamalla painiketta OK. Näyttö C
F

Paina
MENU-painiketta, jolloin
pääset päävalikkoon.
F

Paina painiketta "
5" tai "6"
valitaksesi valikon Omat asetukset
ja vahvista sitten painamalla
painiketta OK.
F

Paina painiketta "
5" tai "6"
valitaksesi valikon Auton
parametrien asetukset ja vahvista
sitten painamalla painiketta OK.
F

Paina painiketta "
5" tai "6"
valitaksesi valikon Rengaspaineet,
sitten valikon Uudelleenalustus,
vahvista sitten painamalla
painiketta OK.
V

iesti vahvistaa
uudelleenalustuksen. Kosketusnäyttö
F

Paina
MENU-painiketta.
F

V
alitse Driving -valikko.
F

V
alitse seuraavalta sivulta Under-
inflation initialisation.
Viesti tulee näyttöön, mikä vahvistaa
uudelleenalustuksesta tehdyn
pyynnön.
F

V
alitse No tai Ye s ja vahvista.
Viesti vahvistaa uudelleenalustuksen.
VALMIINA AJOON
3

46
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Järjestelmä huomioi uudet tallennetut
rengaspaineet viitearvoina.
a
lhaisen rengaspaineen
varoitus on luotettava vain siinä
tapauksessa, että järjestelmä
uudelleenalustetaan niin, että kaikkien
neljän renkaan paineet on asetettu
oikein.
Kun järjestelmään on tehty
mikä tahansa toimenpide, on
rengaspaineet sen jälkeen
tarkistettava ja järjestelmä
alustettava uudelleen.
Lumiketjut
Järjestelmää ei saa
uudelleenalustaa lumiketjujen
asennuksen tai poiston jälkeen.
Painike kojelaudassa
F
Paina tätä painiketta pitkään.
Korkea merkkiääni vahvistaa
uudelleenalustuksen.
Matala merkkiääni ilmaisee, että
uudelleenalustusta ei ole tehty
.
Toimintahäiriö
Rengaspaineen merkkivalo vilkkuu ja
jää sitten palamaan kiinteästi, samalla
syttyvä service-huoltomerkkivalo
osoittaa, että järjestelmässä on häiriö.
Rengaspaineen tarkkailujärjestelmä ei
enää välttämättä toimi moitteetta.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.

47
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
HUOLTOMITTARI
Huoltomittari ilmoittaa muuttuvista
huoltoväleistä.Yli 1
000 km seuraavaan huoltoon
Esimerkki: Kilometrimäärä, joka
voidaan ajaa ennen seuraavaa
huoltoa, on 4
800 km. Kun sytytysvirta
kytketään, näytössä on muutaman
sekunnin ajan:
Muutamia sekunteja sytytysvirran
kytkemisen jälkeen näkyy ensin
moottoriöljyn taso (mallin mukaan),
minkä jälkeen matkamittari alkaa
toimia, ja näyttöön tulee kokonais- tai
osamatkamittari.
Alle 1
000 km seuraavaan huoltoon
a

ina kun sytytytysvirta kytketään
ja muutamia sekunteja kytkemisen
jälkeen, avainsymboli vilkkuu ja jäljellä
oleva kilometrimäärä näkyy näytöllä. Muutamia sekunteja sytytysvirran
kytkemisen jälkeen öljytason näyttö
tulee näkyville, jonka jälkeen
kokonaismatkamittari alkaa toimia,
ja huoltomittarin avainsymboli
jää palamaan. Se osoittaa, että
määräaikaishuollon ajankohta lähestyy.
Määräaikaishuollon ajankohta ylitetty
Toiminta
Kun sytytysvirta kytketään, tulee
kilometrimittarin näyttöön (pyöristetty)
kilometrimäärä, joka voidaan
ajaa ennen seuraavaa huoltoa.
Huoltomittarin symboli, jakoavain, ja
näyttö pysyvät ruudulla muutamia
sekunteja.
Määräaikaishuolto lasketaan mittarin
edellisen nollauksen jälkeen (ks.
tarkemmat tiedot kyseisestä luvusta).
Määräaikaishuolto määritetään
kahdella parametrillä:
-

ajokilometrimäärä
-


edellisestä huollosta kulunut aika. Kuljettajan ajotavasta
riippuen on syytä seurata
kilometritarkastuksen sijaan tietyin
aikavälein tehtävän tarkastuksen
ajankohtaa. Kun moottori käy

, avainsymboli
palaa, kunnes määräaikaishuolto on
suoritettu.
Malleissa BlueHDi diesel tämän
hälytyksen yhteydessä syttyy myös
service-merkkivalo palamaan kiinteästi
heti, kun virta kytkeytyy.
avainsymboli vilkkuu ja
ylitetty kilometrimäärä
näkyy näytöllä muutaman
sekunnin ajan aina, kun
sytytysvirta kytketään.
Malleissa BlueHDi diesel huollon
avainsymboli voi myös syttyä
ennakoivasti riippuen moottoriöljyn
laadun heikkenemisen tasosta.
Moottoriöljyn laadun heikkeneminen
riippuu ajo-olosuhteista.
VALMIINA AJOON
3

48
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Hallintalaitteet
Berlingo2VP_fi_Chap03_Pret-a-partir_ed02-2016
Osamatkamittarin
palautuspainike
Kun olet suorittanut edellä kuvatun
toimenpiteen, odota vähintään viisi
minuuttia ennen kuin irrotat akkukaapelit
(jos tämä joudutaan esim. huollon vuoksi
tekemään). Muuten matkamittarin nollaus ei
jää järjestelmän muistiin.
Moottorin öljytasomittari
Kun sytytysvirta kytketään, auton
moottoroinnista riippuen mittarissa
näkyy huoltotietojen jälkeen
moottoriöljyn taso muutaman sekunnin
ajan. Oikea öljyn taso
Moottoriöljyä liian
vähän
Jos OIL valo
vilkkuu, huollon
merkkivalo syttyy
samanaikaisesti, kuulet merkkiäänen
ja näytölle tulee viesti, on öljyä liian
vähän, mikä saattaa vahingoittaa
moottoria.
Jos vielä toteat öljynmittatikun
avulla, että moottoriöljyn taso on liian
alhainen, lisää ehdottomasti öljyä.
Häiriö öljyn
mittauksessa
Jos OIL-- vilkkuu,
moottoriöljyn määrän
mittauksessa on
toimintahäiriö. Ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
Moottoriöljyn tason tarkistus
on luotettava vain, jos auto on
vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna
vähintään 30

minuutin ajan.
ö
ljynmittatikku
A = maxi - älä koskaan ylitä
tätä tasoa, sillä liika öljy voi
vahingoittaa moottoria.
Ota välittömästi yhteys
CITROËN-verkostoon tai
valtuutettuun korjaamoon.
B = mini - lisää
öljyntäyttötulpalla moottoriin
sopivaa öljyä vähintään tähän
rajaan saakka.
Mittariston valaistuksen himmennin
Kun virta on kytketty, paina
painiketta, kunnes nollat
tulevat näyttöön.
Kun ajovalot on sytytetty,
paina painiketta, jolla
mittarivalaistuksen tasoa
voidaan vaihdella. Kun
mittarin valaistus on
himmein (tai kirkkain),
vapauta painike ja paina painiketta
hetken päästä uudelleen valomäärän
nostamiseksi (tai laskemiseksi).
Kun mittarin valaistus on mielestäsi
sopivalla tasolla, vapauta painike.
Huoltomittarin nollaaminen
CITROËN-verkosto tai valtuutettu
korjaamo nollaa matkamittarin jokaisen
määräaikaishuollon jälkeen.
Jos olet suorittanut huollon itse,
huoltomittari nollataan seuraavasti:
-

Katkaise virta.
-


Paina osamatkamittarin
nollauspainiketta ja pidä sitä alas
painettuna.
-


Kytke sytytysvirta.
Osamatkamittarin lukema alkaa juosta
takaperin.
V

apauta painike vasta kun matkamittari
osoittaa =0
(avainsymboli poistuu
näytöstä).
