CITROEN BERLINGO VAN 2019 Upute Za Rukovanje (in Croatian)

179
Kompatibilnost goriva
Gorivo za benzinske motore
Benzinski motori kompatibilni su s benzinskim
biogorivima sukladnim sadašnjim i budućim
europskim standardima, koja se mogu
prodavati na benzinskim stanicama:Benzin koji zadovoljava normu EN228
u smjesi s biogorivom koje zadovoljava
normu EN15376.
Dopušteno je korištenje samo aditiva za
benzinska goriva koji zadovoljavaju normu
B715 0 01.
Gorivo za dizelske motore
Dizelsko gorivo koje zadovoljava normu
EN16734 u mješavini s biogorivom
koje zadovoljava normu EN14214
(s mogućnošću dodavanja do 10 %
metilnog estera masne kiseline),
Dizelsko gorivo s parafinom koje
zadovoljava normu EN15940 u mješavini
s biogorivom koje zadovoljava normu
EN14214 (s mogućnošću dodavanja do
7
% metilnog estera masne kiseline).
Upotreba goriva B20 ili B30 koje
zadovoljava normu EN16709
moguća
je u vašem dizelskom motoru. Međutim,
ta upotreba, čak i povremena, zahtjeva
strogu primjenu posebnih uvjeta
održavanja koji se nazivaju "Otežani
uvjet i ".
Za više informacija obratite se mreži CITROËN
ili nekoj stručnoj radionici. Upotreba bilo koje druge vrste (bio)
goriva (čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo
je zabranjena (opasnost od oštećenja
motora i kruga goriva). Dopuštena je samo upotreba aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
p arafina u dizelskim ljetnim gorivima moglo bi
dovesti do abnormalnog rada kruga za dovod
goriva. Kako biste to izbjegli, preporučujemo
upotrebu dizelskog zimskoga goriva i
održavanje napunjenosti spremnika na razini
višoj od 50
%.
Ako unatoč tomu pri temperaturama nižim od
-15
°C motor ima poteškoće pri pokretanju,
jednostavno neko vrijeme ostavite vozilo u
garaži ili grijanoj radionici.
Putovanja u inozemstvo
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno određeni
oktanski broj, poseban komercijalni naziv...)
kako bi se osigurao ispravan rad motora.
Za sve dodatne podatke obratite se svojem
prodajnom mjestu.
Dizelski motori su kompatibilni s biogorivima
u skladu s današnjim i budućim europskim
standardima, koja se prodaju na benzinskim
stanicama:
Dizelsko gorivo koje zadovoljava
normu EN590 u mješavini s biogorivom
koje zadovoljava normu EN14214 (s
mogućnošću dodavanja do 7

% metilnog
estera masne kiseline),
7
Praktične informacije

180

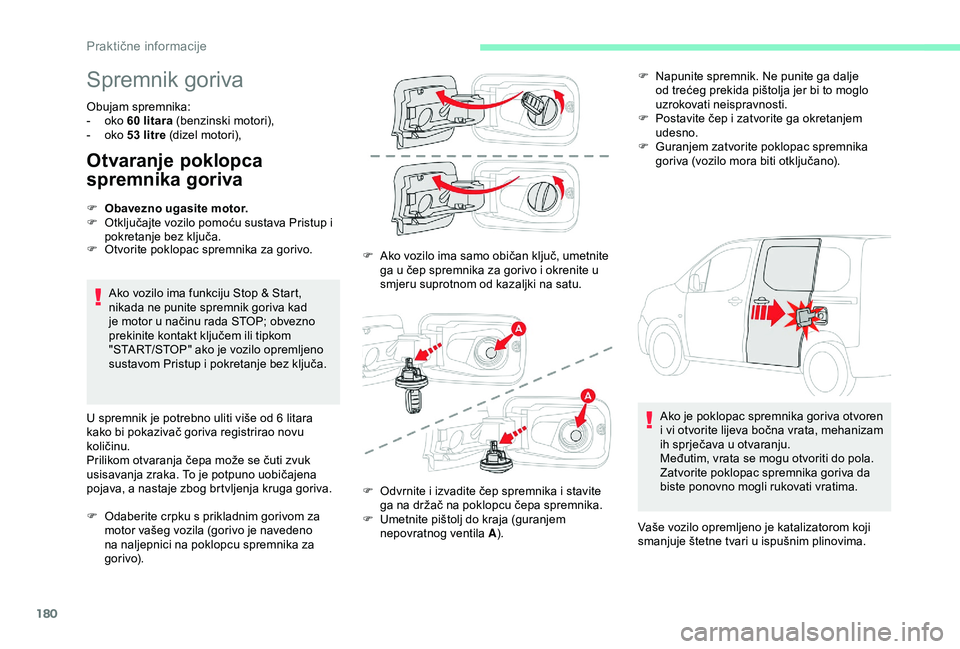

Spremnik goriva
Obujam spremnika:
- o ko 60 litara (benzinski motori),
-

o
ko 53 litre (dizel motori),
Otvaranje poklopca
spremnika goriva
Ako vozilo ima funkciju Stop & Start,
nikada ne punite spremnik goriva kad
je motor u načinu rada STOP; obvezno
prekinite kontakt ključem ili tipkom
"START/STOP" ako je vozilo opremljeno
sustavom Pristup i pokretanje bez ključa.
U spremnik je potrebno uliti više od 6
litara
kako bi pokazivač goriva registrirao novu
količinu.
Prilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. To je potpuno uobičajena
pojava, a nastaje zbog brtvljenja kruga goriva.
F

O
daberite crpku s prikladnim gorivom za
motor vašeg vozila (gorivo je navedeno
na naljepnici na poklopcu spremnika za
gorivo). F

A
ko vozilo ima samo običan ključ, umetnite
ga u čep spremnika za gorivo i okrenite u
smjeru suprotnom od kazaljki na satu.
F

O
bavezno ugasite motor.
F

O
tključajte vozilo pomoću sustava Pristup i
pokretanje bez ključa.
F

O
tvorite poklopac spremnika za gorivo. F
N
apunite spremnik. Ne punite ga dalje
od trećeg prekida pištolja jer bi to moglo
uzrokovati neispravnosti.
F
P
ostavite čep i zatvorite ga okretanjem
udesno.
F
G
uranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).
F
O
dvrnite i izvadite čep spremnika i stavite
ga na držač na poklopcu čepa spremnika.
F

U
metnite pištolj do kraja (guranjem
nepovratnog ventila A ). Ako je poklopac spremnika goriva otvoren
i vi otvorite lijeva bočna vrata, mehanizam
ih sprječava u otvaranju.
Međutim, vrata se mogu otvoriti do pola.
Zatvorite poklopac spremnika goriva da
biste ponovno mogli rukovati vratima.
Vaše vozilo opremljeno je katalizatorom koji
smanjuje štetne tvari u ispušnim plinovima.
Praktične informacije

181
/2
1 1
Ako u spremnik ulijete pogrešno
gorivo, spremnik se obavezno mora
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Niska razina goriva
Kad se razina goriva u spremniku
spusti na rezer vu, na ploči s
instrumentima pali se ova žaruljica,
uz zvučni signal i poruku.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
Zaštitni profil za dizel
gorivo
To je mehanički profil koji onemogućuje
punjenje benzina u spremnik vozila s dizel
motorom. Na taj način sprečava se oštećenje
motora koje bi moglo nastati zbog ulijevanja
pogrešnog goriva. Spremnik se i može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite otvor
kanistera, ali ga nemojte priljubiti na
zaklopku zaštitnog profila.Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti različiti
u pojedinačnim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizelskim motorom. Stoga vam
preporučujemo da prije putovanja u
inozemstvo provjerite u mreži CITROËN
je li vaše vozilo prilagođeno opremi za
punjenje u zemlji u koju namjeravate otići.
U trenutku pr vog paljenja u spremniku ima
manje od 6 litara goriva.
Obavezno dolijte gorivo što prije da se
spremnik ne bi ispraznio.
Lanci za snijeg
U zimskim uvjetima lanci za
snijeg poboljšavaju prianjanje te
ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za snijeg
i o najvećoj dopuštenoj brzini.
Kada se pištolj za punjenje benzina umetne
u otvor spremnika dizelskog goriva, doći će u
dodir sa zaklopkom. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva. Zaštitni profil smješten je na ulazu spremnika,
a pojavljuje se nakon skidanja čepa.
7
Praktične informacije

182

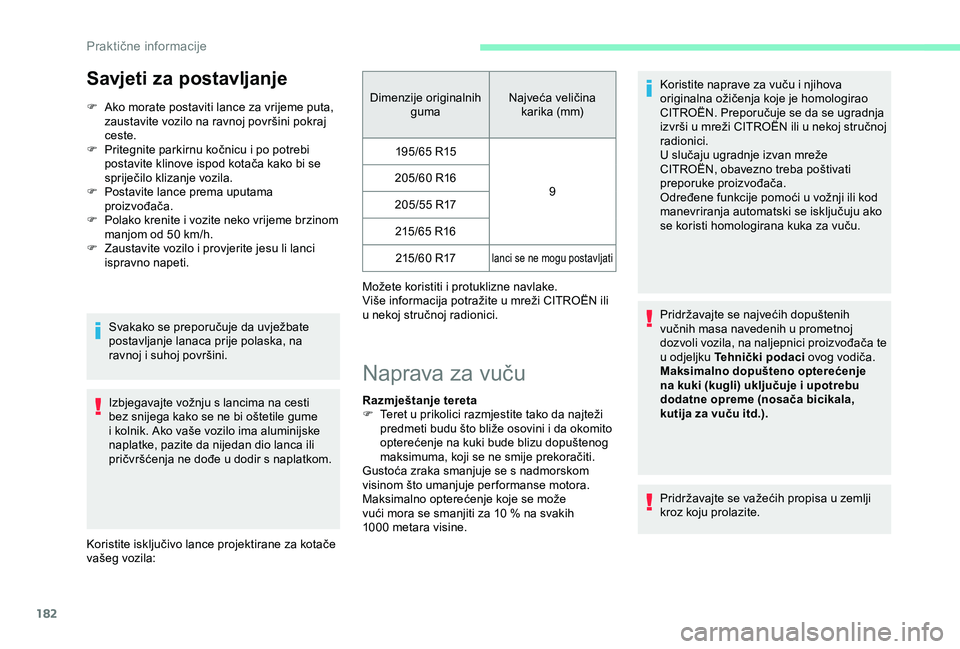

Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite neko vrijeme brzinom
manjom od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.Izbjegavajte vožnju s lancima na cesti
bez snijega kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca ili
pričvršćenja ne dođe u dodir s naplatkom.
Koristite isključivo lance projektirane za kotače
vašeg vozila: Dimenzije originalnih
guma Najveća veličina
karika (mm)
195/65 R15
9
205/60 R16
205/55 R17 215/65 R16215/60 R17
lanci se ne mogu postavljati
Možete koristiti i protuklizne navlake.
Više informacija potražite u mreži CITROËN ili
u nekoj stručnoj radionici.
Naprava za vuču
Razmještanje tereta
F T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje na kuki bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom što umanjuje per formanse motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10
% na svakih
1000
metara visine. Koristite naprave za vuču i njihova
originalna ožičenja koje je homologirao
CITROËN. Preporučuje se da se ugradnja
izvrši u mreži CITROËN ili u nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže
CITROËN, obavezno treba poštivati
preporuke proizvođača.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se isključuju ako
se koristi homologirana kuka za vuču.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te
u odjeljku
Tehnički podaci ovog vodiča.
Maksimalno dopušteno opterećenje
na kuki (kugli) uključuje i upotrebu
dodatne opreme (nosača bicikala,
kutija za vuču itd.).
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Praktične informacije

183

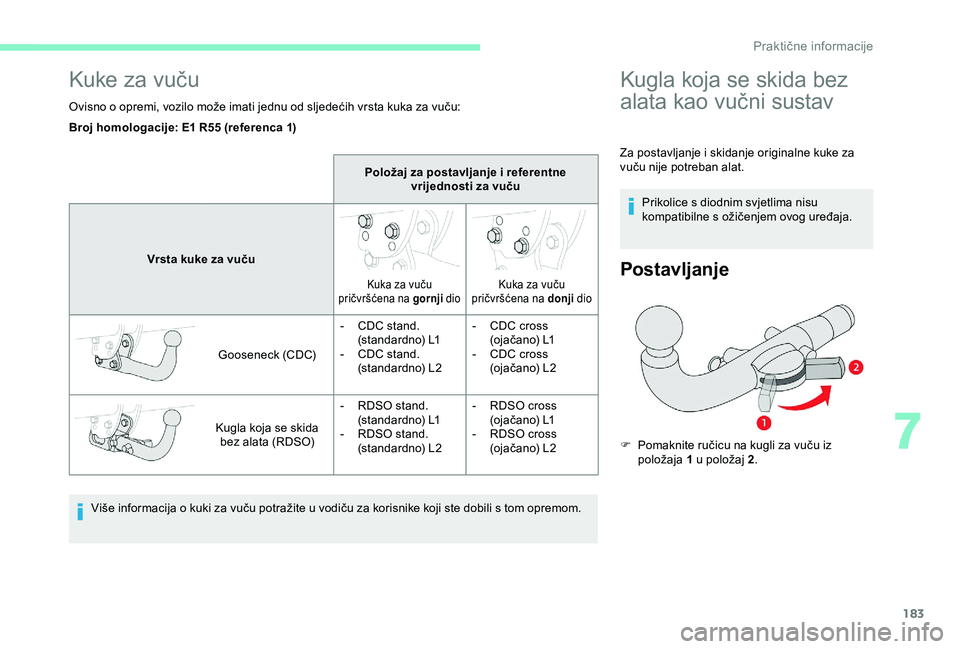

Kuke za vuču
Ovisno o opremi, vozilo može imati jednu od sljedećih vrsta kuka za vuču:Više informacija o kuki za vuču potražite u vodiču za korisnike koji ste dobili s tom opremom.
Broj homologacije: E1 R55 (referenca 1)
Položaj za postavljanje i referentne vrijednosti za vuču
Vrsta kuke za vuču
Kuka za vuču
pričvršćena na gornji dioKuka za vuču
pričvršćena na donji dio
Gooseneck (CDC) -
C
DC stand.
(standardno) L1
- C DC stand.
(standardno) L2 -

C
DC cross
(ojačano) L1
- C DC cross
(ojačano) L2
Kugla koja se skida bez alata (RDSO) -

R
DSO stand.
(standardno) L1
-

R
DSO stand.
(standardno) L2 -

R
DSO cross
(ojačano) L1
-

R
DSO cross
(ojačano) L2
Kugla koja se skida bez
alata kao vučni sustav
Postavljanje
F Pomaknite ručicu na kugli za vuču iz položaja 1 u položaj 2 .
Za postavljanje i skidanje originalne kuke za
vuču nije potreban alat.
Prikolice s diodnim svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
7
Praktične informacije

184

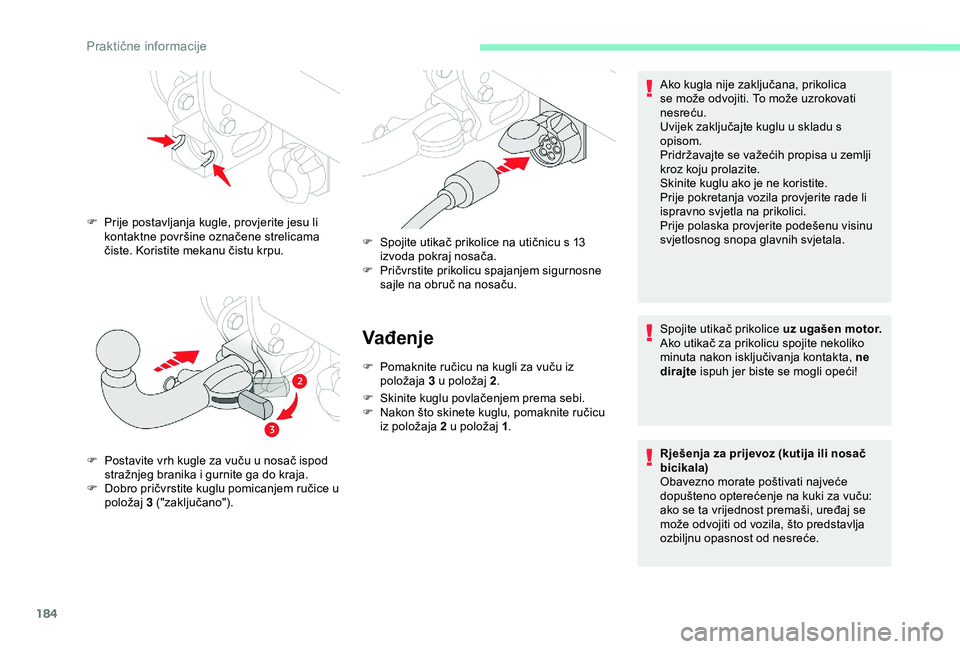

Vađenje
F Pomaknite ručicu na kugli za vuču iz položaja 3 u položaj 2 .
F

S
kinite kuglu povlačenjem prema sebi.
F

N
akon što skinete kuglu, pomaknite ručicu
iz položaja 2 u položaj 1 .
F

P

ostavite vrh kugle za vuču u nosač ispod
stražnjeg branika i gurnite ga do kraja.
F

D

obro pričvrstite kuglu pomicanjem ručice u
položaj 3 ("zaključano"). F

S
pojite utikač prikolice na utičnicu s 13
izvoda pokraj nosača.
F
P
ričvrstite prikolicu spajanjem sigurnosne
sajle na obruč na nosaču.
Spojite utikač prikolice uz ugašen motor.
Ako utikač za prikolicu spojite nekoliko
minuta nakon isključivanja kontakta, ne
dirajte ispuh jer biste se mogli opeći!
Ako kugla nije zaključana, prikolica
se može odvojiti. To može uzrokovati
nesreću.
Uvijek zaključajte kuglu u skladu s
opisom.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Skinite kuglu ako je ne koristite.
Prije pokretanja vozila provjerite rade li
ispravno svjetla na prikolici.
Prije polaska provjerite podešenu visinu
svjetlosnog snopa glavnih svjetala.
Rješenja za prijevoz (kutija ili nosač
bicikala)
Obavezno morate poštivati najveće
dopušteno opterećenje na kuki za vuču:
ako se ta vrijednost premaši, uređaj se
može odvojiti od vozila, što predstavlja
ozbiljnu opasnost od nesreće.
F

P

rije postavljanja kugle, provjerite jesu li
kontaktne površine označene strelicama
čiste. Koristite mekanu čistu krpu.
Praktične informacije

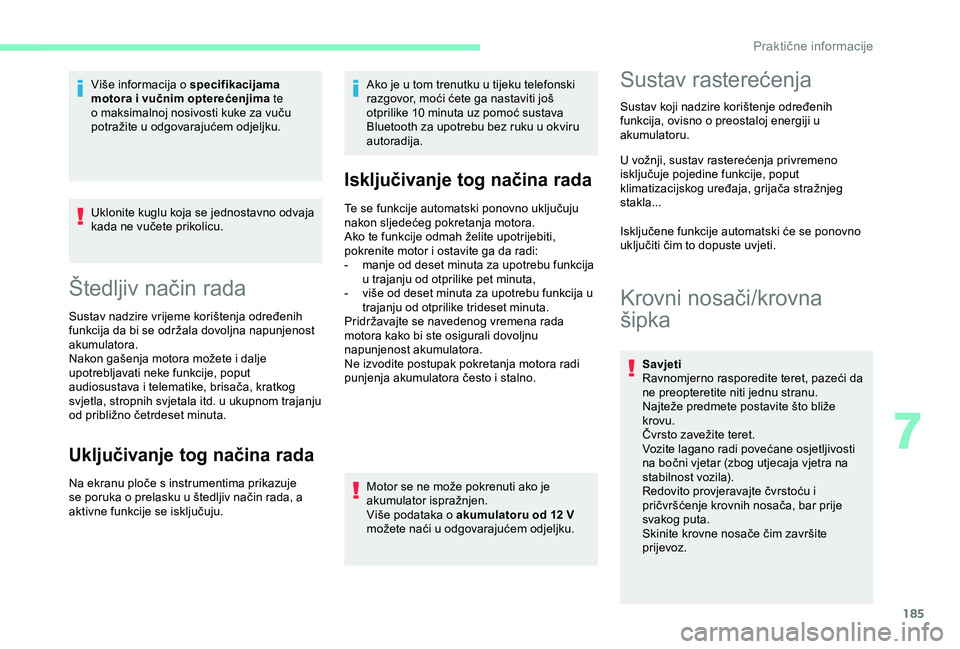

185
Uklonite kuglu koja se jednostavno odvaja
kada ne vučete prikolicu.
Štedljiv način rada
Sustav nadzire vrijeme korištenja određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora možete i dalje
upotrebljavati neke funkcije, poput
audiosustava i telematike, brisača, kratkog
svjetla, stropnih svjetala itd. u ukupnom trajanju
od približno četrdeset minuta.Više informacija o specifikacijama
motora i vučnim opterećenjima te
o maksimalnoj nosivosti kuke za vuču
potražite u odgovarajućem odjeljku.
Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava
Bluetooth za upotrebu bez ruku u okviru
autoradija.
Isključivanje tog načina rada
Te se funkcije automatski ponovno uključuju
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
-

m
anje od deset minuta za upotrebu funkcija
u trajanju od otprilike pet minuta,
-

v
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako bi ste osigurali dovoljnu
napunjenost akumulatora.
Ne izvodite postupak pokretanja motora radi
punjenja akumulatora često i stalno.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru od 12
V
možete naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja, grijača stražnjeg
stakla...
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Krovni nosači/krovna
šipka
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže
krovu.
Čvrsto zavežite teret.
Vozite lagano radi povećane osjetljivosti
na bočni vjetar (zbog utjecaja vjetra na
stabilnost vozila).
Redovito provjeravajte čvrstoću i
pričvršćenje krovnih nosača, bar prije
svakog puta.
Skinite krovne nosače čim završite
prijevoz.
Uključivanje tog načina rada
Na ekranu ploče s instrumentima prikazuje
se poruka o prelasku u štedljiv način rada, a
aktivne funkcije se isključuju.
7
Praktične informacije

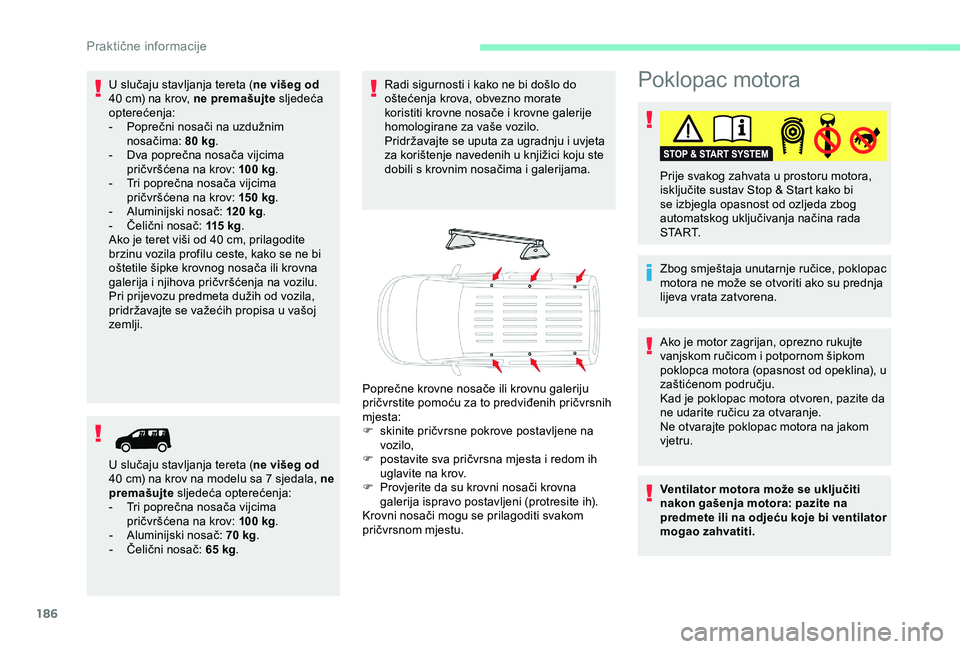

186
Poklopac motora
Zbog smještaja unutarnje ručice, poklopac
motora ne može se otvoriti ako su prednja
lijeva vrata zatvorena. Prije svakog zahvata u prostoru motora,
isključite sustav Stop & Start kako bi
se izbjegla opasnost od ozljeda zbog
automatskog uključivanja načina rada
S TA R T.
Ako je motor zagrijan, oprezno rukujte
vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da
ne udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom
vjetru.
Ventilator motora može se uključiti
nakon gašenja motora: pazite na
predmete ili na odjeću koje bi ventilator
mogao zahvatiti.
U slučaju stavljanja tereta (
ne višeg od
40

cm) na krov, ne premašujte
sljedeća
opterećenja:
-

P

oprečni nosači na uzdužnim
nosačima: 80

kg
.
-

D

va poprečna nosača vijcima
pričvršćena na krov: 100

kg
.
-

T

ri poprečna nosača vijcima
pričvršćena na krov: 150

kg
.
-

A

luminijski nosač: 120

kg
.
-

Č

elični nosač: 115

kg
.
Ako je teret viši od 40

cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnog nosača ili krovna
galerija i njihova pričvršćenja na vozilu.
Pri prijevozu predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
U slučaju stavljanja tereta ( ne višeg od
40

cm) na krov na modelu sa 7 sjedala, ne
premašujte sljedeća opterećenja:
-

T

ri poprečna nosača vijcima
pričvršćena na krov: 100

kg .
-

A

luminijski nosač: 70

kg .
-

Č

elični nosač: 65

kg . Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate
koristiti krovne nosače i krovne galerije
homologirane za vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta
za korištenje navedenih u knjižici koju ste
dobili s krovnim nosačima i galerijama.
Poprečne krovne nosače ili krovnu galeriju
pričvrstite pomoću za to predviđenih pričvrsnih
mjesta:
F

s

kinite pričvrsne pokrove postavljene na
vozilo,
F

p

ostavite sva pričvrsna mjesta i redom ih
uglavite na krov.
F

P

rovjerite da su krovni nosači krovna
galerija ispravo postavljeni (protresite ih).
Krovni nosači mogu se prilagoditi svakom
pričvrsnom mjestu.
Praktične informacije

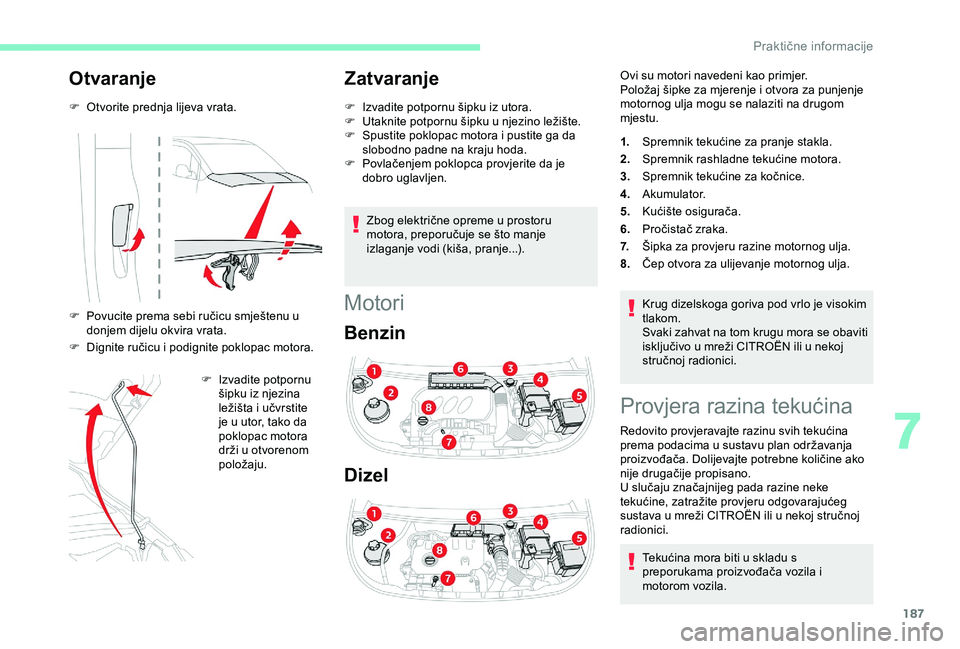

187
Otvaranje
F Otvorite prednja lijeva vrata.
F
P
ovucite prema sebi ručicu smještenu u
donjem dijelu okvira vrata.
F

D
ignite ručicu i podignite poklopac motora. F

I
zvadite potpornu
šipku iz njezina
ležišta i učvrstite
je u utor, tako da
poklopac motora
drži u otvorenom
položaju.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njezino ležište.
F

S
pustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje...).
Motori
Benzin
Dizel
Ovi su motori navedeni kao primjer.
Položaj šipke za mjerenje i otvora za punjenje
motornog ulja mogu se nalaziti na drugom
mjestu.
1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine motora.
3. Spremnik tekućine za kočnice.
4. Akumulator.
5. Kućište osigurača.
6. Pročistač zraka.
7. Šipka za provjeru razine motornog ulja.
8. Čep otvora za ulijevanje motornog ulja.
Provjera razina tekućina
Redovito provjeravajte razinu svih tekućina
prema podacima u sustavu plan održavanja
proizvođača. Dolijevajte potrebne količine ako
nije drugačije propisano.
U slučaju značajnijeg pada razine neke
tekućine, zatražite provjeru odgovarajućeg
sustava u mreži CITROËN ili u nekoj stručnoj
radionici.Krug dizelskoga goriva pod vrlo je visokim
tlakom.
Svaki zahvat na tom krugu mora se obaviti
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici.
Tekućina mora biti u skladu s
preporukama proizvođača vozila i
motorom vozila.
7
Praktične informacije

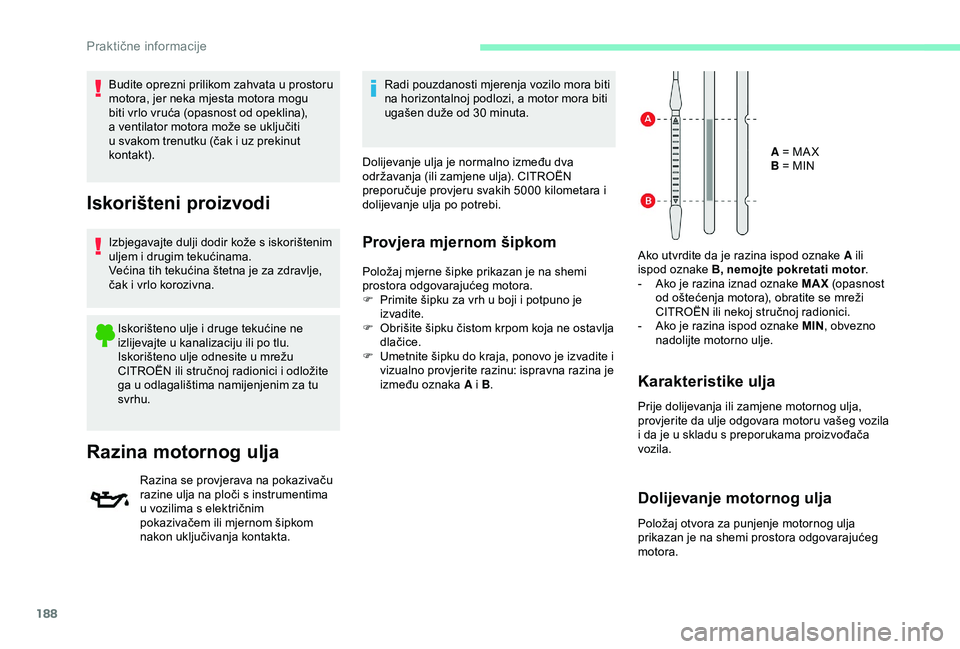

188
Budite oprezni prilikom zahvata u prostoru
motora, jer neka mjesta motora mogu
biti vrlo vruća (opasnost od opeklina),
a ventilator motora može se uključiti
u svakom trenutku (čak i uz prekinut
kontak t).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s iskorištenim
uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje odnesite u mrežu
CITROËN ili stručnoj radionici i odložite
ga u odlagalištima namijenjenim za tu
svrhu.
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima
u vozilima s električnim
pokazivačem ili mjernom šipkom
nakon uključivanja kontakta. Radi pouzdanosti mjerenja vozilo mora biti
na horizontalnoj podlozi, a motor mora biti
ugašen duže od 30
minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). CITROËN
preporučuje provjeru svakih 5000 kilometara i
dolijevanje ulja po potrebi.
Provjera mjernom šipkom
Položaj mjerne šipke prikazan je na shemi
prostora odgovarajućeg motora.
F

P
rimite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne ostavlja
dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite i
vizualno provjerite razinu: ispravna razina je
između oznaka A i B. A = MA X
B = MIN
Ako utvrdite da je razina ispod oznake A ili
ispod oznake B, nemojte pokretati motor .
- A ko je razina iznad oznake MAX (opasnost
od oštećenja motora), obratite se mreži
CITROËN ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MIN, obvezno
nadolijte motorno ulje.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg vozila
i da je u skladu s preporukama proizvođača
vozila.
Dolijevanje motornog ulja
Položaj otvora za punjenje motornog ulja
prikazan je na shemi prostora odgovarajućeg
motora.
Praktične informacije
