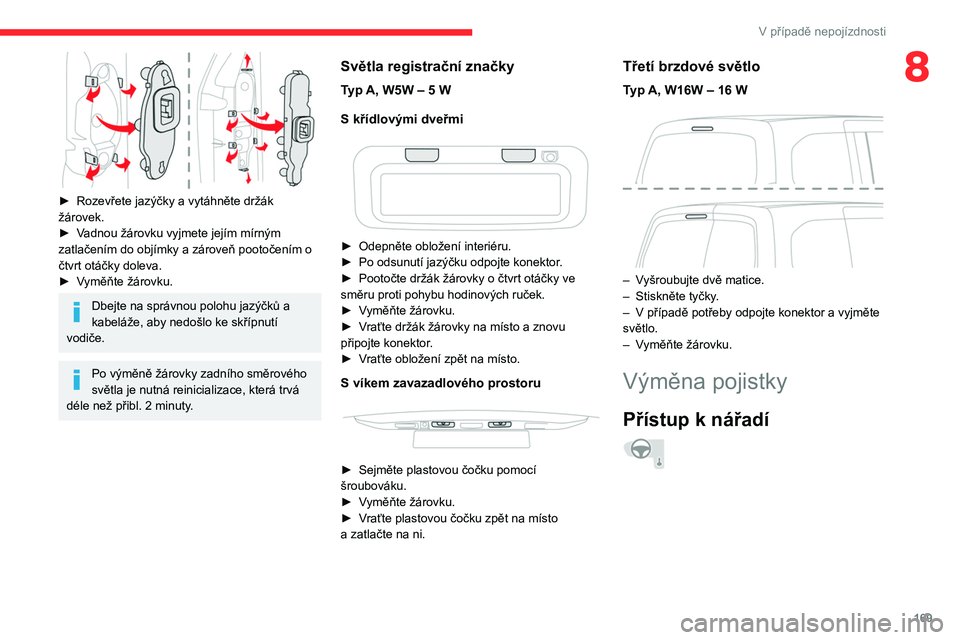

169
V případě nepojízdnosti
8

► Rozevřete jazýčky a vytáhněte držák
žárovek.
►

V
adnou žárovku vyjmete jejím mírným
zatlačením do objímky a zároveň pootočením o
čtvrt otáčky doleva.
►

V
yměňte žárovku.
Dbejte na správnou polohu jazýčků a
kabeláže, aby nedošlo ke skřípnutí
vodiče.
Po výměně žárovky zadního směrového
světla je nutná reinicializace, která trvá
déle než přibl. 2 minuty.
Světla registrační značky
Typ A, W5W – 5 W
S křídlovými dveřmi


► Odepněte obložení interiéru.
► Po odsunutí jazýčku odpojte konektor .
►

Pootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ruček.
►


V
yměňte žárovku.
►

V
raťte držák žárovky na místo a znovu
připojte konektor.
►

V
raťte obložení zpět na místo.
S víkem zavazadlového prostoru


► Sejměte plastovou čočku pomocí
šroubováku.
►

V
yměňte žárovku.
►

V
raťte plastovou čočku zpět na místo
a
zatlačte na ni.
Třetí brzdové světlo
Typ A, W16W – 16 W

– Vyšroubujte dvě matice.
– Stiskněte tyčky .
–

V
případě potřeby odpojte konektor a vyjměte
světlo.
–

V
yměňte žárovku.
Výměna pojistky
Přístup k nářadí

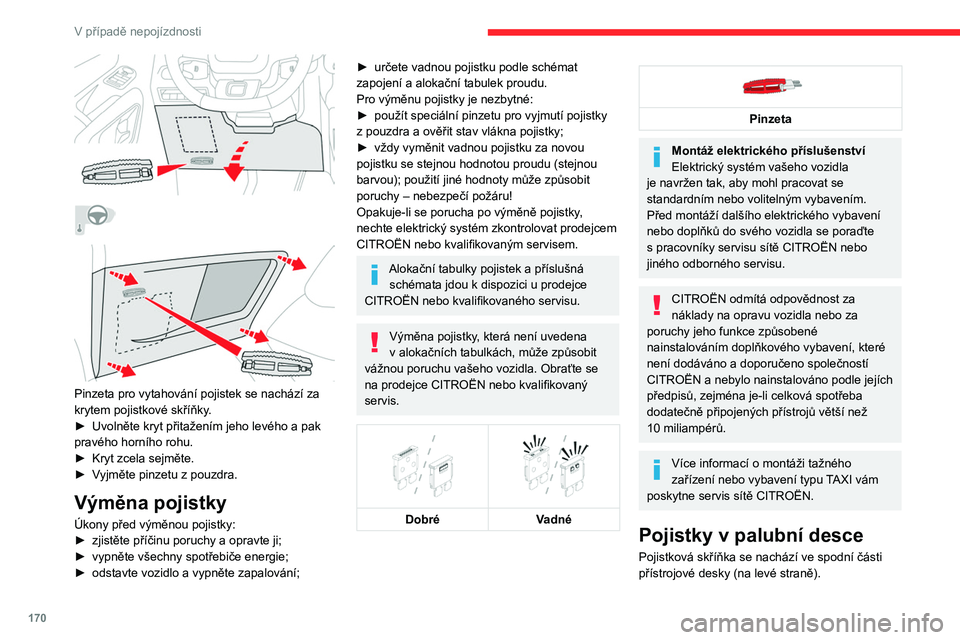

170
V případě nepojízdnosti
Přístup k pojistkám
► Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.
Pojistky popsané níže se mohou lišit podle
výbavy vašeho vozidla.


Č. pojistky Proudová hodnota
(A)Funkce
F1 10Bezdrátová
nabíječka smart-
phonů, vnitřní
elektrochroma-
tické zpětné
zrcátko.
F4 15Klakson.
F6 20Čerpadlo
ostřikovače
skel.





Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky.
►
Uvolněte kryt přitažením jeho levého a pak
pravého horního rohu.
►


Kryt zcela sejměte.
►


V
yjměte pinzetu z pouzdra.
Výměna pojistky
Úkony před výměnou pojistky:
► zjistěte příčinu poruchy a opravte ji;
►

vypněte všechny spotřebiče energie;
►


odstavte vozidlo a vypněte zapalování;
► určete vadnou pojistku podle schémat
zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
►

použít speciální pinzetu pro vyjmutí pojistky
z

pouzdra a ověřit stav vlákna pojistky;
►

vždy vyměnit vadnou pojistku za novou
pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Opakuje-li se porucha po výměně pojistky

,
nechte elektrický systém zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Alokační tabulky pojistek a příslušná schémata jdou k dispozici u prodejce
CITROËN nebo kvalifikovaného servisu.
Výměna pojistky, která není uvedena
v alokačních tabulkách, může způsobit
vážnou poruchu vašeho vozidla. Obraťte se
na prodejce CITROËN nebo kvalifikovaný
servis.


Dobré
Vadné


Pinzeta
Montáž elektrického příslušenství
Elektrický systém vašeho vozidla
je navržen tak, aby mohl pracovat se
standardním nebo volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do svého vozidla se poraďte
s

pracovníky servisu sítě CITROËN nebo
jiného odborného servisu.
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení, které
není dodáváno a doporučeno společností
CITROËN a nebylo nainstalováno podle jejích
předpisů, zejména je-li celková spotřeba
dodatečně připojených přístrojů větší než
10

miliampérů.
Více informací o montáži tažného
zařízení nebo vybavení typu TAXI vám
poskytne servis sítě CITROËN.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
přístrojové desky (na levé straně).

171
V případě nepojízdnosti
8Přístup k pojistkám
► Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.
Pojistky popsané níže se mohou lišit podle
výbavy vašeho vozidla.


Č. pojistky Proudová hodnota
(A)Funkce
F1 10Bezdrátová
nabíječka smart-
phonů, vnitřní
elektrochroma-
tické zpětné
zrcátko.
F4 15Klakson.
F6 20Čerpadlo
ostřikovače
skel.
Č. pojistky Proudová
hodnota
(A)Funkce
F7 10Zásuvka 12
V
(zadní).
F10 30Modul
elektrických
zámků.
F13 10Telematika a
ovladače rádia.
F14 5Alarm, pokročilá
telematická
jednotka.
F19 3Jednotka
rozhraní pro
přívěs.
F23 5Obecná
jednotka
rozhraní pro
přívěs.
F27 5Přídavné topení.
F29 20Audiosystém,
dotyková
obrazovka.
F31 15Audiosystém
(jako
příslušenství).Č. pojistky Proudová
hodnota
(A)Funkce
F32 15Zásuvka 12
V
(přední).
F34 5Ovládání
zrcátek.
F36 5Port USB.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám

► Uvolněte dvě západky A .
► Odstraňte kryt.
►

V
yměňte pojistku.

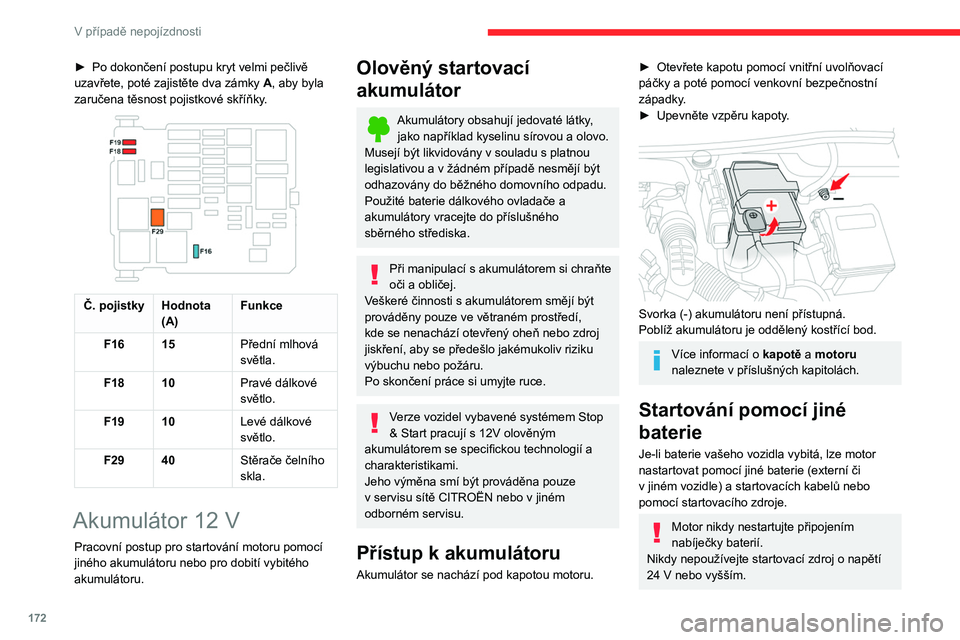

172
V případě nepojízdnosti
► Po dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A
, aby byla
zaručena těsnost pojistkové skříňky.


Č. pojistky Hodnota (A) Funkce
F16 15 Přední mlhová
světla.
F18 10 Pravé dálkové
světlo.
F19 10 Levé dálkové
světlo.
F29 40 Stěrače čelního
skla.
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověný startovací
akumulátor
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu s platnou
legislativou a v žádném případě nesmějí být
odhazovány do běžného domovního odpadu.
Použité baterie dálkového ovladače a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s akumulátorem si chraňte
oči a obličej.
Veškeré činnosti s akumulátorem smějí být
prováděny pouze ve větraném prostředí,
kde se nenachází otevřený oheň nebo zdroj
jiskření, aby se předešlo jakémukoliv riziku
výbuchu nebo požáru.
Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem Stop
& Start pracují s 12V olověným
akumulátorem se specifickou technologií a
charakteristikami.
Jeho výměna smí být prováděna pouze
v servisu sítě CITROËN nebo v
jiném
odborném servisu.
Přístup k akumulátoru
Akumulátor se nachází pod kapotou motoru.
► Otevřete kapotu pomocí vnitřní uvolňovací
páčky a poté pomocí venkovní bezpečnostní
západky
.
►

Upevněte vzpěru kapoty
.


Svorka (-) akumulátoru není přístupná.
Poblíž akumulátoru je oddělený kostřící bod.
Více informací o kapotě a motoru
naleznete v příslušných kapitolách.
Startování pomocí jiné
baterie
Je-li baterie vašeho vozidla vybitá, lze motor
nastartovat pomocí jiné baterie (externí či
v
jiném vozidle) a startovacích kabelů nebo
pomocí startovacího zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.

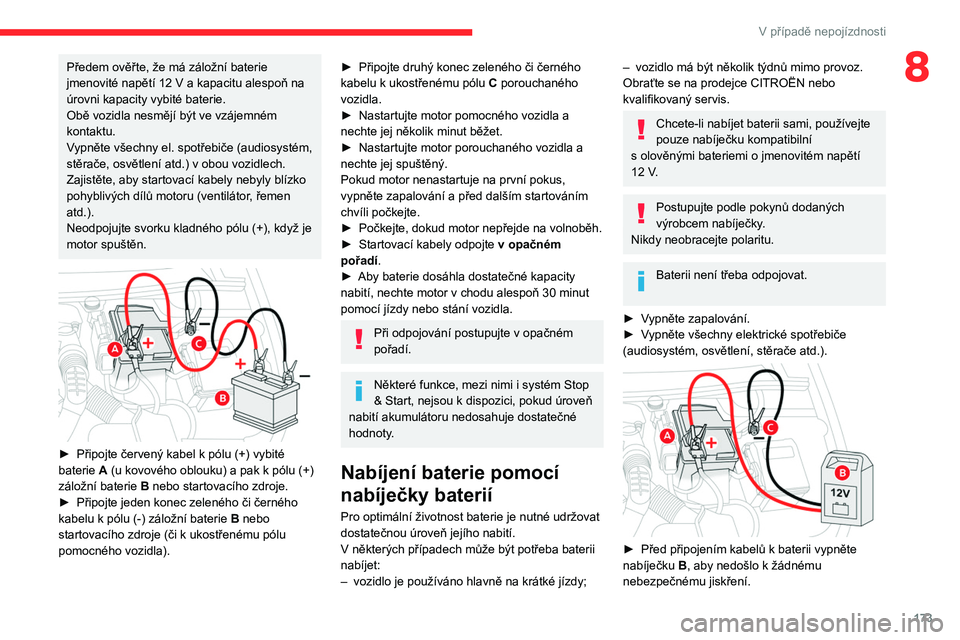

173
V případě nepojízdnosti
8Předem ověřte, že má záložní baterie
jmenovité napětí 12 V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
Vypněte všechny el. spotřebiče (audiosystém,
stěrače, osvětlení atd.) v
obou vozidlech.
Zajistěte, aby startovací kabely nebyly blízko
pohyblivých dílů motoru (ventilátor, řemen
atd.).
Neodpojujte svorku kladného pólu (+), když je
motor spuštěn.


► Připojte červený kabel k pólu (+) vybité
baterie A (u kovového oblouku) a pak k pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
► Připojte druhý konec zeleného či černého
kabelu k ukostřenému pólu C porouchaného
vozidla.
►

Nastartujte motor pomocného vozidla a
nechte jej několik minut běžet.
►


Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje na první pokus,
vypněte zapalování a před dalším startováním
chvíli počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Startovací kabely odpojte v

opačném
pořadí.
►

Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
pomocí jízdy nebo stání vozidla.
Při odpojování postupujte v opačném
pořadí.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

vozidlo je používáno hlavně na krátké jízdy;
– vozidlo má být několik týdnů mimo provoz.
Obraťte se na prodejce CITROËN nebo
kvalifikovaný servis.
Chcete-li nabíjet baterii sami, používejte
pouze nabíječku kompatibilní
s

olověnými bateriemi o jmenovitém napětí
12

V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.

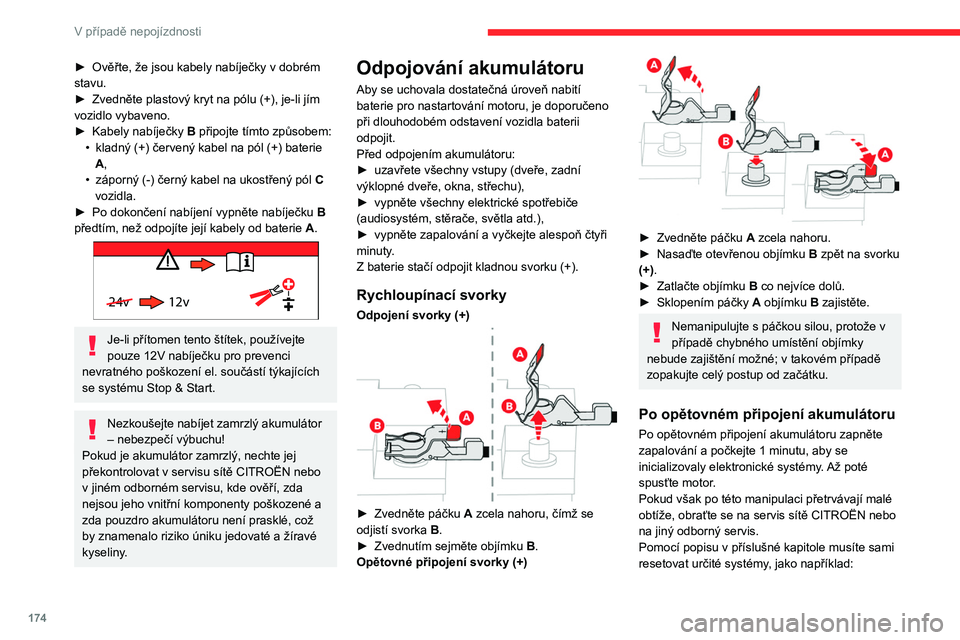

174
V případě nepojízdnosti

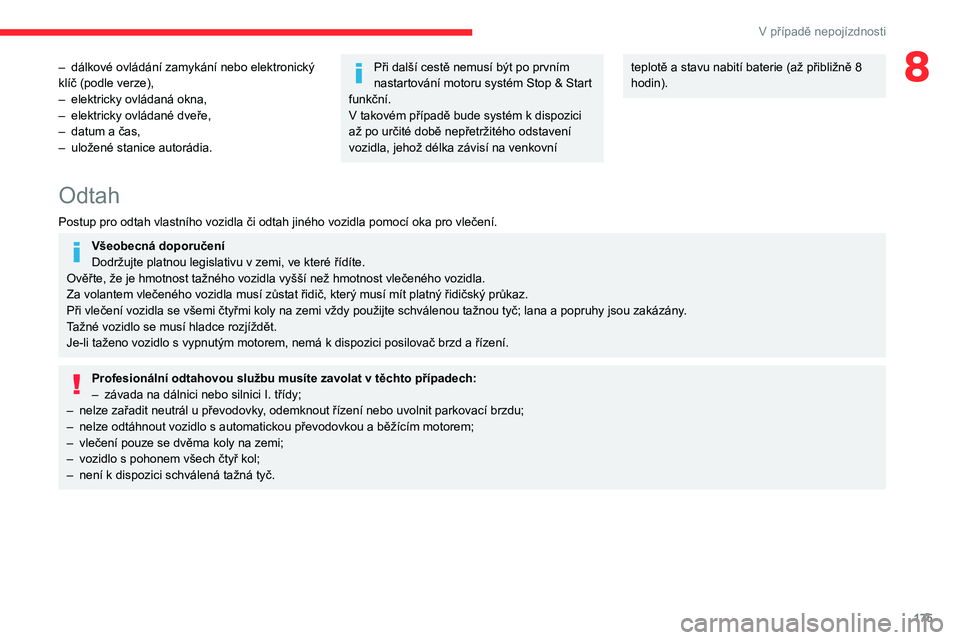

Odtah
Postup pro odtah vlastního vozidla či odtah jiného vozidla pomocí oka pro vlečení.
Všeobecná doporučení
Dodržujte platnou legislativu v zemi, ve které řídíte.
Ověřte, že je hmotnost tažného vozidla vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí zůstat řidič, který musí mít platný řidičský průkaz.
Při vlečení vozidla se všemi čtyřmi koly na zemi vždy použijte schválenou tažnou tyč; lana a popruhy jsou zakázány .
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s vypnutým motorem, nemá k dispozici posilovač brzd a řízení.
Profesionální odtahovou službu musíte zavolat v těchto případech:
– závada na dálnici nebo silnici I. třídy;
– nelze zařadit neutrál u převodovky, odemknout řízení nebo uvolnit parkovací brzdu;
– nelze odtáhnout vozidlo s automatickou převodovkou a běžícím motorem;
– vlečení pouze se dvěma koly na zemi;
– vozidlo s pohonem všech čtyř kol;
– není k dispozici schválená tažná tyč.
► Ověřte, že jsou kabely nabíječky v dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+) baterie
A

,
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
►

Po dokončení nabíjení vypněte nabíječku B


předtím, než odpojíte její kabely od baterie A.

24v 12v
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku pro prevenci
nevratného poškození el. součástí týkajících
se systému Stop & Start.
Nezkoušejte nabíjet zamrzlý akumulátor
– nebezpečí výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v servisu sítě CITROËN nebo
v jiném odborném servisu, kde ověří, zda
nejsou jeho vnitřní komponenty poškozené a
zda pouzdro akumulátoru není prasklé, což
by znamenalo riziko úniku jedovaté a žíravé
kyseliny.
Odpojování akumulátoru
Aby se uchovala dostatečná úroveň nabití
baterie pro nastartování motoru, je doporučeno
při dlouhodobém odstavení vozidla baterii
odpojit.
Před odpojením akumulátoru:
►

uzavřete všechny vstupy (dveře, zadní
výklopné dveře, okna, střechu),
►


vypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
►


vypněte zapalování a
vyčkejte alespoň čtyři
minuty.
Z
baterie stačí odpojit kladnou svorku (+).
Rychloupínací svorky
Odpojení svorky (+)

► Zvedněte páčku A zcela nahoru, čímž se
odjistí svorka B.
►

Zvednutím sejměte objímku
B.
Opětovné připojení svorky (+)


► Zvedněte páčku A zcela nahoru.
► Nasaďte otevřenou objímku B
zpět na svorku
(+).
►

Zatlačte objímku
B co nejvíce dolů.
►

Sklopením páčky A

objímku B zajistěte.
Nemanipulujte s páčkou silou, protože v
případě chybného umístění objímky
nebude zajištění možné; v
takovém případě
zopakujte celý postup od začátku.
Po opětovném připojení akumulátoru
Po opětovném připojení akumulátoru zapněte
zapalování a počkejte 1 minutu, aby se
inicializovaly elektronické systémy. Až poté
spusťte motor.
Pokud však po této manipulaci přetrvávají malé
obtíže, obraťte se na servis sítě CITROËN nebo
na jiný odborný servis.
Pomocí popisu v příslušné kapitole musíte sami
resetovat určité systémy, jako například:

175
V případě nepojízdnosti
8– dálkové ovládání zamykání nebo elektronický
klíč (podle verze),
–

elektricky ovládaná okna,
–


elektricky ovládané dveře,
–


datum a čas,
–


uložené stanice autorádia.
Při další cestě nemusí být po prvním
nastartování motoru systém Stop & Start
funkční.
V

takovém případě bude systém k dispozici
až po určité době nepřetržitého odstavení
vozidla, jehož délka závisí na venkovní teplotě a stavu nabití baterie (až přibližně 8
hodin).
Odtah
Postup pro odtah vlastního vozidla či odtah jiného vozidla pomocí oka pro vlečení.
Všeobecná doporučení
Dodržujte platnou legislativu v zemi, ve které řídíte.
Ověřte, že je hmotnost tažného vozidla vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí zůstat řidič, který musí mít platný řidičský průkaz.
Při vlečení vozidla se všemi čtyřmi koly na zemi vždy použijte schválenou tažnou tyč; lana a popruhy jsou zakázány .
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s
vypnutým motorem, nemá k dispozici posilovač brzd a řízení.
Profesionální odtahovou službu musíte zavolat v těchto případech:
– závada na dálnici nebo silnici I. třídy;
–

nelze zařadit neutrál u převodovky
, odemknout řízení nebo uvolnit parkovací brzdu;
–

nelze odtáhnout vozidlo s
automatickou převodovkou a běžícím motorem;
–

vlečení pouze se dvěma koly na zemi;
–


vozidlo s
pohonem všech čtyř kol;
–

není k
dispozici schválená tažná tyč.

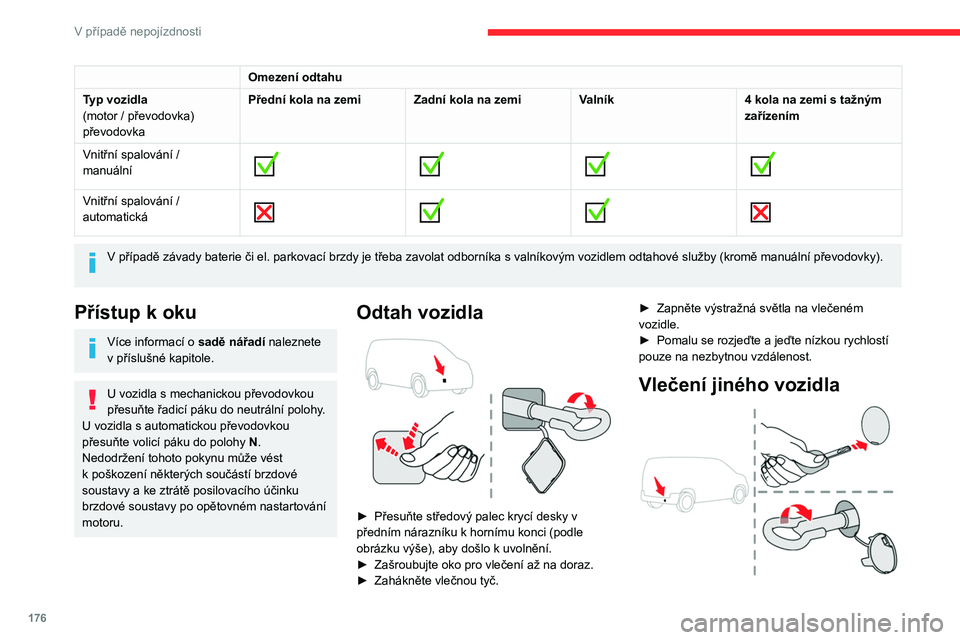

176
V případě nepojízdnosti
Omezení odtahu
Typ vozidla
(motor / převodovka)
převodovka Přední kola na zemi
Zadní kola na zemi Valník 4 kola na zemi s
tažným
zařízením
Vnitřní spalování /
manuální


Vnitřní spalování /
automatická

V případě závady baterie či el. parkovací brzdy je třeba zavolat odborníka
s valníkovým vozidlem odtahové služby (kromě manuální převodovky).
Přístup k oku
Více informací o sadě nářadí naleznete
v příslušné kapitole.
U vozidla s mechanickou převodovkou
přesuňte řadicí páku do neutrální polohy.
U vozidla s automatickou převodovkou
přesuňte volicí páku do polohy N.
Nedodržení tohoto pokynu může vést
k

poškození některých součástí brzdové
soustavy a ke ztrátě posilovacího účinku
brzdové soustavy po opětovném nastartování
motoru.
Odtah vozidla

► Přesuňte středový palec krycí desky v
předním nárazníku k hornímu konci (podle
obrázku výše), aby došlo k uvolnění.
►

Zašroubujte oko pro vlečení až na doraz.
►


Zahákněte vlečnou tyč. ►


Zapněte výstražná světla na vlečeném
vozidle.
►

Pomalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost.
Vlečení jiného vozidla

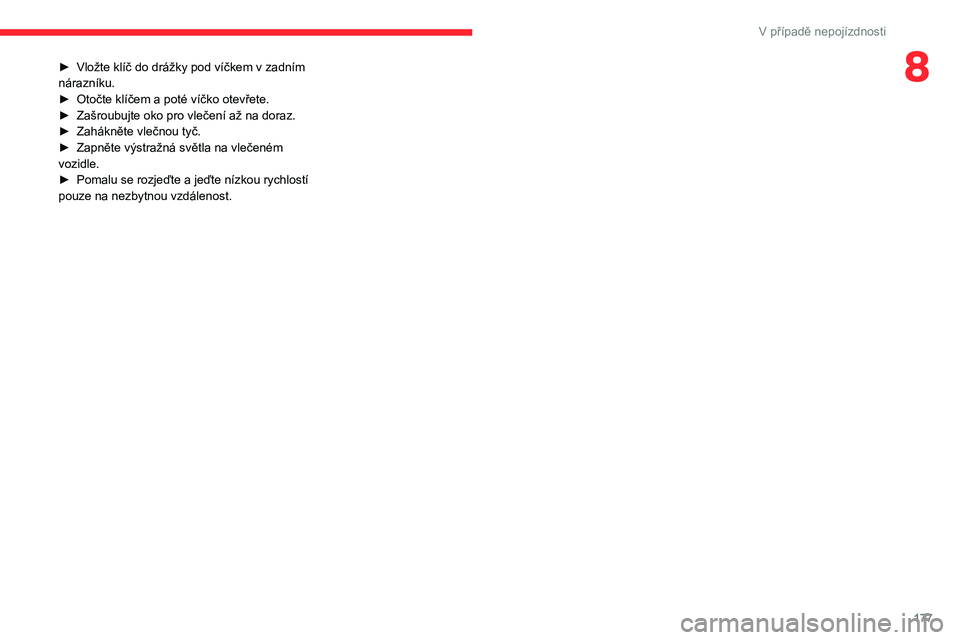

177
V případě nepojízdnosti
8► Vložte klíč do drážky pod víčkem v zadním
nárazníku.
►

Otočte klíčem a
poté víčko otevřete.
►

Zašroubujte oko pro vlečení až na doraz.
►


Zahákněte vlečnou tyč.
►


Zapněte výstražná světla na vlečeném
vozidle.
►


Pomalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost.

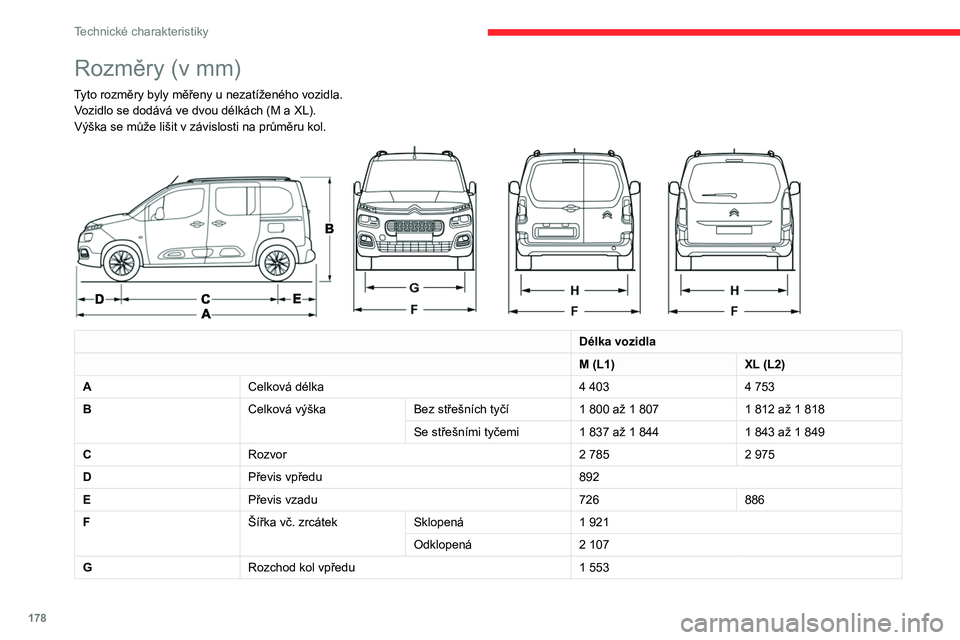

178
Technické charakteristiky
Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého vozidla.
V ozidlo se dodává ve dvou délkách (M a XL).
Výška se může lišit v
závislosti na průměru kol.


Délka vozidla
M (L1) XL (L2)
A Celková délka 4
403 4
753
B Celková výškaBez střešních tyčí1
800 až 1 807 1
812 až 1 818
Se střešními tyčemi 1
837 až 1 844 1
843 až 1 849
C Rozvor 2
785 2
975
D Převis vpředu 892
E Převis vzadu 726886
F Šířka vč. zrcátekSklopená1
921
Odklopená 2
107
G Rozchod kol vpředu 1
553
Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové
stolici podle podmínek stanovených
evropskou legislativou (směrnice 1999/99/
ES).
Další informace poskytne servis sítě CITROËN
nebo jiný kvalifikovaný servis.
Motory a hmotnosti taženého přívěsu – ZÁŽEHOVÉ MOTORY
Vozidla vybavená motorem VTi 110 BVM5 nejsou vhodná pro tažení.
